Fréquence de nettoyage recommandée
En fonction de l'utilisation et du type de matériau, il est recommandé de nettoyer les composants toutes les 1 à 2 semaines.
Procédure de maintenance
Lors de la gravure de matériaux à base de papier ou de bois, de la poussière et des résidus huileux peuvent s'accumuler sur les miroirs. Utilisez un coton-tige légèrement imbibé d'alcool pour nettoyer la surface du miroir. Essuyez délicatement jusqu'à ce qu'il ne reste plus de contaminants.

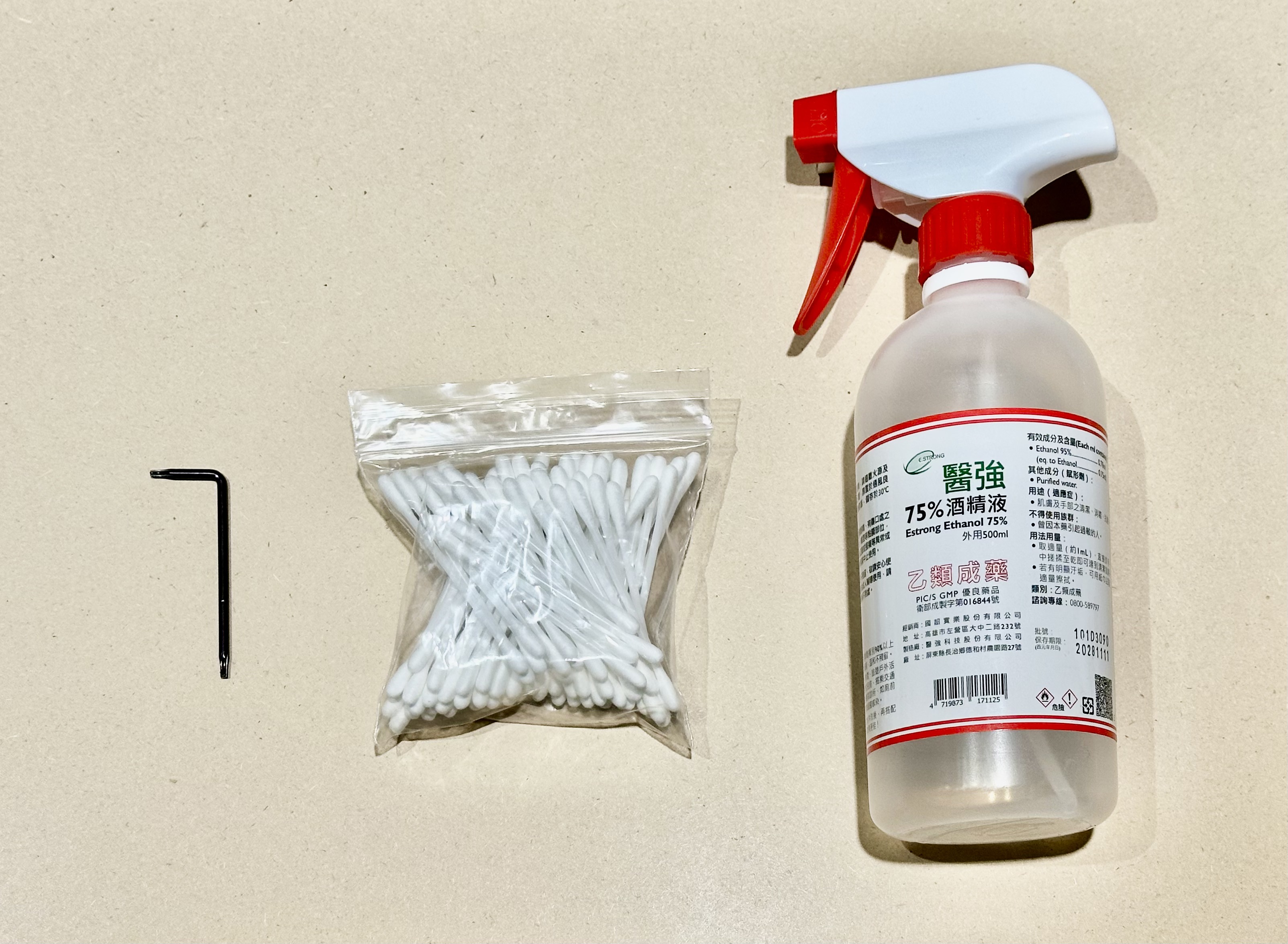

Outils requis
- Clé Torx T8 (incluse dans la boîte d'accessoires)
- Cotons-tiges
- Alcool 75 %–99 %
Le beamo II contient trois miroirs de réflexion, une lentille de focalisation et une lentille de focalisation du tube laser qui nécessitent un nettoyage régulier. Leurs positions sont indiquées sur le schéma.
⚠︎ Après le nettoyage, assurez-vous qu'il ne reste aucune humidité sur les lentilles afin d'éviter l'oxydation, qui pourrait réduire la puissance du laser. Évitez un essuyage excessif.
Étape 1 – Retirer le capot arrière

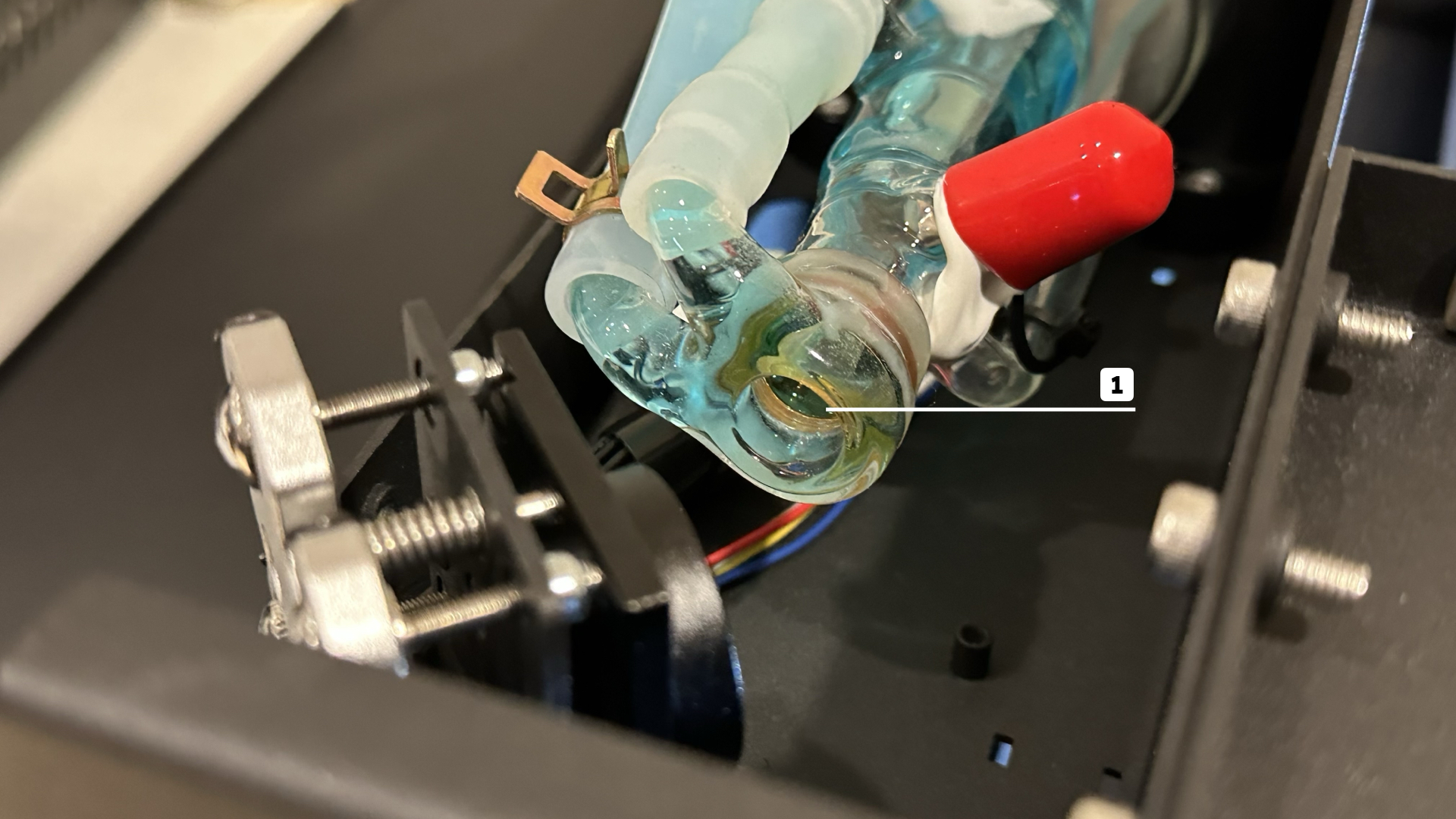

Étape 2 – Nettoyer la lentille de focalisation du tube laser
La lentille de focalisation du tube laser est située à l'extrémité basse tension du tube laser (le côté faisant face au premier miroir). Nettoyez la lentille comme indiqué ci-dessous.

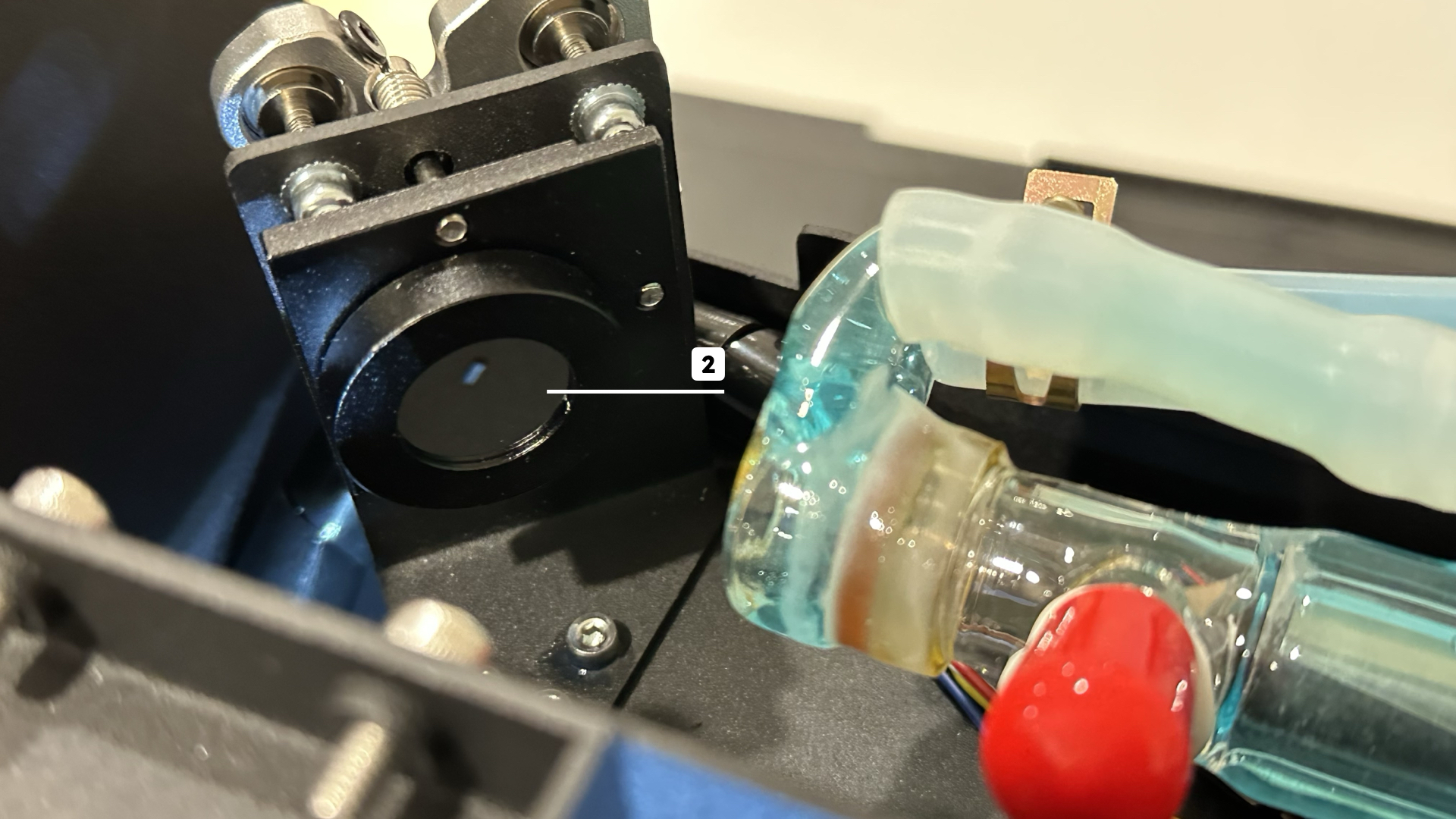

Étape 3 – Nettoyer le premier miroir
Le premier miroir est situé à l'extrémité basse tension du tube laser, face au châssis de la machine.
Étape 4 – Réinstaller le capot arrière
Étape 5 – Nettoyer le deuxième miroir
Le deuxième miroir est situé sur l'axe Y gauche.
Étape 6 – Nettoyer le troisième miroir
Le troisième miroir est logé dans le support de miroir triangulaire sur le rail linéaire de l'axe X.
Étape 7 – Nettoyer la lentille de focalisation
La lentille de focalisation est située à l'intérieur de la tête laser, directement sous le troisième miroir.
Placez un matériau au centre de la zone de travail pour éviter que la lentille ne tombe, puis retirez la lentille de focalisation.

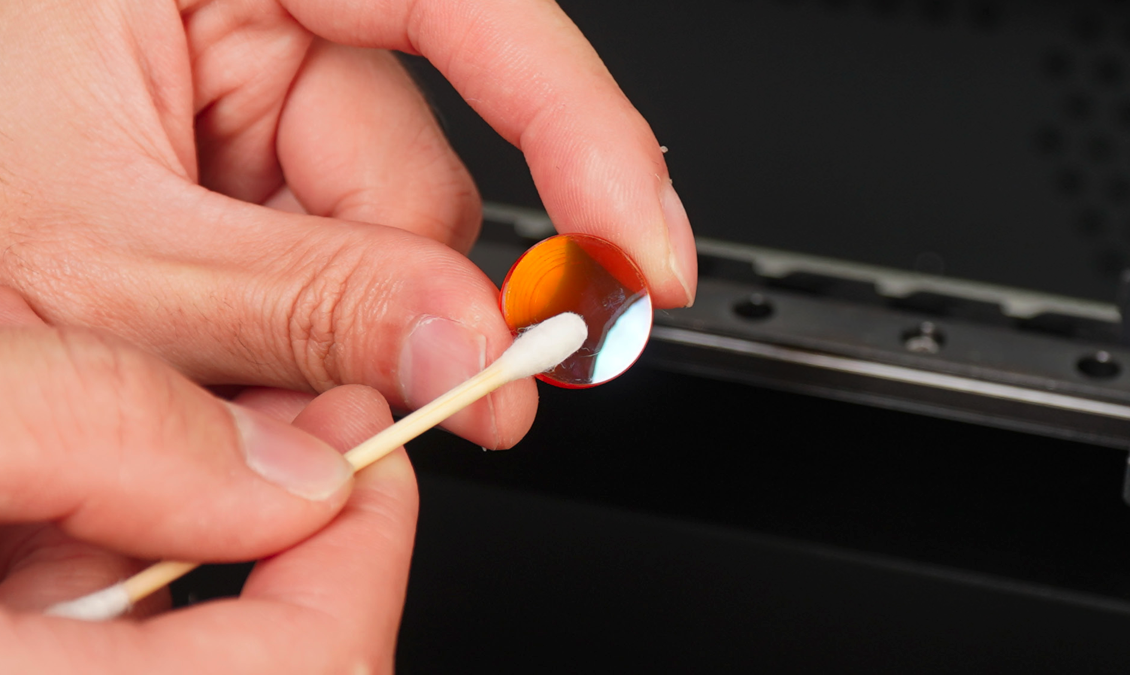

Nettoyez la lentille de focalisation.
Étape 8 – Réinstaller la lentille de focalisation
Assurez-vous que le côté convexe soit orienté vers le haut lors de la réinstallation de la lentille.
