Cet article vous guidera dans le réglage du chemin optique. Si vous n'êtes pas certain que votre chemin optique nécessite un réglage, veuillez d'abord utiliser le lien ci-dessous pour inspecter votre chemin. Inspection du chemin optique
Remarque : Certaines photos utilisées dans cet article proviennent de l'HEXA, mais le mécanisme du beamo II est identique.
Signes d'un chemin optique désaligné
Impossible de découper les matériaux en utilisant la puissance et la vitesse par défaut dans Beam Studio.
Résultats de gravure médiocres : les motifs gravés dans une certaine zone sont plus clairs ou plus profonds que dans d'autres zones, ou deviennent progressivement plus clairs ou plus profonds dans une certaine direction.
La section de coupe sur le matériau n'est pas verticale après la découpe.

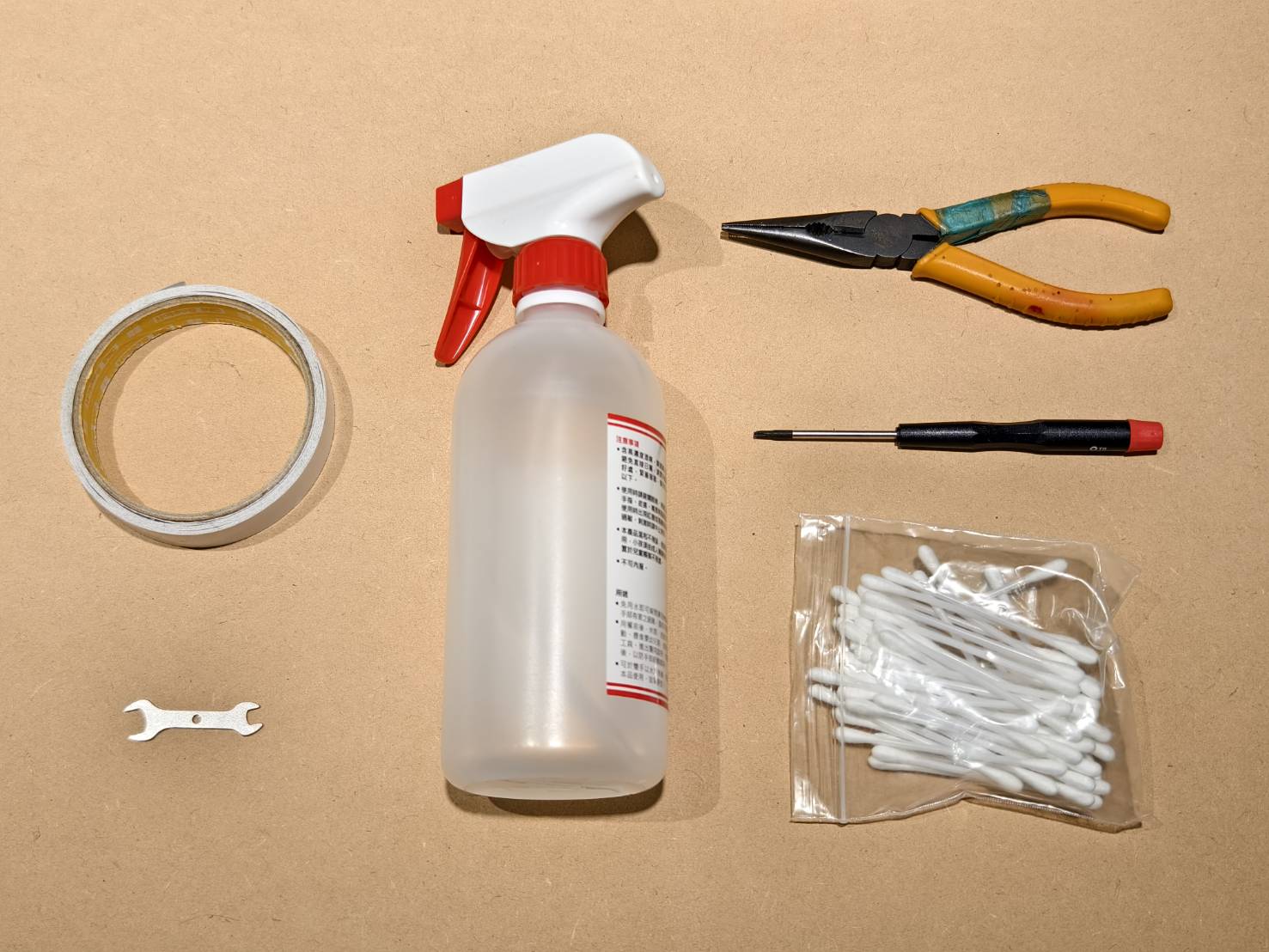

Outils
Veuillez préparer les outils suivants.
Ruban adhésif double face
Clé à double tête
Spray désinfectant / Spray à alcool
Pince
Tournevis Torx T8
Cotons-tiges
Étape 1

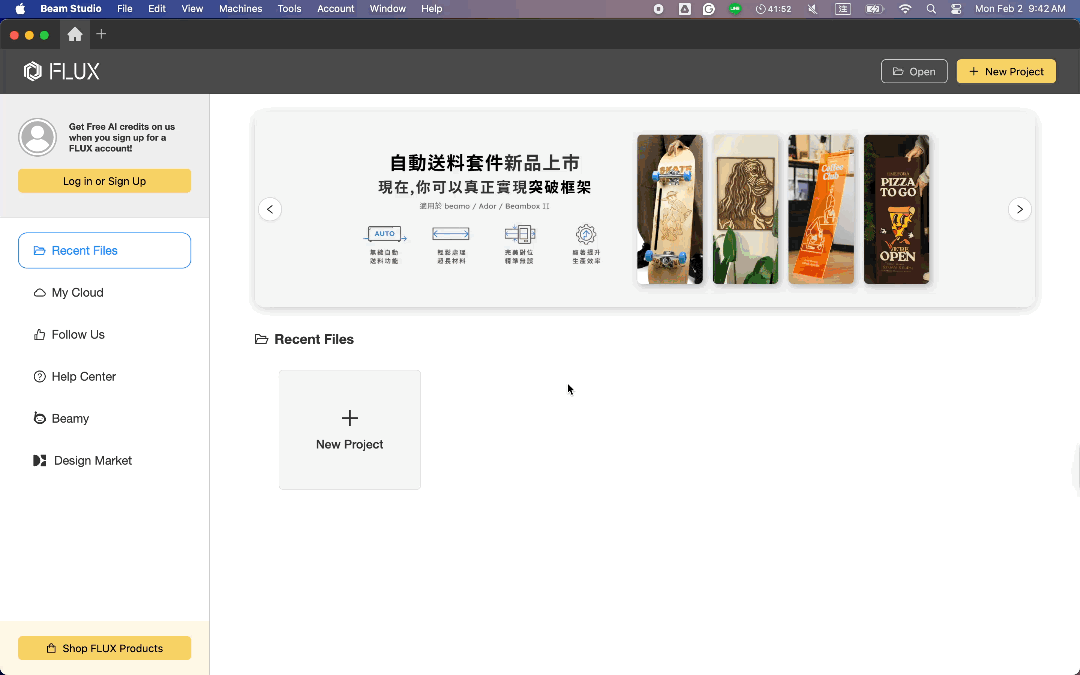

Veuillez vous familiariser avec la procédure d'émission d'une impulsion en toute sécurité.

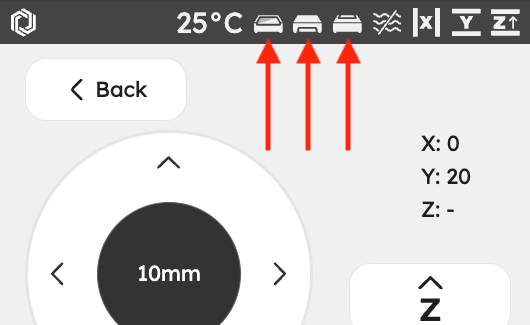

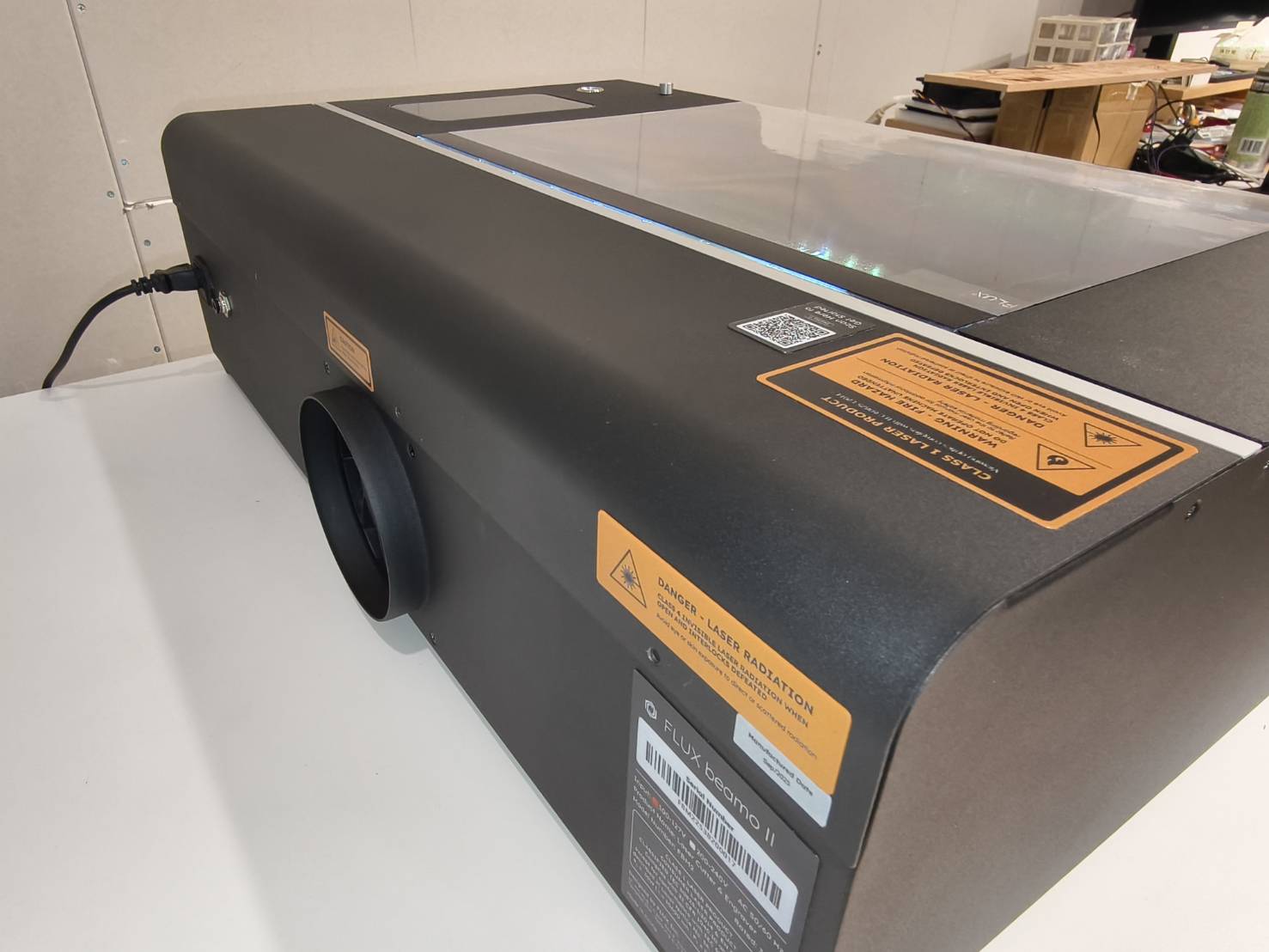

A. Allumez la machine. B. Fermez le capot. C. Accédez au mode Maintenance et attendez la fin de la mise en position initiale. (Assurez-vous que les icônes de porte, de capot arrière et de fond sont fermées, sinon vous ne pourrez pas émettre d'impulsion.) D. Localisez le bouton Impulsion. E. Une pression = une impulsion, deux pressions = deux impulsions, et ainsi de suite. ⚠︎ Effectuez toujours les impulsions lorsque le capot et le couvercle arrière sont fermés.

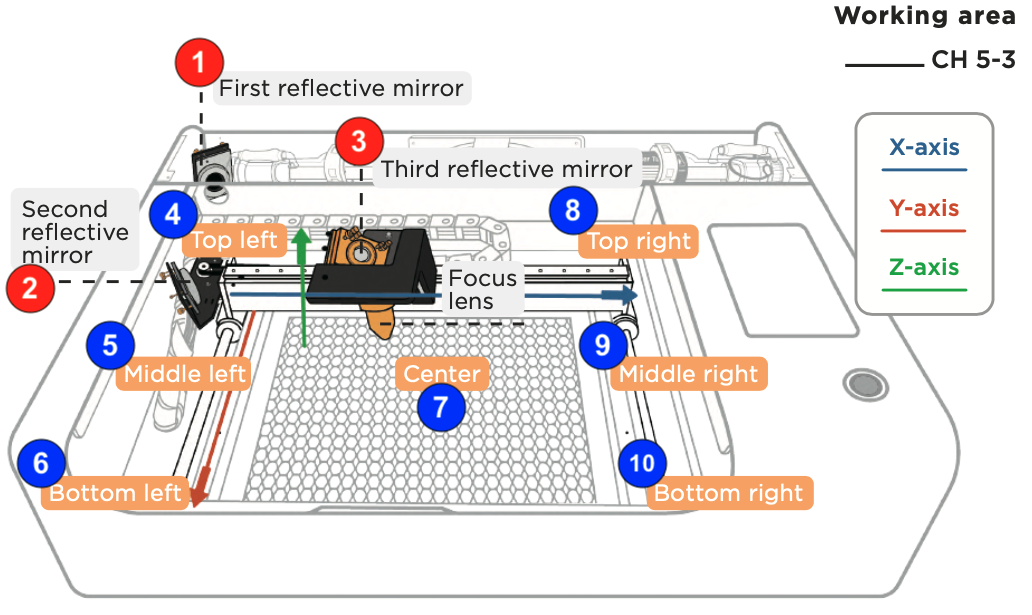

Vérifiez le point laser sur le 1er miroir. Cette étape permet de vérifier si le tube laser et la machine sont en bon état.
Aperçu de l'étape :
Étapes à suivre :

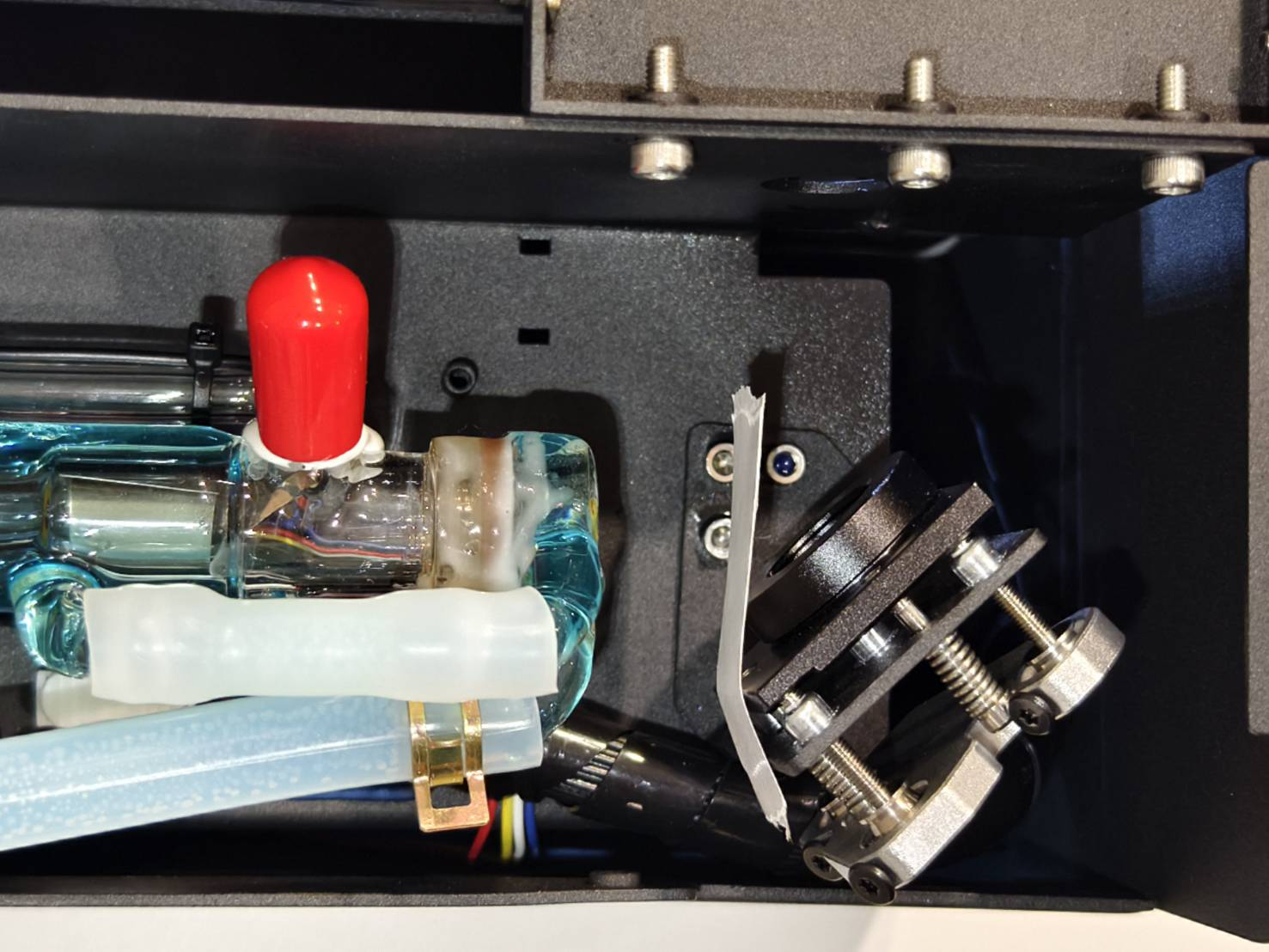

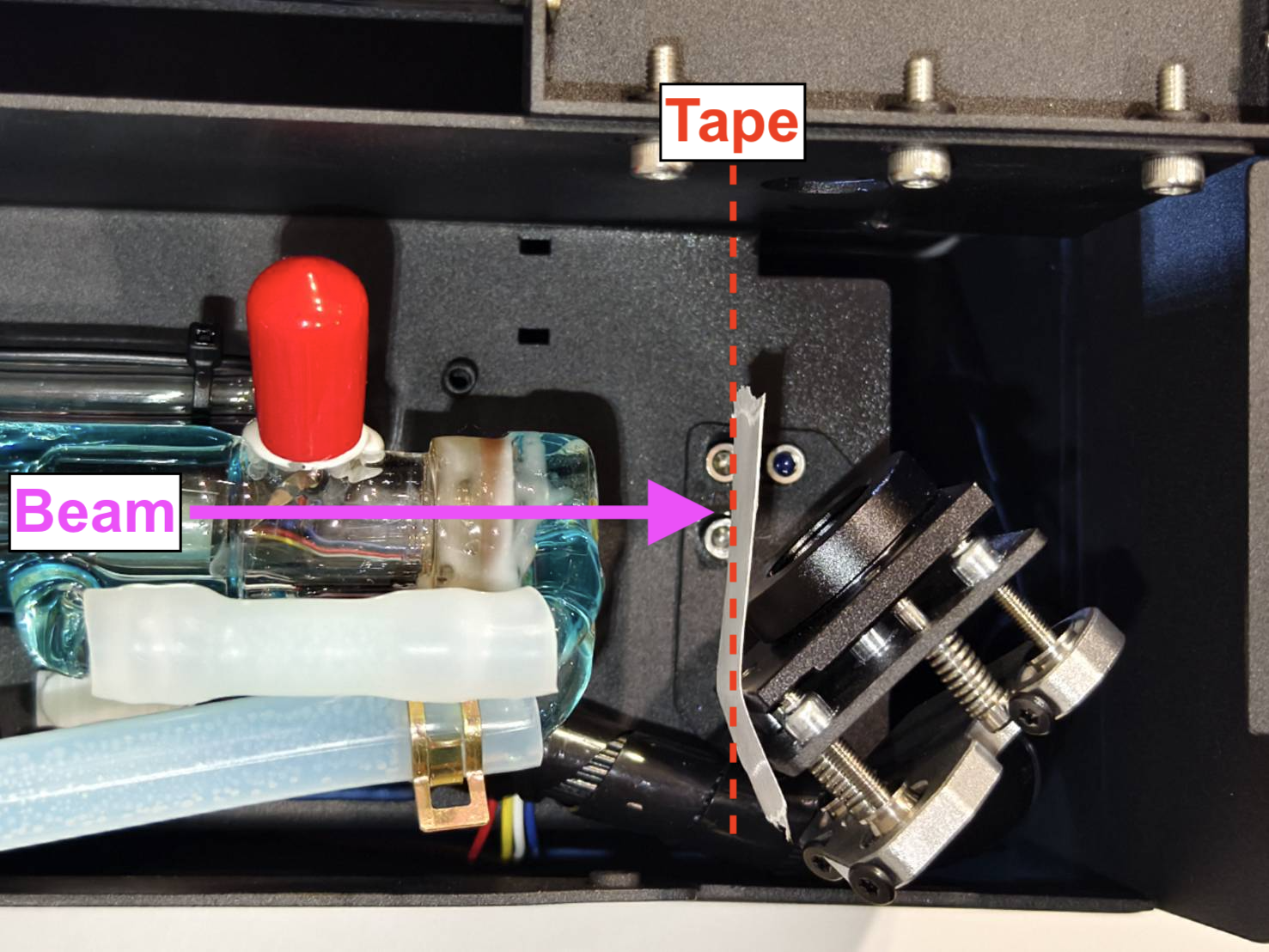

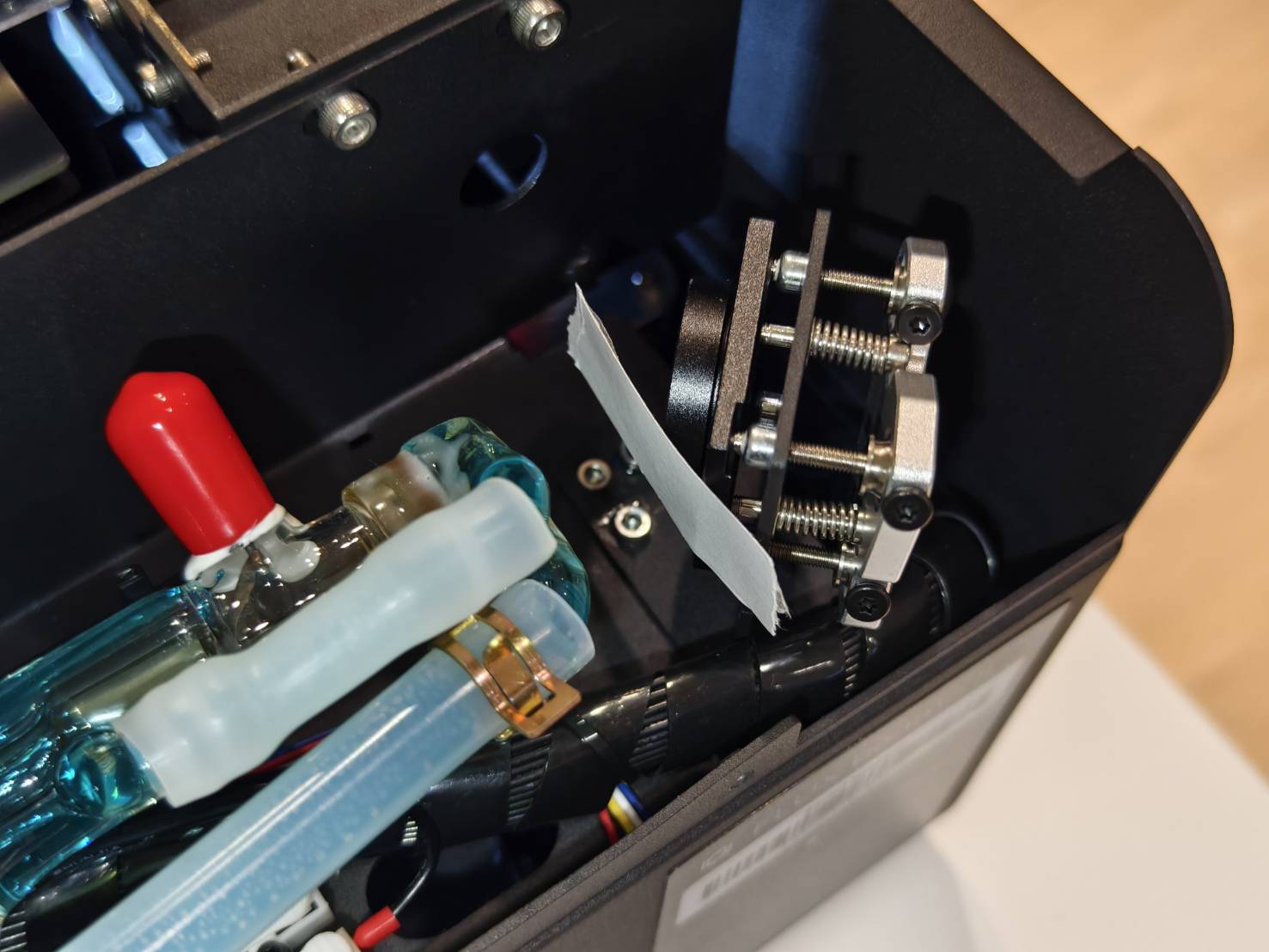

Placez le ruban adhésif sur le 1er miroir à un angle de 90 degrés par rapport au faisceau.
Remettez le capot arrière en place et effectuez 5 impulsions. (Il n'est pas nécessaire de serrer les vis tant que vous pouvez effectuer une impulsion.)
Démonstration
Vérifiez le résultat.

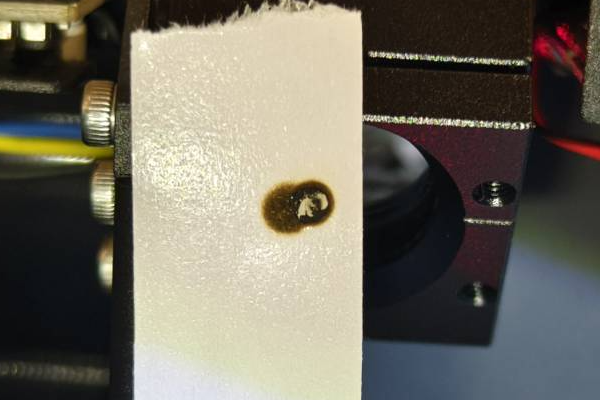

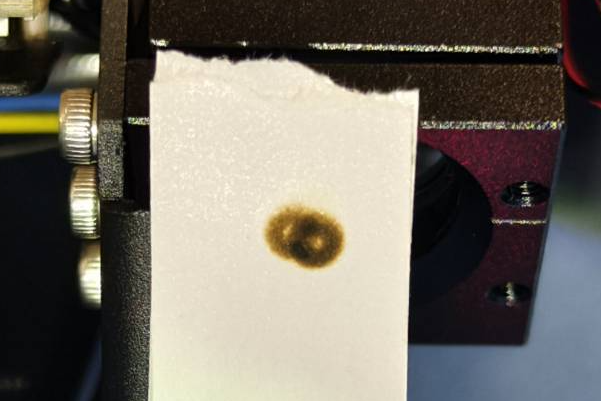

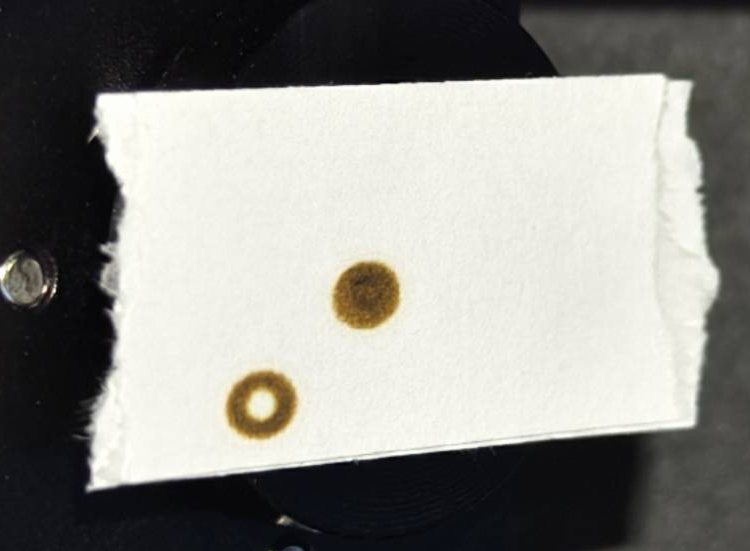

Exemples de résultats sur ruban adhésif

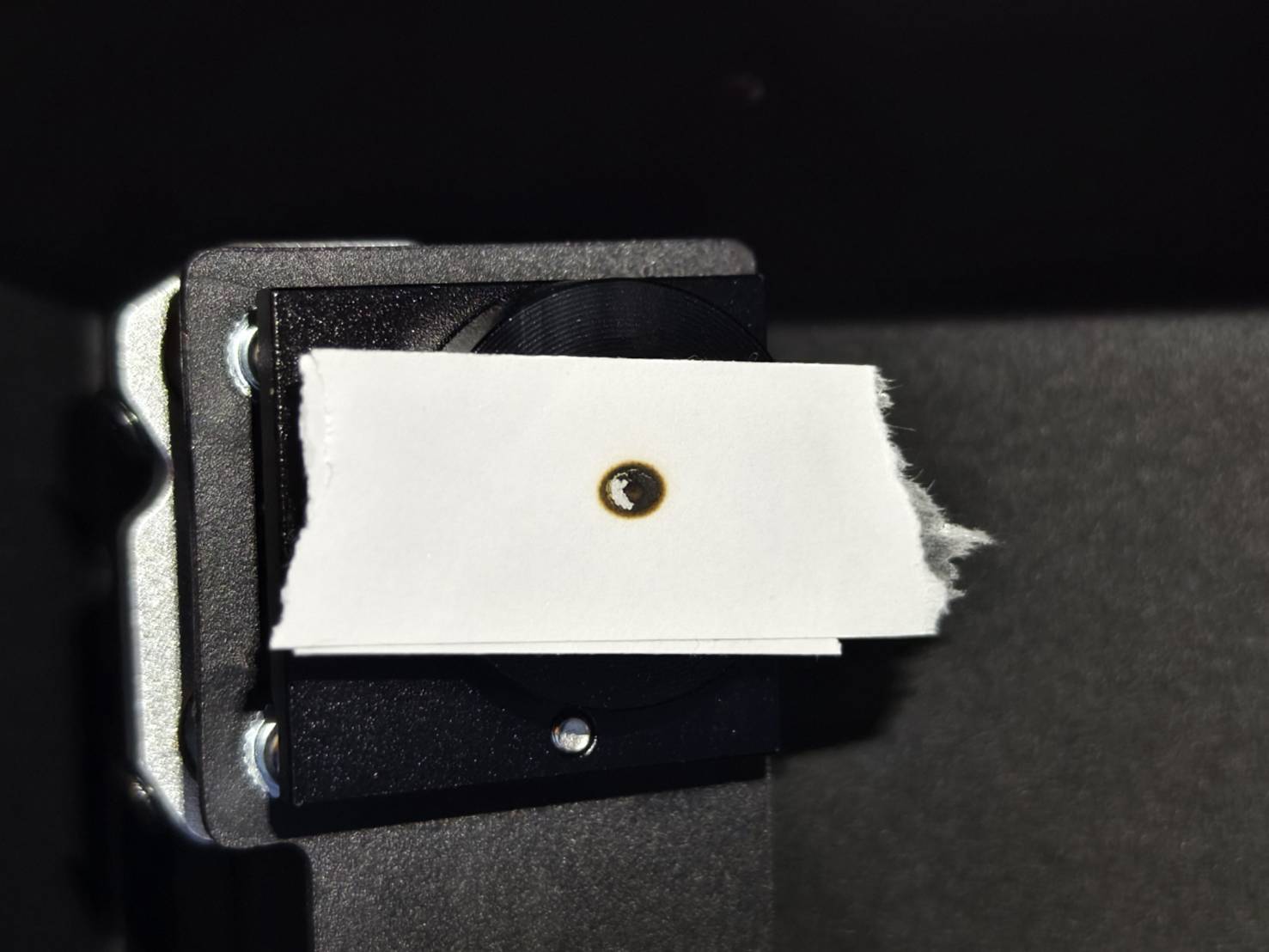

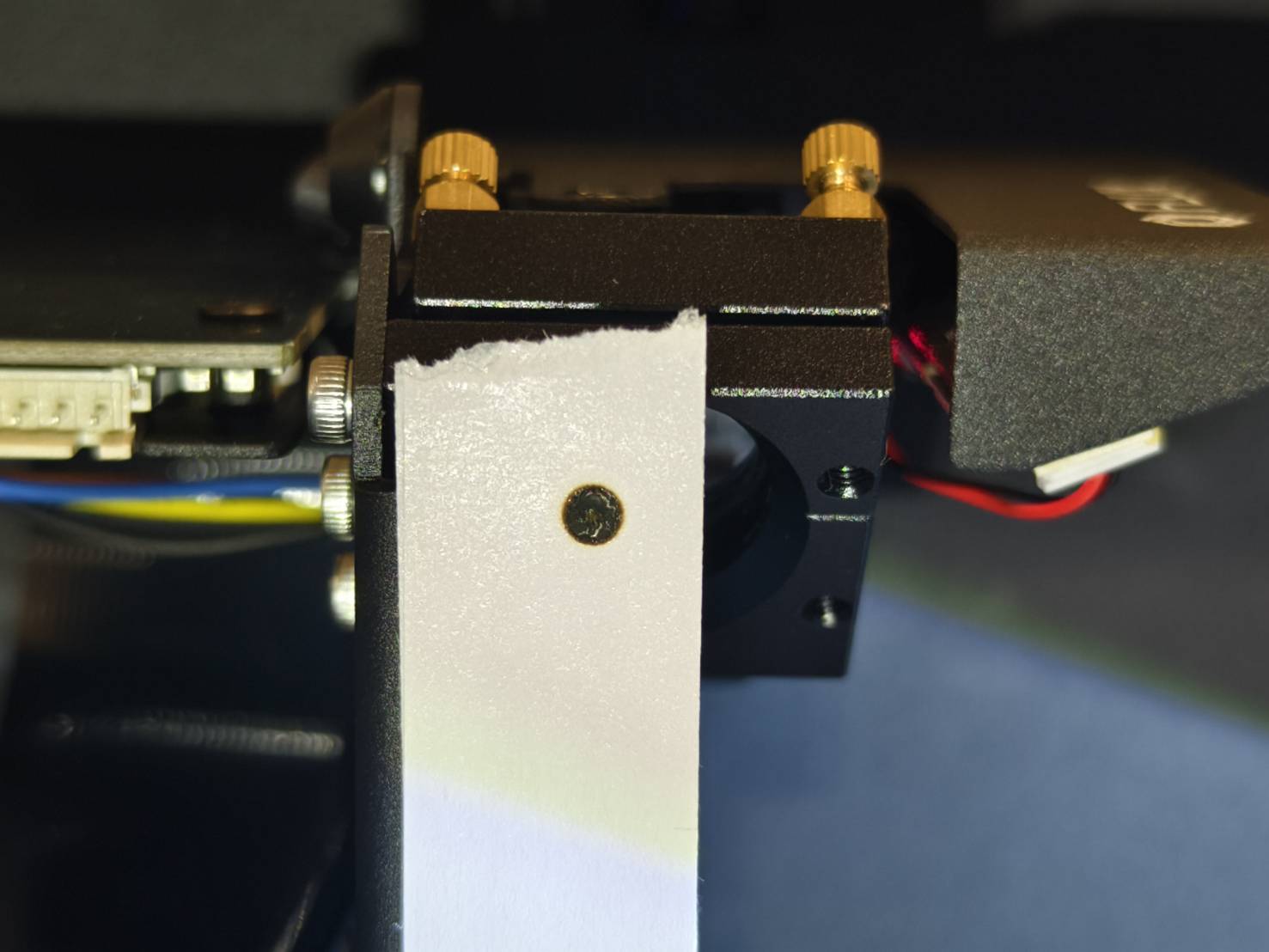

Bon exemple - Rond et net

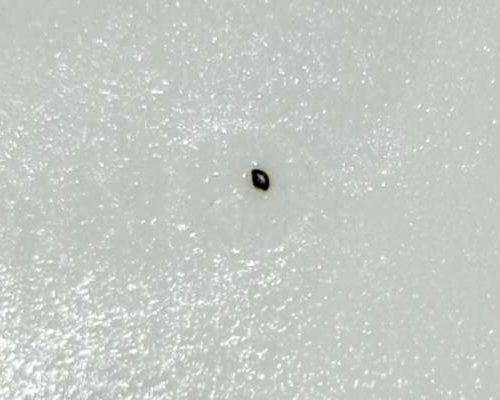

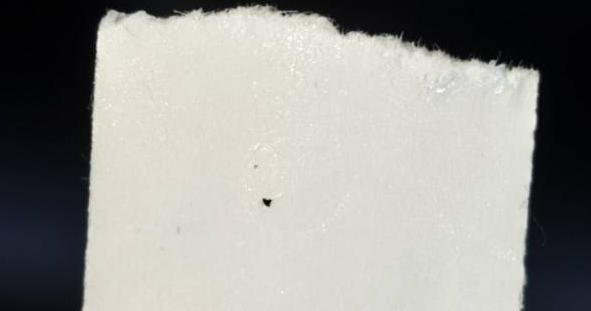

Mauvais exemple - Faible, creux ou non rond
Déterminez votre résultat et l'action suivante à effectuer :
Le tube laser est défectueux et doit être remplacé.
L'alimentation laser est défectueuse et doit être remplacée.
Étape 6
Cette étape vérifie si le trajet optique est aligné du 1er miroir au 2ème miroir.

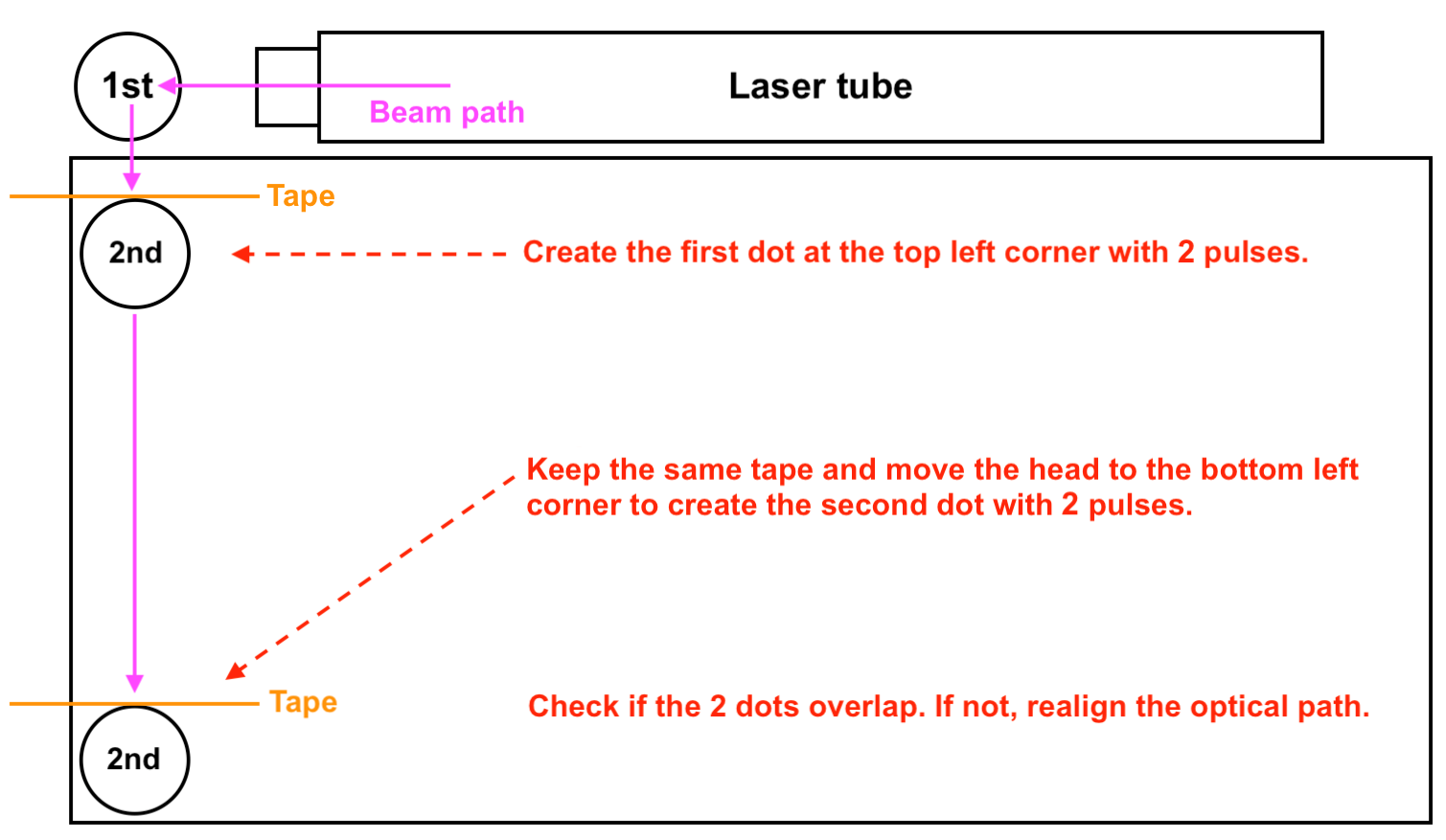

Aperçu de l'étape :
Avant de commencer, veuillez réinstaller le capot arrière et utiliser une seule vis pour l'instant.
Étapes à suivre :
Placez un nouveau ruban adhésif double face à deux couches sur le 2ème miroir.
Déplacez le portique vers le haut et déplacez la tête laser vers la droite.
Fermez la porte et effectuez 2 impulsions.
Déplacez le portique vers le coin inférieur et effectuez 2 autres impulsions.

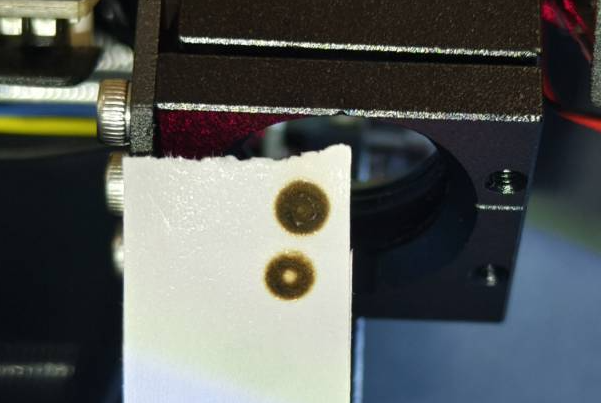

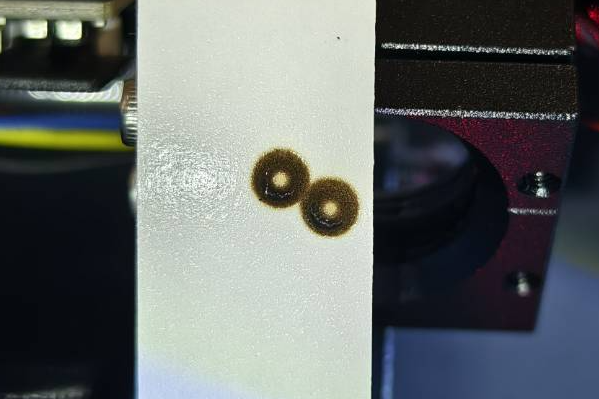

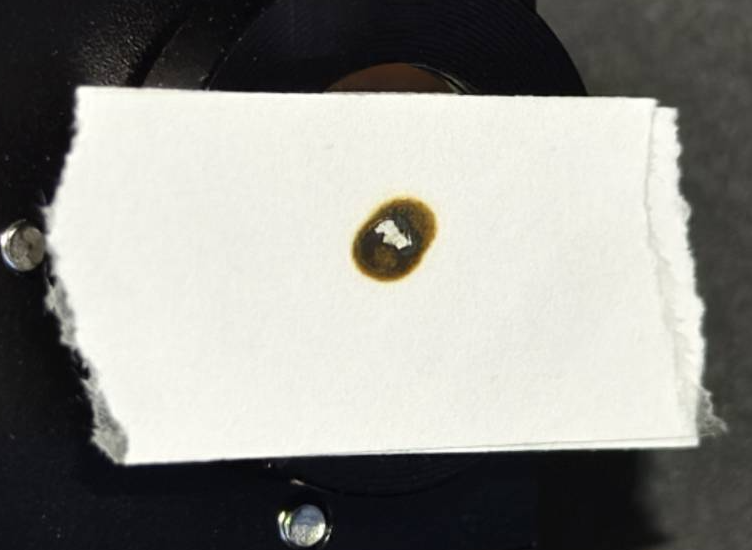

Vérifiez visuellement si les deux marques de brûlure se chevauchent et si le résultat est bon ou mauvais. (Vous pouvez observer le ruban adhésif de côté pour identifier le 2ème point.)

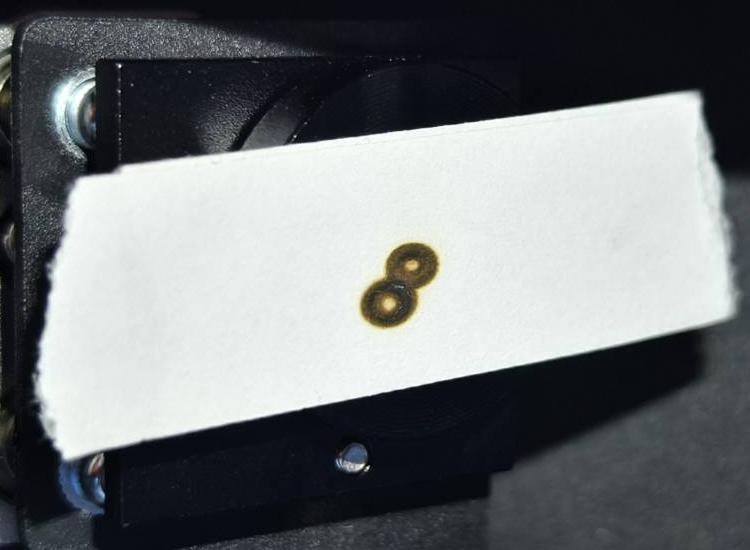

Bon exemple - Superposés

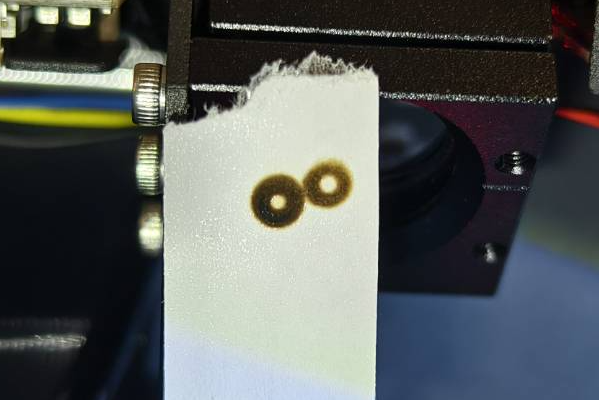

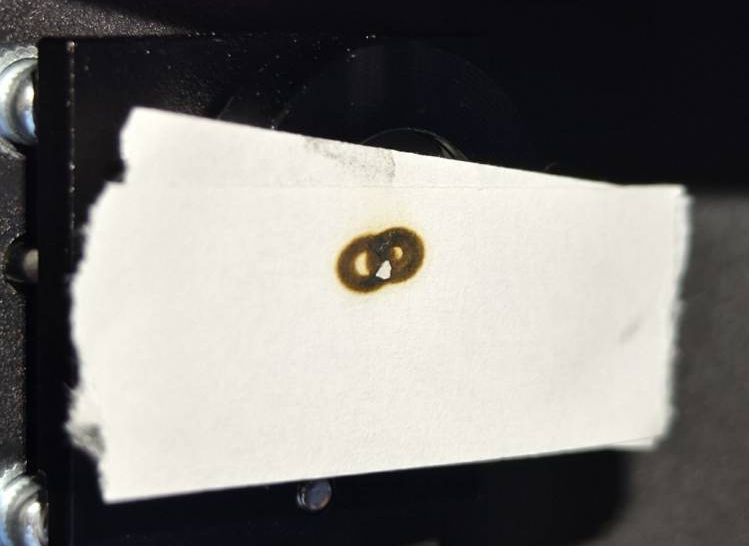

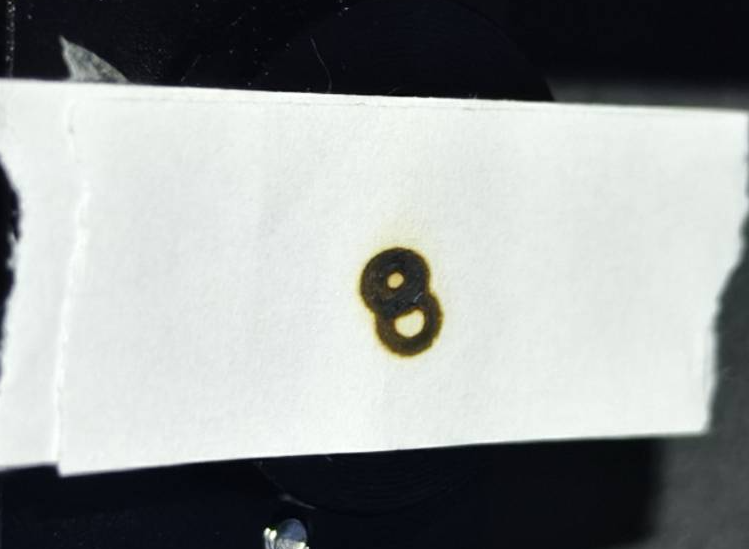

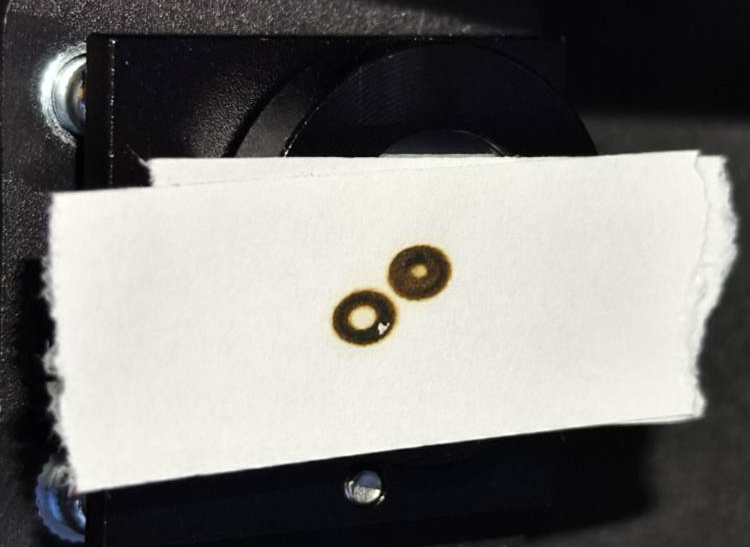

Mauvais exemple - Non superposés
Déterminez votre résultat et l'action suivante à effectuer :
Cette étape vous apprendra comment aligner le trajet du 1er miroir au 2ème miroir en ajustant les vis du 1er miroir.
Retirez d'abord le capot arrière.
Localisez le premier miroir. Vaporisez de l'alcool sur le support et patientez quelques secondes. Ensuite, desserrez les trois vis T8 pour retirer le support.
Il y a trois vis sur le 1er miroir, et leur rotation dans le sens horaire ou antihoraire modifiera le trajet du faisceau, ce qui signifie que la position du deuxième point changera.
Démonstration - Ajustement du trajet du premier miroir au deuxième miroir
Utilisez un nouveau ruban adhésif double couche pour effectuer 2 impulsions en haut et 2 autres impulsions en bas.
Déterminez quelle(s) vis vous devez ajuster en fonction de votre résultat dans le tableau ci-dessous.
Ajustez la vis. Maintenez le portique en position basse.

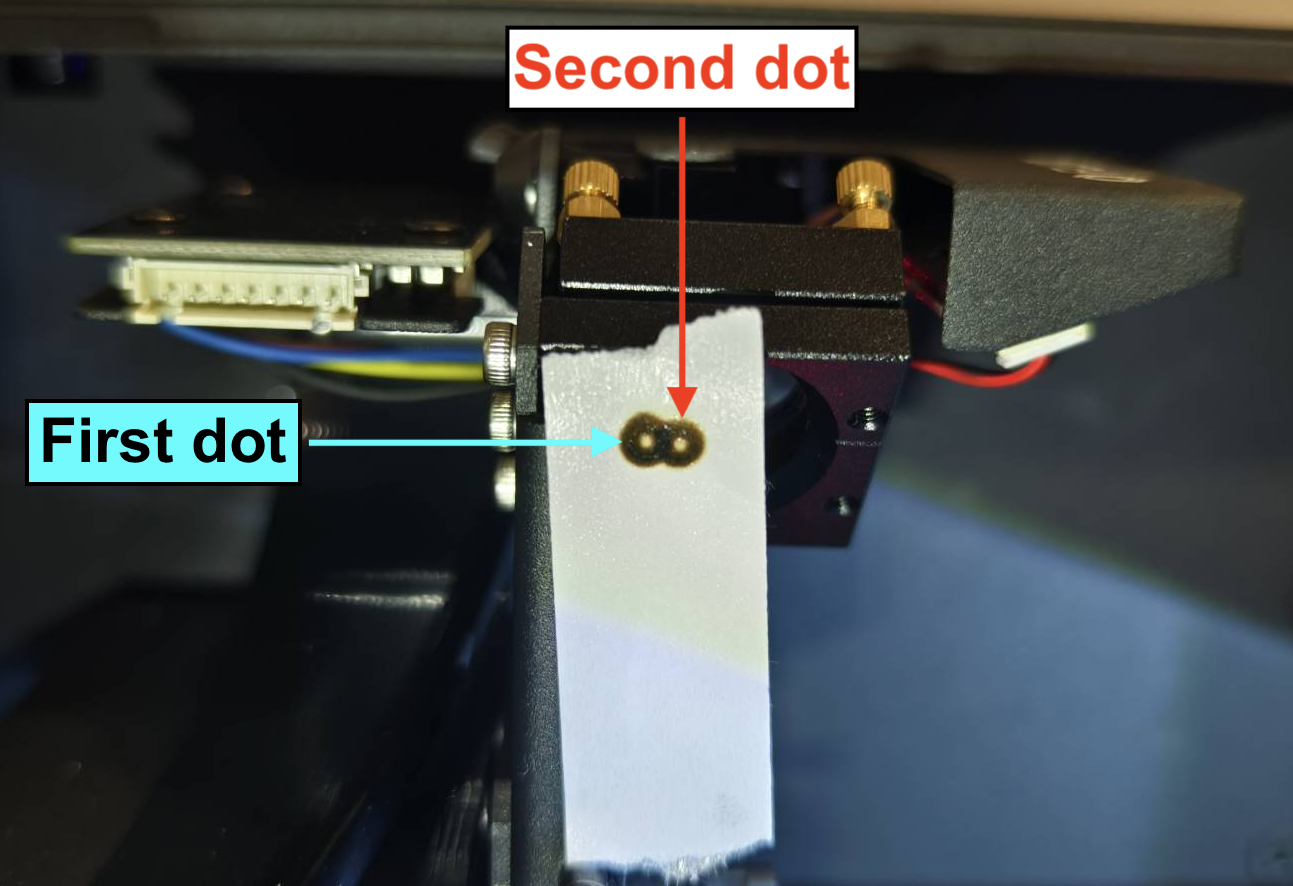

Effectuez 2 impulsions pour vérifier si le 2ème point se rapproche du premier point.
Lorsqu'il est difficile de distinguer le 2ème point, retirez le ruban usagé.
Répétez l'étape #1 jusqu'à ce que le 1er point et le 2ème point se superposent. (Exemple de superposition)
Après l'ajustement, veuillez réinstaller le support de vis.
(La vidéo présente une opération réelle effectuée par le personnel de FLUX. C'est une longue vidéo, vous pouvez modifier la vitesse de lecture, mais le concept et le processus sont essentiels pour comprendre comment effectuer l'ajustement.)

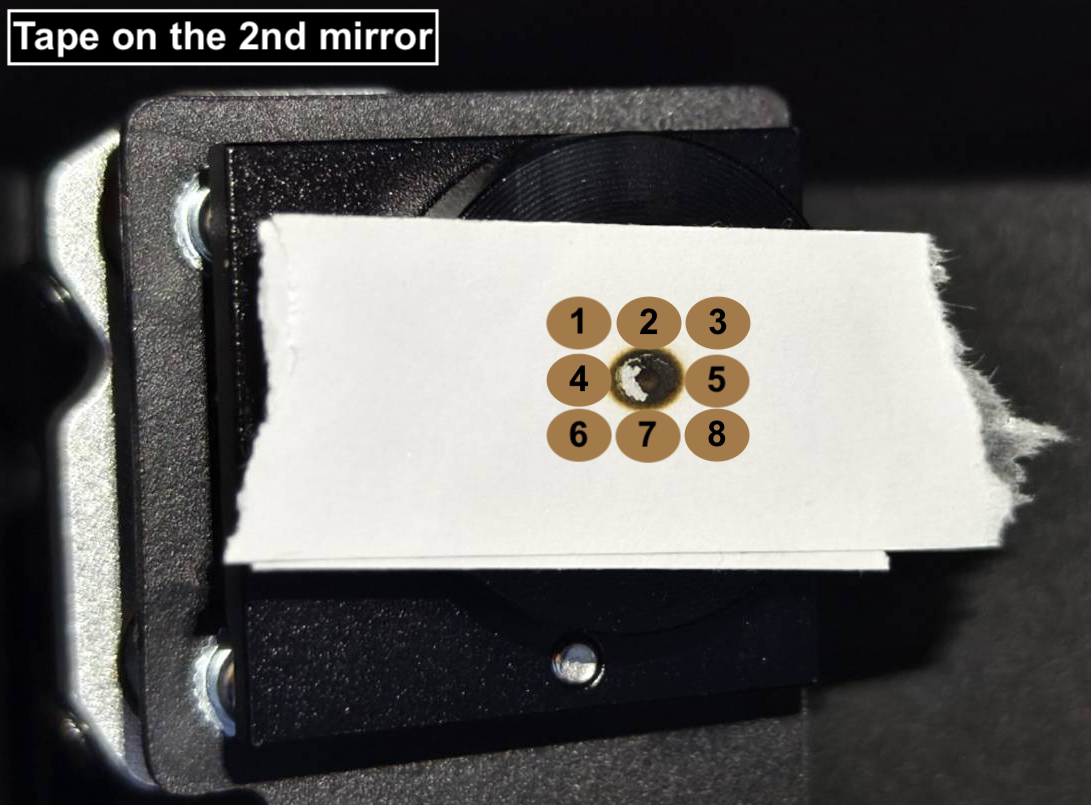

Déterminez la position de votre point laser rouge, identifiez la vis correspondante et son sens de rotation. Veuillez consulter la photo ci-dessous et trouver le numéro qui correspond à la position de votre point laser rouge :

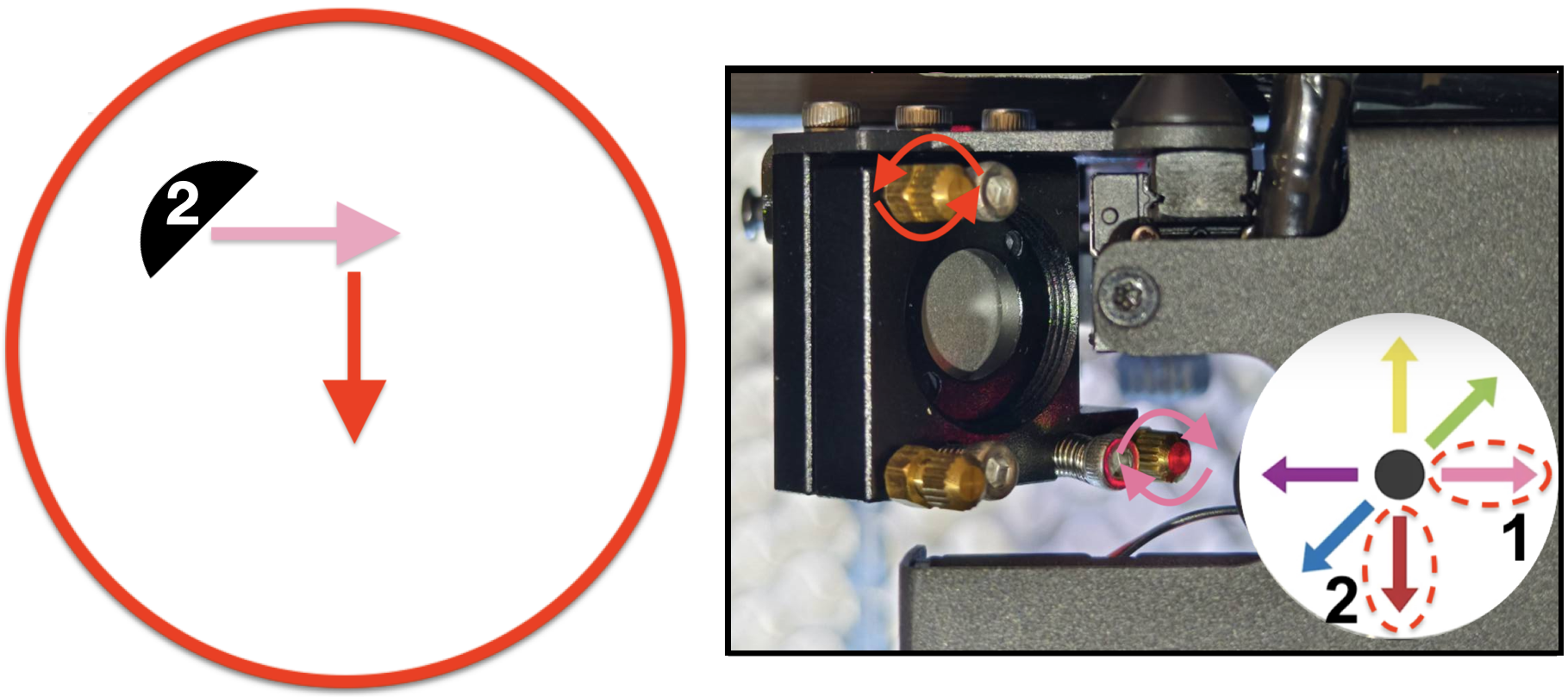

Pour #1 : Le 2ème point doit descendre vers la droite afin de se superposer au premier point La vis en haut à gauche doit être tournée dans le sens horaire. Veuillez vous référer à la photo ci-dessous.
Pour #2 : Le 2ème point doit descendre verticalement afin de se superposer au premier point. La vis en bas à gauche doit être tournée dans le sens antihoraire. Veuillez vous référer à la photo ci-dessous.
Pour #3 : Le 2ème point doit d'abord descendre puis aller vers la gauche afin de se superposer au premier point. La vis en bas à gauche doit être tournée dans le sens antihoraire pour faire descendre le point. La vis en haut à droite doit être tournée dans le sens horaire pour déplacer le point vers la gauche. Veuillez vous référer à la photo ci-dessous.
Pour #4 : Le 2ème point doit aller vers la droite afin de se superposer au premier point. La vis en haut à droite doit être tournée dans le sens antihoraire. Veuillez vous référer à la photo ci-dessous.
Pour #5 : Le 2ème point doit aller vers la gauche afin de se superposer au premier point. La vis en haut à droite doit être tournée dans le sens horaire. Veuillez vous référer à la photo ci-dessous.
Pour #6 : Le 2ème point doit d'abord aller vers la droite puis monter afin de chevaucher le premier point. La vis en haut à droite doit être tournée dans le sens antihoraire pour déplacer le point vers la droite. La vis en bas à gauche doit être tournée dans le sens horaire pour faire monter le point. Veuillez vous référer à la photo ci-dessous.
Pour #7 : Le 2ème point doit monter droit vers le haut afin de chevaucher le premier point. La vis en bas à gauche doit être tournée dans le sens horaire. Veuillez vous référer à la photo ci-dessous.
Pour #8 : Le 2ème point doit monter vers la gauche afin de chevaucher le premier point La vis en haut à gauche doit être tournée dans le sens antihoraire. Veuillez vous référer à la photo ci-dessous.
Après le réglage, veuillez réinstaller le support.

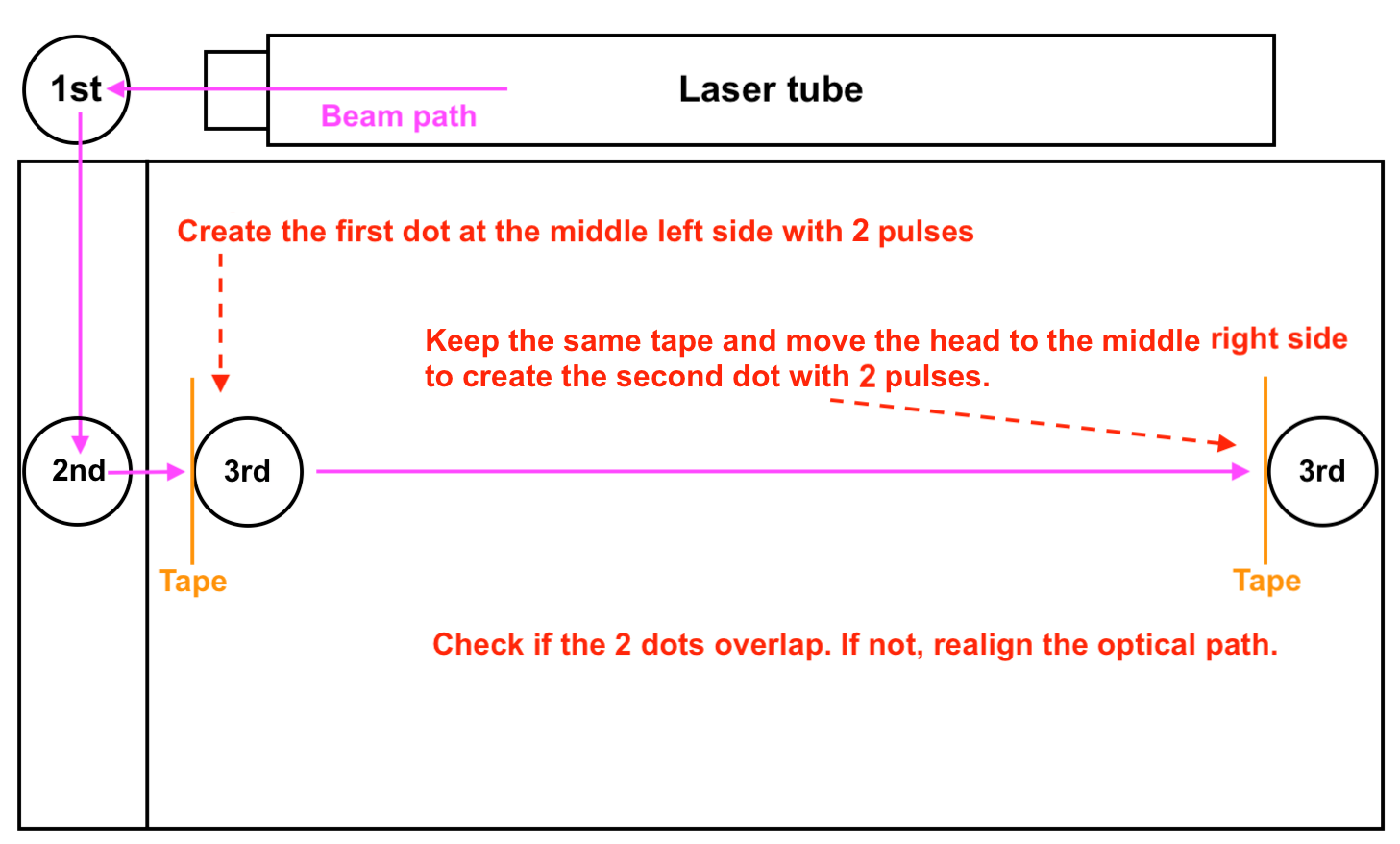

Cette étape vérifie si le trajet optique est aligné du 2ème miroir au 3ème miroir. Aperçu de l'étape :

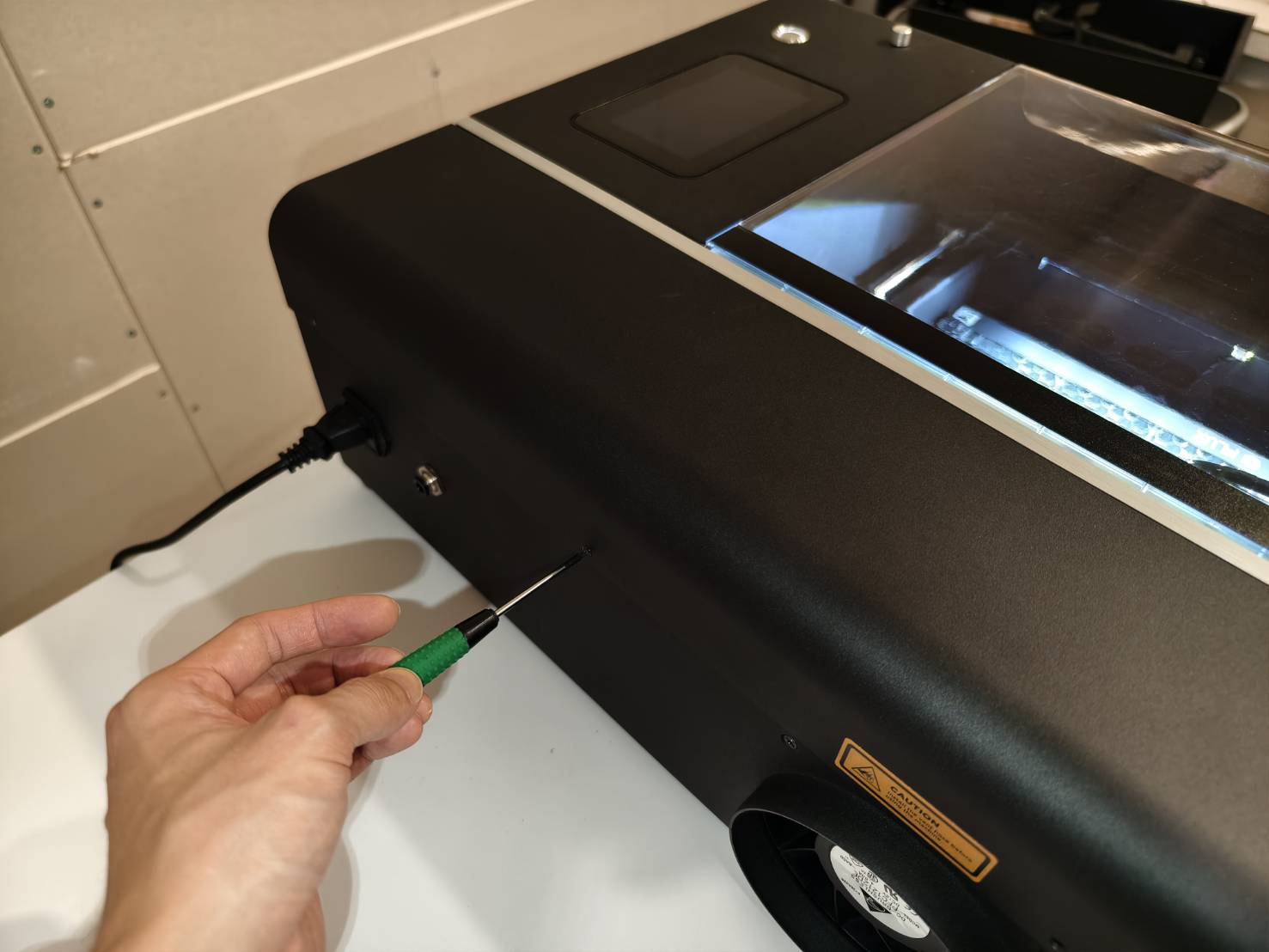

Installez le capot arrière de manière sécurisée car il ne sera pas nécessaire de l'ouvrir dans les étapes suivantes.
Étapes à suivre :
Placez un nouveau ruban adhésif double face à deux couches sur l'entrée du 3ème miroir.
Entrez en mode Contrôle, desserrez le moteur et déplacez la tête laser vers la position milieu-gauche.
Fermez la porte et effectuez 2 impulsions.
Déplacez la tête laser vers la position milieu-droite et effectuez 2 autres impulsions.

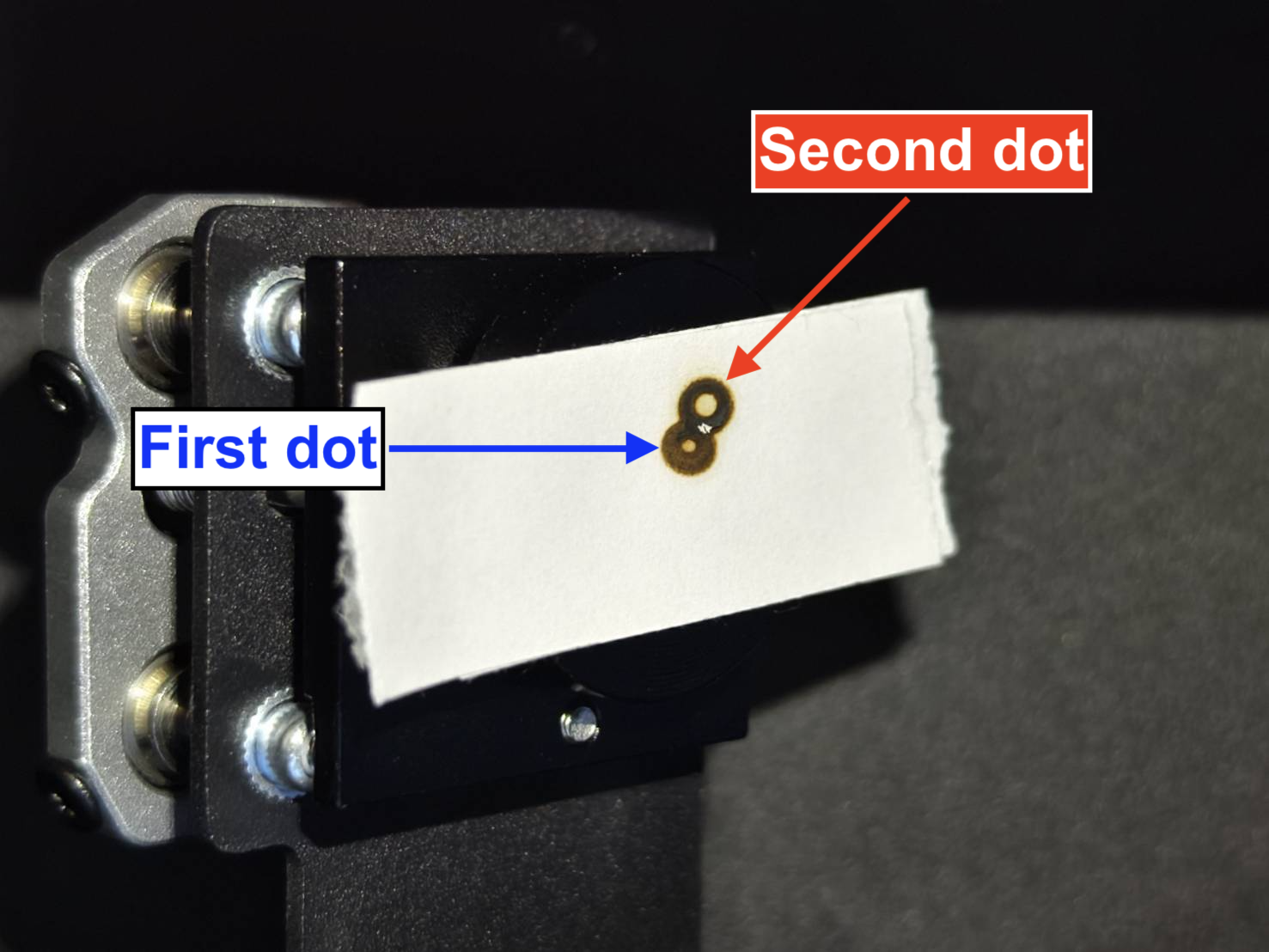

Vérifiez visuellement si les deux marques de brûlure se chevauchent et si le résultat est bon ou mauvais. (Vous pouvez observer le ruban adhésif de côté pour identifier le 2ème point.)
Bon exemple - Superposés

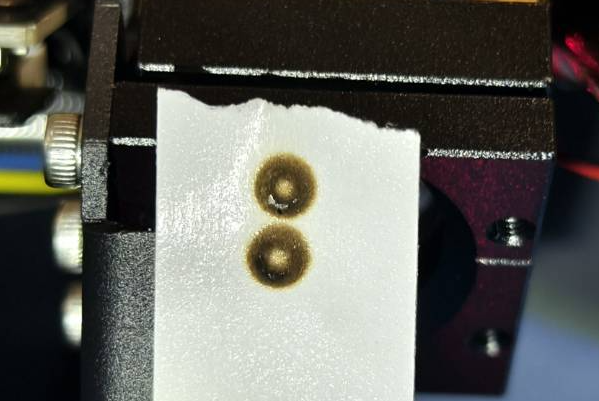

Mauvais exemple - Non superposés
Déterminez votre résultat et l'action suivante à effectuer :
Cette étape vous apprendra comment aligner le trajet optique du 2ème miroir au 3ème miroir en ajustant les vis du 2ème miroir.
Localisez le deuxième miroir. Vaporisez l'alcool sur le support et attendez quelques secondes. Ensuite, desserrez les trois vis T8 pour retirer le support.

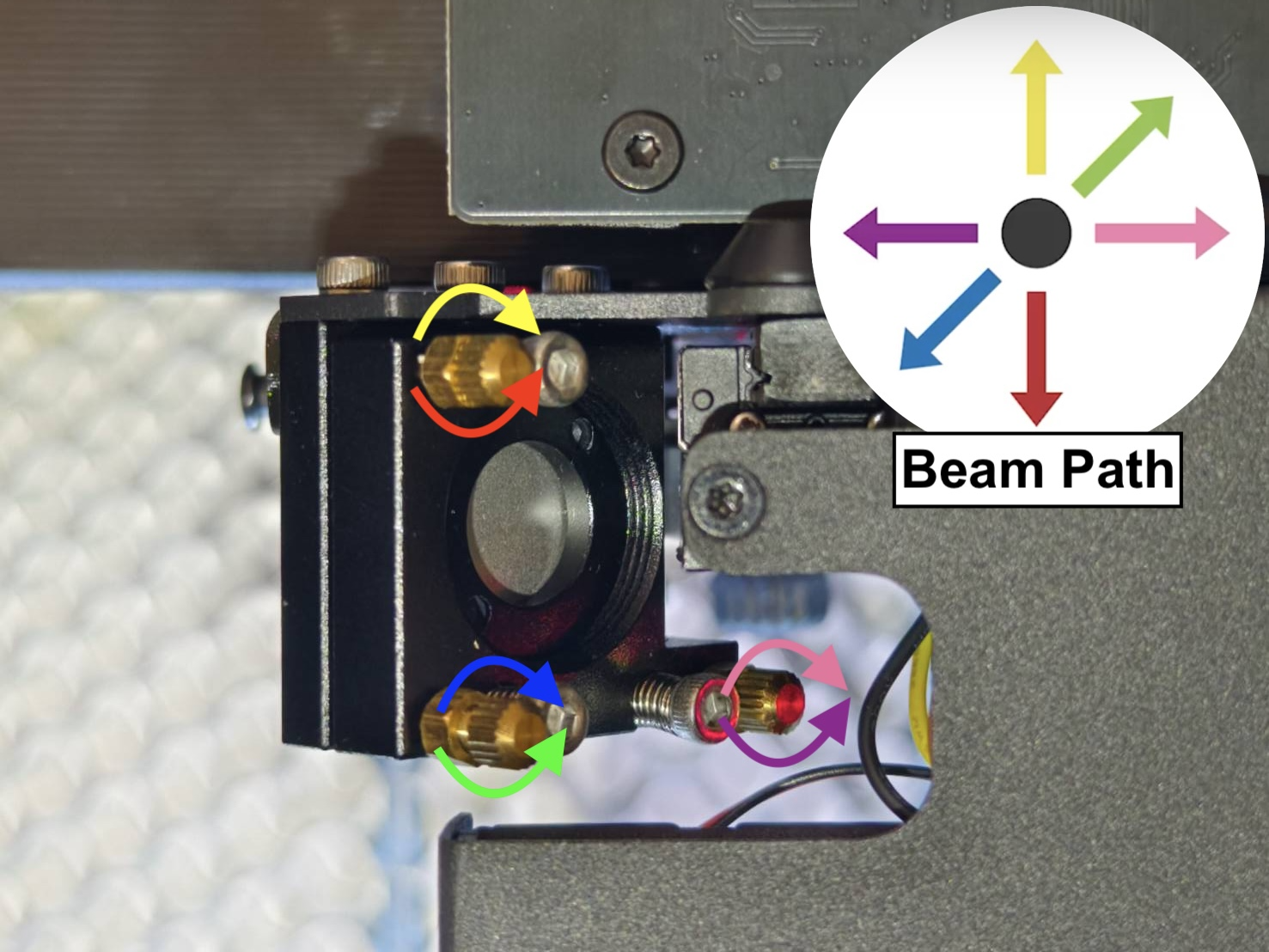

Il y a trois vis sur le 2ème miroir, et les tourner dans le sens horaire ou antihoraire modifiera le trajet du faisceau, ce qui signifie que la position du deuxième point changera.
Démonstration - Ajustement du trajet du premier miroir au deuxième miroir
Utilisez un nouveau ruban à deux couches pour effectuer 2 impulsions au milieu-gauche et 2 autres impulsions au milieu-droite.
Déterminez quelle(s) vis vous devez ajuster en fonction de votre résultat dans le tableau ci-dessous.
Ajustez la vis. Maintenez la tête laser au milieu-droite.
Effectuez 2 impulsions pour vérifier si le 2ème point se rapproche du premier point.
Lorsqu'il est difficile de distinguer le 2ème point, retirez le ruban usagé.
Répétez l'étape #1 jusqu'à ce que le 1er point et le 2ème point se superposent. (Exemple de superposition)
Après l'ajustement, veuillez réinstaller le support de vis.
(La vidéo présente une opération réelle effectuée par le personnel de FLUX. C'est une vidéo longue, vous pouvez modifier la vitesse de lecture, mais le concept et le processus sont essentiels pour comprendre comment effectuer le réglage. Veuillez activer les sous-titres.)
Déterminez la position de votre point laser rouge, identifiez la vis correspondante et son sens de rotation. Veuillez consulter la photo ci-dessous et trouver le numéro qui correspond à la position de votre point laser rouge :
Pour #1 : Le 2ème point doit descendre vers la droite afin de se superposer au premier point La vis en bas à droite devra être tournée dans le sens antihoraire. Veuillez vous référer à la photo ci-dessous.
Pour #2 : Le 2ème point doit descendre verticalement afin de se superposer au premier point. La vis en haut à droite doit être tournée dans le sens horaire. Veuillez vous référer à la photo ci-dessous.
Pour #3 : Le 2ème point doit d'abord descendre puis aller vers la gauche afin de se superposer au premier point. La vis en haut à droite devra être tournée dans le sens horaire pour faire descendre le point. La vis en bas à gauche devra être tournée dans le sens antihoraire pour déplacer le point vers la gauche. Veuillez vous référer à la photo ci-dessous.
Pour #4 : Le 2ème point doit aller vers la droite afin de se superposer au premier point. La vis en bas à gauche doit être tournée dans le sens horaire. Veuillez vous référer à la photo ci-dessous.
Pour #5 : Le 2ème point doit aller vers la gauche afin de se superposer au premier point. La vis en bas à gauche devra être tournée dans le sens antihoraire. Veuillez vous référer à la photo ci-dessous.
Pour #6 : Le 2ème point doit d'abord aller vers la droite puis monter afin de chevaucher le premier point. La vis en bas à gauche devra être tournée dans le sens horaire pour déplacer le point vers la droite. La vis en haut à droite devra être tournée dans le sens antihoraire pour déplacer le point vers le haut. Veuillez vous référer à la photo ci-dessous.
Pour #7 : Le 2ème point doit monter droit vers le haut afin de chevaucher le premier point. La vis en haut à droite doit être tournée dans le sens antihoraire. Veuillez vous référer à la photo ci-dessous.
Pour #8 : Le 2ème point doit monter vers la gauche afin de chevaucher le premier point La vis en bas à droite devra être tournée dans le sens horaire. Veuillez vous référer à la photo ci-dessous.
Après le réglage, veuillez réinstaller le support.
Nous allons maintenant vérifier le trajet optique du 3ème miroir jusqu'à l'extrémité de la buse, qui indique le trajet du faisceau sur l'axe Z (vertical) au centre du plateau.
Aperçu de l'étape :
Étapes à suivre :
Placez une couche de ruban adhésif double face sur l'extrémité de la buse.
Déplacez la tête laser au centre du plateau.
Fermez le capot et effectuez 1 impulsion.

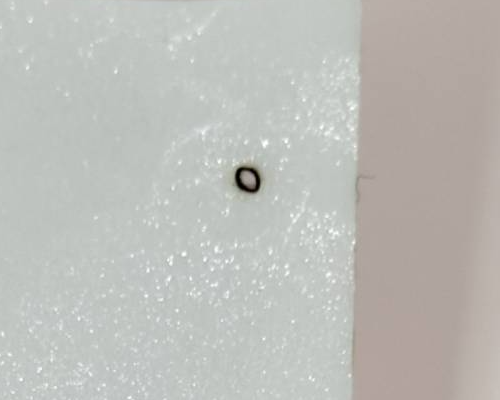

Vérifiez visuellement si le résultat de la marque de brûlure est bon ou mauvais.

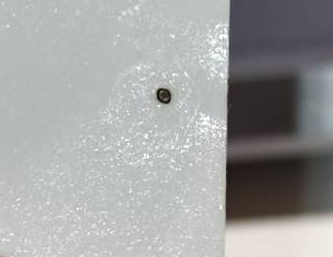

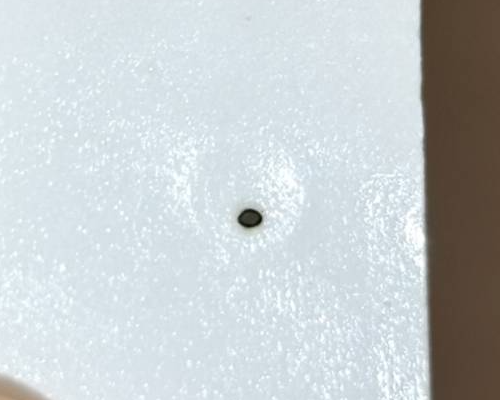

Bon exemple (Rond et centré)
Exemple acceptable ((Rond mais légèrement décentré)
Mauvais exemple (Pas rond ou pas centré)
Déterminez votre résultat et l'action suivante à effectuer :
Cette étape vous apprendra à aligner le trajet vertical du 3ème miroir vers le plateau en ajustant les vis du 3ème miroir. Il y a trois vis sur le 3ème miroir, et leur rotation dans le sens horaire ou antihoraire modifiera le trajet vertical du faisceau, ce qui signifie que la position du petit point sur le ruban changera.
Veuillez apprendre à desserrer l'écrou correctement. Utilisez la pince pour maintenir la vis, puis desserrez l'écrou avec la clé double en le tournant dans le sens antihoraire.
Démonstration - Réglage du trajet du troisième miroir vers le centre du plateau
Placez un nouveau ruban adhésif double face monocouche sur l'extrémité de la buse.
Déplacez la tête laser au centre du plateau.
Fermez la porte et effectuez 1 impulsion pour créer une marque de brûlure sur le ruban.
Retirez le ruban et déterminez quelle(s) vis vous devez ajuster selon votre résultat dans le tableau ci-dessous.
Ajustez la vis.
Utilisez un nouveau ruban ou une autre zone du même ruban et placez-le sur l'extrémité de la buse.
Répétez l'étape #2 jusqu'à ce que le point soit rond et centré.
(La vidéo présente une opération réelle effectuée par le personnel de FLUX. C'est une vidéo longue, vous pouvez modifier la vitesse de lecture, mais le concept et le processus sont essentiels pour comprendre comment effectuer le réglage. Veuillez activer les sous-titres.
*Remarque :
Le point central et le point en bas à droite doivent être ronds simultanément.
Le point central doit être centré, mais il est acceptable que le point en bas à droite ne soit pas centré.
Dans le cas contraire, le chemin optique sera considéré comme non aligné.

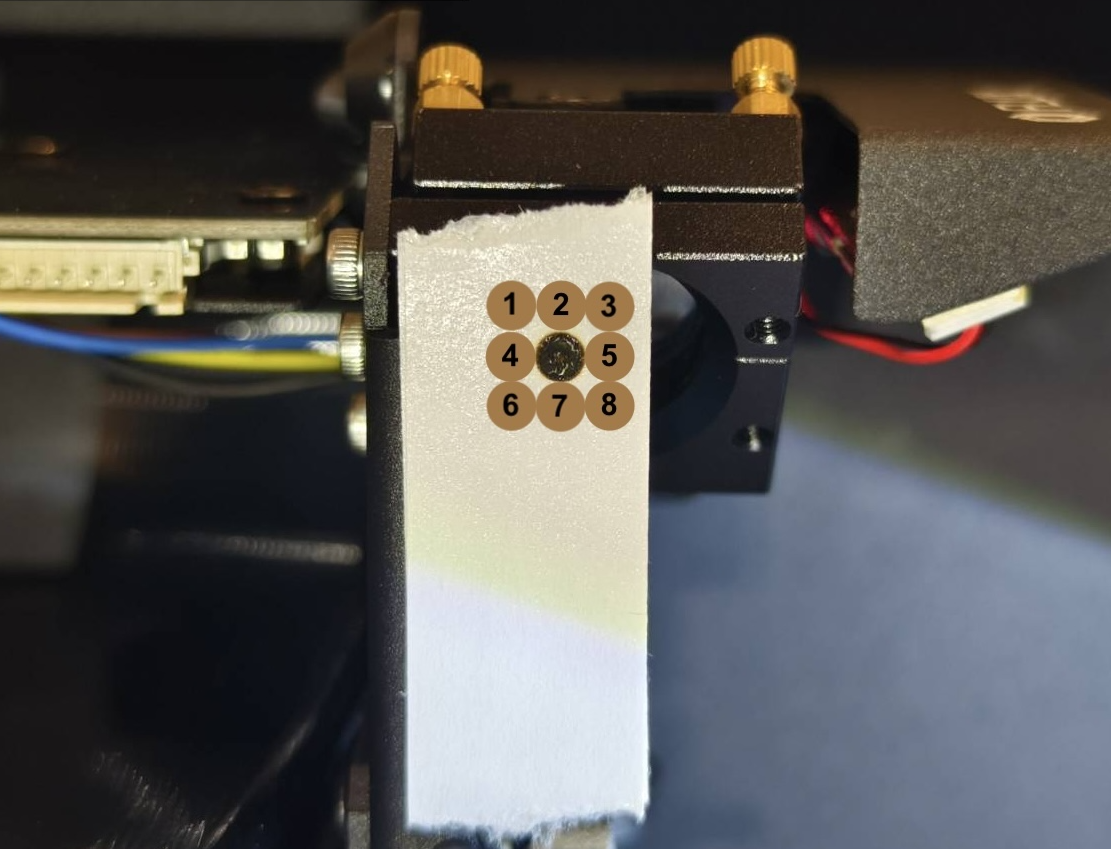

Déterminez la position de votre point laser, identifiez la vis correspondante et son sens de rotation. Veuillez consulter la photo ci-dessous et identifier le numéro correspondant à la position de votre point laser :
Tout d'abord, vous devez connaître toute la zone dans laquelle le point peut se déplacer. Il s'agit en fait de la même zone que l'extrémité de la buse. La marque imprimée sur le ruban délimite cette zone.
Ensuite, identifiez le numéro correspondant à la position verticale de votre point
Schéma :

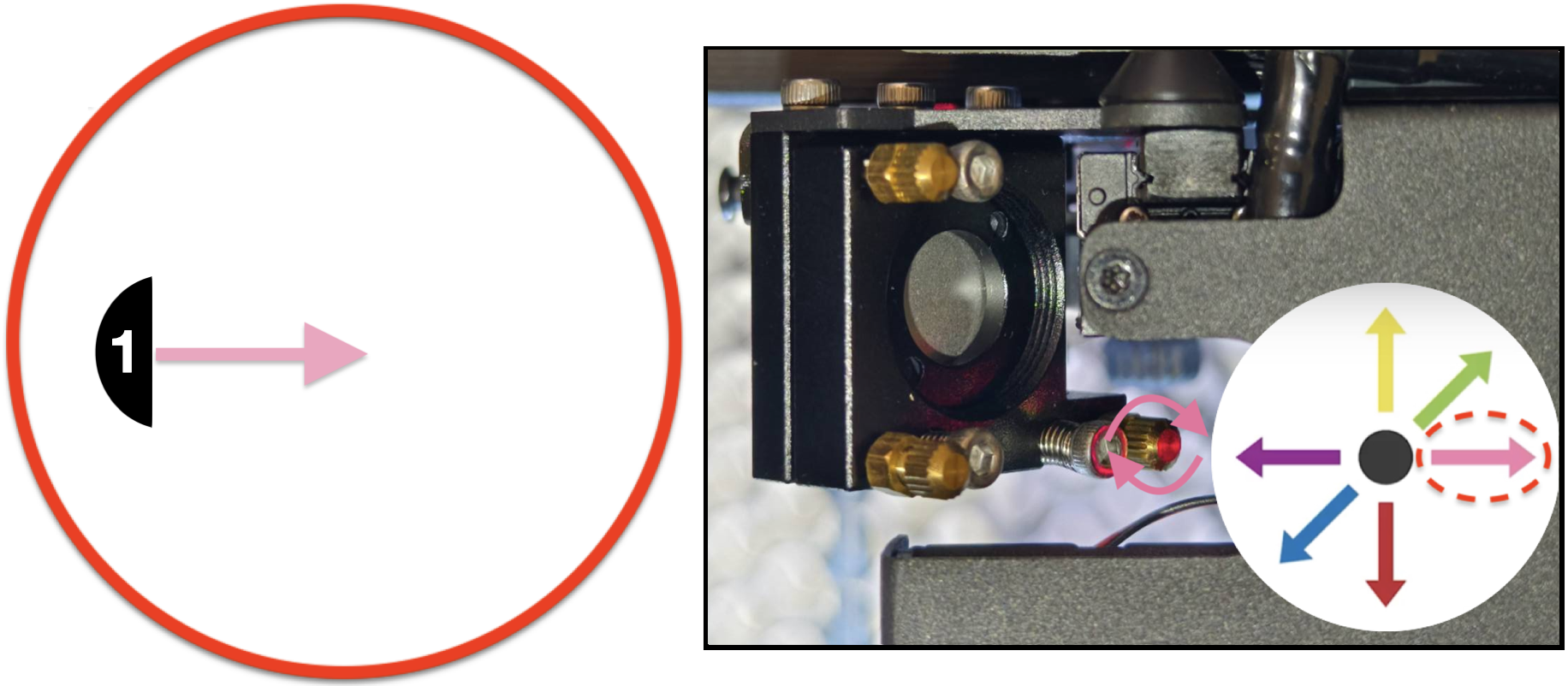

Pour #1 : Le point vertical doit se déplacer vers la droite pour être rond et centré. En faisant face à l'avant de la machine : La vis en bas à droite devra être tournée dans le sens horaire. Veuillez vous référer à la photo ci-dessous.
Pour #2 : Le point vertical doit se déplacer vers le bas à droite pour être rond et centré. En faisant face à l'avant de la machine : La vis inférieure droite doit être tournée dans le sens horaire pour déplacer le point vers la droite. La vis supérieure gauche doit être tournée dans le sens antihoraire pour déplacer le point vers le bas. Veuillez vous référer à la photo ci-dessous.

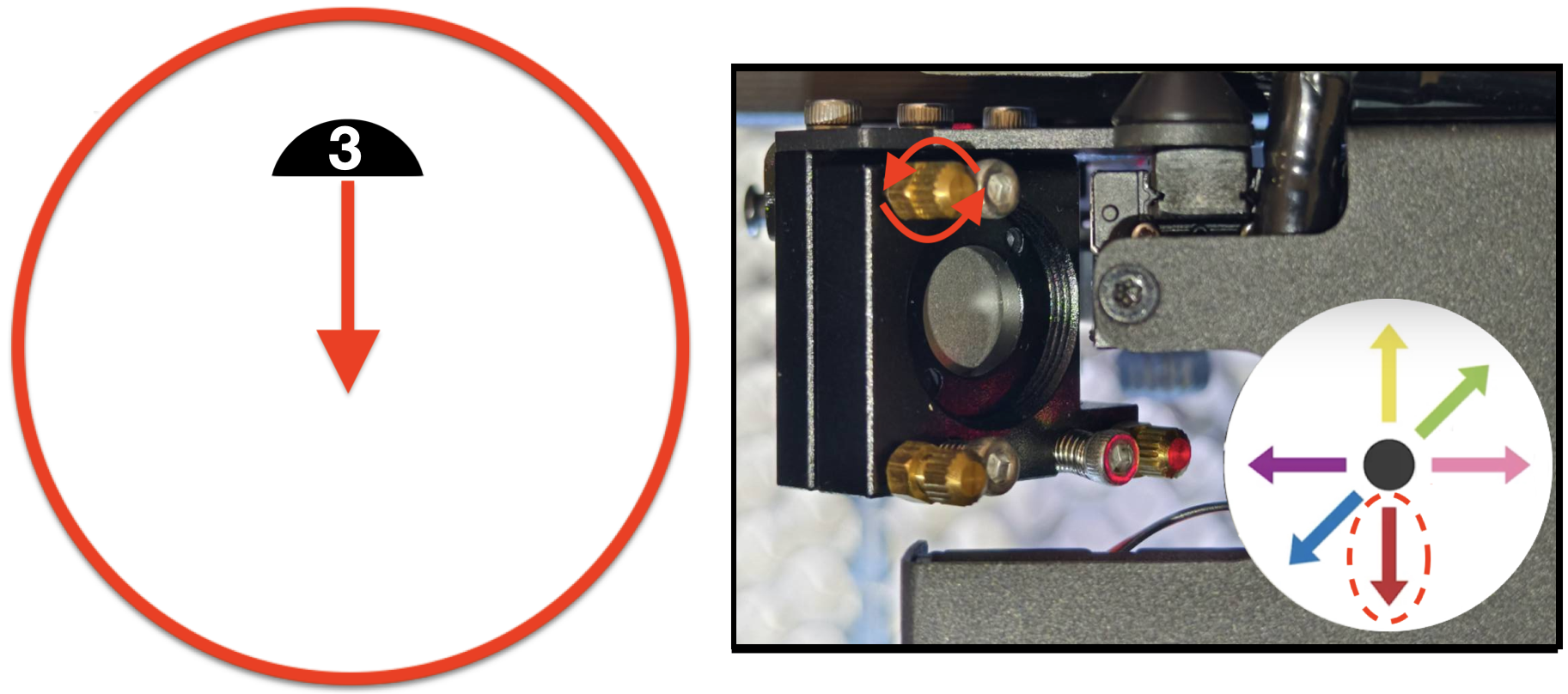

Pour #3 : Le point vertical doit se déplacer vers le bas pour être rond et centré. En faisant face à l'avant de la machine : La vis supérieure gauche doit être tournée dans le sens antihoraire pour déplacer le point vers le bas. Veuillez vous référer à la photo ci-dessous.

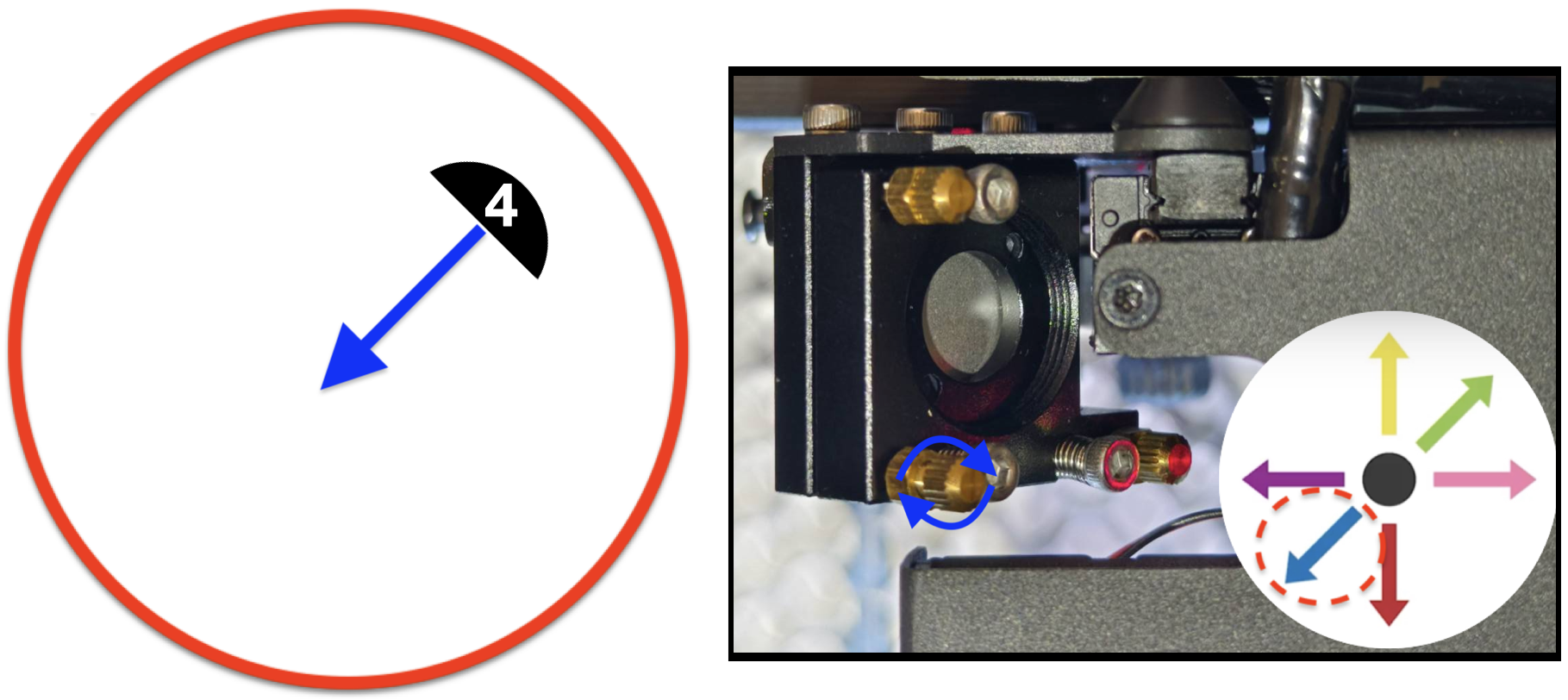

Pour #4 : Le point vertical doit se déplacer vers le bas à gauche pour être rond et centré. En faisant face à l'avant de la machine : La vis inférieure gauche doit être tournée dans le sens horaire. Veuillez vous référer à la photo ci-dessous.

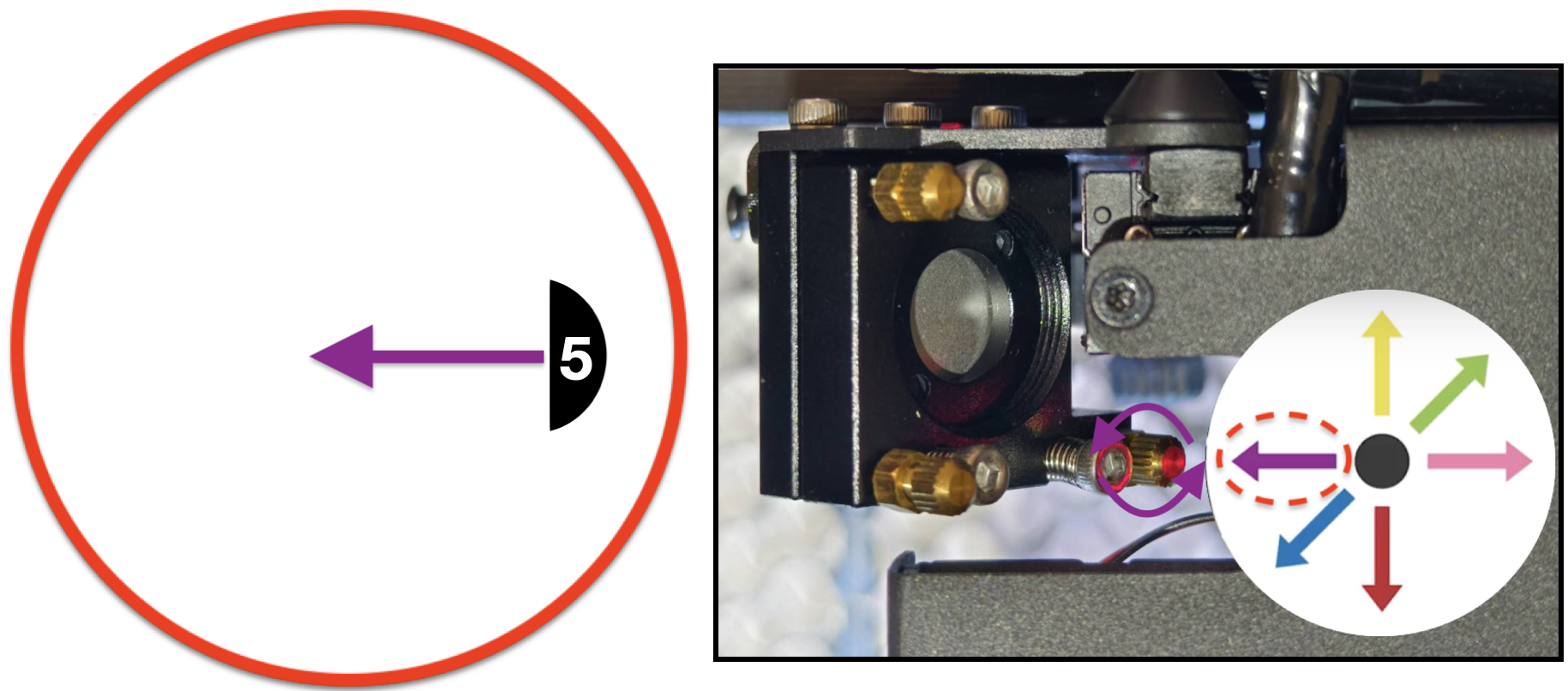

Pour #5 : Le point vertical doit aller vers la gauche pour être rond et centré. En faisant face à l'avant de la machine : La vis inférieure droite doit être tournée dans le sens antihoraire.. Veuillez vous référer à la photo ci-dessous.

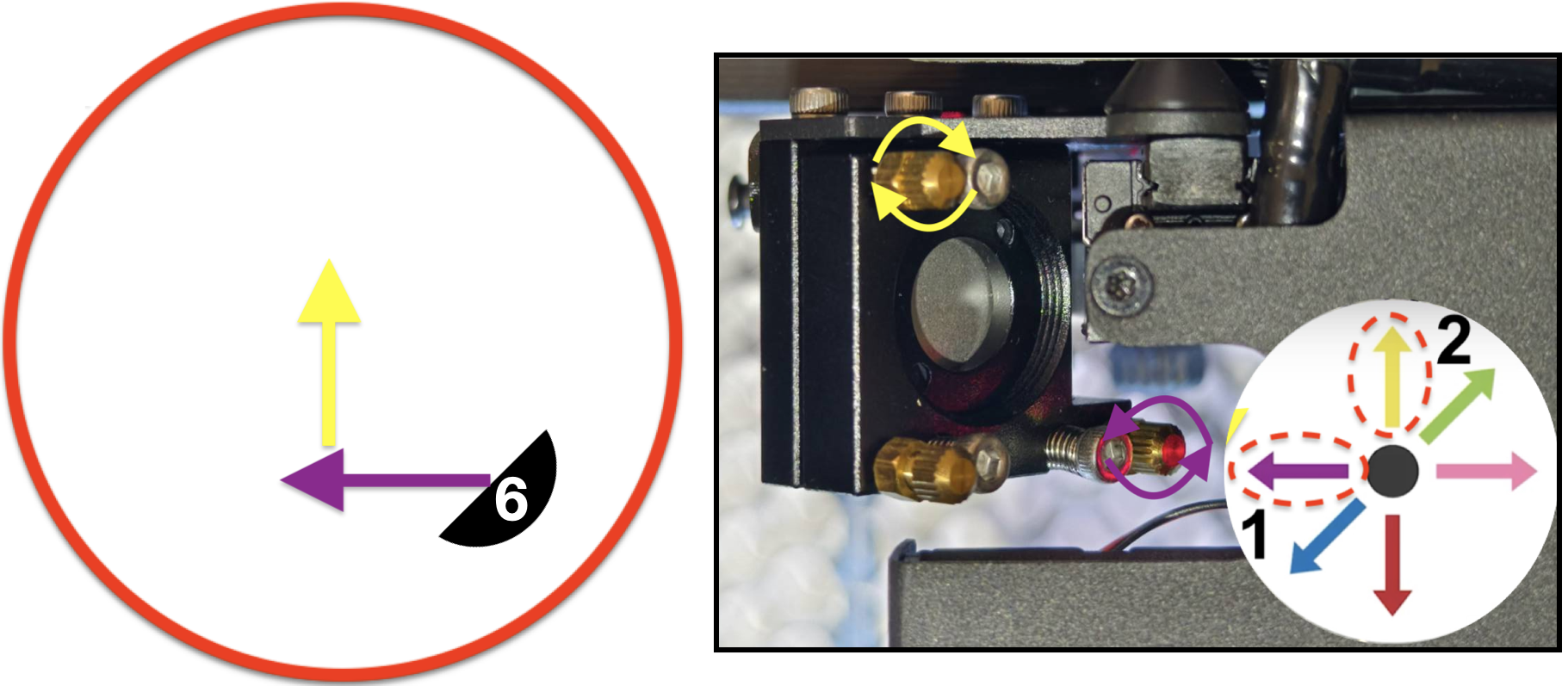

Pour #6 : Le point vertical doit monter vers la gauche pour être rond et centré. En faisant face à l'avant de la machine : La vis inférieure droite doit être tournée dans le sens antihoraire pour aller vers la gauche. La vis supérieure gauche doit être tournée dans le sens horaire pour monter. Veuillez vous référer à la photo ci-dessous.

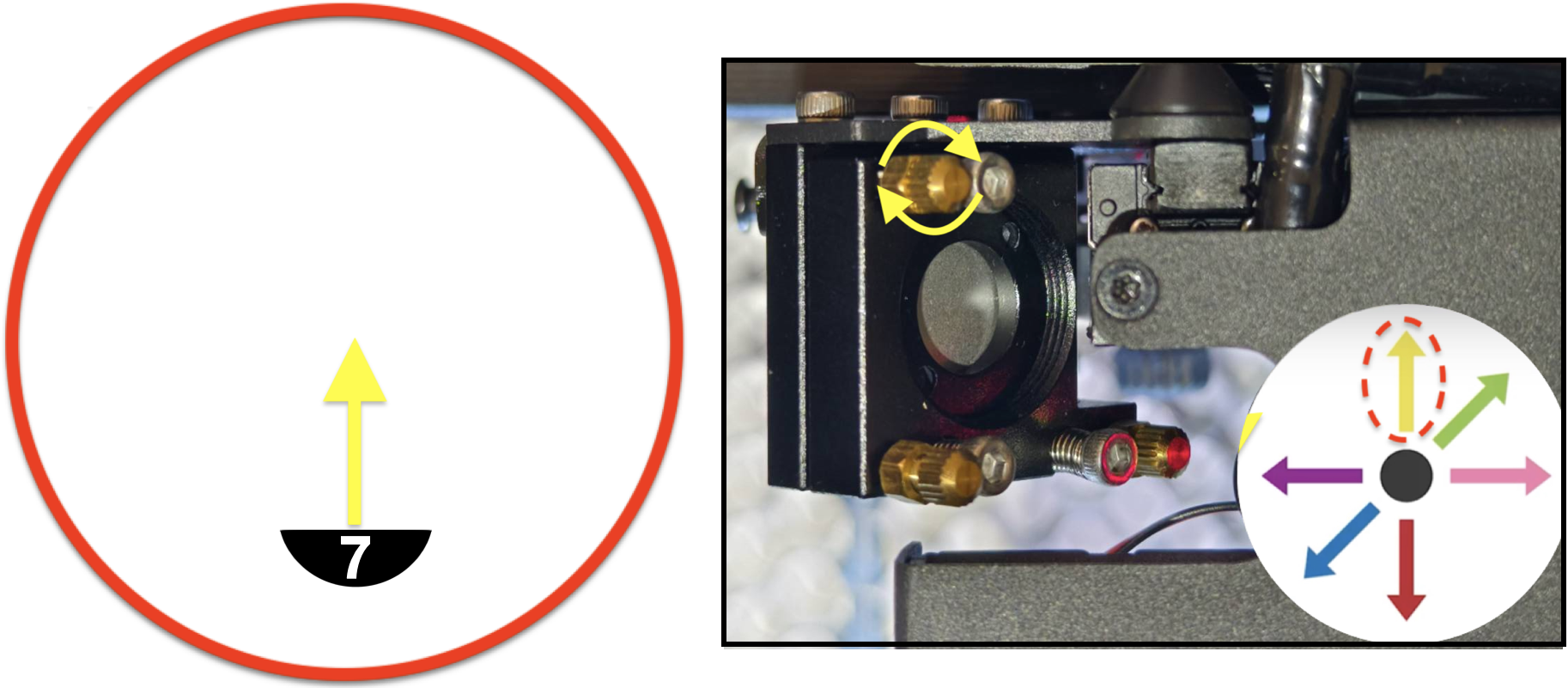

Pour #7 : Le point vertical doit monter pour être rond et centré. En faisant face à l'avant de la machine : La vis supérieure gauche doit être tournée dans le sens horaire pour monter. Veuillez vous référer à la photo ci-dessous.

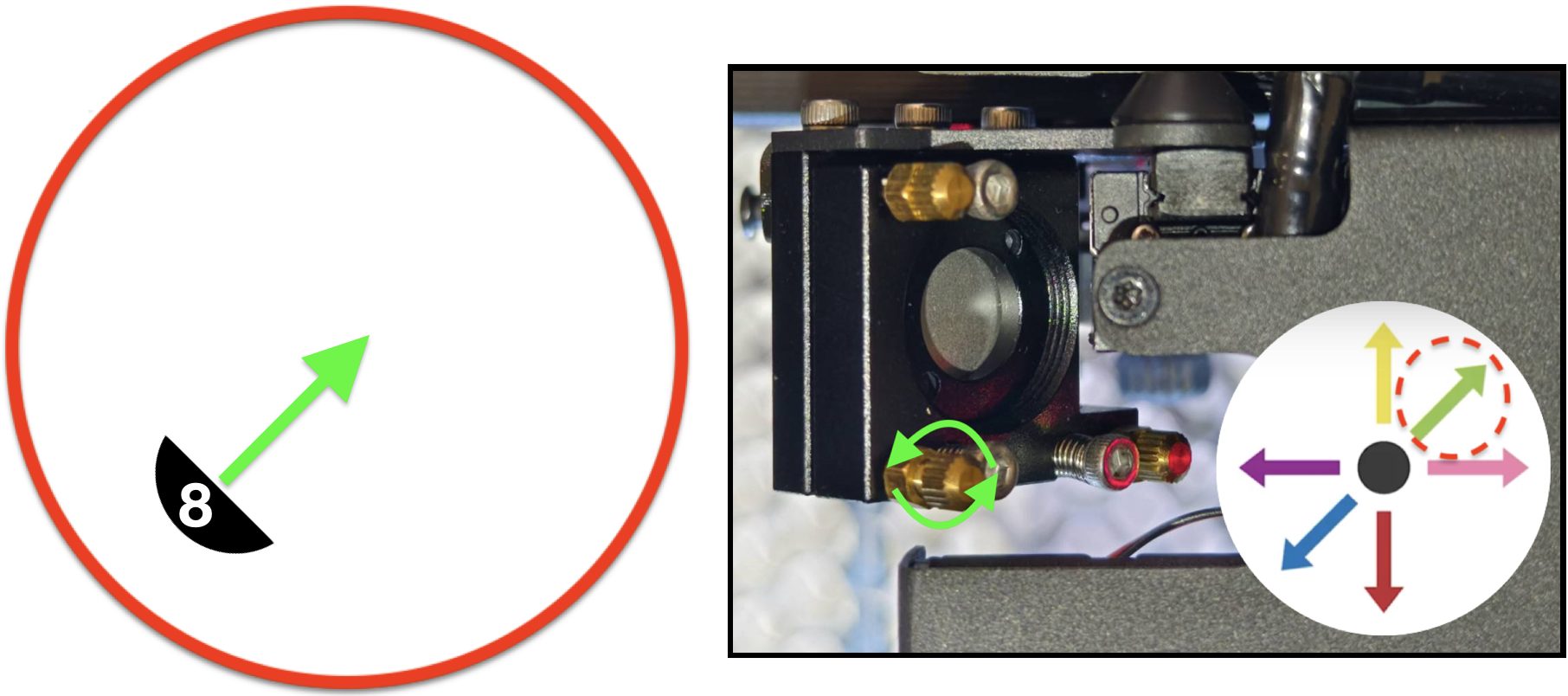

Pour #8 : Le point vertical doit monter vers la droite pour être rond et centré. En faisant face à l'avant de la machine : La vis inférieure gauche doit être tournée dans le sens antihoraire. Veuillez vous référer à la photo ci-dessous.
Nous allons maintenant vérifier le chemin du 3ème miroir jusqu'à l'extrémité de la buse, qui correspond au trajet du faisceau sur l'axe Z (vertical) dans le coin inférieur droit du plateau.
Aperçu de l'étape :
Étapes à suivre :
Placez une couche de ruban adhésif double face sur l'extrémité de la buse.
Déplacez la tête laser vers le coin inférieur droit du plateau.
Fermez le capot et effectuez 1 impulsion.
Vérifiez visuellement si le résultat de la marque de brûlure est bon ou mauvais.

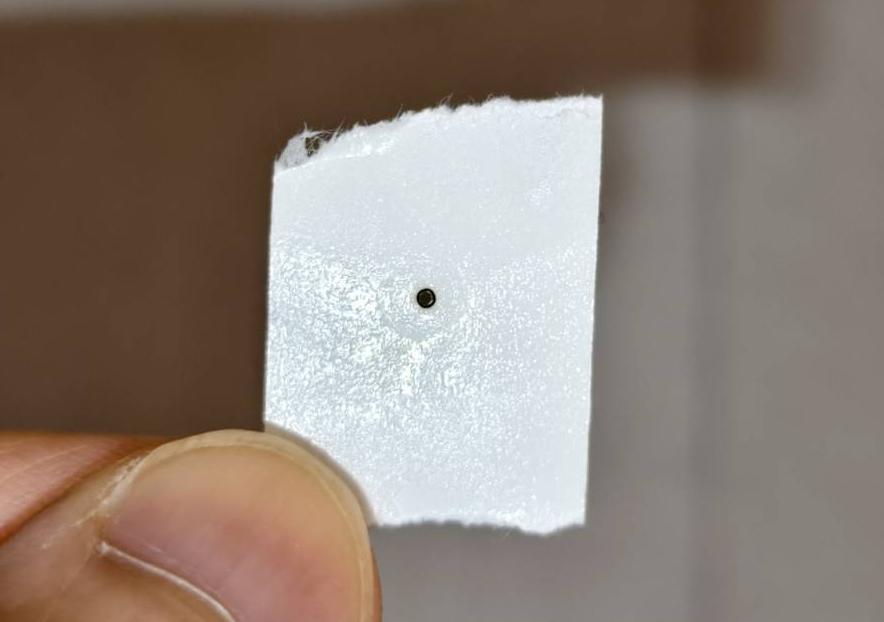

Bon exemple (Rond et centré)
Exemple acceptable ((Rond mais légèrement décentré)
Mauvais exemple (Pas rond ou pas centré)
Déterminez votre résultat et l'action suivante à effectuer :
Cette étape vous apprendra à aligner le trajet vertical du 3ème miroir vers le plateau en ajustant les vis du 3ème miroir. Il y a trois vis sur le 3ème miroir, et leur rotation dans le sens horaire ou antihoraire modifiera le trajet vertical du faisceau, ce qui signifie que la position du petit point sur le ruban changera.
Démonstration - Réglage du trajet du troisième miroir vers le centre du plateau
Placez un nouveau ruban adhésif double face monocouche sur l'extrémité de la buse.
Déplacez la tête laser vers le coin inférieur droit du plateau.
Fermez la porte et effectuez 1 impulsion pour créer une marque de brûlure sur le ruban.
Retirez le ruban et déterminez quelle(s) vis vous devez ajuster selon votre résultat dans le tableau ci-dessous.
Ajustez la vis.
Utilisez un nouveau ruban ou une autre zone du même ruban et placez-le sur l'extrémité de la buse.
Répétez l'étape #2 jusqu'à ce que le point soit rond et centré.
Revérifiez le point central.
(La vidéo présente une opération réelle effectuée par le personnel de FLUX. C'est une vidéo longue, vous pouvez modifier la vitesse de lecture, mais le concept et le processus sont essentiels pour comprendre comment effectuer le réglage. Veuillez activer les sous-titres.)
*Remarque :
Le point central et le point en bas à droite doivent être ronds simultanément.
Le point central doit être centré, mais il est acceptable que le point en bas à droite ne soit pas centré.
Dans le cas contraire, le chemin optique sera considéré comme non aligné.
Déterminez la position de votre point laser, identifiez la vis correspondante et son sens de rotation. Veuillez consulter la photo ci-dessous et identifier le numéro correspondant à la position de votre point laser :
Tout d'abord, vous devez connaître toute la zone dans laquelle le point peut se déplacer. Il s'agit en fait de la même zone que l'extrémité de la buse. La marque imprimée sur le ruban délimite cette zone.
Ensuite, identifiez le numéro correspondant à la position verticale de votre point
Schéma :
Pour #1 : Le point vertical doit se déplacer vers la droite pour être rond et centré. En faisant face à l'avant de la machine : La vis en bas à droite devra être tournée dans le sens horaire. Veuillez vous référer à la photo ci-dessous.
Pour #2 : Le point vertical doit se déplacer vers le bas à droite pour être rond et centré. En faisant face à l'avant de la machine : La vis inférieure droite doit être tournée dans le sens horaire pour déplacer le point vers la droite. La vis supérieure gauche doit être tournée dans le sens antihoraire pour déplacer le point vers le bas. Veuillez vous référer à la photo ci-dessous.
Pour #3 : Le point vertical doit se déplacer vers le bas pour être rond et centré. En faisant face à l'avant de la machine : La vis supérieure gauche doit être tournée dans le sens antihoraire pour déplacer le point vers le bas. Veuillez vous référer à la photo ci-dessous.
Pour #4 : Le point vertical doit se déplacer vers le bas à gauche pour être rond et centré. En faisant face à l'avant de la machine : La vis inférieure gauche doit être tournée dans le sens horaire. Veuillez vous référer à la photo ci-dessous.
Pour #5 : Le point vertical doit aller vers la gauche pour être rond et centré. En faisant face à l'avant de la machine : La vis inférieure droite doit être tournée dans le sens antihoraire.. Veuillez vous référer à la photo ci-dessous.
Pour #6 : Le point vertical doit monter vers la gauche pour être rond et centré. En faisant face à l'avant de la machine : La vis inférieure droite doit être tournée dans le sens antihoraire pour aller vers la gauche. La vis supérieure gauche doit être tournée dans le sens horaire pour monter. Veuillez vous référer à la photo ci-dessous.
Pour #7 : Le point vertical doit monter pour être rond et centré. En faisant face à l'avant de la machine : La vis supérieure gauche doit être tournée dans le sens horaire pour monter. Veuillez vous référer à la photo ci-dessous.
Pour #8 : Le point vertical doit monter vers la droite pour être rond et centré. En faisant face à l'avant de la machine : La vis inférieure gauche doit être tournée dans le sens antihoraire. Veuillez vous référer à la photo ci-dessous.
*Remarque :
Le point central et le point en bas à droite doivent être ronds simultanément.
Le point central doit être centré, mais il est acceptable que le point en bas à droite ne soit pas centré.
Dans le cas contraire, le chemin optique sera considéré comme non aligné.
Déterminez votre résultat et l'action suivante à effectuer :
Les points inférieur droit et central sont corrects >> Étape 10
Quel que soit l'ajustement effectué, les points inférieur droit et central ne peuvent pas être corrects simultanément >> 4-11 Réglage avancé du chemin optique
