4-9 Inspection du chemin optique

FLUX Support Team
  • Mise à jour

Description

Cet article vous guidera pour vérifier rapidement le chemin optique et déterminer s'il nécessite un réglage.

Étape 1

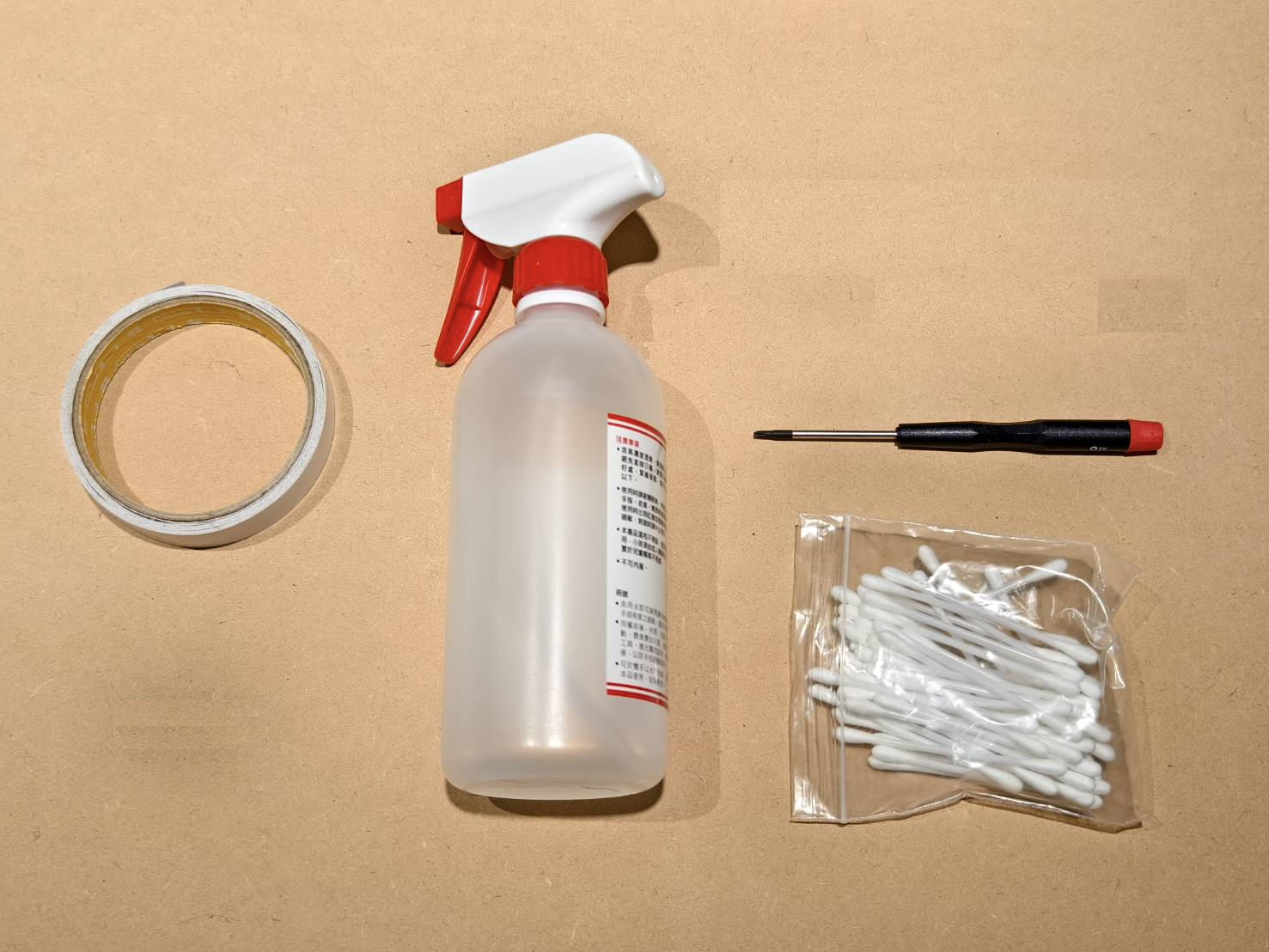

Veuillez préparer les outils suivants.

  1. Ruban adhésif double face
  2. Spray désinfectant / Spray à base d'alcool
  3. Tournevis Torx T8
  4. Cotons-tiges

Étape 2

Veuillez vous familiariser avec la procédure pour effectuer une impulsion en toute sécurité.

A. Allumez la machine.
B. Fermez le capot.
C. Accédez au mode Maintenance et attendez la fin du processus d'initialisation.

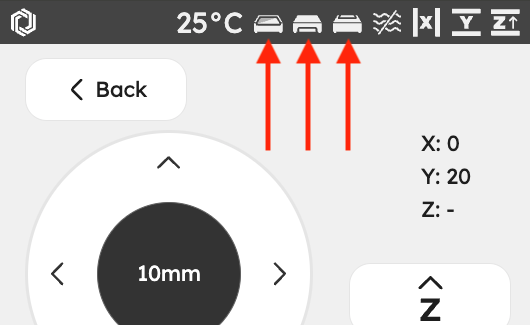

     (Assurez-vous que les icônes de la porte, du capot arrière et du fond sont fermées, sinon vous ne pourrez pas effectuer d'impulsion.)
D. Localisez le bouton Impulsion.
E. Une pression = une impulsion, deux pressions = deux impulsions, et ainsi de suite.
⚠︎ Veuillez toujours effectuer les impulsions lorsque le capot et le couvercle arrière sont fermés.

Étape 3

  • Veuillez vous assurer que le capot arrière métallique est bien installé après le nettoyage du 1er miroir.

Étape 4

Nous allons effectuer une vérification rapide à l'aide de rubans adhésifs et d'impulsions pour visualiser le trajet réel du faisceau laser CO2 en partant du centre du plateau.

Aperçu de l'étape - Centre

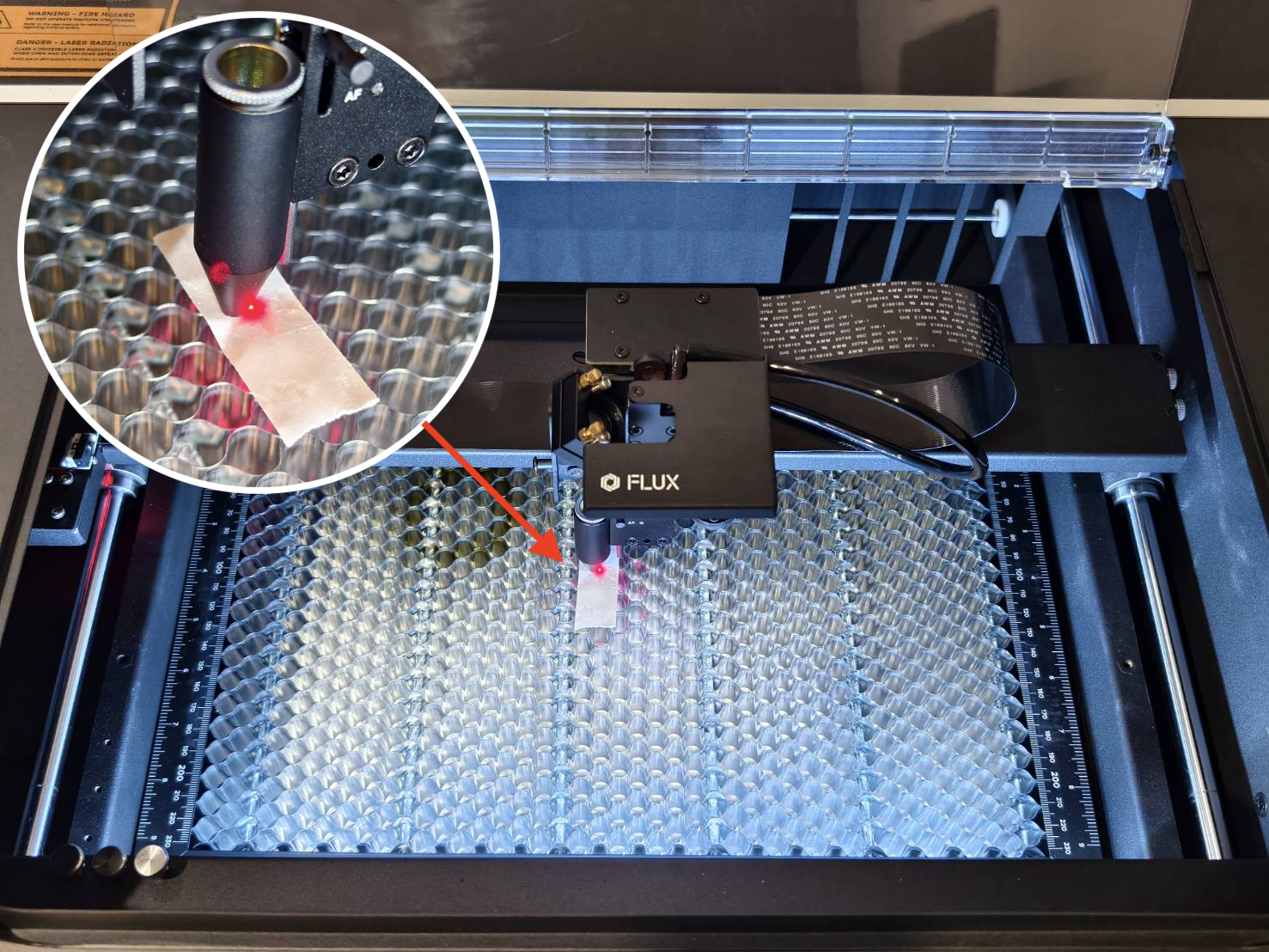

  • Placez une couche de ruban adhésif sur l'extrémité de la buse, déplacez la tête laser au centre du plateau, fermez la porte, puis effectuez une impulsion.


  • Démonstration

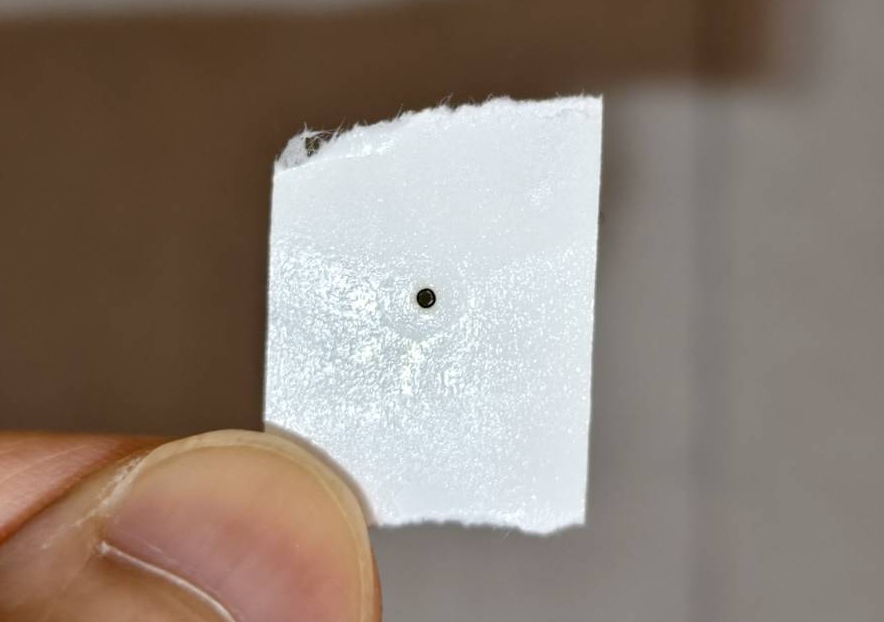

  • Retirez le ruban adhésif et vérifiez si le point est rond.

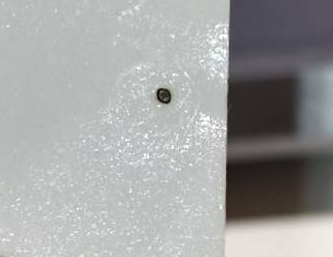

    Bon exemple
    (Rond et centré)

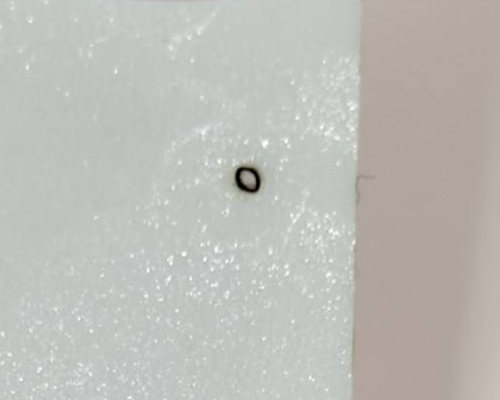

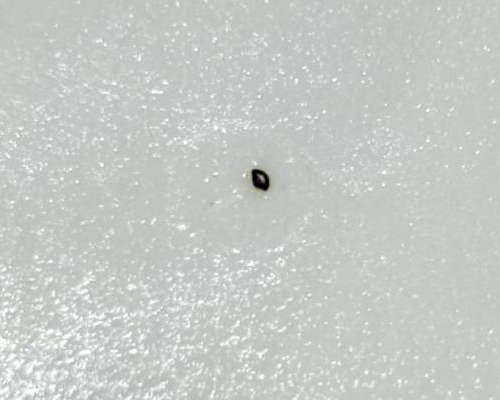

    Exemple acceptable
    (Rond mais légèrement décentré)

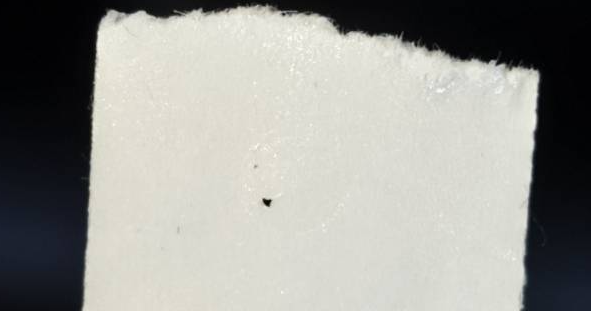

    Mauvais exemple (Non rond ou non centré)



Déterminez votre résultat et l'action suivante à effectuer :

  • Résultat bon ou acceptable >> Étape 5

Étape 5

Nous allons vérifier la dernière position à l'aide de ruban adhésif et d'impulsions pour observer le trajet réel du laser CO2 dans le coin inférieur droit du plateau.

Aperçu de l'étape - Coin inférieur droit

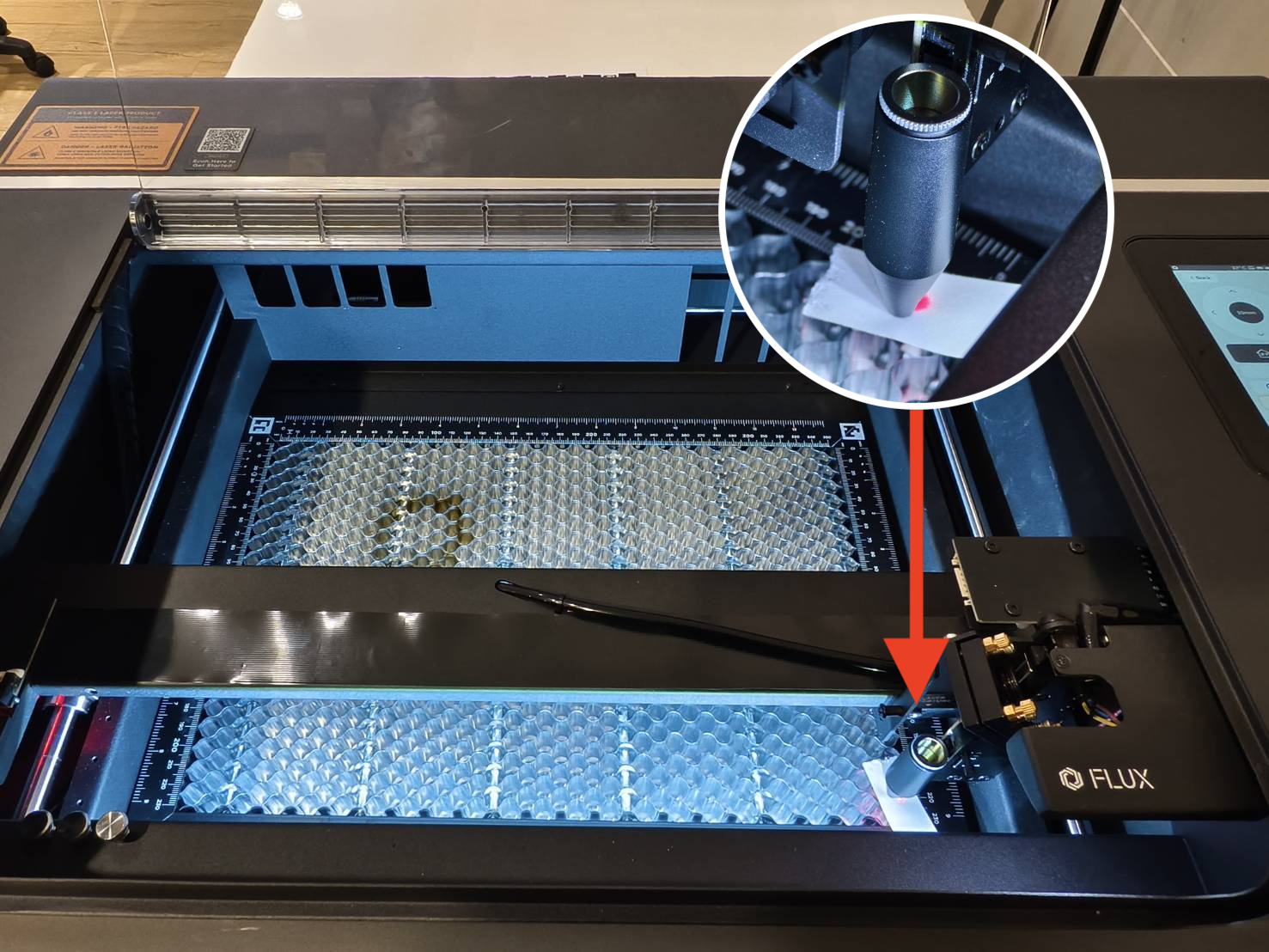

  • Placez une couche de ruban adhésif sur l'extrémité de la buse, déplacez la tête laser vers le coin inférieur droit du plateau, fermez la porte, puis effectuez une impulsion.



  • Démonstration

  • Retirez le ruban adhésif et vérifiez si le point est rond.

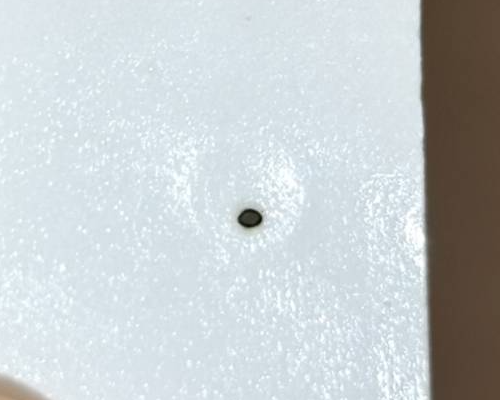

    Bon exemple
    (Rond et centré)

    Exemple acceptable
    (Rond mais légèrement décentré)

    Mauvais exemple (Non rond ou non centré)



Déterminez votre résultat et l'action suivante à effectuer :

  • Résultat bon ou acceptable >> Votre chemin optique est correct !

#END
