5-14 Réglage de l'horizontalité de l'axe X

Description :

Si l'horizontalité de l'axe X n'est pas suffisante, l'interrupteur de fin de course risque de ne pas être actionné par la tête laser, entraînant un problème de retour à l'origine. Cela peut également affecter les résultats de gravure et de découpe.

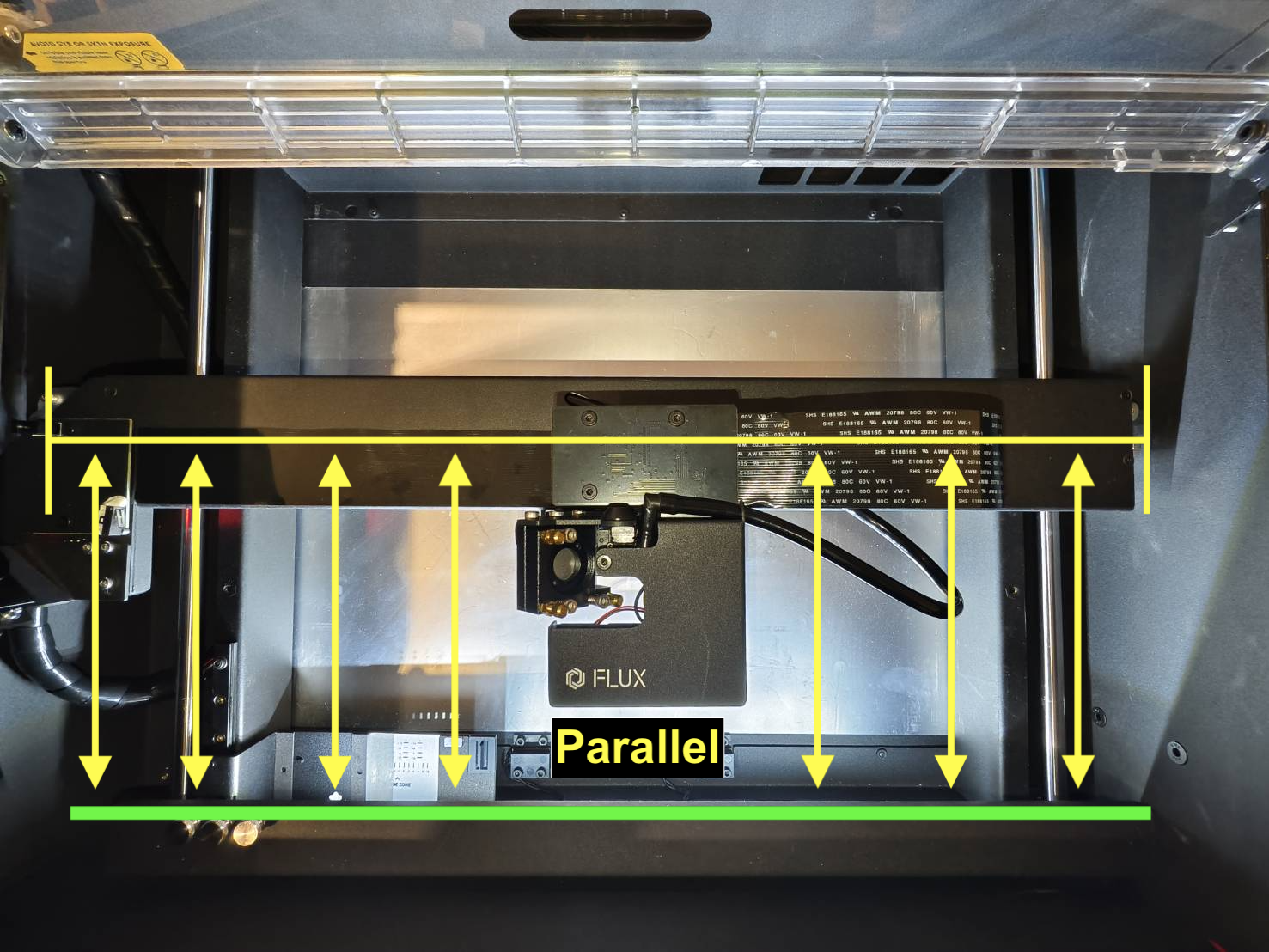

L'axe X doit être parallèle à la partie en tôle située à l'avant de la machine.

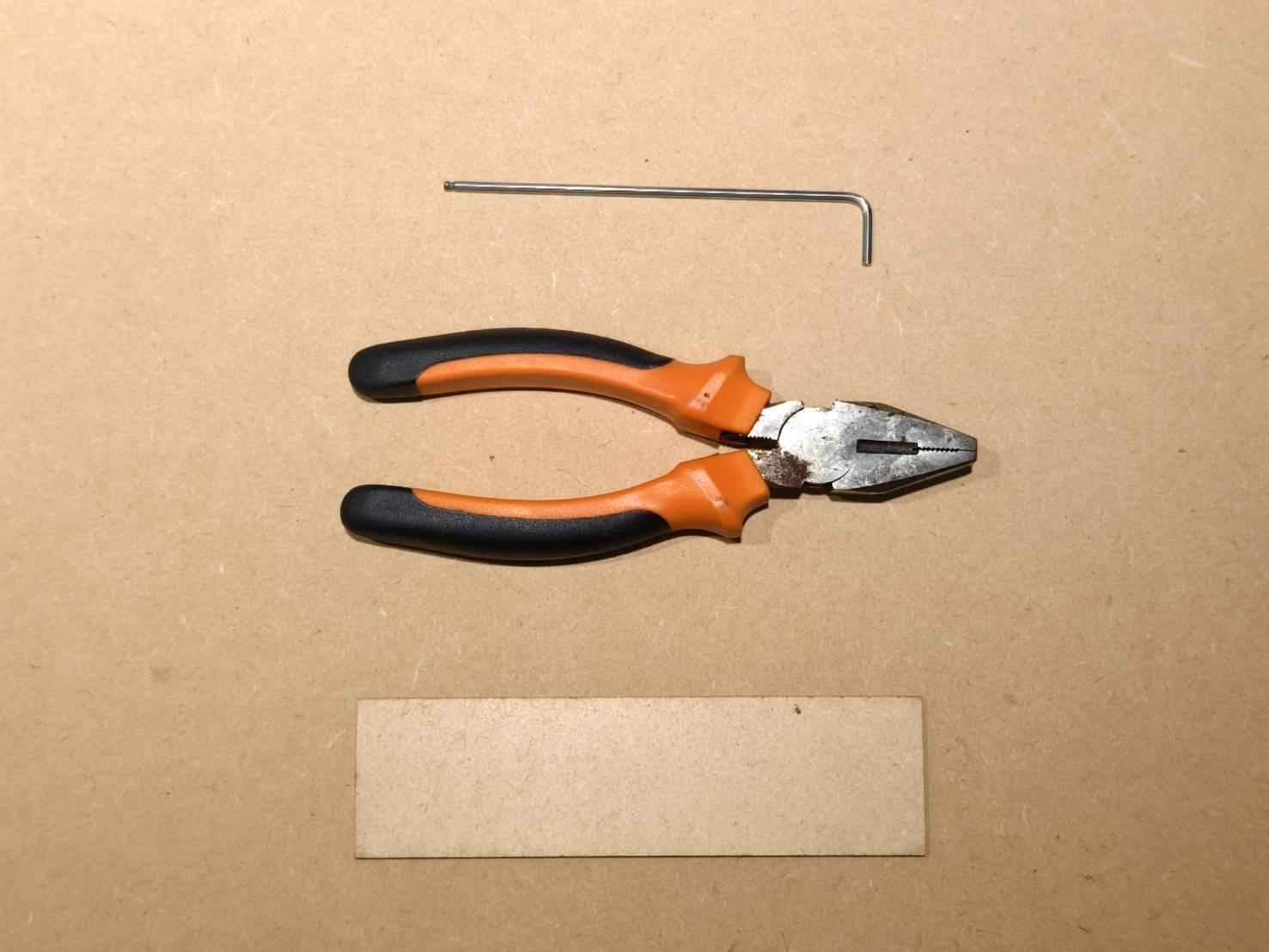

Outil :

• Clé hexagonale de 2 mm
• Une pince
• Un morceau de bois ou d'acrylique (5 cm x 10 cm)

Étape 1

Vérifiez l'horizontalité avec un morceau de bois ou d'acrylique.

Étape 2

• Localisez l'accouplement et ses quatre vis de blocage.

Étape 3

• Desserrez les quatre vis de l'accouplement.
  Utilisez une pince pour appliquer plus de couple si les vis sont trop serrées. Il est normal d'entendre un craquement lorsque la vis se desserre.

Étape 4

• Le portique de l'axe X est maintenant mobile. C'est de cette manière que nous ajustons l'horizontalité.

• Ajustez le portique de l'axe X comme indiqué dans la vidéo ci-dessous.

Étape 5

Après l'ajustement, resserrez les vis de l'accouplement.

Étape 6

• Ensuite, vérifiez si le portique est instable (Vérifiez si le coupleur est bien serré).


• Vérification finale de l'horizontalité.
