5-11 Aucune sortie de faisceau laser / Le laser ne se déclenche pas / Aucune impulsion laser

Description

Étape 1

Veuillez visionner la vidéo ci-dessous et déterminer si le symptôme correspond à celui de votre machine.
(S'il n'y a aucune sortie laser lorsque la machine fonctionne et émet un fort bruit de craquement,
cela indique que le tube est cassé.)

Déterminez votre résultat et la prochaine action à entreprendre :

Étape 1.1

Veuillez vérifier si votre situation correspond à l'une des descriptions suivantes.

Pas de sortie laser à des taux de puissance faibles, autour de 10 % ou en dessous.	La sortie laser est trop forte à des taux de puissance faibles. (Le résultat de gravure est trop foncé ou devient une découpe, etc.)

Déterminez votre résultat et la prochaine action à entreprendre :

Étape 1.2

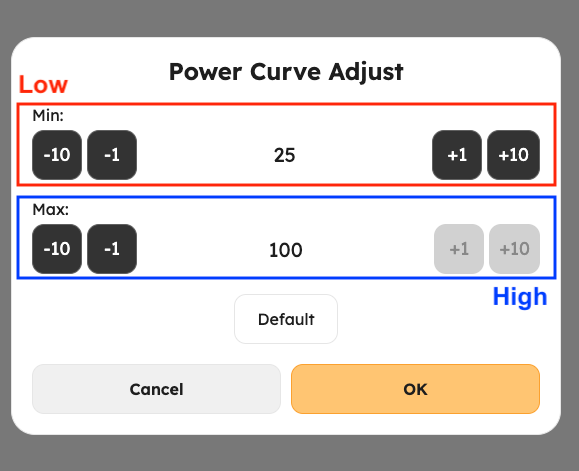

• Veuillez vous référer au lien ci-dessous pour ajuster la courbe de puissance.
  [Ajustement de la courbe de puissance (beamo II)]


• Après l'ajustement, veuillez réessayer pour voir si votre problème a été résolu.


Déterminez votre résultat et la prochaine action à entreprendre :

Étape 2

• Ouvrez le fichier d'exemple de la sonde de mise au point.
  Doublez vos paramètres de puissance, lancez la tâche et vérifiez si le laser émet.
  (Par exemple, si votre puissance est initialement de 20 %, augmentez-la à 40 % et lancez la tâche.)

• Exécutez la tâche et vérifiez si le laser émet.



Déterminez votre résultat et la prochaine action à entreprendre :

Étape 3

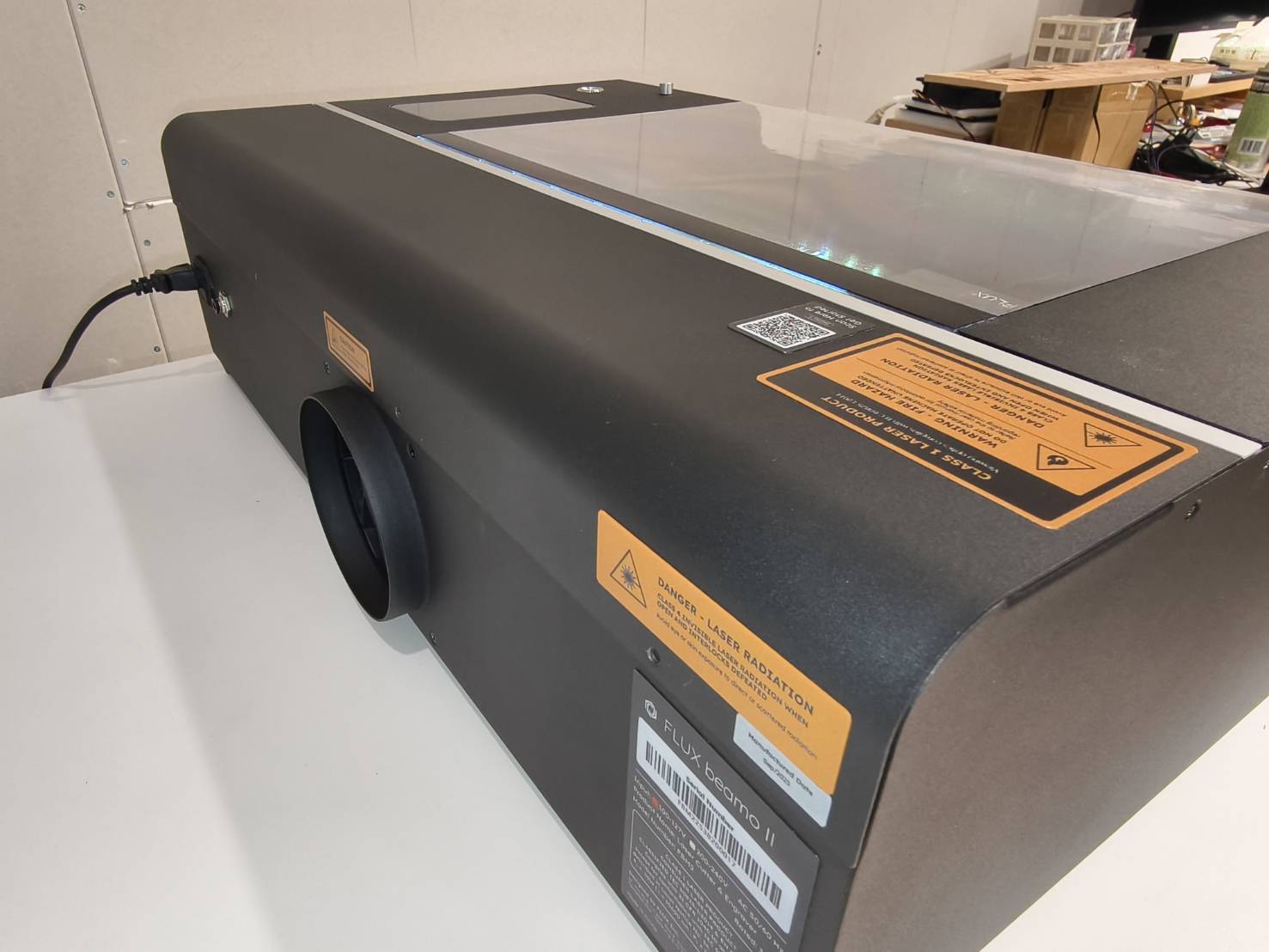

• Retirez le capot métallique arrière pour accéder au premier miroir.

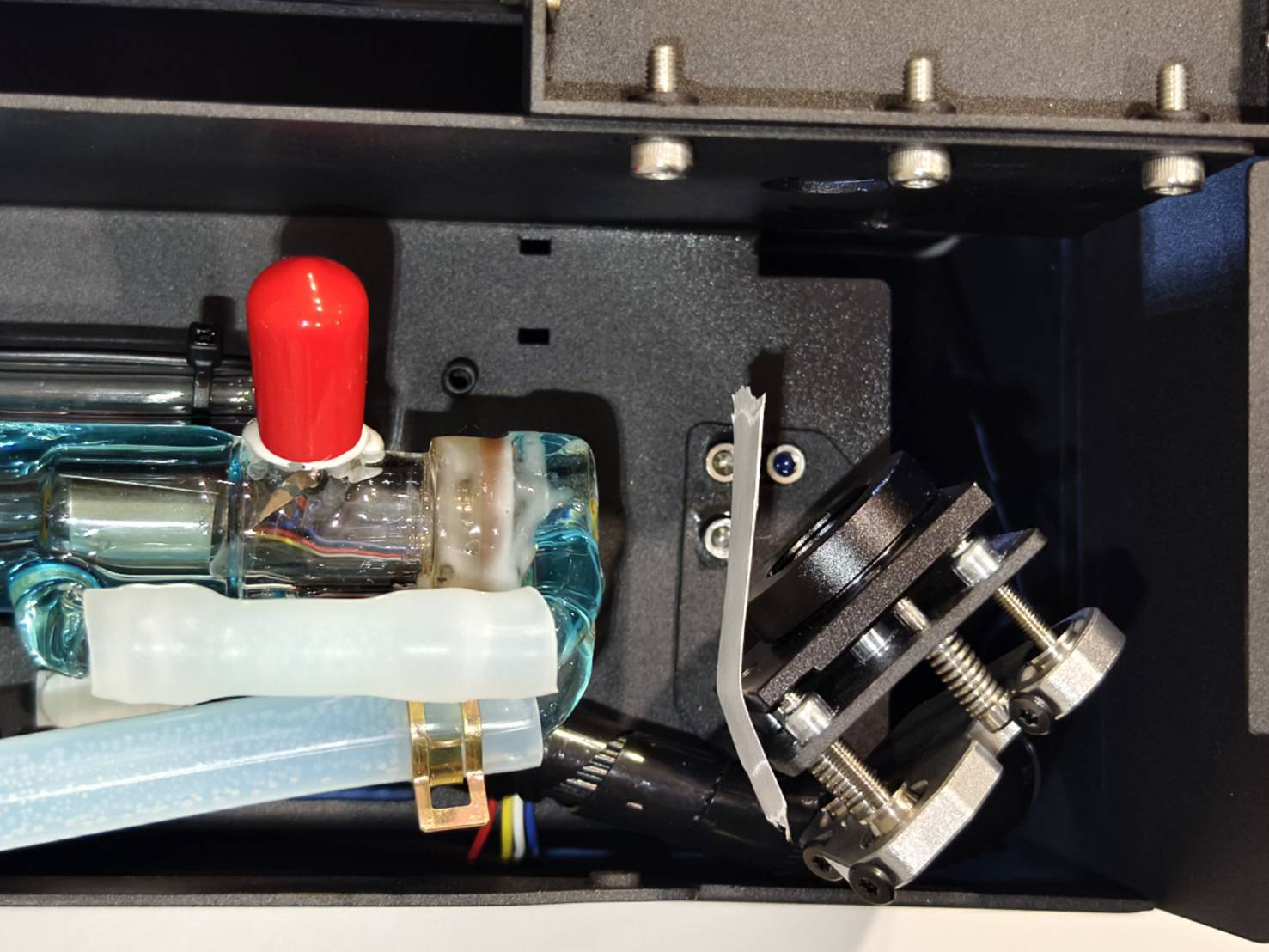

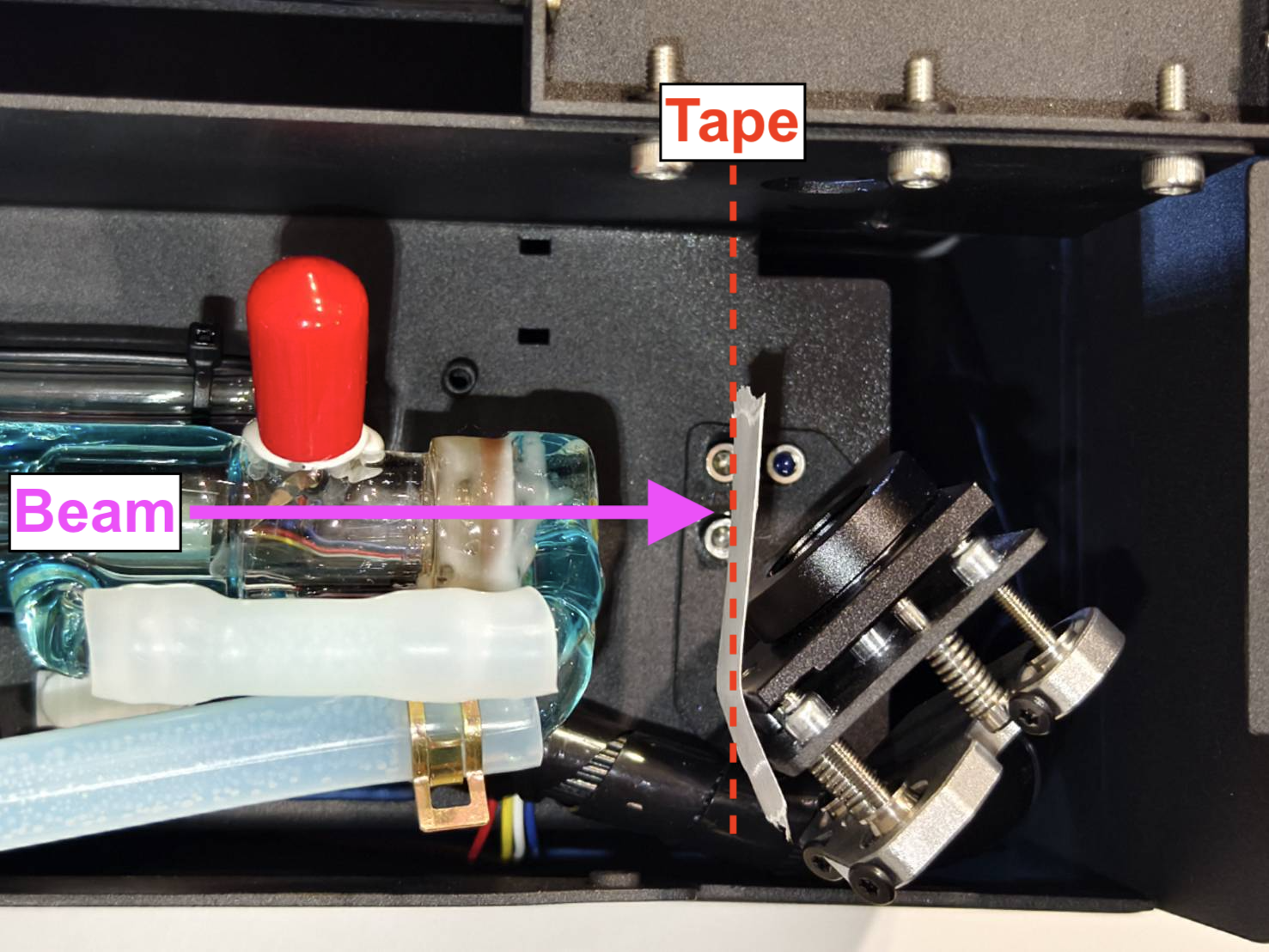

• Placez le ruban adhésif sur le 1er miroir à un angle de 90 degrés par rapport au faisceau.

• Remettez le capot arrière en place et effectuez 5 impulsions.
  (Vous n'avez pas besoin de serrer les vis tant que vous pouvez effectuer une impulsion.)

Exemples de résultats sur le ruban adhésif
Bon exemple - Rond et net	Mauvais exemple - Faible, creux ou non rond

Déterminez votre résultat et la prochaine action à entreprendre :

Étape 3.1

Étape 3.2

• Remettez le capot arrière en place.
  (Vous pouvez ne serrer qu'une ou deux vis du capot arrière tant que l'icône du capot arrière indique qu'il est fermé.)


• Exécutez le fichier d'exemple dans Beam Studio et vérifiez si le laser émet.


Déterminez votre résultat et la prochaine action à entreprendre :

Étape 4

• Éteignez la machine.
  Retirez le capot métallique avant. (Vis Torx T8 * 10 pcs.)

• Débranchez le câble de contrôle du laser. (Machine éteinte.)
  (Veuillez vous référer au schéma si votre machine a une configuration différente de celle des photos ci-dessous.)
• Localisez le bouton de déclenchement forcé du laser sur l'alimentation laser.

• Fermez le capot arrière. Allumez la machine et appuyez rapidement sur le bouton 1 fois pendant 0,5 à 1 seconde et vérifiez si le ruban adhésif sur le premier miroir présente des marques.

Déterminez votre résultat et la prochaine action à entreprendre :

Étape 5

• Augmentez la puissance à 150 % en mode de contrôle.


• Effectuez 5 impulsions pour voir si la marque de brûlure devient plus forte.
  (Veuillez utiliser un nouveau ruban adhésif 2 couches si celui actuel présente une marque.)
  (Veuillez vous référer au exemples pour déterminer le résultat du ruban adhésif.)

Déterminez votre résultat et la prochaine action à entreprendre :

Contacter le service client

Veuillez suivre les instructions du lien ci-dessous pour signaler correctement un problème à votre revendeur local ou au support FLUX. [Contacter le service client]

*Les informations collectées, telles que les photos ou vidéos montrant le problème de votre machine dans cet article, devront être partagées avec le revendeur ou le support FLUX.
