4-16 Étalonnage avancé de la caméra

⚠︎ Avant de commencer, veuillez vous assurer que votre Beam Studio et le firmware de votre beamo II sont mis à jour vers les dernières versions.

Description

Cet article vous guide à travers la procédure de calibration avancée de la caméra.


Quand calibrer le module caméra

• Après une réinstallation du système.
• Si le module caméra a été remplacé ou repositionné.
• Si l'aperçu capturé par la caméra apparaît déformé ou anormal.

Étape 1 – Vérifier les versions du logiciel et du firmware

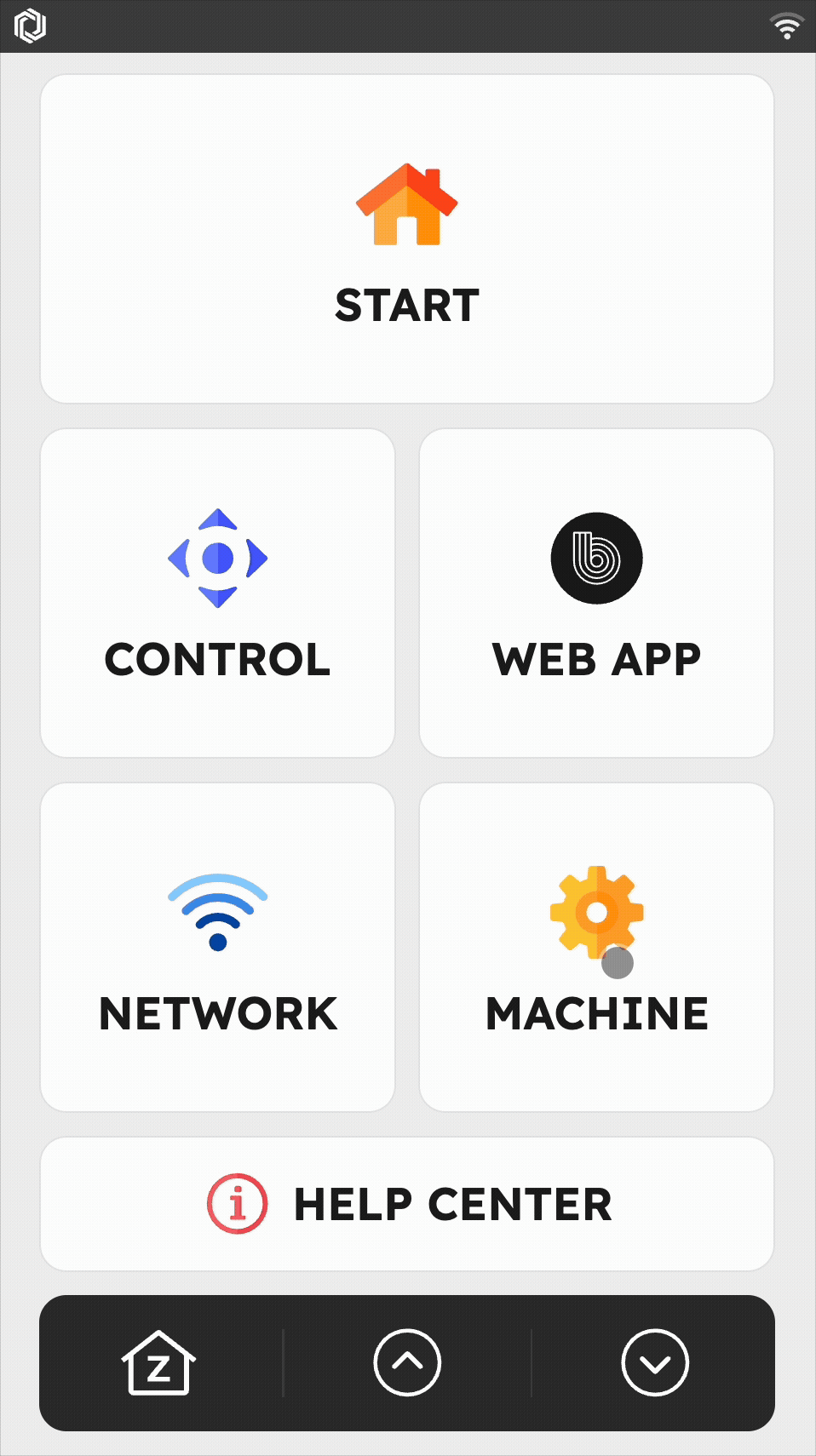

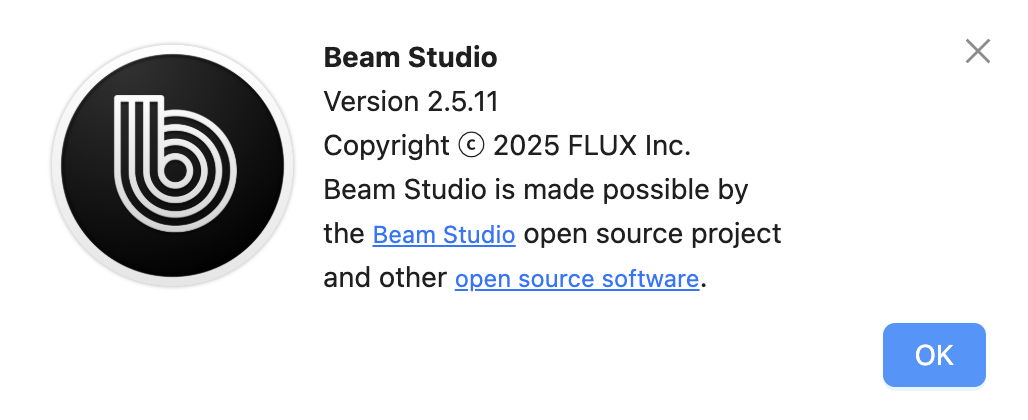

Version de Beam Studio requise : 2.5.11 ou ultérieure

Version du firmware requise : 6.1.6 ou ultérieure

Étape 2 – Lancer la calibration avancée de la caméra

Dans la barre d'outils supérieure, accédez à :

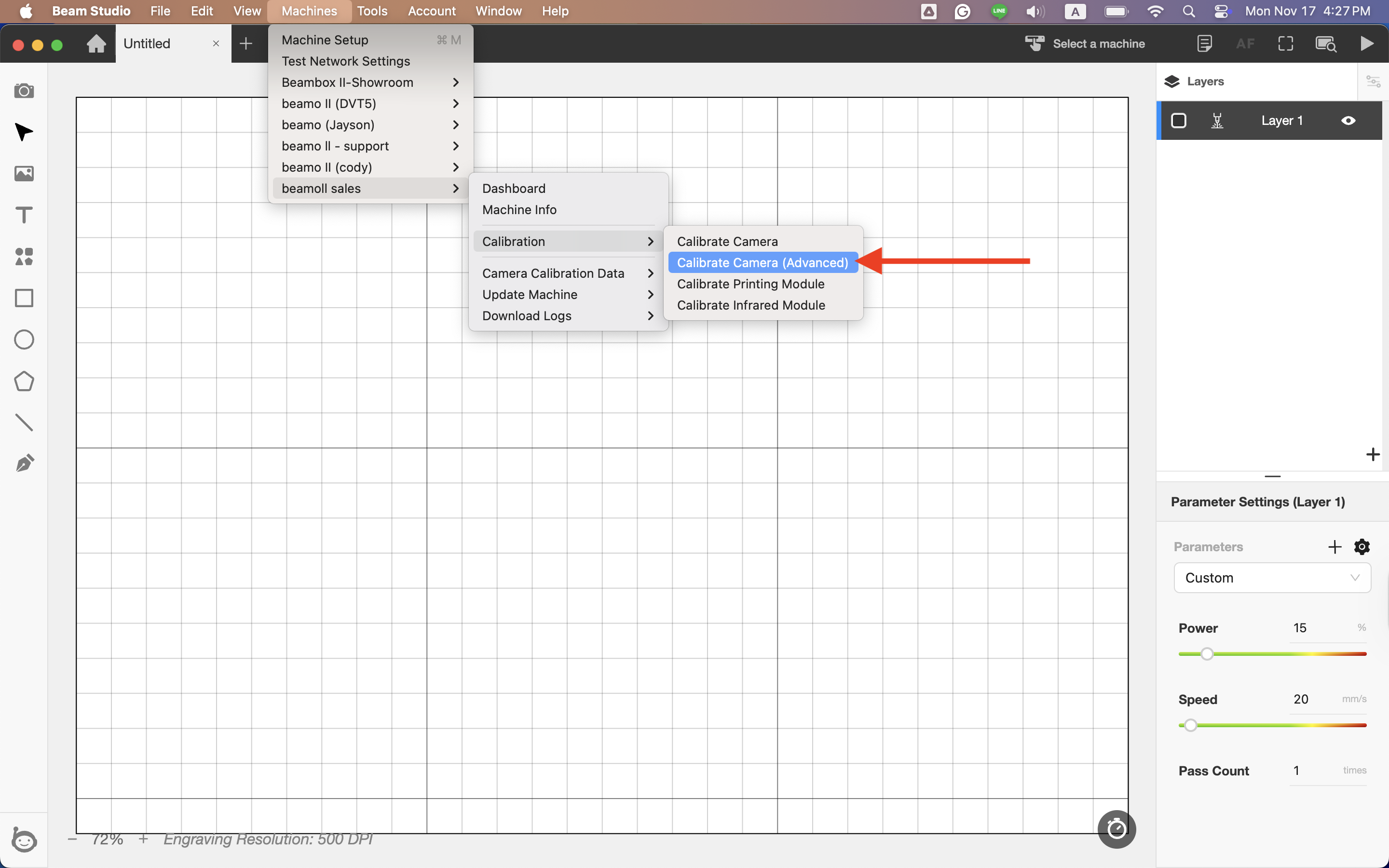

Machine → [Nom de votre machine] → Calibration → Calibration de la caméra (Avancée)

Étape 3 – Préparer la feuille à damier

Matériel requis :
Une feuille de papier blanc A4

Imprimer le motif de calibration :

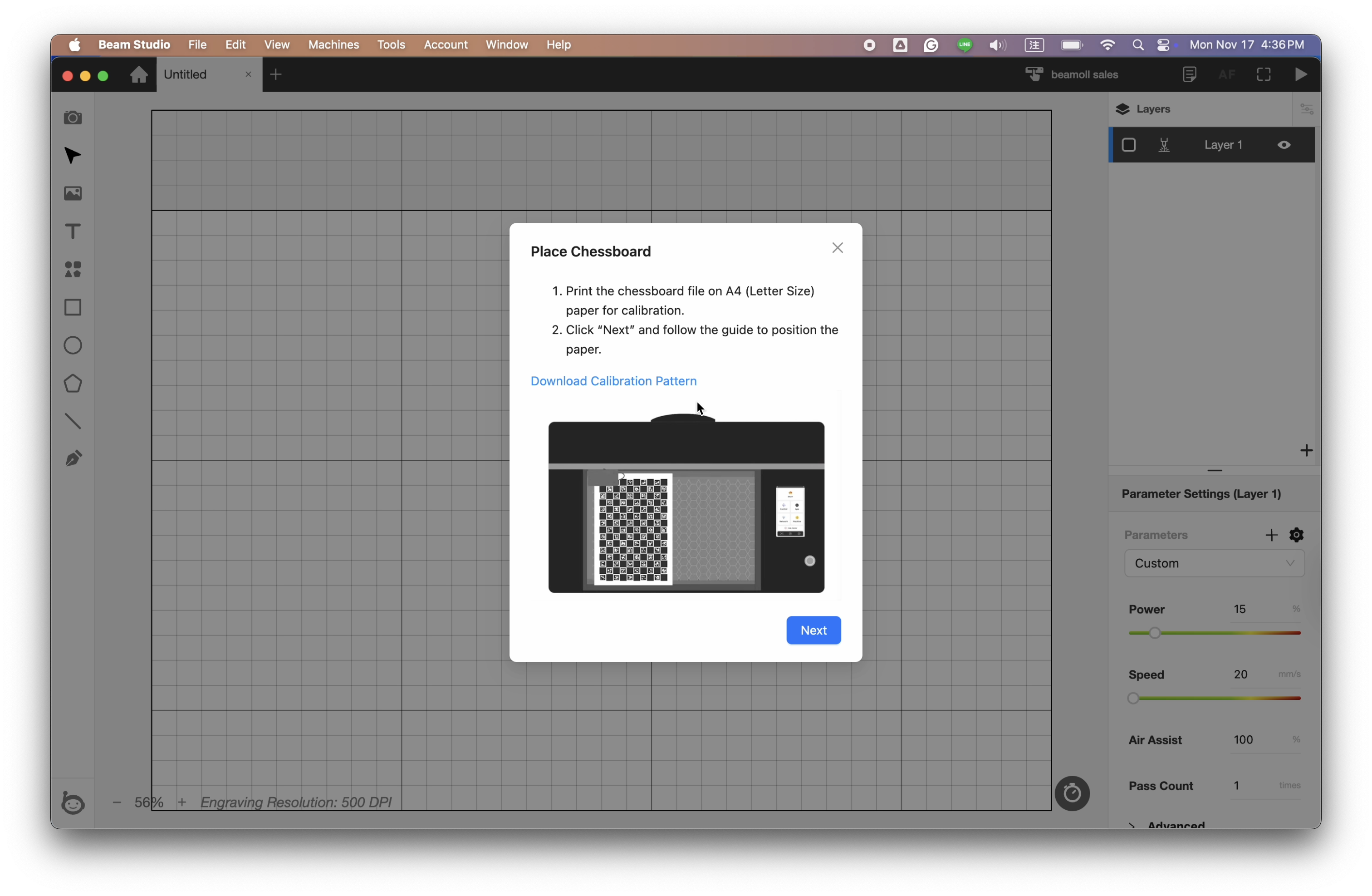

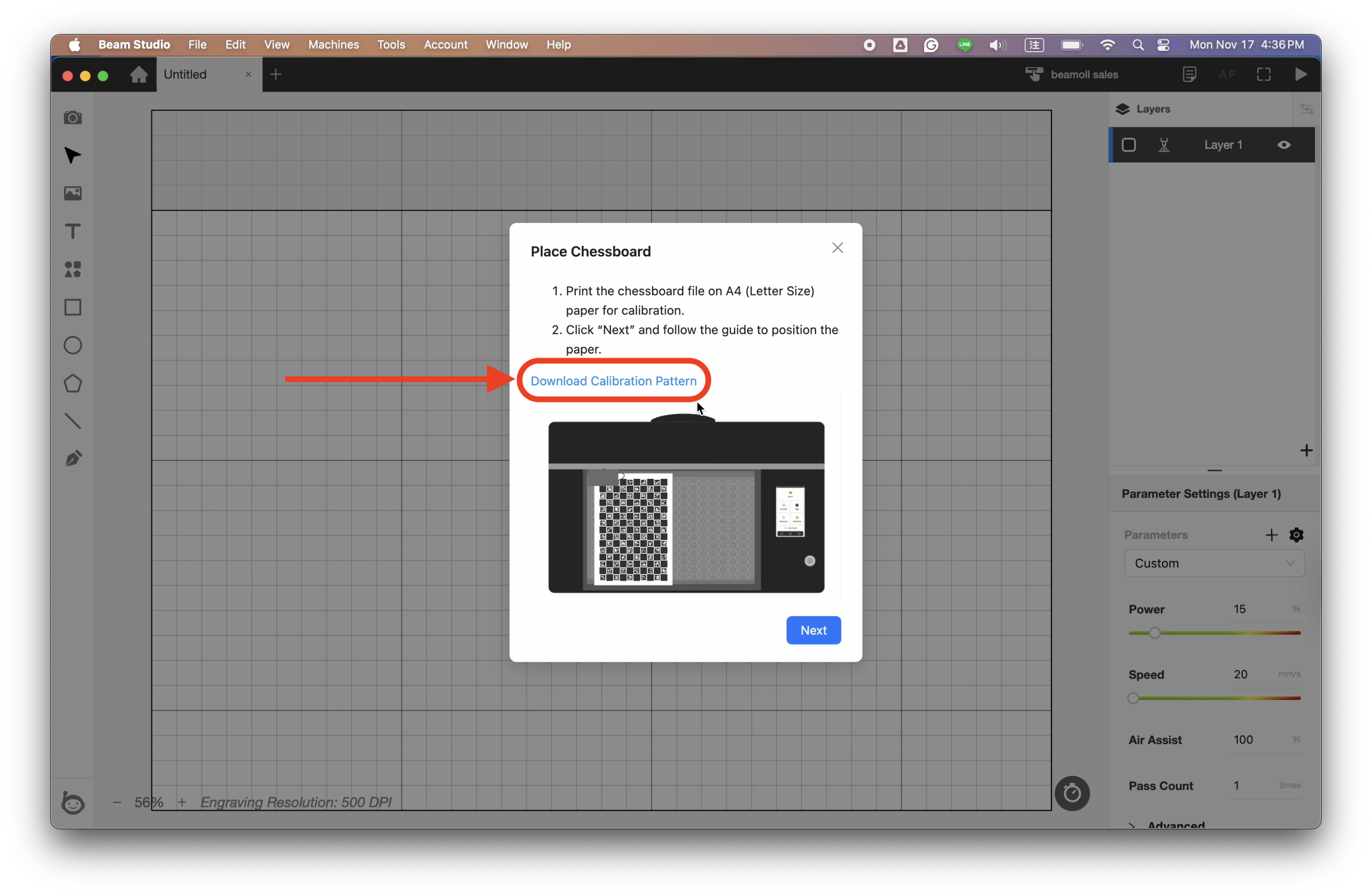

Téléchargez le motif de calibration et imprimez-le sur du papier A4.

Étape 4 – Positionner le damier

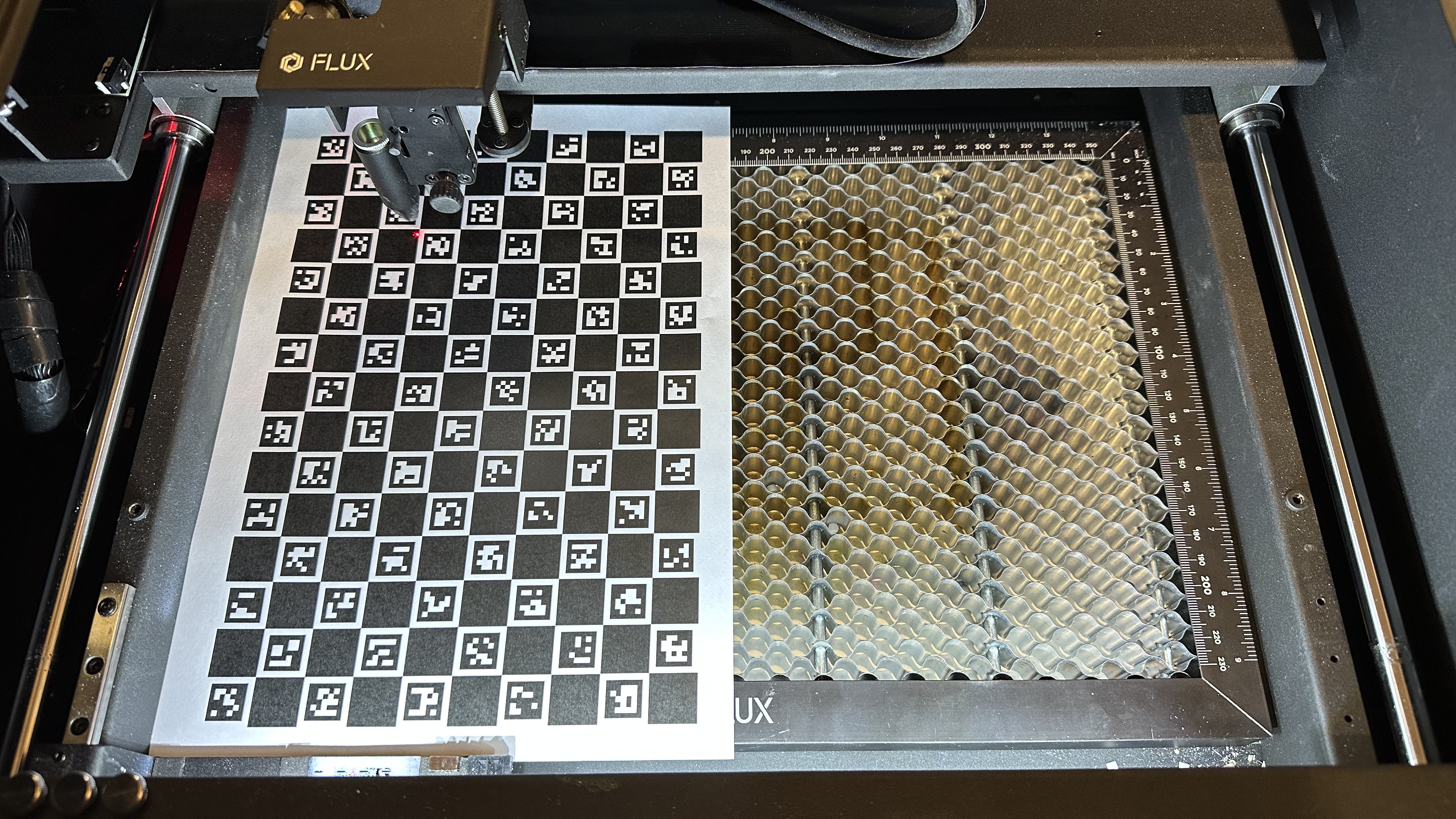

4-1 Placez le damier imprimé verticalement sur le côté gauche de la zone de travail.

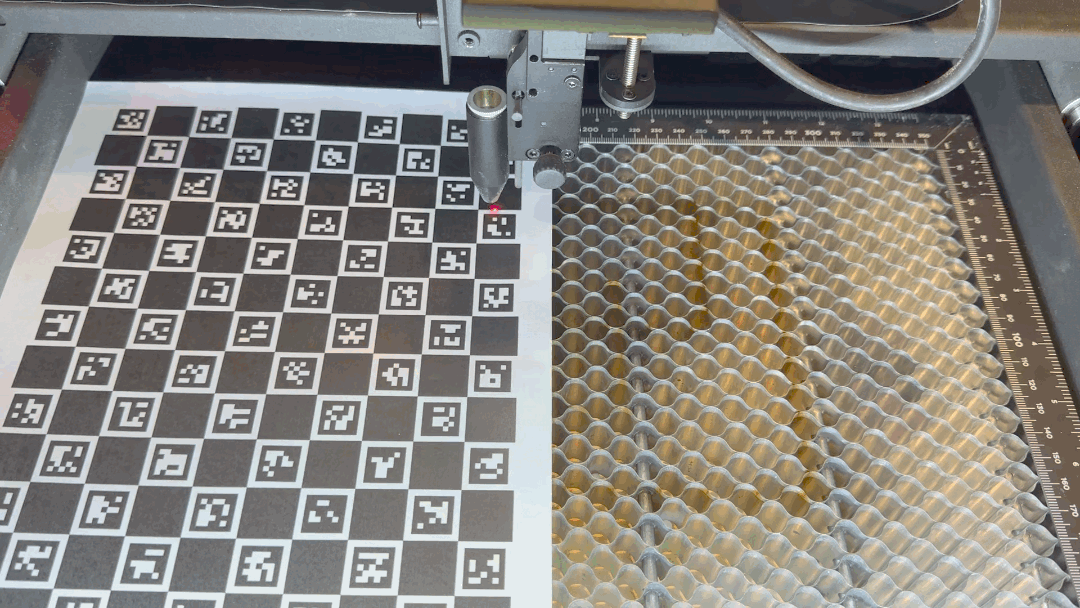

4-2 Déplacez la tête laser au-dessus du motif de calibration, abaissez la sonde pour effectuer la mise au point, puis cliquez sur « Suivant ».

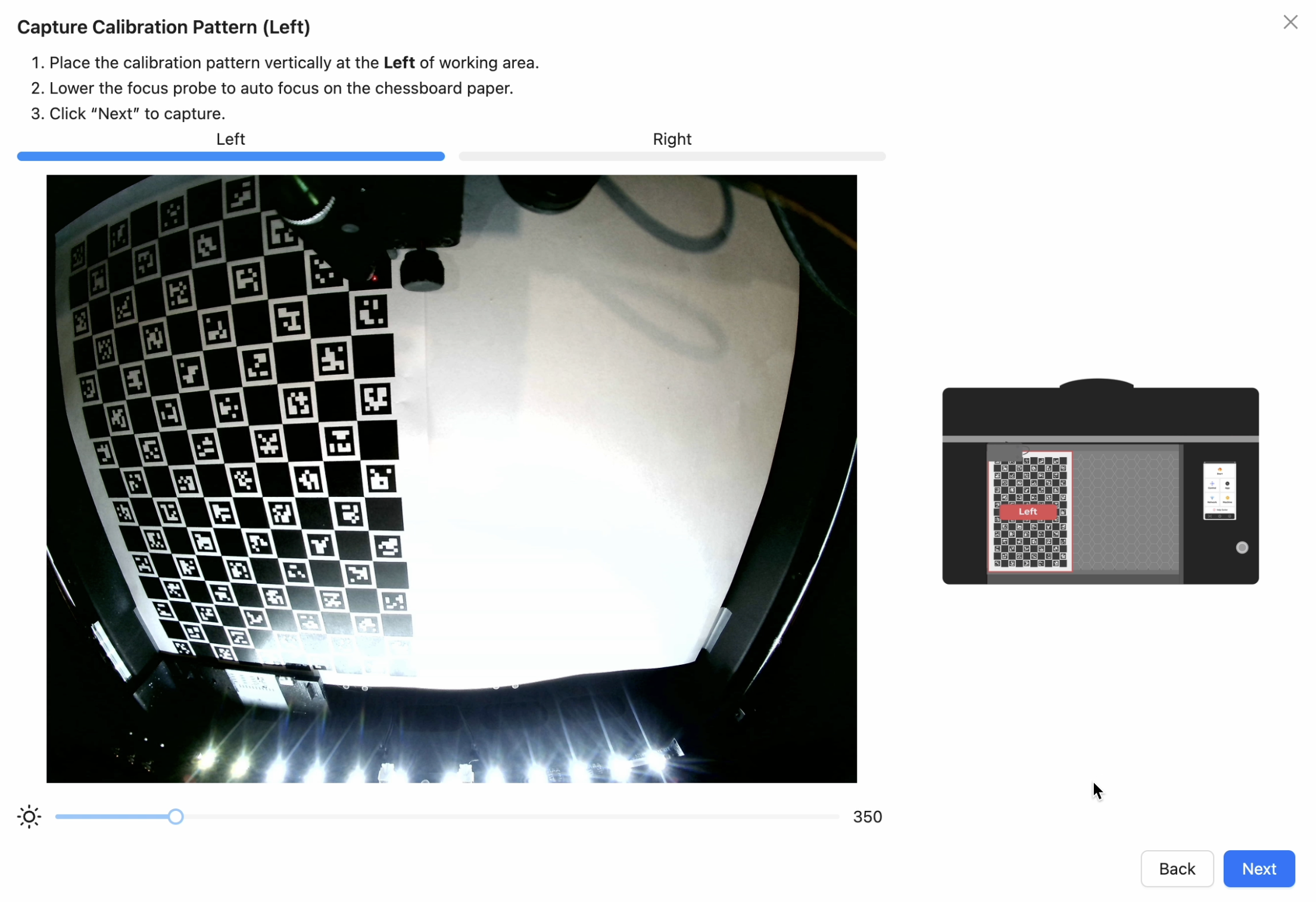

Étape 5 – Capturer le motif de calibration (Gauche)

Assurez-vous que le motif est entièrement visible dans l'aperçu, puis cliquez sur « Suivant ».

Étape 6 – Capturer le motif de calibration (Droite)

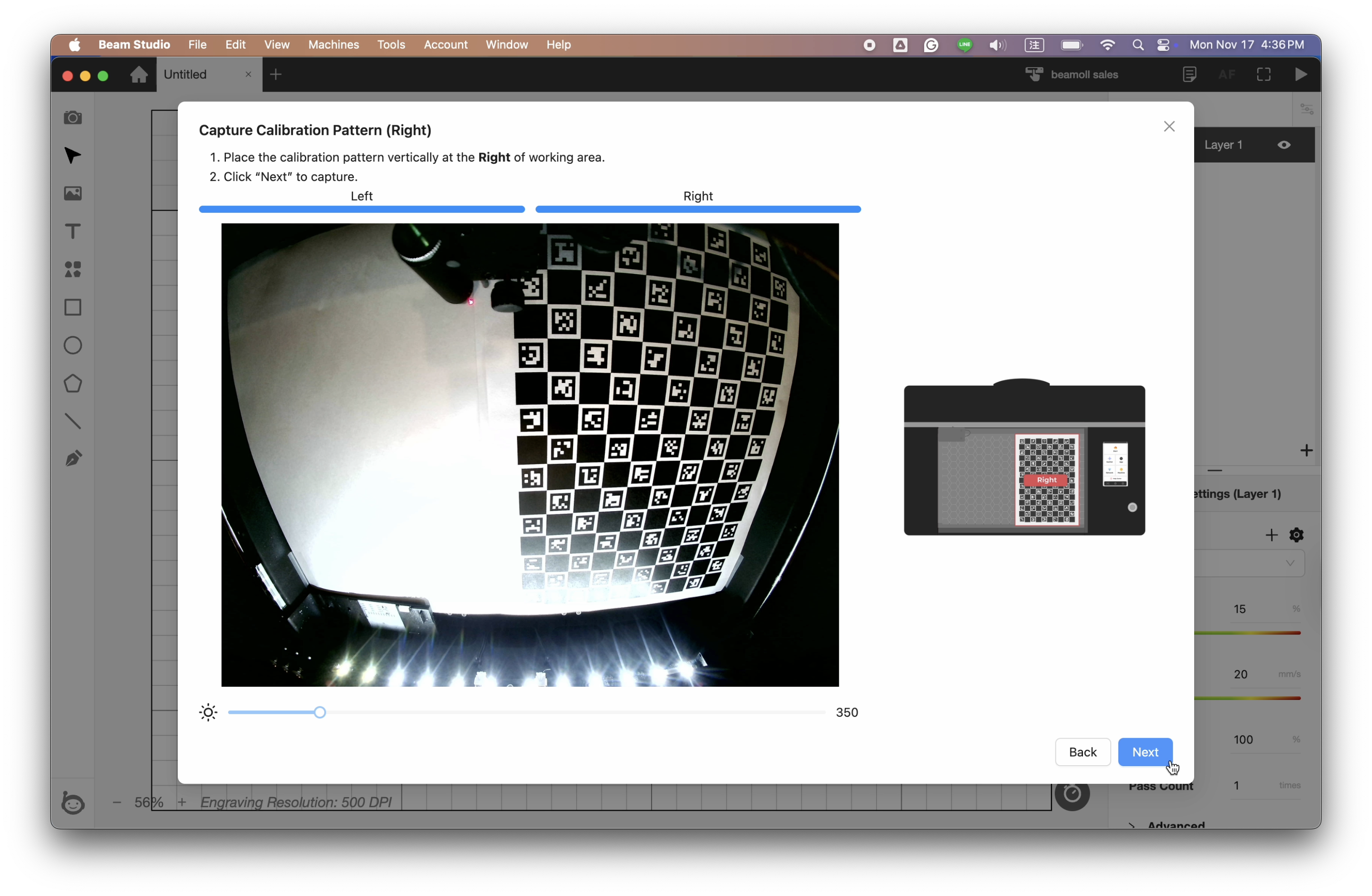

Placez le motif de calibration verticalement sur le côté droit de la zone de travail.

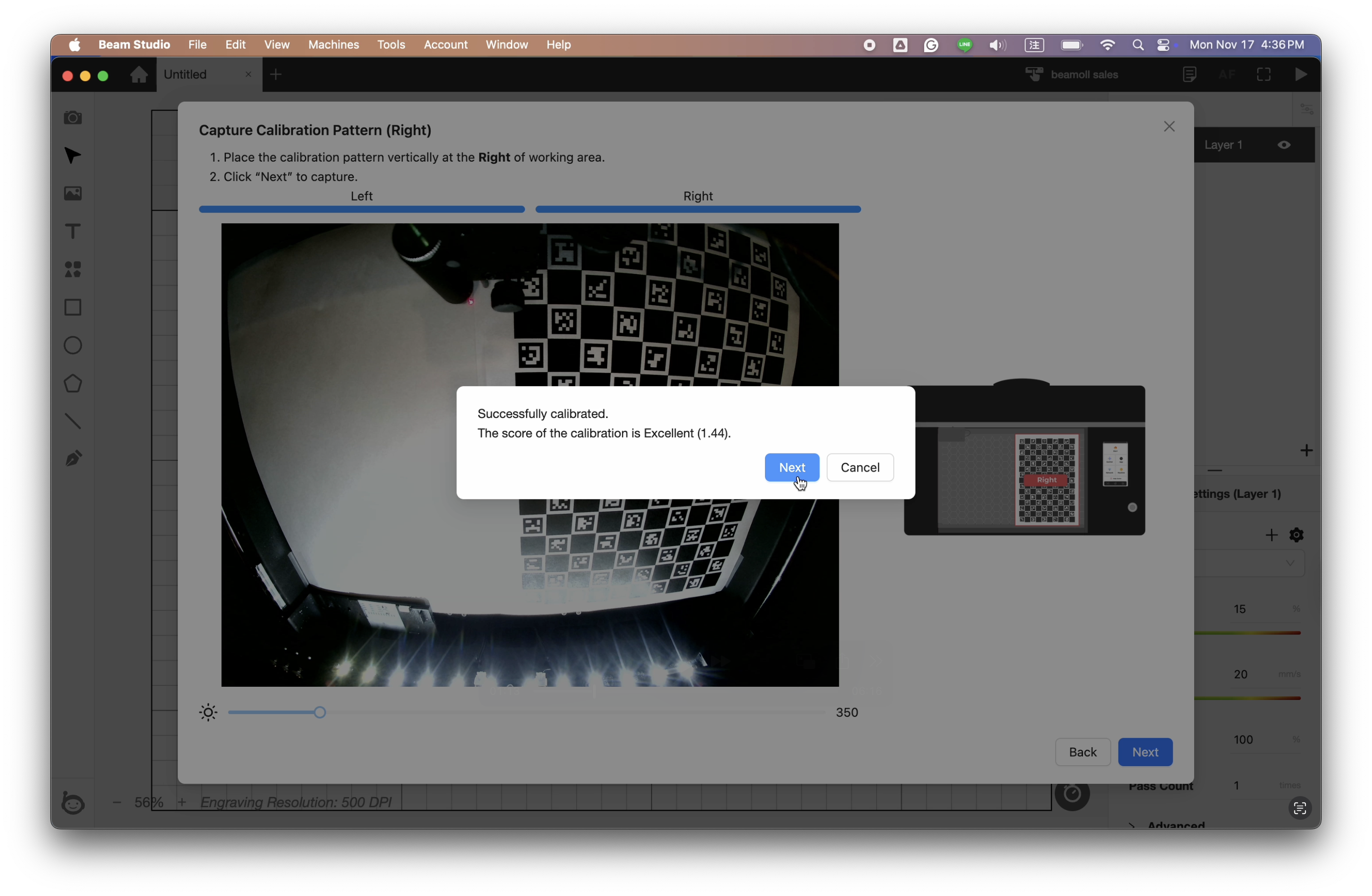

Lorsqu'il est entièrement visible dans l'aperçu, cliquez sur « Suivant ».Une fois que le score de calibration affiche Excellent, continuez en cliquant sur « Suivant ».
Si un score anormal apparaît, reprenez la photo jusqu'à obtenir un résultat valide.

Étape 7 – Graver les repères de calibration

7-1 Préparez deux feuilles de papier A4 et assemblez-les avec du ruban adhésif pour former une surface d'environ 19–28 cm de hauteur et 31–40 cm de largeur, ou utilisez une planche en bois de couleur claire de taille similaire.

7-2 Placez la feuille préparée à l'intérieur de la machine et fixez les quatre coins avec du ruban de masquage.

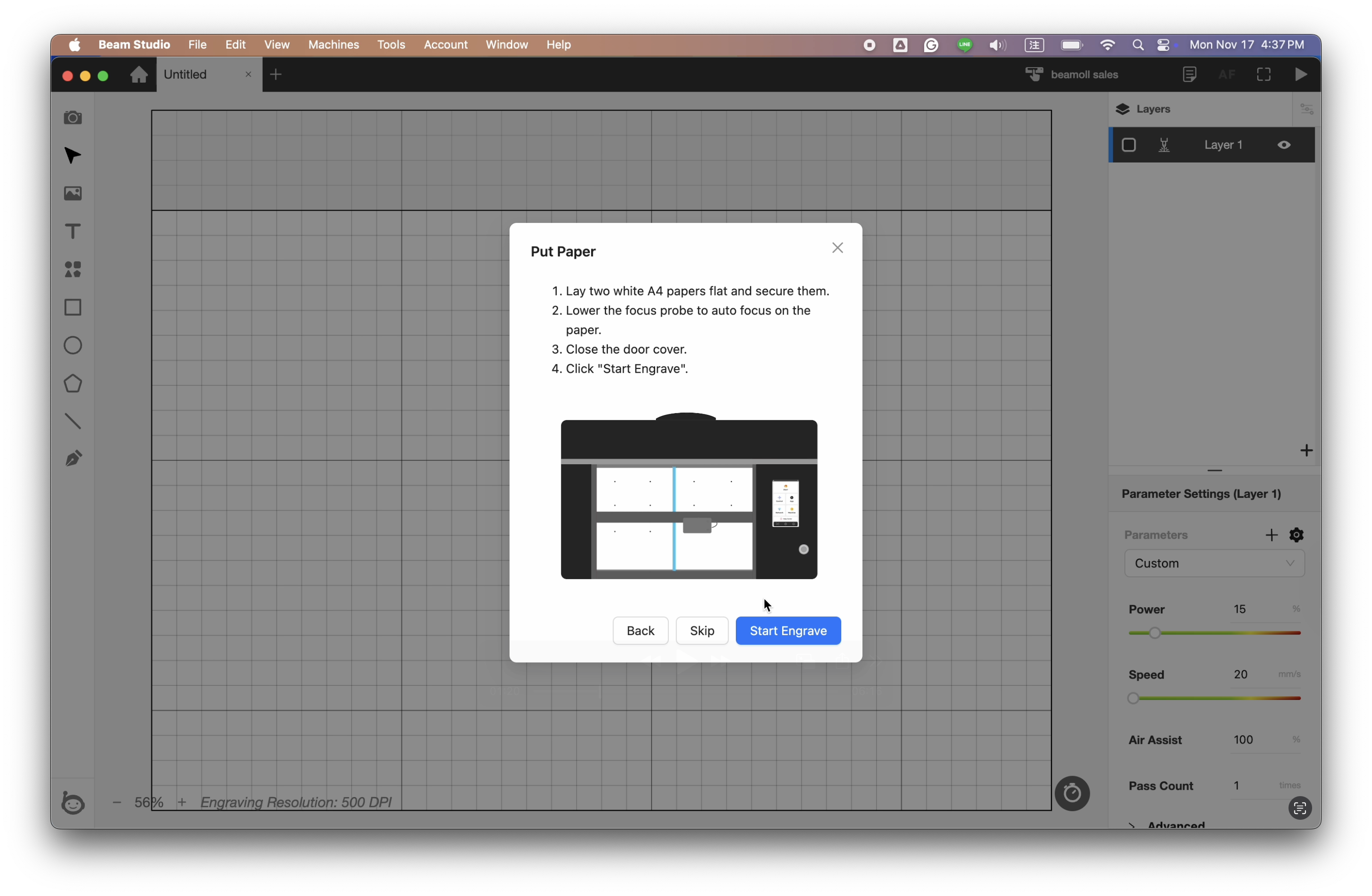

7-3 Cliquez pour commencer la gravure des repères de calibration.

7-4 Après avoir confirmé que les 16 points ont été gravés, cliquez sur « Suivant ».

Étape 8 – Aligner les points de repère

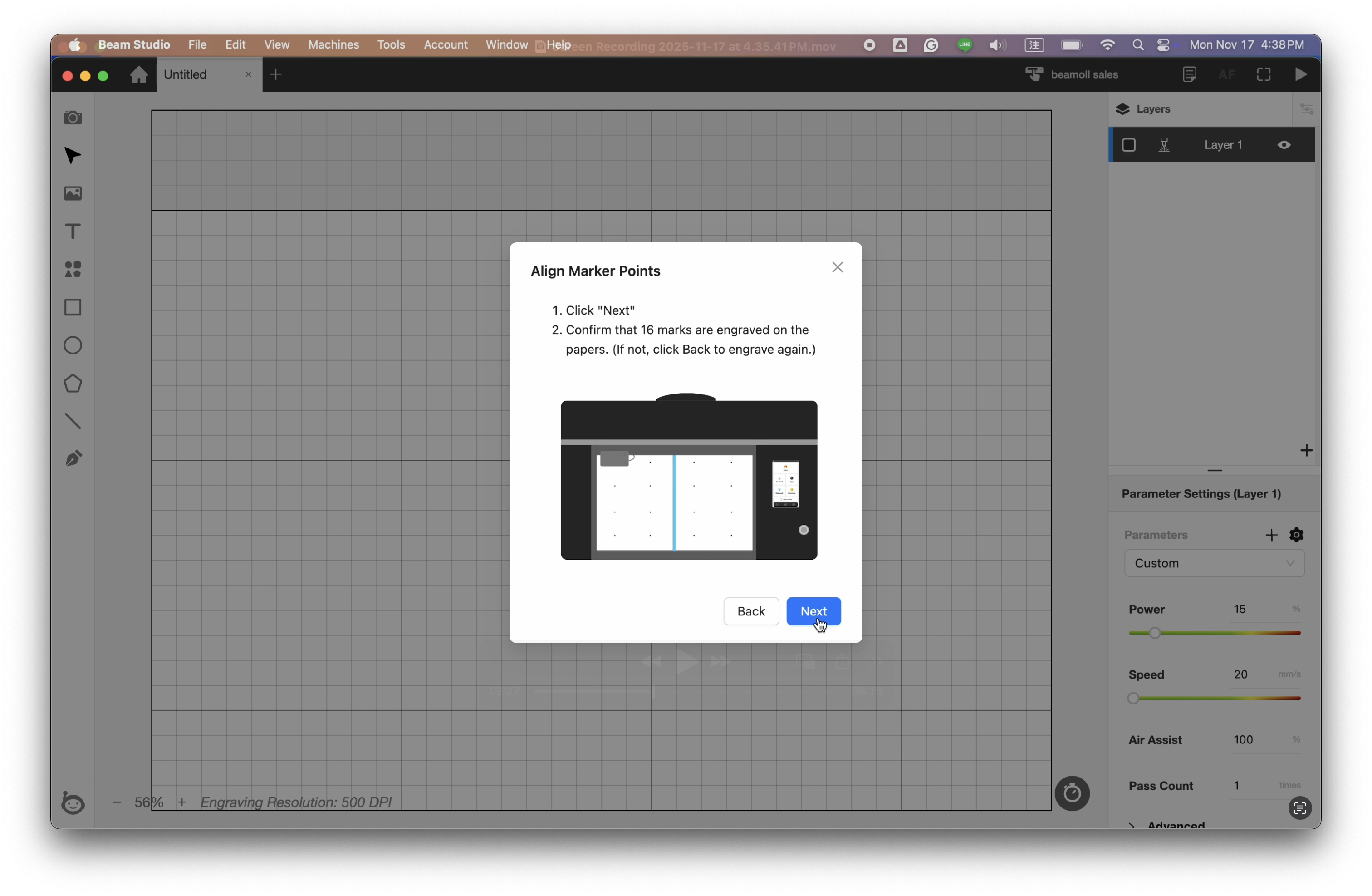

Effectuez un zoom avant, un zoom arrière ou ajustez l'exposition selon les besoins pour aligner soigneusement les marqueurs rouges afin qu'ils se superposent précisément aux points gravés.
