Formation LSO FLUX beamo II

Introduction

Le fonctionnement sécurisé de votre FLUX beamo II nécessite un Responsable de la Sécurité Laser (LSO) formé. FLUX a consulté des experts laser pour concevoir ce matériel de formation LSO FLUX beamo II afin de vous aider à respecter vos responsabilités de LSO et à garantir un fonctionnement sécurisé de votre FLUX beamo II.



Le premier document, la formation LSO FLUX beamo II, comporte trois parties :

• La première section, « Fonctionnement sécurisé du FLUX beamo II », décrit les procédures garantissant un fonctionnement sécurisé.
• La deuxième section, « Responsabilités du Responsable de la Sécurité Laser », décrit votre rôle en tant que Responsable de la Sécurité Laser pour votre FLUX beamo II.
• La troisième section, « À propos des lasers et de la sécurité laser », présente des informations générales sur les lasers et la sécurité laser ainsi que la réglementation applicable aux lasers.

Le deuxième document, « Programme de sécurité laser FLUX beamo II », est un document de programme de sécurité laser que vous pouvez adopter en tant que LSO de votre FLUX beamo II.

Le troisième document, « Procédure opérationnelle normalisée laser FLUX beamo II », est un document de procédure opérationnelle normalisée que vous pouvez adopter dans le cadre du Programme de sécurité laser FLUX beamo II.

Le quatrième document, « Panneau d'avertissement », est un panneau que vous pouvez utiliser comme mesure de conformité décrite dans la procédure opérationnelle normalisée si vous décidez de ne pas utiliser votre FLUX beamo II dans des conditions de Classee 1.



Fonctionnement sécurisé du FLUX beamo II :

Conditions de Classee 1

Votre FLUX beamo II est un laser de Classee 4. Cependant, certaines précautions de sécurité peuvent créer des « conditions de Classee 1 » autour du laser. Les conditions de Classee 1 signifient que les conditions sont incapables de produire des niveaux de rayonnement dangereux lors du fonctionnement normal.

Cela signifie que si vous choisissez d'utiliser la base d'extension beamo II en configuration sans passage comme décrit ci-dessous, des protections supplémentaires telles que lunettes de sécurité, panneaux et voyants d'avertissement ne sont pas nécessaires.

Cependant, même dans des conditions de Classee 1, toute personne utilisant le FLUX beamo II doit lire et respecter le manuel d'utilisation et toutes les instructions de l'application FLUX.

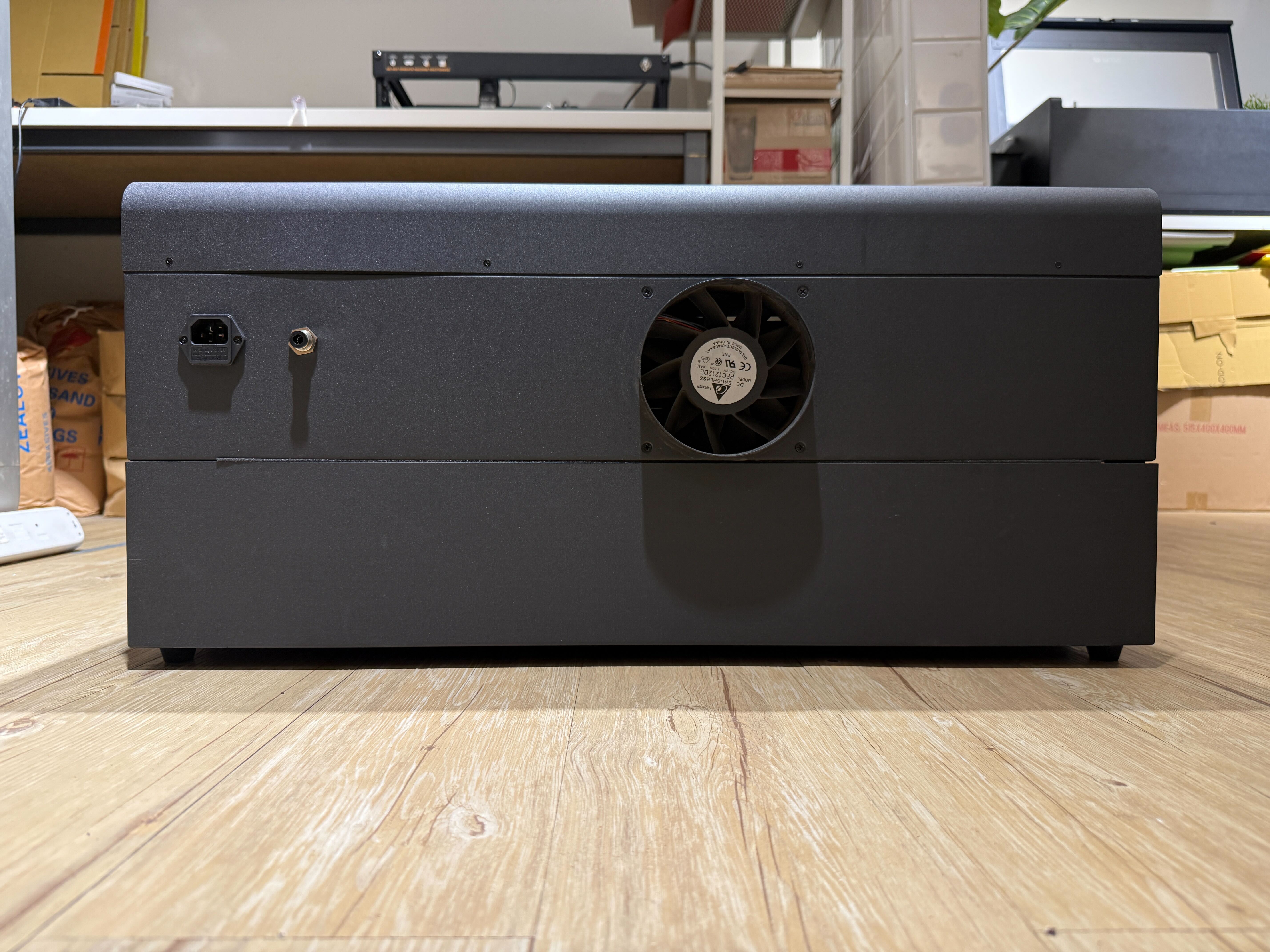

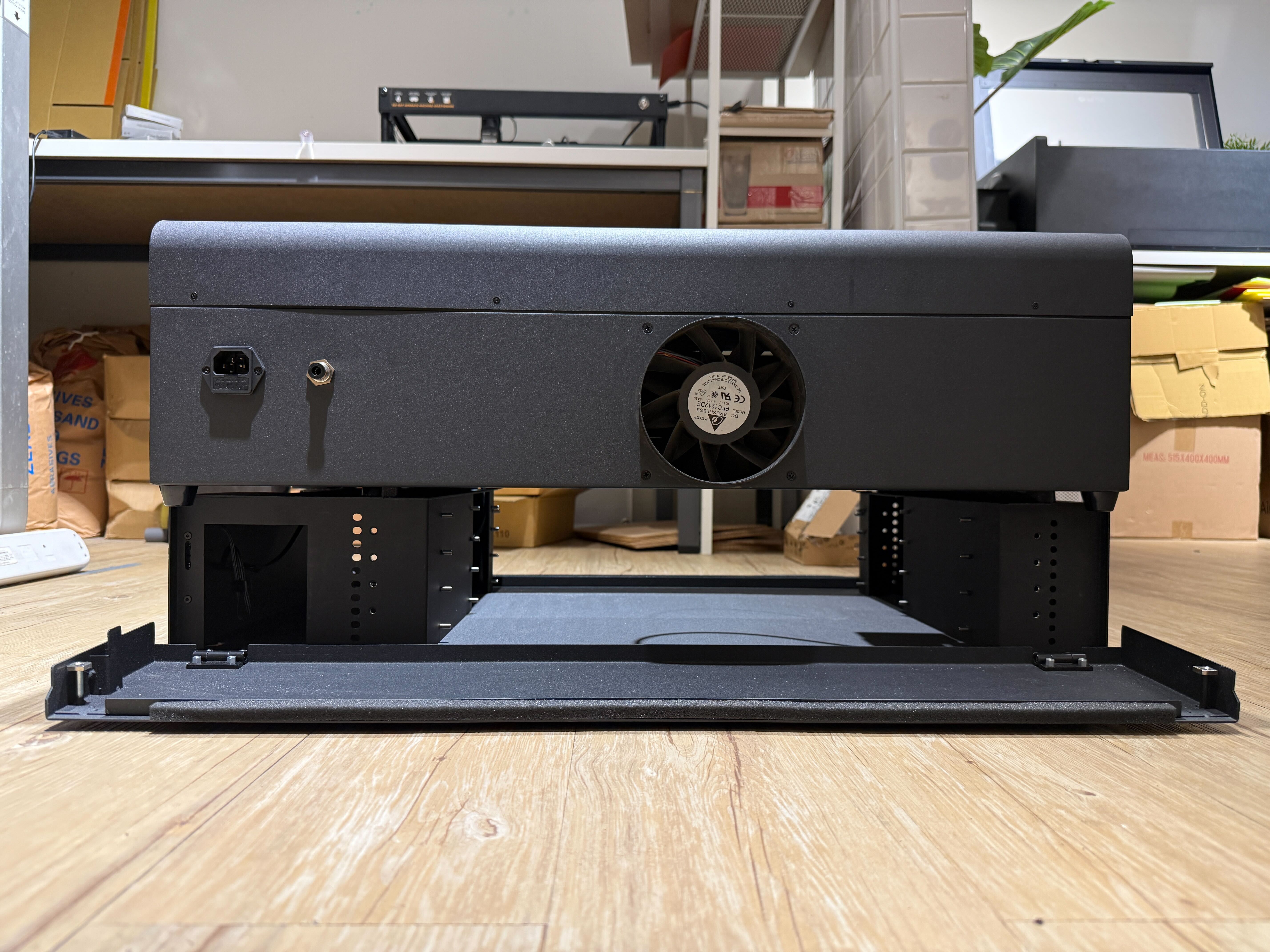

Configuration sans passage de la base d'extension beamo II

La configuration sans passage de la base d'extension beamo II sera disponible pour votre FLUX beamo II.

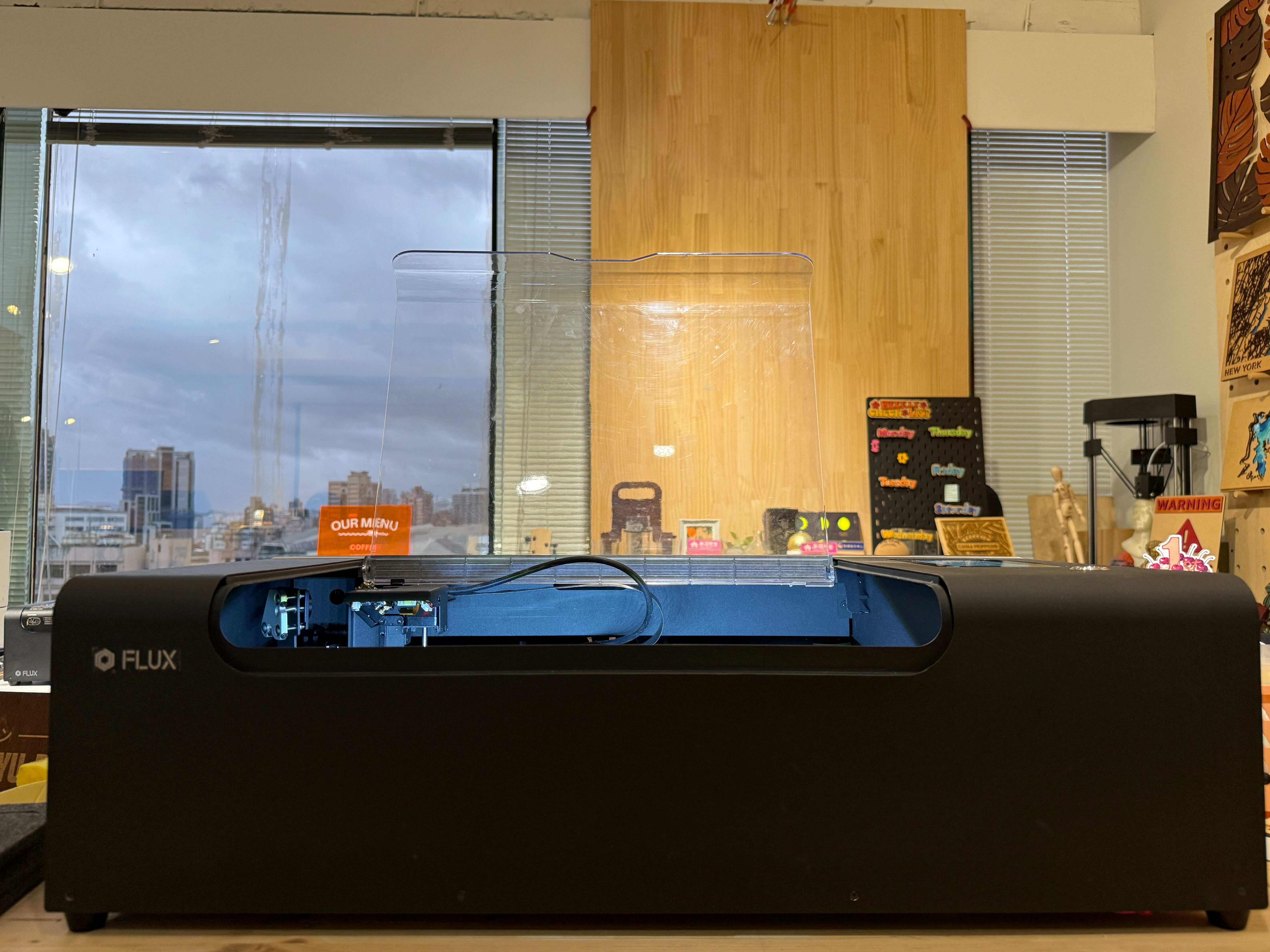

Dans la configuration sans passage, les capots avant et arrière de la base seront installés et serviront de bloqueurs de faisceau pour les ouvertures de passage.

Lorsque la fonction de passage du FLUX beamo II n'est pas utilisée, ces ouvertures peuvent être fermées avec les capots avant et arrière. Voir les photos ci-dessous.

Lorsque la base d'extension beamo II est installée en assemblage sans passage et que toutes les instructions du manuel et du logiciel FLUX, Beam Studio, sont suivies, les conditions de Classee 1 sont réunies et aucune précaution de sécurité laser supplémentaire n'est requise au-delà de la conformité au manuel et au logiciel FLUX, Beam Studio.

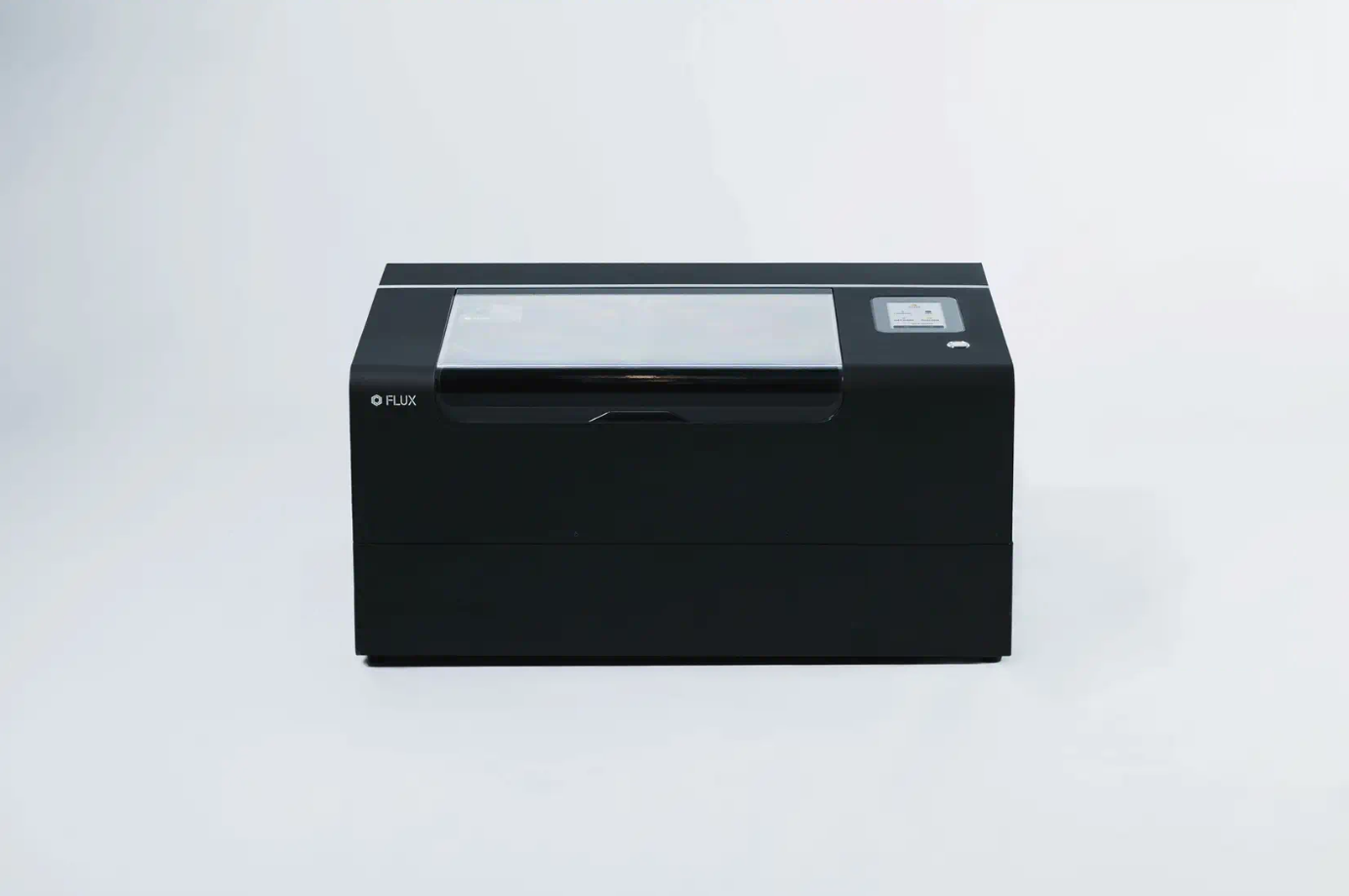

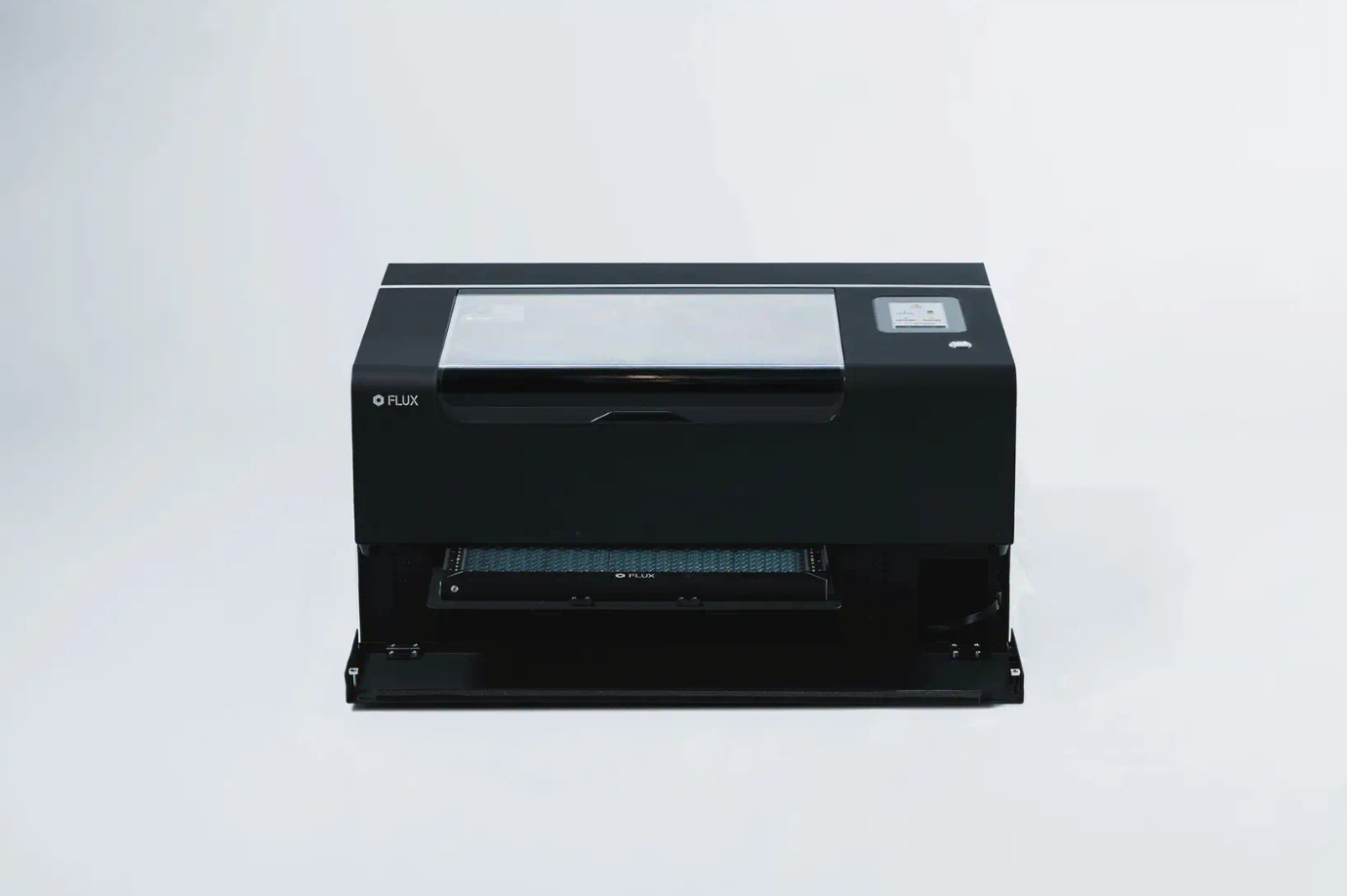

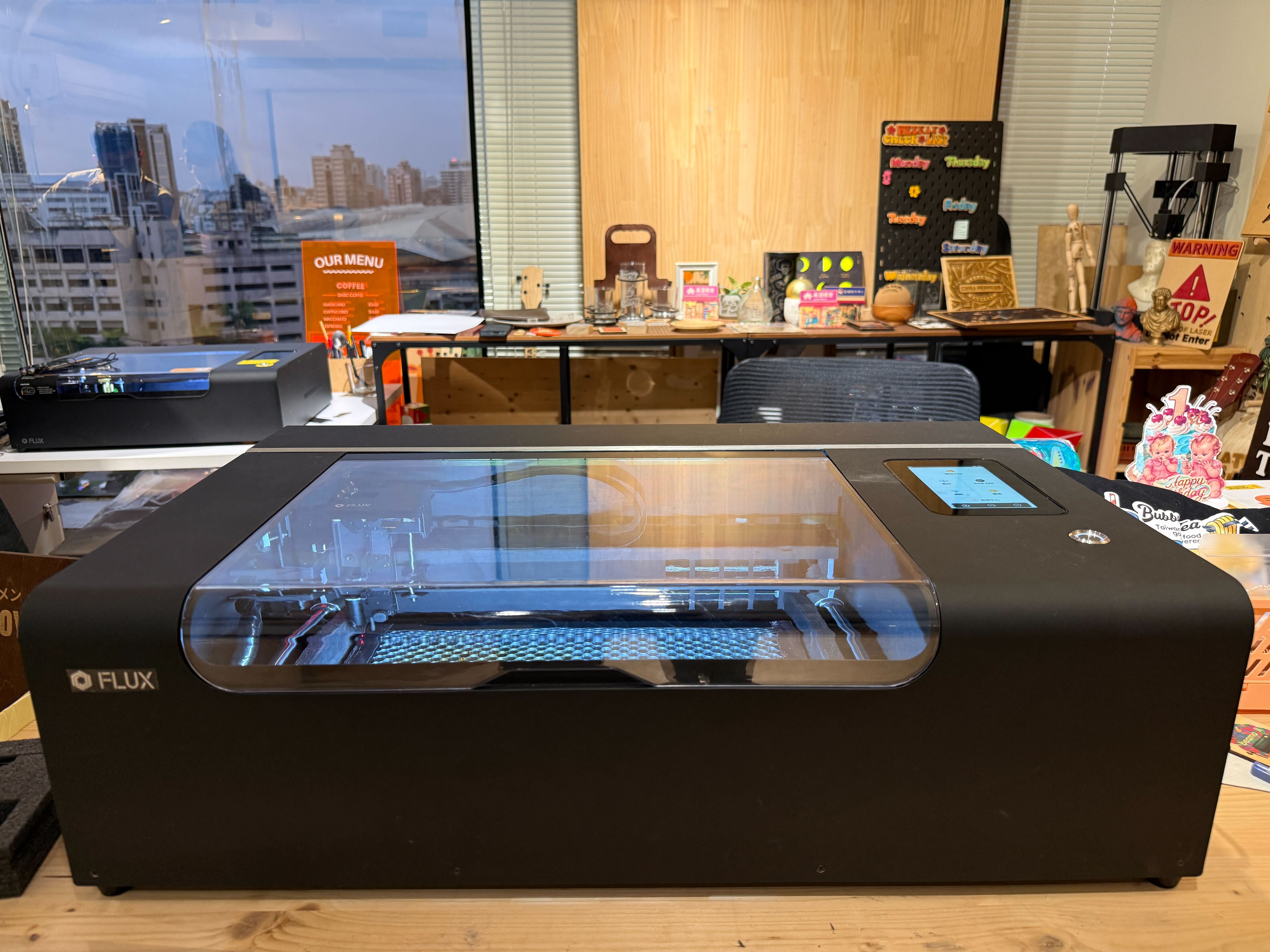

Assemblage avec passage	Assemblage sans passage



Fonctionnement en dehors des conditions de Classee 1

Si votre FLUX beamo II n'est pas utilisé dans les conditions de Classee 1, vous êtes responsable d'assurer un fonctionnement sécurisé. La procédure opératoire normalisée (SOP) fournie ne permet pas un fonctionnement sécurisé dans les conditions de Classee 4, le LSO doit donc en créer une qui le permette. En fin de compte, le LSO est responsable de définir ce que cela implique, de le décrire et de le faire respecter avec cette SOP, et l'opérateur laser est responsable d'assurer la conformité et le fonctionnement sécurisé. Voici quelques éléments clés d'une SOP de Classee 4 :



• Lunettes de protection appropriées
  Si vous n'avez pas de lunettes de protection, elles peuvent être achetées séparément auprès de FLUX. Pour plus d'informations, veuillez contacter support@flux.com, visitez le FLUX Web Shop, ou visitez le FLUX Help Center.



• Signalisation
  Un panneau de sécurité laser approprié est placé à l'entrée pour alerter les personnes des dangers à l'intérieur. FLUX a fourni un exemple de panneau (ci-dessous).



• Indicateurs lumineux et visuels
  Un voyant LED intégré à l'avant de la machine s'allume lorsque la machine est mise sous tension, et un écran tactile couleur intégré affiche l'état de la machine. Ces indicateurs signalent que le laser est en cours d'utilisation, présente une erreur ou est éteint.





• Verrouillage de sécurité laser

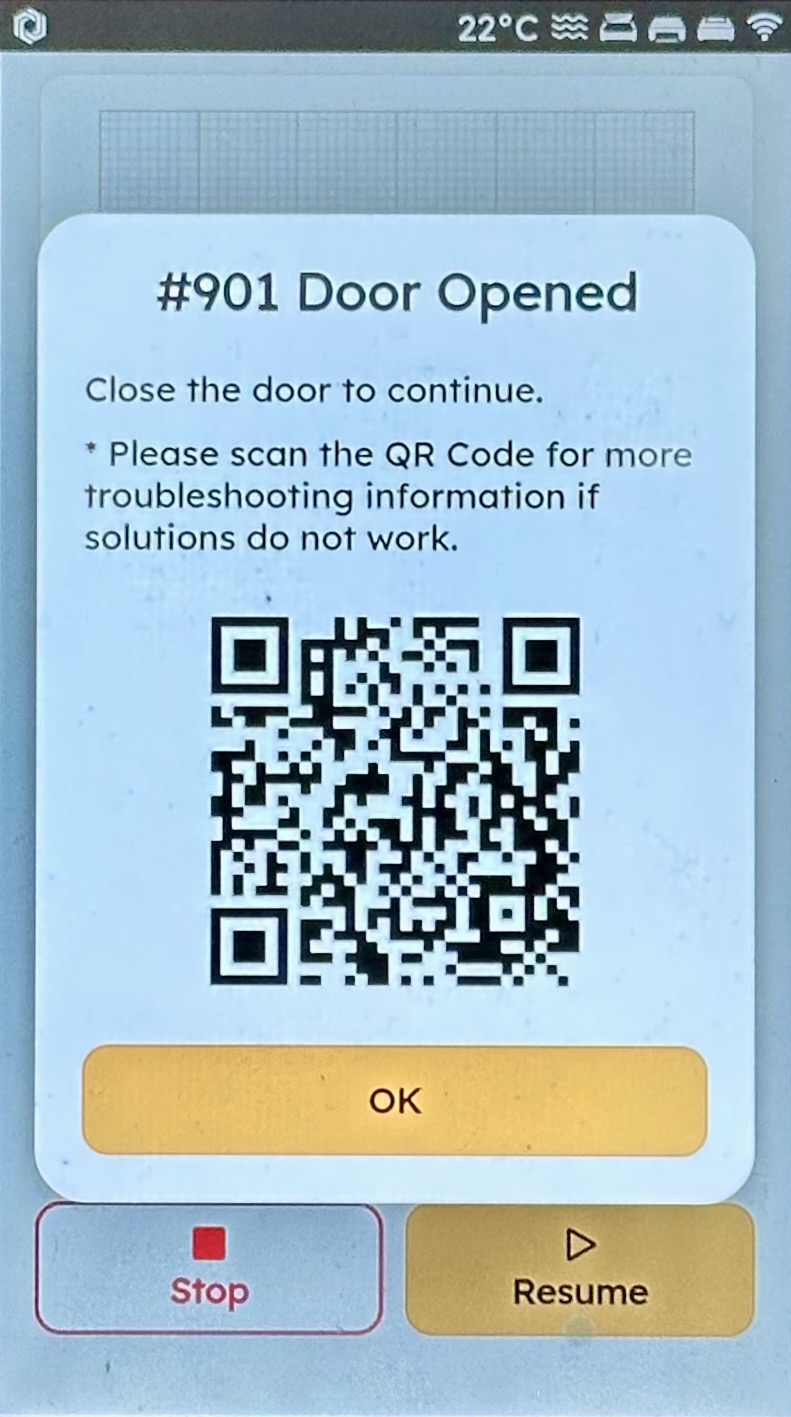

  • Les capteurs de porte physiques intégrés détectent si la porte est ouverte ou fermée. La machine ne fonctionne que lorsque la porte est complètement fermée, ce qui signifie qu'elle n'émet aucun laser lorsque la porte est ouverte. Pendant une tâche laser, si la porte est ouverte, la machine s'arrête immédiatement et une erreur s'affiche à l'écran pour rappeler à l'utilisateur de fermer la porte et de continuer.

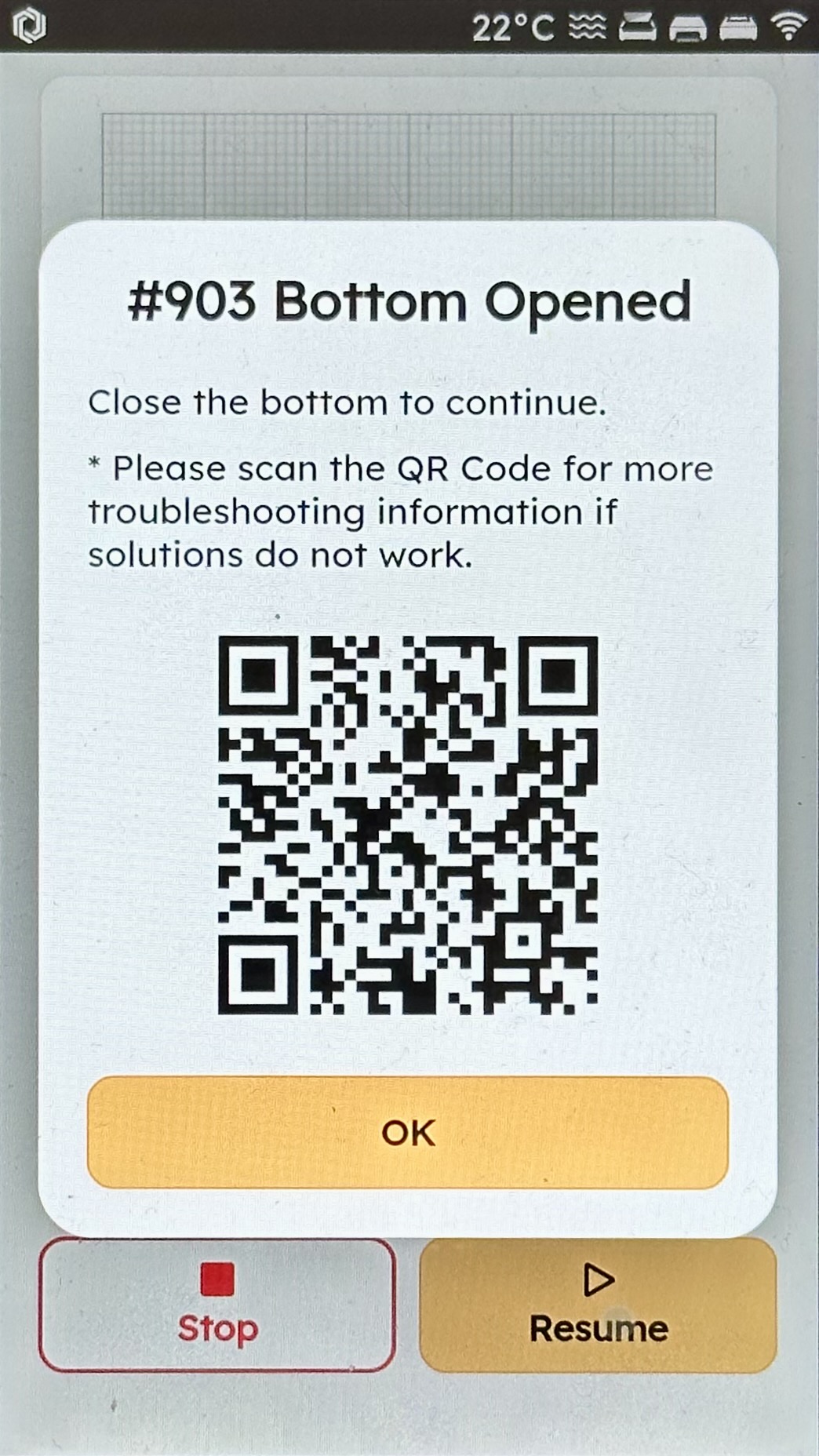

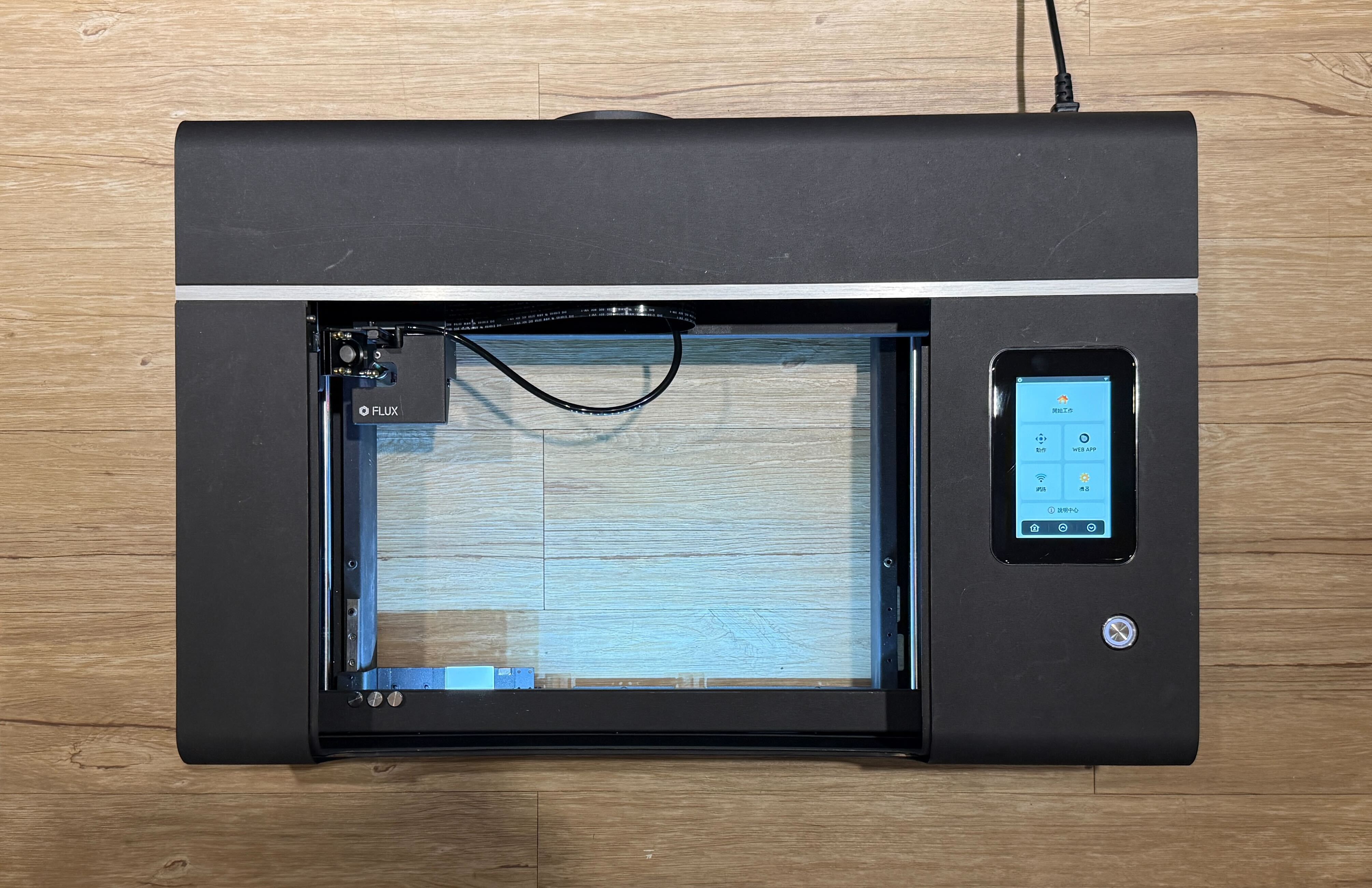

  • Un autre capteur intégré sous la machine détecte si la base d'extension ou la plaque inférieure d'origine de la machine est correctement installée. La machine ne fonctionnera pas si l'une ou l'autre n'est pas correctement installée.





Responsabilités du Responsable de la Sécurité Laser :



Le RSL et votre programme de sécurité laser

La norme ANSI Z136.1 décrit les directives pour un programme de sécurité qui minimisera les dangers d'un laser de Classee 4 comme le FLUX beamo II. La responsabilité principale en matière de sécurité incombe à une personne désignée comme Responsable de la Sécurité Laser, ou RSL. Ce document est conçu pour vous aider à agir en tant que RSL pour une ou plusieurs unités FLUX beamo II. Il ne fournit pas suffisamment d'informations pour vous conseiller en tant que RSL pour tout autre laser.

Le RSL vérifie la classification du laser. Le RSL détermine le niveau de danger en tenant compte des caractéristiques du laser et crée une procédure opérationnelle normalisée (PON) qui détermine quelles mesures de contrôle (comme des verrouillages supplémentaires, une formation et des lunettes de protection) doivent être utilisées.

Le RSL est ensuite responsable d'aider et de former les autres utilisateurs de laser, d'assurer la conformité en matière de sécurité, d'analyser les risques potentiels, de fournir les équipements de protection, de veiller au respect de toutes les réglementations, y compris (aux États-Unis) celles du CDRH, de l'OSHA et des réglementations des États, ainsi que d'auditer l'utilisation du laser pour s'assurer qu'il est utilisé en toute sécurité.

Au-delà de ces responsabilités, le RSL doit également recommander et approuver les panneaux, les étiquettes, les équipements de protection, les installations, les équipements et toute modification, tenir des registres, approuver le fonctionnement du système laser et enquêter sur les accidents le cas échéant. Le RSL est ultimement responsable de déterminer si et comment un laser peut être utilisé en toute sécurité.



Procédure opérationnelle normalisée

Sur la base de l'analyse des risques, le RSL doit créer une procédure opérationnelle normalisée (PON) décrivant les mesures de contrôle nécessaires pour minimiser les risques. FLUX a également créé un exemple de PON (fourni ci-dessous) que vous pouvez utiliser ou adapter à votre programme de sécurité laser FLUX beamo II.



À propos des lasers et de la sécurité laser :

En quoi les lasers sont différents

Les lasers sont un type unique de source lumineuse, distinct de la lumière conventionnelle à plusieurs égards. La plupart des lumières sont composées de plusieurs couleurs rayonnant dans diverses directions. La lumière laser, cependant, diffère sur trois aspects clés :

1. Lumière monochromatique
   La lumière laser est monochromatique, ce qui signifie qu'elle est composée d'une seule longueur d'onde ou couleur. Pour le FLUX beamo II 30W CO2 Laser Cutter, le laser fonctionne à une longueur d'onde de 10 600 nanomètres, située dans le spectre infrarouge et invisible à l'œil humain.
2. Lumière directionnelle
   La lumière laser est hautement directionnelle et peut se propager en ligne droite avec une divergence minimale. Cette caractéristique permet des capacités de découpe et de gravure précises, permettant au beamo II d'atteindre une grande précision même sur de longues distances.
3. Lumière cohérente
   La lumière laser est cohérente, ce qui signifie que ses ondes sont synchronisées et alignées. Cette cohérence garantit que le faisceau reste concentré et peut être focalisé en un point fin pour des applications nécessitant une haute précision, comme la découpe de matériaux tels que l'acrylique de 7 mm ou le bois de 5 mm.



Contexte du laser

Le premier laser jamais créé utilisait une lampe stroboscopique et un cristal de rubis. L'énergie de la lampe stroboscopique était amplifiée dans le cristal de rubis, le stimulant à émettre un rayonnement électromagnétique non ionisant à une longueur d'onde de 694 nanomètres. Le terme « LASER » est issu de cette expérience révolutionnaire, signifiant Light Amplification through Stimulated Emission of Radiation.

Initialement, ces lasers étaient connus sous le nom de lasers « à état solide » car leurs composants actifs étaient des cristaux solides. Après le développement des lasers à état solide, les lasers à gaz sont apparus. Ceux-ci ressemblent aux enseignes au néon, où l'électricité excite le gaz dans un tube, le faisant briller. Des miroirs spécialement réglés pour amplifier la lumière dirigent le faisceau laser hors du tube. Le FLUX beamo II 30W CO2 Laser Cutter utilise un laser à gaz, plus précisément un laser au dioxyde de carbone (CO2). Ce type de laser fonctionne dans le spectre infrarouge à une longueur d'onde de 10 600 nanomètres et est idéal pour la découpe et la gravure de matériaux grâce à sa puissance élevée et sa précision.

Plus récemment, les lasers à diode ont été développés. Les lasers à diode sont des dispositifs compacts construits de manière similaire aux micropuces ou aux LED, convertissant directement l'énergie électrique en lumière laser. Ces lasers se trouvent couramment dans des objets du quotidien comme les pointeurs laser. Bien que les lasers à diode soient très polyvalents, le FLUX beamo II utilise exclusivement son puissant laser CO2 pour les applications de découpe et de gravure, garantissant des performances optimales pour les tâches plus exigeantes telles que le traitement du bois, de l'acrylique, du cuir et d'autres matériaux.



Mesures

Quatre mesures sont utilisées pour décrire l'effet d'un laser.

Les joules mesurent l'énergie. Si vous éclairez un gramme d'eau jusqu'à ce qu'il absorbe 1 joule d'énergie, l'eau se réchauffera d'environ un quart de degré Celsius.

Les watts mesurent la puissance. Si vous allumez une lumière d'un watt pendant une seconde, elle émettra 1 joule pendant ce temps.

Les joules par centimètre carré mesurent l'exposition énergétique. Si vous concentrez cette lumière d'un watt sur un centimètre carré de papier et que vous l'éclairez pendant une seconde, ce joule se répartira sur le papier, et celui-ci chauffera légèrement, tout comme l'eau. Cependant, si vous le concentrez sur une surface 100 fois plus petite, le papier peut roussir et brunir.

Enfin, les watts par centimètre carré mesurent l'irradiance. Si vous continuez à éclairer le papier avec cette lumière d'un watt, elle continuera à ajouter des joules d'énergie. Si elle est concentrée sur un centimètre carré, le papier chauffera lentement. Si elle est concentrée sur une surface 100 fois plus petite, le papier peut prendre feu.



Dangers du faisceau laser

Les faisceaux laser peuvent être dangereux car l'énergie du laser peut endommager les yeux et la peau. Si le laser infrarouge principal de votre FLUX beamo II atteint un tissu biologique, il chauffera ce tissu. Cela peut causer des dommages aux yeux et à la peau. Le risque est plus élevé si le laser est plus puissant, s'il est plus concentré et s'il reste au même endroit pendant une période prolongée. Tous ces facteurs sont donc pris en compte lors de l'évaluation de la sécurité.

Le faisceau laser peut atteindre une personne de trois manières. Premièrement, le laser peut être dirigé directement vers la personne. Deuxièmement, par « réflexion spéculaire », le laser peut être réfléchi vers une personne. Troisièmement, par « réflexion diffuse », le laser frappe une surface qui n'est pas un miroir et disperse la lumière dans toutes les directions. Comme la lumière d'une réflexion diffuse est dispersée, elle est moins dangereuse que la lumière directe ou réfléchie, mais l'intensité peut encore être suffisante pour causer des dommages.

Bien que toute partie du corps puisse être endommagée par un faisceau laser, l'œil est particulièrement sensible et vulnérable. L'infrarouge lointain, comme le faisceau des lasers CO2, est absorbé par la cornée à l'avant de l'œil ; par conséquent, contrairement à de nombreux autres lasers, il ne présente pas de danger pour la rétine.



Classees de danger des lasers

Les lasers sont classés selon le niveau de rayonnement pouvant être rencontré pendant le fonctionnement normal.

Les lasers de Classee 1 sont incapables de causer des blessures lors d'un fonctionnement normal. Les lasers de Classee 1M sont identiques, sauf en cas d'utilisation d'optiques grossissantes. Le FLUX beamo II avec l'assemblage sans passage traversant est un laser de Classee 1.

Les lasers de Classee 2 sont incapables de causer des blessures en moins de 0,25 seconde. Les lasers de Classee 2M sont identiques, sauf en cas d'utilisation d'optiques grossissantes.

Les lasers de Classee 3R sont marginalement dangereux si le faisceau est dirigé vers l'œil. Les lasers de Classee 3B sont dangereux si le faisceau est dirigé vers l'œil, mais ne présentent généralement pas de danger oculaire si le faisceau est diffusé.

Les lasers de Classee 4 présentent des dangers pour les yeux et la peau, tant en cas d'exposition directe que diffuse. Le FLUX beamo II avec l'assemblage à passage traversant est un laser de Classee 4.



Réglementation relative aux lasers

Aux États-Unis, les fabricants de lasers comme FLUX sont réglementés par le Center for Devices and Radiological Health (CDRH) et doivent se conformer aux normes 21 CFR 1040.10 et 1040.11, qui constituent des lois fédérales. Dans de nombreux autres pays (mais pas aux États-Unis), les fabricants et les utilisateurs de lasers doivent se conformer à la norme IEC60825.

La norme ANSI Z136.1 est une norme volontaire qui décrit comment utiliser les lasers en toute sécurité. L'OSHA (une loi fédérale américaine qui s'applique aux lieux de travail mais pas aux domiciles privés) exige un programme de sécurité tel que celui décrit dans la norme ANSI.

Le CDRH exige que les appareils laser de Classee 4 disposent d'un ensemble défini de dispositifs de sécurité.

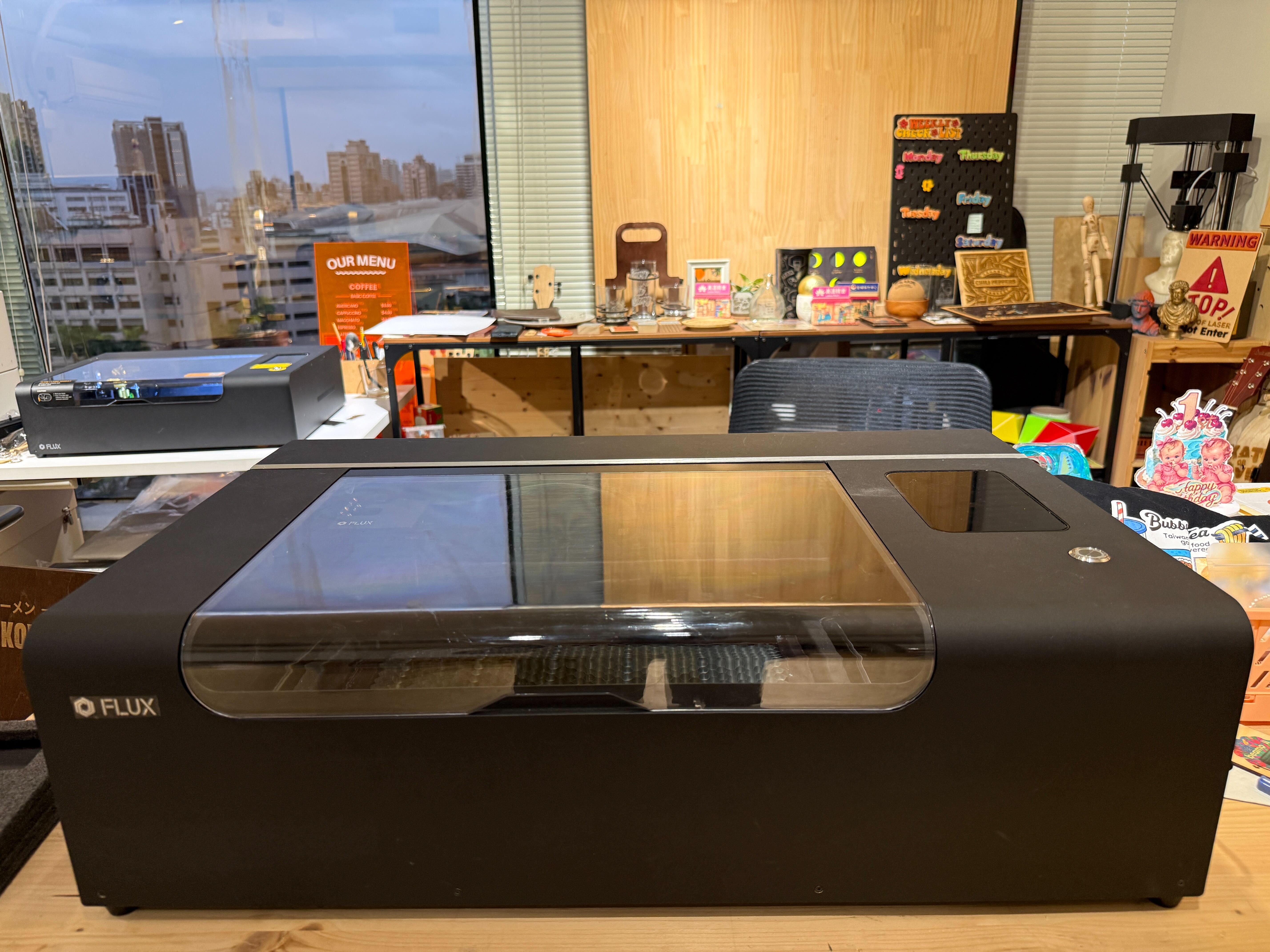

Le boîtier du FLUX beamo II empêche l'accès aux rayonnements laser excessifs et sert de protection. Les verrouillages de sécurité désactivent le laser si le couvercle est ouvert.

Le mot de passe de votre compte FLUX Software Beam Studio et le paramétrage optionnel d'un mot de passe sur l'écran tactile servent de contrôle par clé maître pour votre FLUX beamo II, empêchant toute utilisation non autorisée du laser.

L'écran tactile couleur du FLUX beamo II sert d'indicateur d'émission ; il affiche l'état exact de la machine et indique si le faisceau laser est actif.

Les commandes sont positionnées de manière à ce qu'aucune protection contre l'exposition au laser ne soit nécessaire pour les utiliser, et toutes les optiques de visualisation limitent l'exposition aux niveaux de Classee 1.

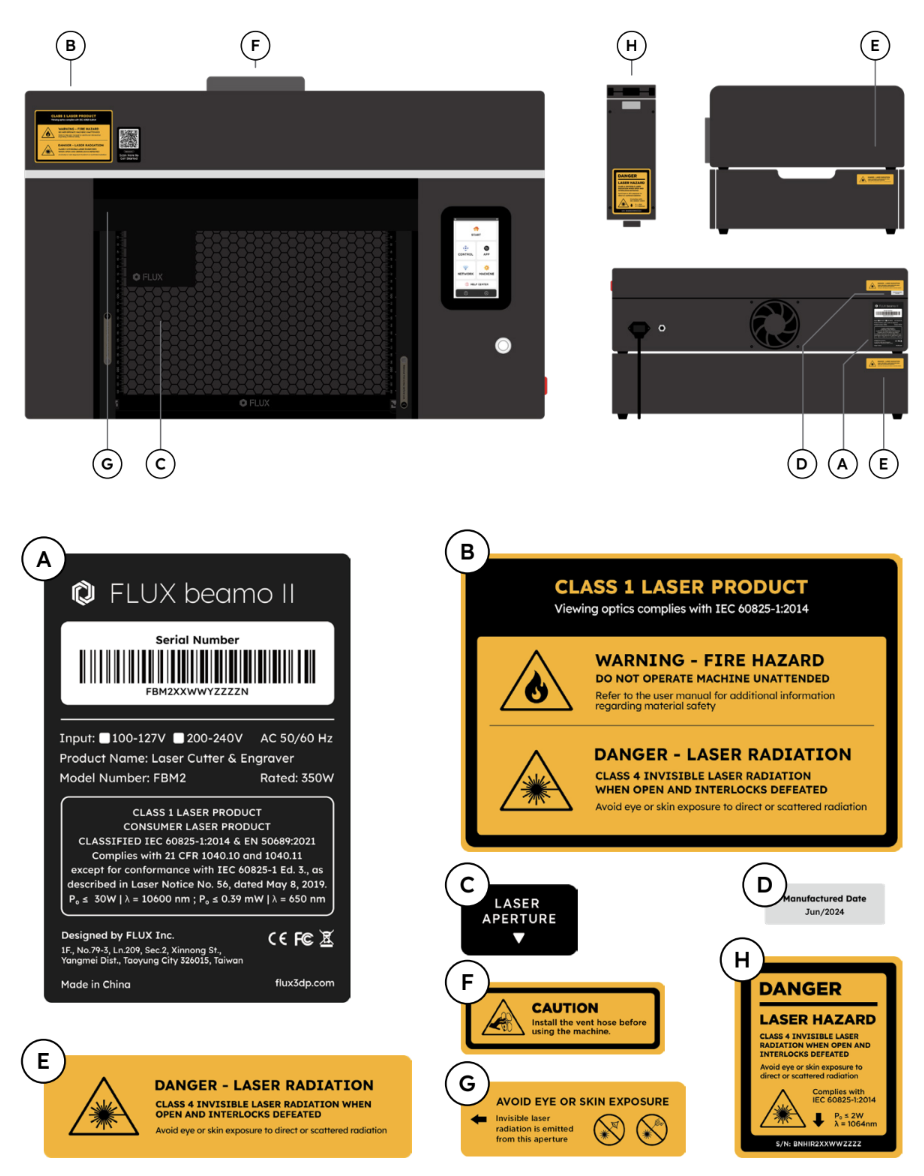

Certaines étiquettes sont également requises sur la machine conformément aux lois américaines et certaines lois internationales.

D'autres réglementations relatives aux lasers peuvent s'appliquer selon votre pays, votre état, voire votre ville, et les réglementations peuvent évoluer. Ces informations sont fournies pour vous aider à créer un programme de sécurité tel que décrit par la norme ANSI Z136.1, mais ne constituent pas un conseil en matière de conformité légale.



Dangers non liés au faisceau

Votre FLUX beamo II peut être exposé à des dangers supplémentaires. Pour minimiser les risques, utilisez toujours votre FLUX beamo II conformément au manuel et suivez toutes les instructions dans Beam Studio.



Électricité

Votre FLUX beamo II utilise un adaptateur secteur 100V-240V vers DC24. Le contournement des dispositifs de sécurité, des fonctions ou des capteurs, l'utilisation d'un laser dont le boîtier est endommagé, toute intervention non autorisée ou toute autre utilisation non conforme au manuel peut vous exposer à des tensions dangereuses, voire mortelles.



Contaminants atmosphériques générés par le laser

Lors de l'utilisation d'un laser pour traiter des matériaux, divers contaminants atmosphériques potentiellement dangereux peuvent être produits. L'air doit être filtré pour éliminer ces contaminants. Suivez le manuel d'utilisation de votre FLUX beamo II pour vous assurer que toutes les émissions sont correctement traitées ou évacuées vers l'extérieur où elles peuvent se dissiper en toute sécurité.



Rayonnement non ionisant du processus

Le traitement des métaux avec un laser peut libérer de la lumière ultraviolette. Si votre FLUX beamo II produit une lumière vive qui ne peut pas être regardée confortablement, détournez le regard.



Rayonnement non ionisant collatéral

Le matériau qui produit le faisceau laser peut émettre des niveaux nocifs de lumière UV et/ou IR. Le FLUX beamo II a été testé pour garantir que des niveaux nocifs ne sont pas présents à l'extérieur du boîtier ou lorsqu'on regarde à travers le couvercle de la porte.





Programme de sécurité laser FLUX beamo II

CHAMP D'APPLICATION

Ce programme s'applique au Laser FLUX beamo II utilisé par Propriétaire du FLUX beamo II. Ce programme est basé sur les directives de la norme ANSI Z136.1-2014, American National Standard for Safe Use of Lasers. La mise en œuvre appropriée de ce programme garantira que les expositions au laser restent toujours en dessous des limites d'exposition maximale permise (EMP).



RESPONSABLE DE LA SÉCURITÉ LASER

Une personne désignée comme Responsable de la Sécurité Laser (RSL) aura la responsabilité et l'autorité d'assurer la conformité à ce programme. Le RSL devra :

• Fournir des évaluations des risques pour le laser FLUX beamo II
• Spécifier les mesures de contrôle pour le laser FLUX beamo II et assurer leur mise en œuvre
• Approuver les procédures, les modes opératoires normalisés, les équipements de protection, les panneaux et les étiquettes
• S'assurer que tout le personnel utilisant le laser reçoive une formation appropriée en matière de sécurité
• Surveiller le programme et assurer la conformité
• Tenir à jour les registres du programme

Le RSL détient l'autorité finale pour déterminer les mesures de contrôle du laser FLUX beamo II et peut approuver des contrôles alternatifs lorsque ceux-ci sont appropriés selon son jugement. Le laser FLUX beamo II ne doit être utilisé qu'avec l'approbation du RSL. Le RSL a l'autorité d'interrompre les opérations laser à tout moment.



CLASSES DE LASER

Classe 1 les systèmes laser sont incapables de produire des niveaux de rayonnement dangereux lors d'un fonctionnement normal et sont exemptés de toute mesure de contrôle. Les systèmes laser de classe 1 peuvent contenir des lasers de classe supérieure et peuvent présenter des dangers laser s'ils sont utilisés avec les verrouillages désactivés. Seul le personnel autorisé peut utiliser les systèmes laser de classe 1 avec les verrouillages désactivés. Les opérateurs de systèmes laser de classe 1 équipés de lasers intégrés de classe 3B ou de classe 4 doivent recevoir une formation sur la sécurité laser.



Classe 1M les systèmes laser sont incapables de produire des conditions d'exposition dangereuses lors d'un fonctionnement normal, sauf si le faisceau est observé avec des instruments optiques. Les opérateurs de systèmes laser de classe 1M doivent recevoir une formation sur la sécurité laser.



Classe 2 les systèmes laser émettent uniquement de la lumière visible à un niveau de puissance de 1 milliwatt ou moins. La réaction naturelle d'aversion à la lumière vive constitue une protection adéquate. Fixer le faisceau d'un laser de classe 2 est dangereux. Les opérateurs de systèmes laser de classe 2 doivent recevoir une formation sur la sécurité laser.



Classe 2M les systèmes laser émettent uniquement de la lumière visible. La réaction naturelle d'aversion à la lumière vive constitue une protection adéquate pour l'observation à l'œil nu. Cependant, l'observation du faisceau avec des aides optiques est potentiellement dangereuse. Les opérateurs de systèmes laser de classe 2M doivent recevoir une formation sur la sécurité laser.



Classe 3R les systèmes laser sont potentiellement dangereux dans certaines conditions d'observation, mais la probabilité de blessure réelle est faible et les mesures de contrôle pour une utilisation sûre sont simples. La plupart des pointeurs laser appartiennent à cette classe. Les opérateurs de systèmes laser de classe 3R doivent recevoir une formation sur la sécurité laser. (La plupart des lasers précédemment classés en classe 3a appartiennent à cette catégorie.)



Classe 3B les systèmes laser présentent des dangers oculaires pour l'observation directe du faisceau et les réflexions spéculaires, même pour des expositions momentanées, mais les réflexions diffuses ne sont généralement pas dangereuses. Les systèmes laser de classe 3B ne doivent être utilisés que dans des zones contrôlées par des opérateurs autorisés. Les opérateurs de systèmes laser de classe 3B doivent recevoir une formation approuvée sur la sécurité laser.



Classee 4 les systèmes laser présentent des dangers oculaires et cutanés pour les expositions directes au faisceau, les réflexions spéculaires et les réflexions diffuses. Ils présentent également des risques d'incendie et peuvent produire des contaminants atmosphériques générés par le laser. Les systèmes laser de classe 4 ne doivent être utilisés que dans des zones contrôlées par des opérateurs autorisés. Les opérateurs de systèmes laser de classe 4 doivent recevoir une formation approuvée sur la sécurité laser. Une procédure opérationnelle standard (SOP) écrite est requise pour l'utilisation des lasers de classe 4. Le FLUX beamo II avec l'ensemble de passage traversant est un laser de classe 4.



EXIGENCES DE FORMATION

Lors d'une utilisation en conditions de classe 1, tous les utilisateurs doivent lire et respecter le manuel de sécurité et le logiciel FLUX, Beam Studio. Lors d'une utilisation en conditions de classe 4, une formation supplémentaire sur la sécurité laser est requise et doit être préparée et dispensée par le RSL.

En présence de spectateurs, d'enfants, ou si le laser FLUX beamo II est utilisé dans un lieu public où des personnes non formées peuvent être présentes, les capots avant et arrière du passage traversant et de la base d'extension doivent être fermés de manière sécurisée.



MESURES DE CONTRÔLE

Le RSL doit déterminer les exigences pour la zone contrôlée du laser FLUX beamo II. Les normes minimales considérées par le RSL pour la zone contrôlée du laser FLUX beamo II sont :

• Les contrôles d'accès permettent uniquement au personnel autorisé ou aux spectateurs approuvés d'entrer dans la zone contrôlée du laser FLUX beamo II si nécessaire. (Les contrôles administratifs sont acceptables.)
• Les lunettes de protection laser sont disponibles et utilisées conformément à la procédure opérationnelle standard du laser FLUX beamo II.
• Contrôle du faisceau (barrières et bloqueurs de faisceau) pour limiter les dangers laser dans la zone contrôlée.
• Procédure opérationnelle standard écrite pour le laser FLUX beamo II.
• Formation des opérateurs du laser FLUX beamo II.



POLITIQUE RELATIVE AUX LUNETTES DE PROTECTION

Les lunettes de protection laser ne sont normalement pas requises pour l'utilisation du laser FLUX beamo II lorsqu'il fonctionne dans les conditions de Classee 1 décrites dans la procédure opérationnelle standard. Le RSL exigera le port de lunettes de protection ou autorisera l'utilisation du laser sans lunettes de protection sur la base d'une évaluation des dangers effectuée par le RSL, ou ce dernier pourra choisir de déléguer cette responsabilité.



RESPONSABILITÉS DES EMPLOYÉS TRAVAILLANT AVEC DES LASERS

Les employés qui travaillent avec le laser FLUX beamo II avec le faisceau exposé doivent :

• Mettre sous tension ou travailler avec des lasers uniquement lorsqu'ils y sont autorisés.
• Se conformer aux règles de sécurité laser et aux procédures de travail.
• Informer leur superviseur ou le RSL en cas d'accident potentiel, de blessure ou de condition dangereuse suspectée.

AUDIT DE SÉCURITÉ LASER

À une fréquence déterminée par le responsable de la sécurité laser, le laser FLUX beamo II fera l'objet d'un audit de sécurité :

1. Une inspection visuelle sera effectuée pour détecter tout dommage.
2. La version utilisateur la plus récente du manuel sera relue.
3. Le laser sera mis sous tension et le capot sera ouvert pour confirmer que les capteurs de porte interrompent correctement le fonctionnement.
4. Le programme de sécurité laser sera examiné pour s'assurer qu'il est à jour et conforme.

Un compte rendu de cet audit sera complété, imprimé, signé, daté et conservé.



DOCUMENTS

Le LSO doit conserver les documents relatifs au programme de sécurité laser. Ces documents doivent inclure :

• Les rapports d'analyse des dangers laser pour le laser FLUX beamo II
• Une liste des opérateurs formés et autorisés à utiliser le laser FLUX beamo II
• Les procédures opératoires standard pour le laser FLUX beamo II
• Les approbations des mesures de contrôle laser alternatives, si mises en œuvre
• La liste de contrôle d'audit de sécurité laser



Procédure opératoire standard (POS) du laser FLUX beamo II

Champ d'application : Cette POS s'applique à l'utilisation normale du laser FLUX beamo II conformément aux spécifications du fabricant.

1. Description du système
   Système de traitement de matériaux laser à trois axes. Ce système laser de classe 4 fonctionne généralement dans des conditions de classe 1 (ANSI Z136.1, 4.4.2.7.2.1).
   1. Longueur d'onde : 10,600 nm
   2. Puissance maximale : 30W
   3. Mode de fonctionnement : Onde continue
   4. Diamètre du faisceau : 0.15 ~ 0.2 mm
   5. Divergence du faisceau : 4 mrad (M2 =1)
2. Dangers potentiels
   1. Danger oculaire dû au faisceau direct, réfléchi ou diffusé.
   2. Danger cutané et risque d'incendie.
   3. Danger électrique à l'intérieur de l'adaptateur secteur.
   4. Contaminants atmosphériques générés par le laser.
3. Mesures de contrôle
   1. Le RSL n'autorisera l'accès physique au laser qu'aux utilisateurs enregistrés dans le logiciel FLUX, Beam Studio, et ayant ainsi reçu les instructions de fonctionnement sécurisé.
   2. Tous les utilisateurs du laser FLUX beamo II doivent se conformer en permanence au manuel d'utilisation et à toutes les instructions du logiciel FLUX, Beam Studio.
   3. Le laser FLUX beamo II doit être utilisé dans des conditions de classe 1 conformément à la norme ANSI Z136.1, 4.4.2.7.2.1 (référence : Rapport d'analyse des dangers). Les conditions de classe 1 sont considérées comme remplies lors d'une utilisation conforme aux directives suivantes.
      1. Le système laser doit être utilisé avec tous les dispositifs de sécurité du fabricant pleinement fonctionnels.
      2. Lorsque la fonction de passage continu n'est pas utilisée, la base d'extension du beamo II doit être remplacée par l'assemblage sans passage continu.
      3. Lors de l'utilisation de la fonction de passage continu, les capteurs de porte et les capteurs inférieurs doivent être vérifiés avant de démarrer une tâche.
   4. Gardez vos yeux éloignés des ouvertures de passage continu si vous ne portez pas de protection oculaire.
   5. Gardez tous les matériaux combustibles, outils et surfaces réfléchissantes à l'écart du trajet du faisceau. Assurez-vous de connaître la position du faisceau et restez à distance.
   6. Les travaux nécessitant l'accès à l'adaptateur secteur doivent être effectués uniquement par le fabricant, sans exception.
   7. La maintenance doit être effectuée lorsque le système laser est éteint.
   8. Lorsqu'il fonctionne normalement, le système d'extraction élimine les LGAC pour maintenir des niveaux non dangereux et non irritants.
4. Formation requise :
   Lors d'une utilisation en conditions de classe 1, tous les utilisateurs doivent lire et respecter le manuel de sécurité et le logiciel FLUX, Beam Studio. Lors d'une utilisation en conditions de classe 4, une formation supplémentaire sur la sécurité laser est requise et doit être préparée et dispensée par le RSL.
5. Pour une intervention médicale d'urgence, appelez le             .
6. Signalisationalez tous les incidents au RSL.
7. Personnel autorisé
   Le personnel suivant est autorisé à utiliser ce système :
   ___________________________________
   ___________________________________
   ___________________________________
   ___________________________________
   ___________________________________


Remarques :

L'exigence de densité optique (OD) maximale pour les lunettes de protection laser est de 3.67. Les lunettes fournies par le fabricant du laser ont une valeur minimale de OD 4. La durée d'exposition utilisée pour déterminer l'OD est la durée par défaut ANSI pour une exposition accidentelle de 10 secondes.

Avec toutes les fonctions de sécurité du fabricant pleinement opérationnelles et le laser fonctionnant conformément à la procédure opératoire standard (SOP), la seule source d'exposition possible au-dessus de l'exposition maximale permise (MPE) est une réflexion diffuse susceptible de disperser le faisceau laser à travers l'ouverture de passage. Des hypothèses très conservatrices sont utilisées dans cette analyse. La durée d'exposition utilisée est de 600 secondes, ce qui suppose une observation intentionnelle. La puissance dispersée est supposée être de 45 watts, ce qui représente le pire cas absolu. L'angle de vision est supposé être de 80 degrés. Des angles de vision plus grands créent une distance de danger plus courte. L'angle de vision, dans ce cas, est plus proche de 85 degrés ou plus, donc une hypothèse conservatrice est de 80 degrés. Compte tenu de ces hypothèses, la zone nominale de danger diffuse (NHZ) est d'environ 5 centimètres ou un peu moins de 2 pouces. Cette NHZ est négligeable. En fonctionnant conformément à la SOP, le système laser répond aux exigences ANSI 4.4.2.7.2.1 pour un fonctionnement dans des conditions de classe 1.



Panneau d'avertissement





Avertissement :

Ce document de formation est basé sur des documents existants consultables, incluant notamment 21 CFR Part 1040.10, 1040.11, la norme ANSI Z136.1 - Guide pour la mise en œuvre d'un programme de sécurité laser, l'OSHA, l'Alliance américaine pour la sécurité et la santé au travail, le protocole laser américain : les régulateurs laser et le Center for Devices and Radiological Health, ainsi que d'autres documents et normes accessibles au public émis par les agences susmentionnées au moment de l'élaboration de ce document. Les documents et normes émis par ces organisations et disponibles dans le domaine public ont été consultés, et les cours et présentations de certains experts en sécurité laser dans le domaine public ont également été pris en compte. Le droit d'interprétation final de ce document appartient à FLUX.
