Alignement précis (fichier d'impression UV)

Version logicielle prise en charge

Beam Studio v2.7.0 beta ou version ultérieure (Télécharger)

Présentation de la fonction

L’alignement précis est conçu pour les applications nécessitant une découpe laser le long du contour d’un motif imprimé.

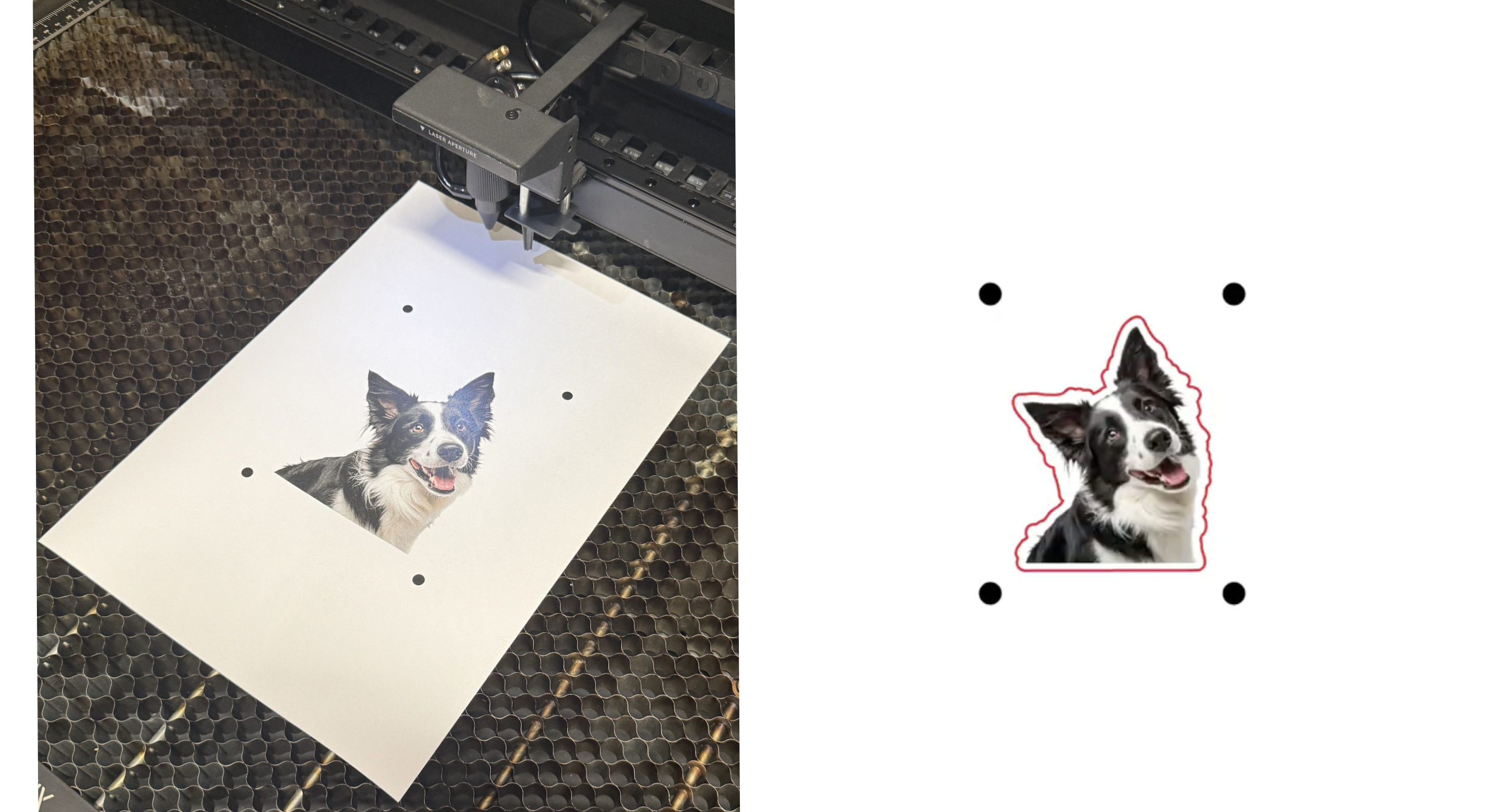

Beam Studio ajoute des repères d’alignement au fichier d’impression. Une fois le matériau imprimé placé dans la machine laser, la caméra reconnaît ces repères, corrige automatiquement la position et l’angle réels du matériau, puis aligne le tracé de découpe sur le motif imprimé.

Même si le matériau est légèrement décalé ou tourné, les repères permettent de corriger l’alignement et de réduire l’écart entre le motif imprimé et la position de découpe. Cette fonction convient aux autocollants, cartes et autres projets nécessitant une découpe de contour après impression.

Utiliser l’alignement précis

1. Accédez à Préférences > Modifier > Activer le fichier d’impression UV.

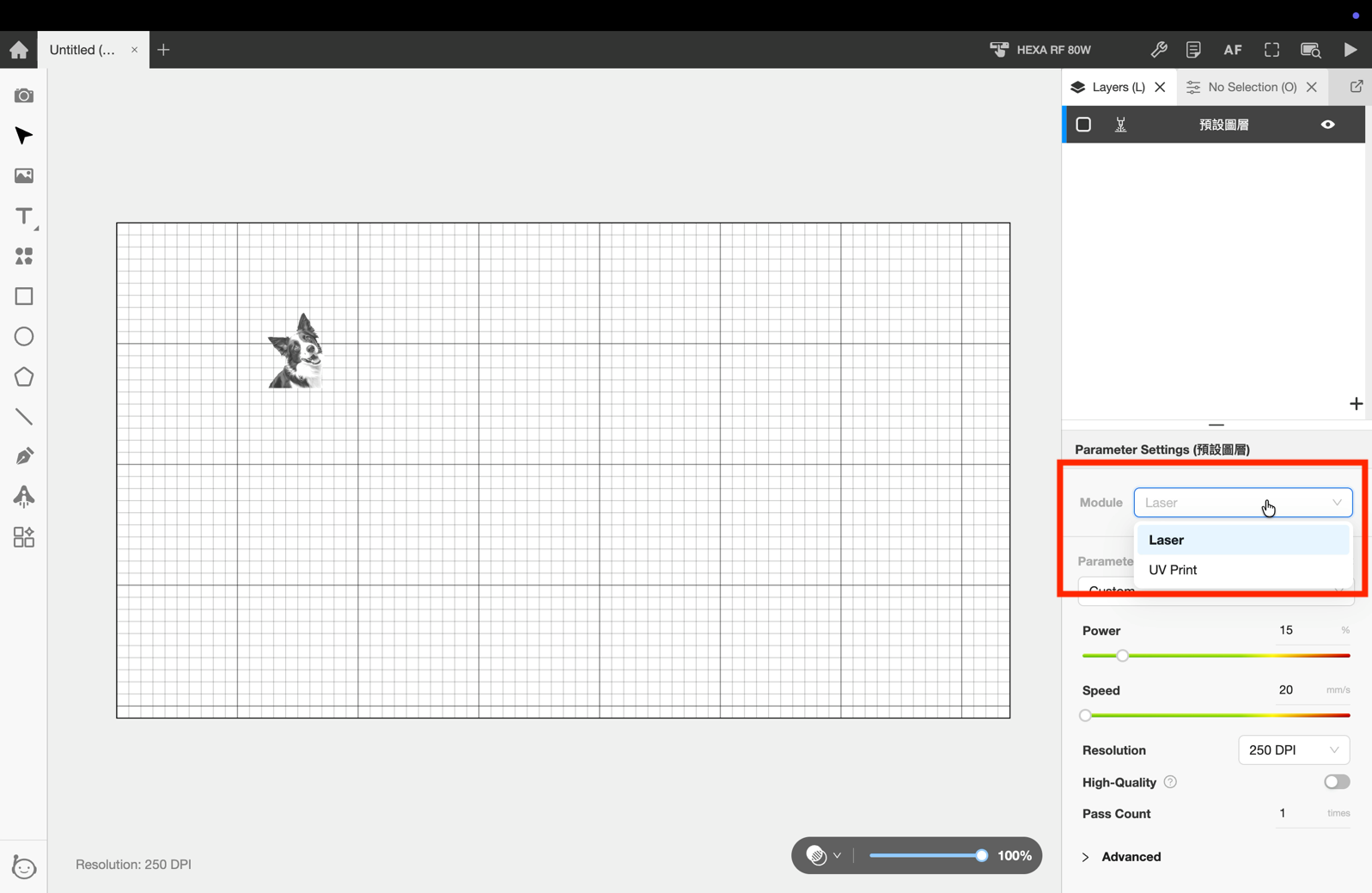

2. Dans Calques, sélectionnez le module Impression UV.

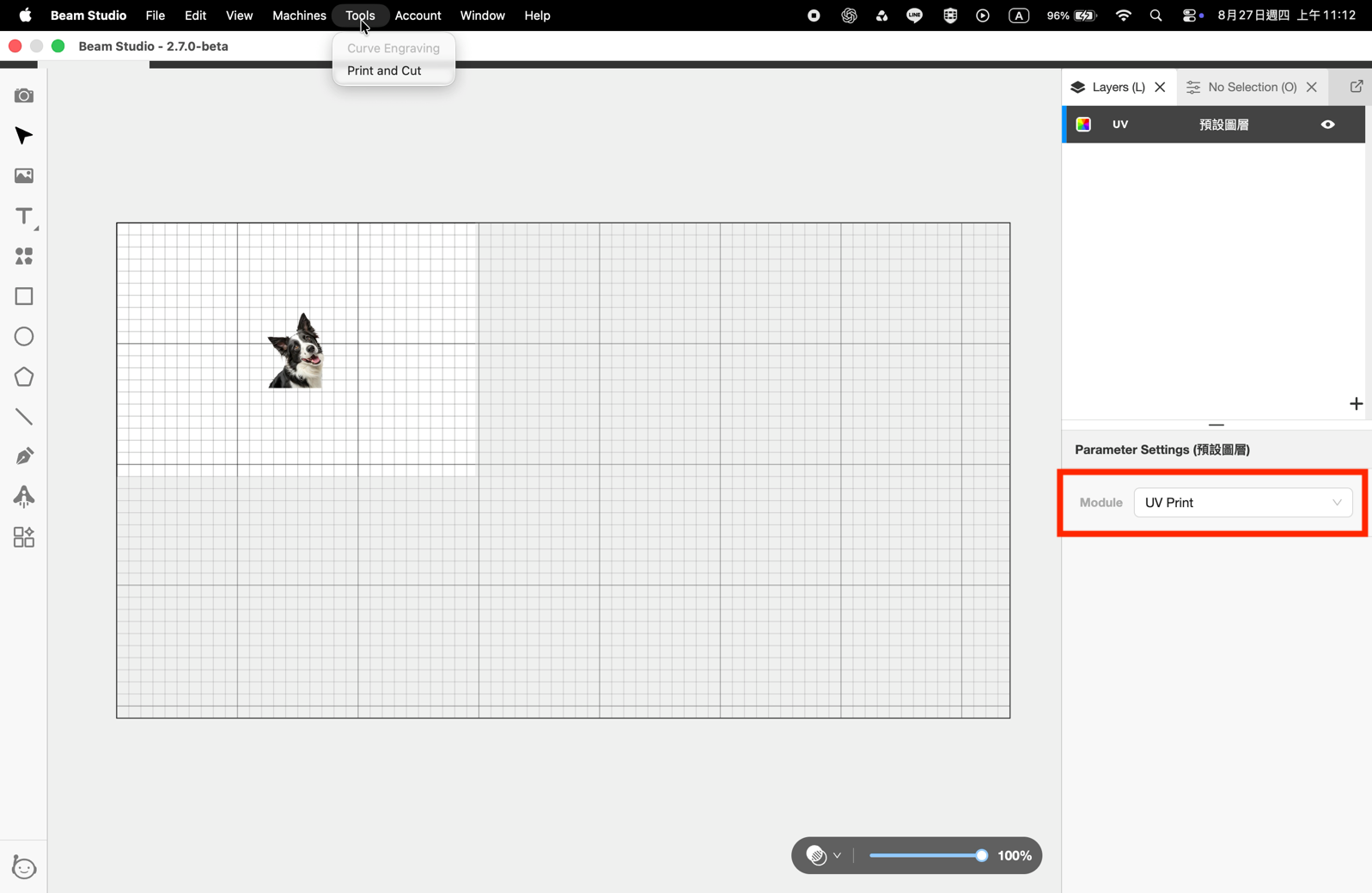

3. Accédez à Outils > Alignement précis.

4. Réglez la distance de décalage du contour extérieur.

5. Sélectionnez le format et l’orientation du PDF exporté.

6. Sélectionnez la matrice du motif et ajustez l’espacement.

7. Exportez le fichier PDF pour l’impression. (Vous pouvez utiliser ce fichier directement sur votre imprimante UV.)

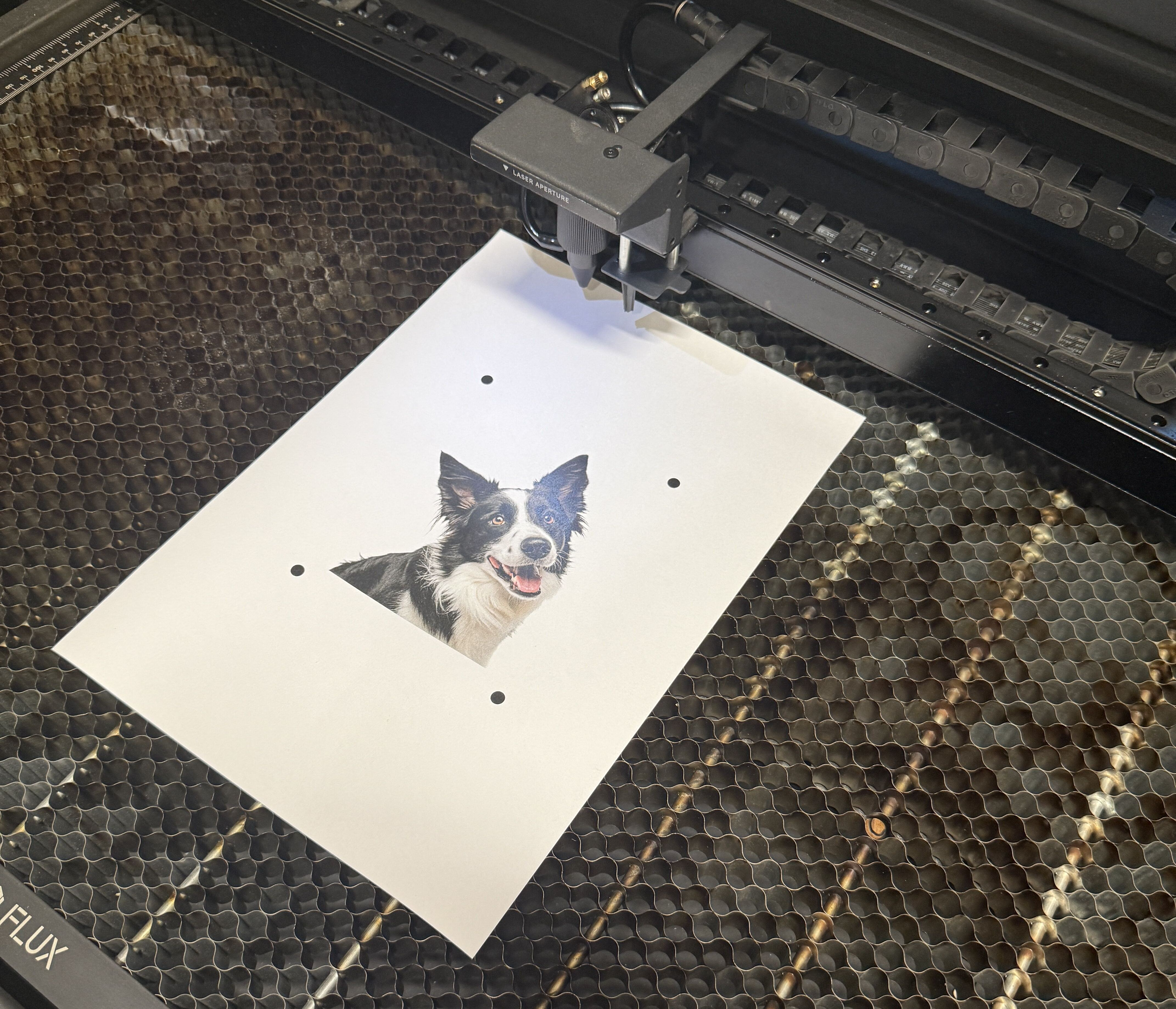

8. Placez le matériau imprimé dans la machine et effectuez la mise au point.

 9. Terminez l’aperçu et l’alignement, puis cliquez sur Terminé.

10. Revenez à la zone de travail pour modifier les paramètres du calque.
