5-10 Pas de sortie de faisceau laser / Le laser ne se déclenche pas / Pas d'impulsion laser

Description

La raison pour laquelle un laser ne parvient pas à émettre peut être complexe. Cela peut être dû à un tube laser défectueux, à une alimentation laser défectueuse (Laser PSU) ou à une défaillance du système, etc.

Veuillez suivre les étapes ci-dessous pour résoudre le problème.

Causes possibles

Outils

Étape 1

Veuillez vérifier la vidéo ci-dessous et déterminer si le symptôme est similaire à celui de votre machine.
(S'il n'y a pas d'émission laser lorsque la Beambox fonctionne et émet un fort bruit de craquement,
cela indique que le tube est cassé.)

Déterminez votre résultat et la prochaine action à entreprendre :

Étape 2

Assurez-vous que les paramètres de puissance et de vitesse sont corrects dans le logiciel.

Déterminez votre résultat et la prochaine action à entreprendre :

Étape 2.1

Doublez vos paramètres de puissance, lancez la tâche et vérifiez si le laser fonctionne.
(Par exemple, si votre puissance est à l'origine de 15%, augmentez-la à 30% et lancez la tâche.)

Déterminez votre résultat et la prochaine action à entreprendre :

Étape 3

Éteignez la machine.
Ouvrez le couvercle arrière et placez un nouveau ruban adhésif double face sur le premier miroir.
Après avoir placé le ruban adhésif, veuillez passer à Étape 3.1.

• Utilisez le tournevis cruciforme pour dévisser la vis au-dessus du ventilateur à l'arrière de la machine, le couvercle arrière pourra ensuite être ouvert.





• Placez le ruban adhésif sur le miroir pour avoir un angle de 90 degrés par rapport au faisceau.





• Fermez le capot arrière.


Étape 3.1

Effectuez 5 impulsions et vérifiez si le ruban adhésif présente une marque de brûlure.
(Veuillez vous référer aux exemples pour déterminer le résultat du ruban adhésif.)

A. Allumez la machine.
B. Fermez le couvercle.
C. Entrez en mode Maintenance et attendez que le processus de référencement soit terminé.
D. Trouvez le bouton Impulsion.
E. Une pression = une impulsion, deux pressions = deux impulsions, et ainsi de suite.
F. Vérifiez le ruban adhésif
⚠︎ Veuillez toujours effectuer des impulsions lorsque le couvercle est fermé.

Exemples de résultats de ruban adhésif

Bon exemple - Rond et fort	Mauvais exemple - Faible, creux ou non rond

Déterminez votre résultat et la prochaine action à entreprendre :

Étape 4

Éteignez la machine.
Ouvrez le couvercle latéral pour accéder à la carte mère et débranchez le câble de contrôle du laser.
Après avoir débranché le câble, allez à Étape 4.1.

• Ouvrez le couvercle latéral.




• Pour la carte mère V18 de couleur verte, le câble de contrôle du laser est comme ci-dessous.

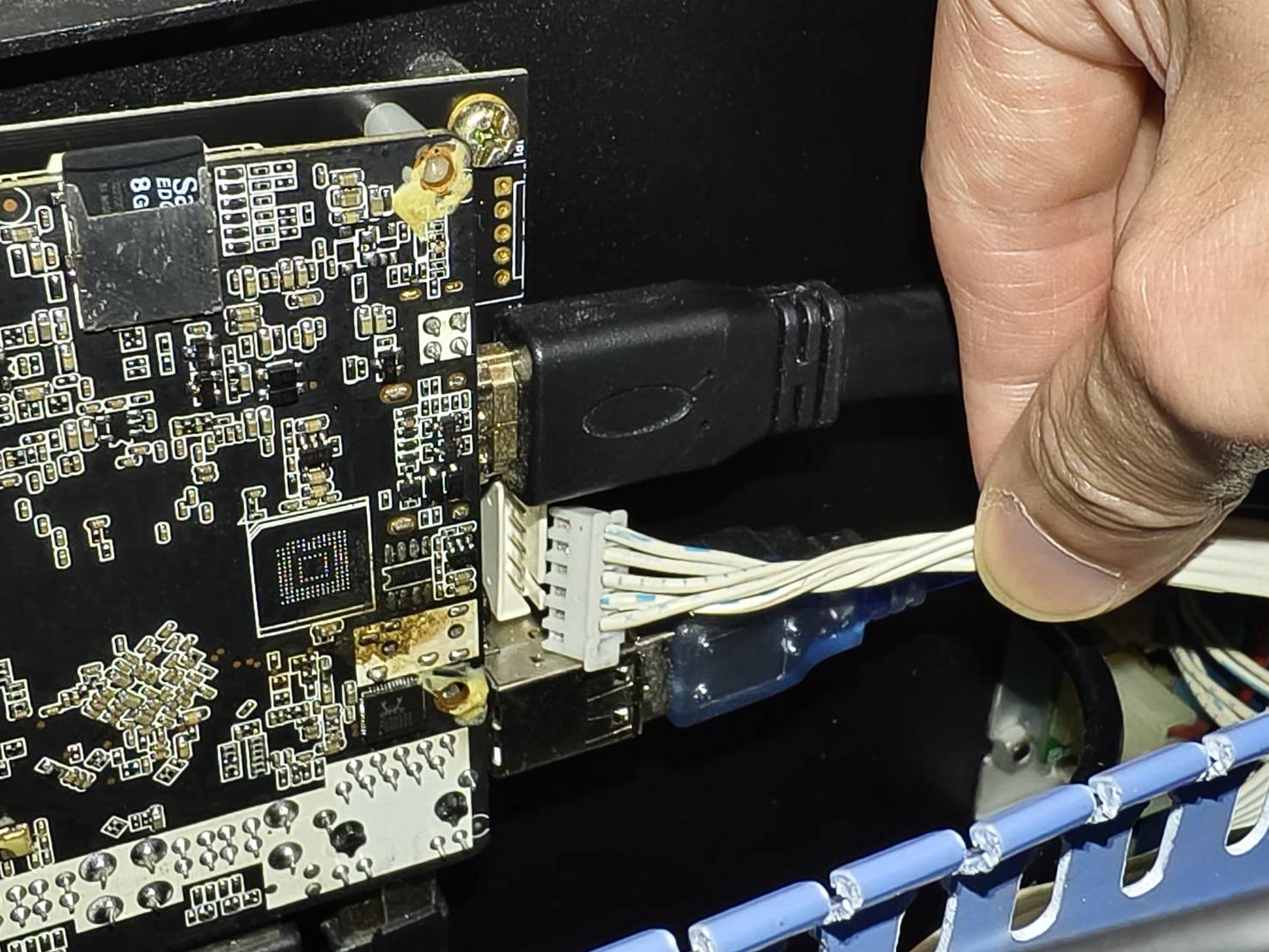

• Pour la carte mère V22/V23 de couleur noire, le câble de contrôle du laser est comme ci-dessous.




Étape 4.1

Veuillez porter des gants en caoutchouc avant la prochaine action.
Allumez la machine. Appuyez deux fois sur le bouton de force du laser ou maintenez-le enfoncé pendant 1 à 2 secondes avec un stylo ou un crayon et vérifiez la sortie du laser sur le ruban adhésif.
(Veuillez vous référer aux exemples pour déterminer le résultat du ruban adhésif.)

Déterminez votre résultat et la prochaine action à entreprendre :

Étape 4.2

Éteignez la machine et vérifiez si le petit cavalier noir est correctement inséré.
(Le câble HDMI peut être retiré si vous trouvez qu'il interfère.)

Déterminez votre résultat et la prochaine action à entreprendre :

Étape 5

• Rebranchez le câble de contrôle du laser.
  • Emplacement du câble de contrôle du laser pour la carte mère V18 de couleur verte


• • Emplacement du câble de contrôle du laser pour la carte mère V22/V23 de couleur noire.


• Allumez la machine et réinitialisez-la aux paramètres d'usine.
  Reportez-vous à l'article, 5-18 Réinitialisation aux paramètres d'usine.


• Après la réinitialisation, veuillez aller à Étape 5.1.

Étape 5.1

Utilisez un nouveau ruban adhésif à 2 couches et faites 5 impulsions pour voir si le ruban a une marque de brûlure.
(Veuillez vous référer aux exemples pour déterminer le résultat du ruban adhésif.)

Déterminez votre résultat et la prochaine action à entreprendre :

Étape 6

• Utilisez un nouveau ruban adhésif à 2 couches et placez-le sur le premier miroir.




• Augmentez le taux de puissance à x1.5 et faites 5 impulsions pour voir si la marque de brûlure devient plus forte.
  (Veuillez vous référer aux exemples pour déterminer le résultat du ruban adhésif.)




Déterminez votre résultat et la prochaine action à entreprendre :

Contactez le support client

Veuillez suivre les instructions du lien ci-dessous pour signaler correctement un problème à votre revendeur local ou au support FLUX. [Contacter le service client]

*Les informations collectées, telles que les photos ou les vidéos montrant le problème de votre machine dans cet article, devront être partagées avec le revendeur ou le support FLUX.
