5-12 Problème d'alignement de la caméra

Si les résultats de gravure réels diffèrent de ce qui est affiché dans l'aperçu de la caméra du logiciel, veuillez vérifier les points suivants :

1. Correction du plan focal

Veuillez vous assurer que la sonde de mise au point entre en contact avec la surface de l'objet lorsqu'elle est basculée vers le bas. La hauteur de la plateforme doit être ajustée chaque fois qu'un nouveau matériau est placé sur la surface. Si vous utilisez un module complémentaire de mise au point automatique, assurez-vous que votre tête laser est à la bonne hauteur.

2. Hauteur de l'objet

Lorsque vous effectuez un aperçu sur un objet épais, le côté de l'objet peut également être capturé, ce qui entraîne une image brouillée.

3. Calibration de la caméra

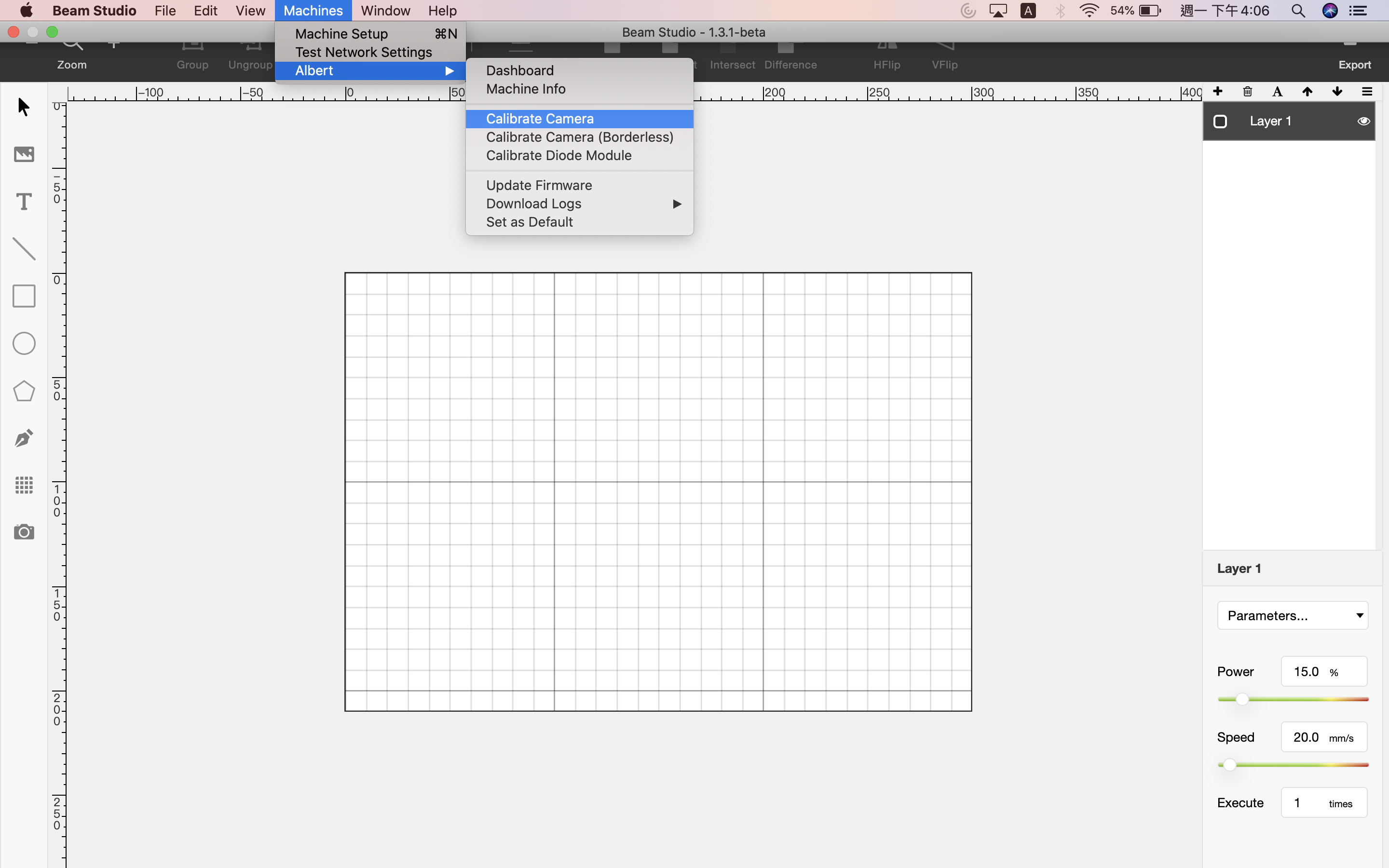

Beam Studio > Menu > Machine > Sélectionner la machine > Calibration de la caméra

Veuillez vous assurer d'ajuster la mise au point avant de commencer la gravure.

Veuillez également vérifier que la sonde de mise au point est utilisée correctement pour une mise au point précise.

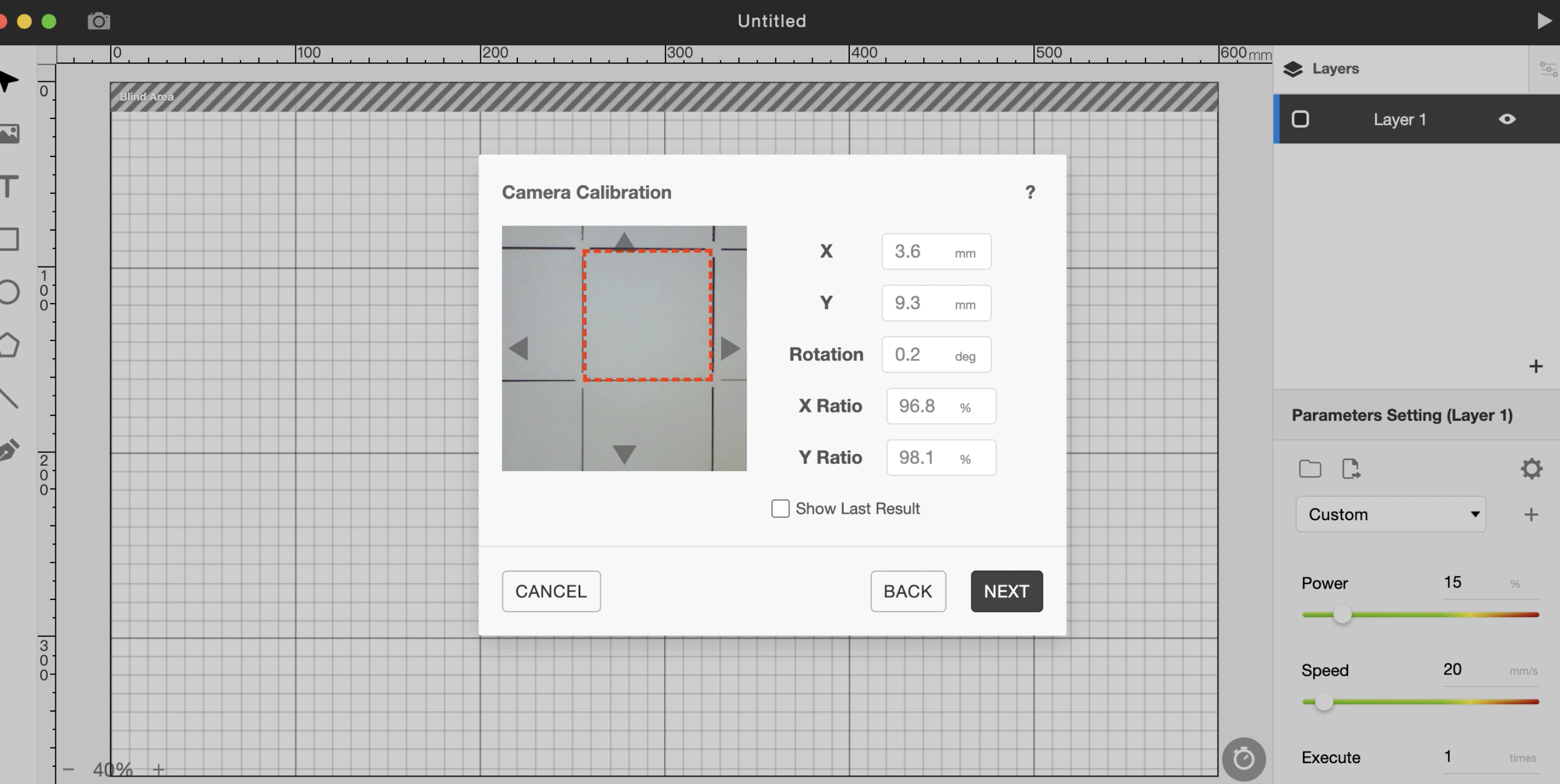

Après la gravure, l'image suivante devrait apparaître sur votre ordinateur.

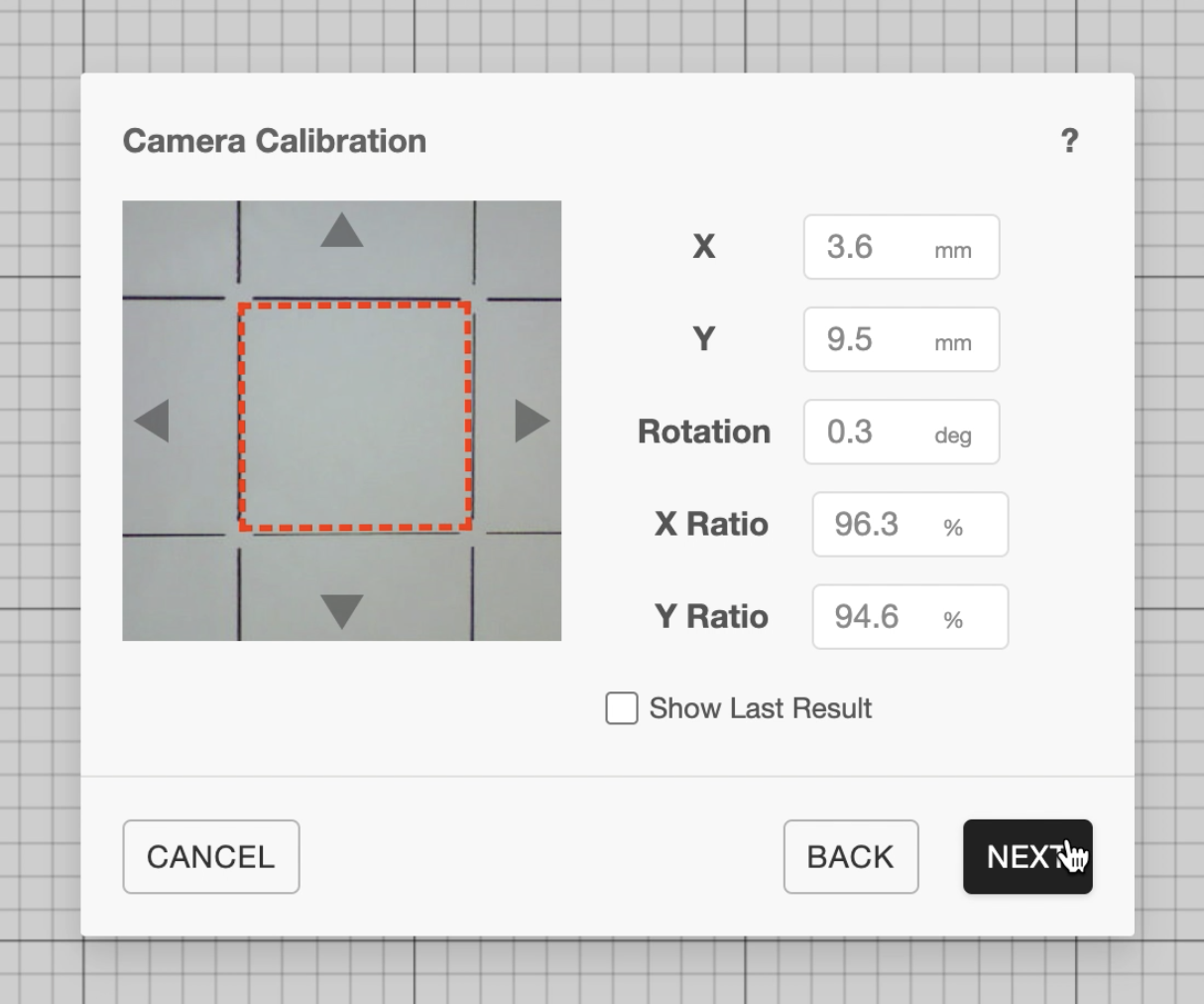

Observez le décalage du carré rouge dans l'image d'aperçu. Ajustez les valeurs correspondantes à droite pour faire correspondre le carré rouge avec le carré gravé dans l'image d'aperçu.

Avant de cliquer sur Suivant, veuillez vous assurer que

1. Le carré gravé est centré

2. Le carré rouge est correctement inscrit dans le carré gravé.

4. Confirmez le résultat de la calibration (image de droite)

Dessinez un carré à (X,Y) = (77.5mm, 77.5mm) avec une largeur W et une hauteur H de 25mm et assurez-vous que le carré chevauche le carré central des lignes de la grille. S'il ne s'adapte pas, refocalisez le papier et recalibrez la caméra.

5. Problème d'analyse SVG

Si vous rencontrez toujours un décalage avec votre conception, alors que l'étape 3 est correcte, le fichier pourrait être problématique. Veuillez fournir votre fichier à l'assistance FLUX afin que nous puissions vous aider à déterminer comment le corriger.
