2-7 Interface de la machine

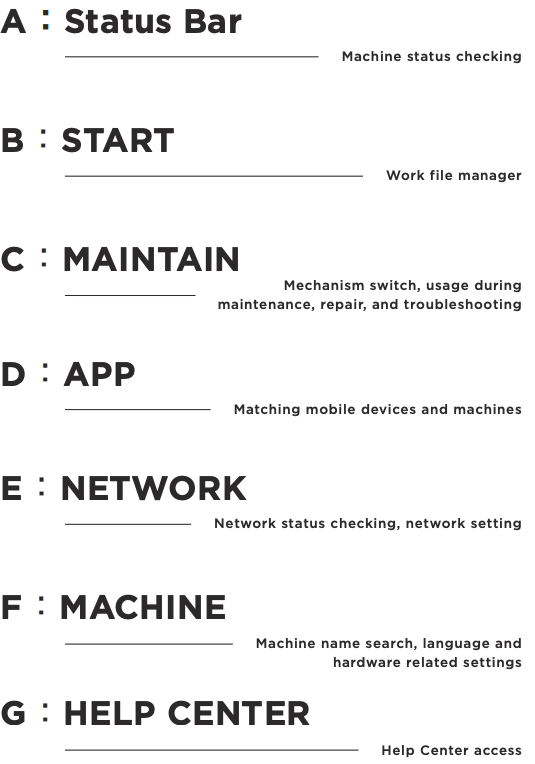

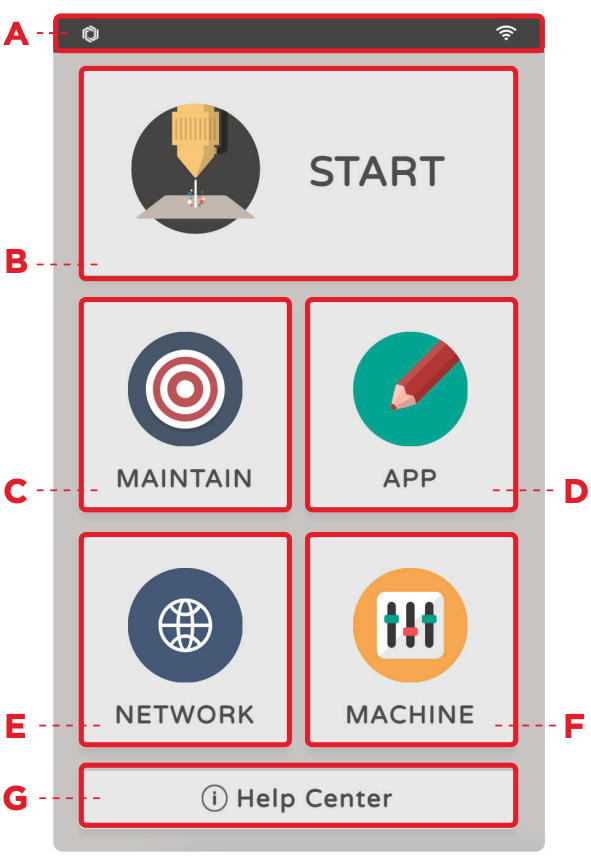

Ce chapitre présentera l'interface de la machine et les sept fonctions clés.

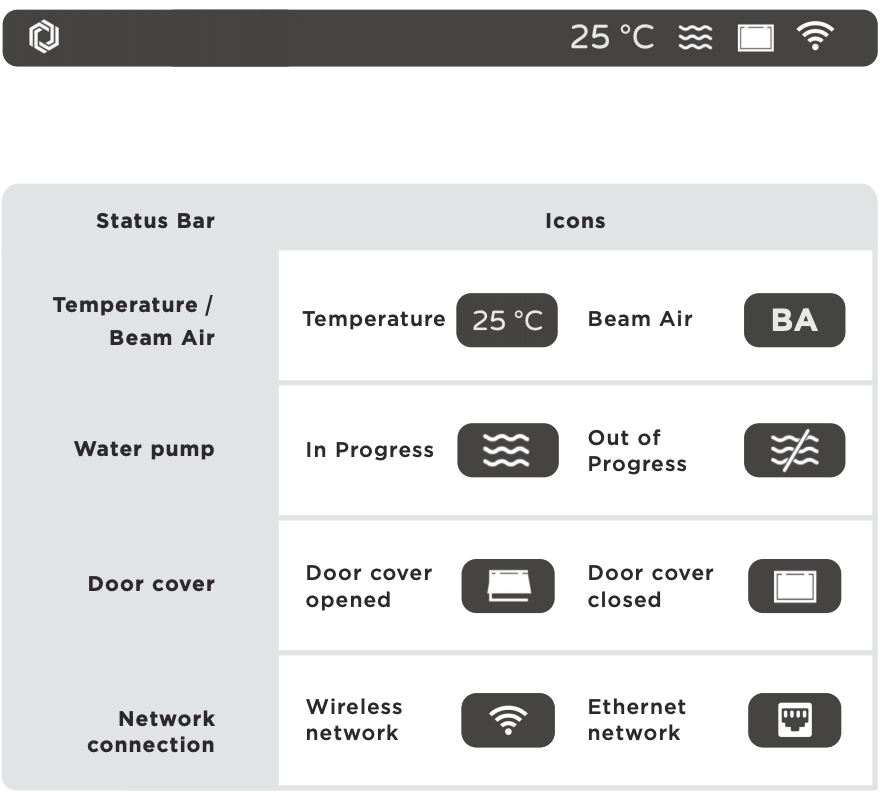

Vérification de l'état de la machine

La barre d'état affiche l'état de connexion de la machine, qu'elle soit connectée ou non à Beam Air, ainsi que la température, le débit d'eau et l'état d'ouverture/fermeture de la porte lorsque le travail est en cours. La plupart du temps, cliquer sur la barre d'état permet de revenir à la page d'accueil, pendant la gravure, cela réorganisera la page.

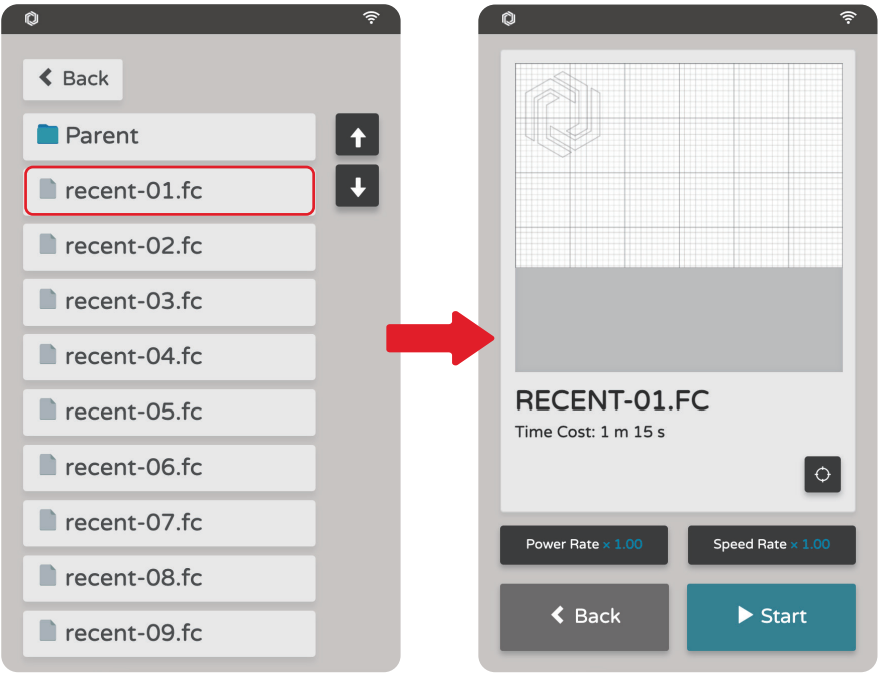

Gestionnaire de fichiers de travail

Il existe deux façons de transférer les tâches de travail, soit par le logiciel Beam Studio, soit par une clé USB, les deux pouvant être utilisées pour trouver et utiliser les fichiers à partir de "DÉMARRER" après le transfert.

1. Tâches envoyées à la machine depuis Beam Studio : "Mémoire intégrée" > "Récent" > tâches spécifiques.

La machine peut enregistrer jusqu'à 15 tâches envoyées par le logiciel Beam Studio, et recent-01.fc sera la dernière tâche envoyée.

2. Fichiers lus à partir de clés USB : Clés USB > tâches spécifiques.

Il n'y a pas de limite au nombre de fichiers pouvant être visualisés sur une clé USB.

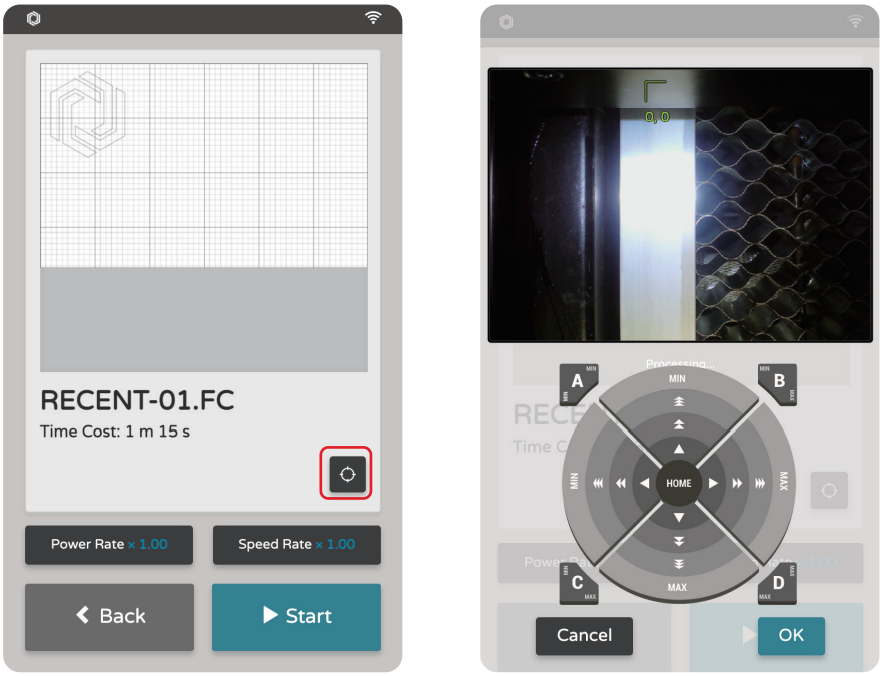

Lorsque vous cliquez sur un travail/fichier, la position réelle de l'image dans la zone de travail, le temps de travail estimé et le multiplicateur de réglage de la puissance et de la vitesse en temps réel s'affichent à l'écran.

Le point de départ peut être défini manuellement avant le travail, et le taux de puissance et le taux de vitesse peuvent être définis instantanément pendant le travail. Réglage manuel du point de départ : Le point de départ est la position zéro (0,0), cliquez sur > Déplacez la tête laser à la position appropriée via le panneau de commande > OK.

Commutateur mécanique pour la maintenance, la réparation et le dépannage

La maintenance et la réparation entreront dans la page MAINTENIR, principalement pour le commutateur matériel et l'affichage du signal, il est fortement recommandé de lire le chapitre de maintenance ultérieur ou de passer par le guide du service client avant l'opération.

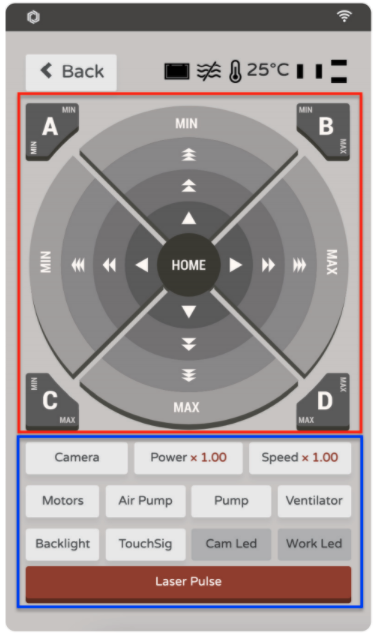

1. Vous pouvez utiliser le panneau de commande encerclé en rouge pour contrôler la position de la tête laser.

2. Vous pouvez activer/désactiver différentes parties de la machine.

• Caméra >> Activez la caméra et la prise de vue de la caméra s'affichera sur le panneau
• Puissance >> Augmentez ou diminuez manuellement le taux de puissance.
• Vitesse >> Augmentez ou diminuez manuellement le taux de puissance.
• Moteurs >> Disable the X & Y motors. If this is disabled you can move the laser head freely by hand, but the control panel above will be disabled. You will have to perform homing again in order to use the control panel above.
• Pompe à air >> Activer ou désactiver la pompe à air
• Pompe >> Activer ou désactiver la pompe à eau
• Ventilateur >> Activer ou désactiver le ventilateur
• Rétroéclairage >> Tester le rétroéclairage de l'écran (L'écran deviendra noir pendant quelques secondes)
• TouchSig >> Tester le signal tactile (La fonction tactile sera désactivée pendant quelques secondes)
• Cam Led >> Allumer ou éteindre la lumière LED de remplissage pour la caméra
• Work Led >> Allumer ou éteindre la lumière LED dans la zone de travail.
• Laser Pulse >> Déclencher le tube laser. Principalement utilisé pour l'ajustement du trajet optique et pour tester l'état du tube laser.

Appairage des appareils mobiles et des machines

Après avoir téléchargé la version mobile de Beam Go et connecté votre appareil mobile au même réseau sans fil, cliquez sur l'APP et scannez le code QR pour coupler votre appareil mobile avec votre machine.

* Beam Go est la version mobile du logiciel Beam Studio pour les appareils mobiles

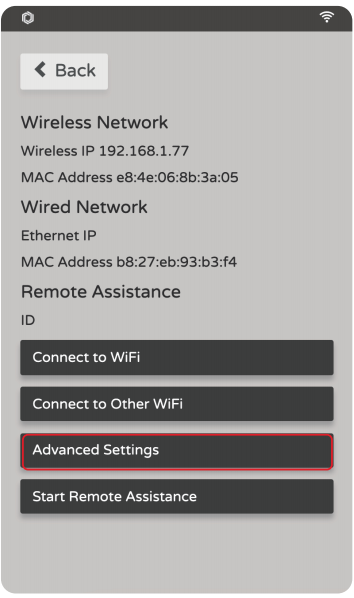

Vérification de l'état du réseau, paramètres réseau

L'adresse IP du réseau peut être confirmée et si la clé Wi-Fi ou le câble Ethernet est normal (l'adresse MAC a une valeur lorsque normal).

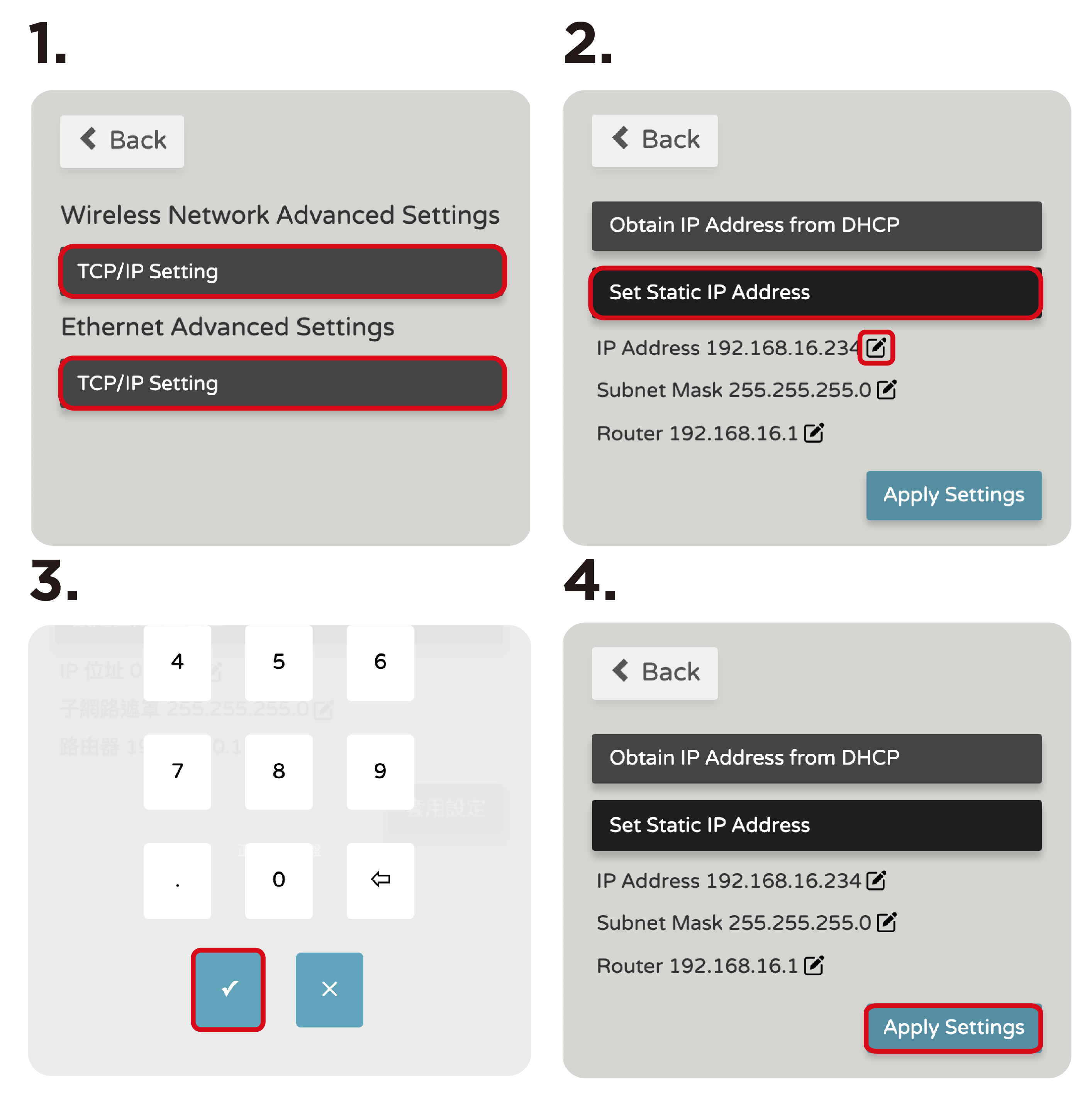

Paramètres avancés : Vous pouvez définir manuellement l'IP statique pour la machine, ce qui nécessite de remplir l'adresse IP, le masque de sous-réseau et le routeur.

Démarrer l'assistance à distance : Guidé par le service client.

Remarque : Lors de l'utilisation d'un réseau sans fil (Wi-Fi) ou filaire (sauf pour une connexion directe), la machine peut automatiquement obtenir une adresse IP via DHCP (pour les utilisateurs généraux) ou être configurée manuellement sur une IP statique.

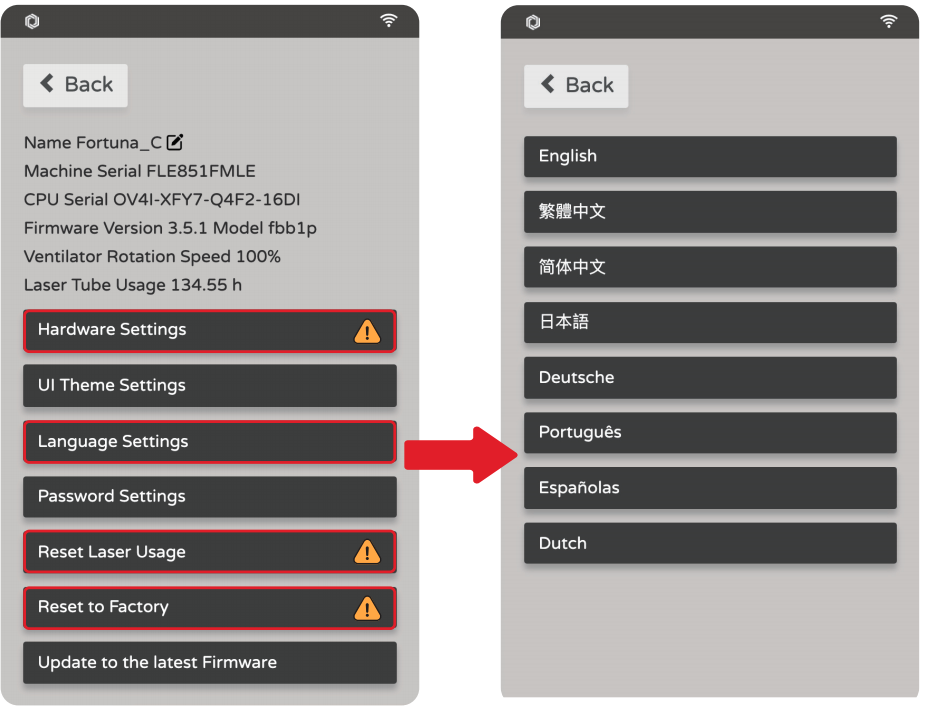

Recherche de nom de machine, langue et paramètres liés au matériel

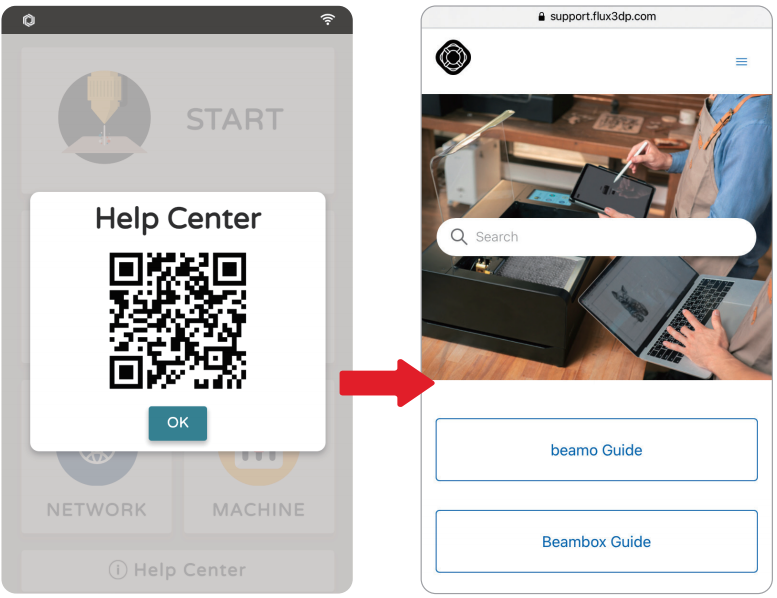

Si vous avez des questions, veuillez cliquer sur "CENTRE D'AIDE", scanner le code QR et trouver des solutions possibles dans le Centre d'aide du site officiel de FLUX.

Une fois le mot de passe de connexion défini, il est nécessaire de saisir le mot de passe de connexion dans le logiciel lors de la première connexion à la machine, et il peut être modifié et annulé.

En cliquant sur "Mettre à jour vers le dernier Firmware", le firmware sera mis à jour vers la dernière version bêta. En plus de mettre à jour le firmware à l'aide de la machine, vous pouvez également mettre à jour le firmware de la machine via l'interface du logiciel. Voir【Fonctionnement du logiciel】 "Menu" - "Machines"  Or update the machine's firmware through the USB flash drive. (storage size <= 64GB, with format as FAT32; rename the firmware file downloaded from the website as autoupdate.fxfw. Restart the machine after plugging the USB flash drive into a USB port in the back of the machine.）

Accès au Centre d'aide
