2-6 Tutoriel Beam Studio

Après le processus de calibration, il vous sera demandé d'exécuter le tutoriel Beam Studio.

Vous pouvez redémarrer le processus dans Menu > Aide > Afficher le tutoriel de démarrage si vous l'avez accidentellement sauté.

Éléments de préparation

Pièce de bois de 3mm (incluse dans la boîte d'accessoires).

Étapes du tutoriel

0. Sélectionnez "Oui" si vous souhaitez démarrer le tutoriel Beam Studio.

1. Passez en mode Aperçu :

Appuyez sur l'icône Aperçu de la caméra à gauche > Sélectionnez la machine utilisée.

2. Aperçu de la plateforme :

a. Placez la pièce de bois

b. Ajustez la focale

c. Fermez le couvercle de la porte

d. Prévisualisez la plage du matériau de gravure et cliquez sur l'interface de travail ou sélectionnez une plage d'aperçu.

3. Quitter le mode Aperçu : Sélectionnez "Terminer l'aperçu" 。

4. Dessinez un rectangle : Sélectionnez un "Rectangle (M)" pour dessiner un carré dans la couche 1 et appuyez sur Maj pour le mettre au carré.

5. Faites glisser pour dessiner : Faites glisser pour dessiner un carré dans l'interface de travail.

6. Passez au panneau des calques : Passer à la couche pour définir les paramètres.

7. Définir le préréglage : "Wood - 3mm Cutting".

8. Ajouter une nouvelle couche : Le nom de la nouvelle couche est Layer 2.

9. Dessiner un cercle : Sélectionner "Oval (L)" pour dessiner un cercle dans la couche 2 et appuyer sur Shift pour faire un cercle.

10. Glisser pour dessiner : Glisser pour dessiner un cercle dans l'interface de travail.

11. Activer le remplissage : Activer la fonction de remplissage

12. Passer au panneau des couches : Passer à la couche pour définir les paramètres.

13. Définir le préréglage : Wood - Engraving : "Wood - Engraving".

14. Envoyer le fichier :

a. Confirmer les paramètres et les réglages des couches.

b. Sélectionner le nom de la machine utilisée.

c. Cliquer sur "Start" pour exécuter le processus de gravure et de découpe.

Remarque :

Pour s'assurer que les résultats de la gravure ne sont pas affectés par l'ordre d'exécution, il y a deux recommandations :

1. Gravure avant découpe : l'ordre d'exécution des travaux est de haut en bas de la couche, assurez-vous que la couche de gravure est en haut et la couche de découpe en bas pour éviter le mauvais focus de gravure causé par l'effondrement de l'objet après la découpe, ce qui affectera le résultat de la gravure.

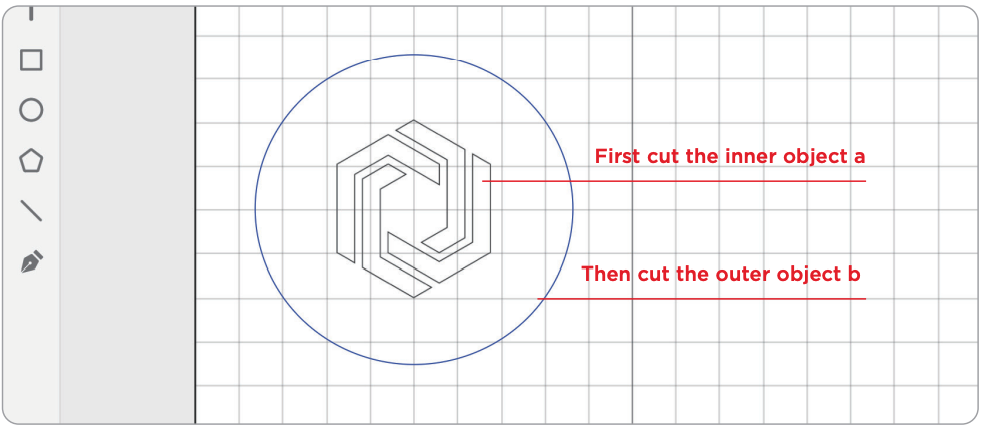

2. Comme indiqué ci-dessous, s'il y a plusieurs objets de découpe dans la même couche, et qu'il y a une relation intérieure et extérieure, alors les objets intérieurs seront découpés en premier, puis les objets extérieurs seront découpés ; si l'objet a est dans l'objet b, alors l'objet a sera découpé en premier puis l'objet b.

Dépannage

• Refroidisseur éteint
• Porte ouverte
• Échec de la prise d'origine
• Si le résultat de la gravure est flou ou si la couleur est terne, veuillez vérifier si le matériau est correctement focalisé. Si cela ne fonctionne pas, il est recommandé d'inspecter le chemin optique est recommandé.
