2-5 Étalonnage de la caméra

Vous serez invité à effectuer un calibrage de la caméra lorsque vous utiliserez la machine pour la première fois.

Ce processus garantit l'alignement de la caméra après l'expédition et améliore la précision de la prévisualisation.

Éléments de préparation

Papier blanc A4 (format Lettre) (à fournir soi-même)

1. Sélectionnez votre machine

Sélectionnez le nom de la machine utilisée.

2. Placez un papier blanc

Placez une feuille de papier blanc A4 (format Lettre) propre dans le coin supérieur gauche de la zone de travail.

3. Faites la mise au point sur le papier

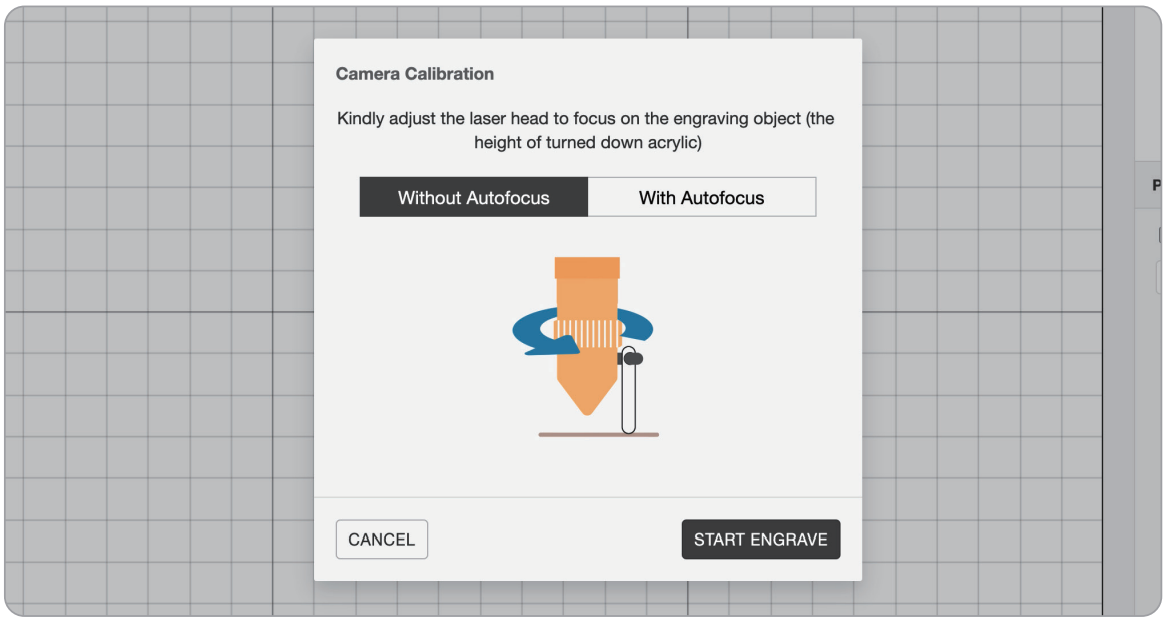

a. Pour une mise au point manuelle

1. Desserrez la bague de fixation de la buse
2. Faites en sorte que la sonde de mise au point touche le matériau à graver
3. Serrez la bague
4. Rétractez la sonde de mise au point après avoir terminé la mise au point.

b. Pour les machines équipées d'une mise au point automatique

Double-cliquez sur le bouton latéral de l'accessoire pour que la sonde touche le matériau à graver.

4. Gravez l'image de calibrage

La machine découpera des lignes de grille sur le papier.

Cliquez n'importe où pour passer le processus de dessin et passer à l'étape suivante.

5. Alignez le carré rouge

Déplacez les lignes de la grille au centre et alignez l'extérieur du carré rouge avec le carré central des lignes de la grille en ajustant les touches directionnelles, la translation horizontale et verticale, l'angle de rotation et le rapport de taille (les touches haut et bas du clavier permettent d'ajuster la valeur).

Consultez le tutoriel vidéo ici.

5. La position finale du carré rouge

Voici un exemple de la position alignée du carré rouge.

Assurez-vous que le carré rouge et les lignes de la grille soient au centre de l'écran.

Après avoir atteint la position, cliquez sur SUIVANT.

6. Prêt à démarrer !

Après avoir terminé l'étalonnage de la caméra, vous pouvez commencer votre premier projet de gravure.
