4-6 Nettoyage des miroirs et de la lentille – FLUX Help Center

Fréquence recommandée

Une fois toutes les 1 à 2 semaines, selon la fréquence d'utilisation et le matériau

Étapes de maintenance

Si le matériau de gravure est du papier ou du bois, il est plus susceptible de provoquer l'adhérence de poussière et de goudron sur les miroirs réfléchissants. Vous pouvez utiliser des cotons-tiges avec une petite quantité d'alcool pour nettoyer et essuyer jusqu'à ce que la surface du miroir soit exempte de taches.

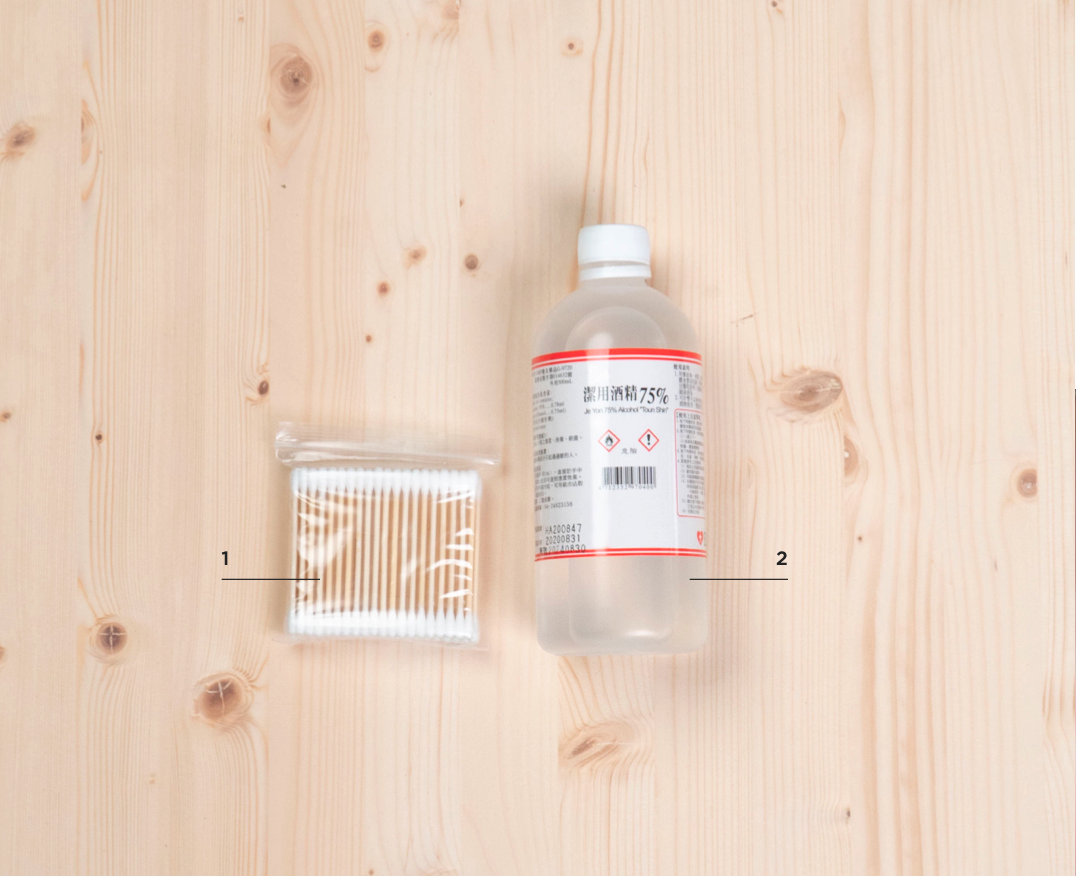

Éléments de préparation

Coton-tige, Alcool à 75%~99%

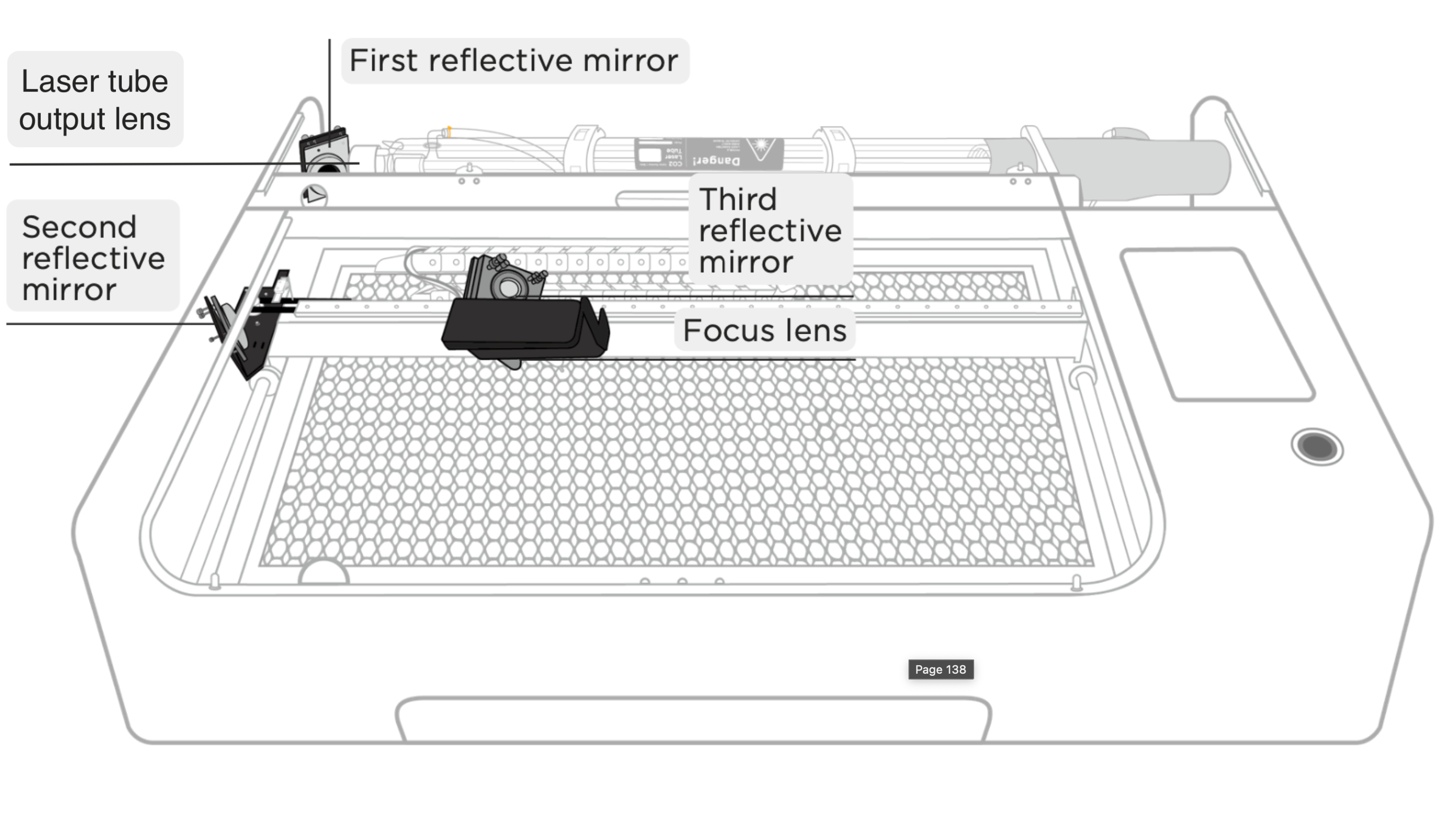

Il y a 3 miroirs réfléchissants, 1 lentille de focalisation et 1 lentille de sortie du tube laser qui doivent être nettoyés dans le beamo, et leurs positions sont indiquées sur l'image.

⚠️ Après le nettoyage, les miroirs et la lentille ne doivent pas être laissés avec des traces d'eau pour éviter l'oxydation, ce qui pourrait affecter la puissance du laser. De plus, ils ne doivent pas être essuyés de manière excessive.

Étapes de maintenance :

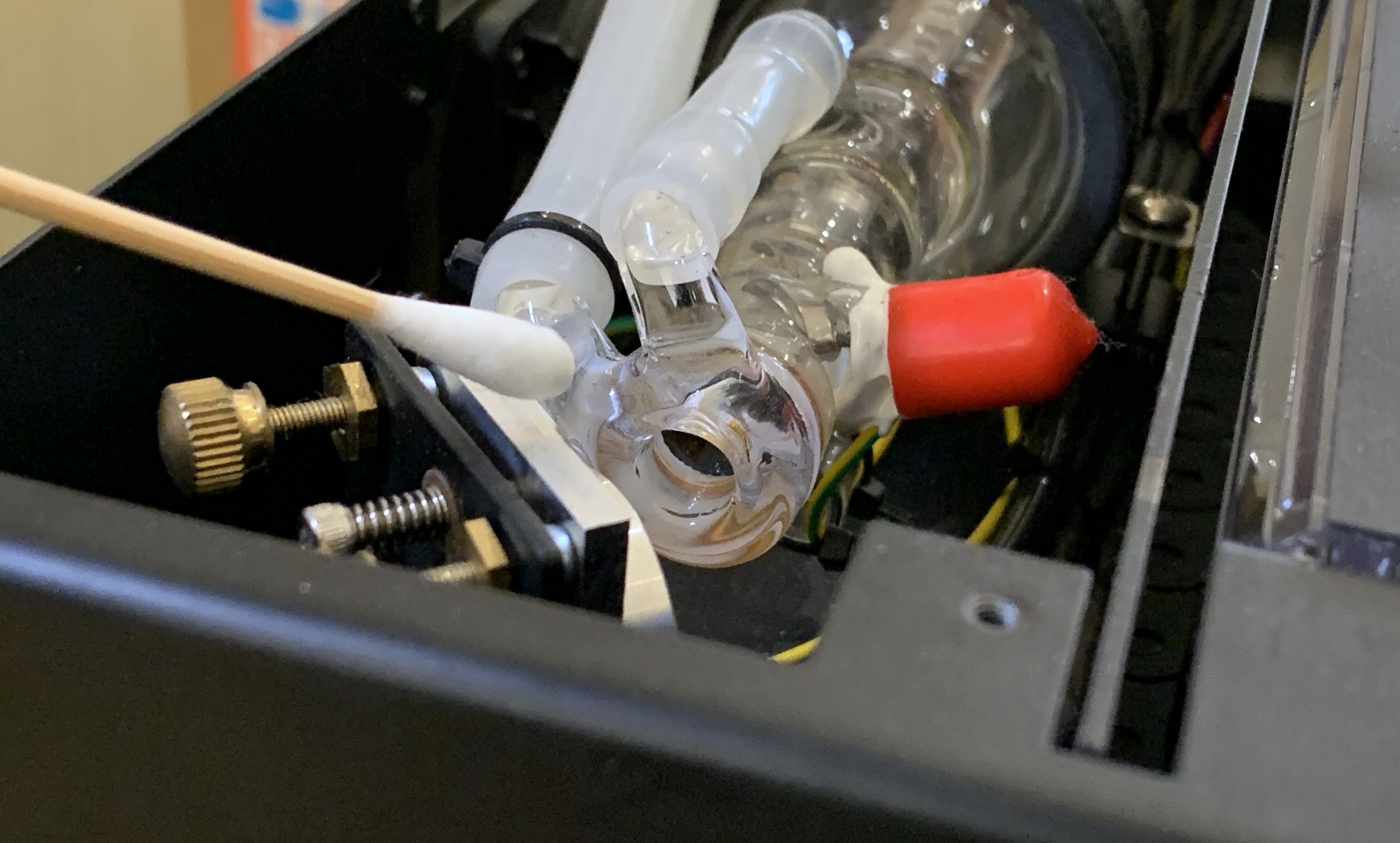

1. Nettoyez la lentille de sortie du tube laser : La lentille de sortie du tube laser est située du côté basse pression du tube laser (près du 1er miroir). Vous pouvez ouvrir le couvercle arrière et l'essuyer comme indiqué ci-dessous.

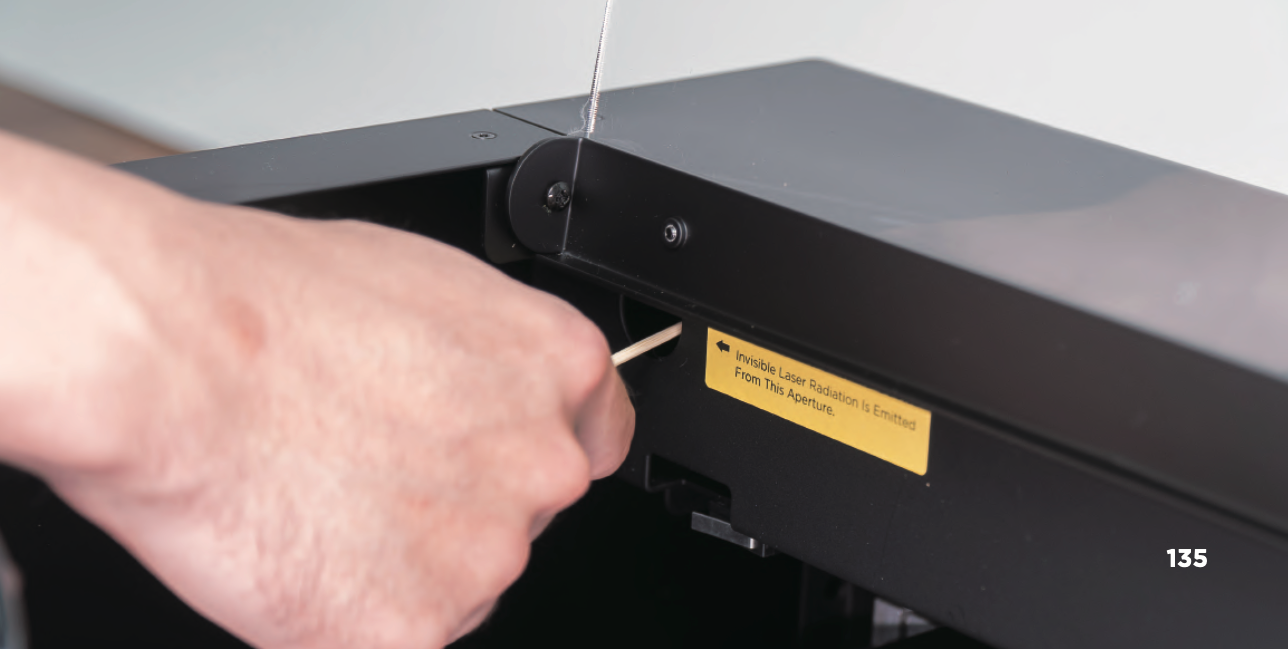

2. Nettoyez le premier miroir réfléchissant : Le premier miroir réfléchissant est situé sur le côté gauche du tube laser face au châssis. Vous pouvez ouvrir le couvercle arrière ou l'essuyer par le trou avant. Comme indiqué ci-dessous.

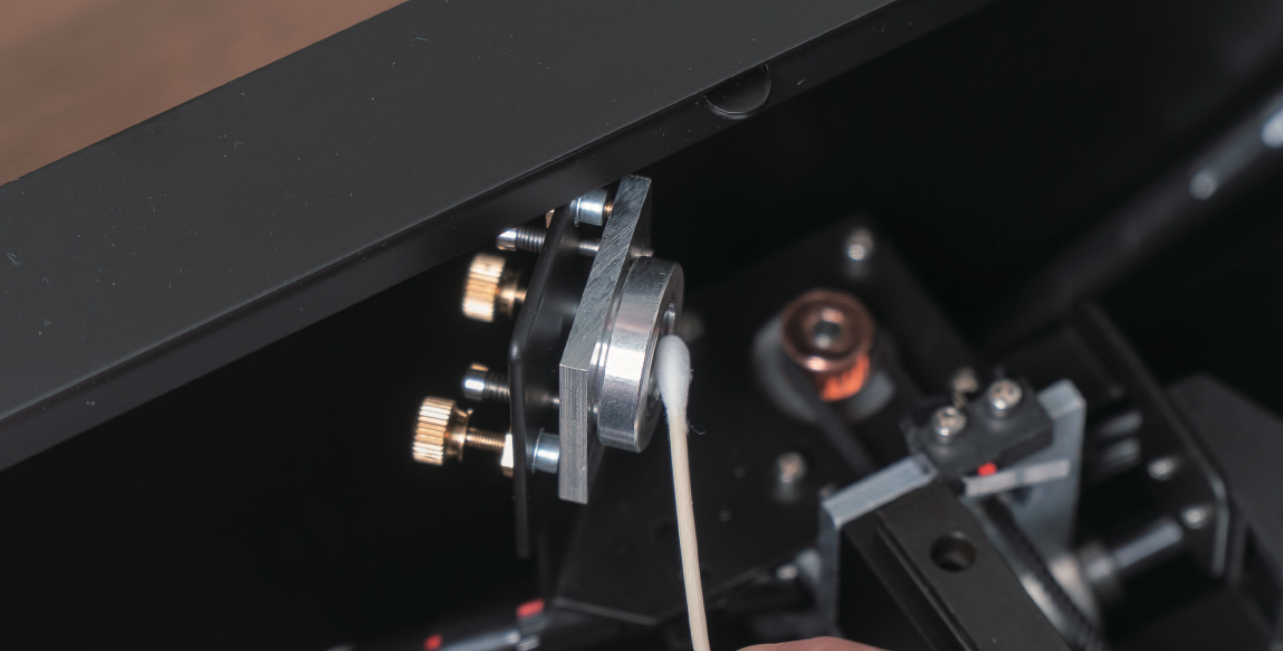

3. Nettoyez le deuxième miroir réfléchissant : Le deuxième miroir réfléchissant est situé sur la tige de guidage de l'axe Y gauche face au châssis. ___2021-08-30___12.03.01.png

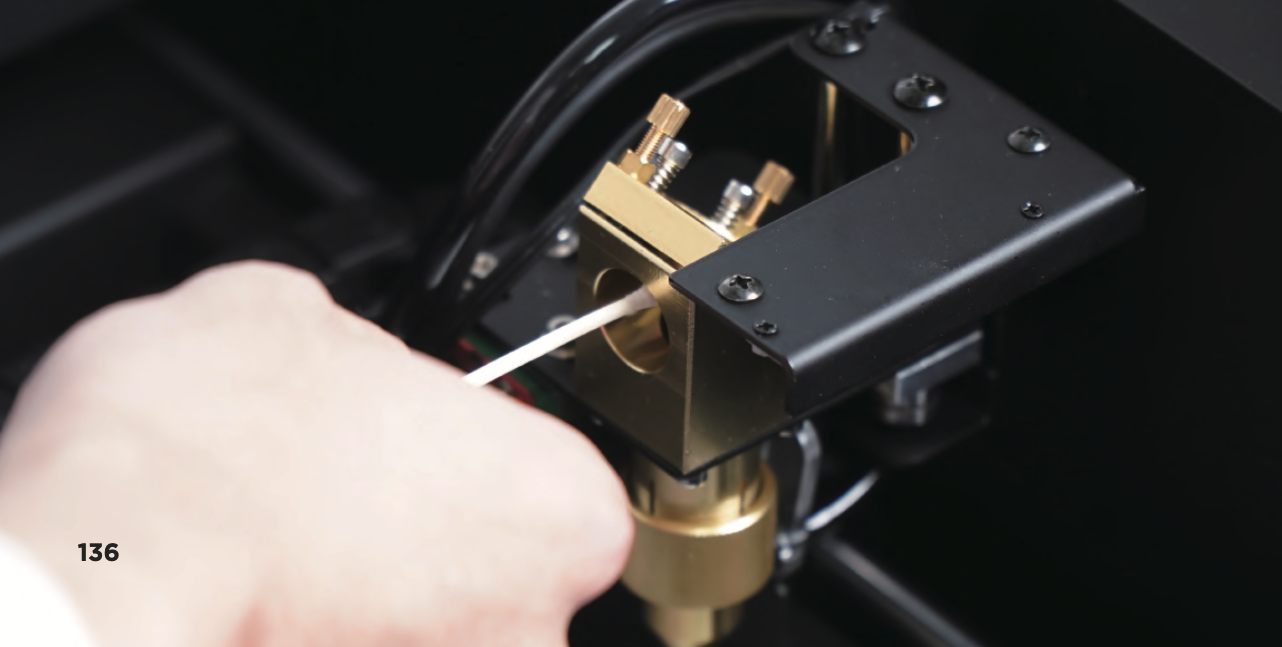

4. Nettoyez le troisième miroir réfléchissant : Le troisième miroir réfléchissant se trouve dans le support de miroir triangulaire doré qui est sur le rail linéaire de l'axe X. ___2021-08-30___12.03.12.png

5. Nettoyez la lentille de focalisation : La lentille de focalisation est située sous le troisième miroir réfléchissant, à l'intérieur de la tête laser.

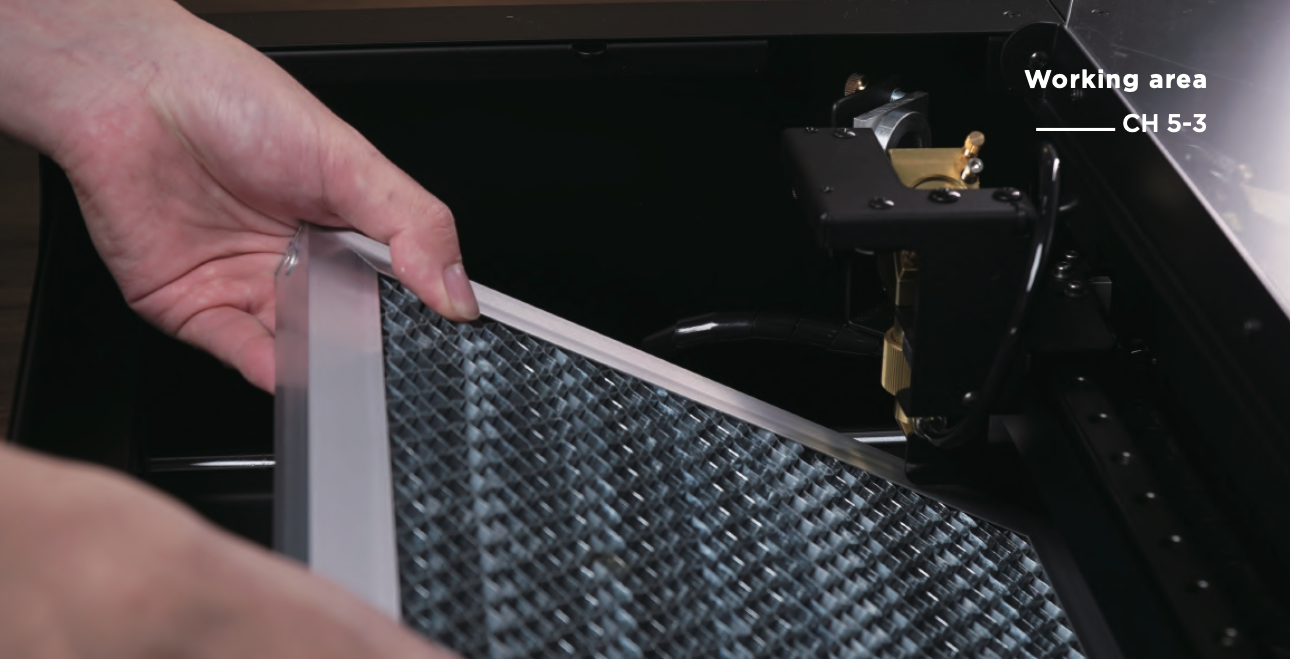

a. Retirez la table en nid d'abeille >

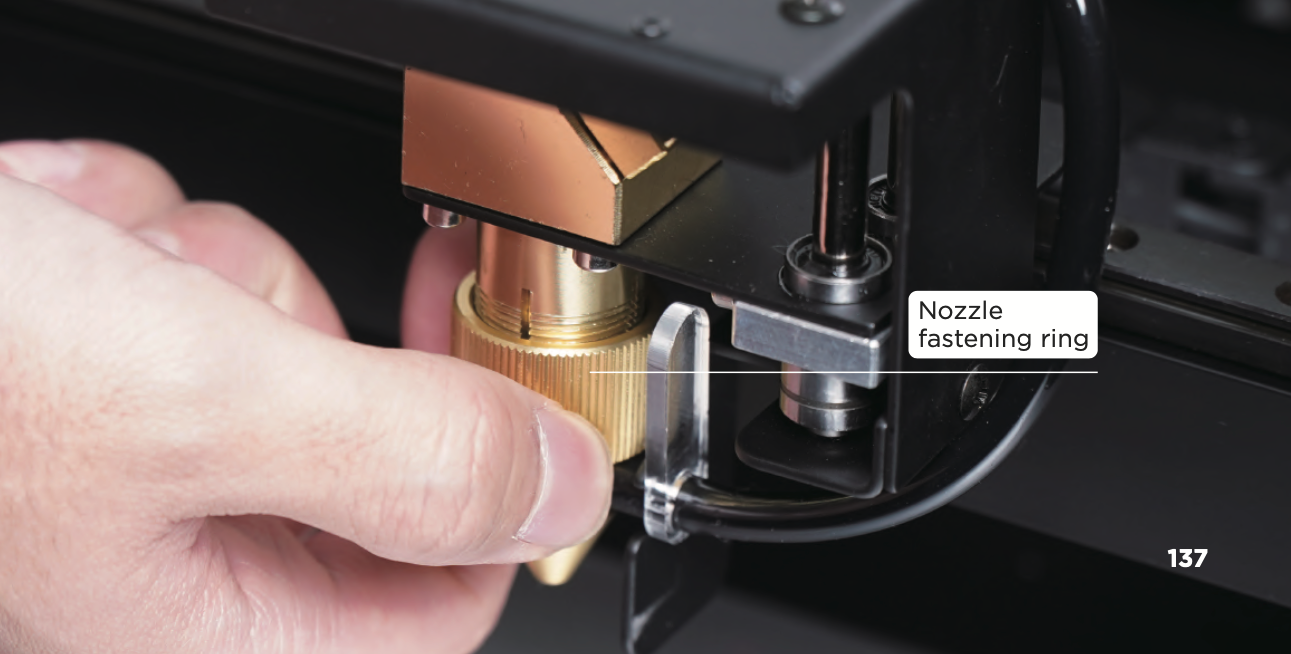

b. Dévissez la bague de fixation de la buse dans le sens horaire >

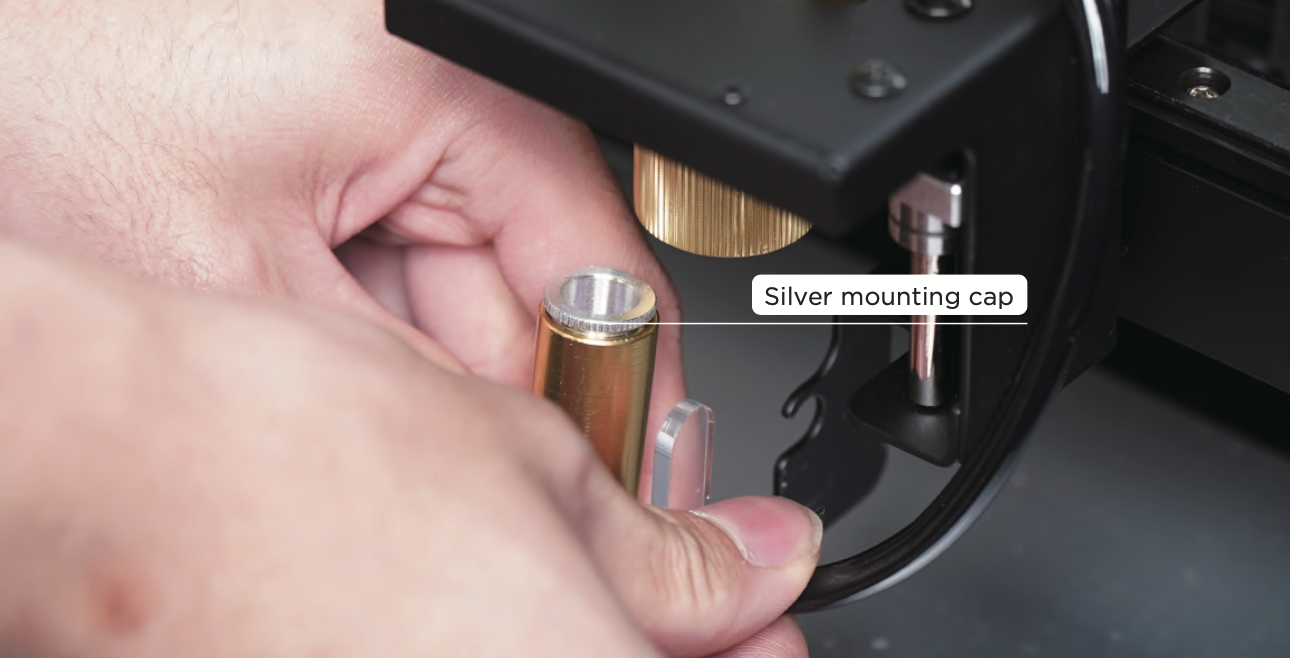

c. Retirez la tête laser et tournez le capuchon de montage argenté dans le sens antihoraire (utilisez une paire de pinces à becs effilés si nécessaire) >

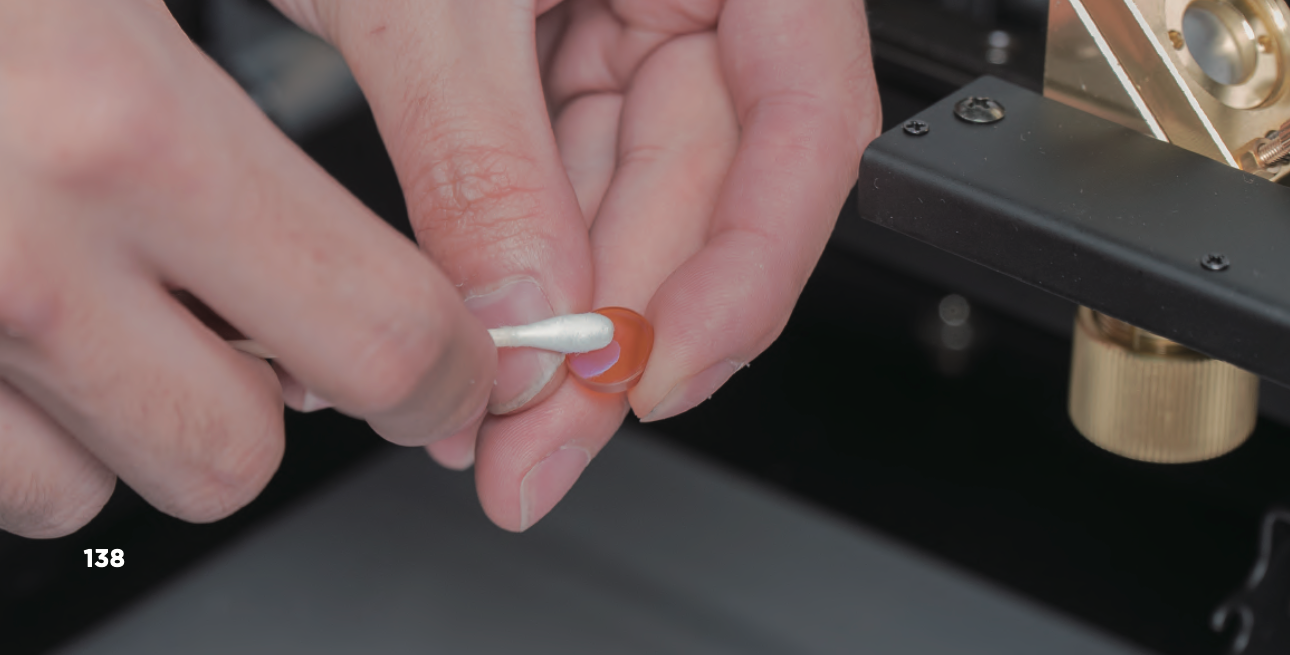

d. Retirez la lentille de focalisation, puis nettoyez-la.

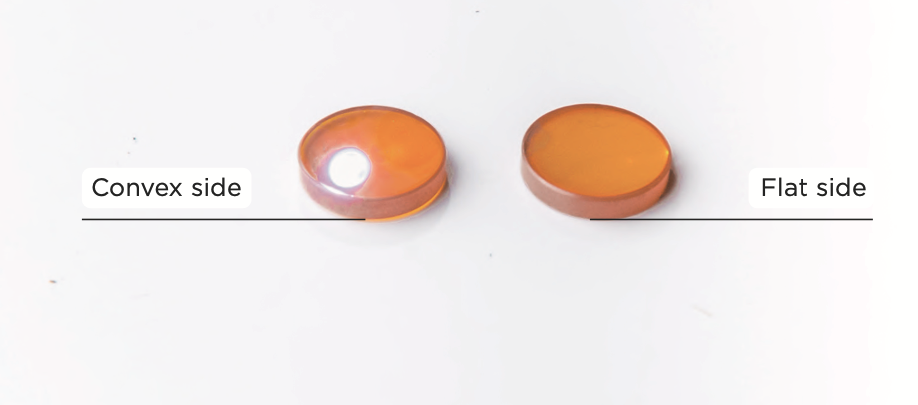

6. Remettez la lentille de focalisation en place : La lentille a une orientation, le côté convexe est orienté vers le haut, le côté plat vers le bas.
(Tenez le bord de la lentille de focalisation dans votre main et regardez vers la lentille, vous pouvez vous voir sur le côté convexe mais pas sur le côté plat.)

⚠️ Si elle n'est pas installée selon les instructions, cela peut entraîner une mise au point imprécise, résultant en une gravure floue ou une incapacité à couper.
