Si le trajet optique est désaligné, il doit être réaligné.
Signes d'un trajet optique désaligné :
1. les motifs gravés seront plus profonds à plus clairs dans une certaine direction
2. la section coupée n'est pas verticale après la coupe.
Éléments de préparation :

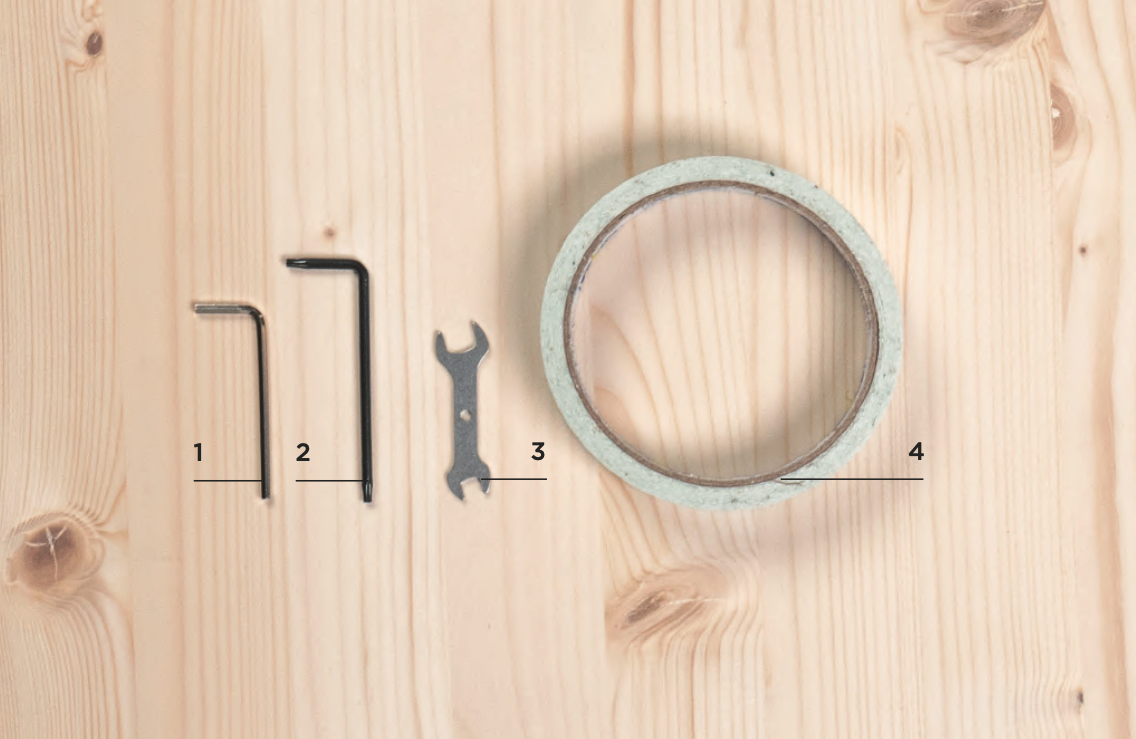

Inclus dans la boîte d'accessoires :
1 | Clé hexagonale de 2,5 mm
2 | Tournevis Torx
3 | Clé à double tête
4 | Ruban adhésif double face

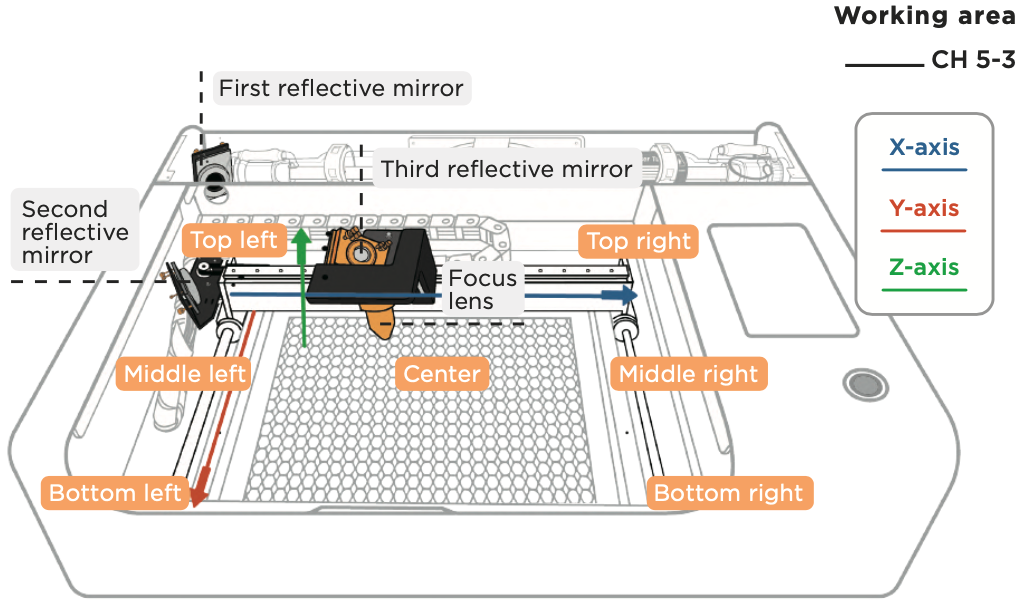

Instructions d'alignement :
1. La direction de l'axe Y est liée au premier miroir réfléchissant. Après avoir correctement ajusté le premier miroir réfléchissant, le point laser obtenu en bas à gauche doit coïncider avec celui obtenu en haut à gauche. Lors du réglage du premier miroir réfléchissant, placez le ruban adhésif double face sur le deuxième miroir réfléchissant.
2. La direction de l'axe X est liée au deuxième miroir réfléchissant. Après avoir ajusté le deuxième miroir réfléchissant, le point laser obtenu au milieu à droite doit coïncider avec celui obtenu au milieu à gauche. Lors du réglage du deuxième miroir réfléchissant, placez le ruban adhésif double face sur le troisième miroir réfléchissant.
3. La direction de l'axe Z est liée au troisième miroir réfléchissant. Après avoir ajusté le troisième miroir réfléchissant, le point laser doit être au centre de la sortie laser. Lors du réglage du troisième miroir réfléchissant, placez le ruban adhésif double face sur la sortie laser.
1. N'ouvrez pas le couvercle de la porte lorsque l'impulsion laser est en cours, sinon, le laser n'émettra pas de lumière en raison du mécanisme de protection.
2. Lors de l'alignement du trajet optique, la "Puissance" peut être réglée sur x0,50 dans la page "MAINTENIR" pour éviter que le point laser ne soit trop grand pour juger précisément la direction de décalage du point laser. Une fois l'alignement terminé, la "Puissance" doit être rétablie au réglage de puissance d'origine de x1,00 pour éviter une puissance insuffisante pendant l'utilisation.
3. S'il y a un bruit de craquement anormal lors du démarrage de l'impulsion laser, veuillez débrancher l'alimentation et cesser immédiatement de l'utiliser. 【Dépannage】 Aucune sortie de faisceau laser.
4. Veuillez utiliser le tournevis Torx pour retirer les 6 vis du couvercle arrière, puis retirez le couvercle arrière.
5. Étant donné qu'il y a des frein-filets sur les écrous des vis de réglage du miroir de fixation des premier et deuxième miroirs réfléchissants, il est suggéré de déposer une petite quantité d'alcool sur ces écrous pour ramollir les frein-filets avant de tourner les écrous.
Instructions vidéo
Étapes d'alignement :
Tube laser

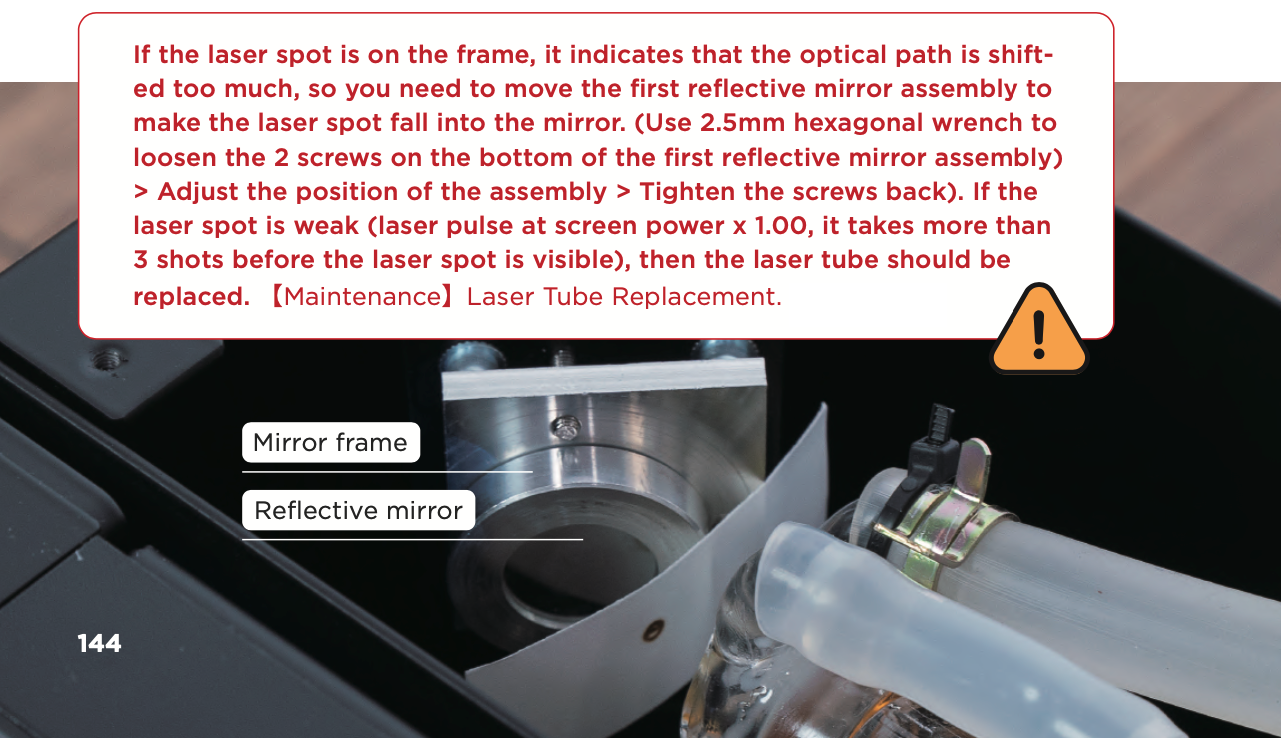

Cible : Pour confirmer que le spot laser est sur le premier miroir réfléchissant.
Méthode :

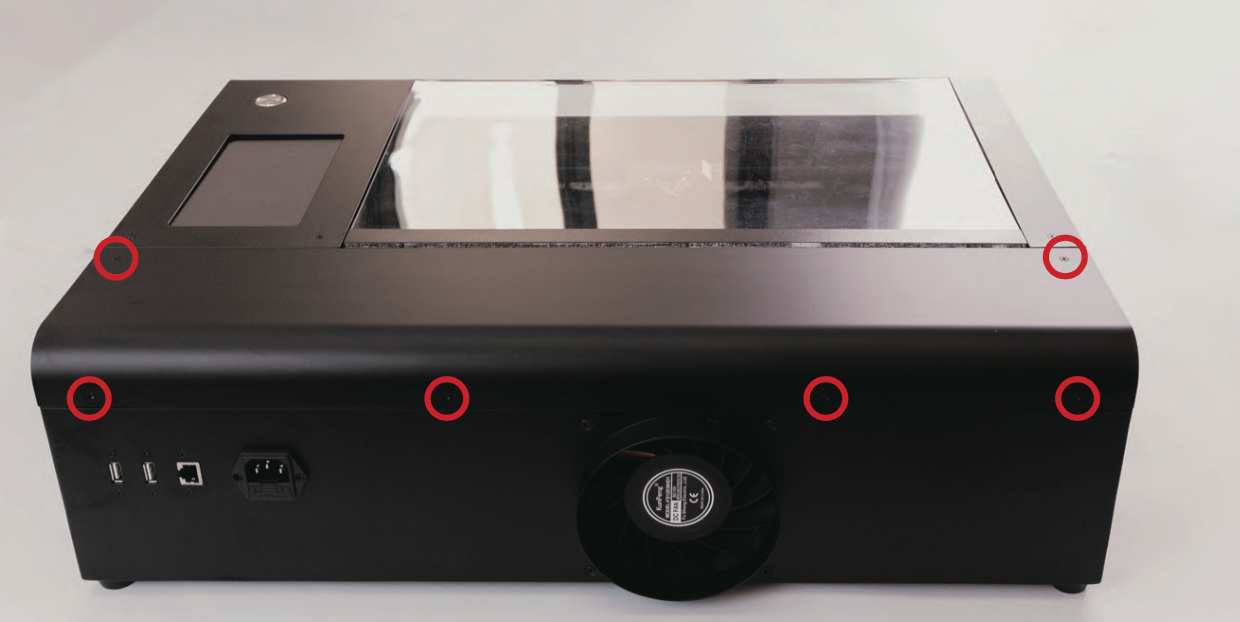

1. Retirez le couvercle arrière : Veuillez utiliser un tournevis Torx pour retirer les 6 vis du couvercle arrière, puis retirez le couvercle arrière.

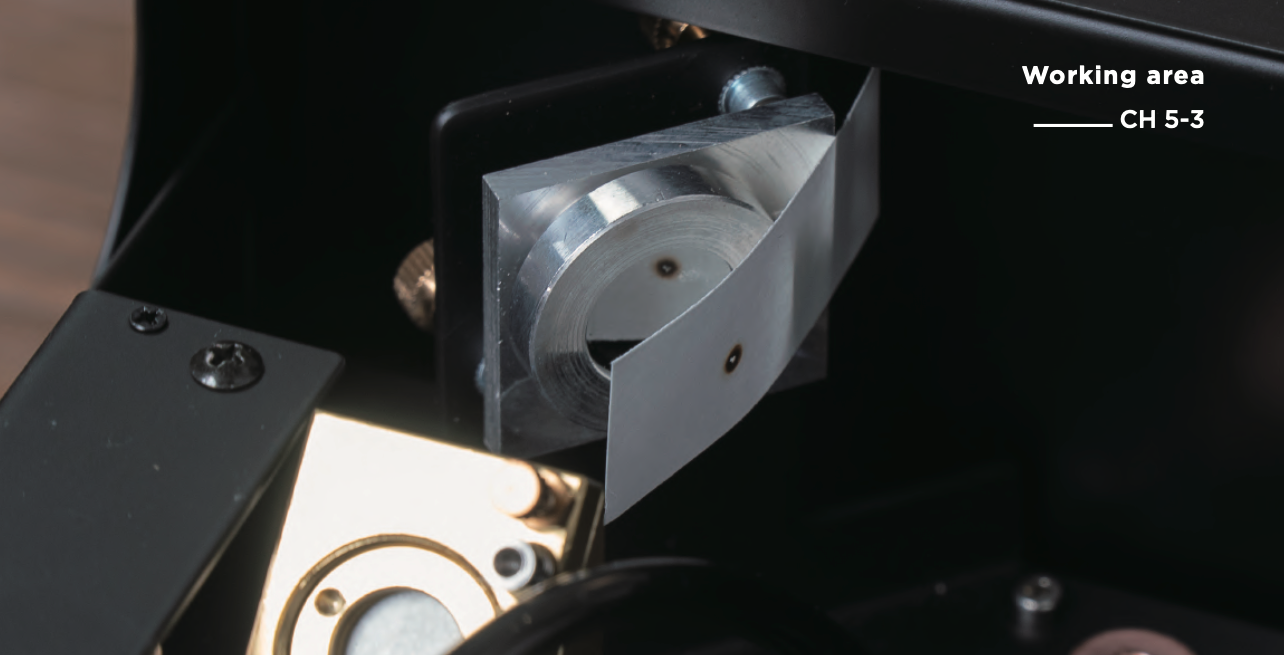

2. Collez le ruban adhésif : Prenez un morceau de ruban adhésif double face et collez-le sur le cadre métallique rond du premier miroir réfléchissant.
3. Obtenez le spot laser sur le premier miroir réfléchissant : Fermez le couvercle de la porte > Cliquez sur 'MAINTENIR' à l'écran > Cliquez sur 'Impulsion laser' > Ouvrez le couvercle de la porte > Assurez-vous que le spot laser est à l'intérieur du miroir, en évitant le cadre du miroir.
Premier miroir réfléchissant
Cible: Pour faire coïncider le point en bas à gauche avec le point en haut à gauche.
Méthode :
1. Relâchez les moteurs et collez le ruban adhésif double face : Cliquez sur "MAINTENIR" de la machine pour terminer le homing > Cliquez sur "Moteurs" > Prenez un morceau de ruban adhésif double face et collez-le sur le cadre métallique du deuxième miroir réfléchissant.
2. Obtenir le point laser supérieur gauche : Déplacez manuellement la tête laser vers le coin supérieur gauche > Fermez le couvercle > Cliquez sur "Impulsion laser" > Ouvrez le couvercle > Confirmez la position du point laser. Vous devez observer comment le prochain point laser (en bas à gauche) se déplace.
3. Obtenir le point laser inférieur gauche : Déplacez manuellement la tête laser vers le coin inférieur gauche > Fermez le couvercle > Cliquez sur "Impulsion laser" > Ouvrez le couvercle > Vérifiez si les points en bas et en haut à gauche se superposent à la même position et évitez le cadre du miroir réfléchissant. Comme illustré sur l'image ci-dessus. Si les points laser ne se superposent pas complètement, ajustez la vis de réglage du miroir derrière le premier miroir réfléchissant selon la direction du mouvement du point laser, de sorte que la position du point laser inférieur gauche se déplace vers la position du point laser supérieur gauche.
4. Ajuster le premier miroir réfléchissant : Déposez une petite quantité d'alcool sur
l'écrou pour ramollir le frein-filet > Utilisez une clé à deux têtes pour desserrer l'écrou sans tourner la vis de réglage du miroir > Serrez ou desserrez la vis de réglage du miroir selon la direction du mouvement du point laser (direction de contrôle expliquée plus tard) > Répétez les étapes 2, 3, 4 jusqu'à ce que le point laser inférieur gauche se superpose au point laser supérieur gauche (si vous ne pouvez plus déterminer la direction du mouvement du point laser, vous devez réappliquer le ruban adhésif double face) > Après avoir terminé le réglage, serrez l'écrou sans tourner la vis de réglage du miroir.
Après avoir confirmé que les points inférieurs et supérieurs gauches coïncident et en évitant le cadre du miroir réfléchissant, ajustez le deuxième miroir réfléchissant.

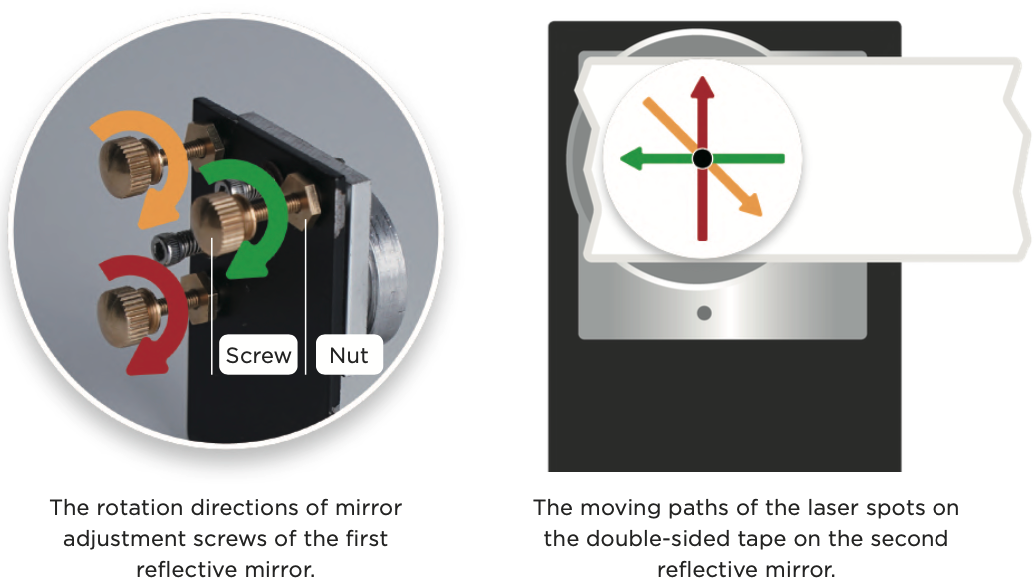

Serrer ou desserrer la vis équivaut à ajuster l'angle du miroir réfléchissant.
-
Lorsque vous tournez la vis jaune, les liaisons des vis rouge et verte peuvent être considérées comme l'axe de rotation.
En serrant la vis jaune (dans le sens horaire), vous pouvez imaginer pousser le miroir depuis le coin supérieur gauche avec le rouge et le vert comme axe, et le point laser se déplacera vers le coin inférieur droit. En desserrant la vis jaune (dans le sens antihoraire), vous pouvez imaginer le rouge et le vert comme l'axe pour déplacer le miroir vers l'arrière dans le coin supérieur gauche, et le point laser se déplacera vers le coin supérieur gauche. -
Lorsque vous tournez la vis verte, vous pouvez considérer la liaison des vis jaune et rouge comme l'axe de rotation.
En serrant la vis verte (dans le sens horaire), vous pouvez considérer le jaune et le rouge comme l'axe pour pousser le miroir depuis le coin supérieur droit, et le point laser se déplacera vers la gauche. En desserrant la vis verte (dans le sens antihoraire), vous pouvez considérer le jaune et le rouge comme l'axe pour déplacer le miroir vers l'arrière dans le coin supérieur droit, et le point laser se déplacera vers la droite. -
Lorsque vous tournez la vis rouge, considérez la liaison des vis jaune et verte comme l'axe de rotation.
En serrant la vis rouge dans le sens horaire, vous pouvez considérer le jaune et le vert comme l'axe pour pousser le miroir depuis le coin inférieur gauche, et le point laser se déplacera vers le haut. Si vous desserrez la vis rouge (dans le sens antihoraire), vous pouvez considérer le jaune et le vert comme l'axe pour déplacer le miroir vers l'arrière dans le coin inférieur gauche, et le point laser se déplacera vers le bas.
Second miroir réfléchissant
Cible: Pour faire coïncider le point du milieu droit avec le point du milieu gauche. Méthode :

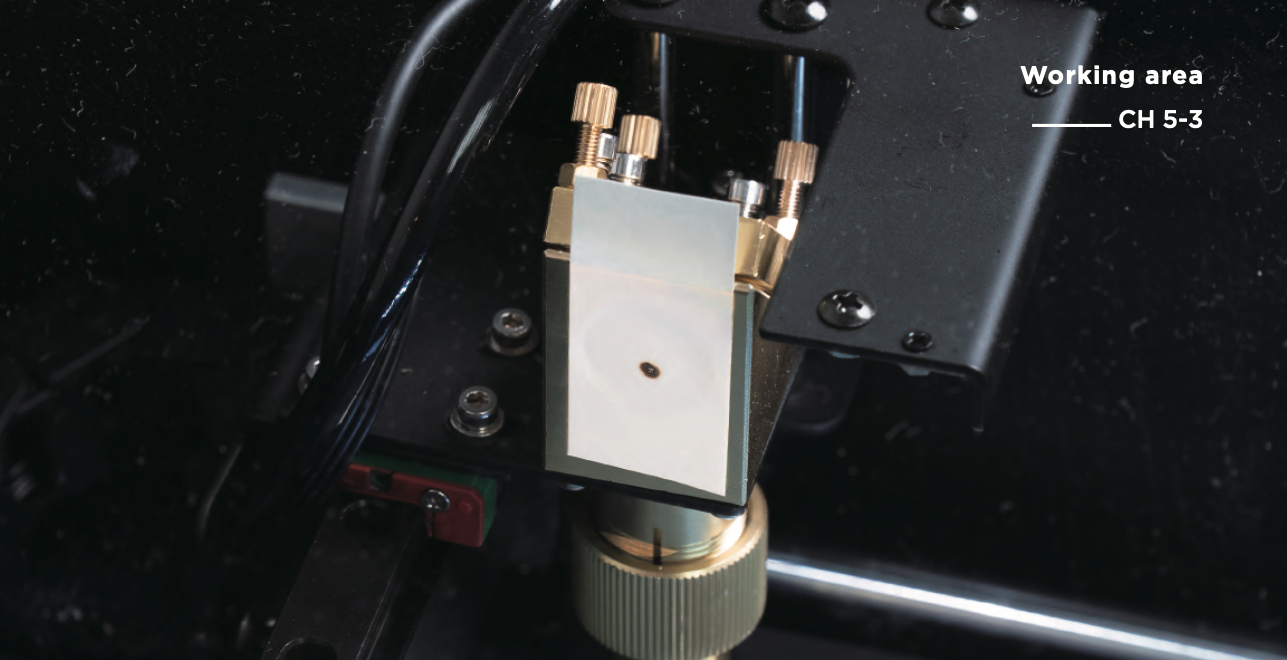

1. Collez le ruban adhésif : Prenez un morceau de ruban adhésif double face et collez-le sur le cadre cadre métallique du troisième miroir réfléchissant.
2. Obtenez le point laser du milieu gauche : Déplacez manuellement la tête laser vers le milieu gauche
> Fermez le capot > Cliquez sur "Impulsion Laser" > Ouvrez le capot > Confirmez la position du point laser. Vous devez observer comment le prochain point laser (centre) se déplace.
3. Obtenez le point laser central : Déplacez manuellement la tête laser vers le centre > Fermez le capot > Cliquez sur "Impulsion Laser" > Ouvrez le capot > Confirmez si le centre et le milieu gauche se chevauchent à la même position. Vous devez observer comment le prochain point laser (milieu droit) se déplace.
4. Obtenez le point laser du milieu droit : Déplacez manuellement la tête laser vers le milieu droit > Fermez le capot > Cliquez sur "Impulsion laser" > Ouvrez le capot > Vérifiez si les points se chevauchent à la même position. S'ils ne se chevauchent pas complètement, ajustez la vis de réglage du miroir derrière le deuxième miroir réfléchissant en fonction de la direction du mouvement du point laser, de sorte que la position du point laser du milieu droit se déplace vers la position du point laser du milieu gauche.

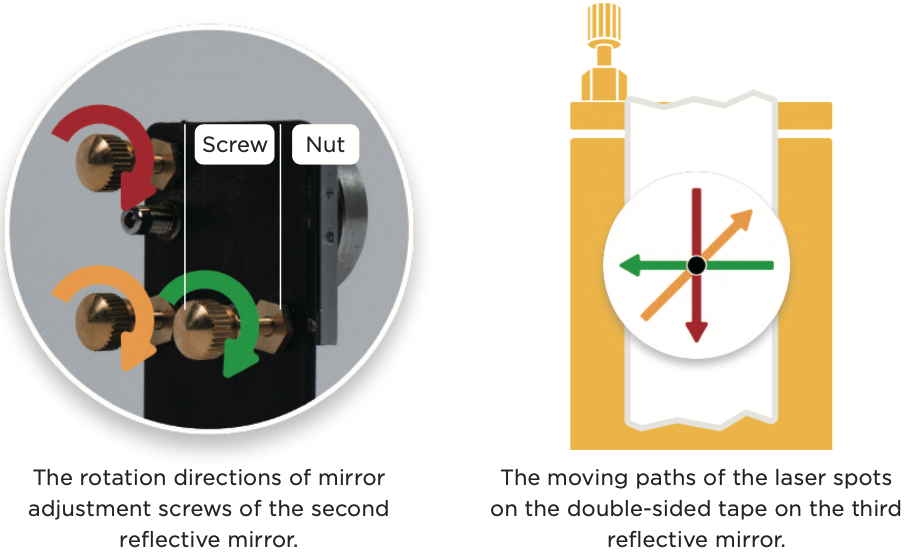

5. Ajustez le deuxième miroir réfléchissant : Déposez une petite quantité d'alcool sur l'écrou pour ramollir le frein-filet > Utilisez une clé à double tête pour desserrer l'écrou sans tourner la vis de réglage du miroir > Serrez ou desserrez la vis de réglage du miroir en fonction de la direction du mouvement du point laser (la direction de contrôle est expliquée plus loin) > Répétez les étapes 2, 4 et 5 jusqu'à ce que le point laser du milieu droit chevauche le point laser du milieu gauche (si vous ne pouvez plus juger la direction du mouvement du point laser, vous devez réappliquer le ruban adhésif double face) > Après avoir terminé le réglage, serrez l'écrou sans tourner la vis de réglage du miroir.
Confirmez que les points du milieu droit et du milieu gauche se chevauchent : Prenez un morceau de ruban adhésif double face et placez-le sur le cadre doré du troisième miroir réfléchissant > Répétez les étapes 2 et 4 pour confirmer le chevauchement des points du milieu droit et du milieu gauche en évitant le cadre du miroir réfléchissant, puis ajustez finement la position de l'ensemble de la tête laser de sorte que le point de chevauchement soit situé sur la ligne perpendiculaire du cadre métallique rond (zone de ligne noire continue sur la figure).

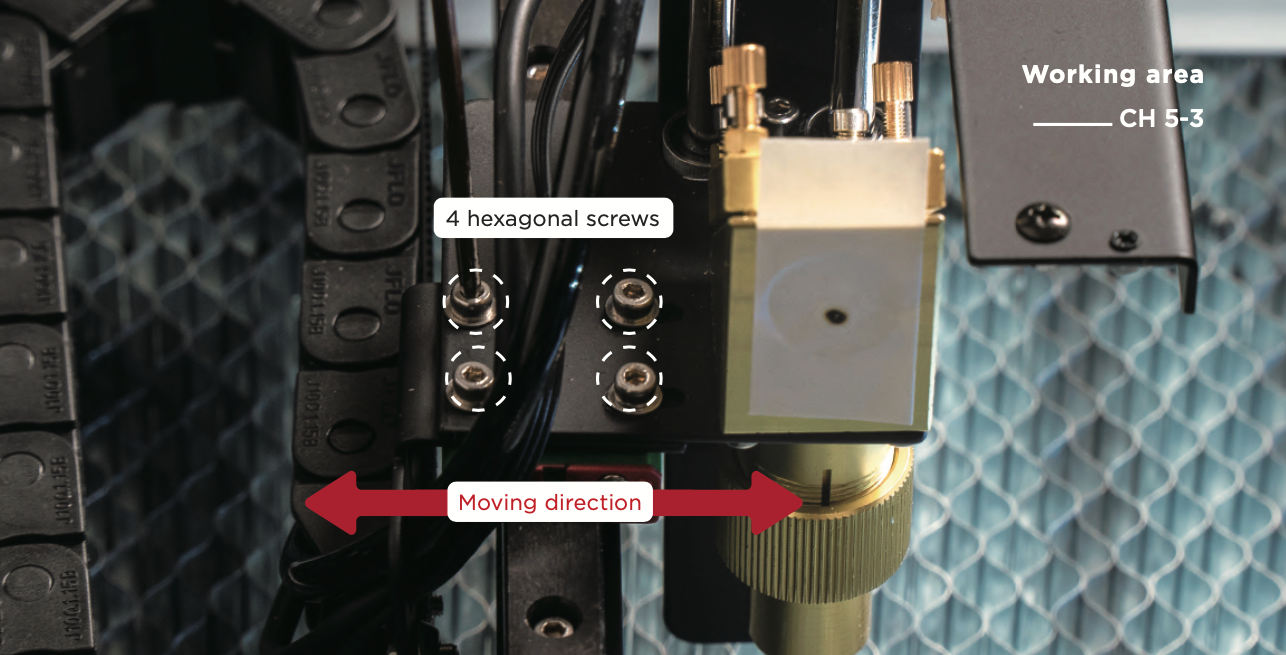

Ajustez finement la position de l'ensemble de la tête laser : Utilisez une clé hexagonale de 2,5 mm pour desserrer les 4 vis hexagonales sur le rail linéaire de l'axe X qui maintiennent l'ensemble de la tête laser en place > Déplacez la tête laser vers l'avant ou vers l'arrière en fonction de la position du spot > Serrez grossièrement les 4 vis > Déplacez manuellement la tête laser au centre > Fermez le couvercle de la porte > Cliquez sur "Impulsion Laser" > Ouvrez le couvercle de la porte > Vérifiez que le spot est sur la ligne perpendiculaire > Déplacez la tête laser vers l'avant du châssis > Cliquez sur "Caméra" et assurez-vous que les bords supérieur et inférieur de la caméra sont parallèles au châssis de la machine > Fixez les 4 vis hexagonales de l'ensemble de la tête laser. Après avoir confirmé que les spots du milieu droit et du milieu gauche sont sur la ligne perpendiculaire du cadre métallique rond, vous pouvez ajuster le troisième miroir réfléchissant.
Troisième miroir réfléchissant
Cible: Pour que le spot laser atteigne le centre de la sortie laser.
Méthode :

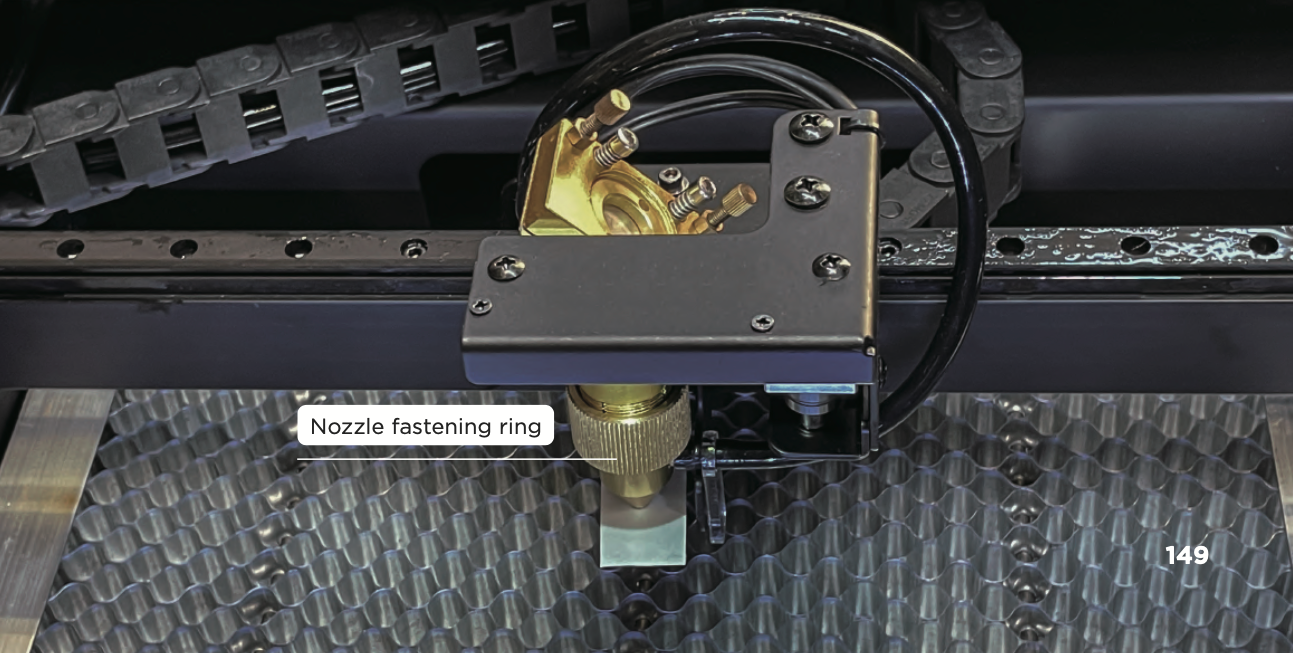

Ajustez la hauteur de la tête laser : Retirez la bague de fixation de la buse dorée > Ajustez la hauteur de la tête laser de sorte que la sonde de mise au point touche la table en nid d'abeille > Remettez la sonde de mise au point en place > Serrez la bague de fixation de la buse dorée.

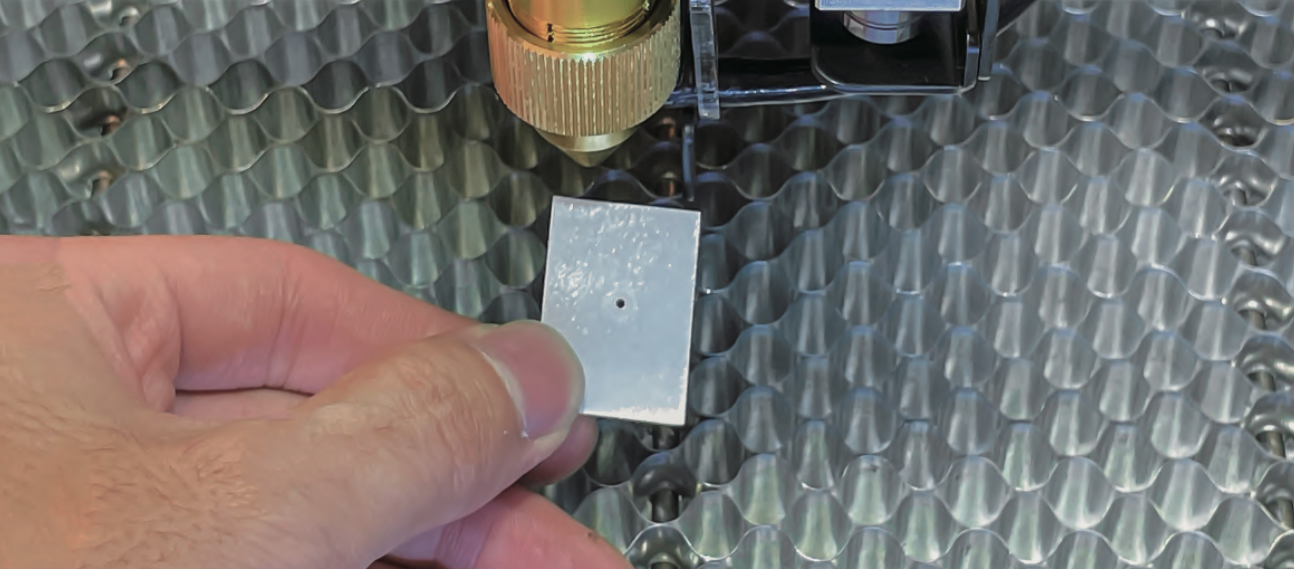

2. Collez le ruban adhésif : Prenez un morceau de ruban adhésif double face et placez-le sur la sortie de la tête laser > Appuyez doucement sur le ruban adhésif double face pour faire un cercle d'indentation de la sortie de la tête laser sur la surface adhésive du ruban.
3. Obtenez le point laser central : Déplacez manuellement la tête laser au centre > Fermez le couvercle de la porte > Cliquez sur "Impulsion Laser" > Ouvrez le couvercle de la porte > Assurez-vous que le spot laser est au centre de la sortie laser. S'il n'est pas au centre du cercle, vous devez ajuster la vis de réglage du miroir derrière le troisième miroir réfléchissant en fonction de la position du spot.
Ajustez le troisième miroir réfléchissant : Utilisez une clé à deux têtes pour desserrer l'écrou sans tourner la vis de réglage du miroir > Serrez ou desserrez la vis de réglage du miroir en fonction de la direction du mouvement du spot laser (la direction de contrôle est expliquée plus loin) > Répétez les étapes 3 et 4 jusqu'à ce que le spot laser tombe au centre de la sortie du faisceau (si vous ne pouvez plus juger la direction du mouvement du spot laser, vous devez réappliquer le ruban adhésif double face) > Après avoir terminé le réglage, serrez l'écrou sans tourner la vis de réglage du miroir.

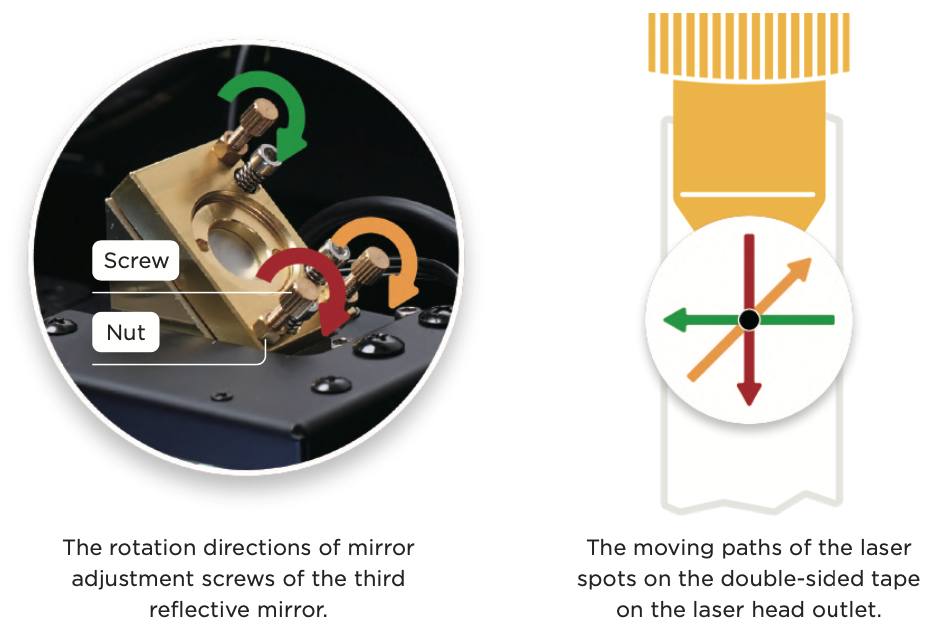

La méthode de réglage est différente du premier et du deuxième miroir réfléchissant, car la position du support sous le troisième miroir réfléchissant est fixe, donc lorsque la vis est serrée, le support ne bougera pas, mais le miroir réfléchissant sera éjecté.
- Lorsque vous tournez la vis jaune, la liaison des vis rouge et verte peut être considérée comme l'axe de rotation.
En serrant la vis jaune (dans le sens horaire), vous pouvez imaginer déplacer le miroir vers l'arrière en haut à droite avec le rouge et le vert comme axe, et le spot laser se déplacera vers le haut à droite. En desserrant la vis jaune (dans le sens antihoraire), vous pouvez imaginer que le rouge et le vert sont l'axe pour pousser le miroir depuis le haut à droite, et le spot laser se déplacera vers le bas à gauche.
- Lorsque vous tournez la vis verte, la liaison des vis jaune et rouge peut être considérée comme l'axe de rotation.
En serrant la vis verte (dans le sens horaire), vous pouvez imaginer déplacer le miroir vers l'arrière en haut à gauche avec le jaune et le rouge comme axe, et le spot laser se déplacera vers la gauche. En desserrant la vis verte (dans le sens antihoraire), vous pouvez imaginer que le jaune et le rouge sont l'axe pour pousser le miroir réfléchissant depuis le haut à gauche, et le spot laser se déplacera vers la droite.
- Lorsque vous tournez la vis rouge, la liaison des vis jaune et verte peut être considérée comme l'axe de rotation.
En serrant la vis rouge (dans le sens horaire), vous pouvez imaginer déplacer le miroir vers l'arrière en bas à droite avec le jaune et le vert comme axe, et le spot laser se déplacera vers le bas. En desserrant la vis rouge (dans le sens antihoraire), vous pouvez imaginer que le jaune et le vert sont l'axe pour pousser le miroir réfléchissant depuis le bas à gauche, et le spot laser se déplacera vers le haut.
Après avoir effectué les réglages ci-dessus, vous pouvez vous assurer que la sortie du faisceau laser est uniforme à n'importe quel endroit de la zone de travail pour répondre aux exigences de fonctionnement normales. Veuillez effectuer à nouveau le "Calibrage de la Caméra" avant utilisation. 【Tutoriel Beam Studio】 Calibrage de la Caméra.
Si la verticalité de la sortie du faisceau laser est strictement requise, vous pouvez ajuster davantage la verticalité du trajet optique.
Réglage avancé :
La verticalité du trajet optique (réglage sélectif)
Cible: Pour ajuster les points laser obtenus à partir de la bague de fixation de la buse dorée et de la sortie de la tête laser au centre des cercles.
Méthode :
1. Collez le ruban adhésif : Prenez un morceau de ruban adhésif double face et collez-le à plat sur le
cadre du troisième miroir réfléchissant.
2. Obtenez le point laser central : Déplacez manuellement la tête laser vers le centre > Fermez le
couvercle > Cliquez sur "Impulsion laser" > Ouvrez le couvercle.

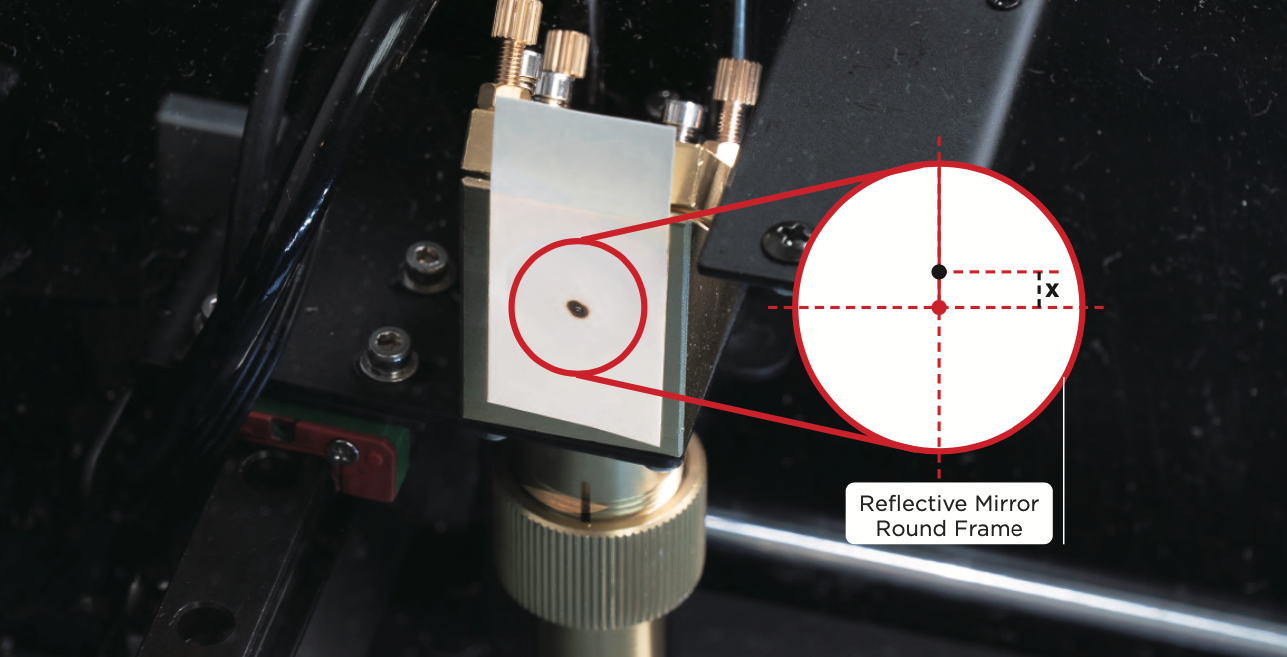

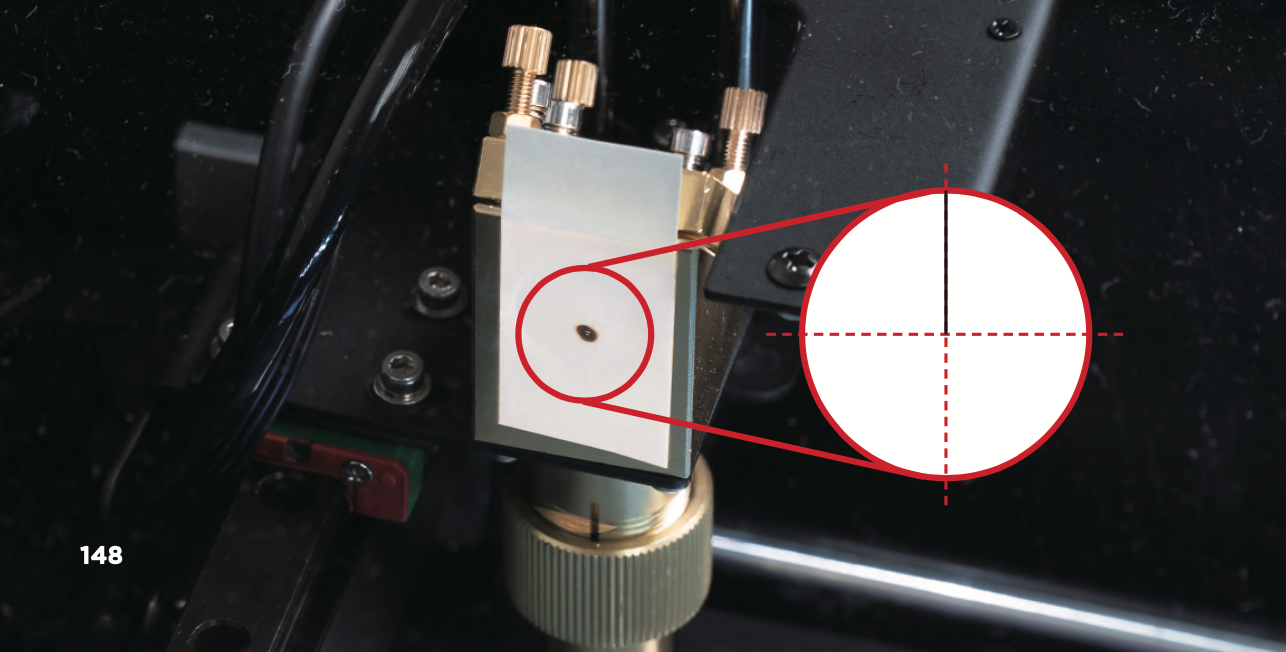

3. Mesurez la valeur de décalage du centre : Mesurez la distance entre le centre du
spot et le centre du cadre, x (mm). Le spot laser doit être situé au sommet de la ligne perpendiculaire du cadre métallique (comme illustré sur l'image ci-dessus). Si la position est incorrecte, veuillez contacter votre revendeur.

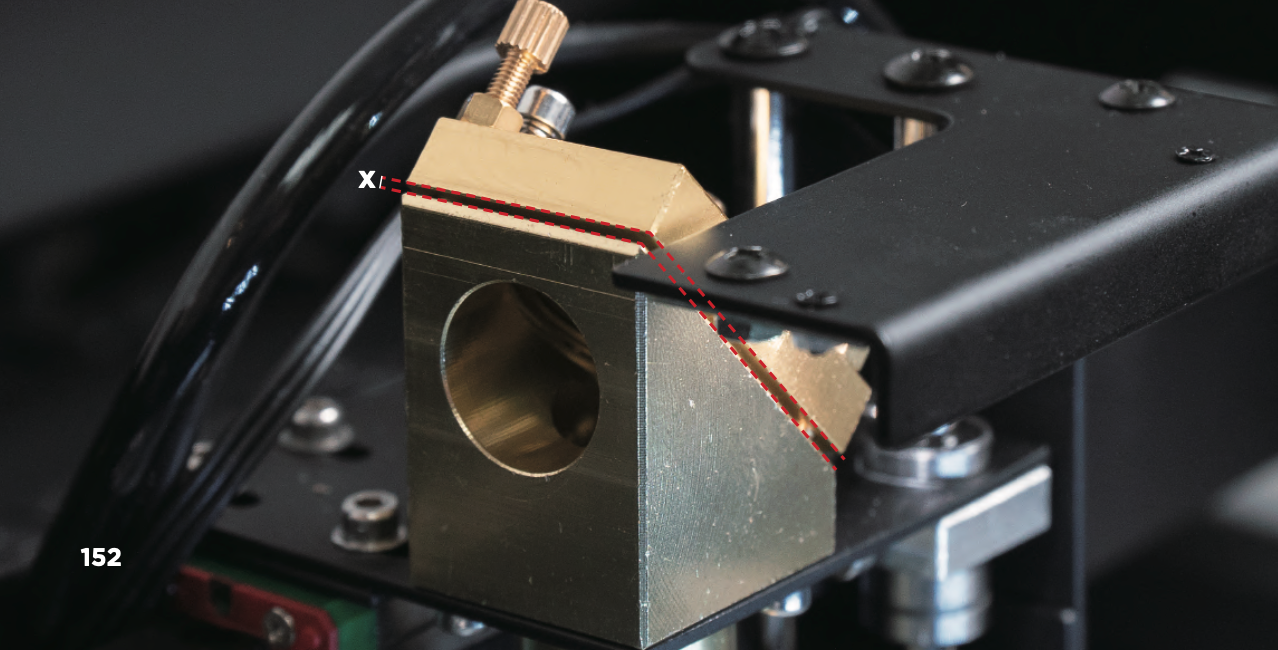

4. Déplacez le troisième miroir réfléchissant : Desserrez l'écrou, utilisez une clé à double tête pour desserrer l'écrou maintenant la vis de réglage du miroir > Ajustez les 3 vis de réglage du miroir de sorte que le troisième miroir réfléchissant et le support de miroir triangulaire soient parallèles et aient un espacement de x (mm) (comme indiqué ci-dessous).
5. Retirez la table en nid d'abeille : Déplacez la tête laser vers le coin supérieur gauche de la zone de travail > Atteignez l'avant de la machine, soulevez la table en nid d'abeille et retirez-la.
6. Ajustez le troisième miroir réfléchissant : Reportez-vous à la méthode du "troisième miroir réfléchissant" et ajustez à nouveau le spot laser au centre de la sortie laser.

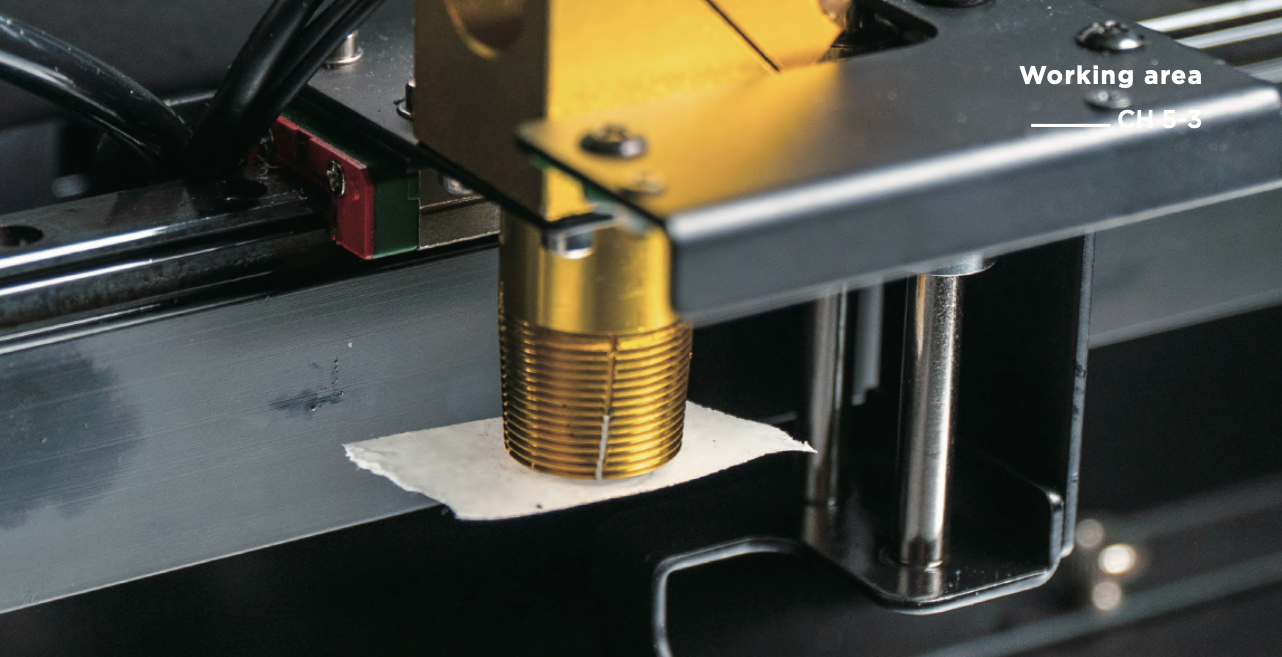

7. Collez le ruban adhésif : Dévissez la bague de fixation de la buse dorée et retirez la tête laser > Prenez un morceau de ruban adhésif double face et collez-le à plat sur la douille de la tête laser, appuyez doucement sur le ruban adhésif double face de sorte qu'il y ait une empreinte de douille sur le côté adhésif du ruban adhésif double face.
Obtenez le point laser central : Déplacez manuellement la tête laser au centre > Fermez le couvercle > Cliquez sur "Impulsion laser" > Ouvrez le couvercle > Observez la position du point et ajustez le troisième miroir réfléchissant si nécessaire.

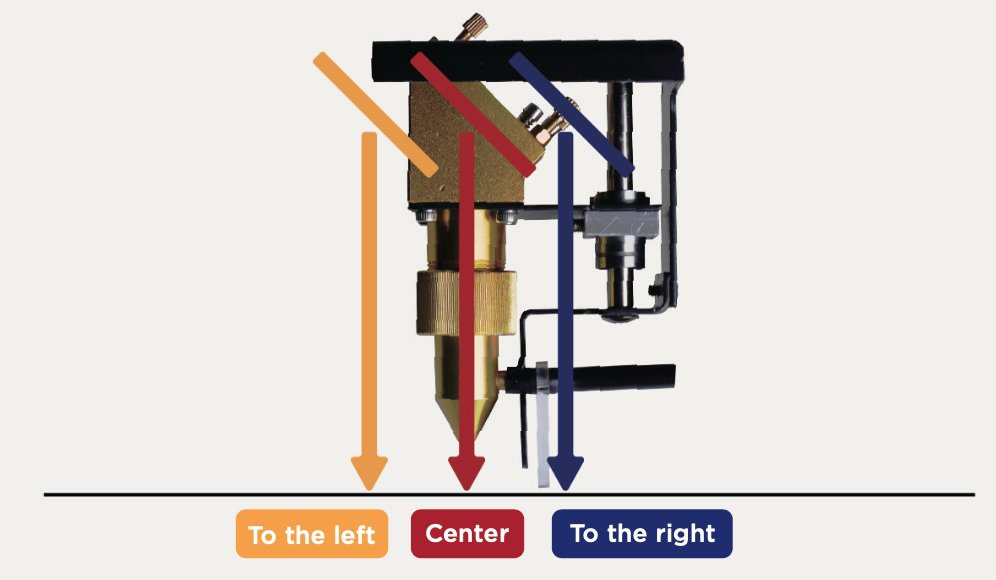

Déplacez le troisième miroir réfléchissant (comme indiqué ci-dessous) :
Le point laser est au centre de la douille de la tête laser, ce qui signifie que le trajet optique est vertical et ne nécessite pas d'ajustement.
Si le point est à droite, réduisez l'écart parallèle du miroir réfléchissant et desserrez les 3 vis de réglage du miroir d'un demi-tour, puis répétez les étapes 6 à 9 jusqu'à ce que le point soit au centre de la douille de la tête laser.
Si le point est à gauche, augmentez l'écart parallèle du miroir réfléchissant et serrez les 3 vis de réglage du miroir d'un demi-tour, puis répétez les étapes 6 à 9 jusqu'à ce que le point soit au centre de la douille de la tête laser.
Une fois l'ajustement terminé, veuillez d'abord exécuter "Calibrer la caméra", puis utiliser l'aperçu de la caméra. 【Tutoriel Beam Studio】Calibrage de la caméra.
