Quand remplacer le tube ?

La dégradation du tube laser.
La défaillance du tube laser, qui n'émet pas de faisceau laser et génère un bruit de craquement. Le Le tube laser est classé comme consommable, et une dégradation est attendue en raison de l'utilisation de la puissance, du temps de stockage et d'autres facteurs. Plus le réglage de la puissance est élevé, plus la dégradation du tube laser est rapide.

Vidéo complète

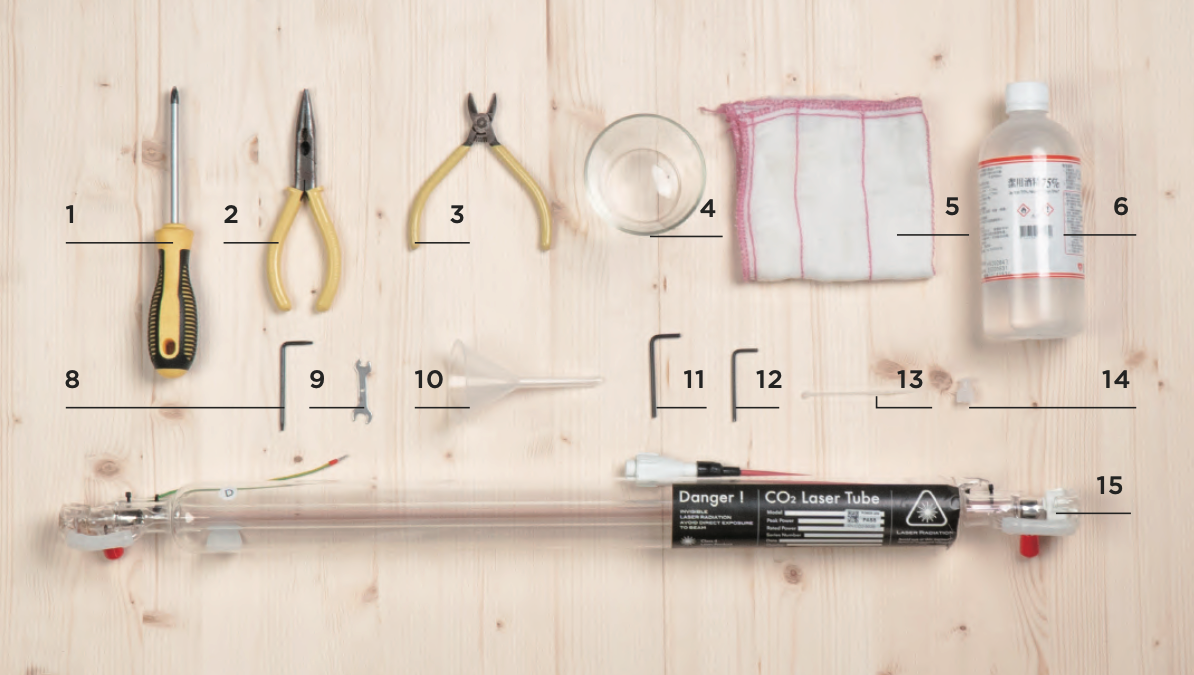

Éléments de préparation

Préparation personnelle :

1 | Tournevis cruciforme

2 | Pinces à bec effilé

3 | Pinces coupantes diagonales

4 | Récipient d'eau

5 | Essuie-tout ou chiffon

6 | Alcool à 75%~99%

7 | Aspirateur ou pistolet à air comprimé ( Si vous en avez un, c'est mieux. )

Inclus dans la boîte d'accessoires :

8 | Tournevis Torx

9 | Clé à double tête

10 | Entonnoir

11 | Clé hexagonale de 3 mm

Inclus dans la boîte du tube laser :

12 | Clé hexagonale de 2,5 mm

13 | Serre-câble

14 | Bouchon de tuyau d'eau

15 | Tube laser



Étapes de remplacement

0. Débranchez l'alimentation et ouvrez le châssis

Veuillez d'abord débrancher le cordon d'alimentation, puis remplacer le tube laser.
Veuillez utiliser le tournevis Torx pour retirer les 6 vis du couvercle arrière et soulever le couvercle.
Vous pouvez d'abord enlever la poussière du châssis arrière, puis remplacer le tube laser. Utilisez un aspirateur ou un pistolet à air comprimé pour enlever la poussière du châssis arrière, puis utilisez une serviette en papier ou un chiffon imbibé d'alcool pour essuyer la zone sale et attendez que le châssis soit sec avant de procéder à l'opération suivante.

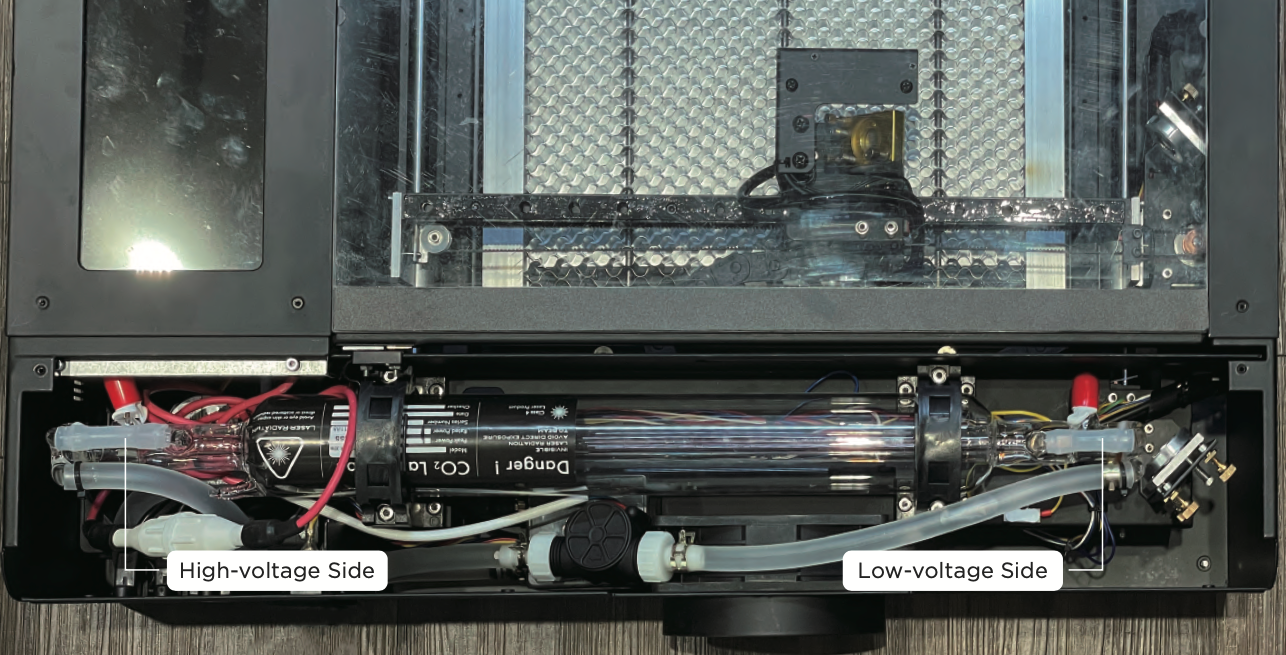

Le tube laser a deux extrémités. Le côté haute tension ("High-voltage") est proche de l'écran et le côté basse tension ("Low-voltage") est proche du miroir réfléchissant.
Veuillez placer un chiffon ou une serviette en papier des deux côtés de la haute et de la basse tension pour éviter d'endommager la machine en raison d'une infiltration d'eau.

1. Débranchez les fils du tube laser

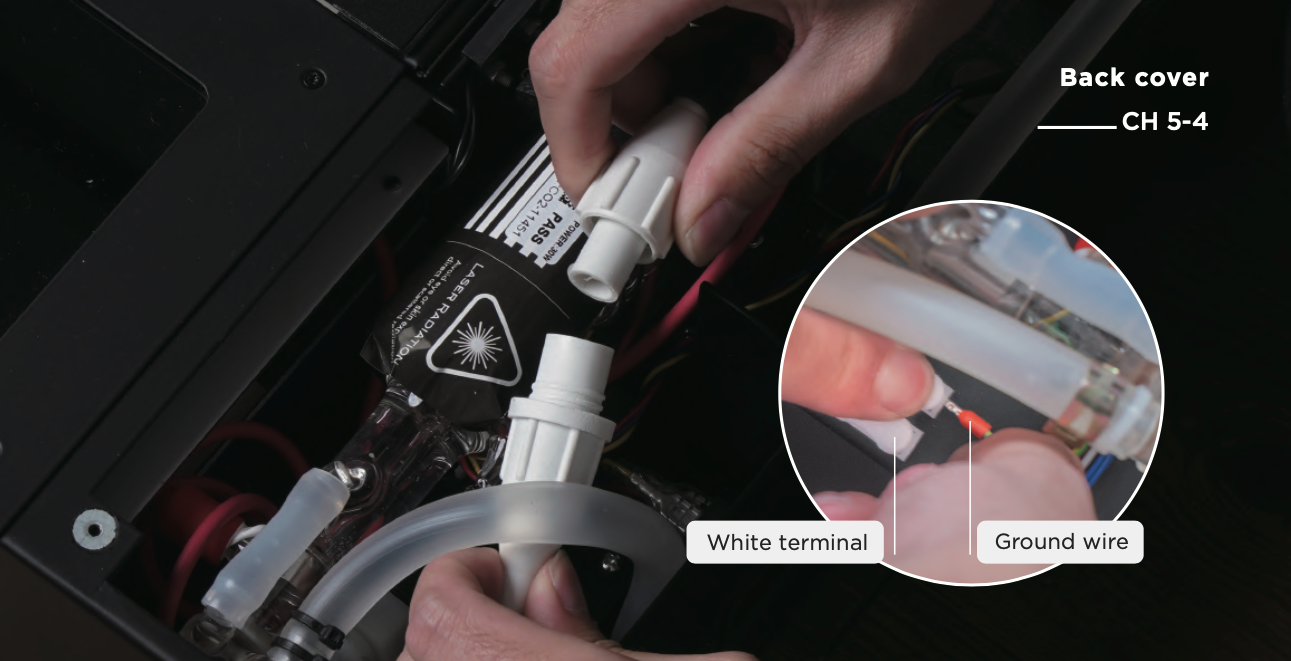

Dévissez et débranchez le connecteur blanc du côté haute tension > Appuyez sur la borne blanche et retirez le fil de terre du côté basse tension.


2. Desserrez les supports du tube laser

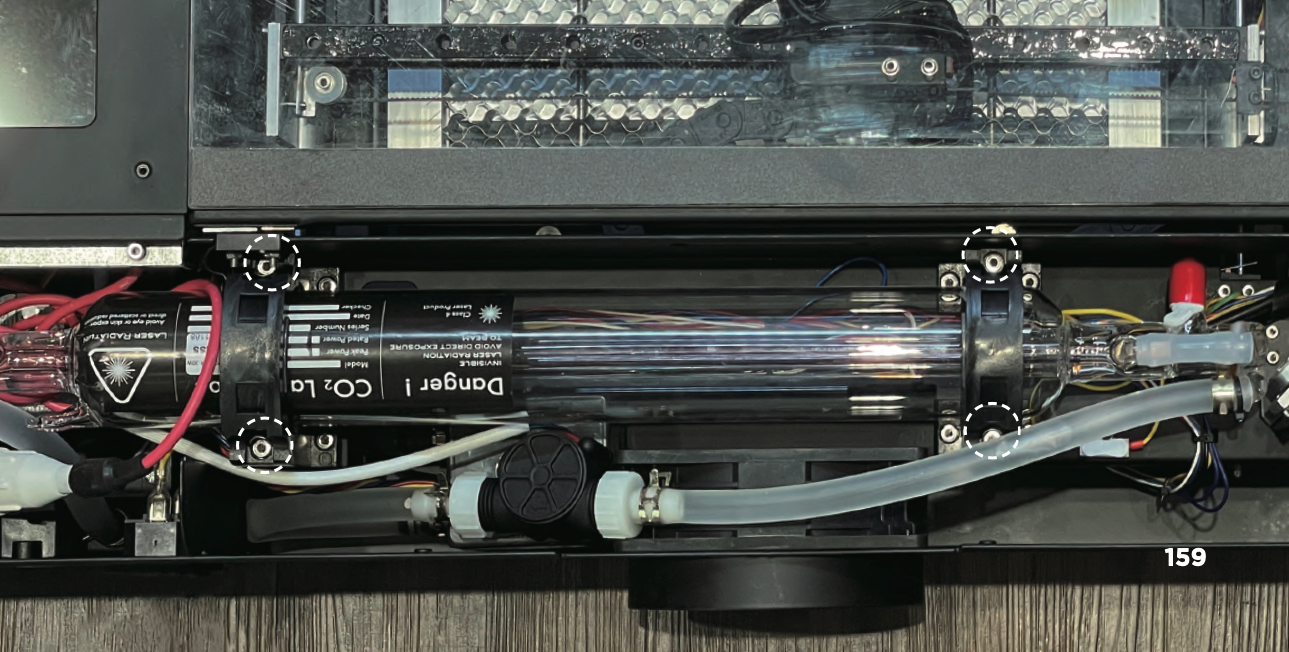

Utilisez une clé hexagonale de 3mm pour desserrer un total de 4 vis sur les supports du tube laser.


3. Retirez le tube laser pour le vider

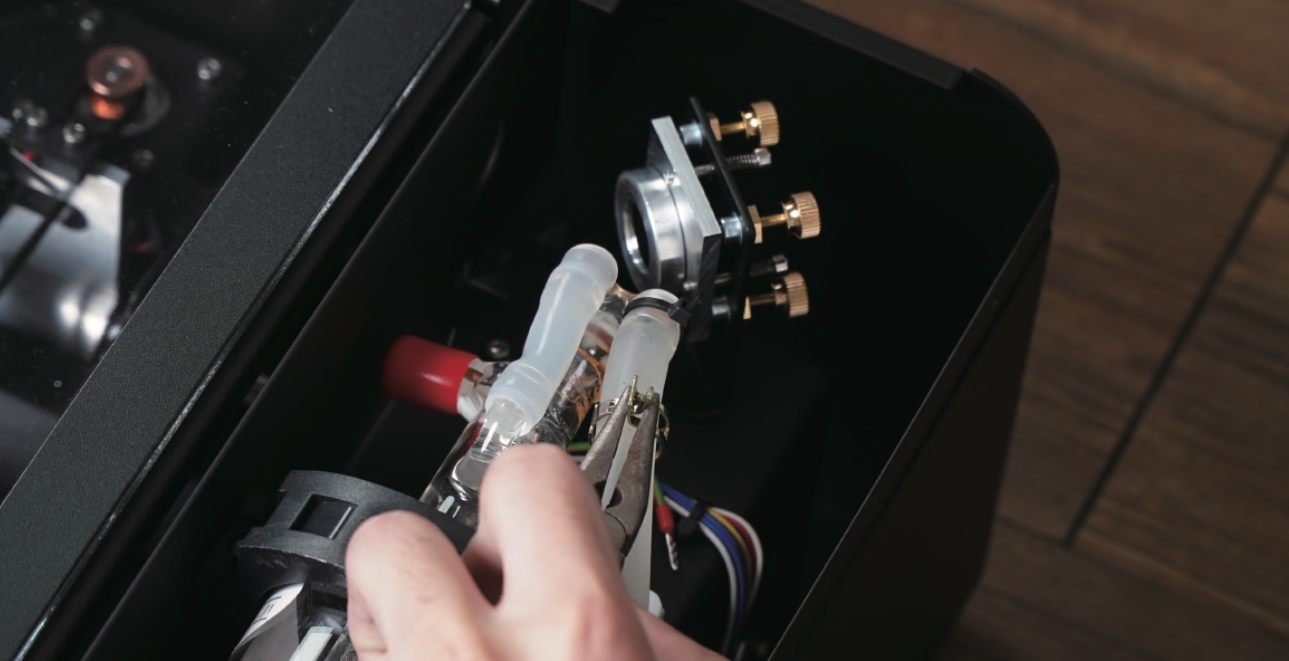

a. Utilisez une pince à becs effilés pour déplacer le collier de serrage du côté basse tension vers le centre du tuyau d'eau ___2021-08-30___2.32.03.png

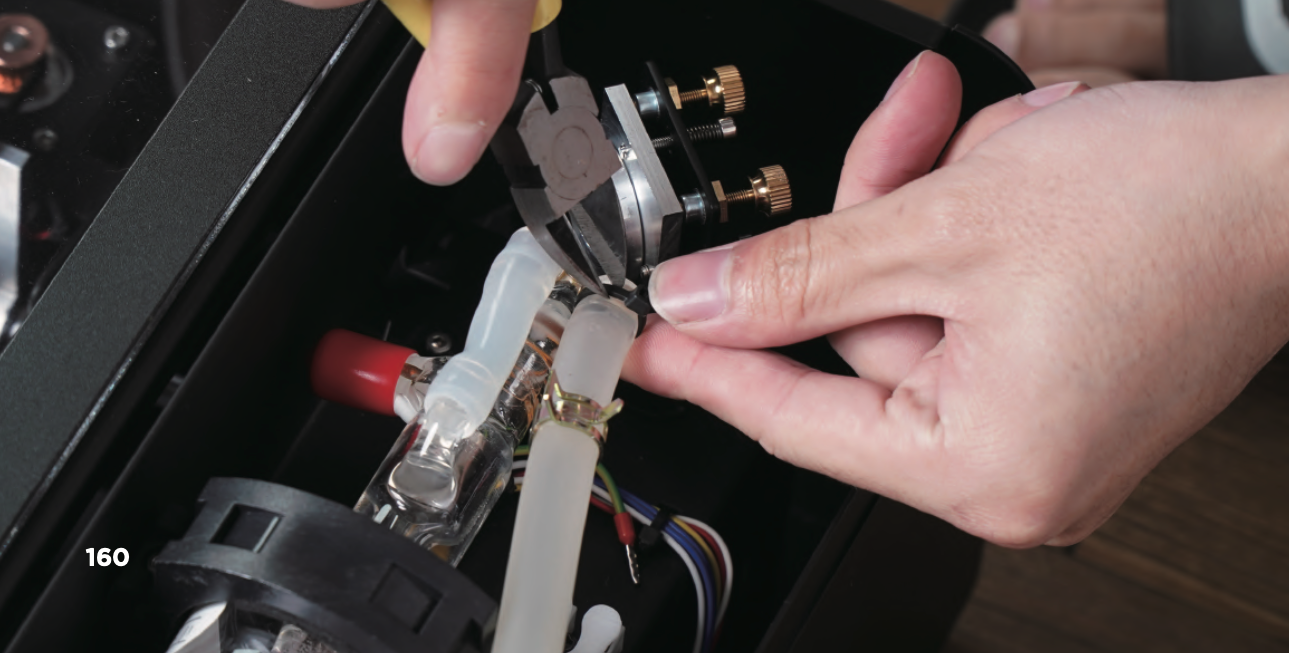

b. Utilisez une pince coupante diagonale pour retirer l'attache de câble maintenant le tuyau d'eau > Retirez le tube laser du châssis ___2021-08-30___2.32.12.png

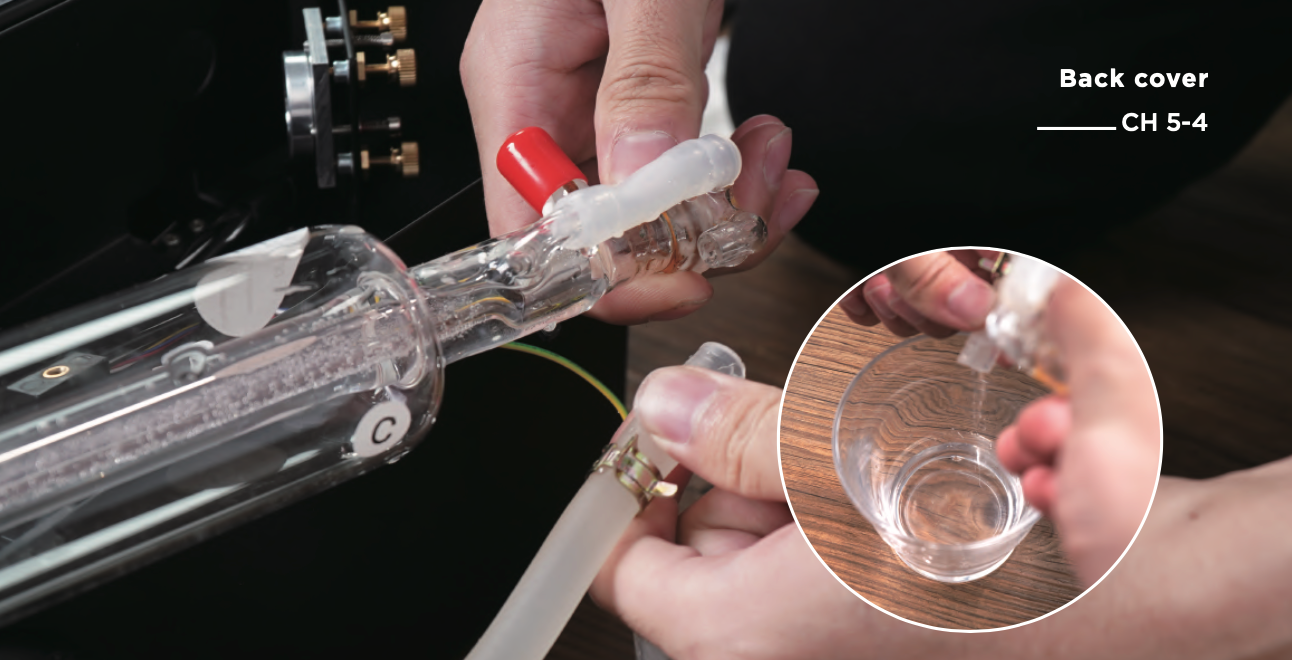

c. Orientez le tuyau d'eau du côté basse tension vers le réservoir d'eau, puis retirez le tuyau pour vidanger l'eau (lorsque la position de la sortie d'eau du côté basse tension est inférieure à celle du côté haute tension, le liquide sera évacué en raison du principe du siphon)

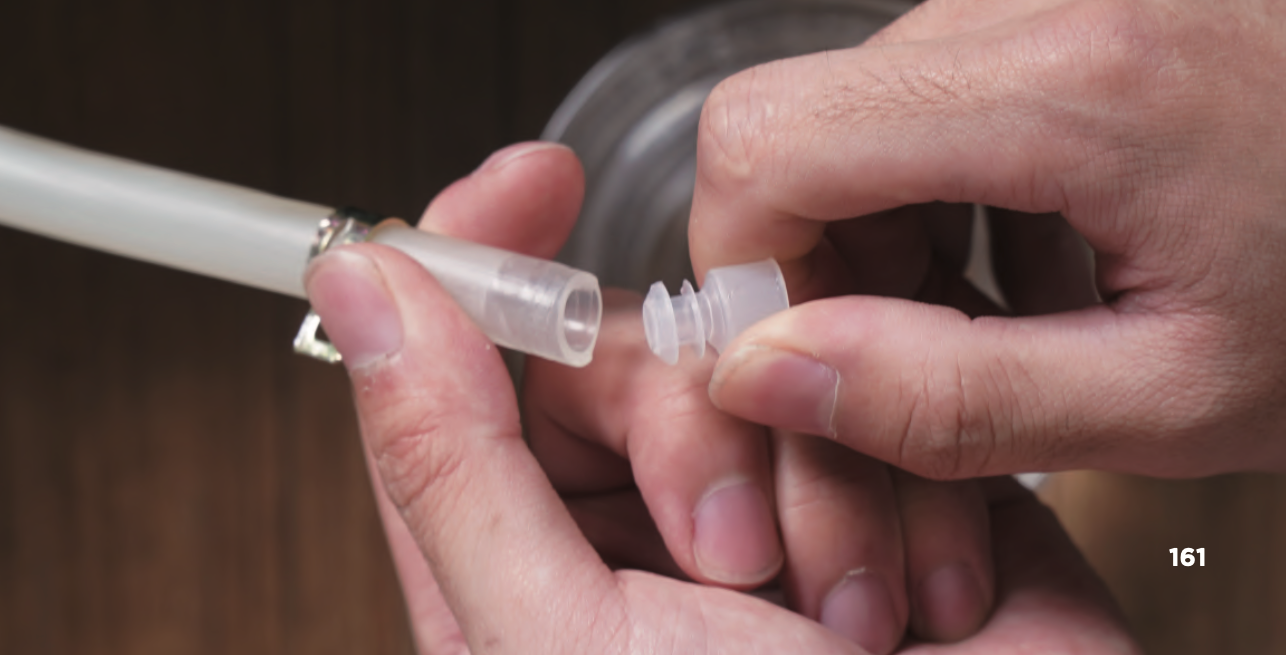

d. Une fois la vidange terminée, obstruez la sortie d'eau avec un bouchon de tuyau d'eau. ___2021-08-30___2.32.31.png

4. Retirez le tube laser

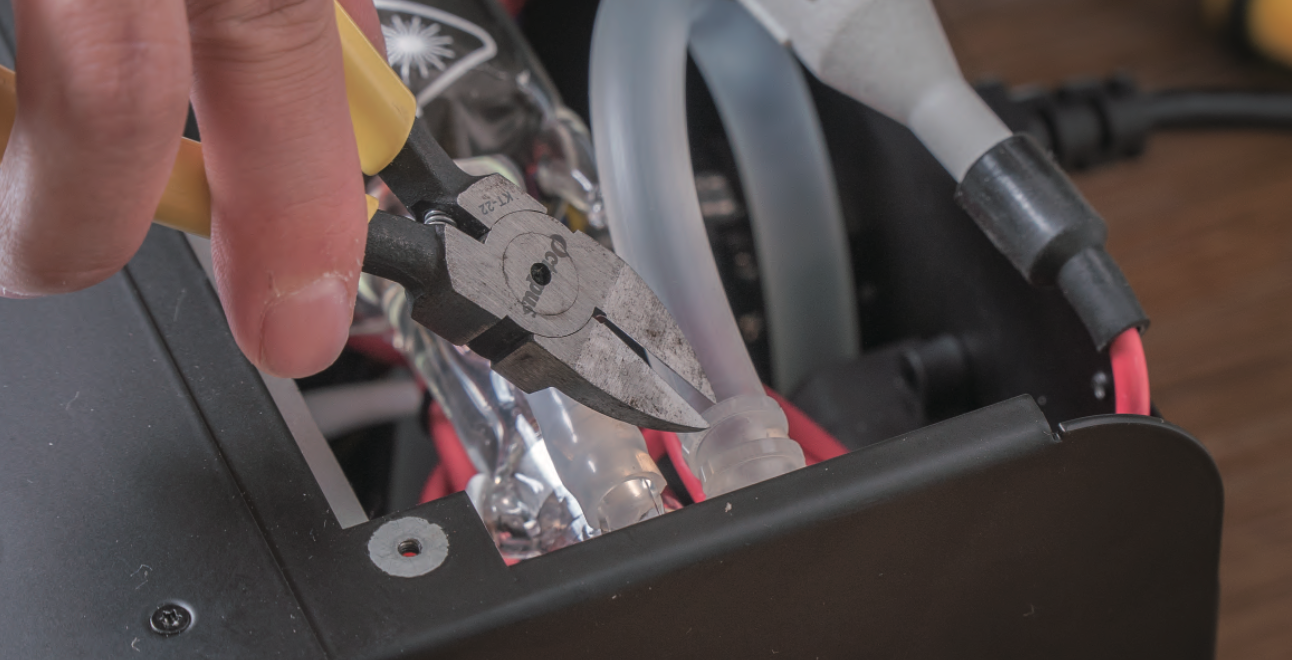

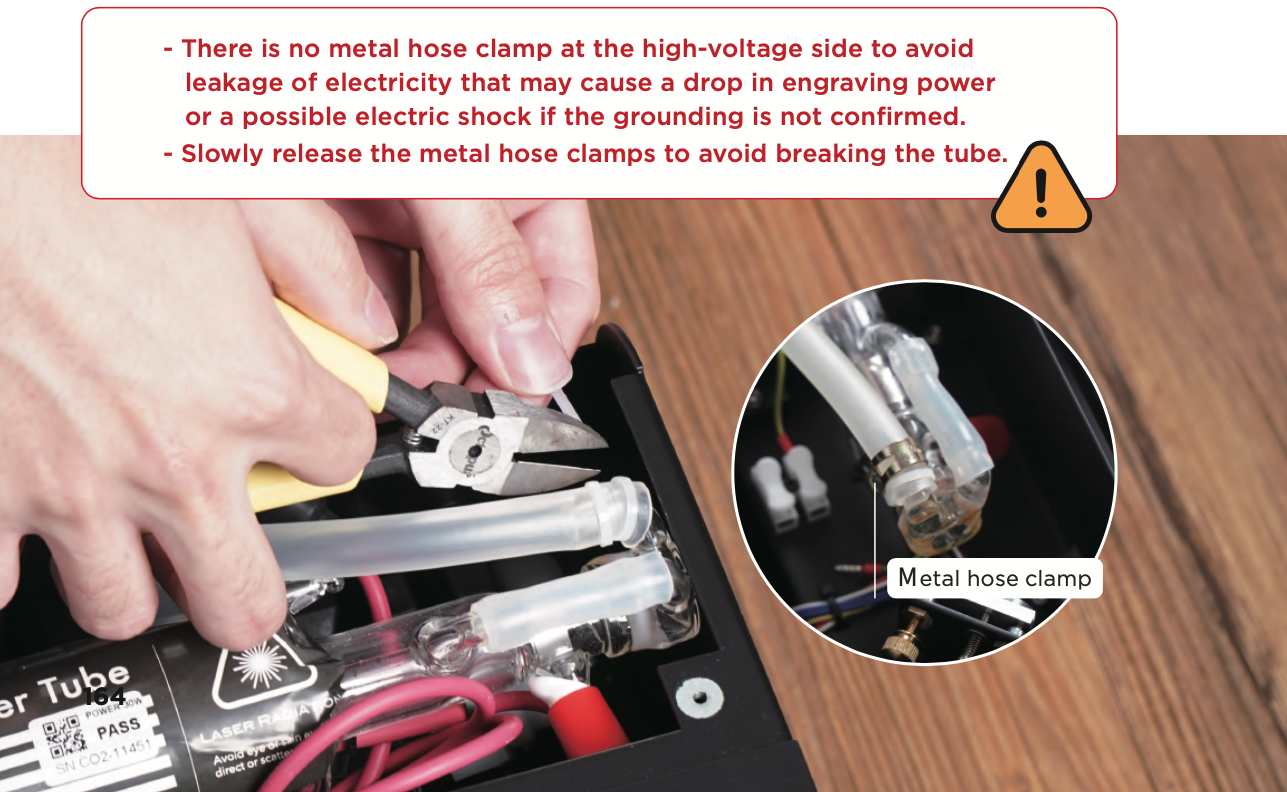

a. Pour éviter les fuites d'eau, placez un chiffon ou une serviette en papier sous le côté haute tension > Utilisez une pince coupante diagonale pour retirer l'attache de câble fixant le tuyau d'eau > ___2021-08-30___2.32.40.png

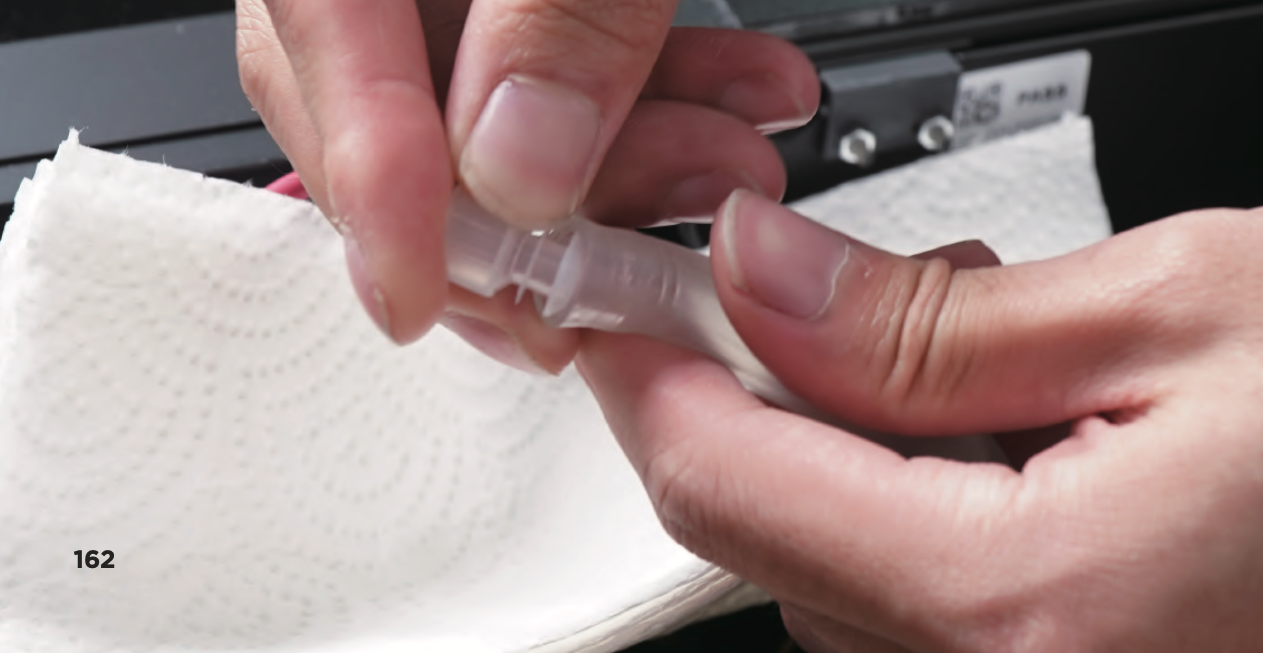

b. Retirez le tuyau d'eau du côté haute tension et insérez un bouchon de tuyau d'eau > ___2021-08-30___2.32.54.png

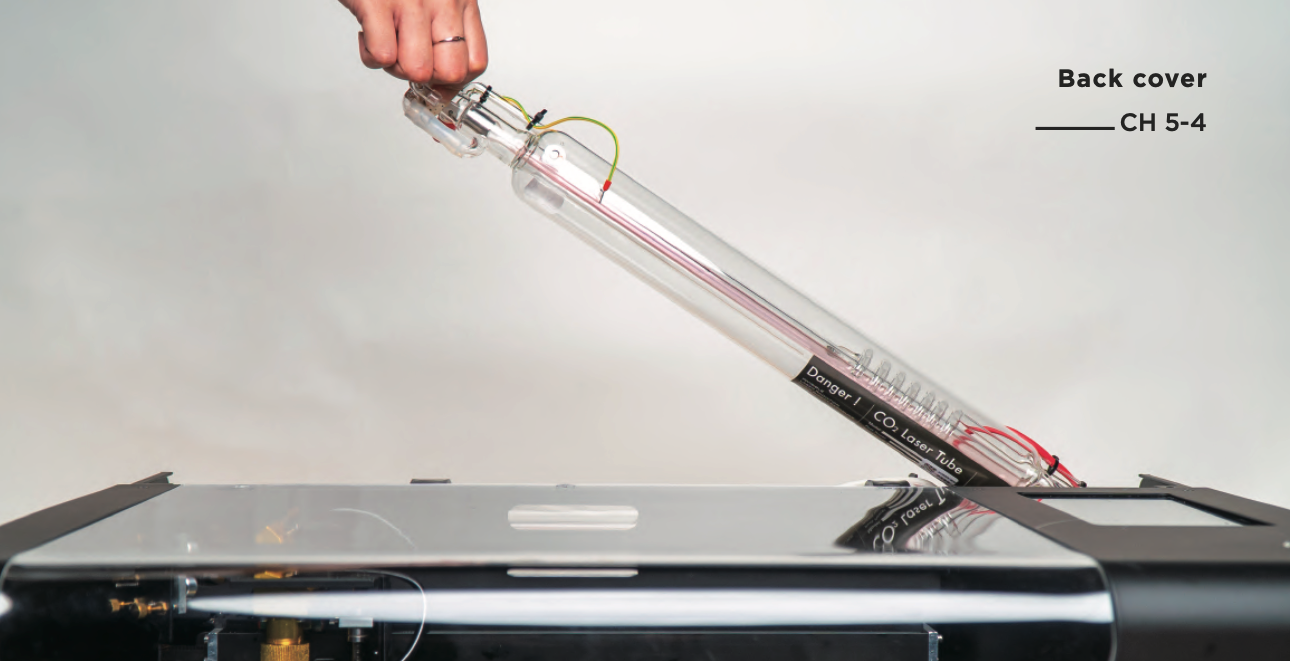

c. Retirez complètement le tube laser.



5. Placez le tube laser et le tuyau d'eau

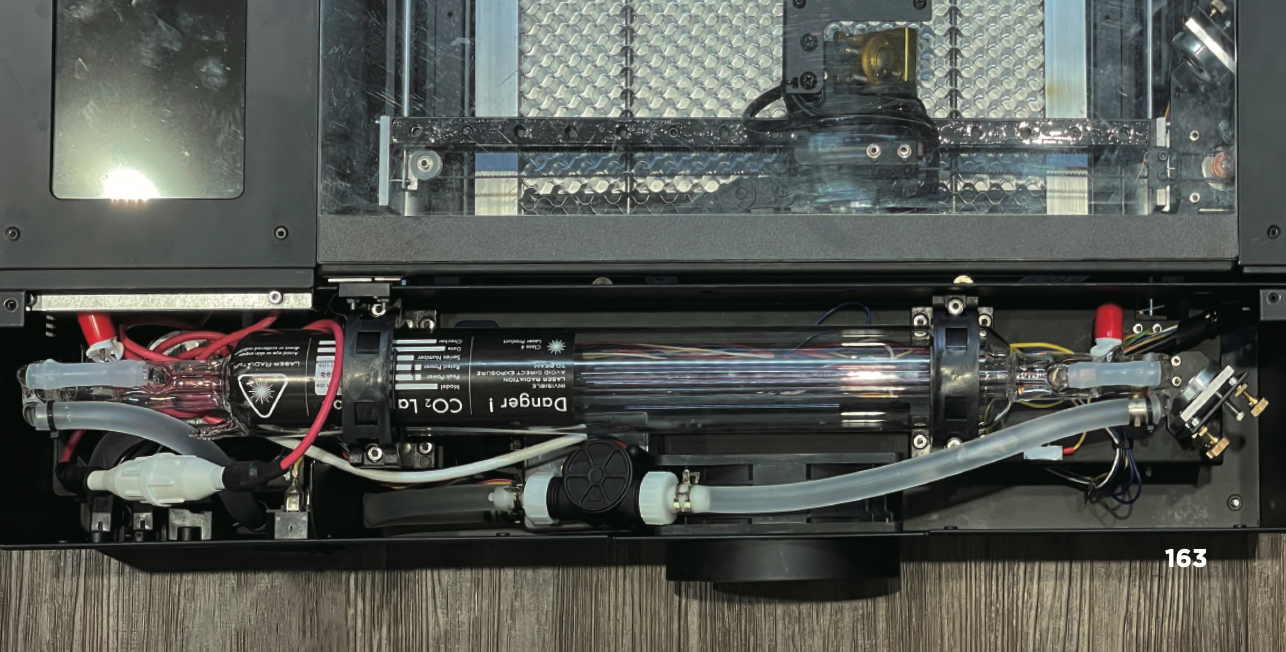

a. Placez le tube laser selon l'illustration > ___2021-08-30___2.33.23.png

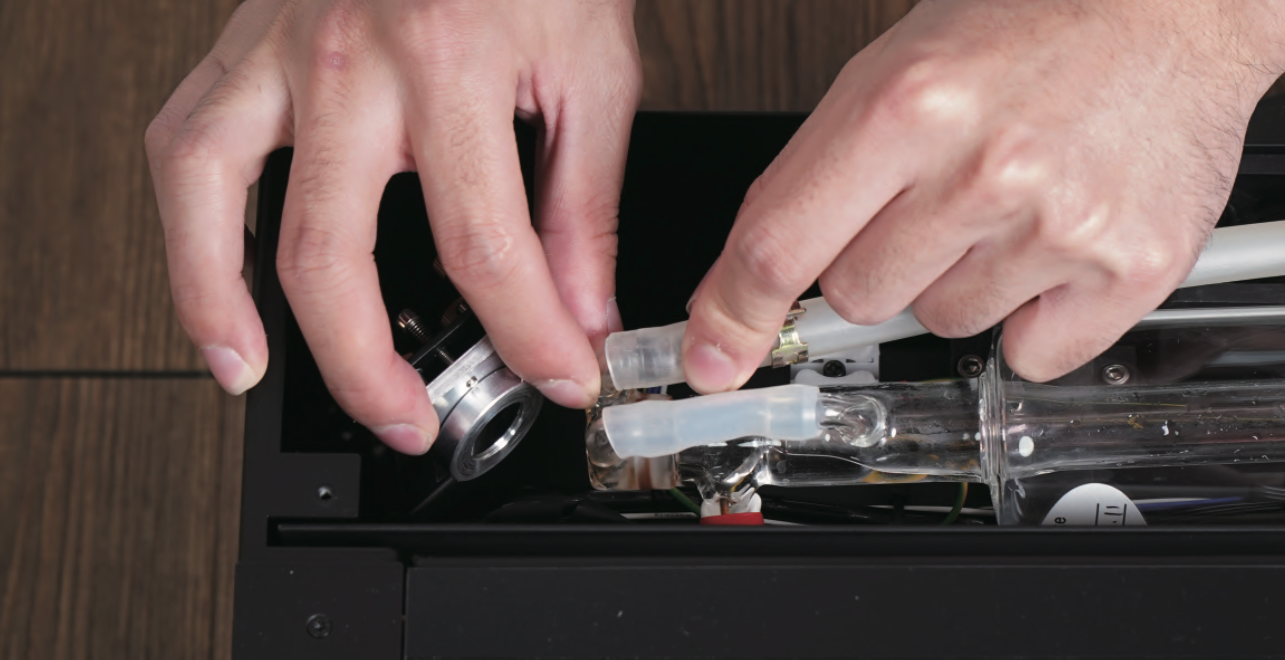

b. Retirez le bouchon de tuyau d'eau du côté haute tension et placez le tuyau d'eau sur le tube en verre > Retirez le bouchon de tuyau d'eau du côté basse tension et placez le tuyau d'eau sur le tube en verre.


6. Fixez le tuyau d'eau sur le tube laser

Fixez le tuyau d'eau du côté haute tension sur le tube en verre avec une attache de câble > Serrez l'attache de câble et coupez l'excédent d'attache avec une pince coupante diagonale > Fixez le tuyau d'eau du côté basse tension sur le tube en verre avec une attache de câble > Serrez l'attache de câble et coupez l'excédent d'attache avec une pince coupante diagonale > Remettez le collier de serrage métallique en place.


7. Connectez le fil du tube laser

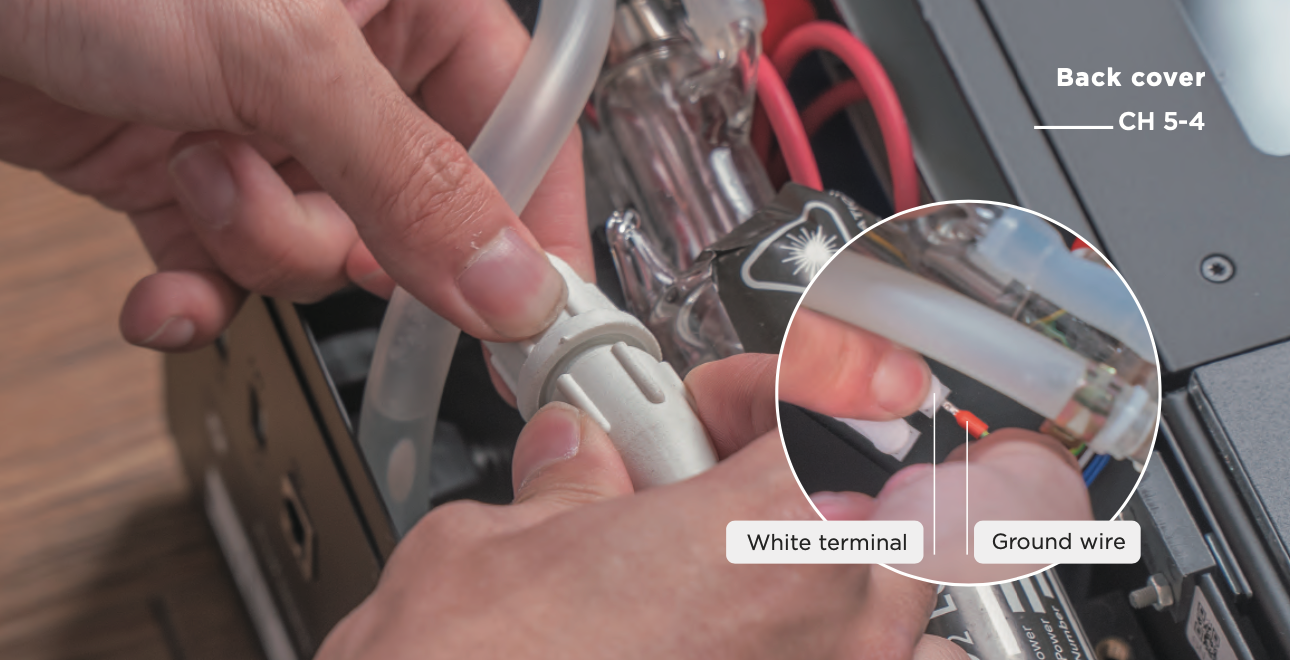

Connectez le connecteur blanc du côté haute tension avec un fil rouge à l'arrière et serrez-le > Appuyez sur la borne blanche du côté basse tension et insérez fermement le fil de masse > Relâchez la borne blanche et tirez doucement sur le fil de masse pour vérifier sa stabilité. ___2021-08-30___2.34.03.png

8. Resserrez les supports du tube laser

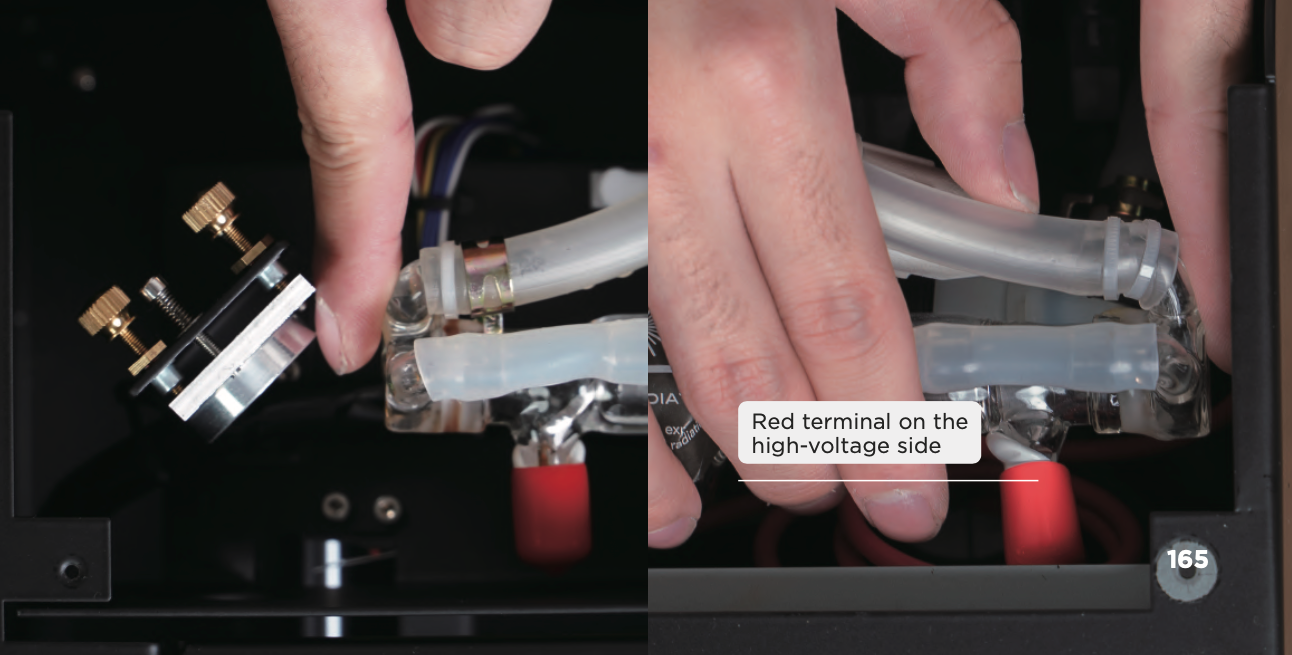

a. Placez le tube laser en position, en laissant un espace d'un doigt entre les extrémités de la tête et de la queue > Tournez la borne rouge du côté haute tension vers l'intérieur du châssis de la machine > Assurez-vous qu'il n'y a pas de plis ou de nœuds dans les tuyaux d'eau ___2021-08-30___2.34.41.png

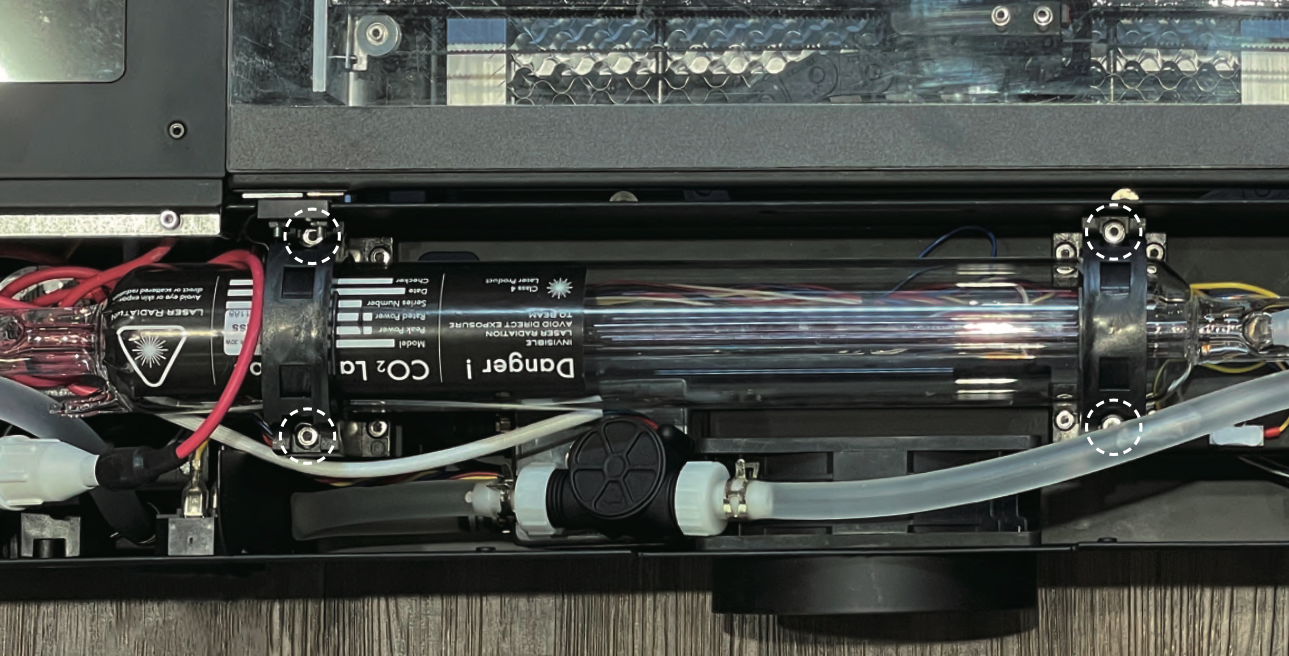

b. Utilisez une clé hexagonale de 3 mm pour serrer un total de 4 vis sur les supports du tube laser > Secouez doucement le tube laser pour vous assurer qu'il ne se déplacera pas de gauche à droite et d'avant en arrière. ___2021-08-30___2.34.51.png

Après avoir confirmé que l'installation est correcte, vous pouvez brancher le cordon d'alimentation et démarrer la machine.

10. Activez la "Pompe"

Après la mise sous tension de la machine, cliquez sur "MAINTENIR" sur l'écran > Cliquez sur "Pompe" après que la tête laser soit à l'origine. Ensuite, l'eau de refroidissement commencera à entrer dans le tube laser et le niveau d'eau de la pompe à eau baissera.

11. Éteignez la machine et débranchez le cordon d'alimentation

Lorsque le niveau d'eau de la pompe à eau est à 1/4 restant, éteignez la machine et débranchez le cordon d'alimentation avant d'ajouter l'eau manuellement.

⚠️
1. Veuillez ne pas toucher la zone près du côté haute tension du tube laser après avoir branché le cordon d'alimentation pour éviter tout choc électrique.

2. Lorsque vous utilisez la page "MAINTENANCE", évitez de toucher l'interrupteur laser ou de mettre votre main à l'extrémité du tube laser.

3. Veuillez observer attentivement le niveau d'eau pour éviter tout débordement.

4. Veuillez utiliser de l'eau distillée pour éviter que les impuretés n'affectent l'effet de refroidissement par eau.


12. Ajoutez de l'eau manuellement

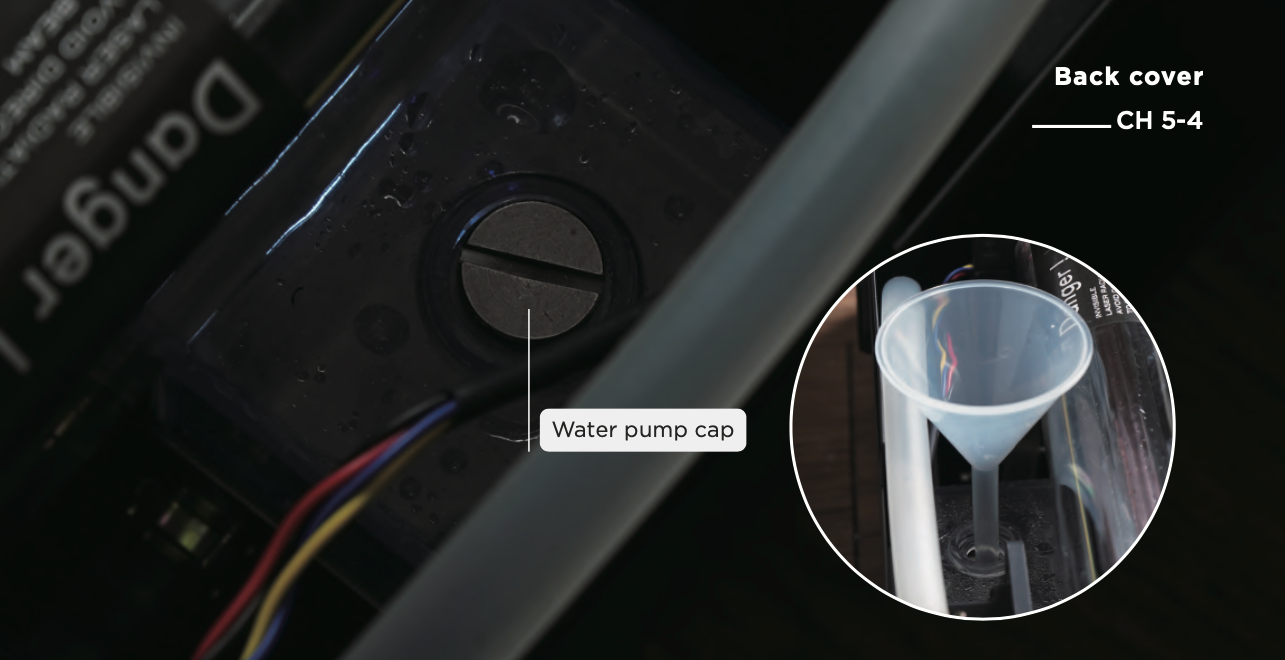

Utilisez la clé à double tête pour ouvrir le bouchon de la pompe à eau > Mettez l'entonnoir > Remplissez la pompe à eau avec de l'eau distillée.

13. Resserrez le bouchon de la pompe à eau

Répétez les étapes 9 à 12 jusqu'à ce que le niveau de la pompe à eau atteigne 80% de remplissage et que le niveau d'eau ne baisse plus lors de l'ajout dans le tube laser, puis utilisez la clé à double tête pour resserrer le bouchon de la pompe à eau afin de terminer la procédure de remplacement du tube laser.

⚠️
1. Trop de bulles d'air à l'intérieur du tube laser affecteront l'efficacité de dissipation de la chaleur.
2. Il est recommandé de remplir l'eau à plus de 80% ou d'appuyer sur le tuyau d'eau lors de l'ajout d'eau, afin de réduire la probabilité de formation de bulles d'air.
3. Si la pompe à eau ne peut pas être activée, veuillez contacter votre revendeur.
4. Après avoir déplacé le tube laser, l'alignement du trajet optique doit être effectué.
