Fréquence recommandée
Une fois tous les 3 mois
Remarques : IAfin d'éviter la rupture du tube laser en verre due à la chaleur générée pendant l'excitation laser et le colmatage de la pompe à eau, il est nécessaire de maintenir l'effet de refroidissement par eau avec suffisamment d'eau distillée.
Vidéo complète

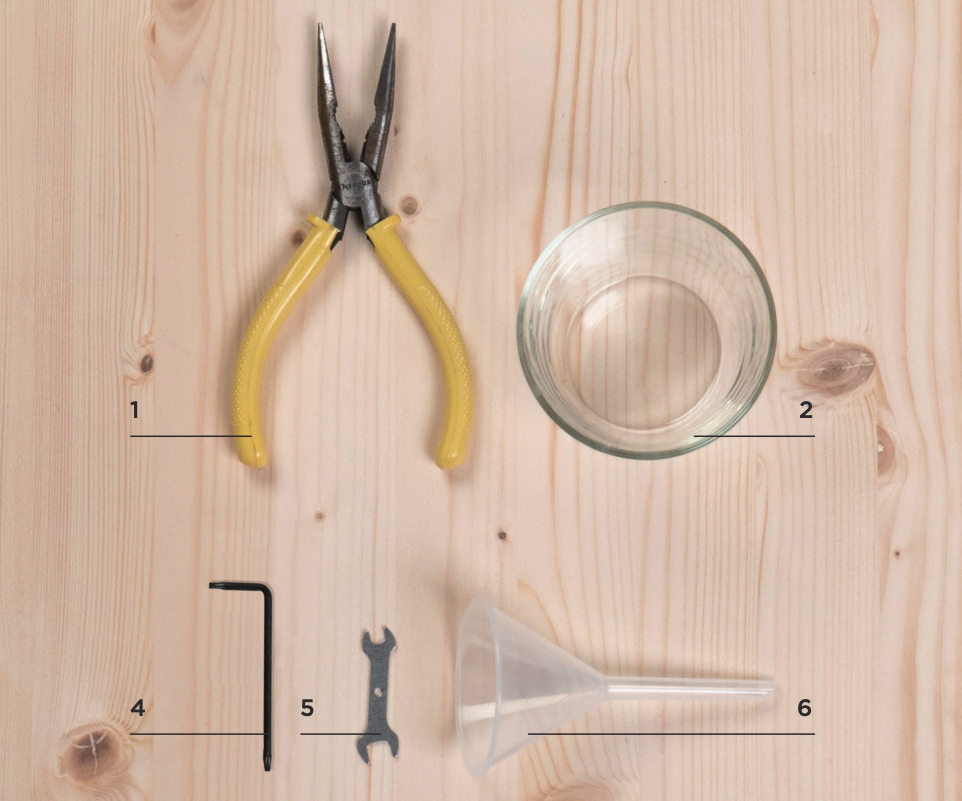

Éléments de préparation
Préparation personnelle :
1 | Pince à bec effilé
2 | Réservoir d'eau
3 | Essuie-tout ou chiffon
Inclus dans la boîte d'accessoires :
4 | Tournevis Torx
5 | Clé double
6 | Entonnoir
Étapes de maintenance
0. Débranchez l'alimentation électrique
- Éteignez la machine et débranchez le cordon d'alimentation avant de remplacer l'eau de refroidissement.
- Utilisez un tournevis Torx pour retirer les six vis du capot arrière, puis soulevez le capot.
- Le tube laser a deux extrémités : le côté haute tension est proche de l'écran et le côté basse tension est proche du miroir réfléchissant.
- Si l'eau n'est pas trop sale, vous pouvez sauter les étapes 1 et 2. Cependant, n'oubliez pas que le chemin optique doit être réaligné après avoir déplacé le tube laser.

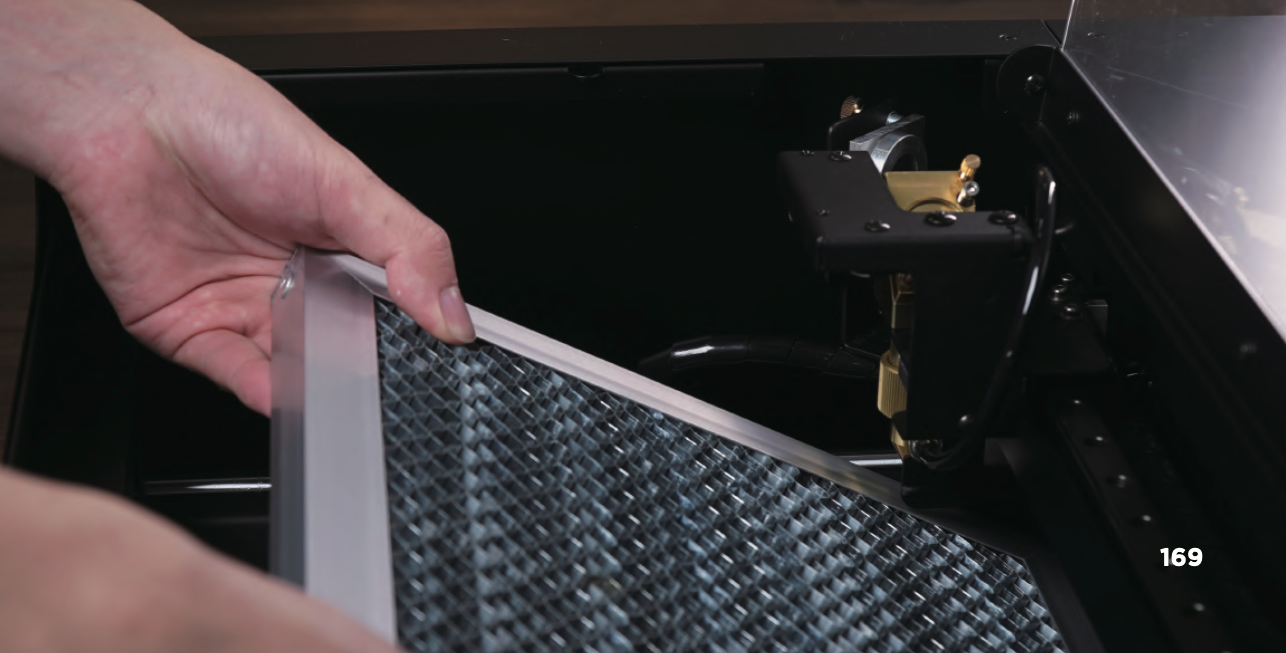

1. Retirez la table en nid d'abeilles
- La partie en maille de la table en nid d'abeilles est relativement tranchante, donc soyez prudent lorsque vous la manipulez.
- Déplacez la tête laser vers le coin supérieur droit de la zone de travail. Si la tête laser ne peut pas être déplacée, allez dans "MAINTENANCE" sur l'écran > "Moteurs" pour relâcher les moteurs.
- Si la machine adopte la version autofocus, veuillez maintenir enfoncé le bouton latéral comme indiqué sur l'image ci-dessous, pour rétracter la tête laser afin d'éviter de heurter la table en nid d'abeille lors de son retrait.
2. Retirez la tête laser

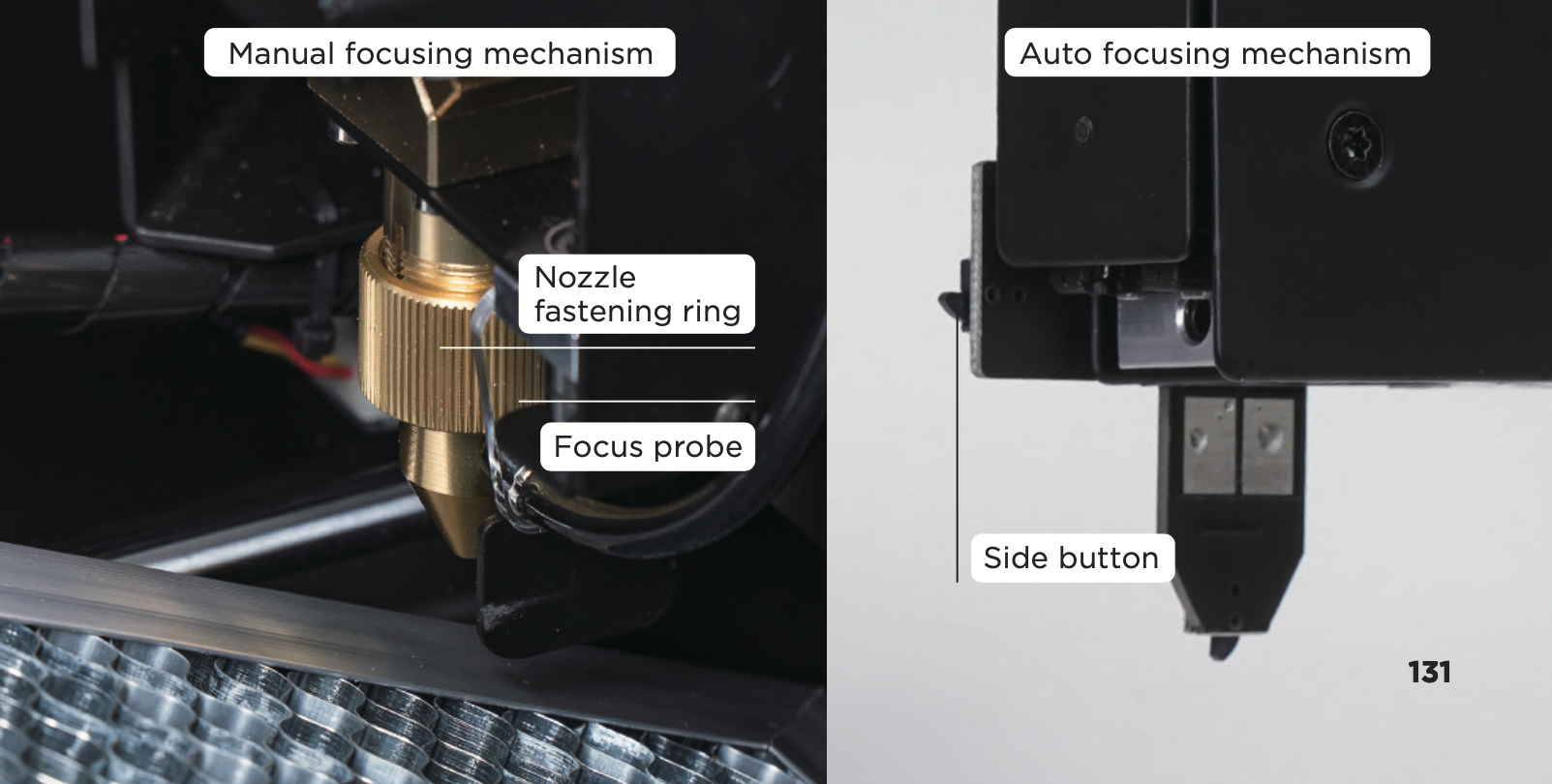

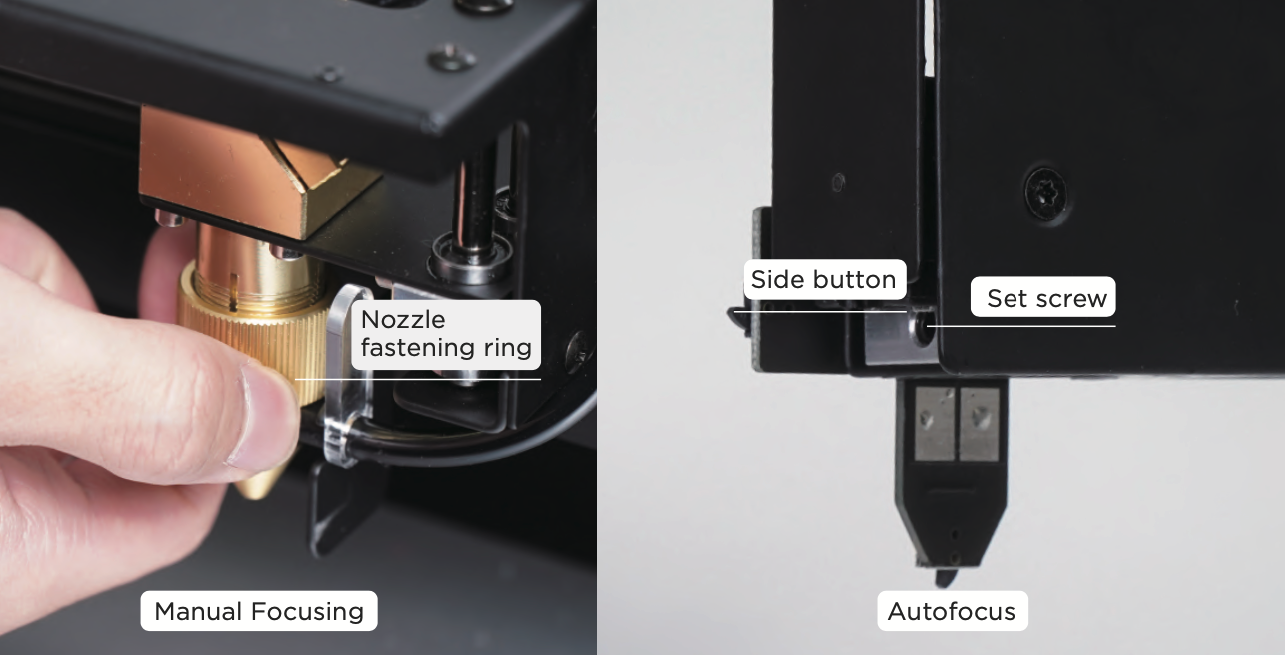

Mise au point manuelle : Dévissez la bague de fixation de la buse > Retirez la tête laser vers le bas et vers l'avant.
Autofocus : Maintenez enfoncé le bouton latéral, déplacez la tête laser vers le bas jusqu'au fond et relâchez le bouton > Utilisez une clé hexagonale de 2,5 mm pour desserrer la vis de réglage sur le côté gauche de la tête laser > Déplacez la tête laser vers le bas et vers l'extérieur.
3. Dévissez le raccord cannelé et dirigez la tête laser vers celui-ci

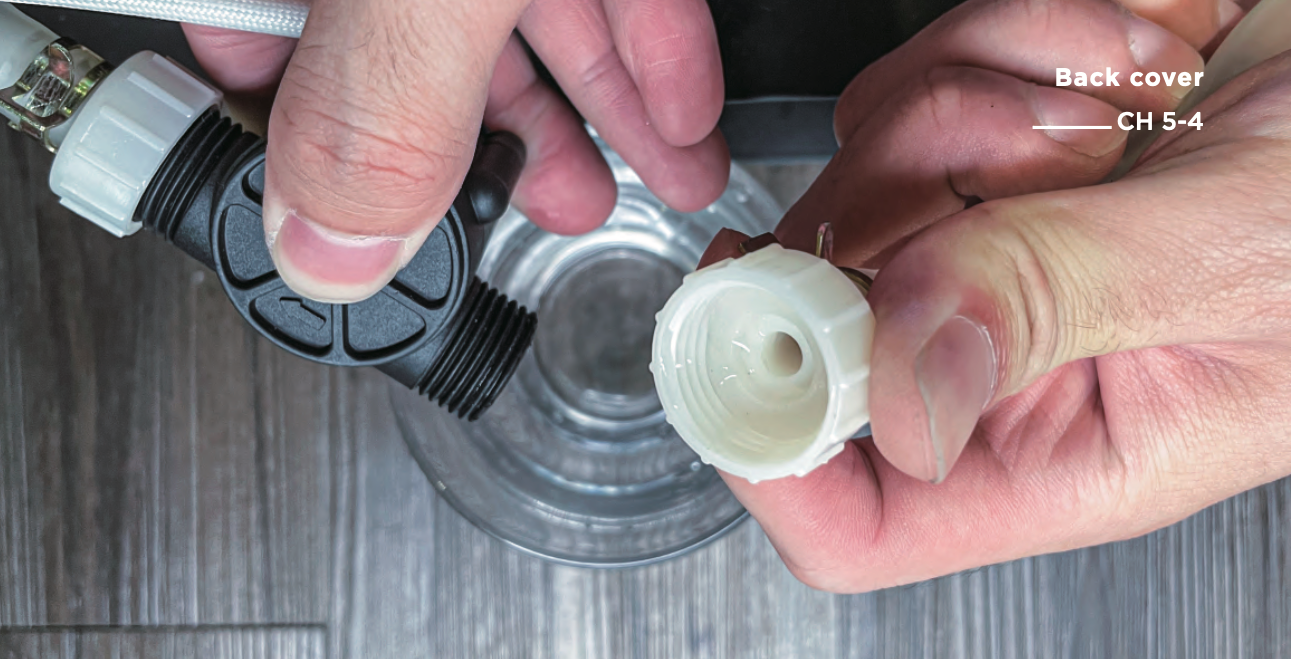

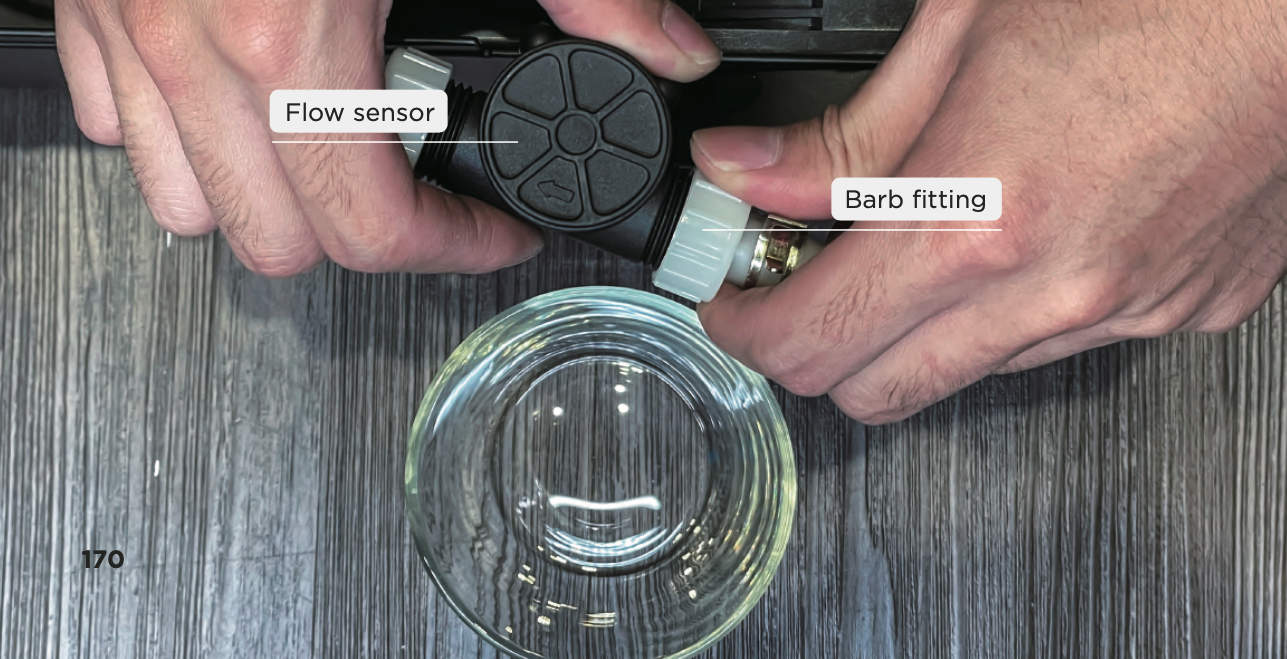

a. Dévissez le raccord cannelé près du côté basse tension (près du miroir réfléchissant) sur le capteur de débit >
b. Placez le capteur de débit à l'intérieur du réservoir d'eau > Soulevez légèrement le tuyau d'eau près du côté basse tension pour laisser s'écouler un peu d'eau >

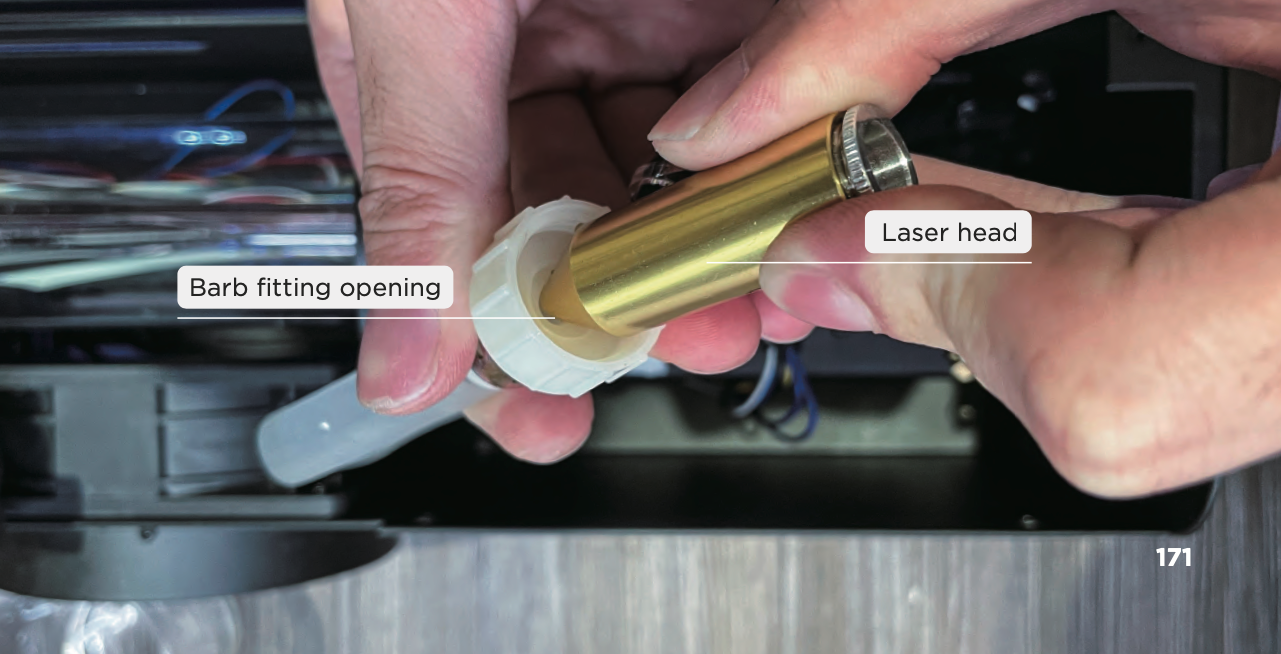

c. Dirigez la sortie de la tête laser vers l'ouverture du raccord cannelé. Assurez-vous de demander à quelqu'un de vous aider à maintenir le capteur de débit au-dessus du réservoir d'eau pour éviter de renverser de l'eau après l'activation de la pompe à air
4. La "Pompe à air" aide à vidanger l'eau
Cliquez sur "MAINTENANCE" sur l'écran > Cliquez sur "Pompe à air" pour activer le flux d'air, l'eau de refroidissement sera vidangée du tuyau d'eau près du côté haute tension > Après avoir vidé l'eau, cliquez sur "Pompe à air" pour arrêter le flux d'air.
Séchez et installez la tête laser
Utilisez des serviettes en papier ou un chiffon pour sécher la tête laser >: Placez la tête laser vers l'arrière et vers le haut > Serrez la bague de serrage de la buse .
Mise au point automatique : IInsérez la tête laser sous l'accessoire de mise au point automatique et poussez le tuyau d'air noir vers le haut > Utilisez une clé hexagonale de 2,5 mm pour serrer la vis de réglage sur le côté gauche de la tête laser .
Reconnectez le raccord cannelé

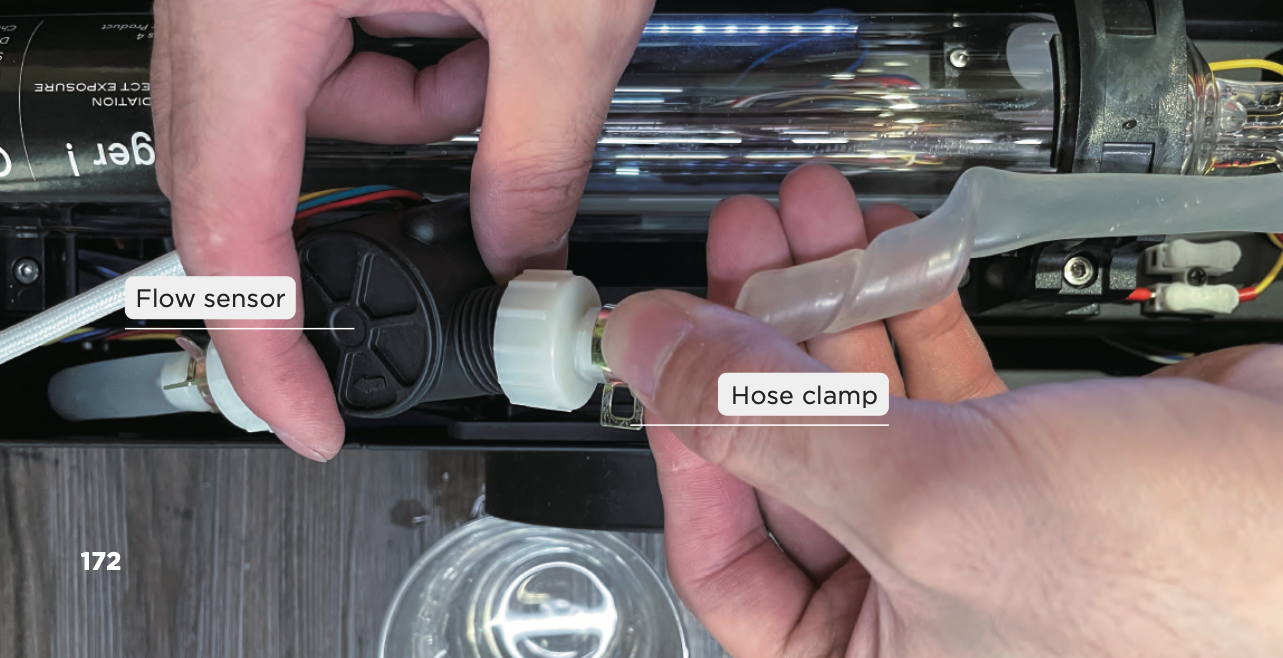

Pré-tournez le tuyau d'eau de deux à deux tours et demi (la position du collier de serrage peut servir de référence) > Reconnectez le raccord cannelé au capteur de débit
Éteignez la machine et débranchez le cordon d'alimentation
Éteignez la machine et débranchez le cordon d'alimentation avant d'ajouter manuellement de l'eau
Ajoutez manuellement de l'eau jusqu'à 50%

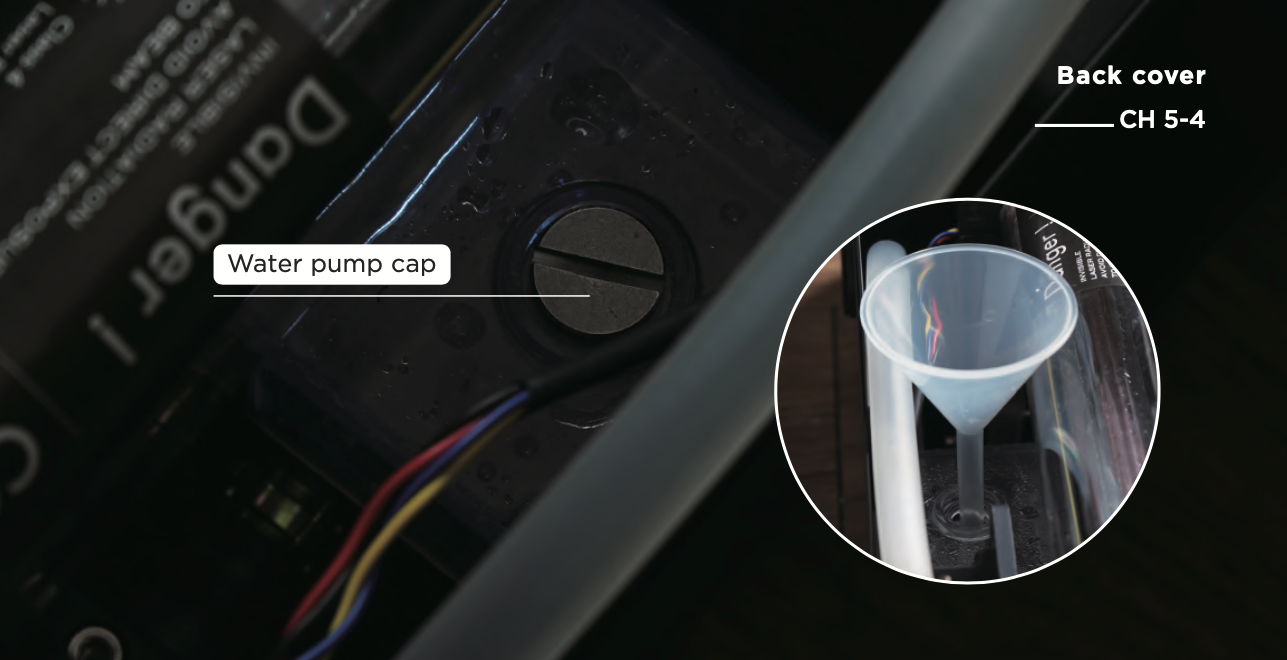

Utilisez une clé à deux têtes pour ouvrir le bouchon de la pompe à eau > Mettez l'entonnoir > Remplissez la pompe à eau avec de l'eau distillée
9. Branchez le cordon d'alimentation et démarrez la machine
Branchez le cordon d'alimentation et démarrez la machine.
10. Activez la "Pompe"
Après la mise en marche de la machine, cliquez sur "MAINTENANCE" sur l'écran > Une fois la tête laser en position initiale, cliquez sur "Pompe", puis l'eau de refroidissement commence à entrer dans le tube laser et le niveau d'eau de la pompe baisse. Si la pompe à eau ne fonctionne pas, veuillez contacter votre revendeur.
11. Resserrez le bouchon de la pompe à eau
Répétez les étapes 7 à 10 jusqu'à ce que le niveau de la pompe à eau atteigne 80% de remplissage et que le niveau d'eau ne baisse plus en raison de l'ajout dans le tube laser, puis vous pouvez utiliser une clé à deux têtes pour resserrer le bouchon de la pompe à eau afin de terminer le changement d'eau.
Veuillez serrer le bouchon de la pompe à la main pour éviter d'endommager le réservoir.
⚠️
1. Assurez-vous qu'il n'y a pas de plis ou de nœuds dans les tuyaux d'eau qui pourraient affecter le débit d'eau.
2. Veuillez utiliser de l'eau distillée pour éviter que les impuretés n'affectent l'effet de refroidissement par eau.
3. Trop de bulles d'air à l'intérieur du tube laser affecteront l'efficacité de dissipation de la chaleur. Il est recommandé de remplir l'eau à plus de 80% ou d'appuyer sur le tuyau d'eau lors de l'ajout d'eau, afin de réduire la probabilité de produire des bulles d'air.
4. Veuillez observer attentivement le niveau d'eau pour éviter tout débordement.
5. Veuillez ne pas toucher la zone à proximité du côté haute tension du tube laser après avoir branché le cordon d'alimentation pour éviter tout choc électrique.
6. Lors de l'utilisation de la page "MAINTENANCE", évitez de toucher l'interrupteur laser ou de mettre votre main à l'extrémité du tube laser.
7. Si la pompe à eau ne peut pas être activée, veuillez contacter votre revendeur.
