Description :
En raison de la complexité de la cause derrière #904, il est important de noter que la lecture de cet article peut ne pas fournir une solution immédiate à votre problème. Néanmoins, en suivant attentivement les étapes ci-dessous, vous recueillerez des informations précieuses qui peuvent aider vos revendeurs ou le support FLUX à identifier le problème plus efficacement. Cela contribuera à réduire le temps global nécessaire pour le dépannage.
Causes possibles :
- Le système échoue (Re-mettre à jour le firmware, réinitialiser aux paramètres d'usine ou reflasher la carte SD).
- La carte mère/MB/motherboard fonctionne mal.
- L'interrupteur de fin de course fonctionne mal.
- Les rails de guidage sont rouillés ou endommagés.
- Le nivellement de l'axe X n'est pas horizontal.
- Le DriverIC fonctionne mal.
- Le moteur pas à pas fonctionne mal.
|
Étape 0 - Utilisez la liste de contrôle tout en suivant les étapes :
Cette liste de contrôle sera utilisée pour enregistrer toutes vos actions effectuées dans cet article.
Après avoir rempli la liste de contrôle, veuillez l'imprimer pour l'enregistrer au format PDF et l'envoyer à votre revendeur ou au support FLUX si nécessaire. Ces informations nous seront utiles pour dépanner et cerner le problème.
Veuillez vous référer au lien : 5-2-5 #904 Liste de contrôle d'échec de prise d'origine (série beamo)
Étape 1 - Vérifiez si la tête laser est physiquement bloquée :
- Éteignez la machine et débranchez le cordon d'alimentation.
- Déplacez manuellement la tête laser vers les quatre coins.
(*Un HEXA est utilisé pour démontrer le comportement dans la vidéo.)
Déterminez votre résultat et la prochaine action à entreprendre :
Étape 1.1 - Lubrifier les rails:
- Veuillez vous référer aux instructions du lien ci-dessous pour lubrifier les rails.
[4-3-1 Lubrification]
- Après la lubrification, essayez de déplacer à nouveau la tête laser et voyez si elle peut se déplacer comme à l'étape 1.
Déterminez votre résultat et la prochaine action à entreprendre :
- Oui, elle peut être déplacée comme dans la vidéo de l'étape 1. >> Problème résolu
|
-
Non, elle ne peut toujours pas être déplacée comme dans la vidéo de l'étape 1 >> Problèmes matériels: les rails peuvent être rouillés >> Prenez des photos ou des vidéos et allez à Étape 9 - Signalez au revendeur local ou au support FLUX
(*Un HEXA est utilisé pour démontrer le comportement dans les exemples ci-dessous.)
Exemples de photos ou de vidéos pour le signalement:
|
Rail de l'axe X:
|
|
Rail de l'axe Y - Gauche:
|
|
Rail de l'axe Y - Droite
|
|
Étape 2 - Exclure la possibilité de problèmes de firmware:
Parfois, le problème de référencement peut être dû à un firmware mal installé.
La réinitialisation du système est un moyen simple et rapide de résoudre le problème de référencement.
-

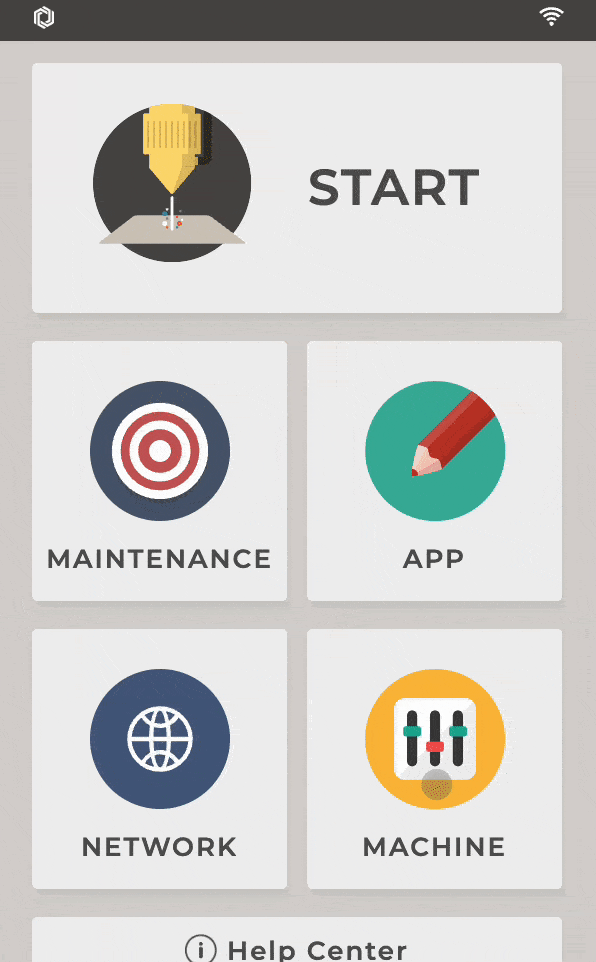

Tout d'abord, essayez de réinitialiser les paramètres de la carte mère.
(Machine > Paramètres matériels > Réinitialiser les paramètres de la carte mère)
-
Ensuite, essayez de réinitialiser aux paramètres d'usine. (Machine > Réinitialiser aux paramètres d'usine)
-
Enfin, mettez à jour le firmware vers la dernière version et essayez à nouveau le homing.
(Machine > Mettre à jour vers le dernier Firmware) ou vous pouvez utiliser Beam Studio pour la mise à jour. (Lien)
Déterminez votre résultat et la prochaine action à entreprendre :
- Oui, le homing est maintenant effectué correctement après la réinitialisation >> Problème résolu
|
Étape 3 - Vérifiez le comportement de votre machine lors du homing :
Veuillez allumer la machine et appuyer sur "Maintenir" pour démarrer le homing et déterminer quel comportement est similaire à celui de votre machine et agissez en conséquence.
-

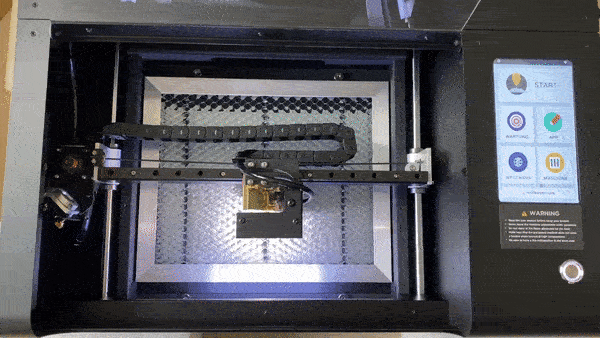

Comportement #1 :

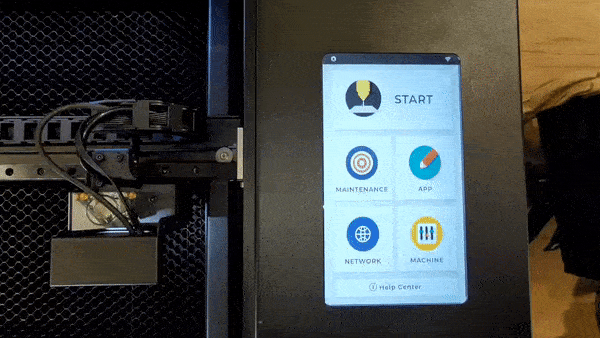

La tête laser ne bouge pas et n'est pas verrouillée.

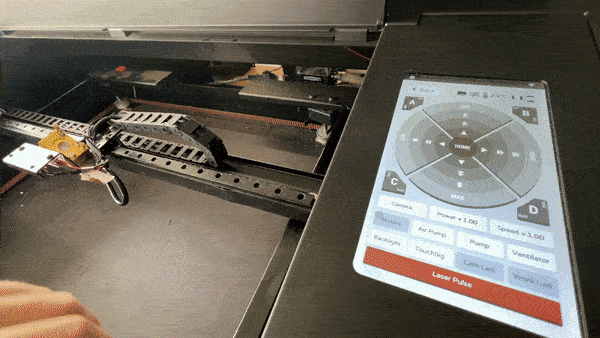

Cependant, elle peut être déplacée manuellement pendant que le panneau affiche "Homing".
(*Un HEXA est utilisé pour démontrer le comportement dans la vidéo.)
|
-
Comportement #2 :
La direction de déplacement est opposée ou la tête se déplace d'avant en arrière.
(Le mouvement correct est d'aller d'abord vers le haut puis vers la gauche. Elle n'ira jamais vers le bas ou vers la droite lors du homing.)
(*Un HEXA est utilisé pour démontrer le comportement dans la vidéo.)
|
-

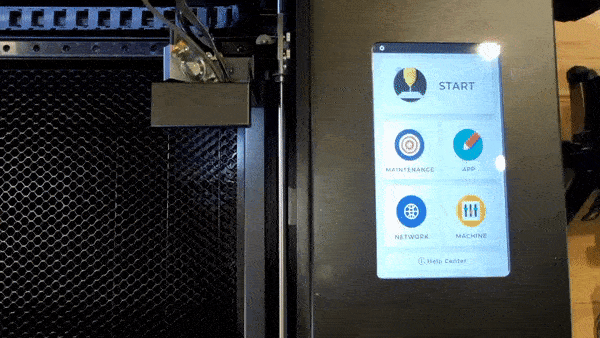

Comportement #3 :
La tête atteint le haut ou le coin supérieur gauche mais ne s'arrête pas et émet un bruit de broyage.
(*Un HEXA est utilisé pour démontrer le comportement dans la vidéo.)
|
-
Comportement #4:
La tête émet un bruit de broyage même si elle n'atteint pas le coin supérieur ou supérieur gauche.
(*Une Beambox Pro est utilisée pour démontrer le comportement dans la vidéo.)
|
-
Comportement #6:
La tête tremble quelques fois puis l'erreur apparaît ou elle atteint le haut et tremble puis l'erreur apparaît.
(*Un HEXA est utilisé pour démontrer le comportement dans la vidéo.)
|
-
Comportement #7:
La tête rebondit lorsqu'elle se déplace vers le haut en direction de l'axe Y.
(*Un beamo est utilisé pour démontrer le comportement dans la vidéo.)

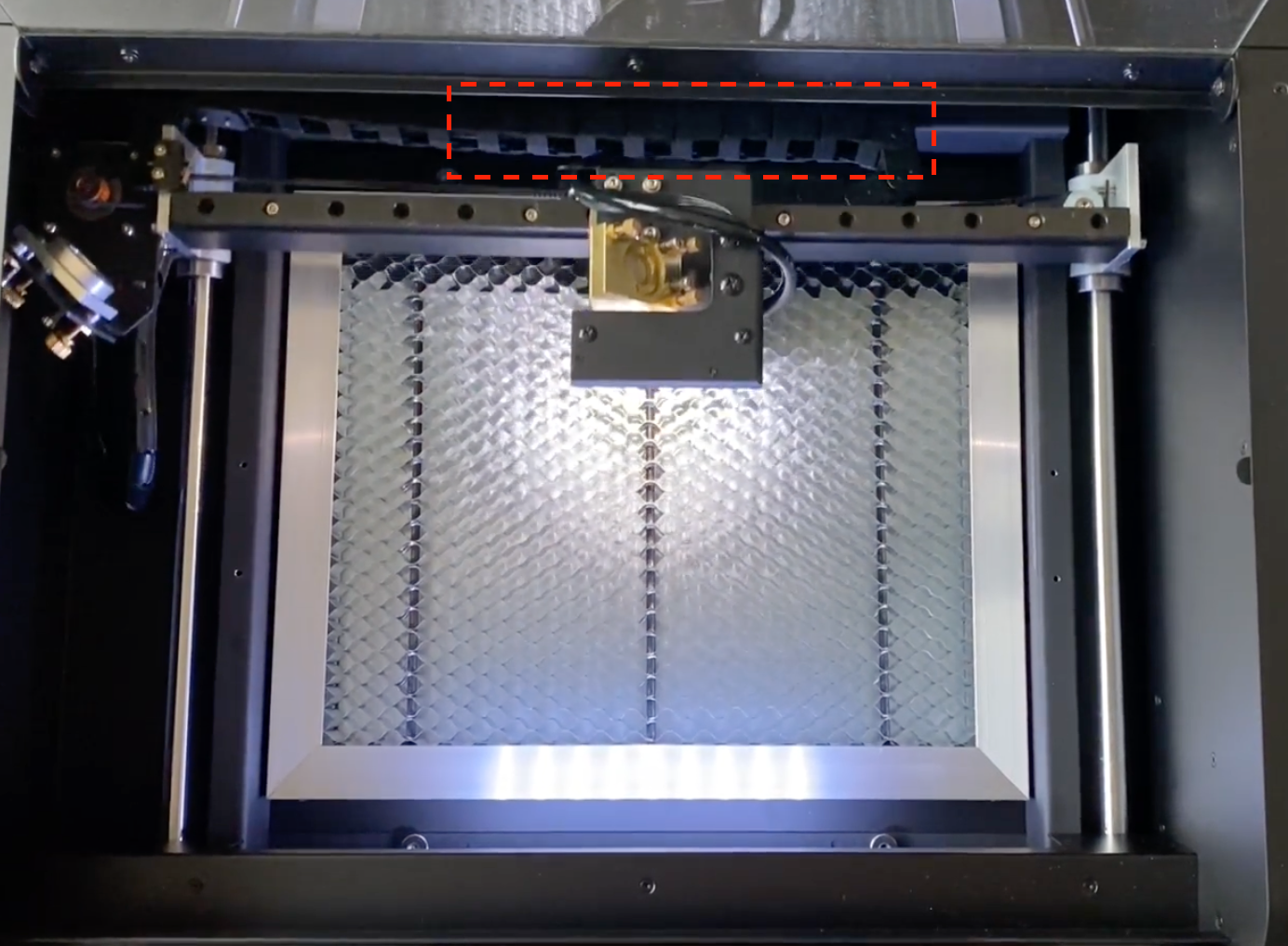

- Ceci est plus susceptible d'être causé par la chaîne en plastique heurtant le cadre de la machine.
Il est suggéré d'ajuster manuellement la chaîne en la tirant vers le haut ou en la poussant vers le bas pour résoudre le problème.
|
|
Étape 4 - Reflasher la carte SD:
Parfois, si le système d'exploitation de la carte SD est corrompu, le problème de référencement ne sera pas résolu en réinitialisant et en mettant à jour le firmware. Il devra être complètement réécrit en reflashant la carte SD.
Déterminez votre résultat et la prochaine action à entreprendre :
- Oui, le référencement est maintenant effectué correctement après le reflash >> Problème résolu.
|
Étape 5 - Échanger le DriverIC :
Le DriverIC est un composant sur la carte mère et il est utilisé pour piloter le moteur afin de faire bouger la tête laser dans différentes directions. Dans cette étape, nous devrons tester si le problème de référencement est causé par le DriverIC.
- Éteignez la machine.
- Ouvrez le boîtier avant pour trouver la carte mère. Veuillez vous référer à l' article où la façon d'ouvrir le boîtier est mentionnée.
- Débranchez le DriverIC de l'axe X. Veuillez vous référer au diagram.
(Assurez-vous de vous souvenir quel IC correspond à quel axe à l'origine)
- Débranchez le DriverIC de l'axe Y. Veuillez vous référer au diagram.
- Échangez les deux DriverICs et assurez-vous que la direction est la même que dans le schéma.
- Allumez la machine et essayez à nouveau le référencement.
Démonstration:
(Cette vidéo montre l'échange des ICs des axes X et Y.)
Déterminez votre résultat et la prochaine action à entreprendre :
-
Le référencement fonctionne maintenant correctement >> Problème résolu
- Cause possible : connexion incorrecte
|
-
Le homing ne fonctionne toujours pas mais l'axe défaillant a changé.
(Par exemple, c'était l'axe Y qui a échoué, mais après l'échange, c'est l'axe X qui échoue maintenant ou vice versa) >> Enregistrez une vidéo montrant votre problème (Exemple de vidéo) et allez à Étape 9 - Signalez au revendeur local ou au support FLUX :
-
Cause possible :
-
Le circuit intégré de pilotage est défectueux
|
Étape 6 - Vérifiez les interrupteurs de fin de course :
Un interrupteur de fin de course est utilisé pour arrêter la tête laser lorsqu'elle atteint l'extrémité.
Les problèmes de homing peuvent être causés par un interrupteur de fin de course défectueux, ce qui entraînera l'arrêt ou l'arrêt prématuré de la tête laser.

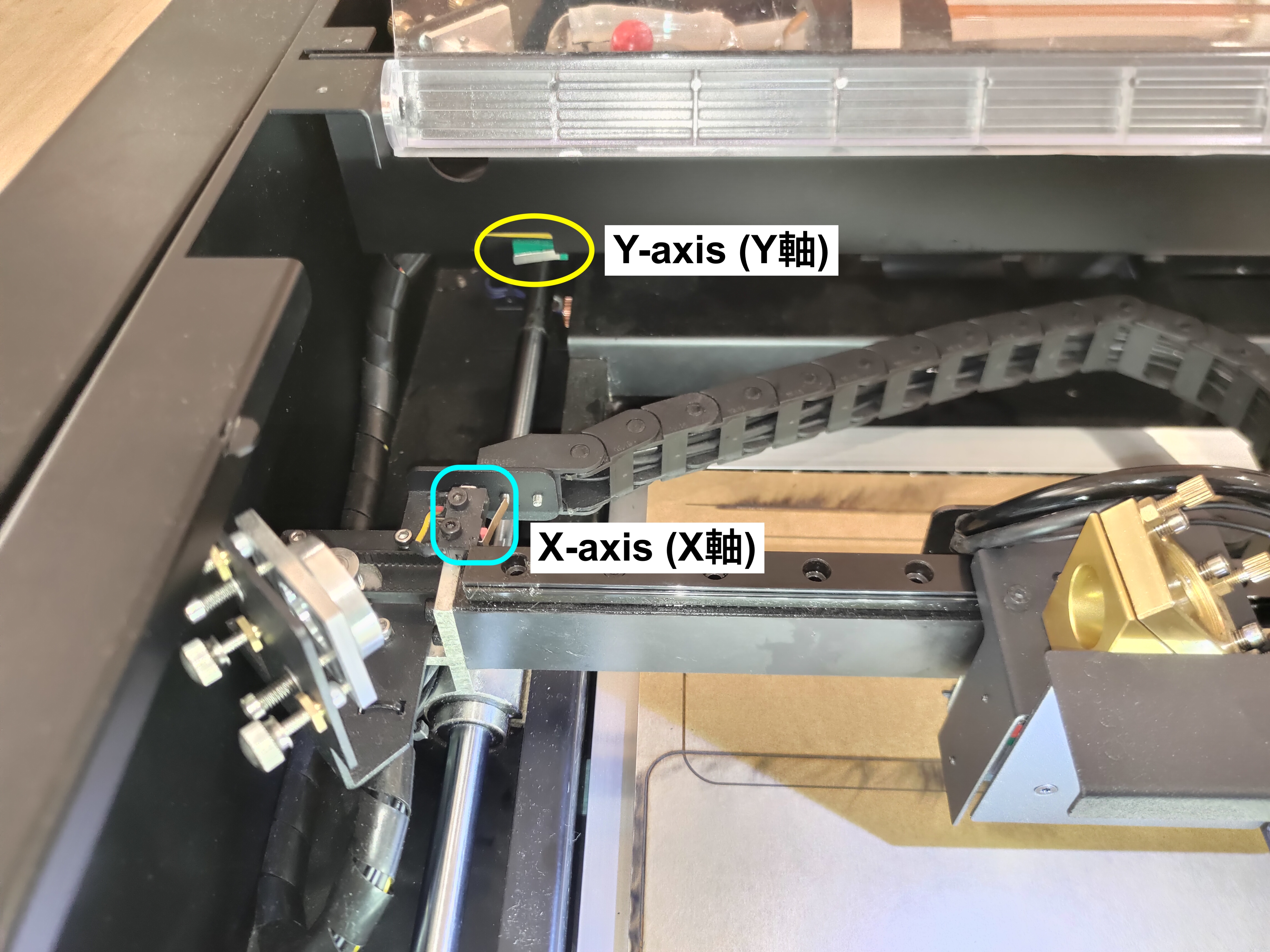

- Les emplacements des interrupteurs de fin de course pour beamo :
- Veuillez regarder la vidéo ci-dessous pour vérifier si les icônes de votre interrupteur de fin de course réagissent correctement lorsqu'elles sont enfoncées. (Enfoncé = l'icône se ferme / Non enfoncé = l'icône s'ouvre)
(*Un HEXA est utilisé pour la démonstration dans la vidéo.)
Déterminez votre résultat et la prochaine action à entreprendre :
Étape 7 - Vérifiez le nivellement de l'axe X :
- Reportez-vous au lien ci-dessous pour savoir comment tester et ajuster le nivellement de l'axe X.
Assurez-vous que la poulie/roue n'est pas lâche en vous référant à la fin de la vidéo.
[5-29 Réglage du nivellement de l'axe X]
Déterminez votre résultat et la prochaine action à entreprendre :
- La machine peut maintenant effectuer le homing après le réglage >> Problème résolu
(Cause possible : l'axe X a été mal placé.)
|
Étape 8 - Ajout de mousse pour déclencher l'interrupteur de fin de course de l'axe Y:

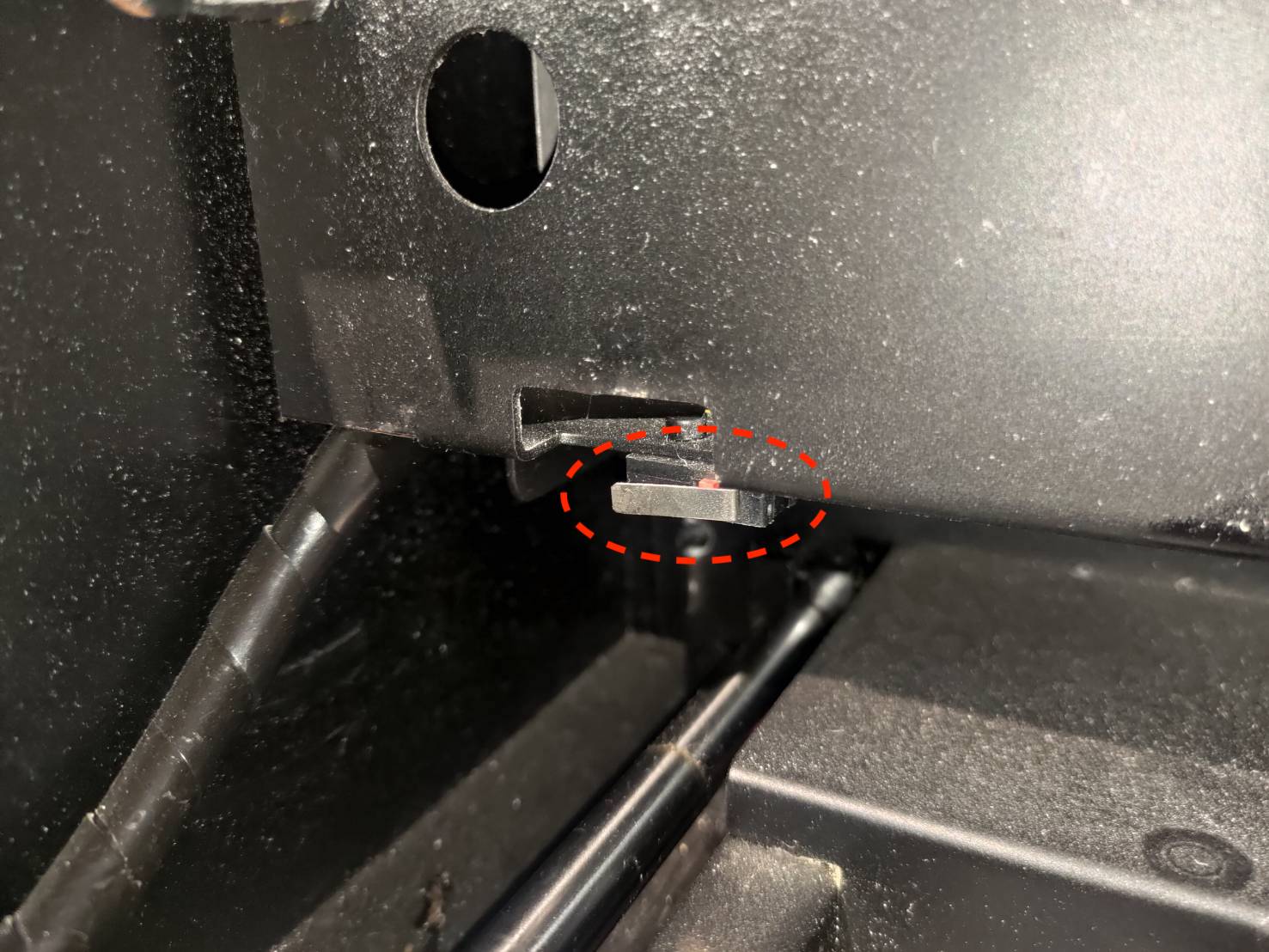

- Le métal de déclenchement de l'interrupteur de fin de course entouré en rouge peut se desserrer avec le temps et cela affectera la sensibilité de l'interrupteur de fin de course à déclencher. Cela se produit généralement avec un interrupteur de fin de course de l'axe Y.

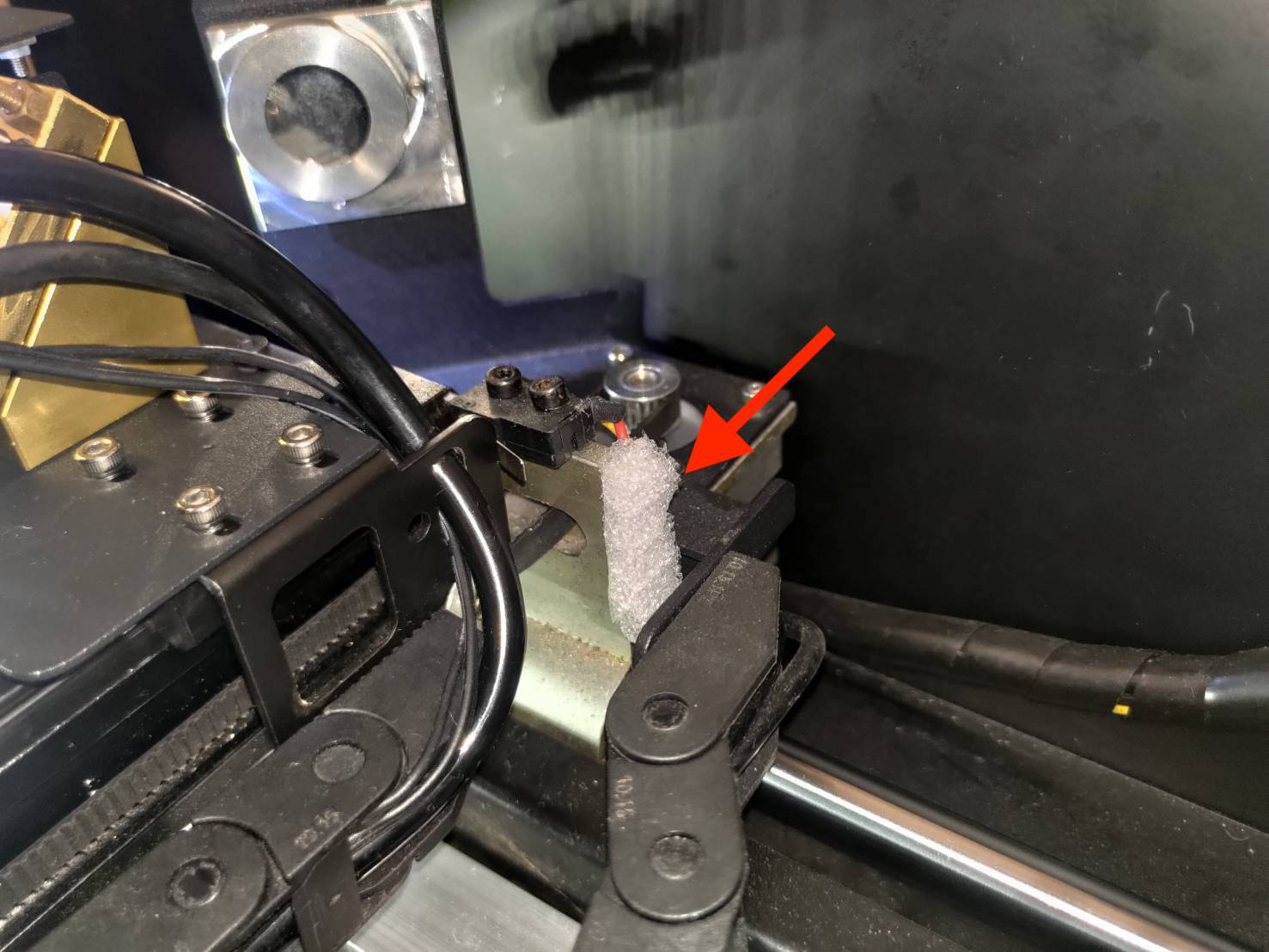

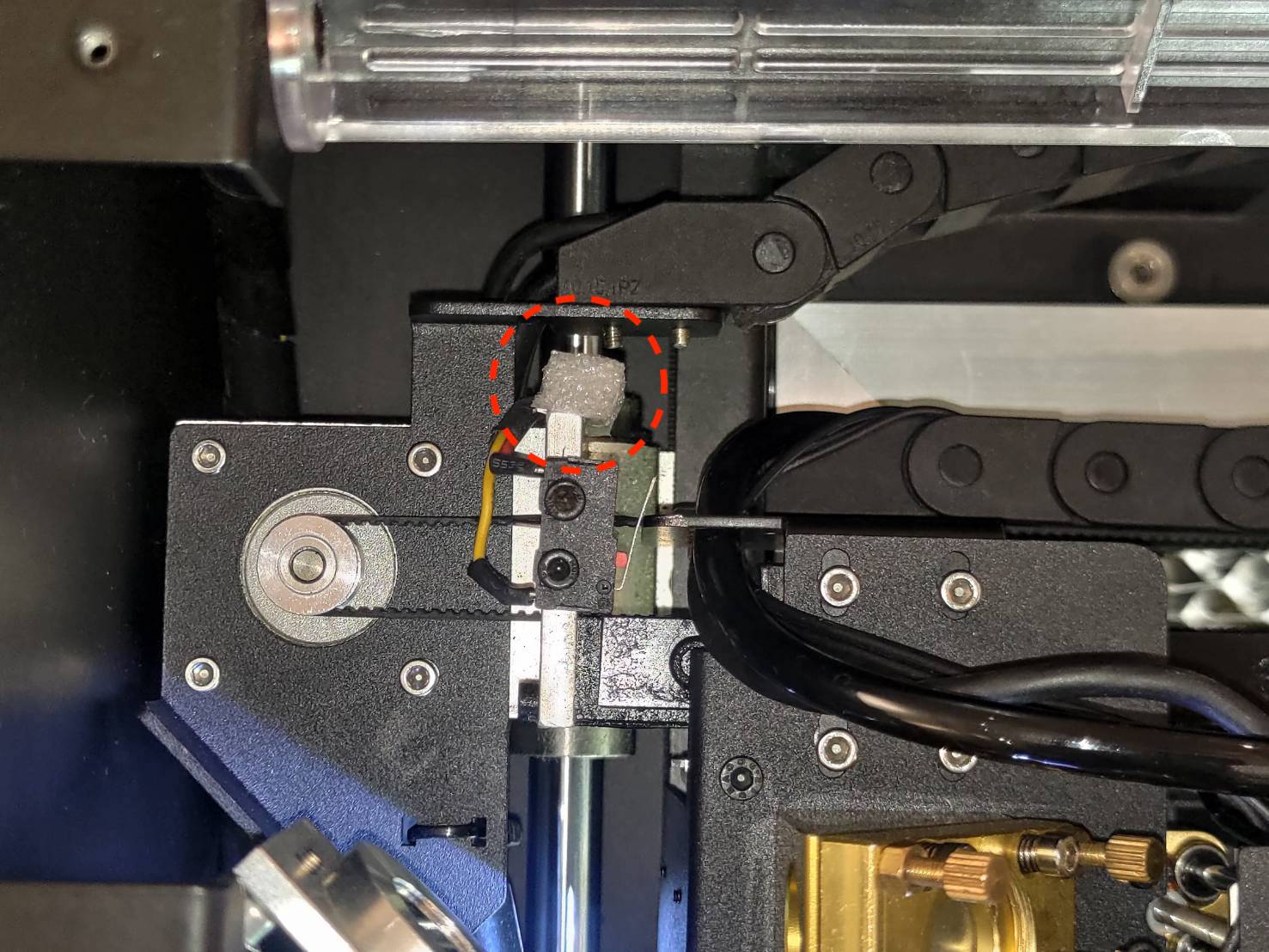

- Voici une solution rapide. Veuillez ajouter un morceau de mousse au moteur de l'axe X comme indiqué sur les photos ci-dessous.

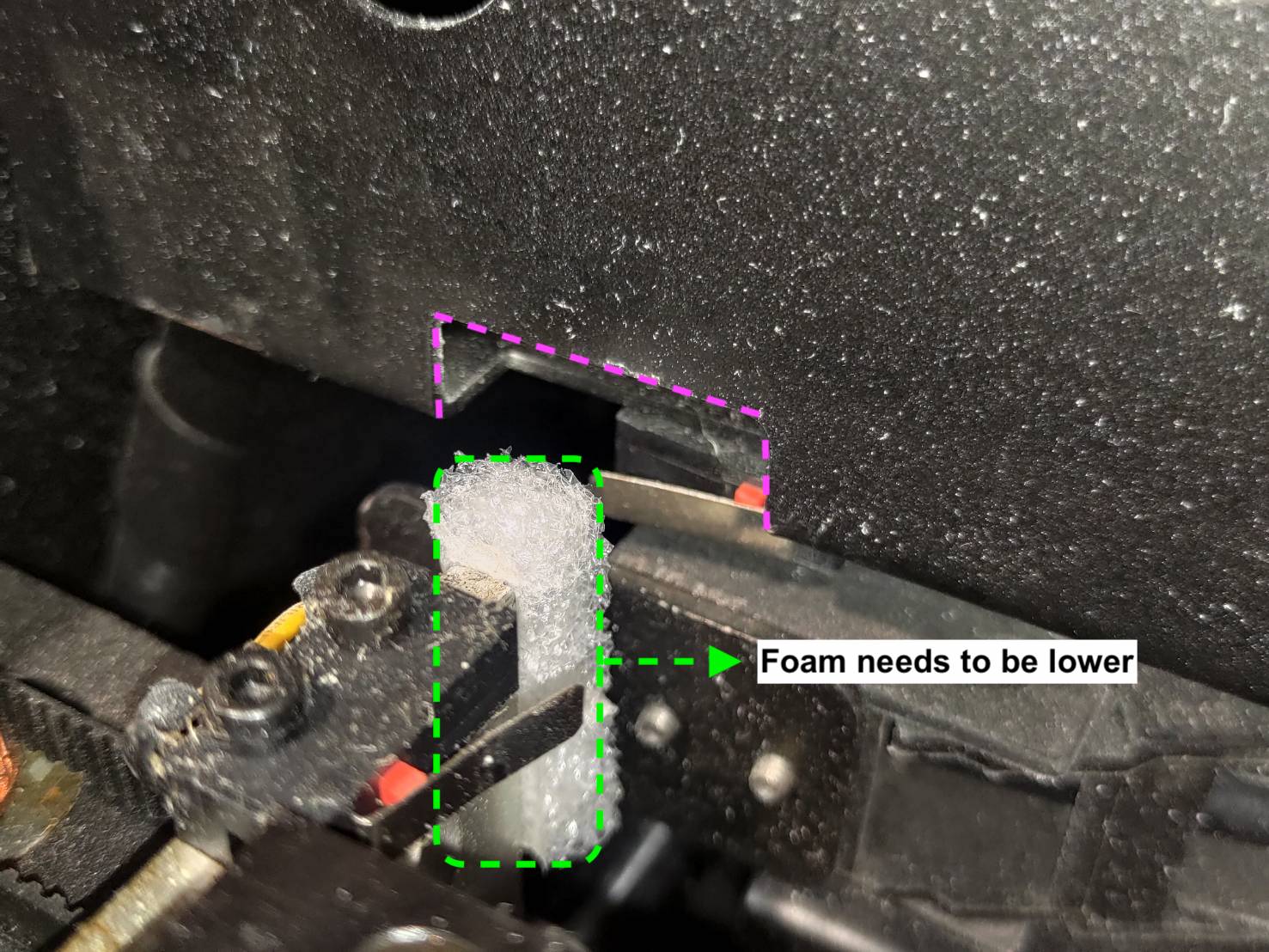

- Assurez-vous que la mousse est plus basse que le cadre. Sinon, elle pourrait bloquer le chemin pour atteindre l'interrupteur de fin de course.
Déterminez votre résultat et la prochaine action à entreprendre :
- La machine peut maintenant se référencer après avoir ajouté la mousse >> Problème résolu
|
Étape 9 - Signalez au revendeur local ou au support FLUX :
- Veuillez suivre les instructions du lien ci-dessous pour signaler correctement un problème à votre revendeur local ou au support FLUX. [Contacter le service client]
- Assurez-vous d'avoir complété la liste de contrôle et de l'avoir enregistrée au format PDF afin de pouvoir partager les actions que vous avez entreprises.
*Les informations collectées telles que les photos ou les vidéos montrant le problème de votre machine dans cet article devront être partagées avec le revendeur ou le support FLUX.
