#904 Échec de l'origine / Problèmes d'origine / Impossible de revenir à l'origine

FLUX Support Team
  • Mise à jour

Description

Veuillez noter que les causes d'une erreur #904 peuvent varier. Le problème peut persister après avoir suivi les étapes ci-dessous.
Cependant, vous êtes toujours en mesure de collecter des informations utiles pour l'équipe FLUX afin de clarifier le problème plus efficacement.



Étape 0 - Utilisez la liste de contrôle pour suivre les étapes et consigner les résultats

Cette liste indique tous les tests que vous avez effectués dans le tutoriel.
Une fois les tests terminés, veuillez enregistrer la liste au format PDF et l'envoyer à votre revendeur ou à l'équipe FLUX.

Cliquez sur le lien pour accéder à la liste de contrôle de dépannage #904 : #904 Échec de la prise d'origine - Liste de contrôle (Ador)



Étape 1 - Retirez le module et le matériau

Veuillez retirer tous les éléments (y compris le module) de la zone de travail avant de commencer afin que rien n'affecte le processus de prise d'origine.





Étape 1.1 - Vérifiez manuellement si le module peut être déplacé en douceur

  • Éteignez la machine et retirez le cordon d'alimentation.

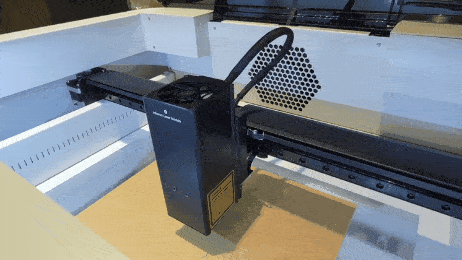

  • Déplacez manuellement la tête du module vers les 4 coins.



Reportez-vous aux étapes suivantes en conséquence :

  • Si la tête du module NE PEUT PAS être déplacée en douceur, veuillez vous référer à Étape 1.2
  • Si la tête du module peut être déplacée en douceur, comme dans le .gif ci-dessus, passez à Étape 2



Étape 1.2 - Lubrifiez les rails

  • Reportez-vous à l'article - Lubrification.
  • Après la lubrification, revenez à Étape 1 et vérifiez si la tête du module peut se déplacer en douceur.



Vérifiez le résultat en conséquence:

  • Oui, la tête du module peut se déplacer en douceur comme dans le .gif >> Problème résolu.
  • Non, la tête du module NE PEUT PAS être déplacée en douceur >> Problème matériel - Rails rouillés >>Prenez une vidéo de la situation en vous référant au tutoriel, et allez à Étape 9 pour signaler le problème.



Étape 2 - Exclure la possibilité de problèmes de firmware

L'installation infructueuse du firmware peut provoquer des erreurs de référencement, et la réinitialisation aux paramètres d'usine peut éliminer efficacement la possibilité de problèmes de firmware.

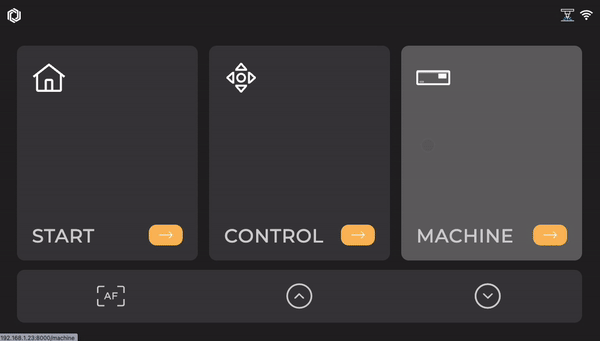

  • Tout d'abord, réinitialisez aux paramètres d'usine (Page principale > Machine > Paramètres > Réinitialiser aux paramètres d'usine > Oui)
    ezgif.com-gif-maker (4).gif
  • Ensuite, suivez les étapes du lien sur Comment mettre à jour le firmware de la machine et assurez-vous qu'il est mis à jour vers la dernière version.

  • Essayez à nouveau le référencement une fois la mise à jour terminée.


Vérifiez le résultat en conséquence:

  • Oui, Le référencement réussit après les étapes ci-dessus >> Problème résolu.
  • Non, le problème de référencement persiste après les étapes ci-dessus >>Aller à Étape 3



Étape 3 - Vérifier les signaux de la carte mère

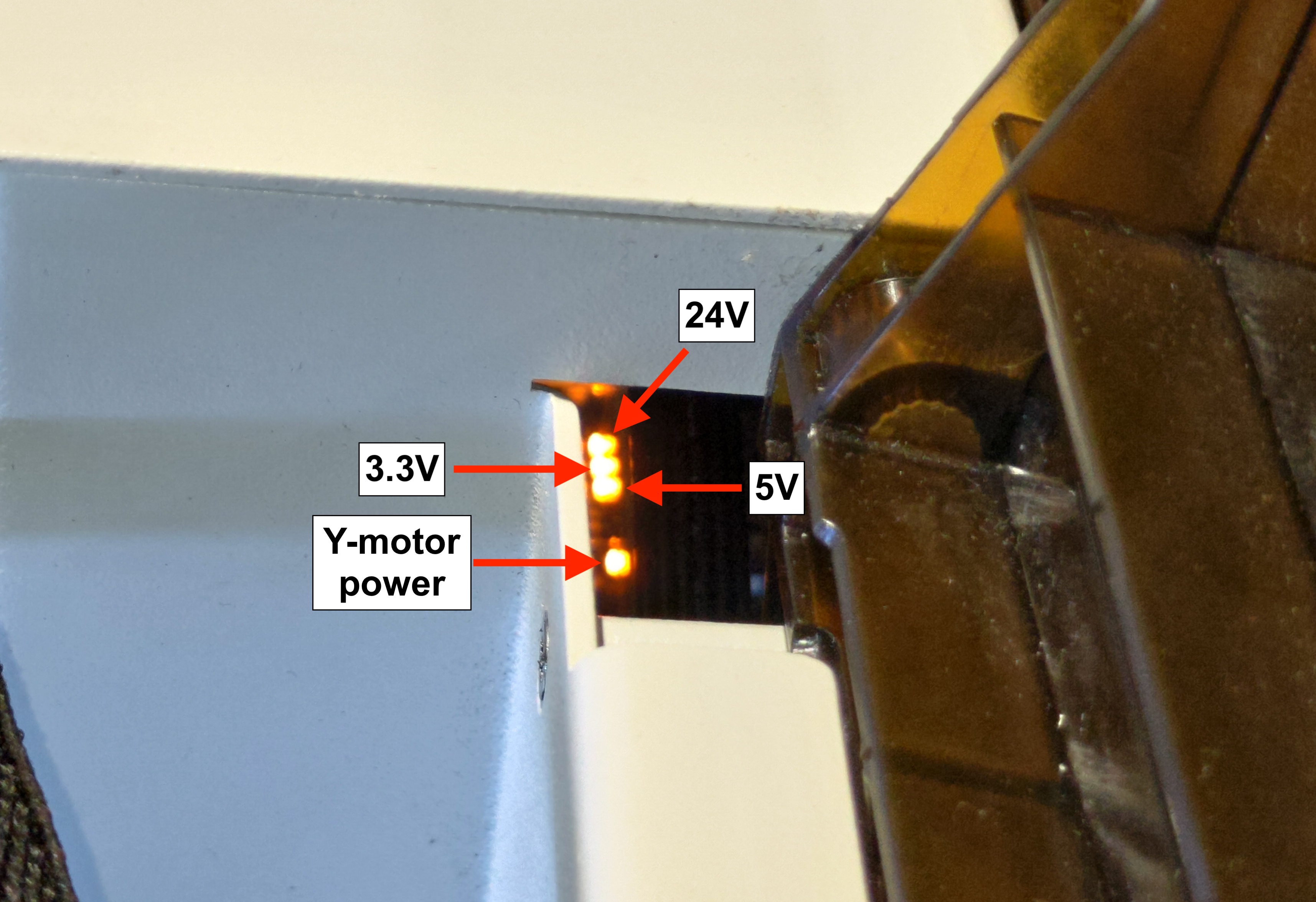

Il y a 4 voyants LED orange sur la carte mère qui représentent différentes parties de la machine.


Se référer à la vidéo pour savoir comment trouver les signaux de la carte mère

Vidéo



Vérifiez si le problème est résolu en conséquence:

  • Tous les voyants restent allumés et aucun ne clignote >> Aller à Étape 4
  • Un ou plusieurs voyants sont éteints ou clignotent >> Problème matériel - Carte mère ou adaptateur d'alimentation défectueux >>Prenez une vidéo de la situation en vous référant au la vidéo, et allez à Étape 9 pour signaler le problème.



Étape 4 - Vérifier les interrupteurs de fin de course

Un interrupteur de fin de course est utilisé pour arrêter la tête laser lorsqu'elle atteint l'extrémité.

L'interrupteur de fin de course peut être défectueux, ce qui entraîne des problèmes de référencement et empêche la tête laser de s'arrêter ou de s'arrêter trop tôt.



Veuillez regarder la vidéo ci-dessous pour vérifier si les icônes de votre interrupteur de fin de course réagissent correctement lorsqu'elles sont enfoncées.

▵Enfoncé = l'icône se ferme

▵Non enfoncé = l'icône s'ouvre



Vérification de l'interrupteur de fin de course X et Y



Vérifiez si le problème est résolu en conséquence:

  • Both X&Y axis function >> Aller à Étape 5
  • Seul l'axe X a des problèmes >> Problèmes matériels - Erreur de la carte moteur Z ou du connecteur FPC (30 broches) >> Prenez une vidéo de la situation en vous référant à la vidéo et allez à Étape 9 pour signaler le problème.
  • Seul l'axe Y a des problèmes >> Problèmes matériels - Erreur de la carte moteur Y  >> Prenez une vidéo de la situation en vous référant à la vidéo et allez à Étape 9 pour signaler le problème.
  • Ni l'axe X ni l'axe Y ne fonctionnent >> Problèmes matériels - Dysfonctionnement de la carte principale ou erreur du connecteur FPC (38 broches) >> Prenez une vidéo de la situation, en vous référant à la vidéo et allez à Étape 9 pour signaler le problème.
  • Bruit inhabituel lors du retour à l'origine, impossible d'accéder au menu Maintenance >> Aller à Étape 6



Étape 5 - Vérifiez si le module AF fonctionne

Testez la fonction de la carte principale en cliquant sur le bouton AF.


Cliquez sur le bouton AF pour voir s'il fonctionne bien.

Vérifiez le résultat en conséquence:

  •
  •
  •
  • Oui, l'axe Z se déplace correctement et l'AF fonctionne >> Étape 6
  • Non, l'axe Z se déplace, mais l'AF ne peut pas faire la mise au point correctement/se déplace de manière aléatoire >> Problème matériel - Dysfonctionnement de la carte principale >> Prenez une vidéo de la situation en vous référant à la vidéo, et allez à Étape 9 pour signaler le problème.
  • Non, l'axe Z ne bougera pas >>Problème matériel - Dysfonctionnement de la carte principale >> Prenez une vidéo de la situation en vous référant à l'exemple, et allez à Étape 9 pour signaler le problème.



Étape 6 - Vérifiez si les interrupteurs de fin de course s'activent AUTOMATIQUEMENT

Vérifiez si les cas dans les vidéos ci-dessous se produisent.
(La tête du module commence à faire beaucoup de bruit et ne s'arrête pas lorsqu'elle se déplace vers le coin supérieur ou gauche.)

Vidéo 1- Échec de la limite Y


Vidéo 2- Échec de la limite X


Vérifiez le résultat en conséquence:

  • Oui,  le même problème que vidéo 1 montré est arrivé >> Étape 7
  • Oui,  le même problème que vidéo 2 montré est arrivé >> Étape 8
  • Non, aucun des problèmes dans les vidéos n'est arrivé >> Problème matériel - Cartes moteur X et Y/Cartes moteur Z/Cartes moteur X >> Prenez une vidéo de la situation en vous référant à l'exemple, et allez à Étape 9 pour signaler le problème.



Étape 7- Ajustement de niveau de l'axe X

Suivez les étapes du lien ci-dessous pour vérifier et ajuster le nivellement de l'axe X-
Ajustement de niveau de l'axe X



Vérifiez le résultat en conséquence:

  • Niveau confirmé, référencement réussi>> Problème résolu



Étape 7.1 - Étendre la surface de contact du fin de course de l'axe Y

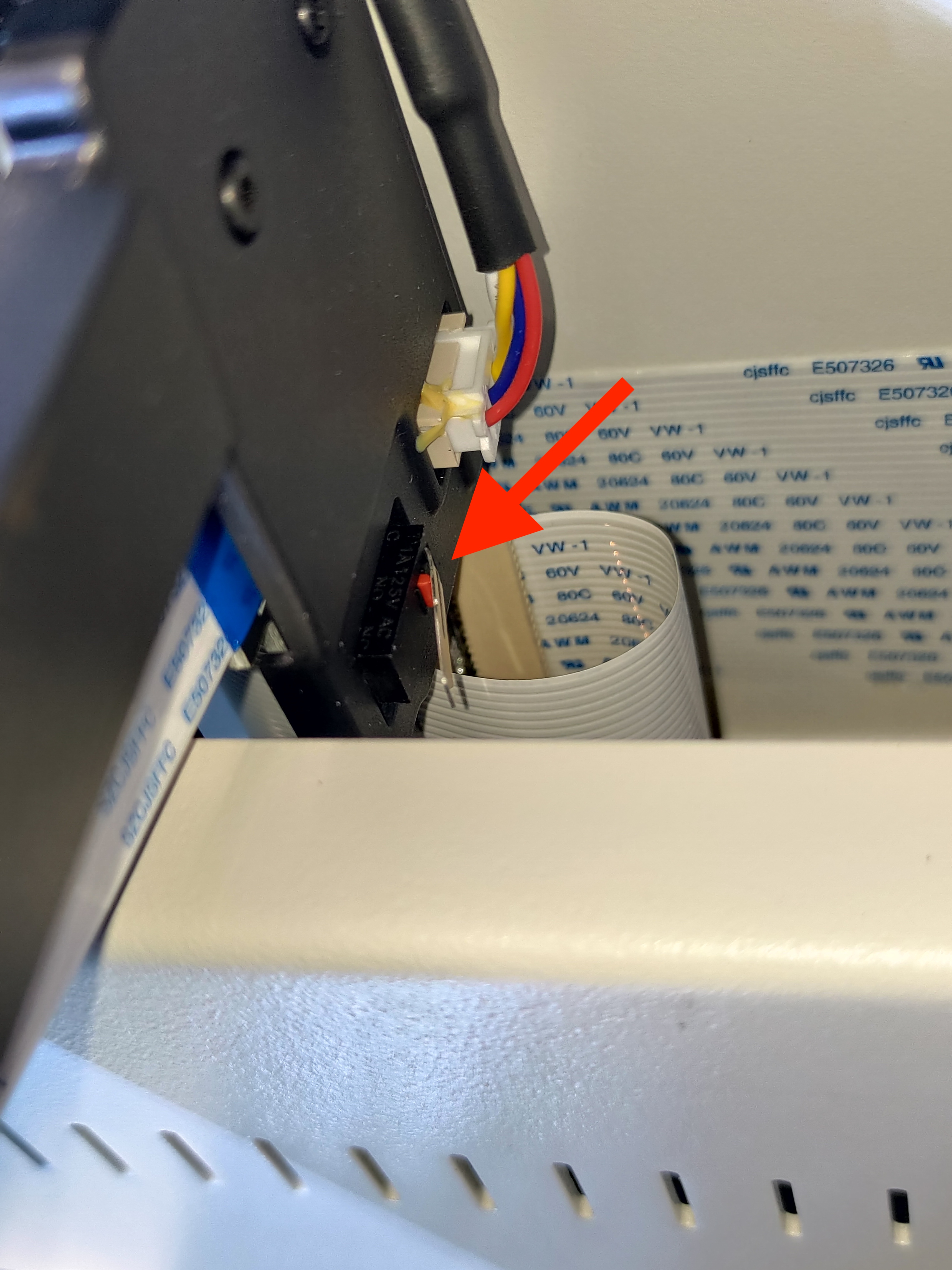

La languette métallique du commutateur de fin de course peut s'user avec le temps, affectant la sensibilité de l'activation du commutateur de fin de course.379060.jpg

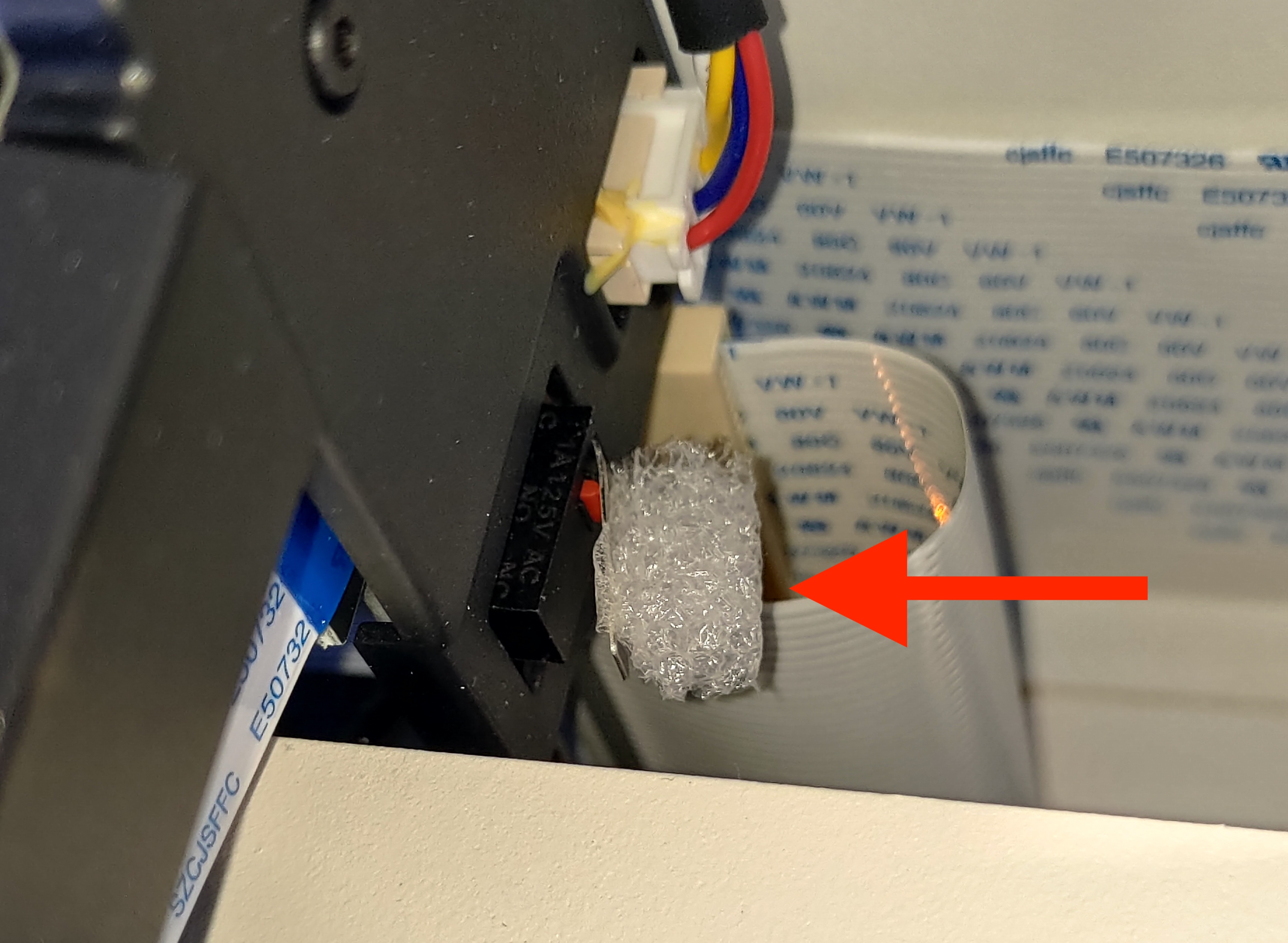

Comme illustré sur l'image ci-dessous, l'ajout d'un morceau de mousse ou d'un matériau similaire sur la languette peut temporairement résoudre le problème de la plaque métallique qui n'entre pas en contact avec le commutateur de fin de course de l'axe Y.379056.jpg

Vérifiez le résultat en conséquence :

  • Après extension, retour à l'origine réussi. >> Problème résolu
  • Échec du retour à l'origine >> Problème inconnu >> Enregistrez une vidéo de la situation en vous référant à l' exemple et allez à Étape 9 pour signaler le problème.



Étape 8 - Vérifiez si le câble interfère

Parfois, si les câbles ne sont pas organisés correctement, cela peut affecter le déclenchement du commutateur de fin de course de l'axe X, entraînant un échec du retour à l'origine.



Vérifiez le résultat en conséquence :

  • Oui >> Après ajustements, retour à l'origine réussi.  >> Problème résolu



Étape 8.1 - Étendre la surface de contact du commutateur de fin de course de l'axe X

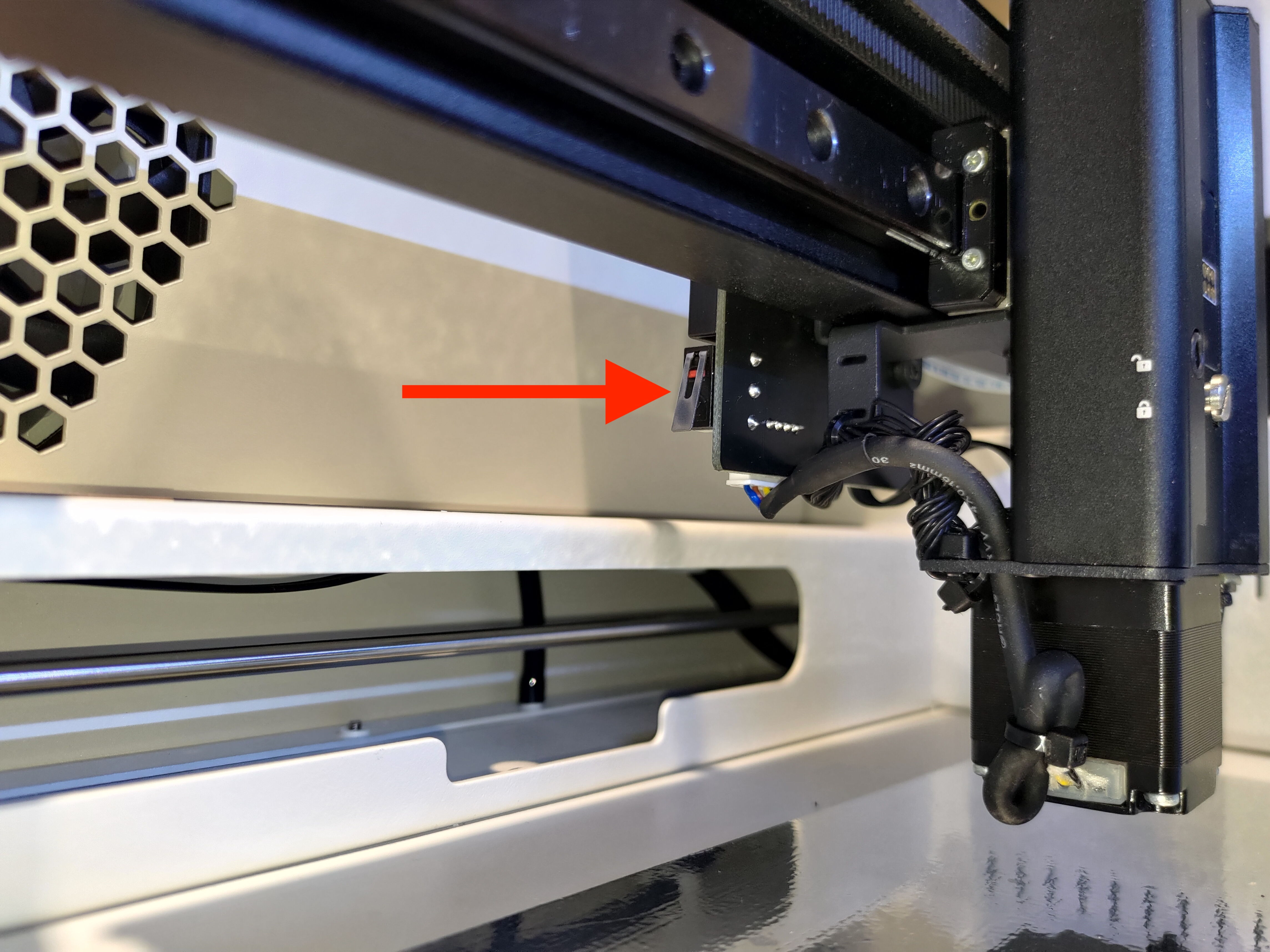

La languette métallique du commutateur de fin de course peut s'user avec le temps, affectant la sensibilité de l'activation du commutateur de fin de course.379061.jpg

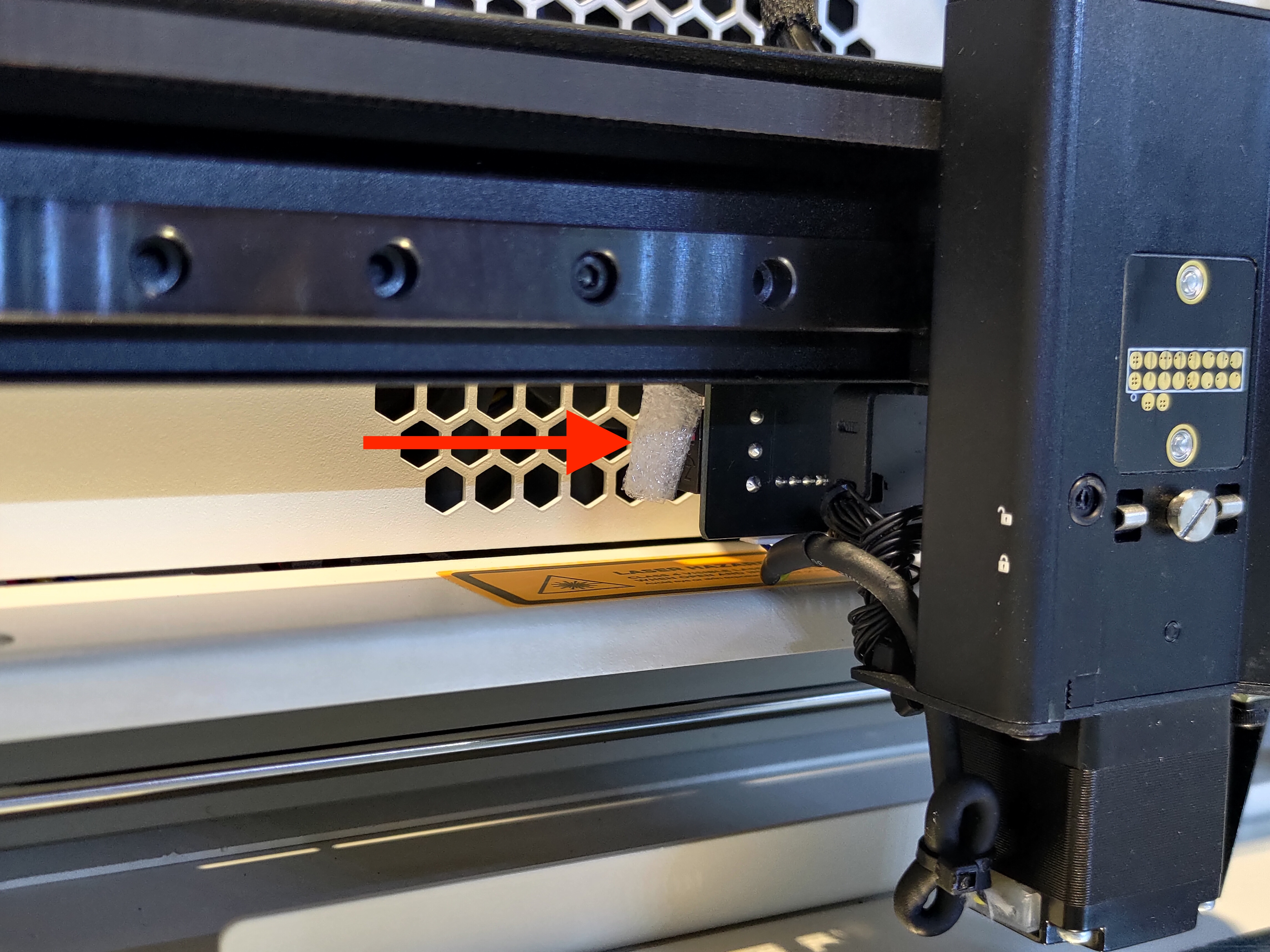

Comme illustré sur l'image ci-dessous, l'ajout d'un morceau de mousse ou d'un matériau similaire sur la languette peut temporairement résoudre le problème de la plaque métallique qui n'entre pas en contact avec le commutateur de fin de course de l'axe X.379059.jpg



Vérifiez le résultat en conséquence :

  • Après extension, retour à l'origine réussi. >> Problème résolu
  • Échec du retour à l'origine >> Problème inconnu >> Enregistrez une vidéo de la situation en vous référant à l' exemple et allez à Étape 9 pour signaler le problème.



Étape 9 - Contacter le service client

  • Veuillez suivre les instructions du lien ci-dessous pour signaler correctement un problème à votre revendeur local ou au support FLUX. [Contacter le service client]
  • Assurez-vous d'avoir complété la liste de contrôle et l'a enregistré en tant que fichier PDF pour partager vos actions.

*Les informations collectées, telles que les photos ou vidéos montrant le problème de votre machine dans cet article, devront être partagées avec le revendeur ou le support FLUX.


#END
