Modalità profondità

Comprendere la modalità PWM/Profondità nel taglio laser

1. Teste laser a diodo

Quando si utilizza una testa laser a diodo, il software rappresenta la profondità e l'intensità attraverso diversi livelli di potenza, non modificando la densità dei punti laser. Questo metodo permette:

• Un controllo più preciso in aree ridotte
• Una migliore rappresentazione degli effetti dettagliati
• Un singolo punto può avere vari livelli di potenza, creando profondità

Immagina di regolare la luminosità di un singolo pixel in un'immagine digitale, anziché aggiungere più pixel.

2. Teste laser CO2

Per le teste laser CO2, la modalità profondità funziona in modo leggermente diverso:

• Aumentando la potenza dallo 0% al 100%, il laser incide più in profondità nel materiale
• Questo crea un effetto rilievo, simile all'intaglio
• Il software visualizza questo utilizzando colori diversi per rappresentare i vari livelli di potenza

Tuttavia, è importante notare che mentre si ottengono profondità variabili, il livello di dettaglio (o "finezza") della colorazione non cambia significativamente. Il software continua a dividere l'immagine in sezioni colorate e non colorate.

Differenze principali

• Laser a diodo: regolano la potenza per ogni punto per creare profondità e dettaglio
• Laser CO2: utilizzano la potenza per controllare la profondità di incisione, creando un effetto rilievo

Ecco degli esempi di applicazione della modalità Profondità.

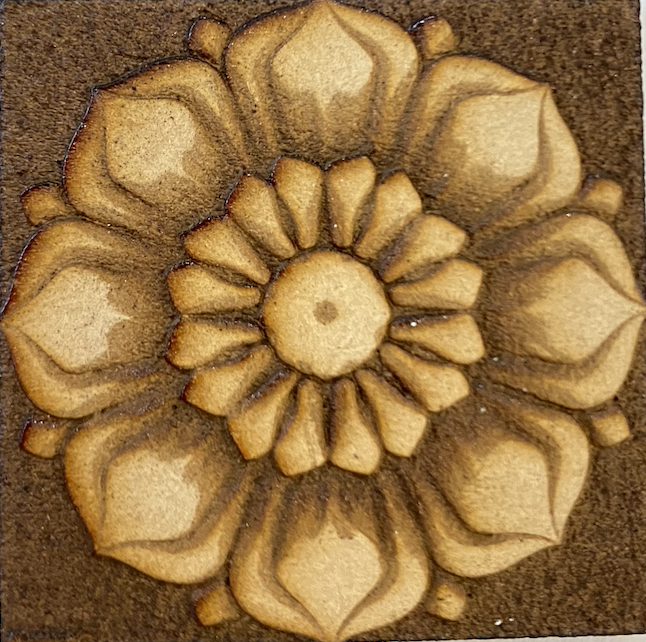

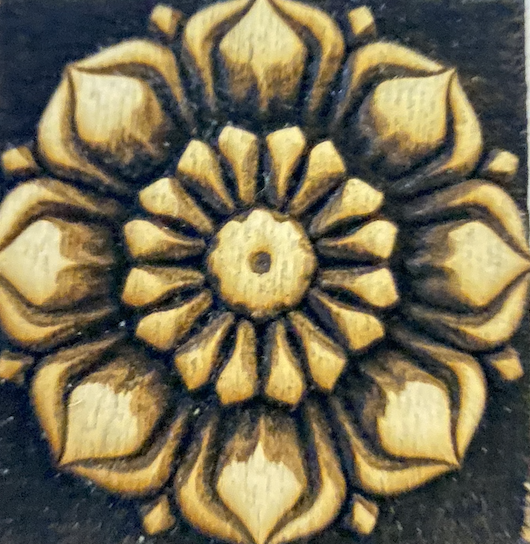

senza modalità Profondità	con modalità Profondità

Come utilizzare la modalità Profondità?

1. Prepara un'immagine adatta.

Se desideri creare un'incisione laser con effetto rilievo, deve essere un' immagine in scala di grigi sfumata poiché la modalità Profondità utilizza diverse tonalità di grigio per rappresentare varie profondità e livelli nel design. Assicurati che l'immagine abbia transizioni fluide e alta risoluzione per dettagli precisi.

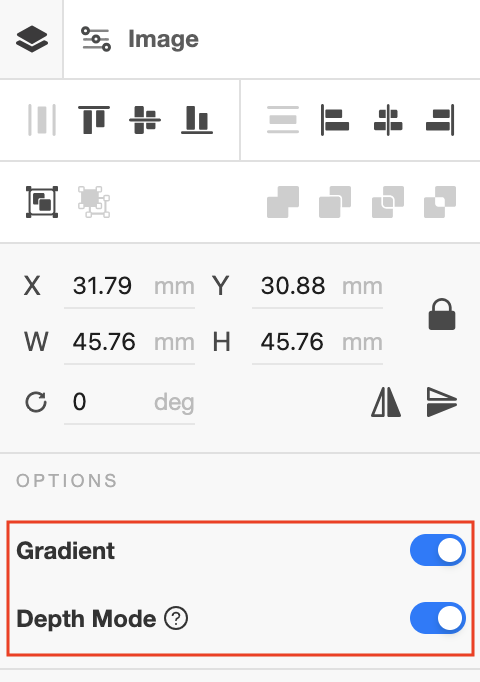

2. Seleziona "Modalità profondità" nel pannello oggetti.

Dopo aver importato l'immagine, seleziona l'immagine che desideri utilizzare e spunta "Gradiente" e "Modalità profondità" nel pannello oggetti.

3. Regola i parametri in base al materiale utilizzato.

Le impostazioni dei parametri ottimali dipendono dal tuo disegno e dall'effetto desiderato. Ti consigliamo di iniziare con i valori predefiniti ma con una velocità e un numero di passaggi più elevati, quindi eseguire per perfezionare ulteriormente i parametri. Regola in base ai dettagli dell'immagine, all'ombreggiatura e al risultato desiderato per ottenere i migliori risultati.

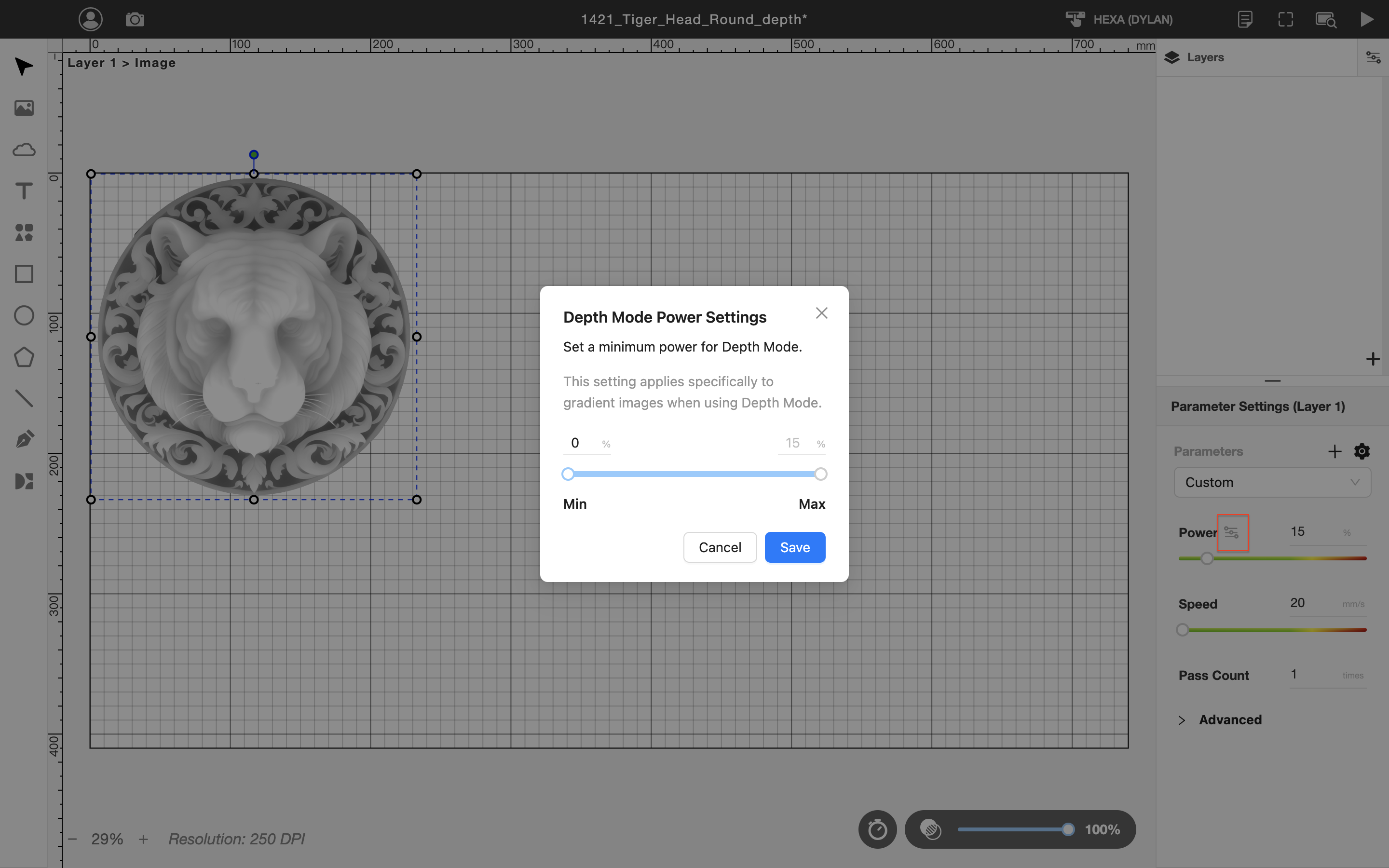

4. Se necessario, regola la potenza minima della modalità profondità.

Abbiamo introdotto un'impostazione avanzata della potenza per la Modalità profondità per adattarsi alla variazione di potenza del laser su diverse macchine. Se noti che alcuni dettagli nell'immagine sono mancanti, la regolazione della potenza minima può aiutare il laser a funzionare meglio nelle aree più chiare.

Nota: questa impostazione della potenza minima è visibile solo quando la Modalità profondità è attivata e si applica specificamente alle immagini in gradiente all'interno del livello.

La potenza massima è determinata dalle impostazioni del livello; se è impostata su un valore inferiore alla potenza minima, il minimo verrà automaticamente reimpostato a 0.
