Calibrazione Print and Cut

Panoramica della funzione

Utilizzare questa calibrazione quando il risultato di Print and Cut è spostato o la posizione di taglio non corrisponde al disegno originale.

Passaggio 1

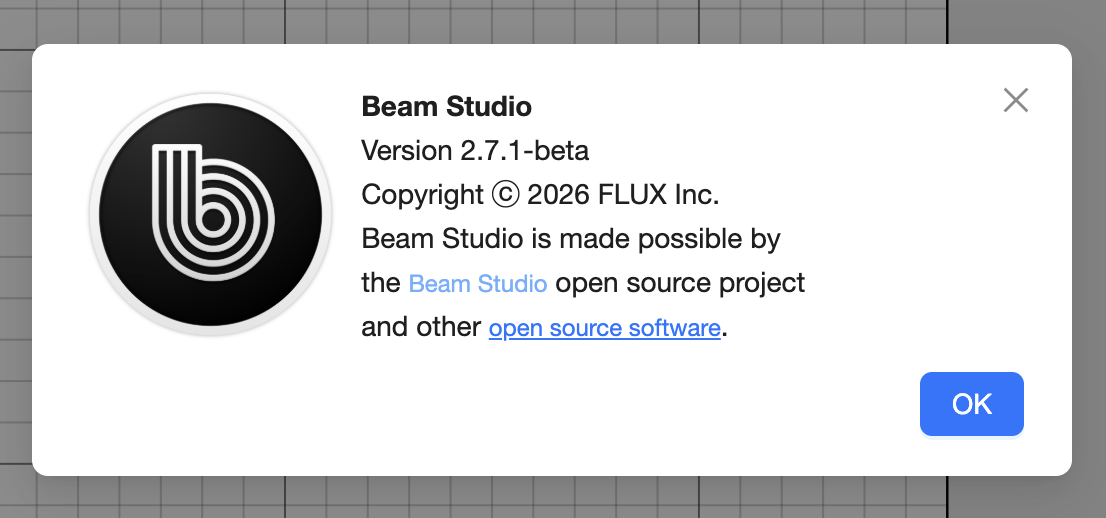

Aggiornare Beam Studio alla versione 2.7.1 o successiva.

Passaggio 2

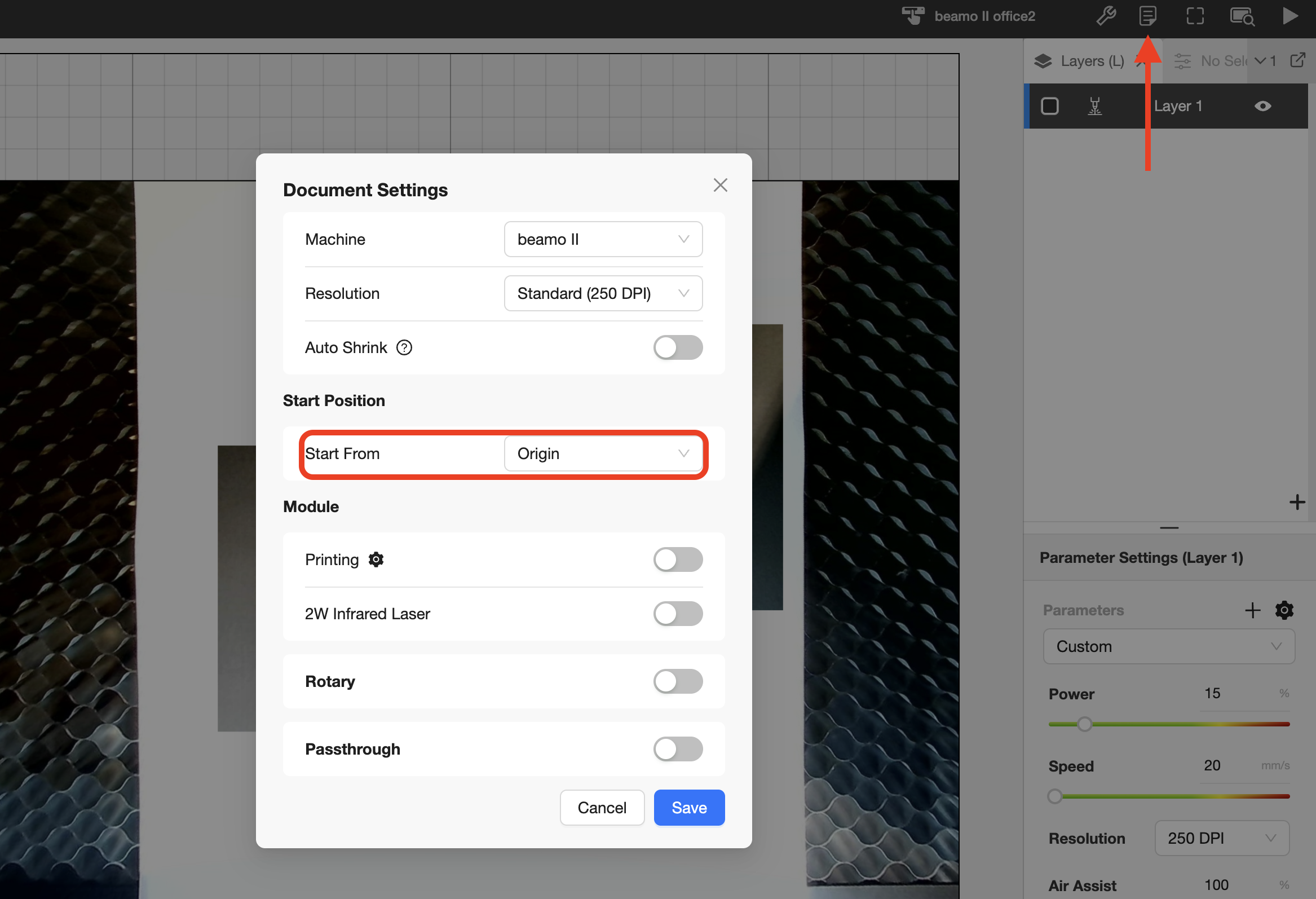

In Impostazioni documento, impostare "Posizione iniziale" su "Origine".

Passaggio 3

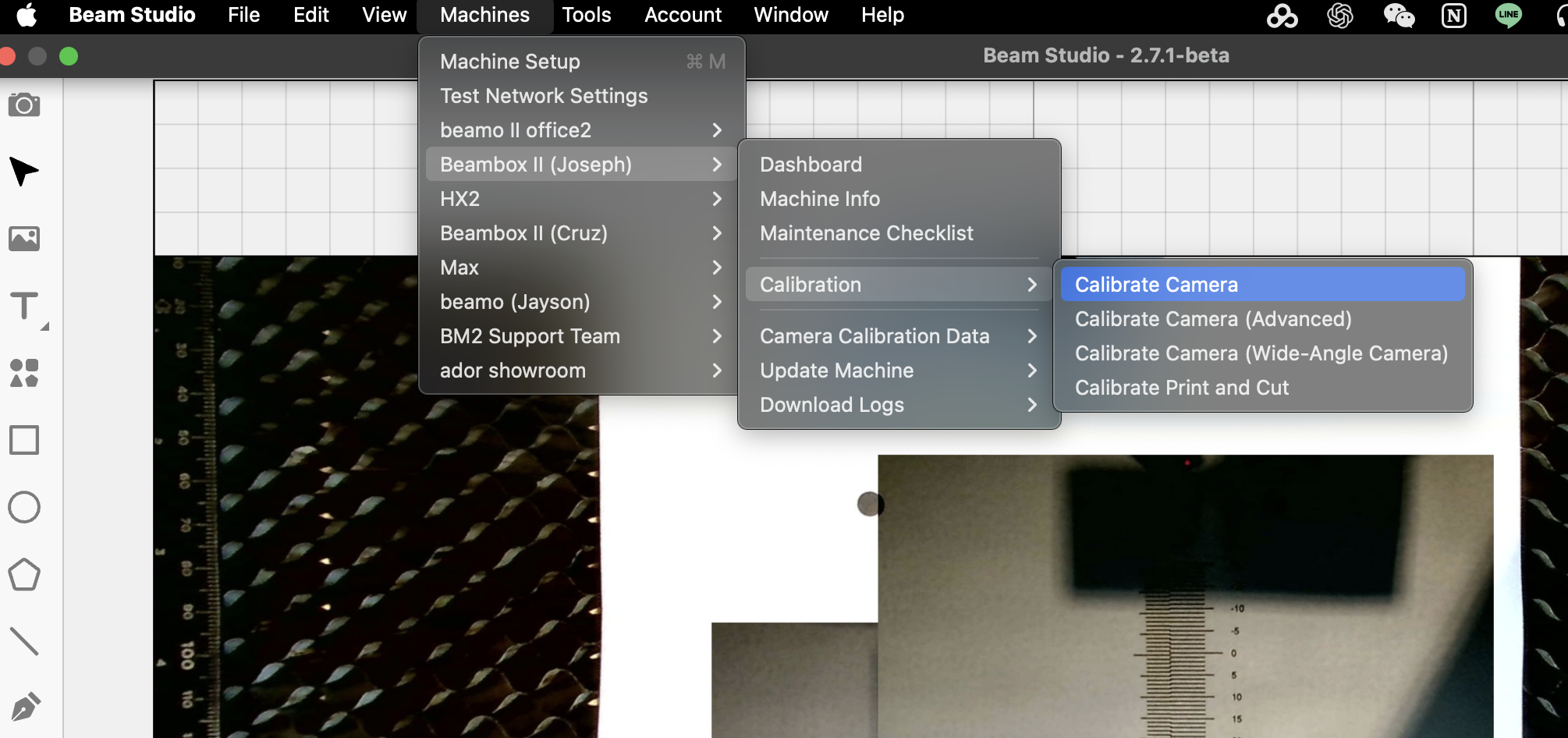

Eseguire prima la calibrazione di base della fotocamera per il proprio modello di macchina, quindi seguire i passaggi per completare la procedura. (Macchine >> Nome macchina >> Calibra fotocamera)

Passaggio 4

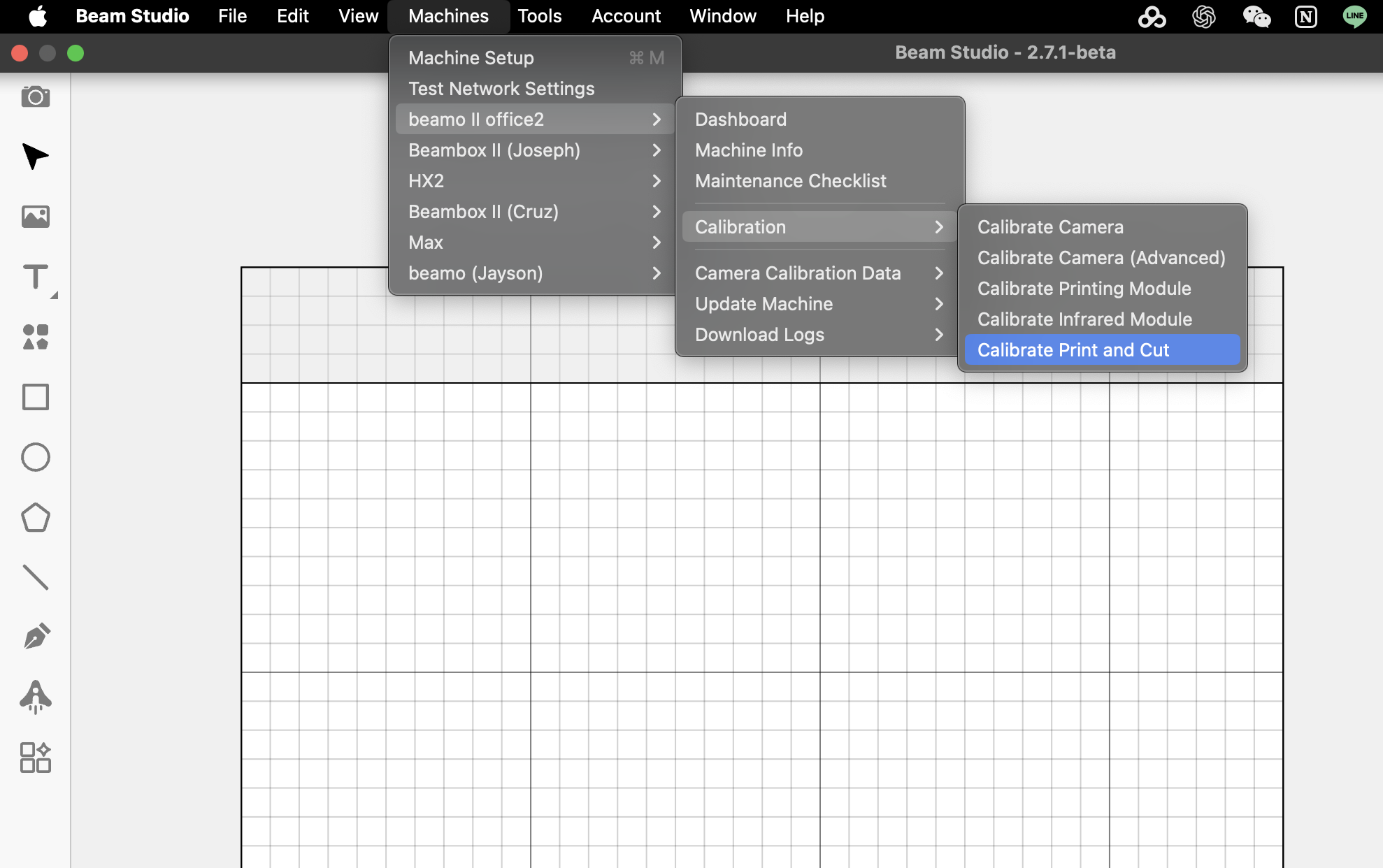

Dopo la calibrazione della fotocamera, selezionare Calibrazione Print and Cut.
(Macchine >> Nome macchina >> Calibrazione >> Calibra Print and Cut)

Passaggio 5

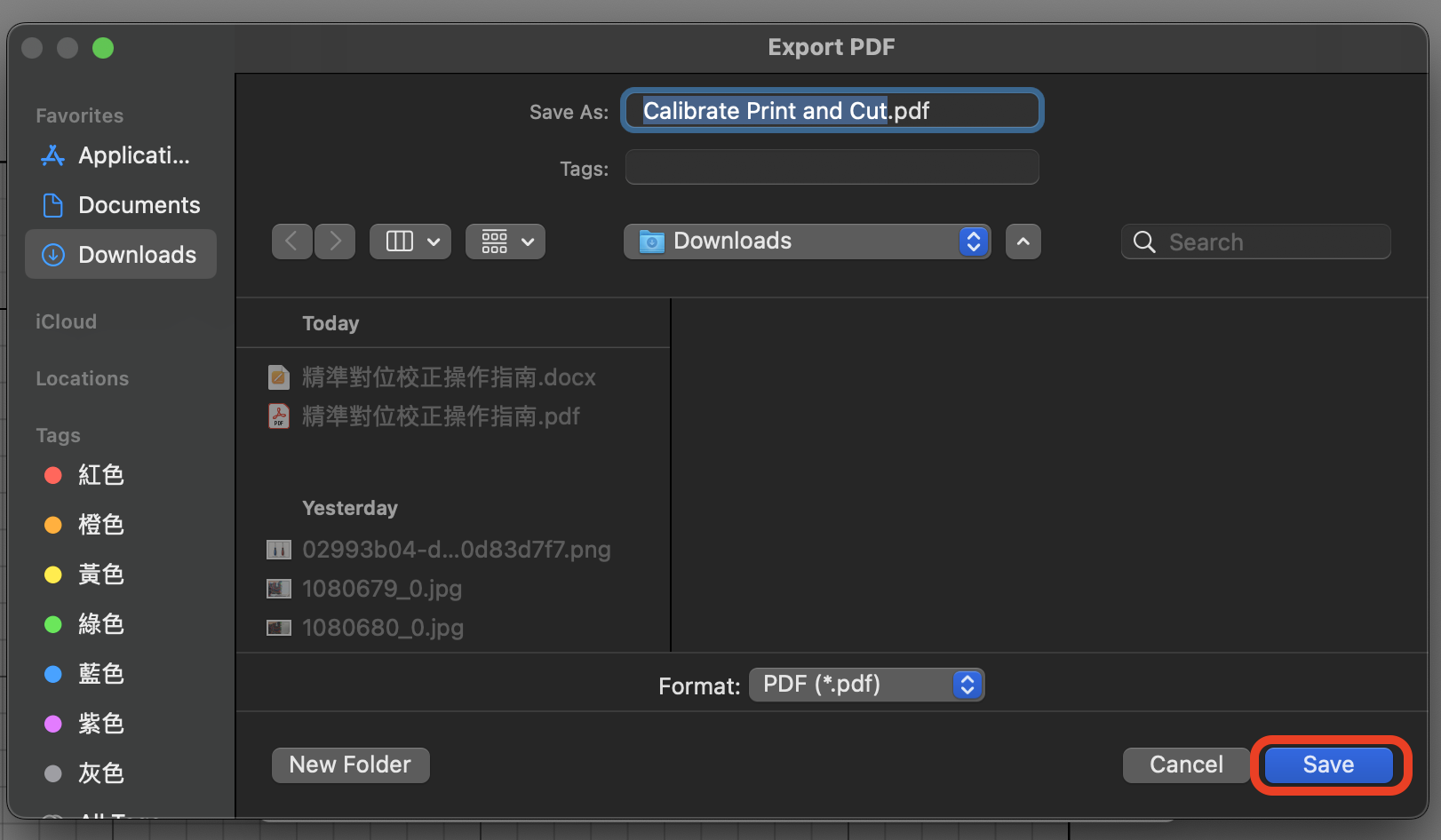

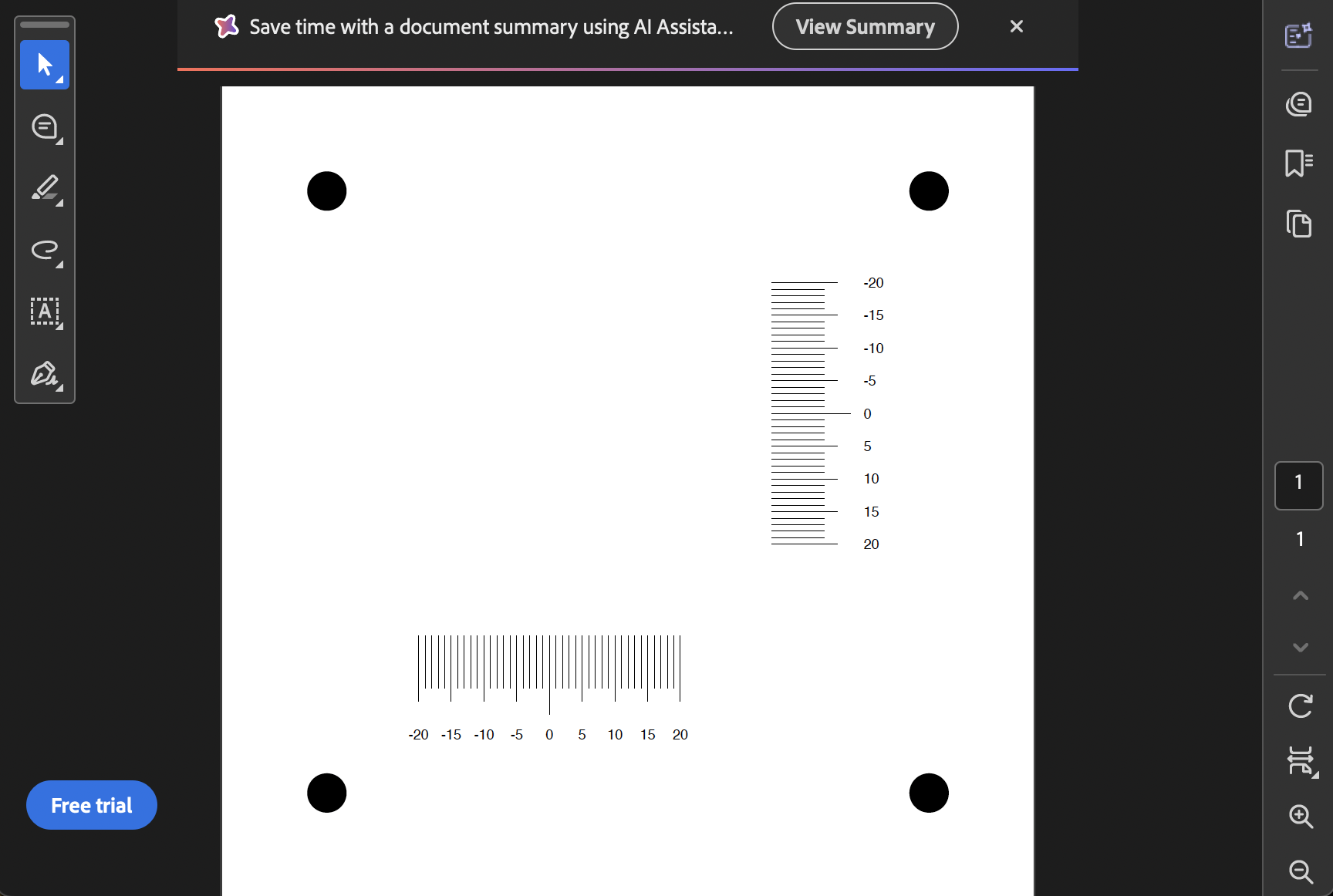

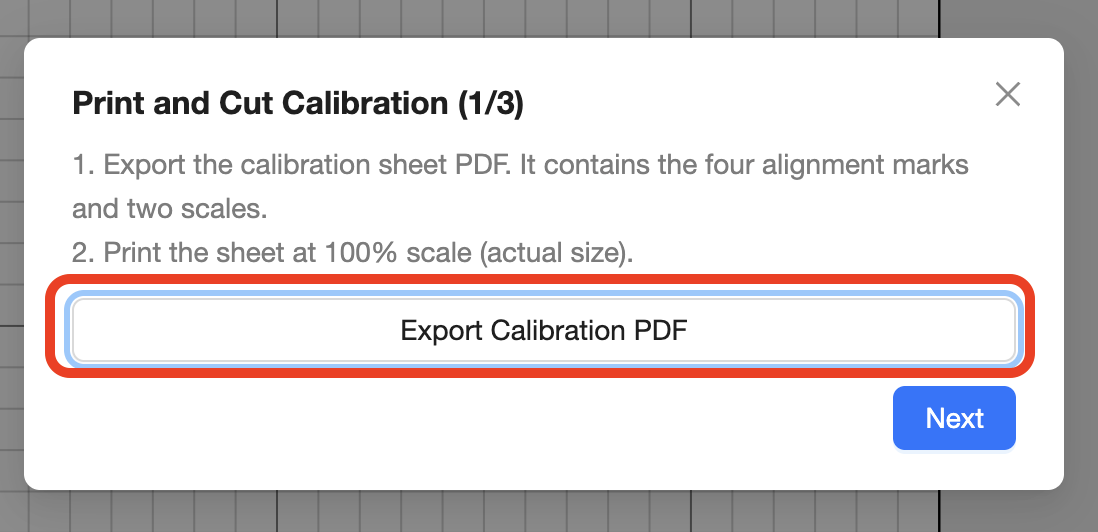

Seguire i passaggi del software per esportare e salvare il file PDF in scala per la calibrazione.

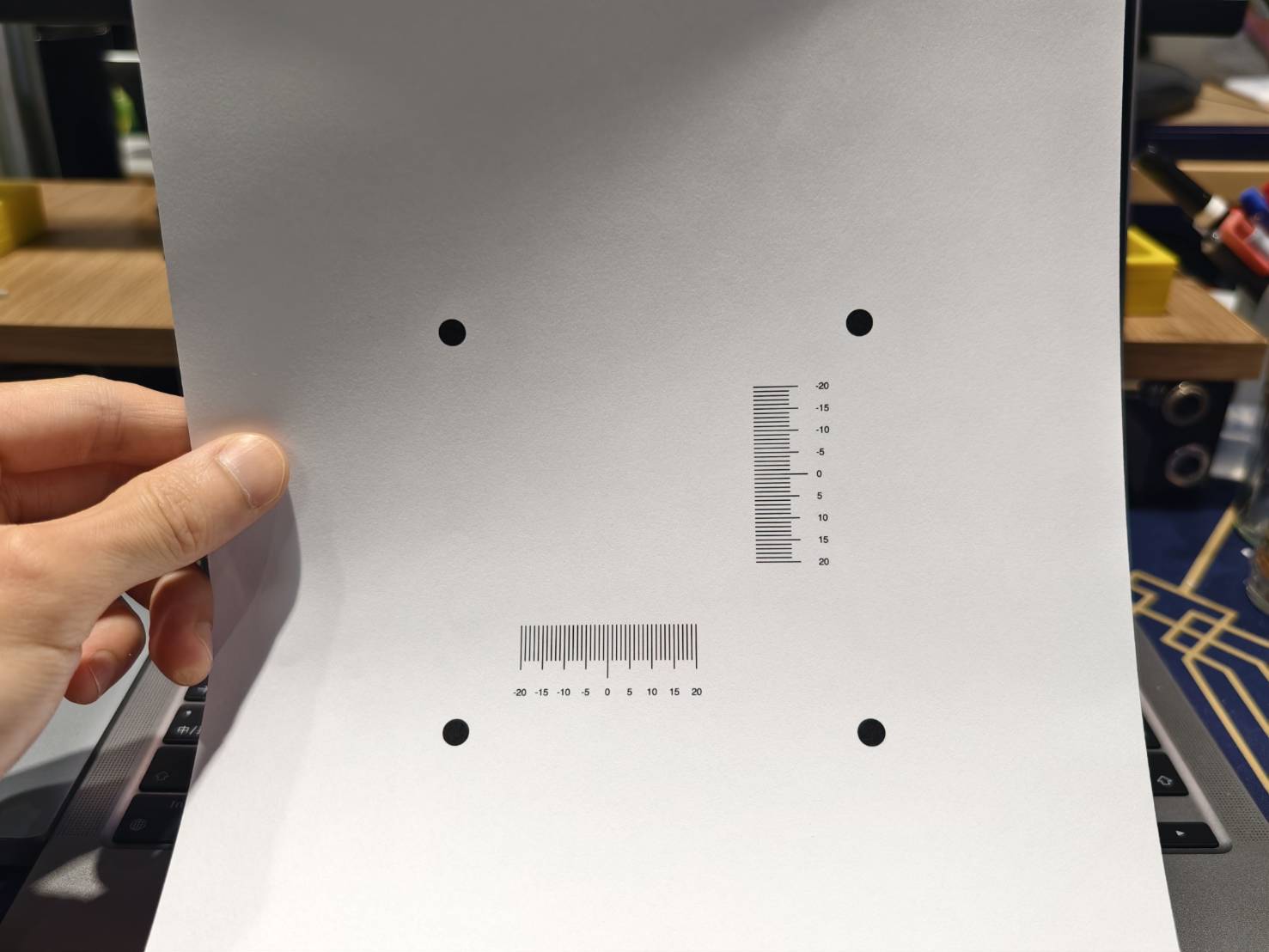

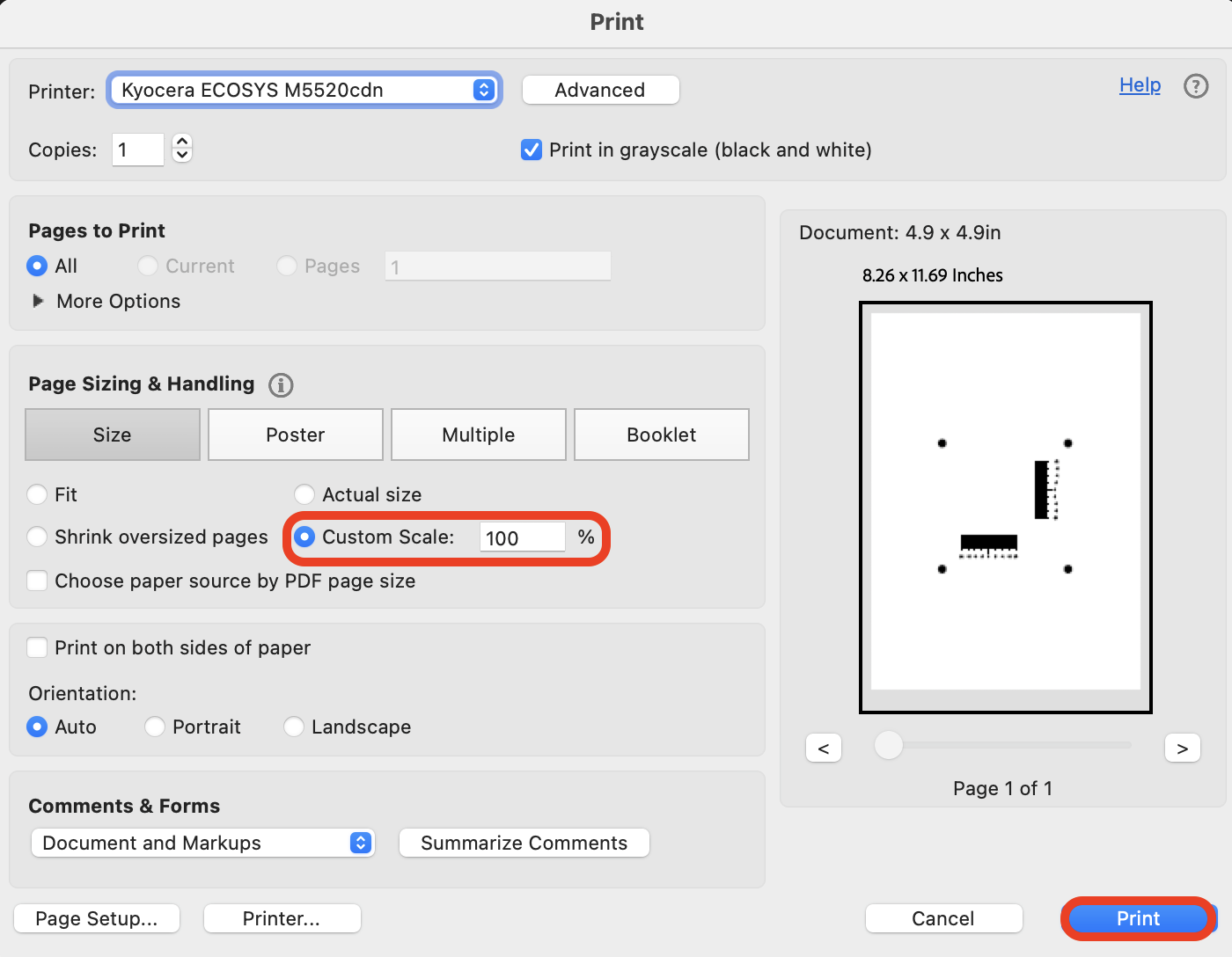

Stampare il file assicurandosi che il foglio venga stampato al "100% della scala" o alle "Dimensioni effettive".

Passaggio 6

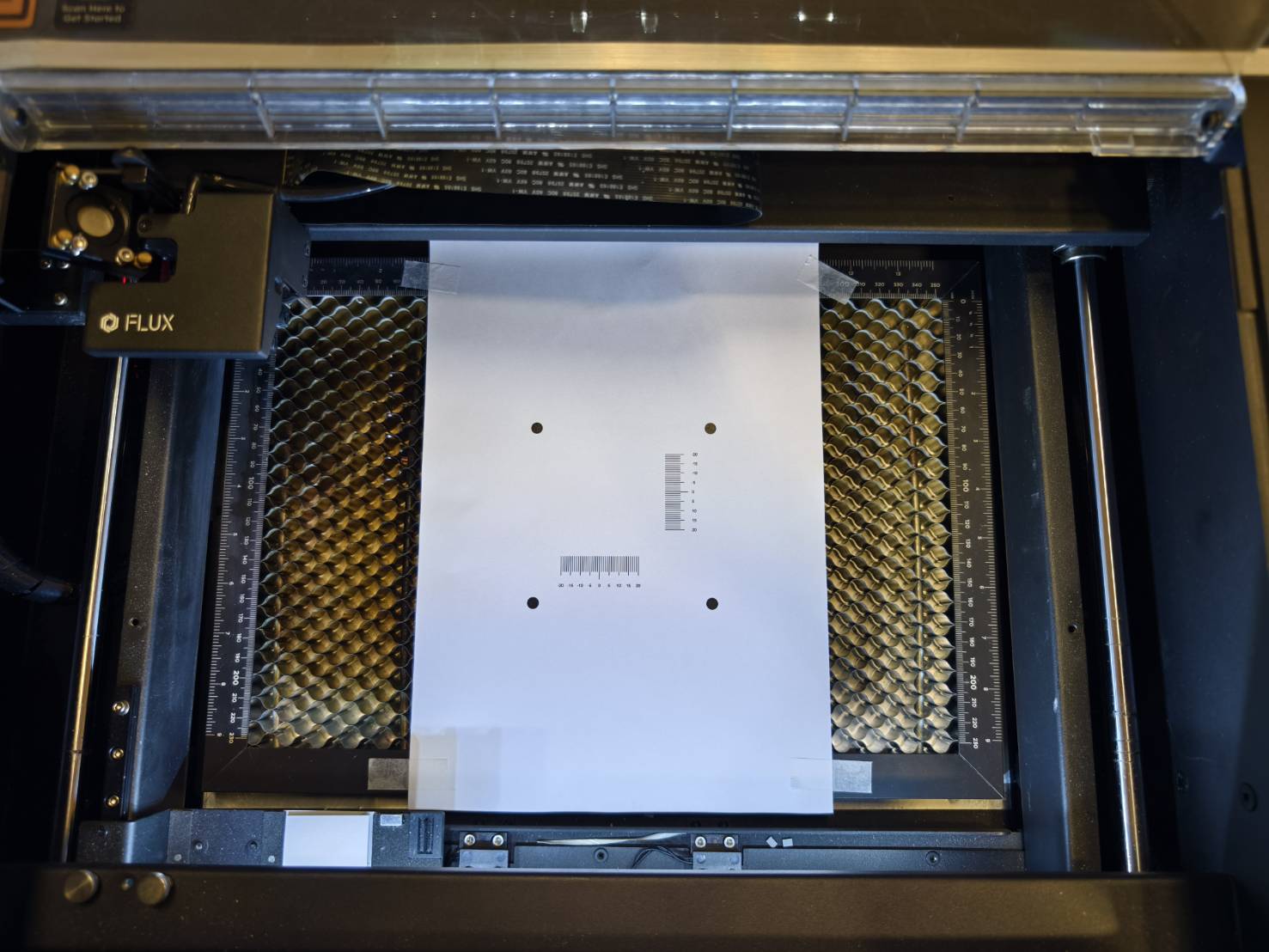

Posizionare il foglio stampato al centro dell'area di lavoro della macchina e fissarlo al piano a nido d'ape con del nastro adesivo.

Mettere a fuoco il foglio.

Passaggio 7

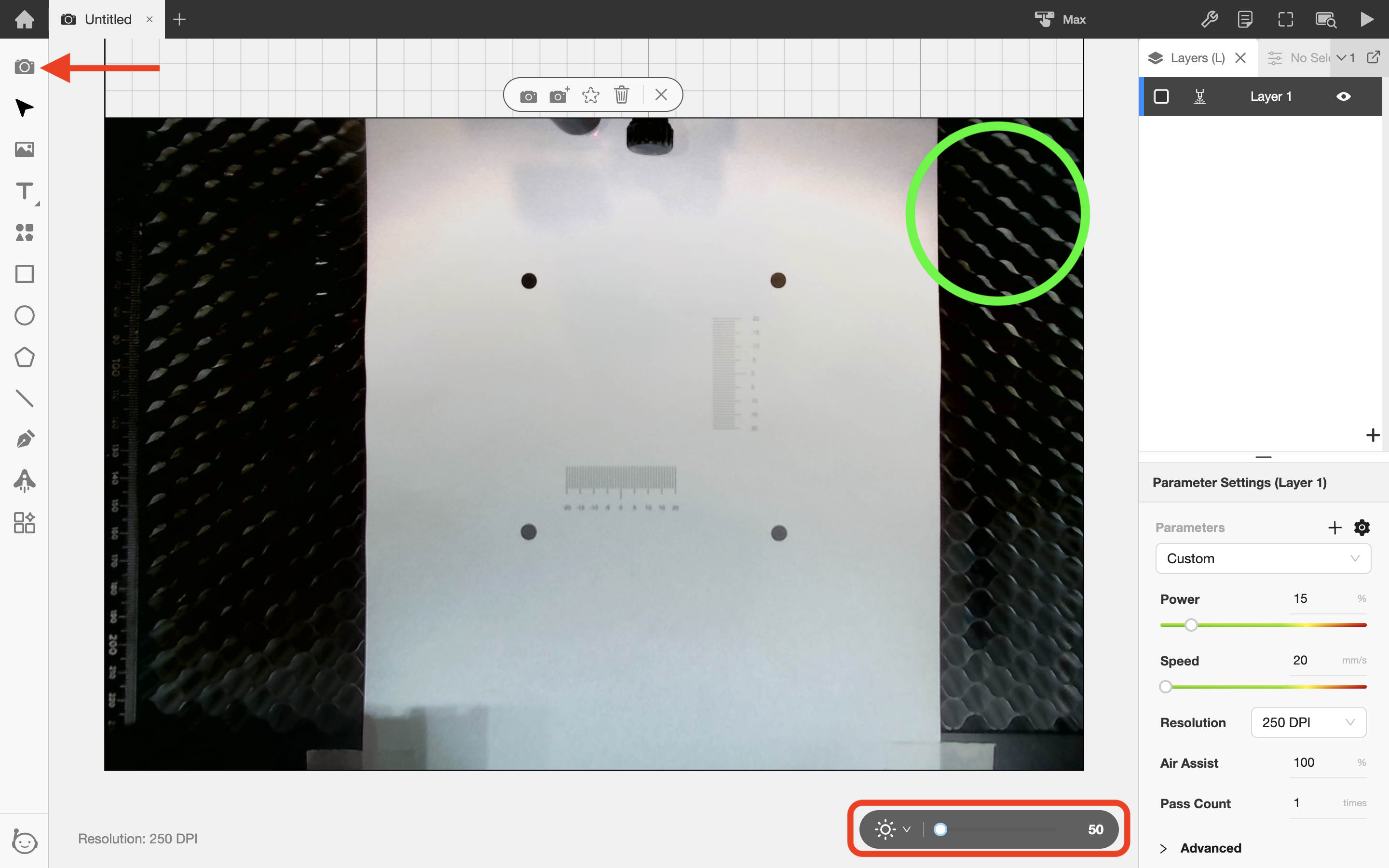

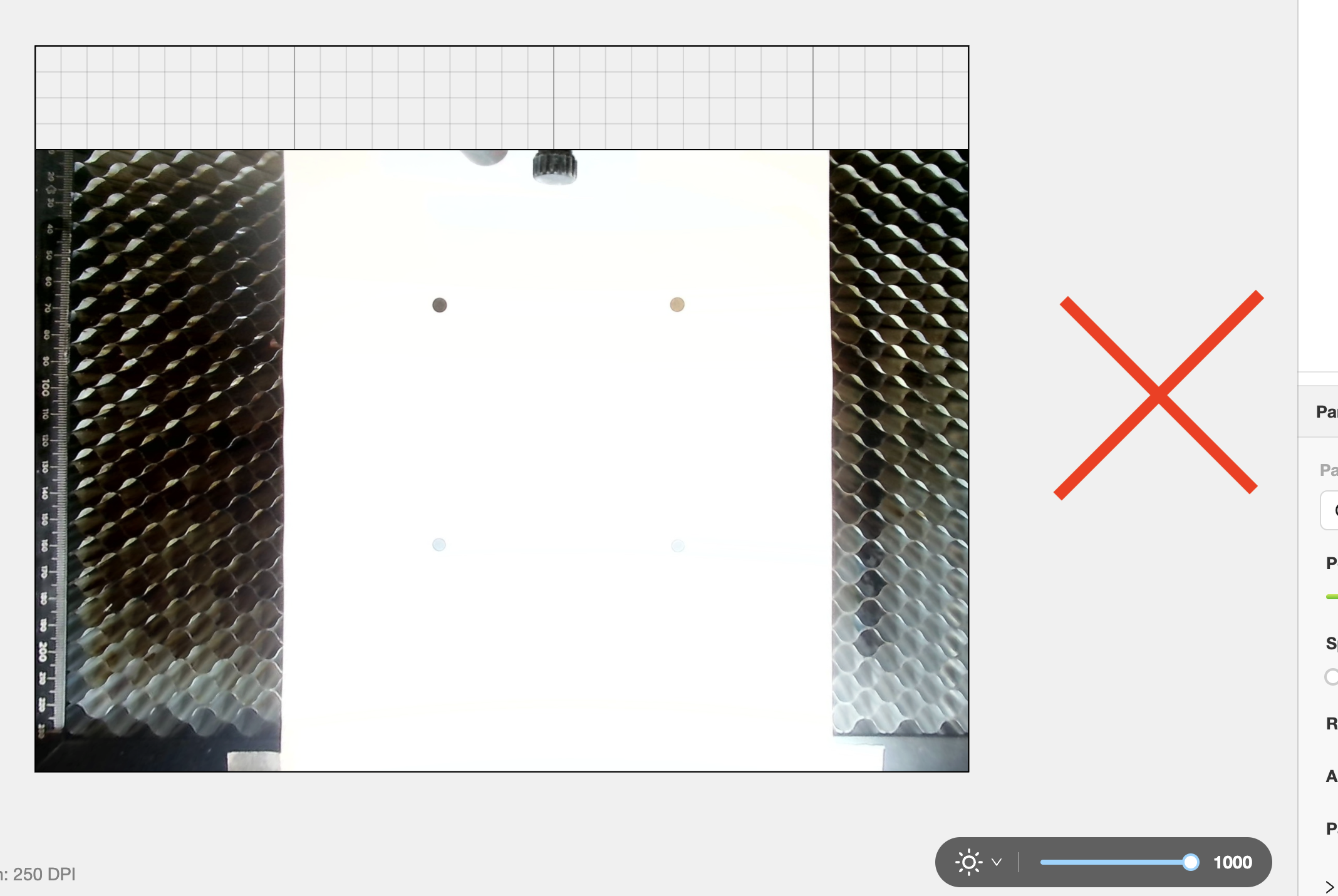

Scattare una foto usando l'anteprima della fotocamera e regolare la luminosità per assicurarsi che siano visibili i 4 punti neri.

Passaggio 8

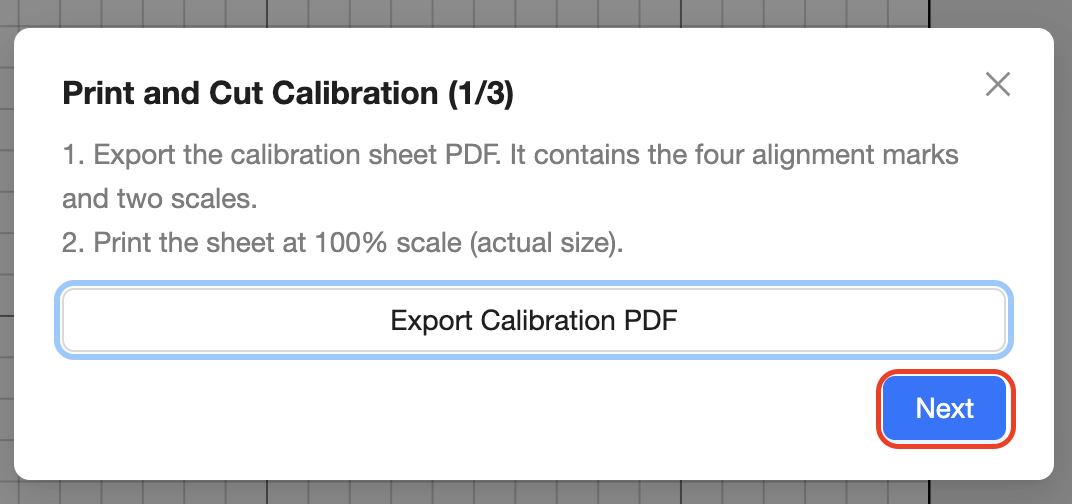

Tornare al software e continuare la procedura.

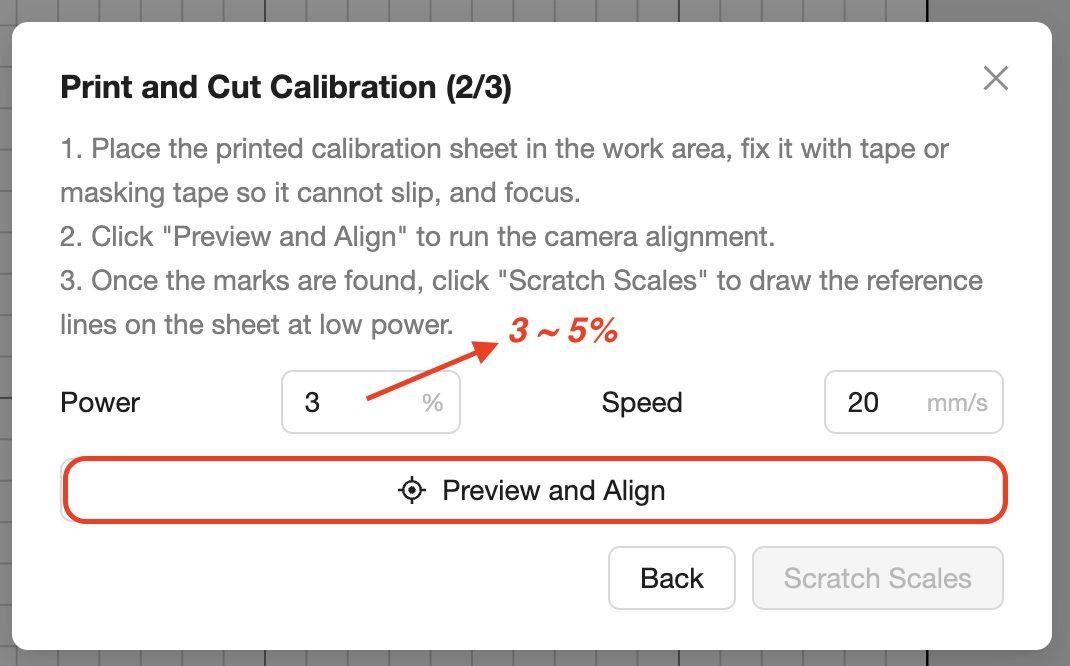

Impostare la potenza al 3~5%. Per la prima volta si consiglia il 3%. Aumentarla se il laser non si attiva al 3%.

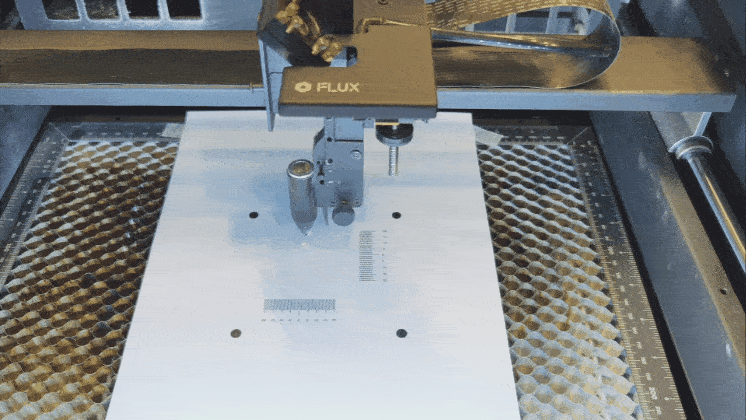

Dimostrazione.

Passaggio 9

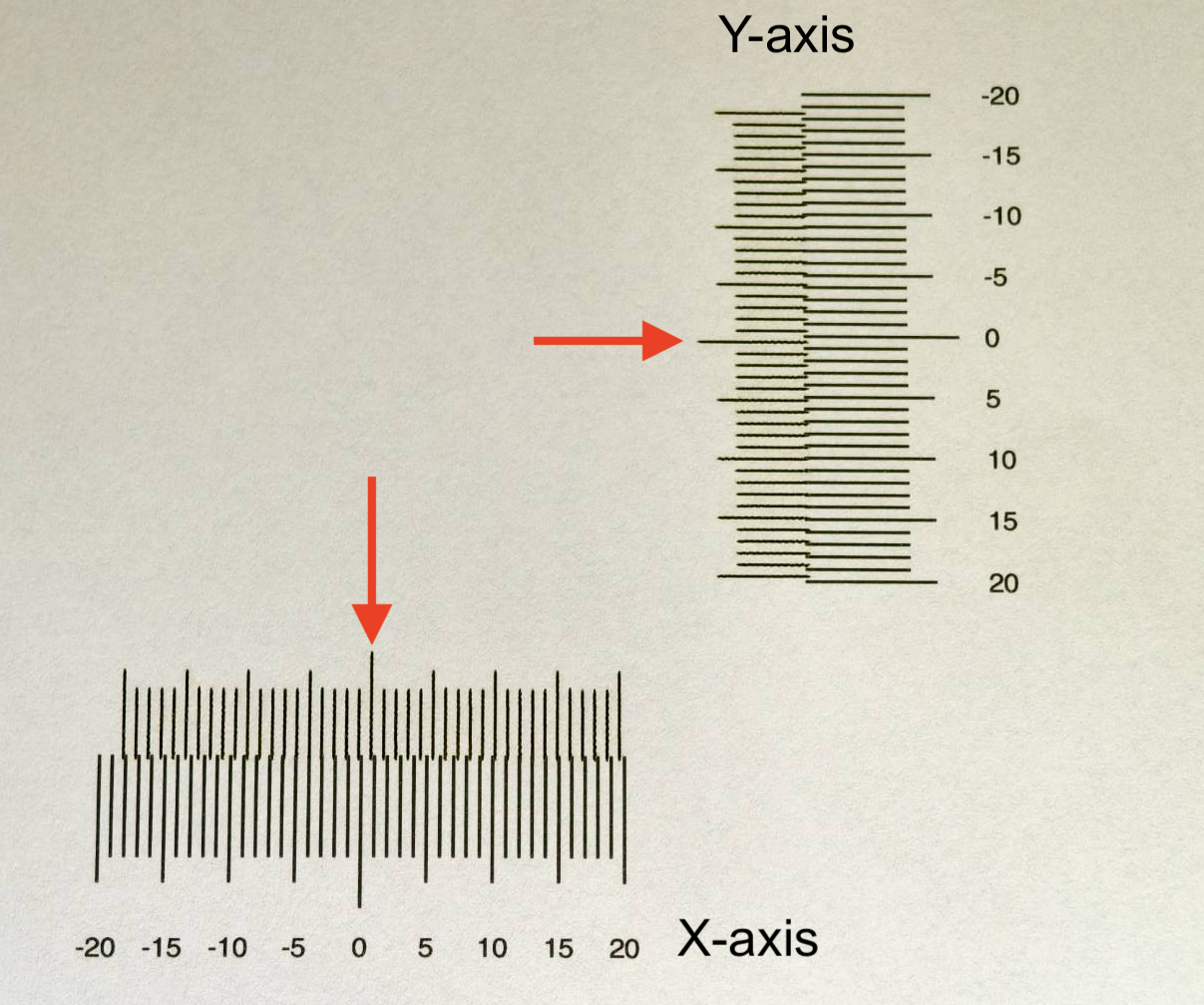

Controllare il risultato.
Nell'esempio del video sopra, individuare la linea più lunga e annotarne il valore.

La linea dell'asse X è circa "0,9" e quella dell'asse Y è circa "0,5".
I valori sono inferiori a 1, quindi il software può completarli automaticamente fino a 1.

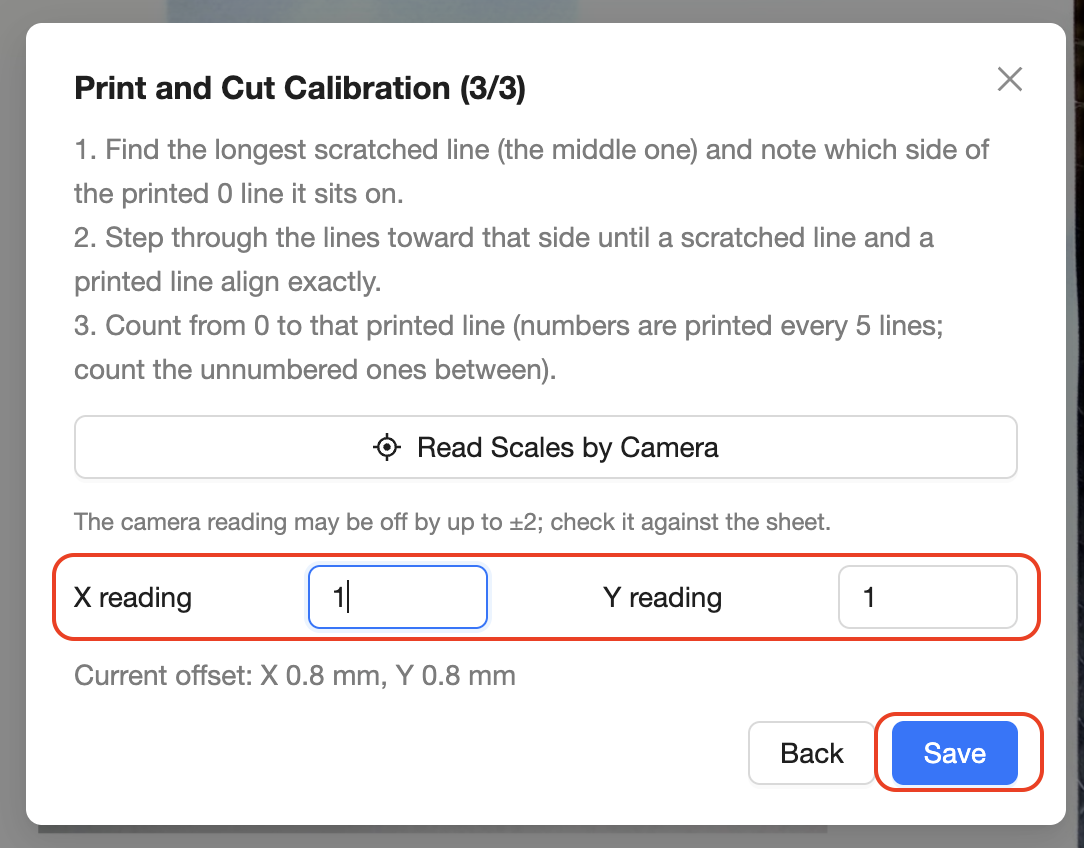

Inserire i valori, quindi fare clic su "Salva". La calibrazione sarà completata.
