La funzione di deformazione rotante regola le proporzioni del tuo disegno per garantire che il design finale appaia proporzionato quando si incide su un oggetto conico.
Sono necessari due valori: Diametro A e Diametro B. Puoi anche misurare la circonferenza con un metro a nastro e inserire il valore. L'esempio seguente utilizza il diametro.
Il Diametro A si riferisce al lato sinistro dell'oggetto, mentre il Diametro B si riferisce al lato destro dell'oggetto.
Prima contrassegna la posizione di incisione prevista del design sull'oggetto, poi misura i diametri dell'oggetto alle estremità superiore e inferiore del design.

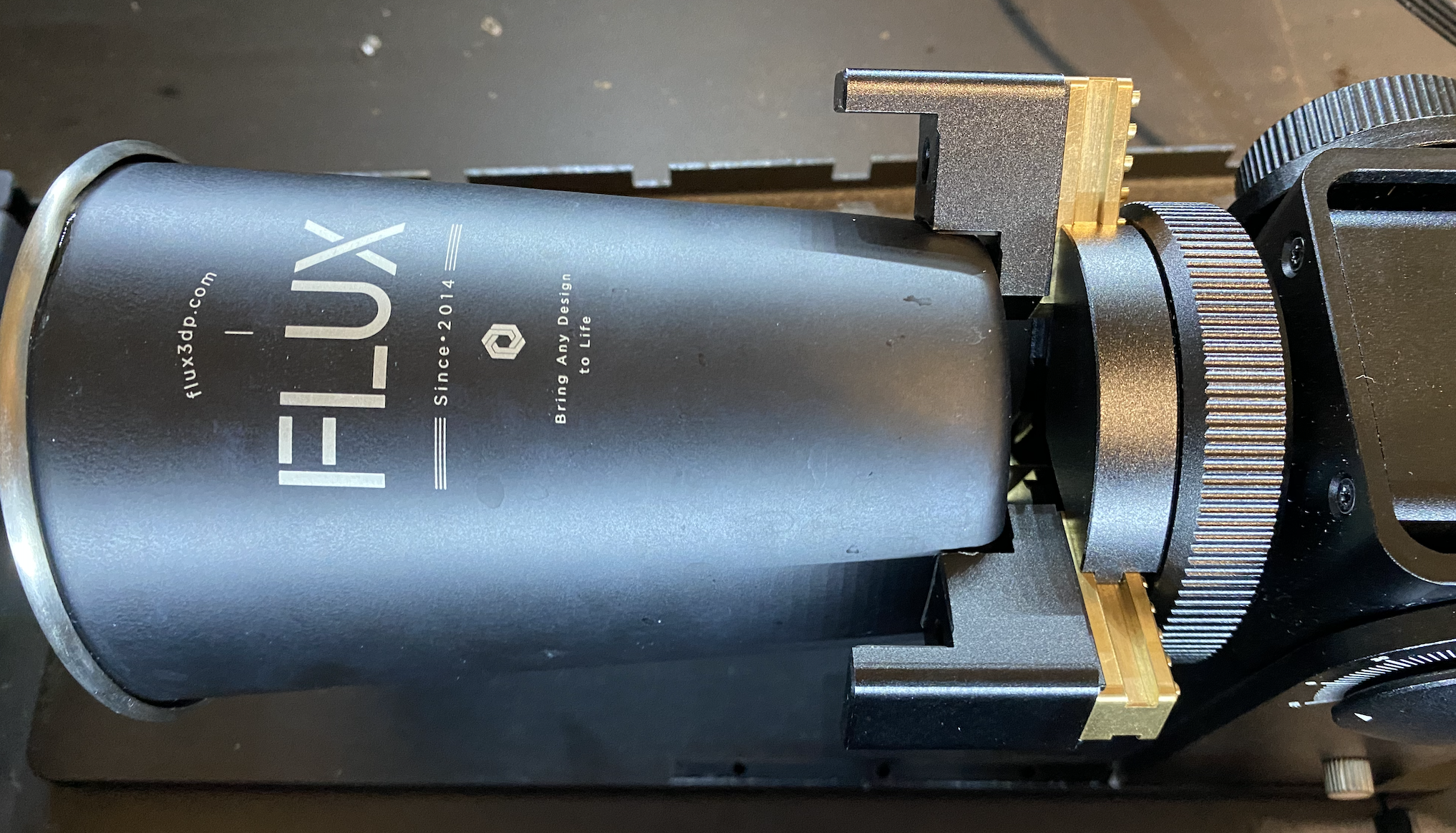

Utilizzando il seguente pezzo e la posizione del disegno come esempio:
Se il mandrino è posizionato sul lato destro e afferra l'estremità più stretta della tazza, allora il Diametro A (a sinistra) rappresenta l'estremità più larga, mentre il Diametro B (a destra) rappresenta l'estremità più stretta. Se l'orientamento del mandrino è invertito, i diametri devono essere scambiati di conseguenza.

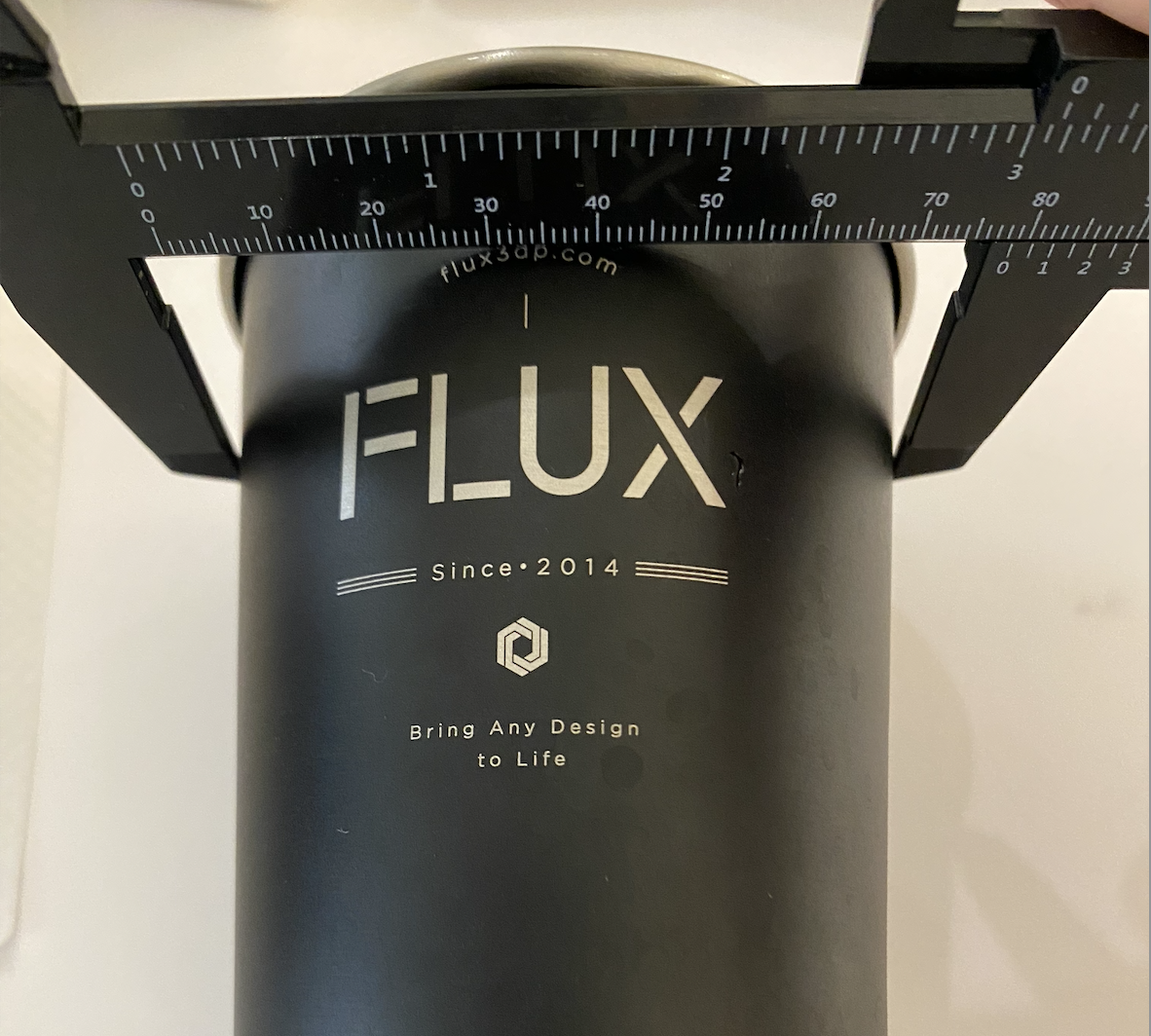

Prima di incidere, misura il Diametro A:

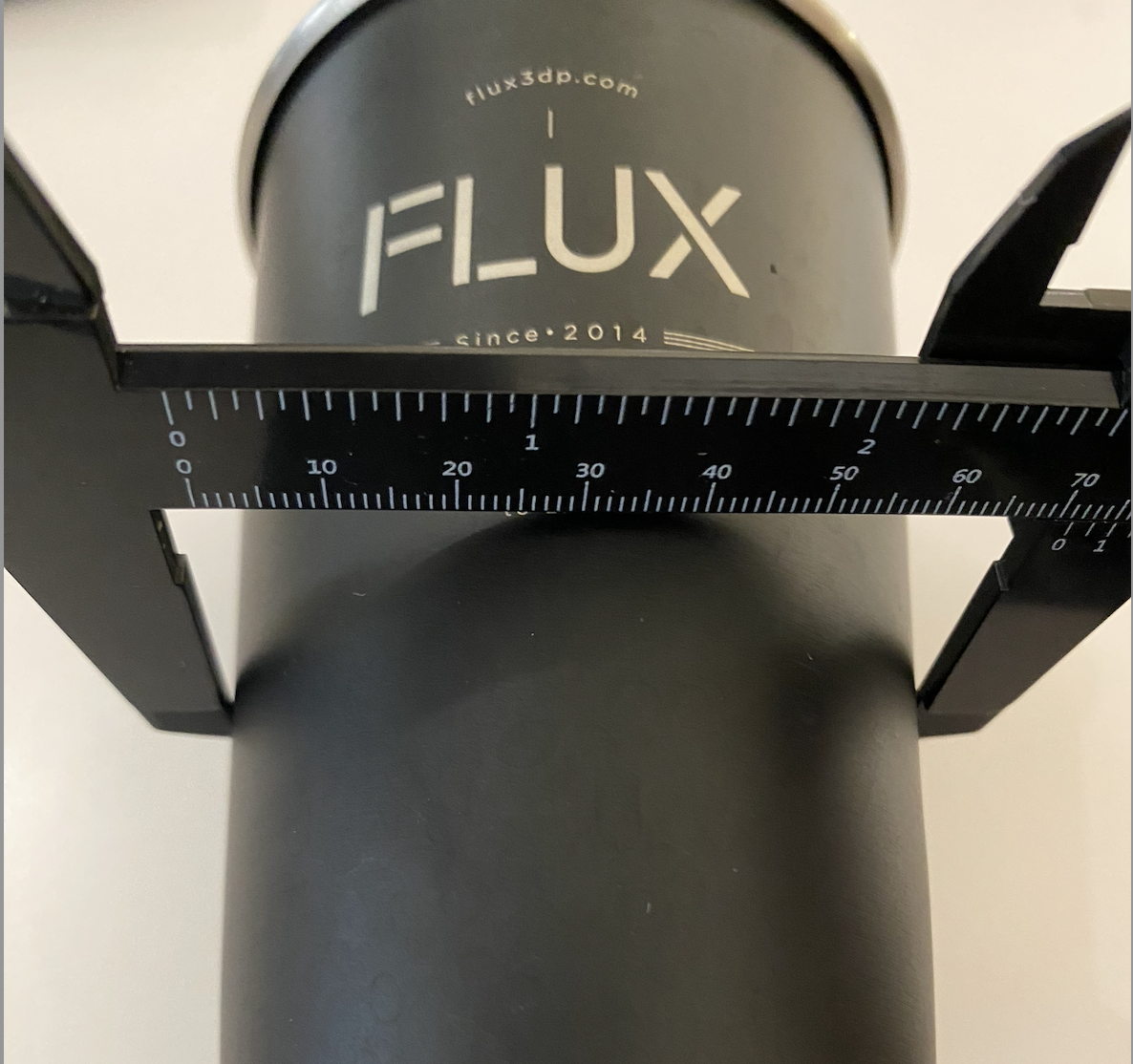

Poi misura il Diametro B del disegno:

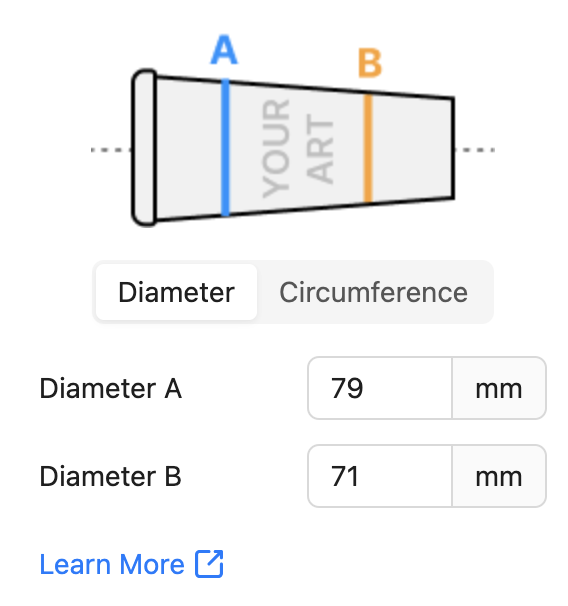

Inserisci i valori per il Diametro A e B nella finestra modale Deformazione Rotante, quindi fai clic su "Deforma" per salvare le modifiche.
Nota: Al momento questa funzione supporta solo immagini bitmap.
