2-4 Calibrazione della fotocamera Promark

Oltre alla funzione di anteprima a infrarossi, Promark supporta anche l'allineamento della fotocamera. Si prega di seguire attentamente i seguenti passaggi per eseguire la calibrazione della fotocamera prima di utilizzare la funzione di allineamento.

Passo 1 - Posizionamento del modello a scacchiera

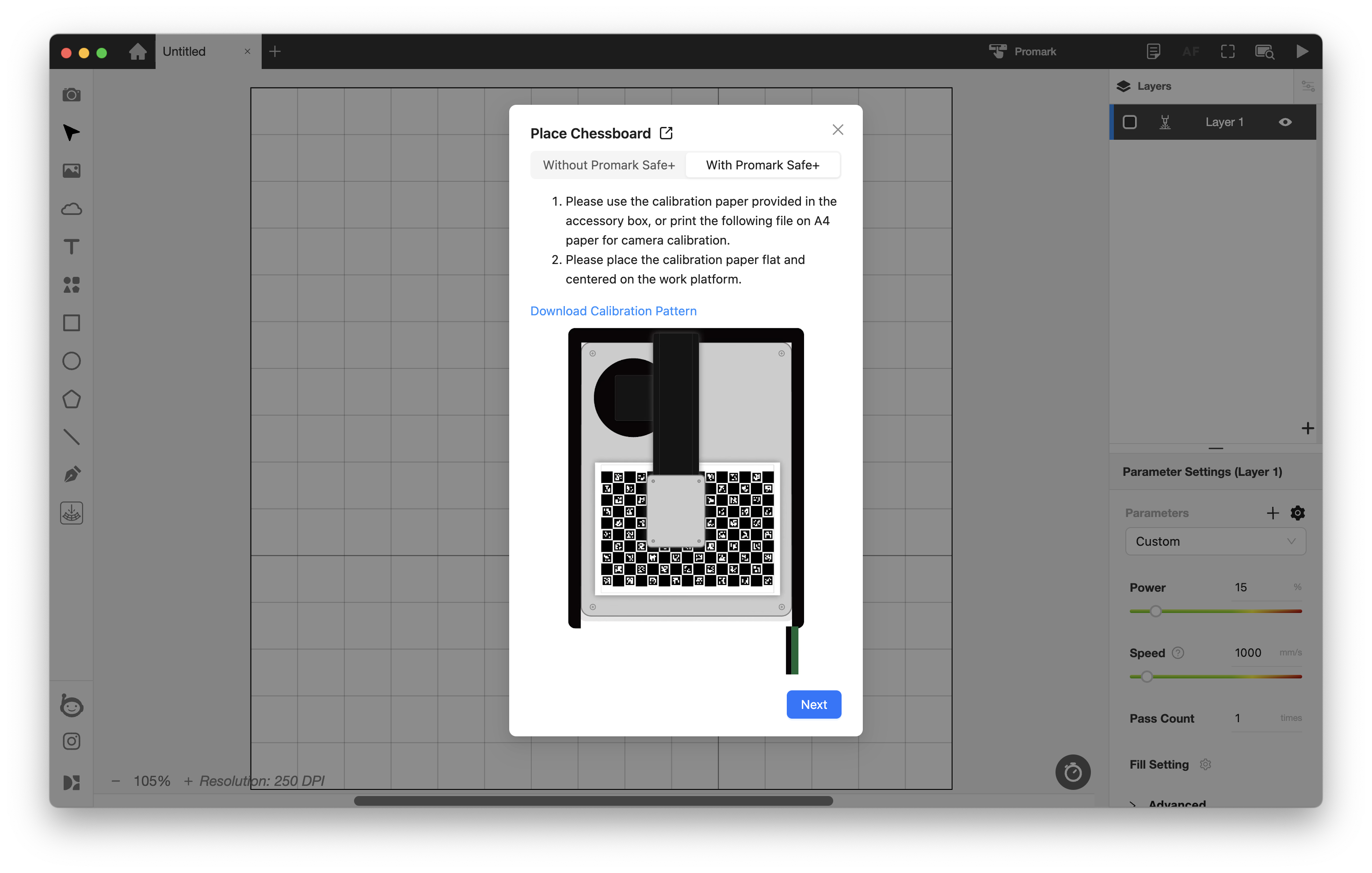

1-1. Posizionare il foglio a scacchiera bianco e nero dalla scatola degli accessori al centro della piattaforma di lavoro, assicurandosi che il foglio sia completamente piatto senza sollevamenti, pieghe o segni.

⚠︎ Se la carta a scacchiera è stata persa o danneggiata, è possibile scaricarla dalla finestra di calibrazione della fotocamera o stampare questo file a scacchiera utilizzando una stampante.
Assicurarsi che la scala di stampa sia impostata al 100%.

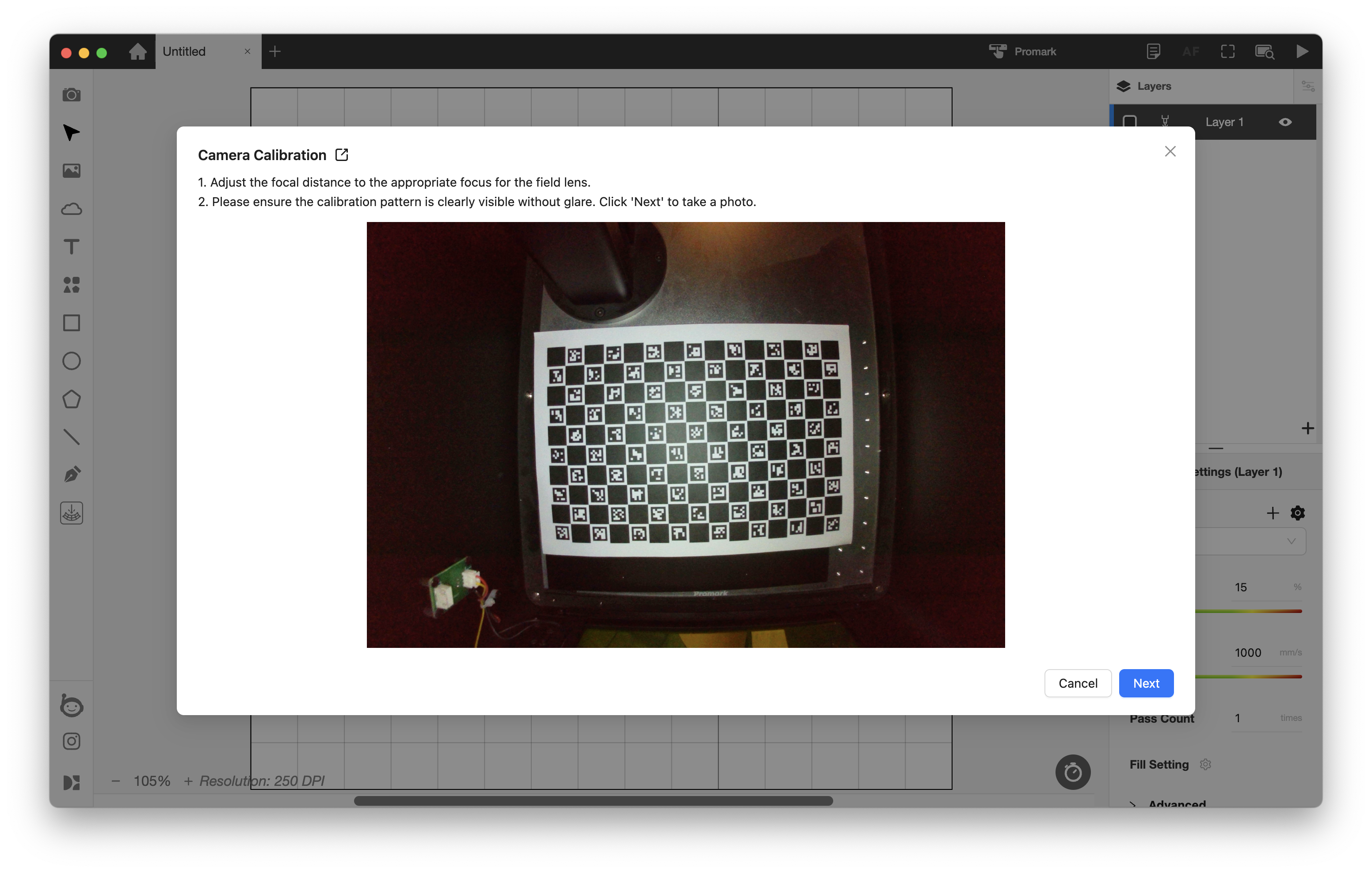

1-2. Regolare la messa a fuoco alla lunghezza focale appropriata per l'obiettivo. (Nota: È normale che l'area visualizzata della scacchiera appaia più piccola a una lunghezza focale di 220 mm.)

1-3. Assicurarsi che non ci siano riflessi sulla scacchiera e che ogni quadrato sia chiaramente visibile. Fare clic su "Avanti" per procedere con l'acquisizione dell'immagine.

• Se viene visualizzato un errore dopo aver scattato la foto, significa che il pattern a scacchiera non è stato riconosciuto correttamente. Verificare che il foglio a scacchiera sia posizionato correttamente, assicurarsi che non ci siano sorgenti luminose riflettenti nelle vicinanze e verificare che il foglio sia piatto.

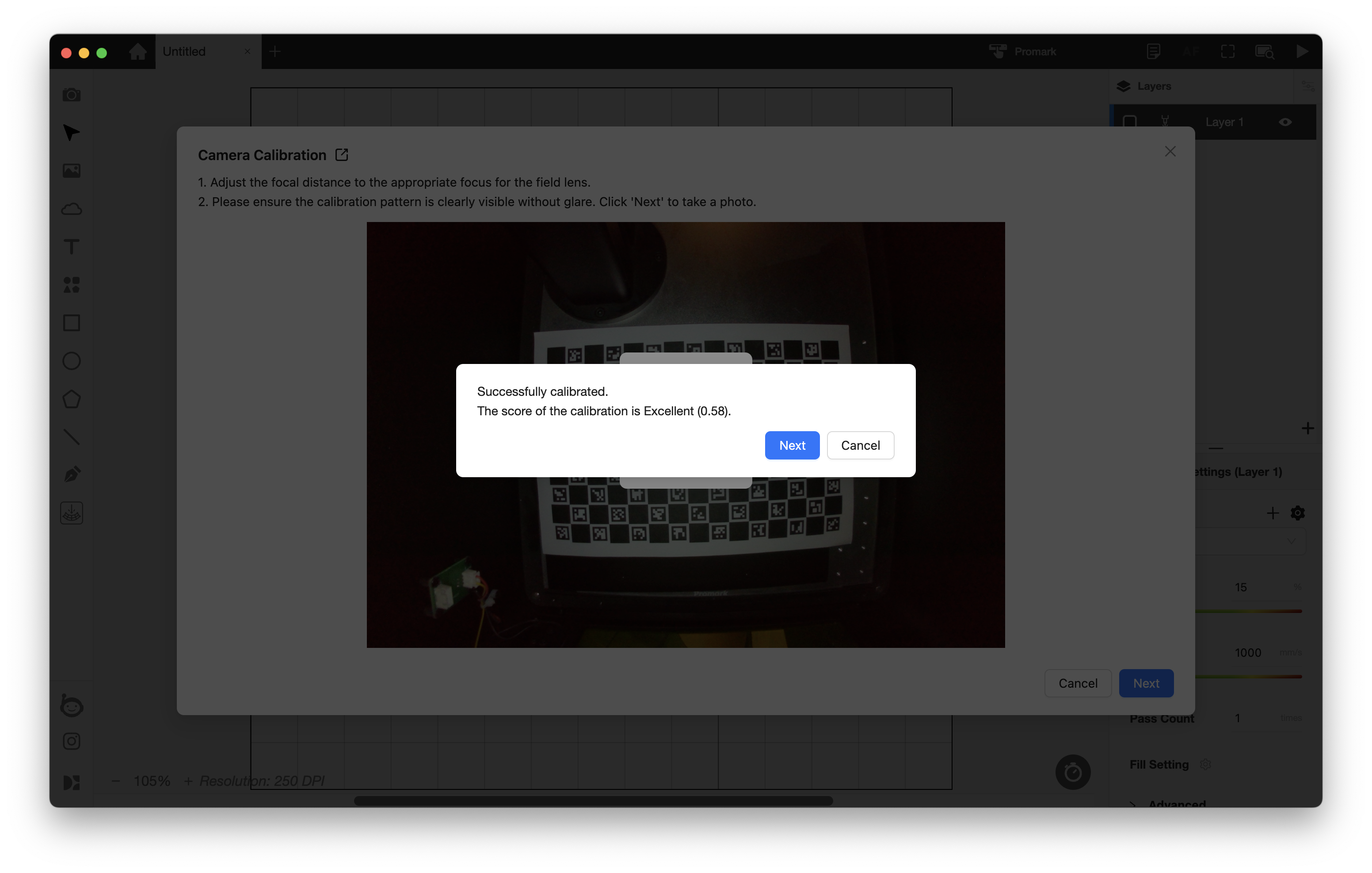

• Dopo aver acquisito l'immagine della scacchiera, verrà visualizzato un punteggio. Generalmente, il punteggio sarà "Eccellente".

Passo 2 - Incisione delle forme di calibrazione

⚠︎ Se si sta utilizzando il Promark (Safety+), consultare questo link per abilitare la funzione di protezione porta prima di avviare il laser per la propria sicurezza.

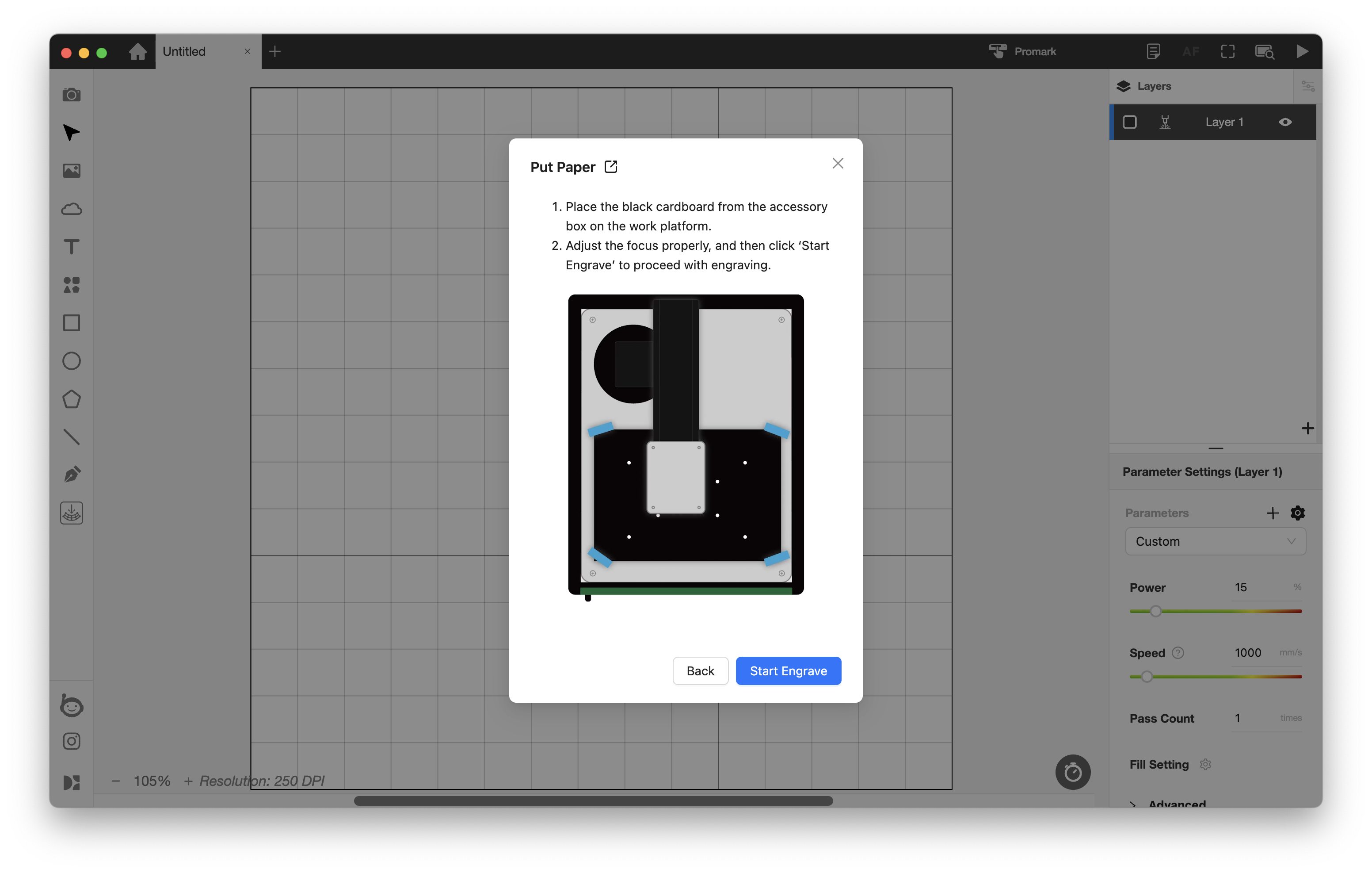

2-1. Posizionare il cartoncino nero dalla scatola degli accessori sulla piattaforma di lavoro. Dopo aver riconfermato la messa a fuoco, eseguire l'incisione del punto di calibrazione.

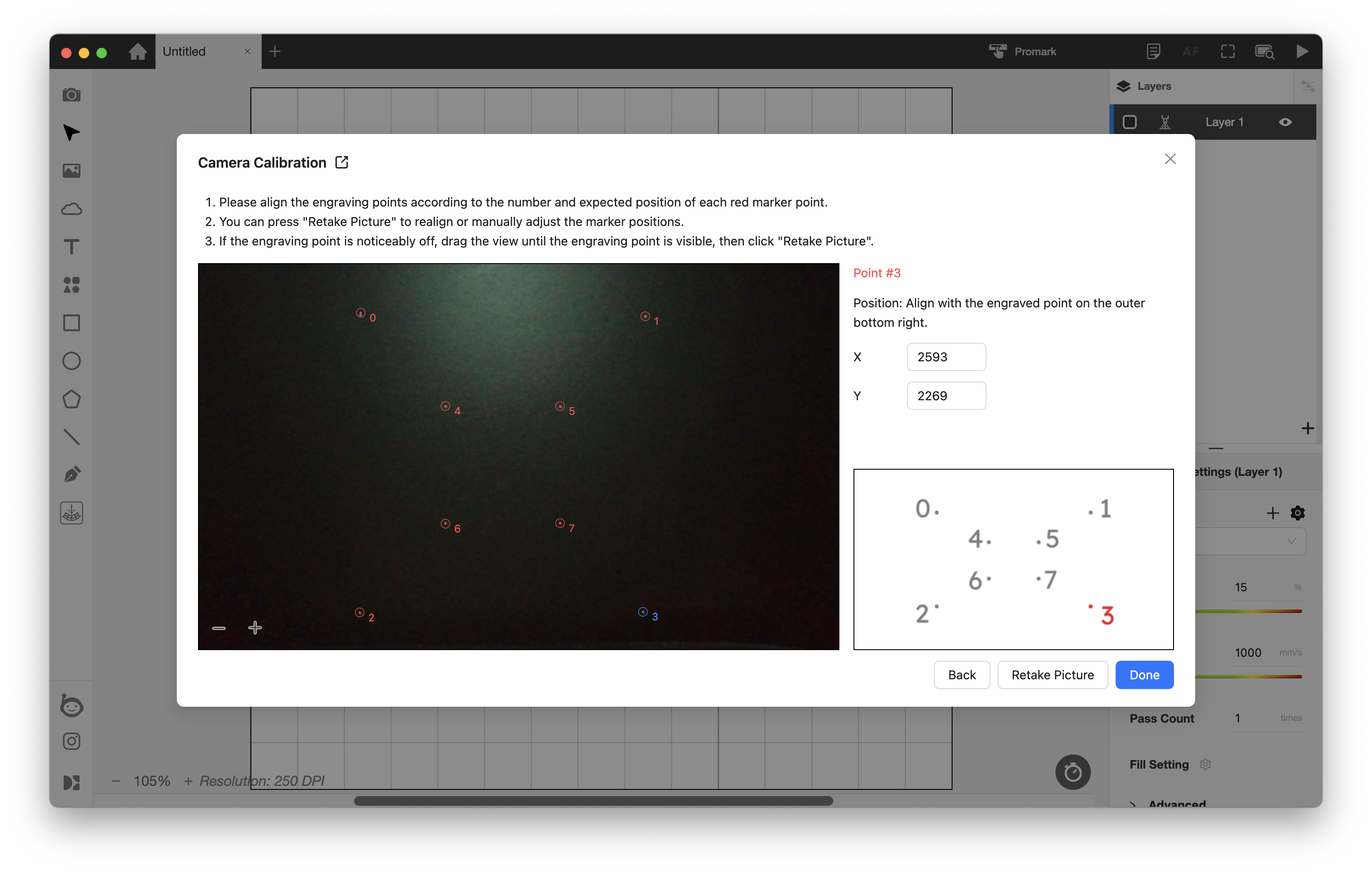

2-2. Dopo aver completato l'incisione dei punti di calibrazione, verificare che questi si sovrappongano ai punti rossi. Quindi, selezionare gli otto punti in ordine e controllare che la sequenza di calibrazione visualizzata a destra corrisponda all'esempio mostrato di seguito.

2-3. Se le posizioni degli otto punti nell'immagine sono chiaramente errate o disallineate, provare a rimuovere eventuali ostruzioni circostanti e assicurarsi che non ci siano riflessi evidenti da fonti di luce nelle vicinanze. Fare clic su "Riacquisire immagine" fino a quando gli otto punti non vengono identificati correttamente. La calibrazione sarà completata una volta terminato questo passaggio.
