2-1 Montaggio e Avvio (Versione Safe+ con Porta Manuale)

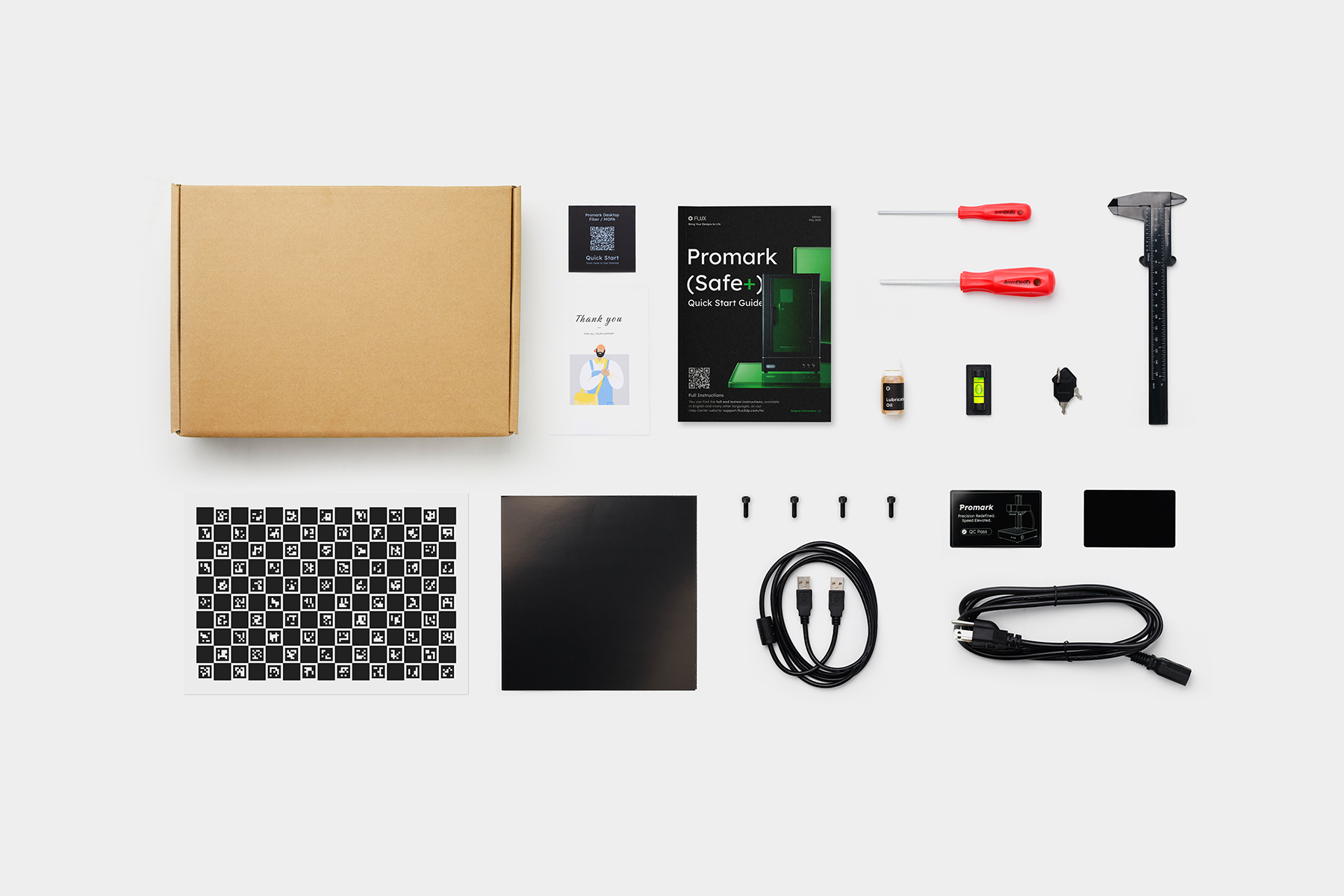

Contenuto della confezione

Accessori

• Guida rapida all'avvio
• Cavo di alimentazione
• Morsetto di fissaggio
• Tubo di scarico
• Cavo USB
• Cavo della fotocamera
• Interruttore di sicurezza laser a chiave
• Coperchio protettivo della lente di campo
• Scheda di calibrazione parametri lente di campo

Utensili

• Chiave esagonale da 3mm
• Mini livella a bolla
• Calibro a corsoio
• Scacchiera per calibrazione fotocamera

Materiali di consumo

• Piastra di prova in alluminio anodizzato nero
• Foglio di calibrazione lente di campo
• Olio lubrificante

Montaggio

Installazione del tubo di scarico

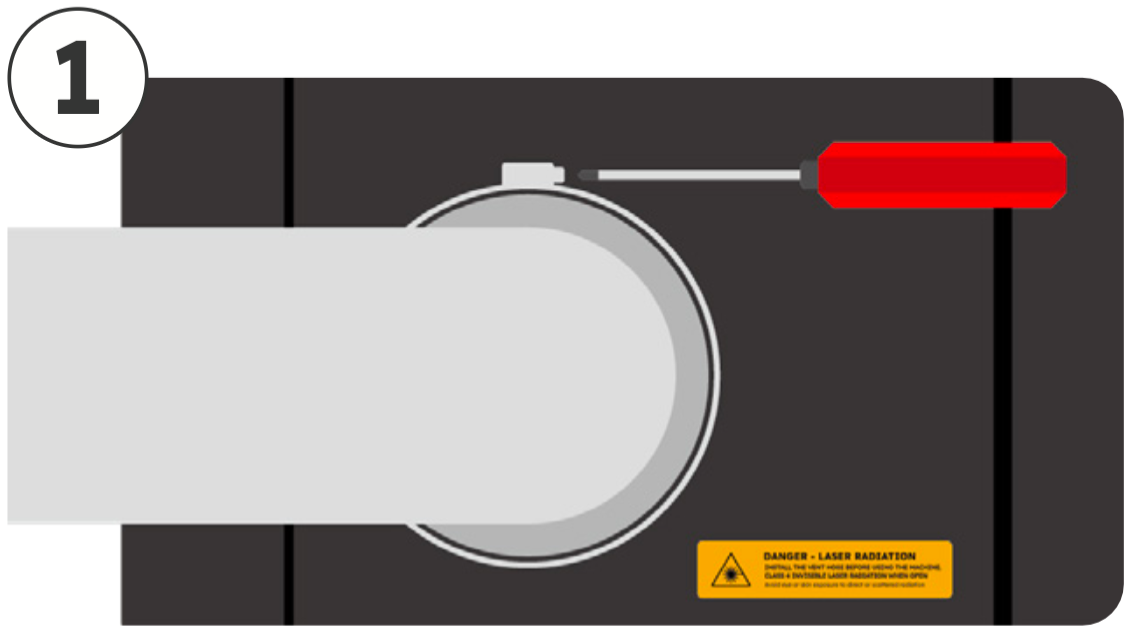

1. Utilizzare un cacciavite a croce per allentare la fascetta stringitubo sul coperchio del foro di ventilazione e rimuovere il coperchio.
2. Rimuovere il materiale ammortizzante dall'interno del tubo di scarico.
3. Inserire la fascetta sull'estremità larga del tubo di scarico e fissarla all'uscita della ventola di estrazione sul retro della macchina.
4. Regolare il serraggio della fascetta e fissarla all'uscita della ventola di estrazione.
5. Dirigere l'estremità aperta del tubo di scarico verso l'esterno della finestra con una ventola in linea, oppure collegarlo a un depuratore di fumi.

Disimballaggio del Braccio Galvo

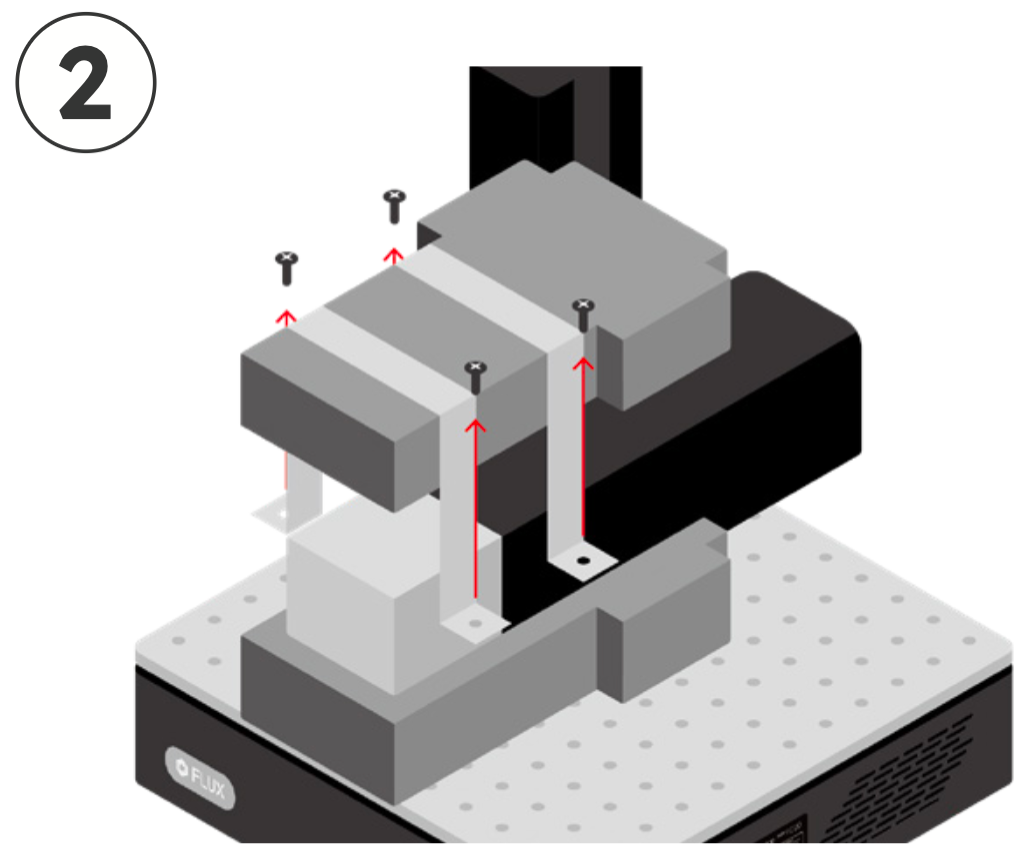

1. Rimuovere le quattro viti laterali del braccio galvo.
2. Rimuovere il materiale ammortizzante superiore dal braccio galvo.

Configurazione dell'Alimentazione e della Connessione

⚠ Attenzione: NON utilizzare la porta USB Type-C sulla macchina, in quanto potrebbe causare malfunzionamenti del dispositivo.

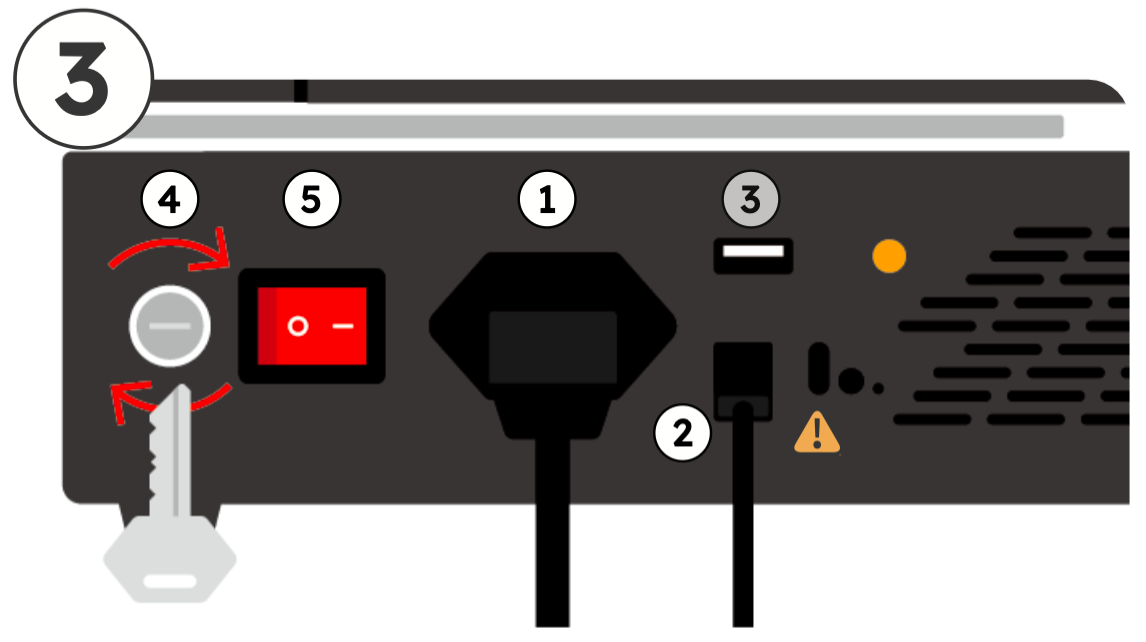

1. Collegare il cavo di alimentazione alla presa CA della macchina e a una presa elettrica dotata di messa a terra.
2. Inserire l'estremità USB-B del cavo di collegamento nella macchina e l'estremità USB-A nel computer.
3. (Passaggio facoltativo) Collegare il cavo della fotocamera inserendo il connettore USB-A nella porta Camera della macchina e l'altro connettore USB-A nel computer.
4. Utilizzare la chiave di sicurezza laser in dotazione per sbloccare la macchina ruotando l'interruttore a chiave in senso orario.
5. Premere l'interruttore di alimentazione rosso posteriore per accendere la macchina.

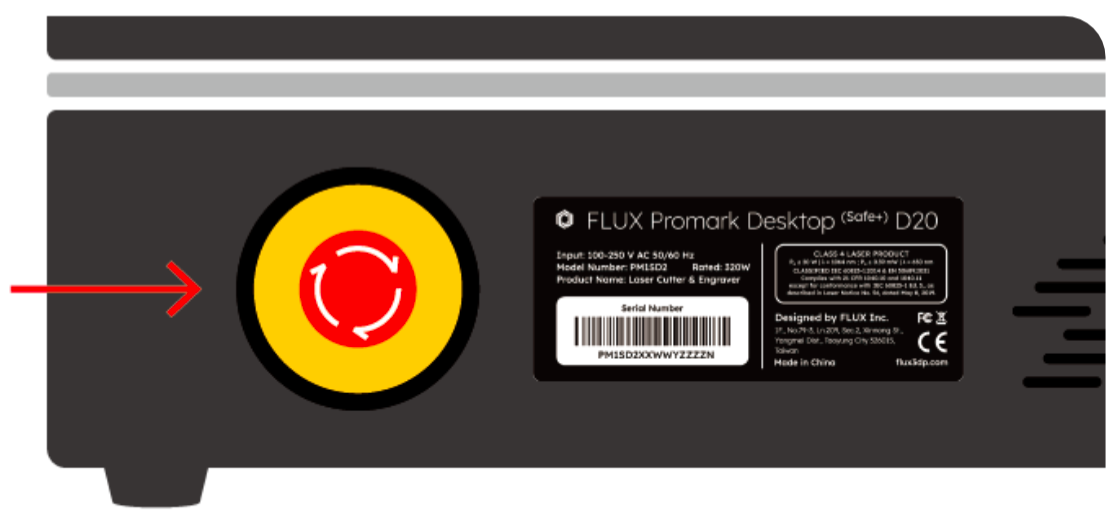

*Se l'interruttore di alimentazione rosso non attiva la macchina, verificare se il pulsante di arresto di emergenza sul lato destro del pannello di controllo è inserito. In tal caso, ruotarlo in senso orario verso la freccia bianca per disinserirlo.

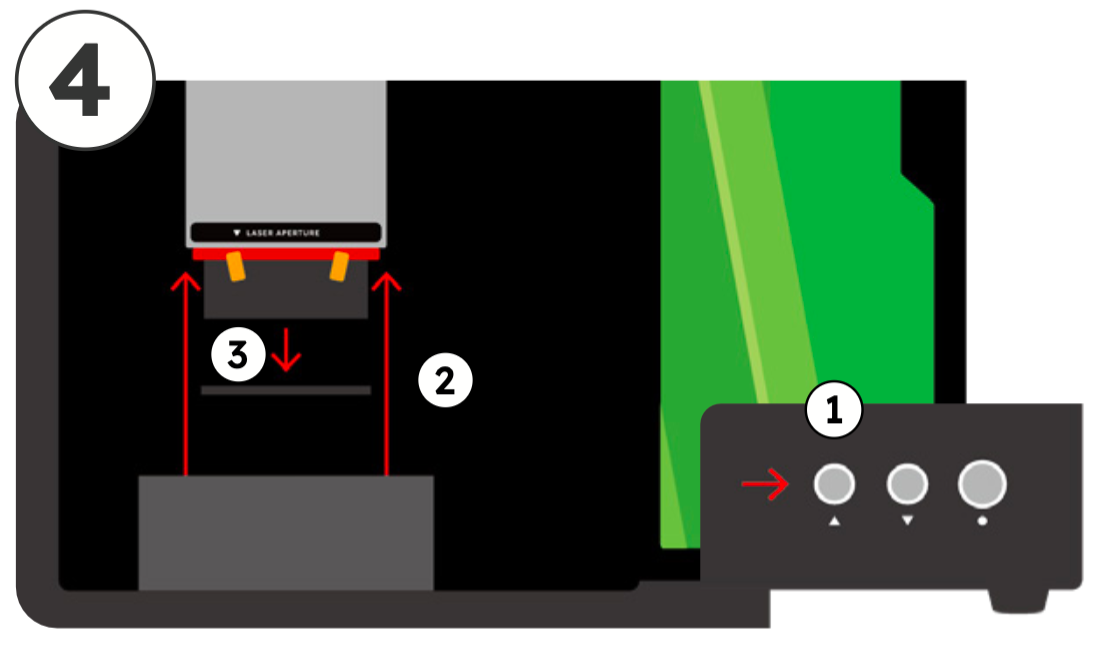

1. Premere il pulsante "Su" per sollevare il braccio galvo.
2. Rimuovere il materiale ammortizzante sotto il braccio galvo.
Rimuovere il coperchio della lente di campo e conservarlo nella scatola degli accessori.
