2-1 Montaggio e avvio (Promark)

Grazie per aver scelto i prodotti FLUX.

Prima di disimballare il Promark, assicurarsi di leggere le Norme di sicurezza.

I seguenti capitoli (da 2-1 a 2-4) forniscono una guida per l'assemblaggio e l'utilizzo della macchina.

1. Contenuto della confezione

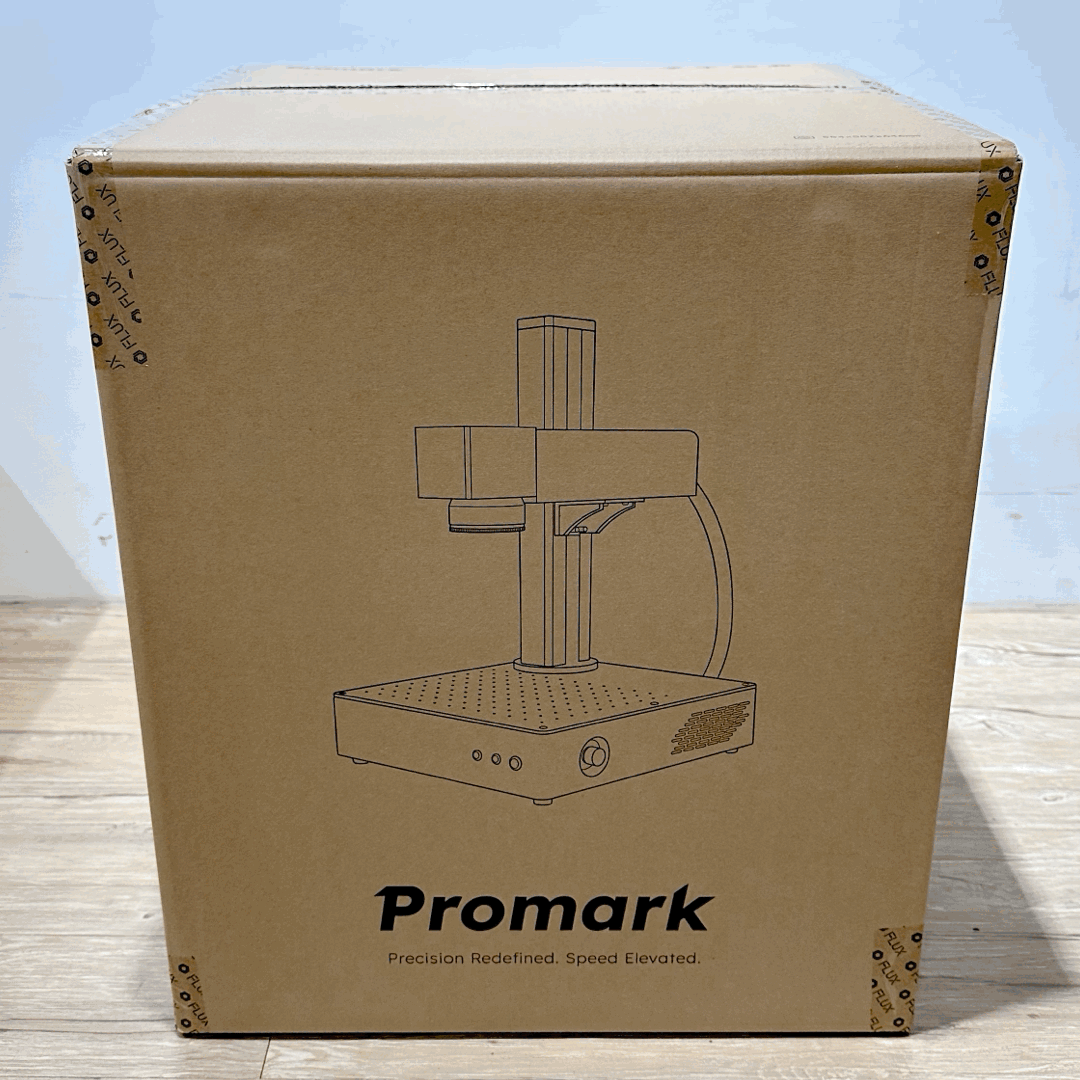

a. Aprire la scatola sul pavimento, estrarre la scatola degli accessori e la macchina.
⚠︎ Nota: Il cablaggio tra l'unità principale e il braccio del galvanometro non deve essere scollegato.

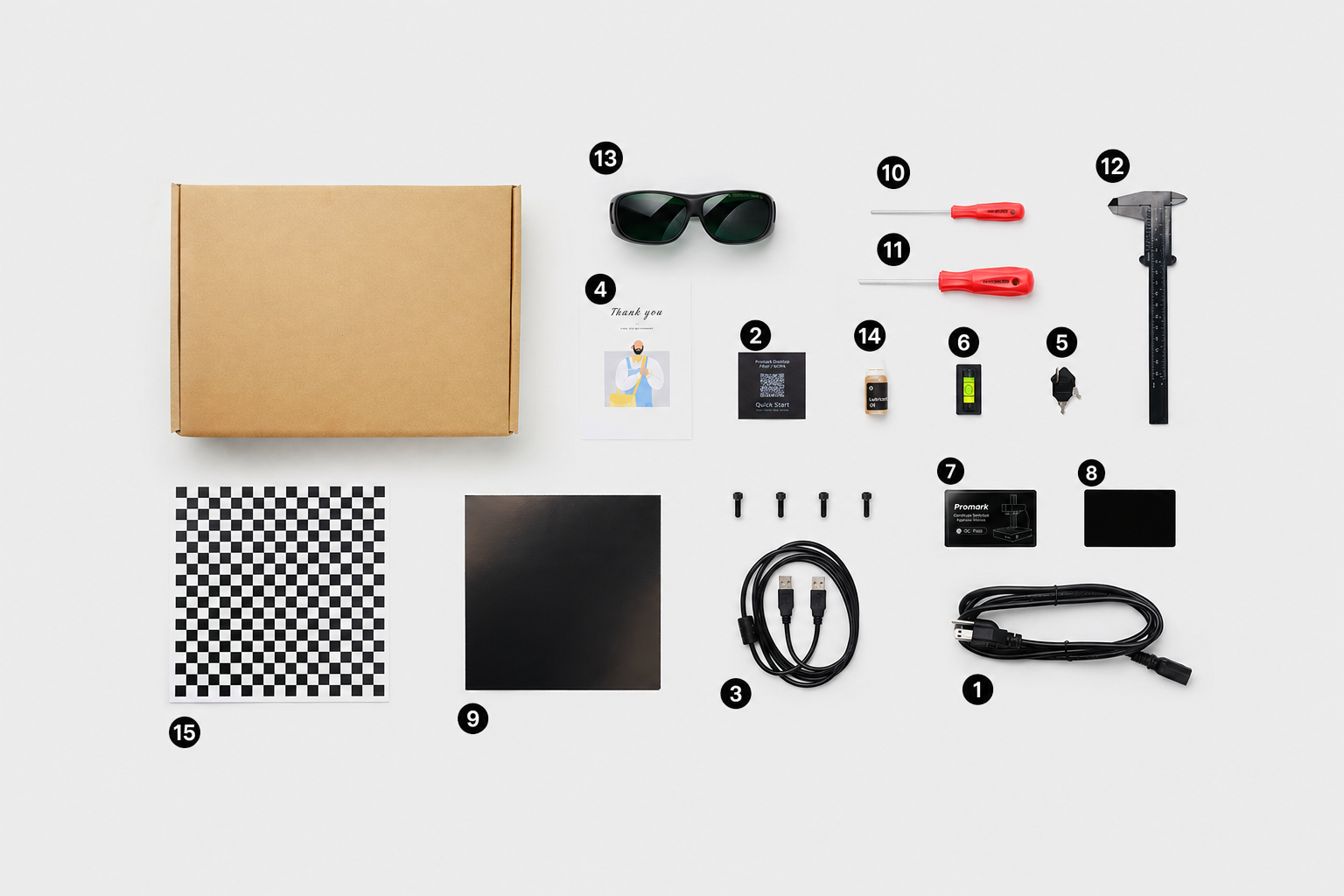

b. Estrarre gli accessori e verificare gli elementi contenuti.

1. Cavo di alimentazione
2. Scheda con codice QR per l'avvio rapido
3. Cavo USB-A/USB-A
4. Cavo USB-A/USB-B
5. Biglietto di ringraziamento
6. Chiavi
7. Strumento di livellamento
8. Scheda di collaudo di fabbrica
9. Piastra in alluminio nero
10. Foglio di calibrazione per lente F-Theta
11. Chiave M4
12. Chiave M5
13. Calibro a corsoio
14. Occhiali di sicurezza laser OD6+ 1064nm
15. Olio lubrificante
16. Piastra di calibrazione a scacchiera

2. Assemblaggio

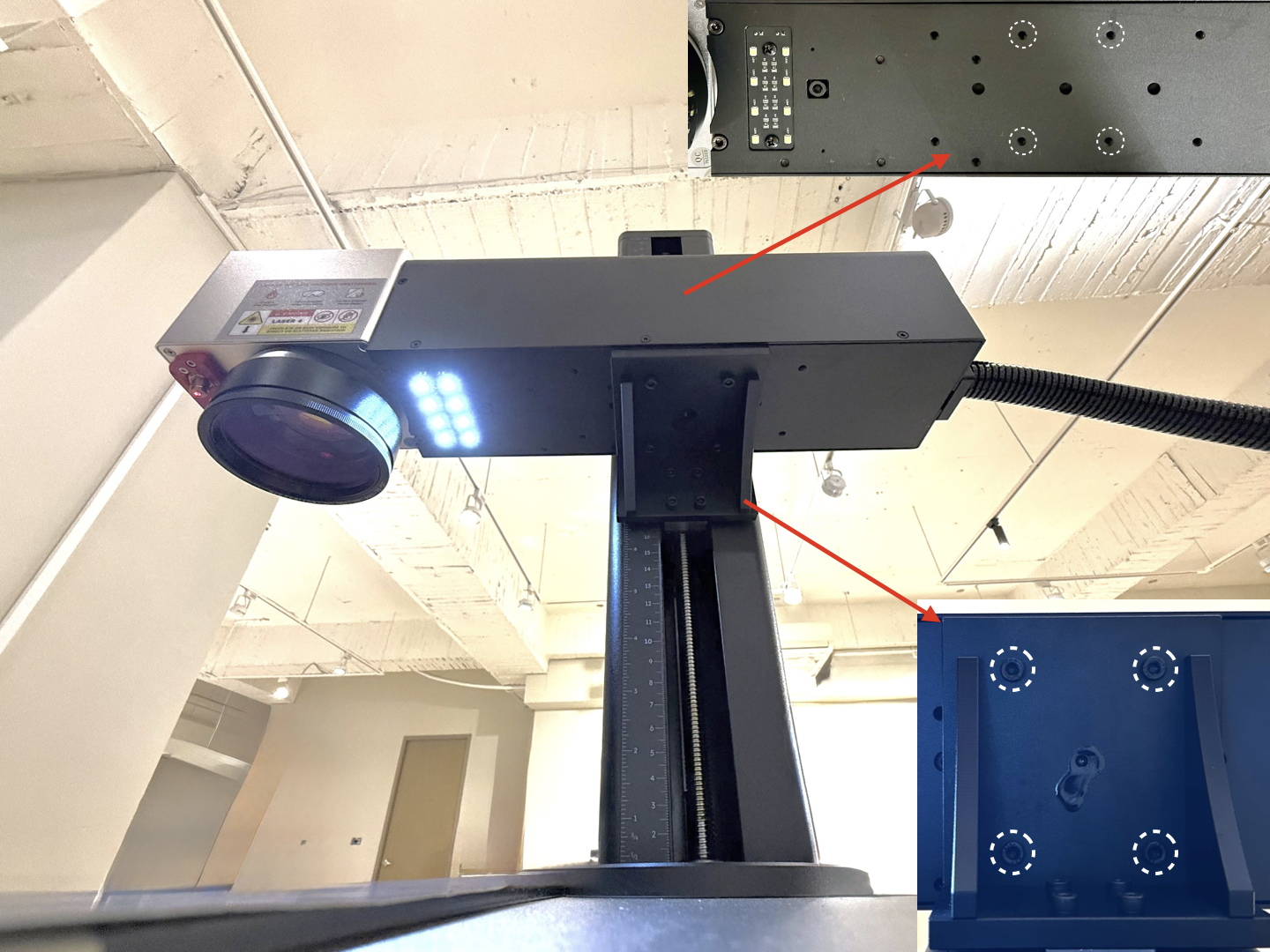

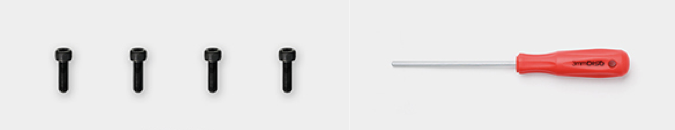

a. Installazione del braccio galvanometrico: Utilizzare la chiave M4 e quattro viti per fissare il braccio galvanometrico sulla piattaforma della colonna dell'asse Z.

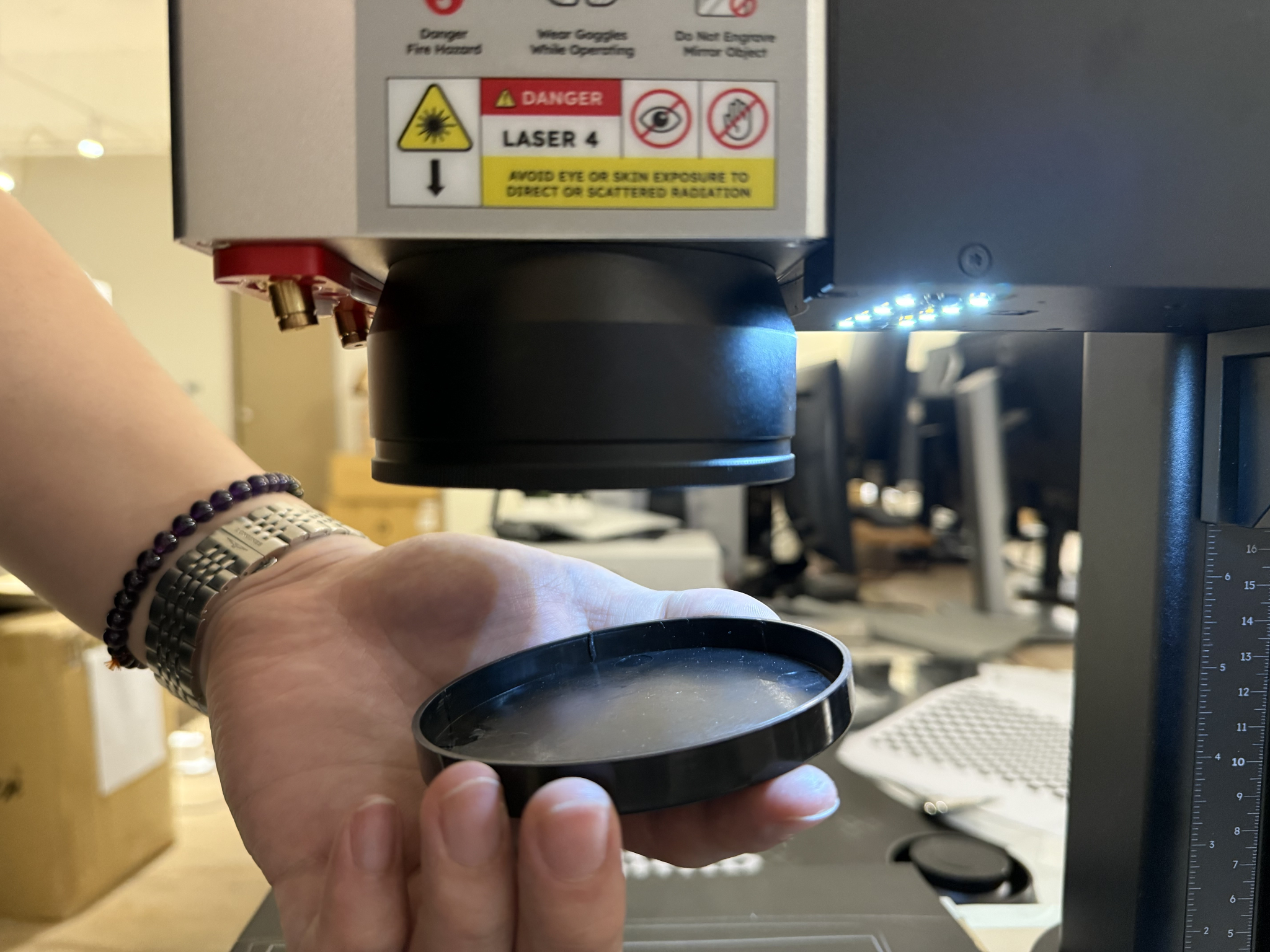

b. Rimuovere il coperchio della lente F-Theta e riporlo nella scatola degli accessori.

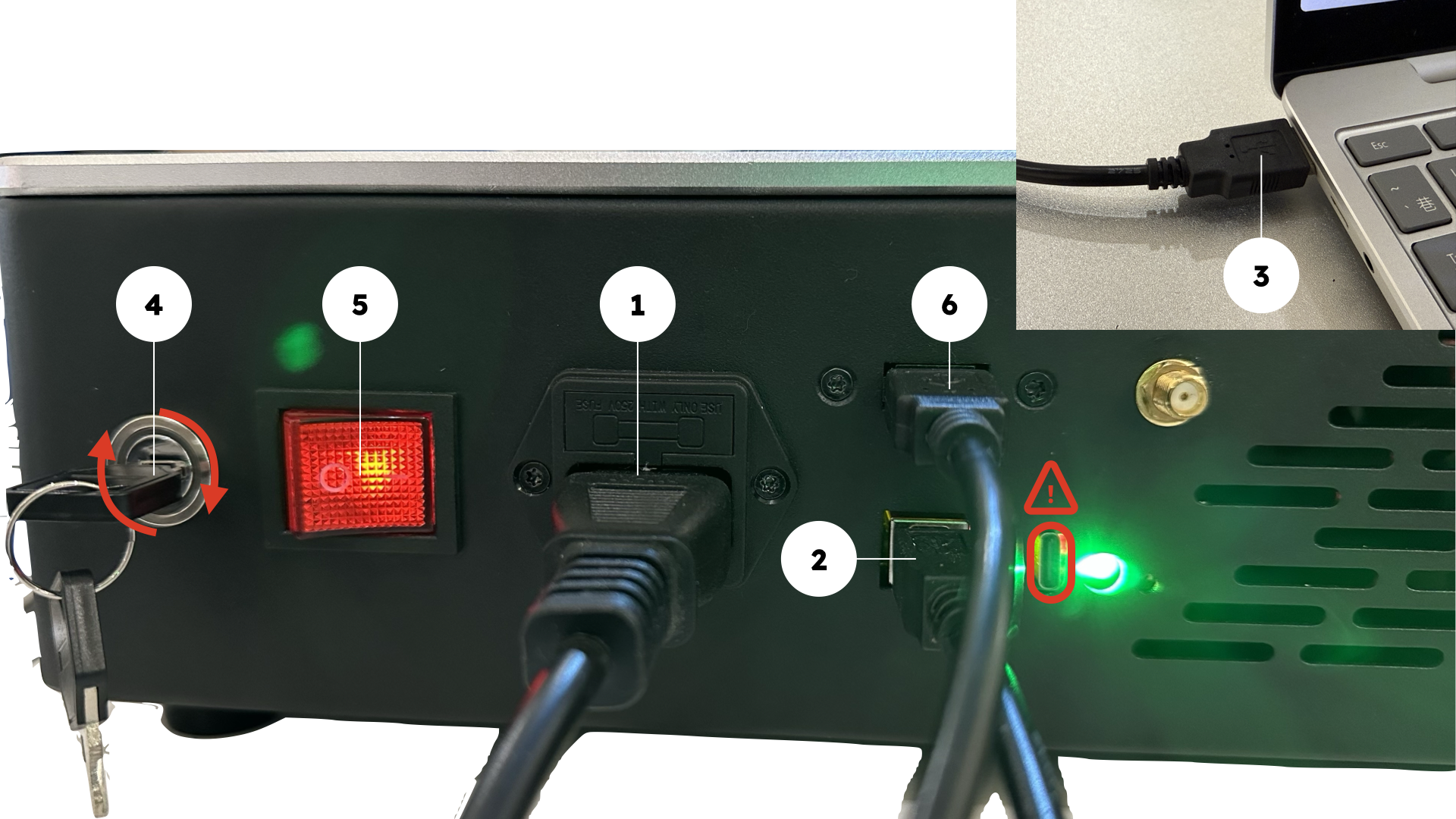

c. Avvio:

⚠︎ Attenzione: NON utilizzare la porta USB di tipo C. Potrebbe danneggiare il computer.

1. Collegare il cavo di alimentazione.
2. Collegare l'estremità USB-B del cavo USB alla macchina.
3. Collegare l'estremità USB-A del cavo USB al computer.
4. Utilizzare la chiave dalla scatola degli accessori e ruotarla in senso orario per sbloccare la macchina.
5. Premere l'interruttore a bilanciere rosso per accendere la macchina.
6. Cavo fotocamera (Cavo USB-A/USB-A)

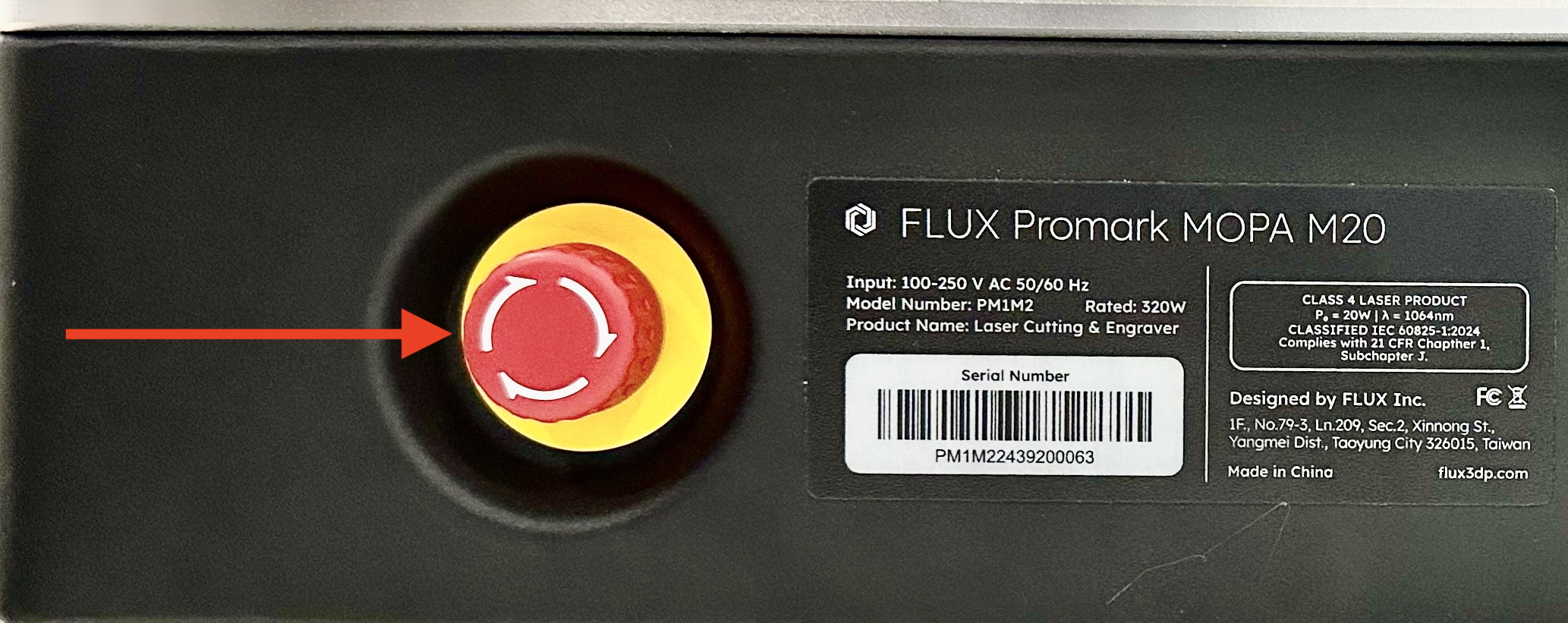

Se l'interruttore a bilanciere rosso non risponde all'accensione, verificare se il pulsante di arresto di emergenza sul lato destro del pannello di controllo della macchina è attivato. In tal caso, ruotarlo in senso orario verso la freccia bianca per disattivarlo.

Passaggio successivo: Installazione e attivazione del software
