Beambox / Beambox Pro - Sostituzione dell'Interruttore Rotondo (Colore Argento)

FLUX Support Team

26 marzo 2025 09:18
Aggiornato

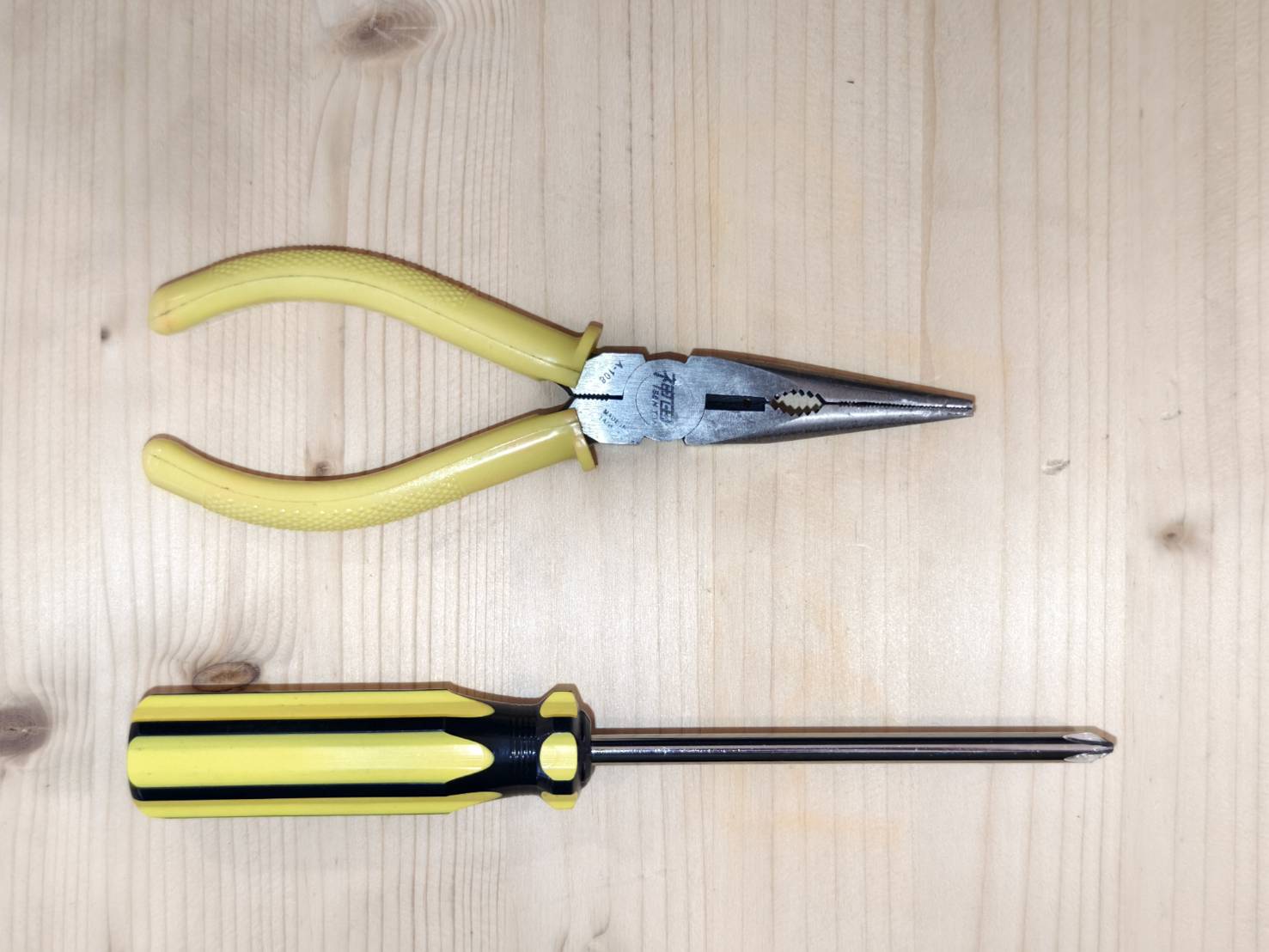

Strumenti

1	Pinze
2	Cacciavite a croce

Passo 1

Spegnere la macchina e scollegare il cavo di alimentazione.

Passo 2

Aprire il pannello laterale per accedere all'interno della macchina.

Utilizzare un cacciavite a croce per rimuovere il pannello.

Passo 3

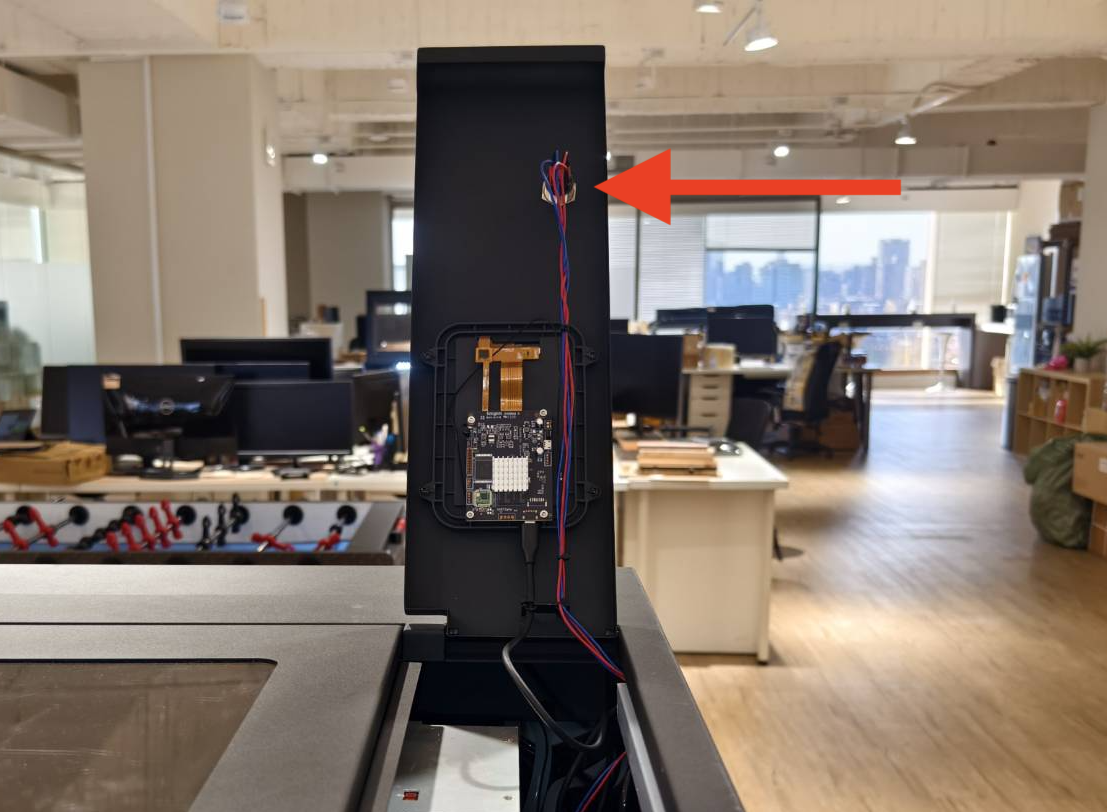

L'interruttore si trova in questa posizione.

Scollegare i fili dall'interruttore rotondo.

Passo 4

Rimuovere l'interruttore rotondo svitando il dado di fissaggio.

Passo 5

Installare il nuovo interruttore rotondo avvitando il dado di fissaggio.

Passo 6

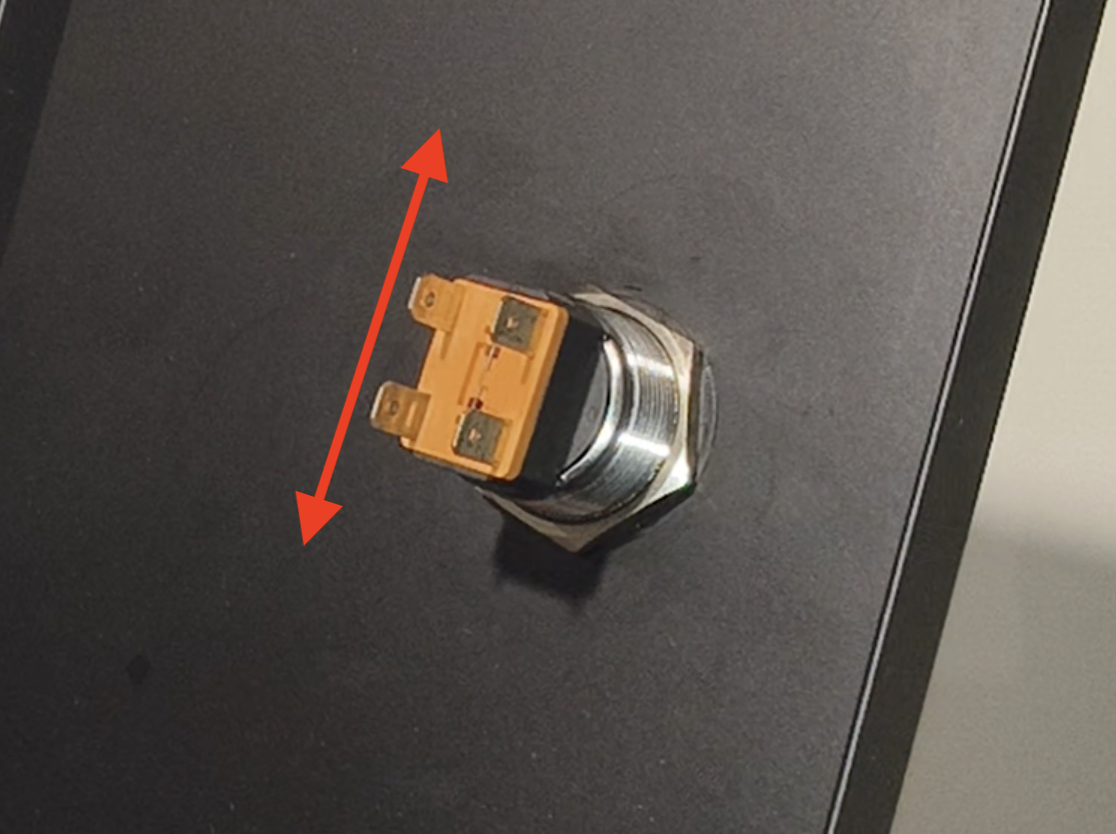

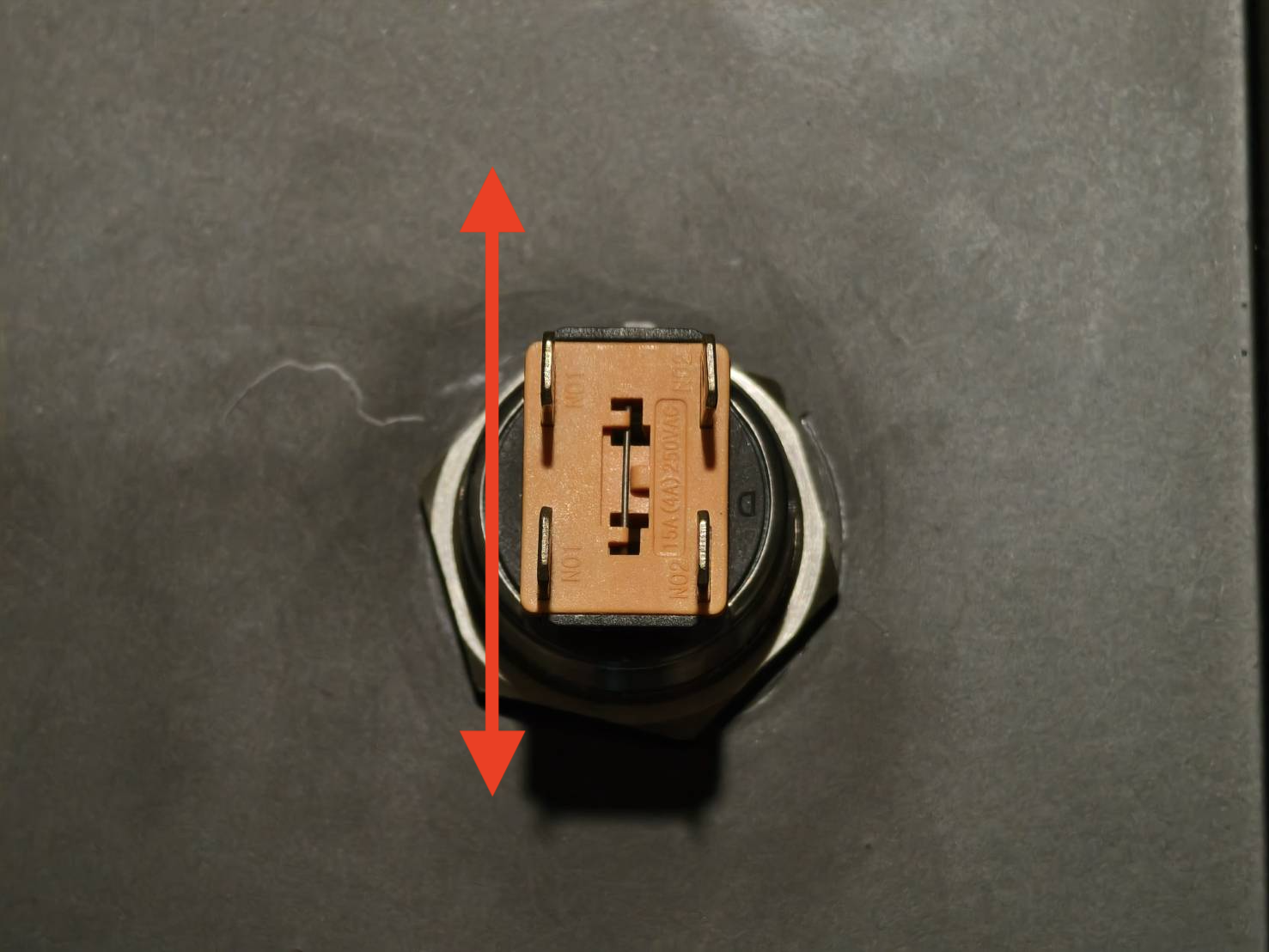

Assicurarsi che il retro dell'interruttore sia orientato nella stessa direzione mostrata nell'immagine seguente.
(Il retro dell'interruttore è rettangolare e i lati lunghi saranno verticali.)

Passo 7

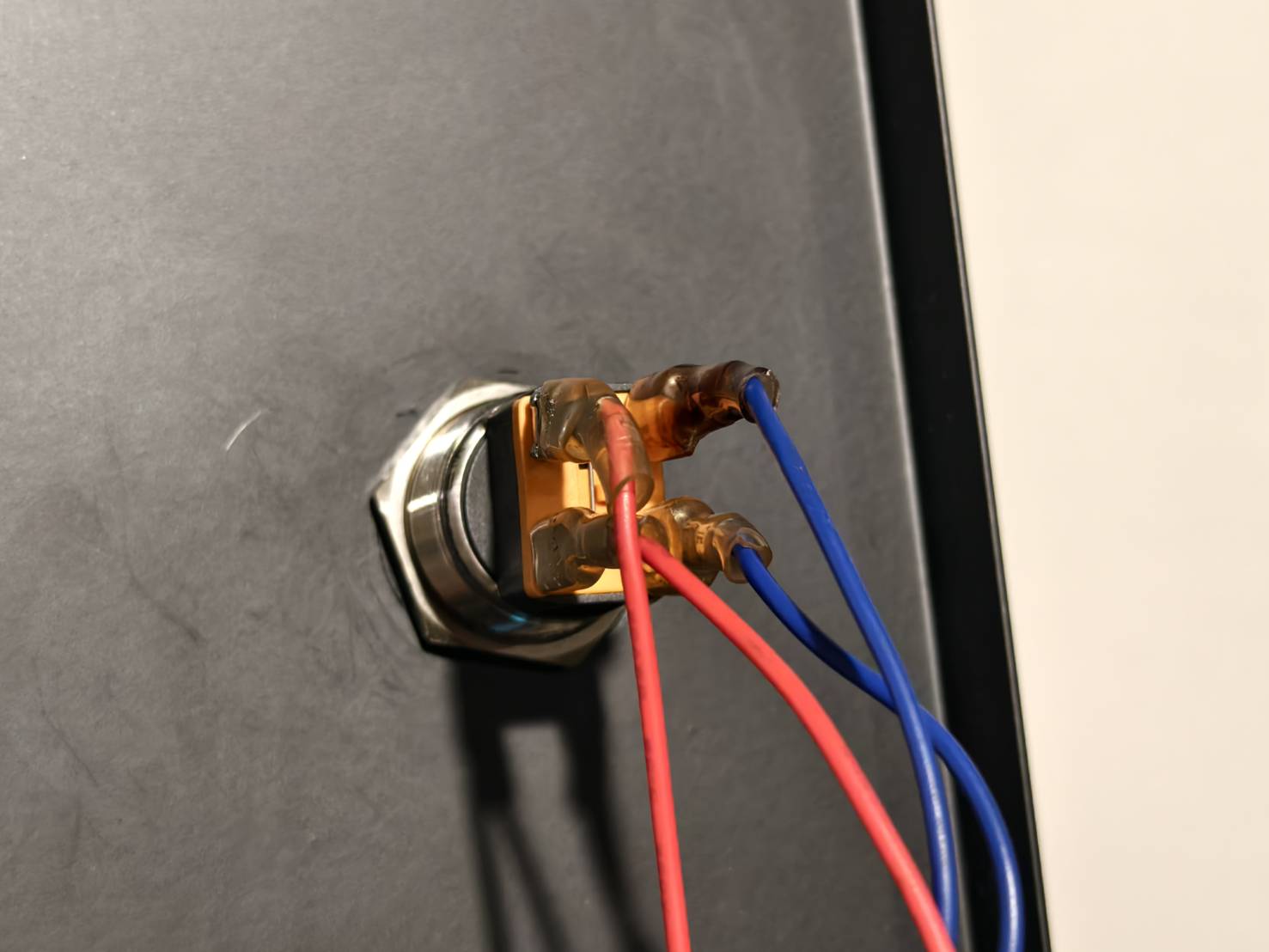

Collegare i fili ai pin dell'interruttore.

Dimostrazione.

Assicurarsi che gli stessi colori siano sugli stessi lati (solo sinistro e destro).

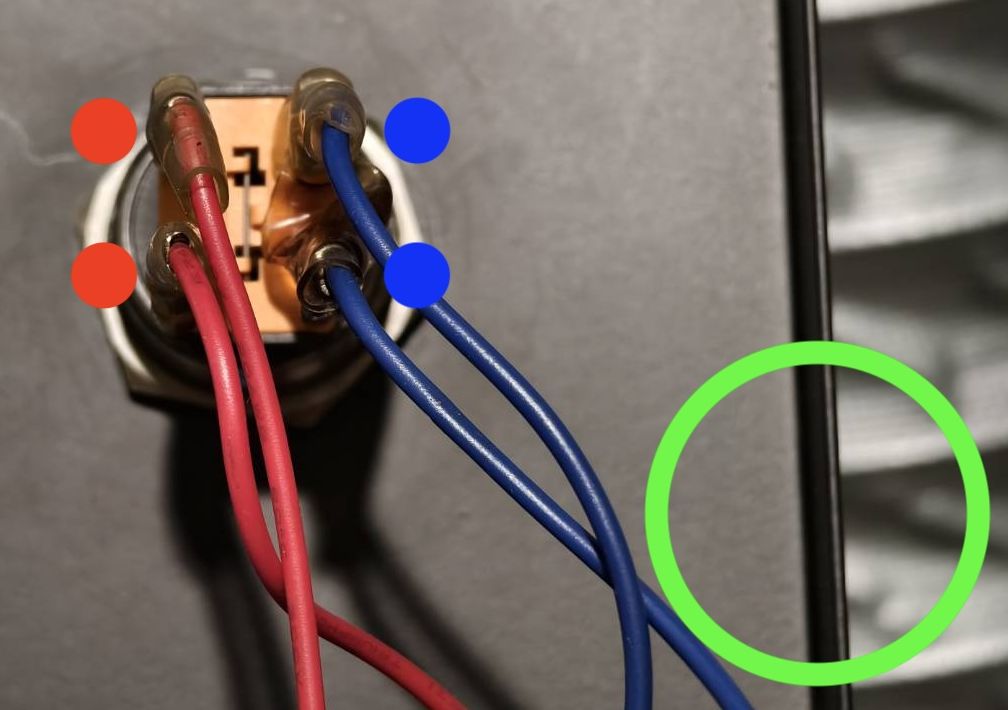

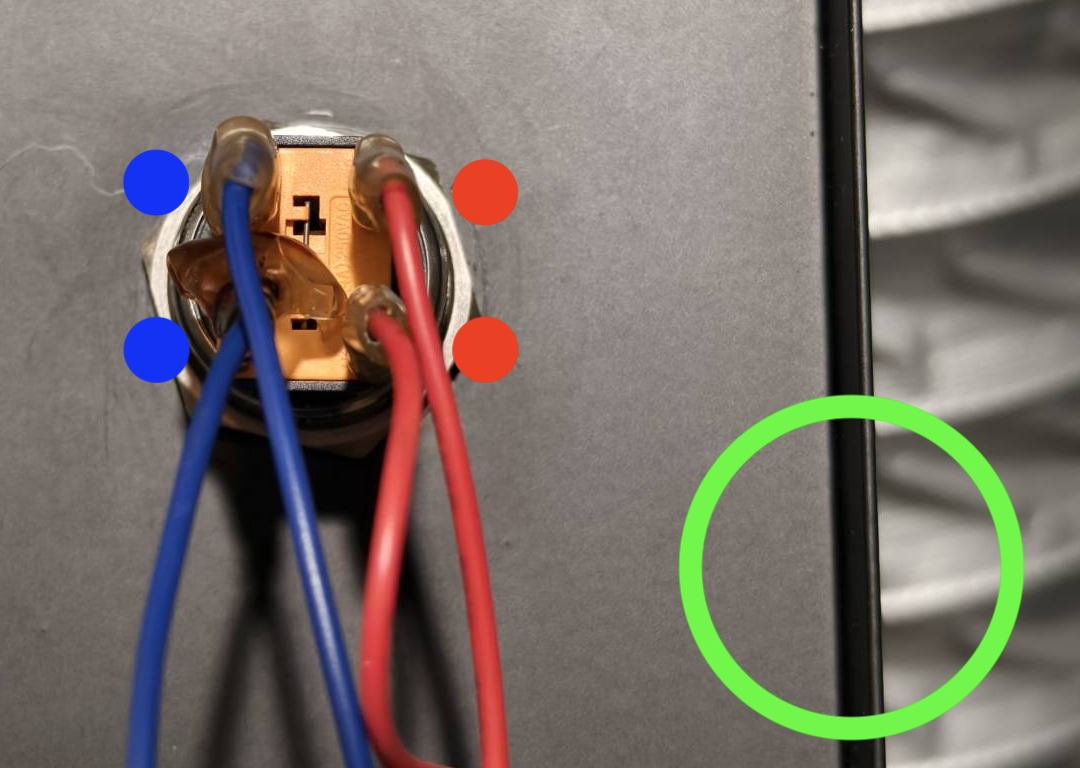

Esempio Corretto

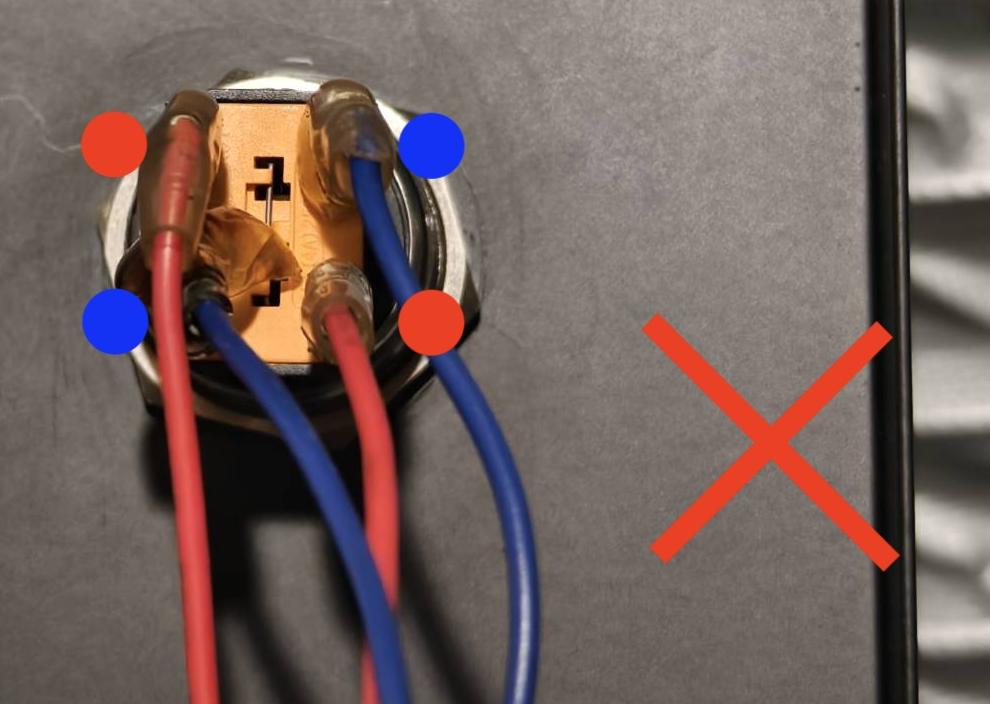

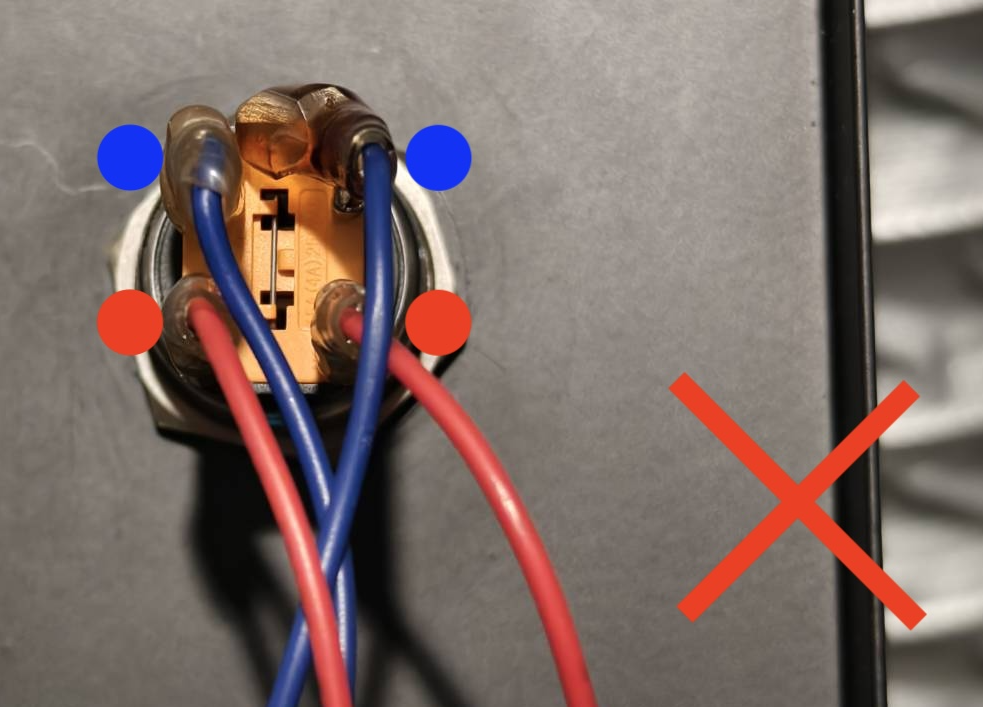

Esempi Errati

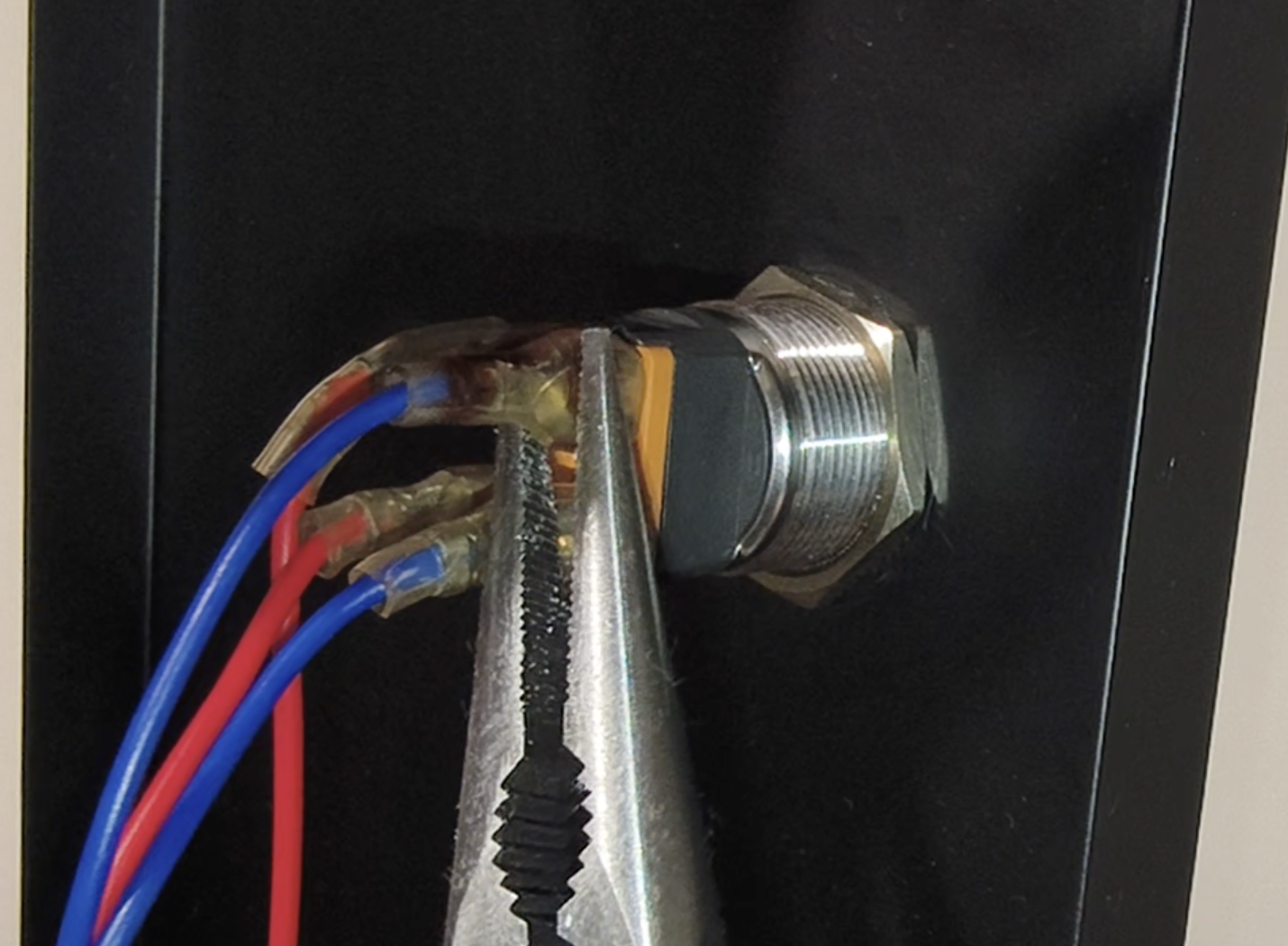

Dopo aver collegato e verificato che la posizione dei colori sia corretta, utilizzare la pinza per fissare saldamente i fili.

Attenzione:
La macchina potrebbe subire danni se i fili vengono collegati nelle posizioni errate.
Pertanto, prima di passare al passo successivo, assicurarsi e riconfermare che le posizioni dei fili siano come negli esempi corretti sopra riportati.

Passo 8

Chiudere il coperchio laterale e serrare la vite.

#END
