Descrizione
Questo articolo ti guiderà attraverso il processo di avvio di un'attività di incisione con l'Alimentatore Automatico.
Disimballaggio:
| Contenuto della confezione dell'Alimentatore Automatico | |||
| # | Nome dell'articolo | Descrizione | Q.tà |
| 1 | Alimentatore | La parte principale che controlla il movimento del materiale e il percorso di incisione. | 1 pz |
| 2 | Guida | La parte con ruote a sfera bianche integrate, che permette al materiale di scorrere agevolmente. | 5 pz |
| 3 | Trave di fissaggio della guida | Sono le barre o travi da installare orizzontalmente per stabilizzare la struttura. | 1 pz |
| 4 | Cinghia | È la cinghia dentata che verrà montata sull'alimentatore, responsabile del suo movimento. | 1 pz |
| 5 | Morsetto della cinghia | È il dispositivo di ritenzione utilizzato per fissare la posizione della cinghia. | 2pz |
| 6 | Connettore del binario | Viene utilizzato per collegare i binari e ottenere una lunghezza maggiore. | 6pz |
| 7 | Rulli guida laterali | Sono utilizzati per impedire che il materiale si sposti nella direzione sbagliata. | 1 set |
| 8 | Piattaforma per rulli guida laterali | È la piattaforma su cui verranno posizionati i rulli. La posizione delle piattaforme può essere regolata in base alle dimensioni del materiale. | 2pz |
| 9 | Rialzo per binario | Può essere considerato come un piedino utilizzato per sollevare la struttura. | 5 pz |
| 10 | Adattatore | È l'adattatore del cavo con uno slot per il cavo della macchina e l'altro per il cavo dell'alimentatore. | 1 pz |
| 11 | Magnete per binario | Lo scopo di questo componente è limitare la posizione del materiale in modo simile ai rulli. Viene anche utilizzato per fissare la struttura alla macchina. | 4 pezzi |
| 12 | Staffa di posizionamento a L | Il magnete verrà installato sulla staffa per aderire alla macchina. | 2pz |
| 13 | Dado a T M5 | Sarà il dado per il magnete. | 4 pezzi |
| 14 | Morsetto per guida | Questo verrà utilizzato per fissare il sistema sulla macchina. Alcune configurazioni non richiederanno questa parte. | 1 pz |
| 15 | Cavo | Il cavo per collegare la macchina all'adattatore. | 1 pz |
| 16 | Vite M5*6 | Vite corta | 6pz |
| 17 | Vite M5*12 | Vite media | 6pz |
| 18 | Vite M5*22 | Vite lunga | 6pz |
| 19 | Cacciavite esagonale M4 | Questo utensile viene utilizzato per installare il sistema. | 1 pz |
| 20 | Chiave esagonale da 2,5 mm | Questo utensile viene utilizzato per installare il sistema. | 1 pz |
| 21 | Chiave esagonale da 2 mm | Questo utensile viene utilizzato per installare il sistema. | 1 pz |
| 22 | Chiave a forchetta da 10 mm | Questo utensile viene utilizzato per regolare o sostituire la ruota dell'alimentatore. | 1 pz |
| 23 | Ruota a sfera bianca | Questo è il ricambio per le ruote a sfera bianche integrate nelle guide. | 3pz |
| Pacchetto di espansione | |||
| # | Nome dell'articolo | Descrizione | Q.tà |
| 1 | Guida | La parte con ruote a sfera bianche integrate, che permette al materiale di scorrere agevolmente. | 6pz |
| 2 | Connettore del binario | Viene utilizzato per collegare i binari e ottenere una lunghezza maggiore. | 6pz |
| 3 | Trave di fissaggio della guida | Sono le barre o travi da installare orizzontalmente per stabilizzare la struttura. | 2pz |
| 4 | Rialzo per binario | Può essere considerato come un piedino utilizzato per sollevare la struttura. | 5 pz |
| 5 | Vite M5*6 | Vite corta | 8pz |
| 6 | Vite M5*22 | Vite lunga | 6pz |
| 7 | Vite M5*25 | Vite extra lunga | 4 pezzi |
| 8 | Cinghia da 3m (300mm) | Questa cinghia sostituirà quella originale quando si utilizza la configurazione più lunga. | 1 pz |
| 9 | Cavo di estensione | Questo cavo servirà per prolungare il cavo dell'alimentatore quando si utilizza la configurazione più lunga. | 1 pz |
| 10 | Ruota a sfera bianca | Questo è il ricambio per le ruote a sfera bianche integrate nelle guide. | 3pz |
Fase 1
Rimuovere la base metallica di Ador.
Svitare queste due viti per rimuovere la base metallica.
Rimuovere la base metallica sollevando leggermente la macchina ed estraendo direttamente la base.
Fase 2
Spegnere la macchina e scollegare il cavo di alimentazione.
Fase 3
Individuare la guida principale (quella con la cinghia) e rimuovere i connettori della guida.
(Altri connettori della guida potrebbero trovarsi su altre guide.)
Passaggio 4
Rilasciare la cinghia e individuare il lato lungo.
Allentare il fermo della cinghia utilizzando la chiave a brugola piccola.
| Lato Corto della Cinghia | Lato Lungo della Cinghia |
Nel frattempo, si prega di serrare il fermo della cinghia sul lato corto.
Passaggio 5

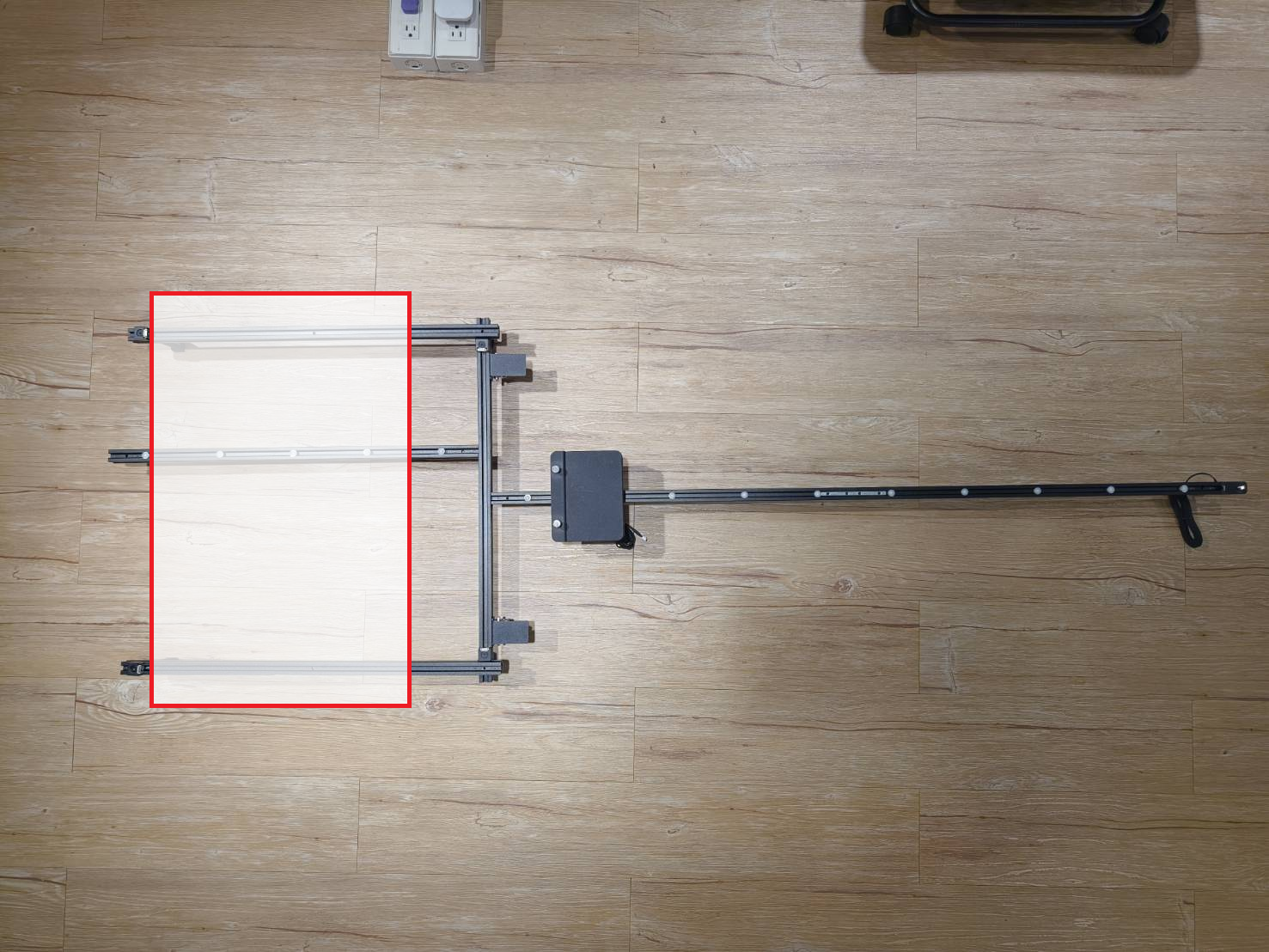

Preparare l'alimentatore e la guida principale.
Inserire la guida principale nella puleggia facendo entrare prima il lato lungo della cinghia.
Agganciare la cinghia verso l'alto sull'ingranaggio e guidarla verso il basso, formando una forma a punta.
È fondamentale inserirla in questa direzione, assicurandosi che il lato lungo della cinghia rimanga sullo stesso lato della superficie piana dell'alimentatore.
Passaggio 6

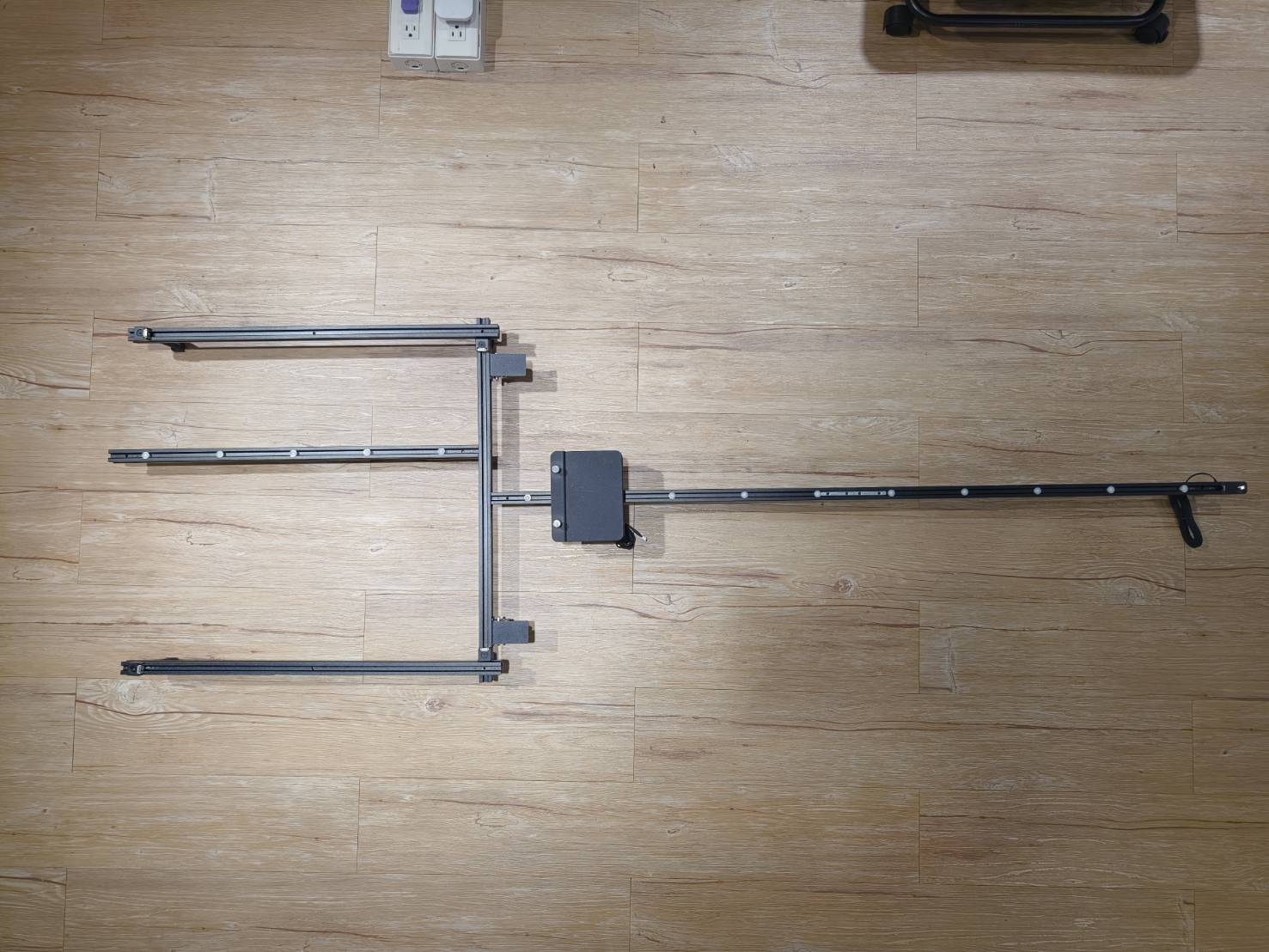

Preparare due connettori per la guida e una guida di estensione (con ruote a sfera bianche).
Ogni blocco ha quattro viti. Fissare due viti sulla guida principale e due sulla guida di estensione per ottenere un serraggio saldo.
(Nota: Assicurarsi che la guida di estensione abbia ruote bianche, poiché queste servono per il movimento degli alimentatori. I connettori devono essere posizionati sullo stesso lato delle ruote bianche e nella parte inferiore di esse.)
Passaggio 7
Fissare la cinghia sul lato lungo con il fermo della cinghia rimosso in precedenza.
(Assicurarsi che la cinghia sia ben tesa prima di fissarla.)
Verificare che la cinghia sia correttamente agganciata alla puleggia. In caso contrario, rimuovere il fermo della cinghia e reinserire l'alimentatore.
Passo 8
Preparare due connettori per la guida e una guida di estensione (con ruote a sfera bianche).
Collegare la barra di fissaggio alla guida dell'alimentatore e installarla utilizzando il foro centrale della vite.
Passo 9
Preparare una guida e una vite M5x22.
Fissare la guida alla barra in prossimità del foro centrale della vite.
Passo 10
Preparare 2 supporti per guide e 2 viti medie (M5x12).
Installare i supporti per guide su entrambi i lati della barra di fissaggio, con la vite serrata a mano rivolta verso l'alimentatore.
Passo 11
Preparare due guide.
Installare le due guide sopra i supporti laterali, con i rulli bianchi rivolti verso il basso. Fissarle utilizzando le viti serrate a mano.
Passo 12
Preparare 2 supporti per guide.
Installare i supporti per guide sotto i bordi delle guide su entrambi i lati e fissarli con le viti serrate a mano.
Passo 13
Preparare 1 supporto per guida e 1 vite M5\*12.
Quindi, installare il supporto per guida nella parte posteriore della guida.
Passo 14
Preparare 2 magneti per guide e viti M5\*22.
Installare i magneti per guide sul bordo superiore dei due lati della guida, assicurandosi che il lato magnetico argentato sia rivolto verso l'alimentatore.
Passo 15
Preparare 2 magneti per guide, 2 viti medie (M5x12) e 2 dadi a T.
Assemblare i dadi e le viti, ma non serrarli completamente; assicurarsi solo che le viti siano inserite.
Quindi, installare i blocchi magnetici sulla parte superiore della trave di fissaggio della guida, fissandoli temporaneamente. La loro posizione verrà regolata nelle fasi successive.
Se l'intera struttura non è a livello o la superficie del piano di lavoro non è piana, è possibile regolare l'altezza dei supporti di sollevamento.
Passo 16
Preparare due piattaforme per rulli guida laterali.
Quindi installarle sulla trave di fissaggio della guida centrale, rivolte verso il retro, in direzione dell'alimentatore.
|
|
Le piattaforme sono mobili e potrebbero essere spostate in base alla larghezza del materiale, come verrà spiegato più avanti in questo articolo.
Passo 16

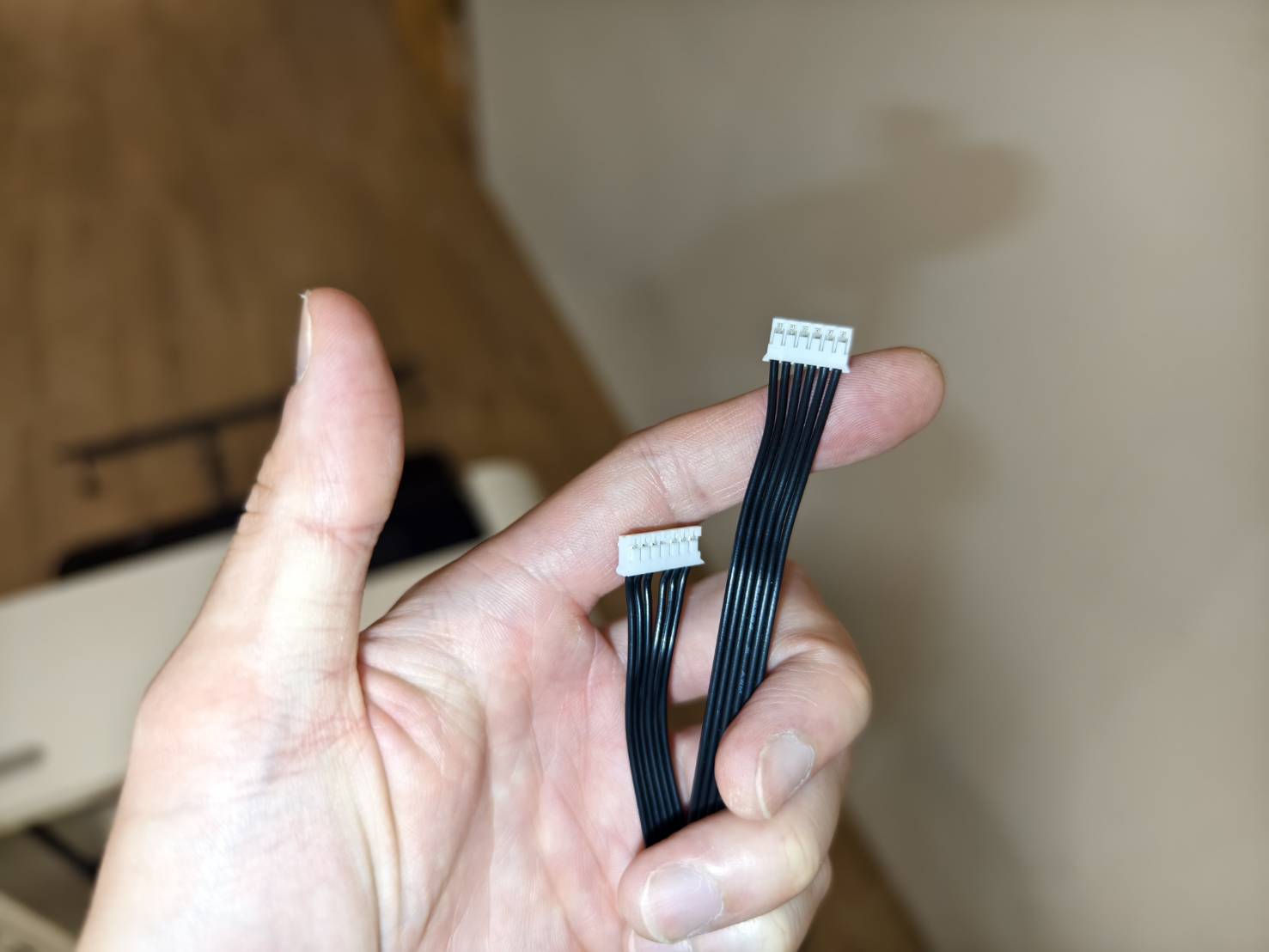

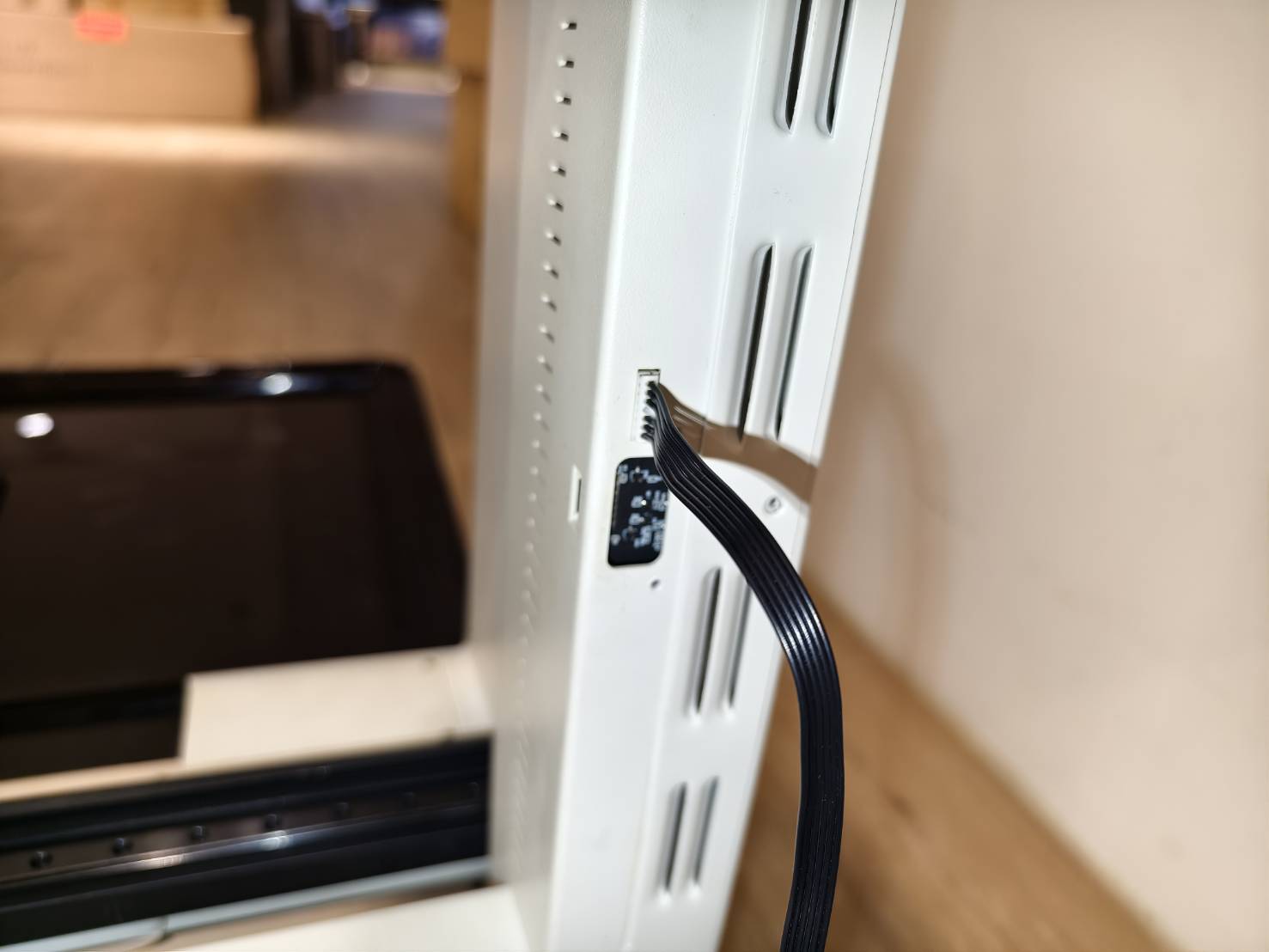

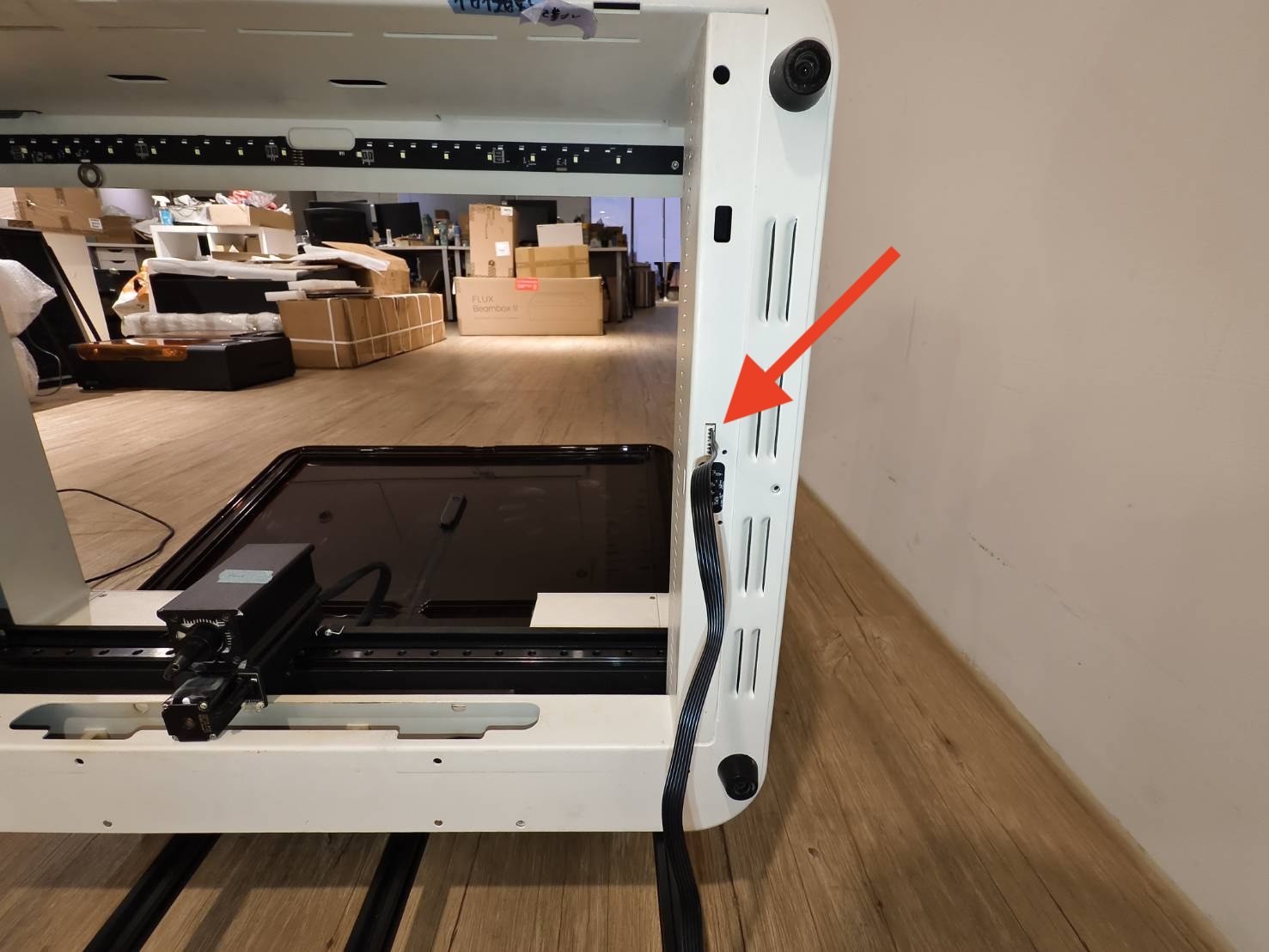

Estrarre il cavo di collegamento.

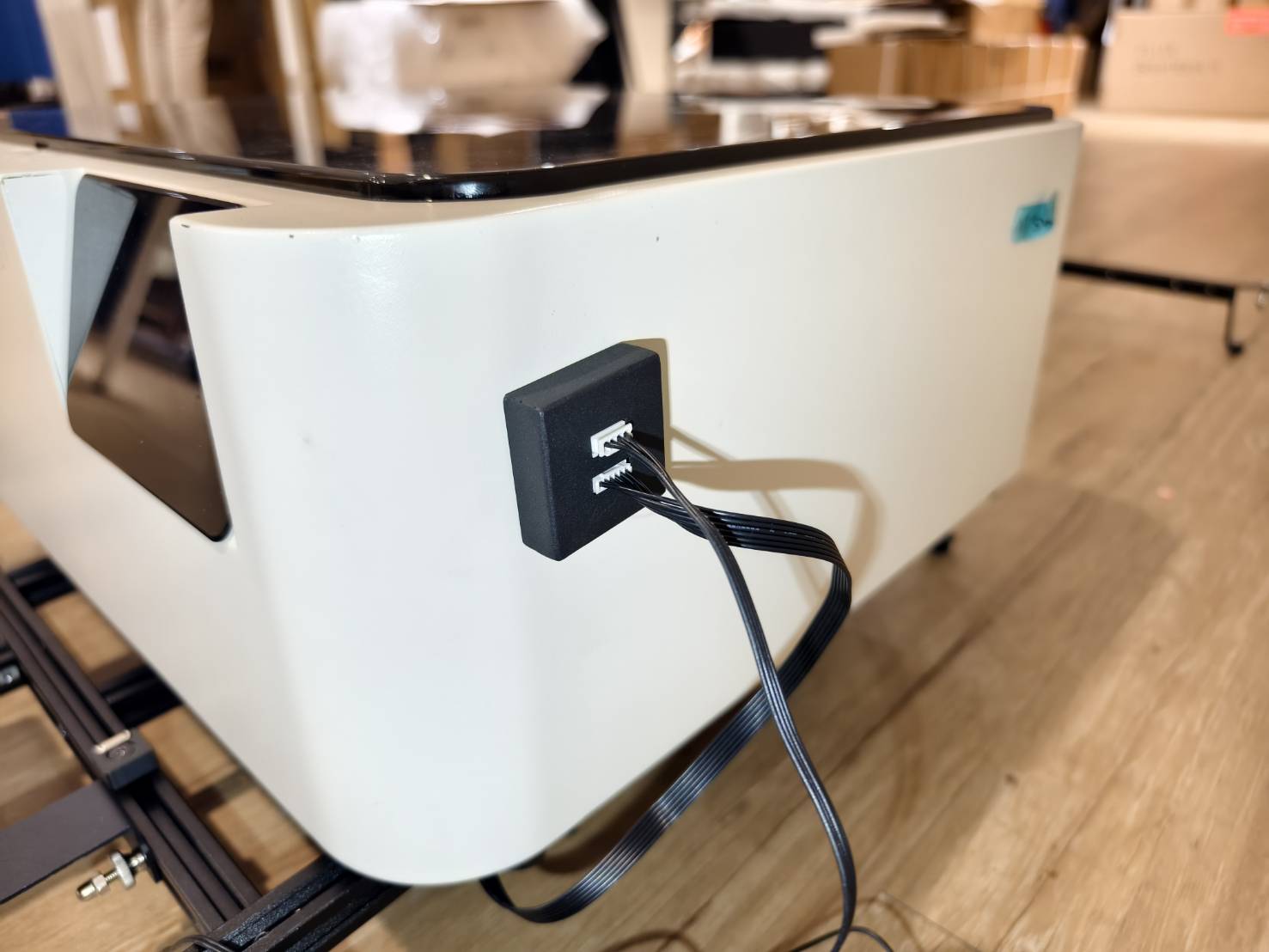

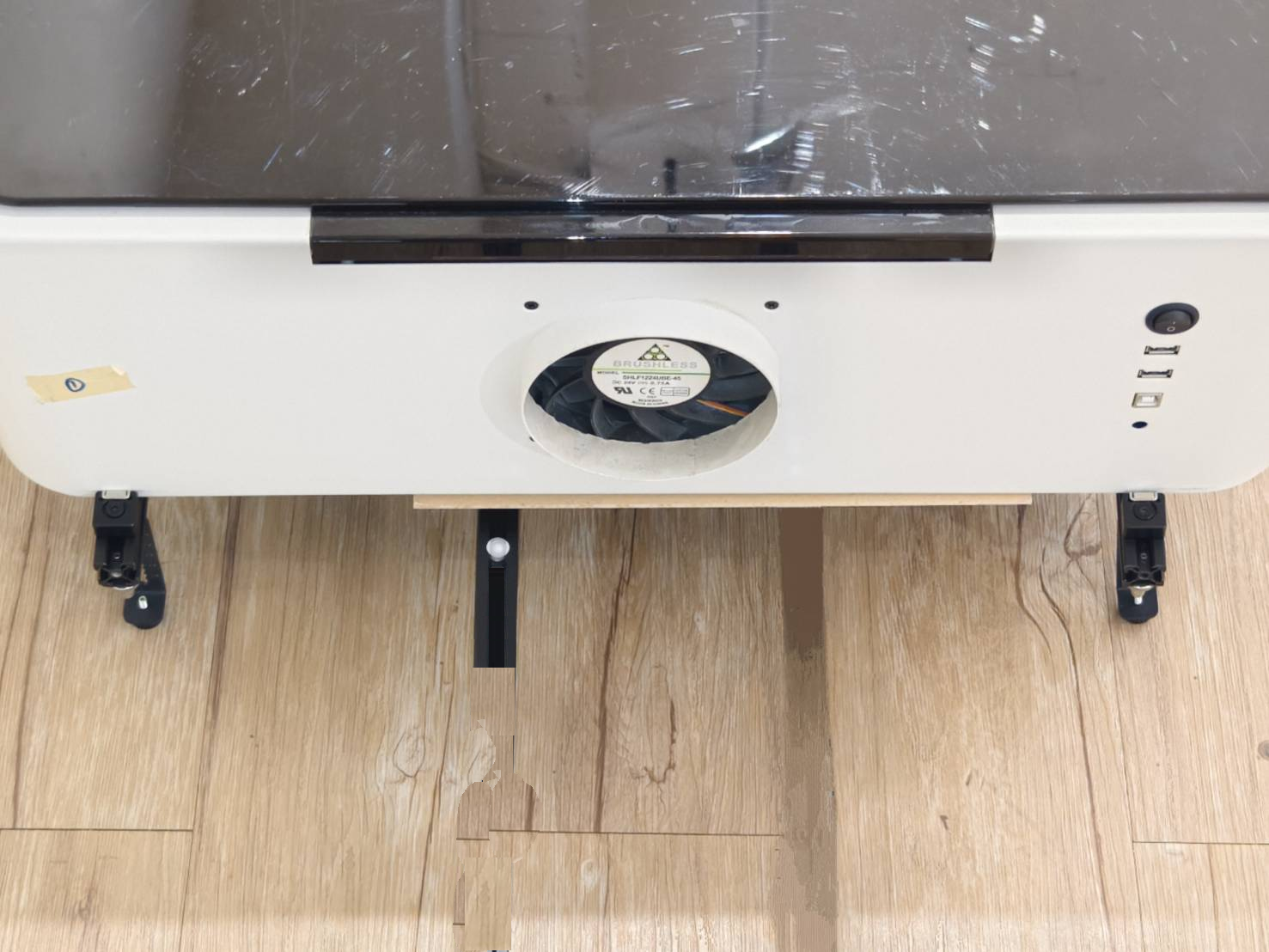

Capovolgere la macchina per localizzare la presa, quindi inserire il connettore.
Passo 17

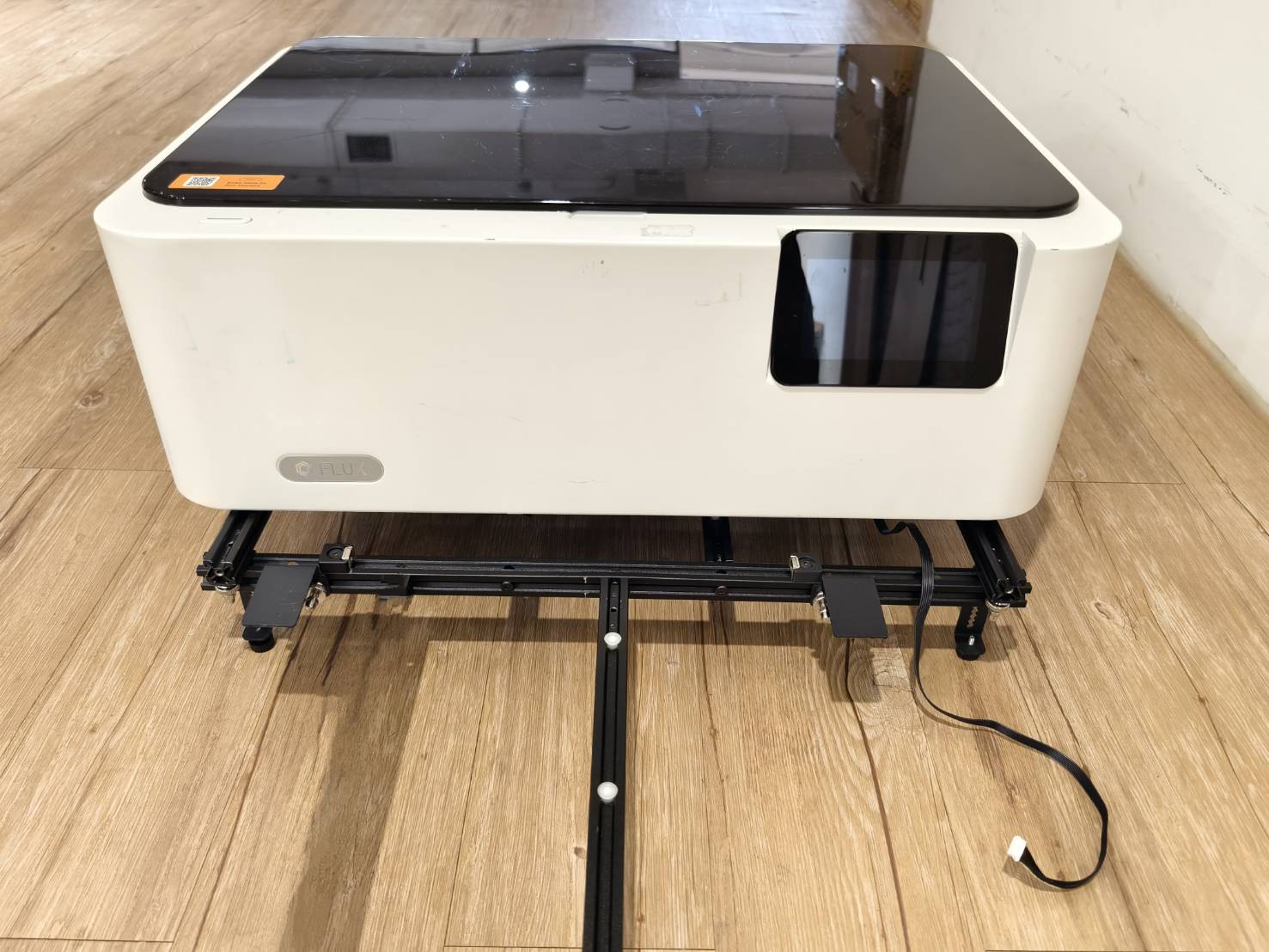

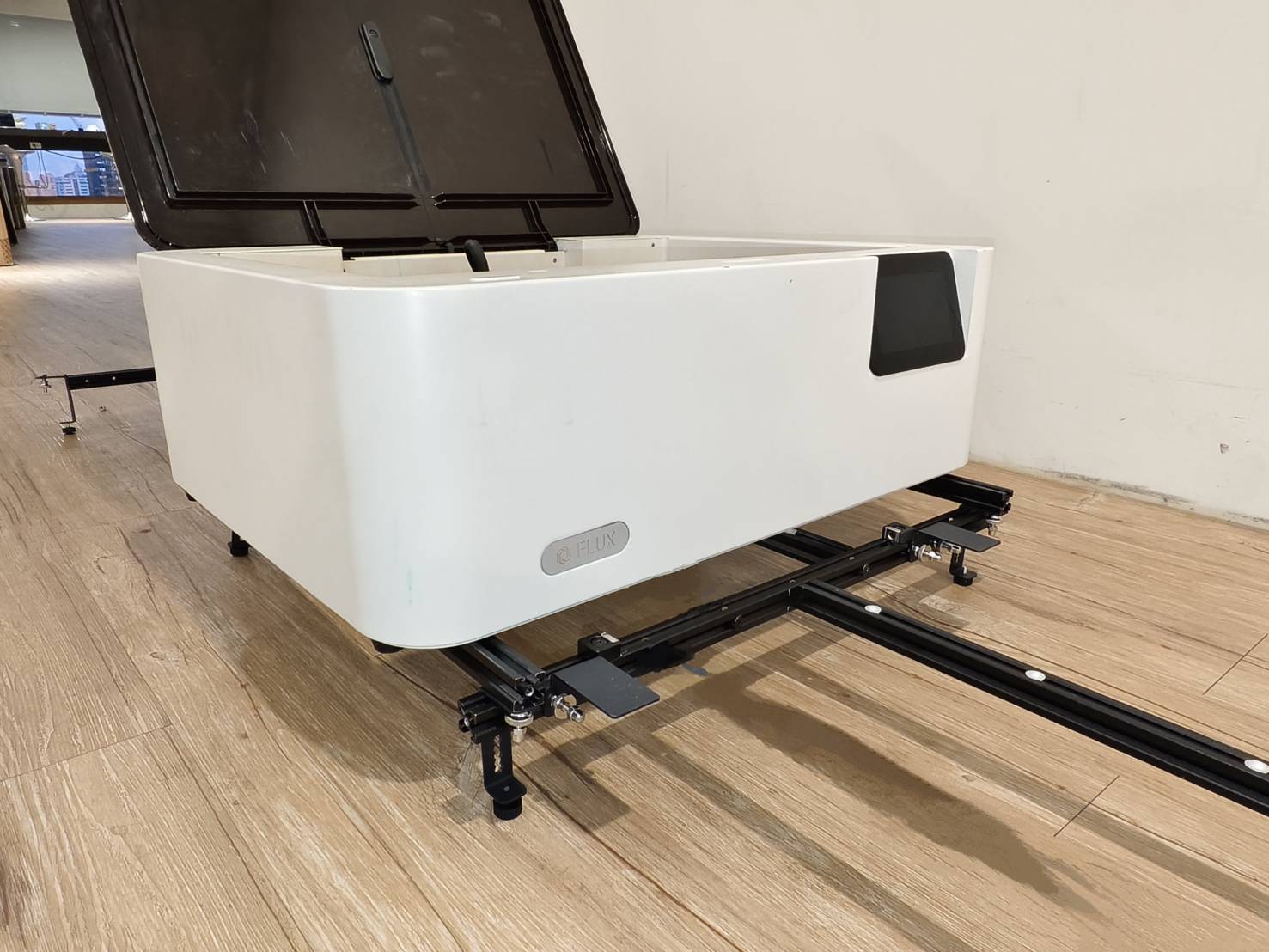

Posizionare la macchina sull'alimentatore, come illustrato nell'immagine sottostante.
Assicurarsi che la macchina non comprima il cavo del connettore.
Verificare che il magnete sia saldamente fissato all'involucro della macchina.
Passo 18

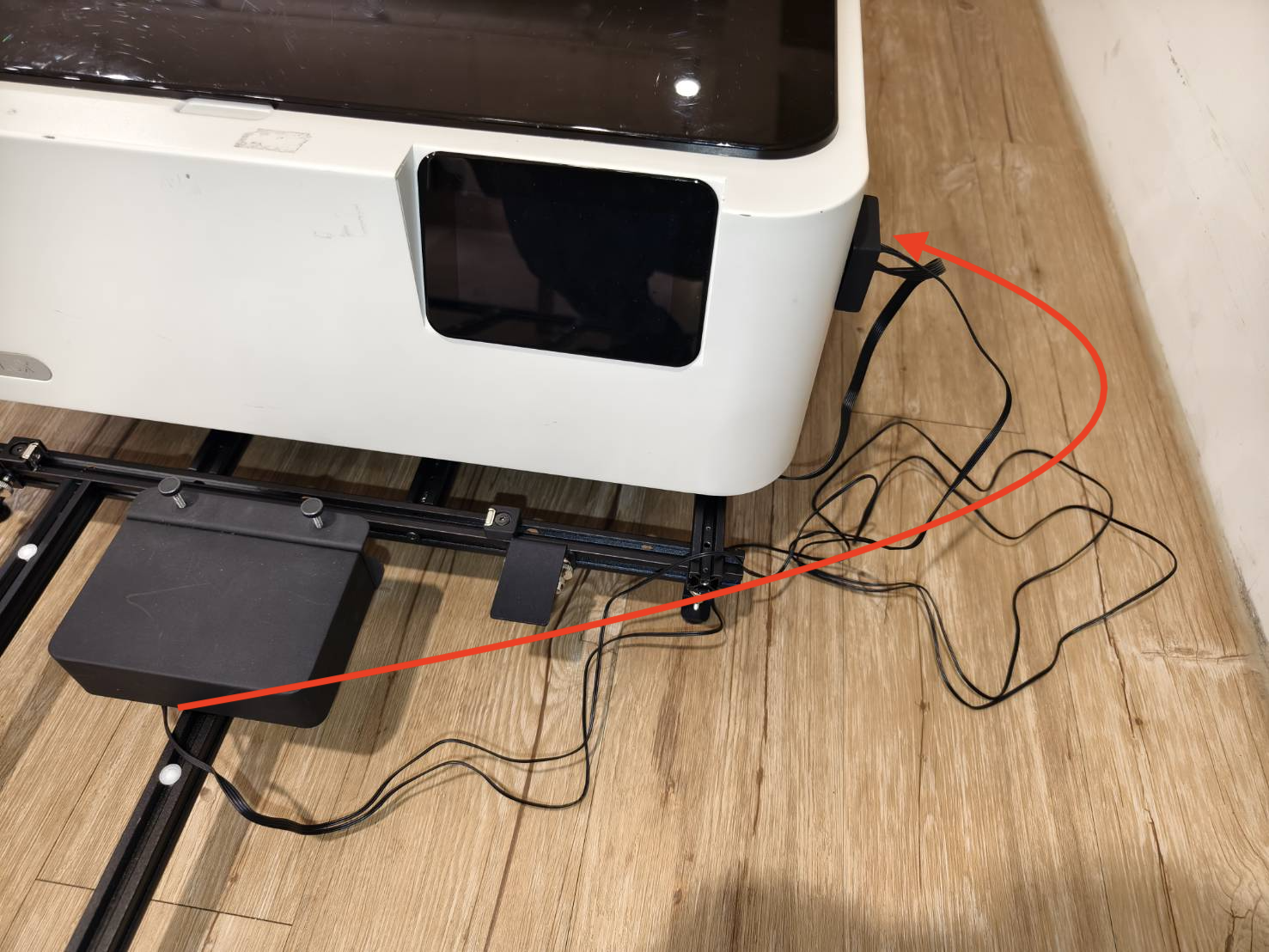

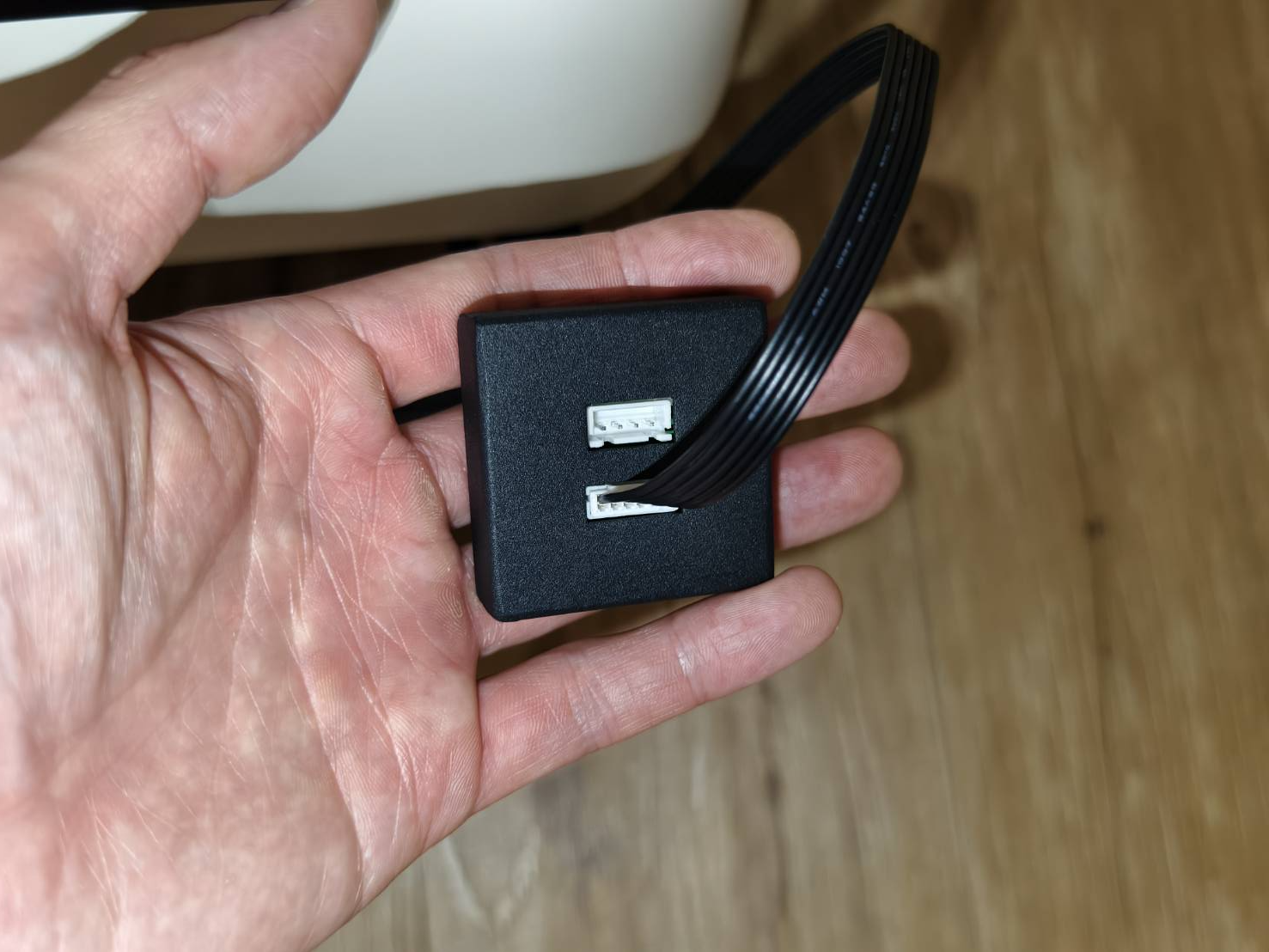

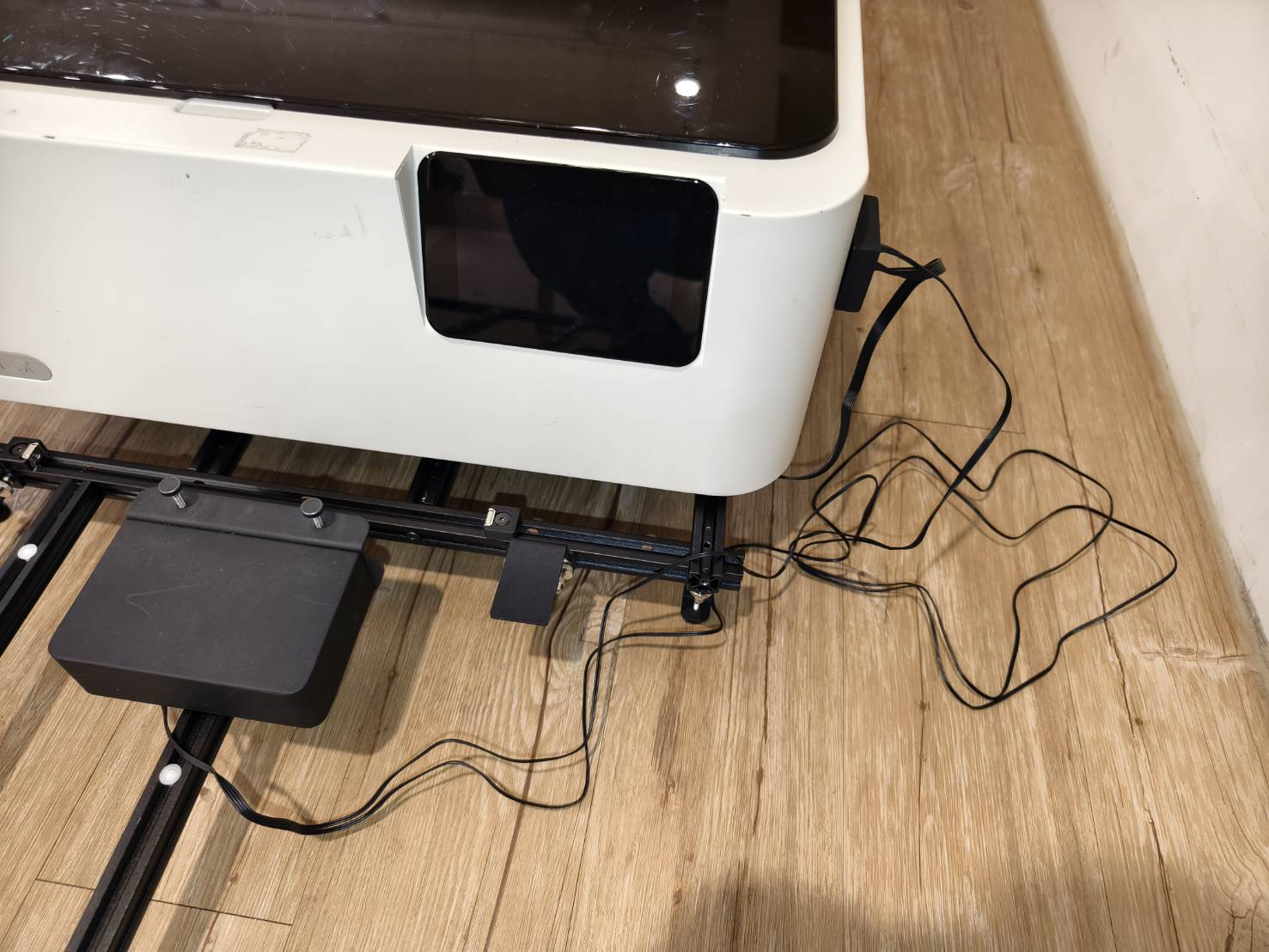

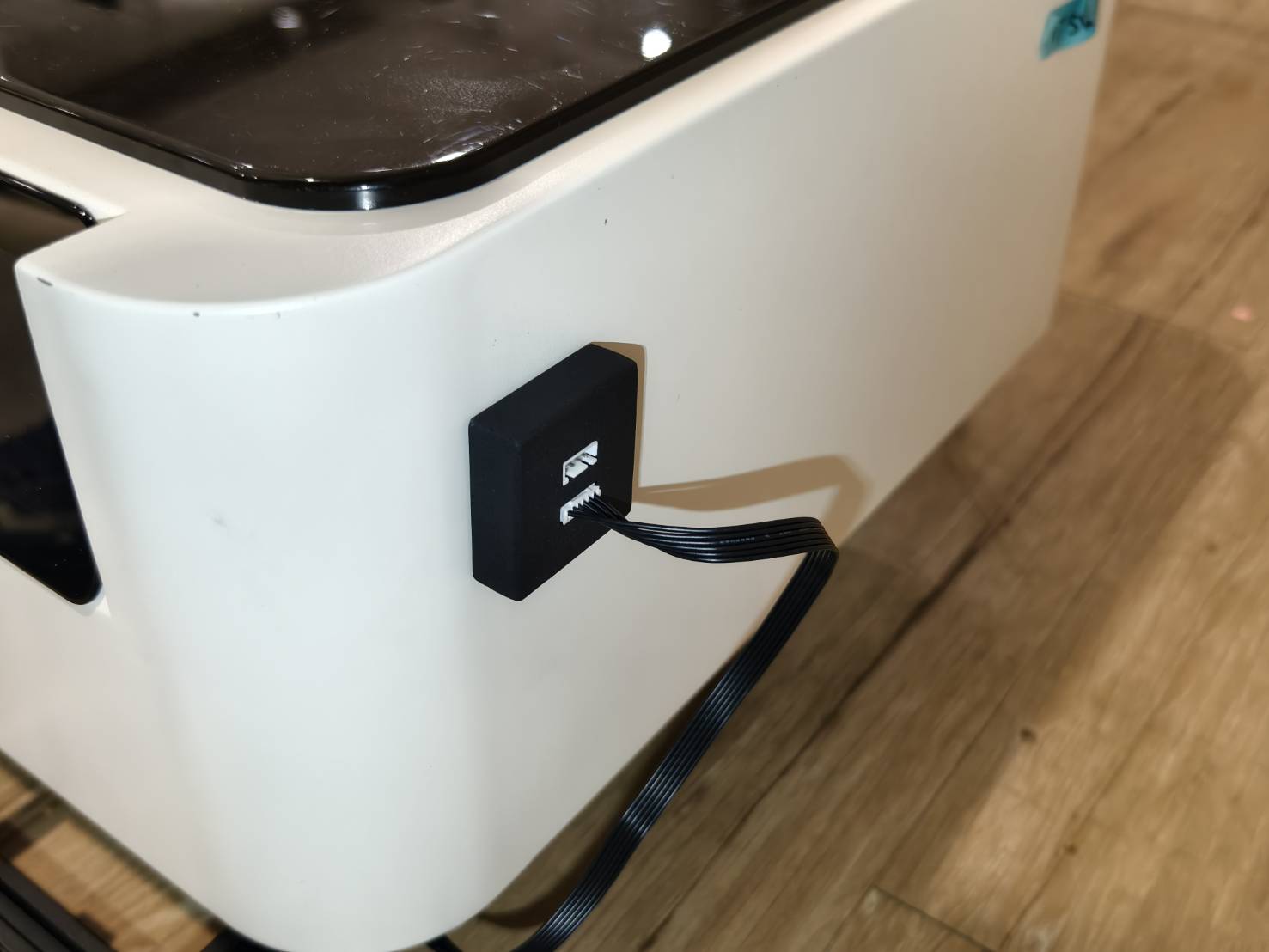

Individuare l'adattatore, inserire l'altra estremità del cavo di collegamento nella scatola, quindi collegare l'adattatore alla macchina.
Passo 19
Se è presente una fascetta sul cavo di collegamento dell'alimentatore, tagliarla.
Collegare il cavo dell'alimentatore all'adattatore.
Passo 20

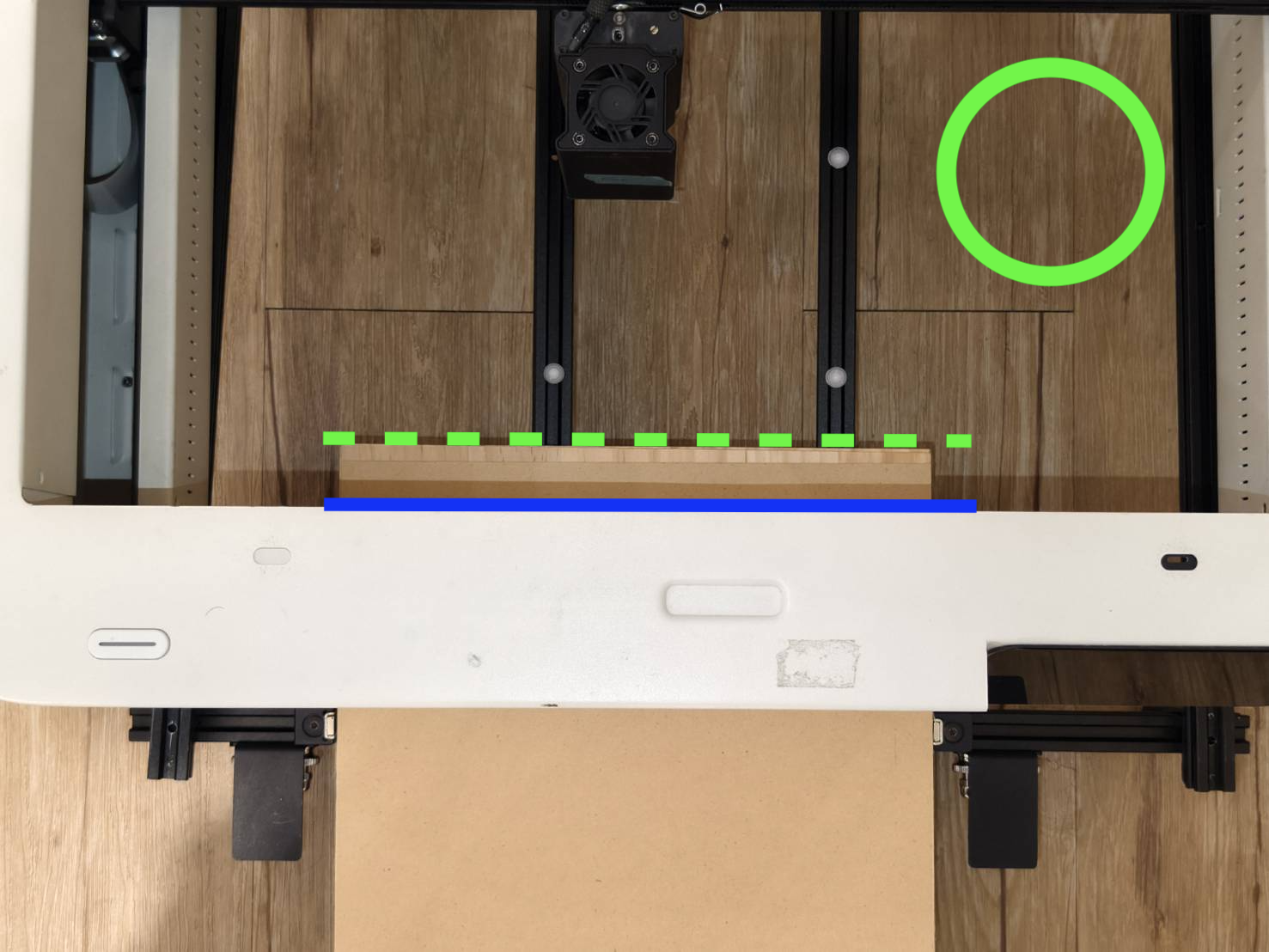

Posizionare il materiale, assicurarsi che sia a livello con l'alimentatore, quindi serrare le viti a testa zigrinata per fissare il materiale.
Nota: Quando il coperchio inferiore è aperto, la sonda di messa a fuoco automatica potrebbe non riuscire a raggiungere la superficie del materiale. In questo caso, sarà necessario sollevare il materiale di circa 10-12 mm. Se il materiale stesso ha già uno spessore superiore a 12 mm, non è necessario un ulteriore sollevamento.
Nell'esempio mostrato nel video qui sotto, il materiale viene sollevato di 10 mm utilizzando due tavole di legno da 5 mm, con il terzo strato che rappresenta il materiale effettivo da incidere.
Spingere e tirare il materiale avanti e indietro per verificare, osservando l'aspetto del materiale sotto il coperchio inferiore della macchina per confermare che sia a livello.
Passo 21

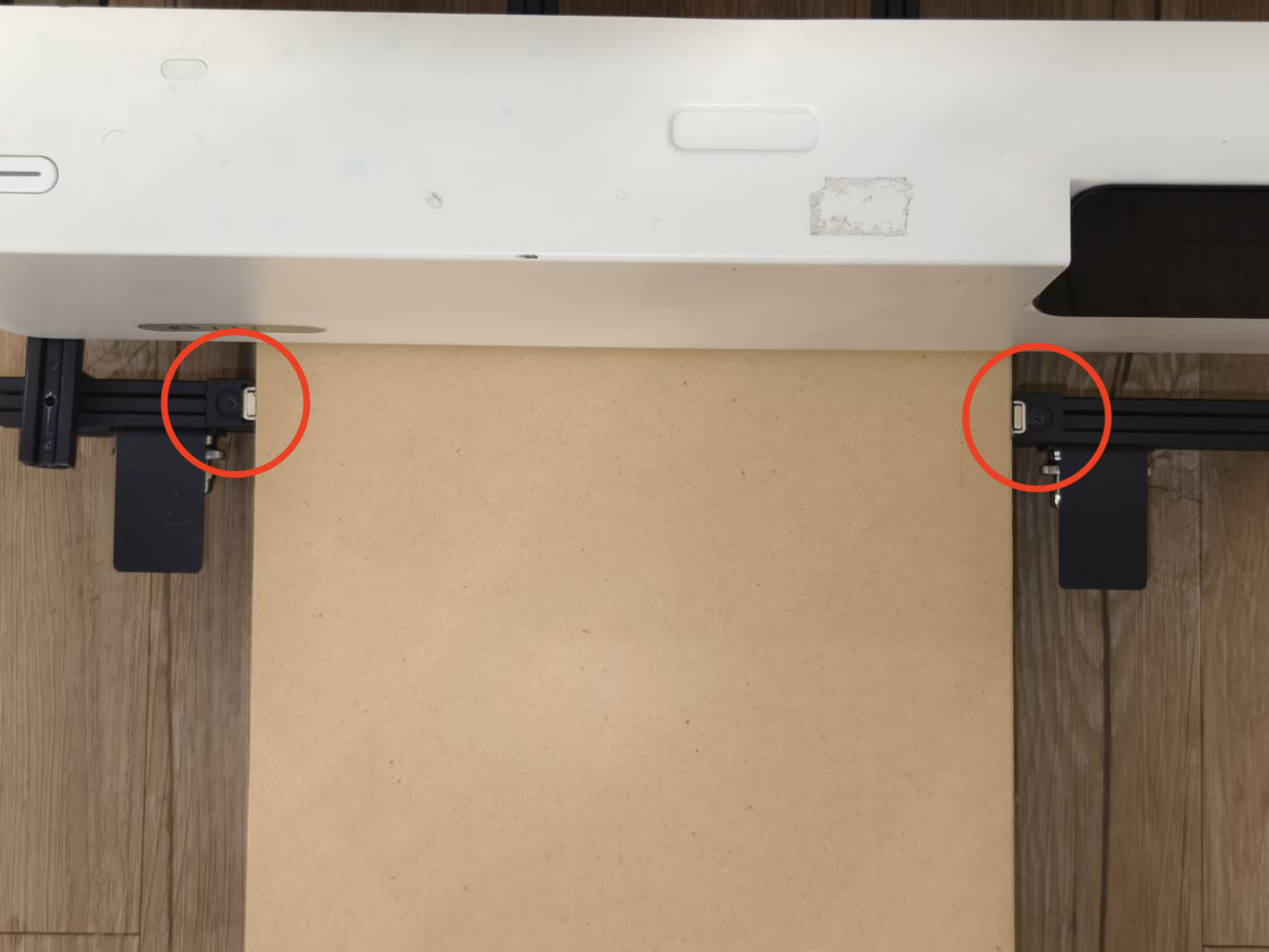

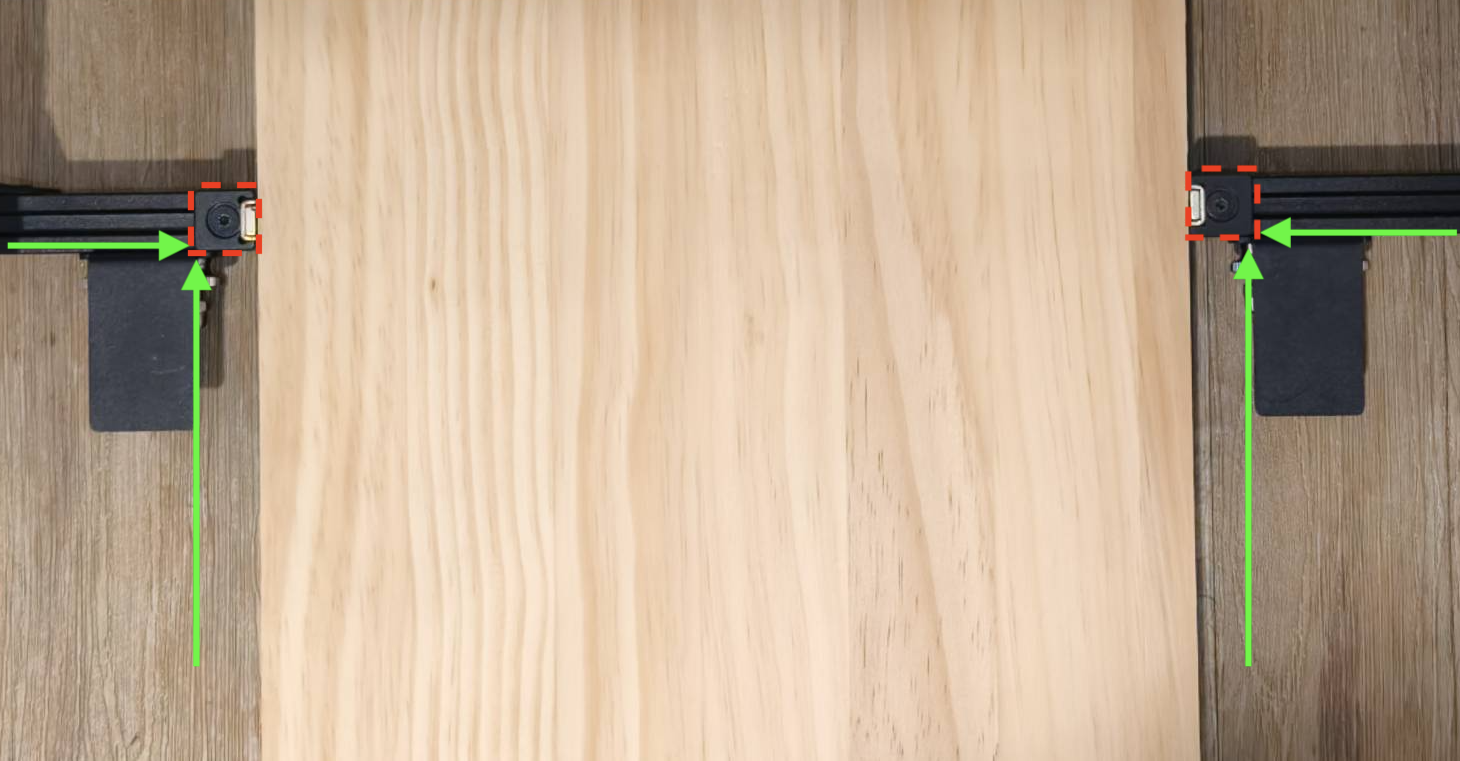

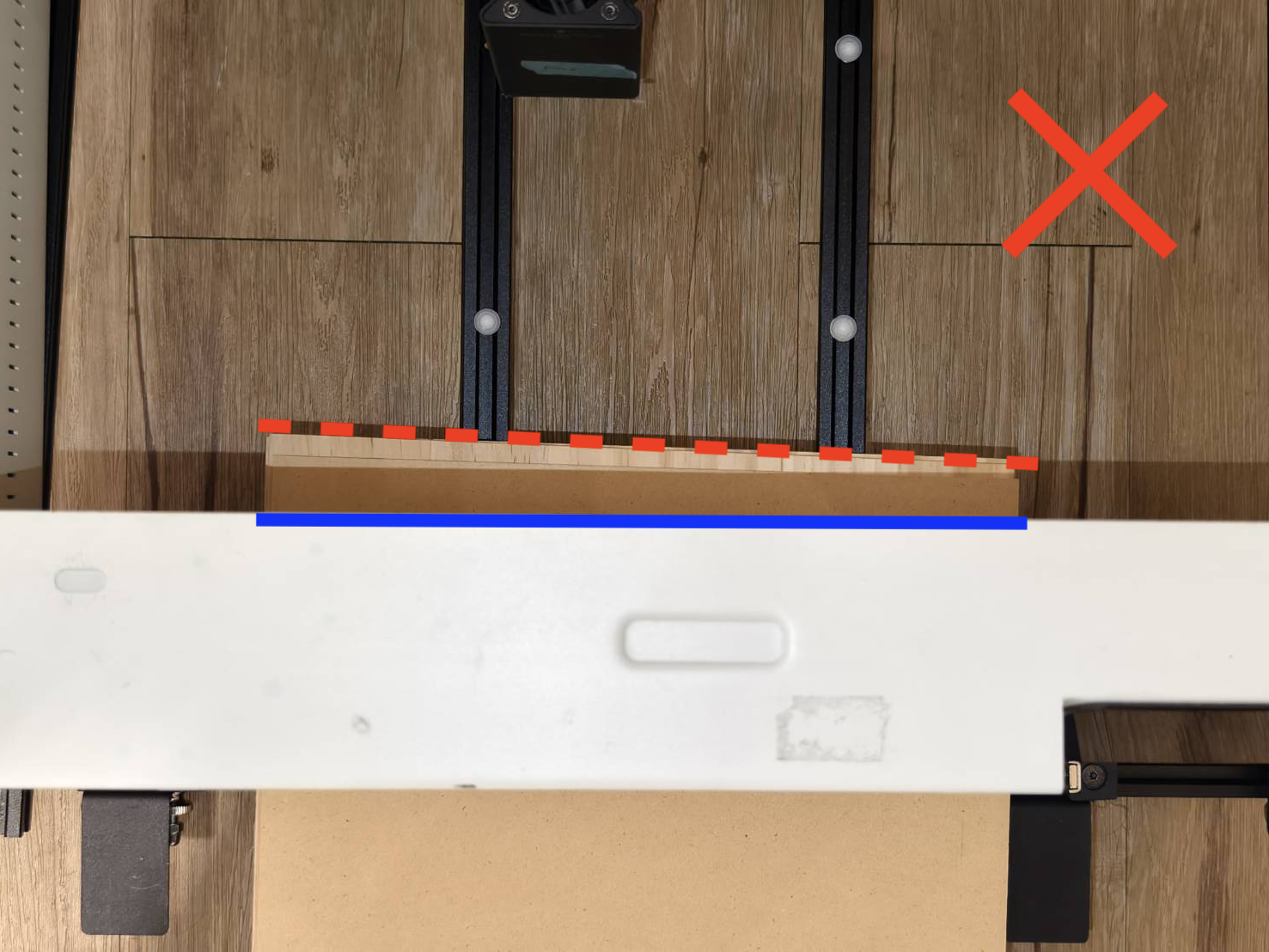

Regolare la posizione dei magneti della guida di limite installati nel passo 14.

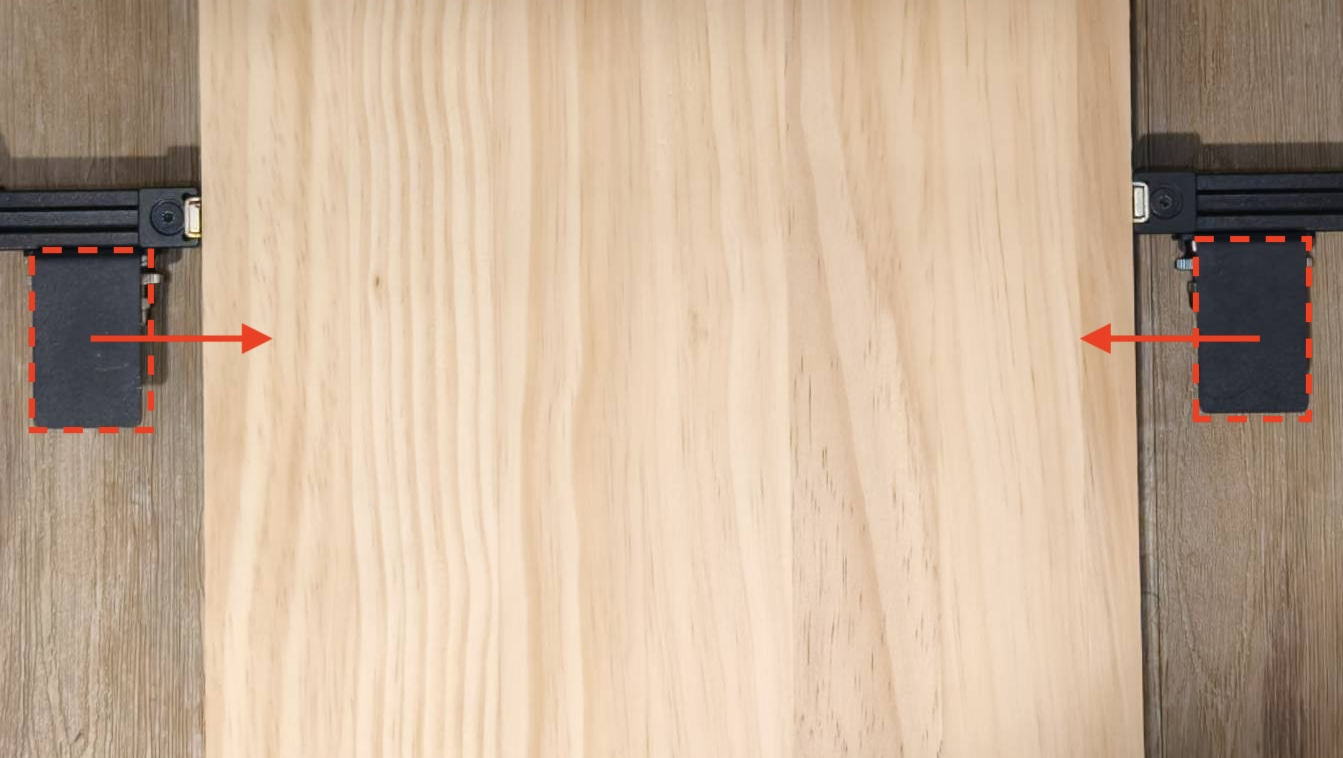

Regolare la posizione della piattaforma del rullo della guida laterale come mostrato nel video sottostante, allineandola a filo con il bordo esterno del magnete della guida di limite.
Installare i rulli. I rulli a molla possono essere installati sia a sinistra che a destra senza restrizioni. Il loro scopo principale è prevenire la deviazione del materiale.
| Installazione inversa (per spessore del materiale inferiore a 5mm) | |
| Installazione in avanti（per spessore del materiale superiore a 5mm） | |
Passo 22

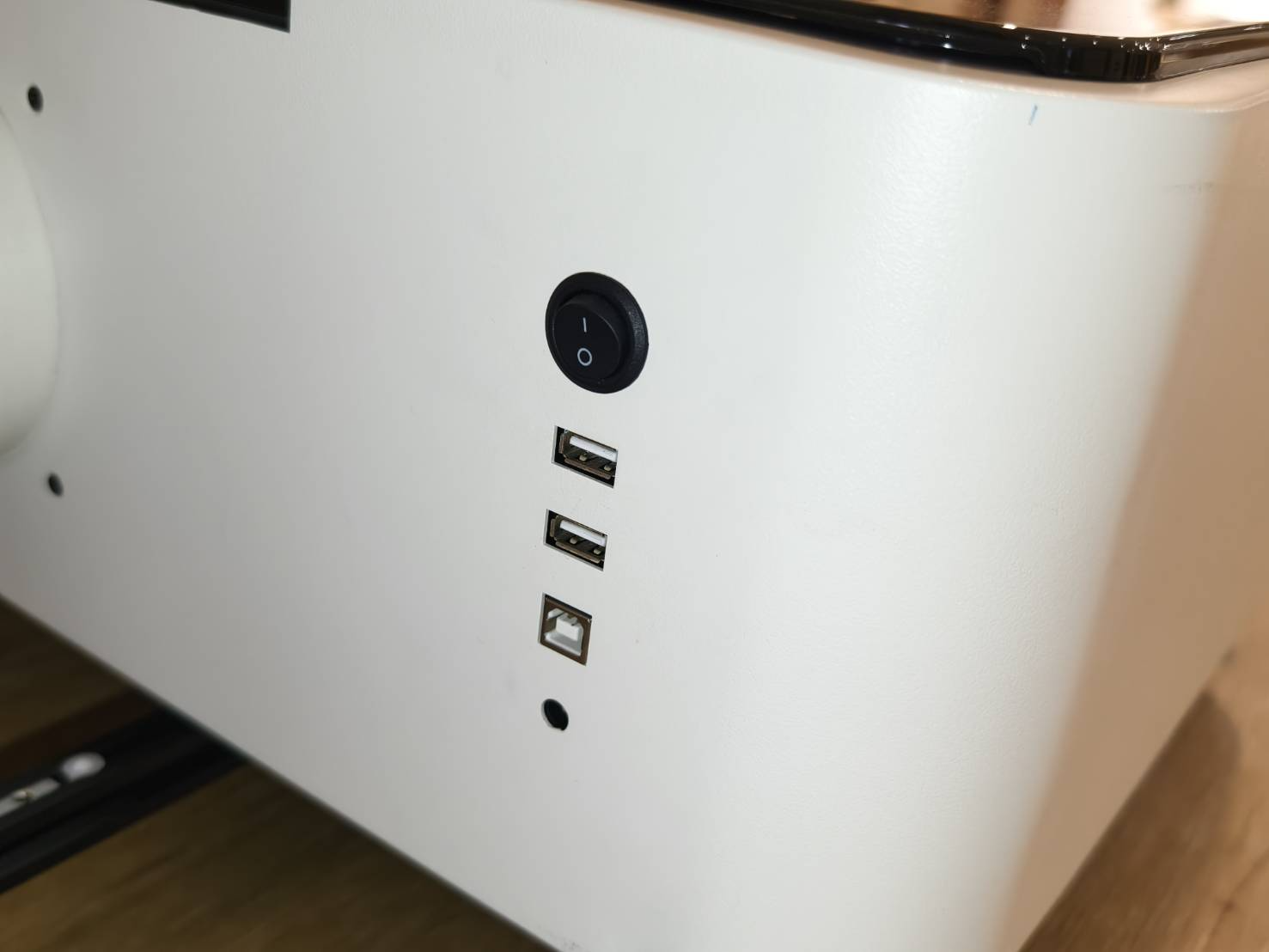

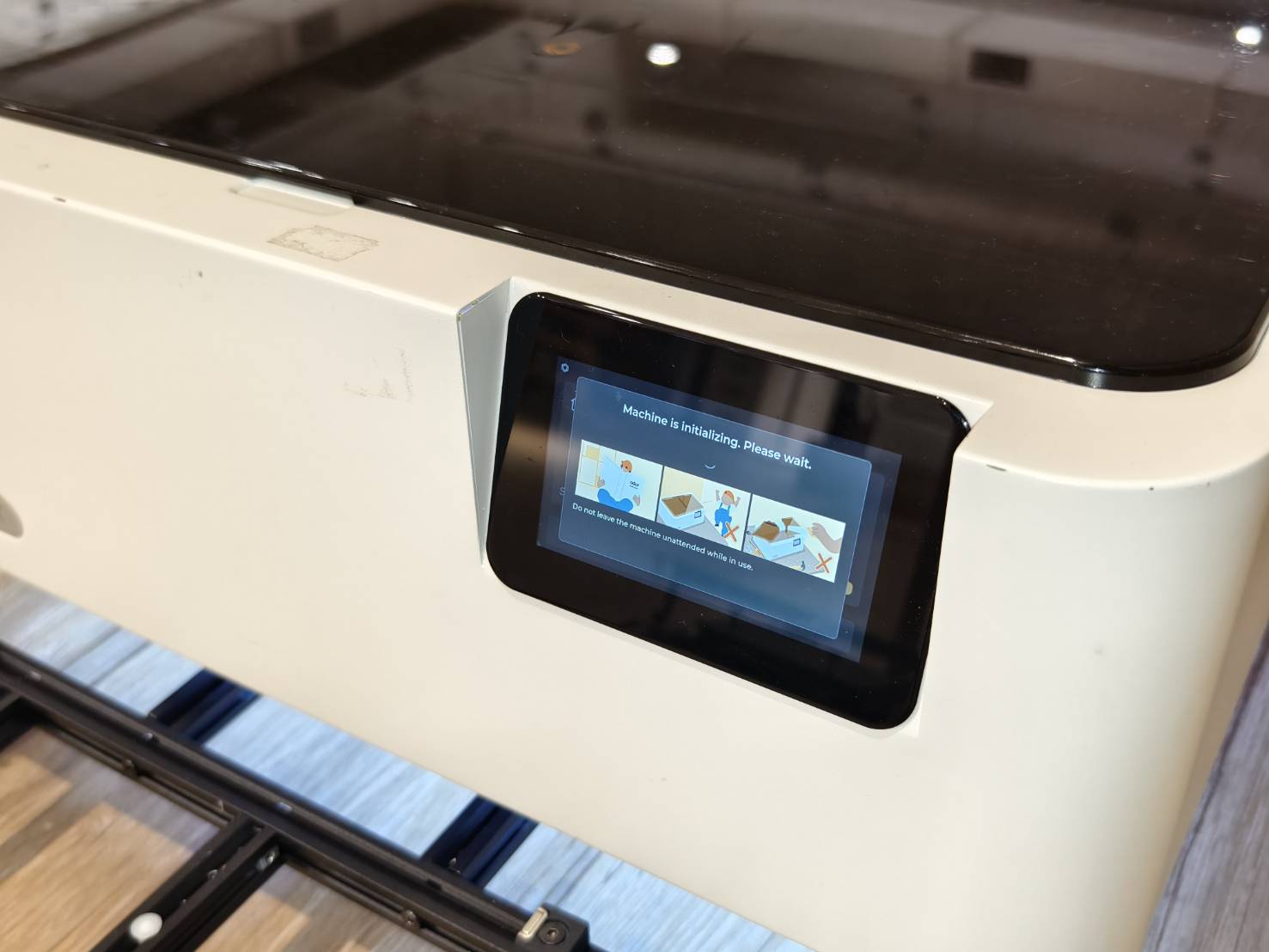

Accendere la macchina.

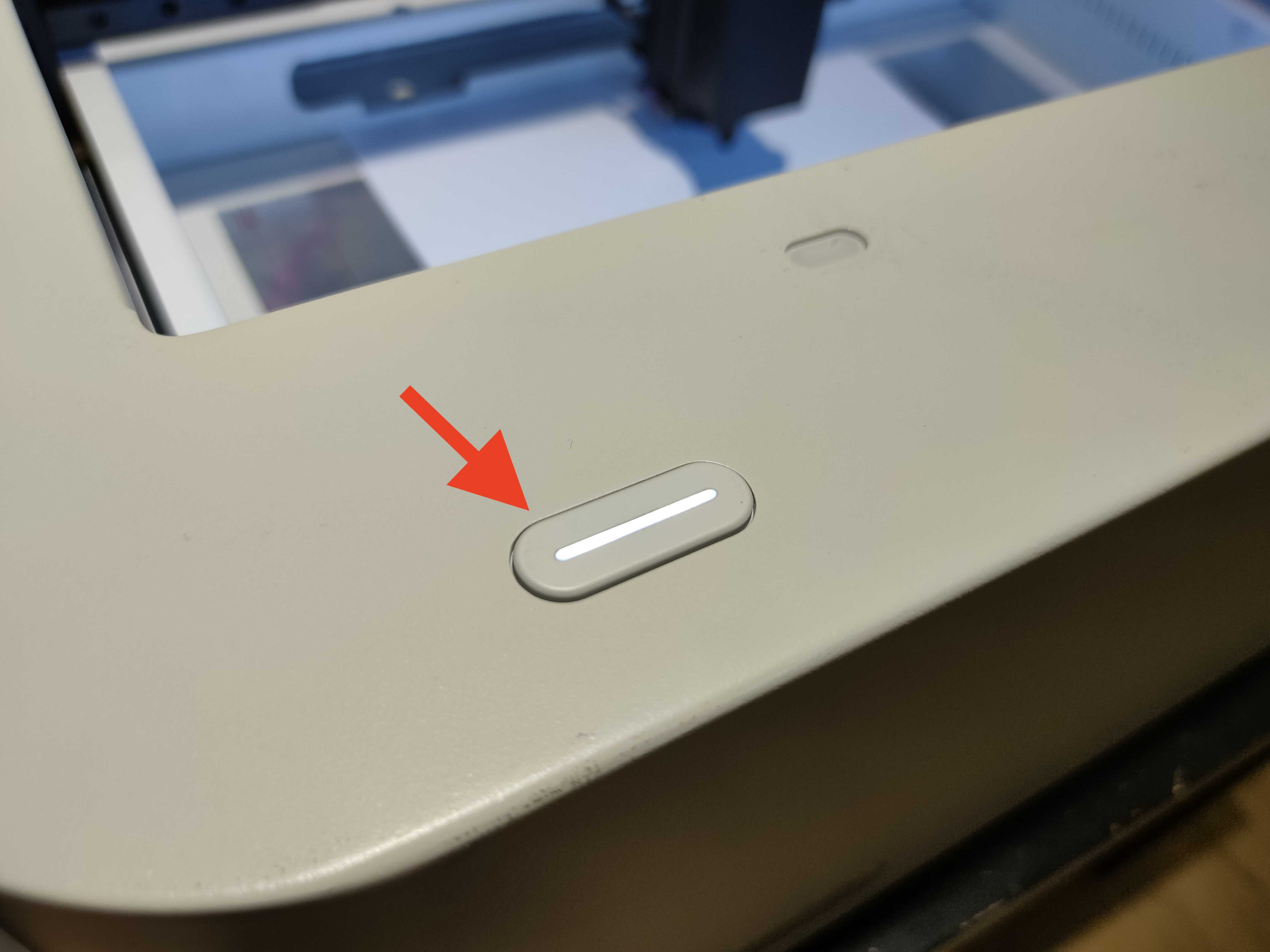

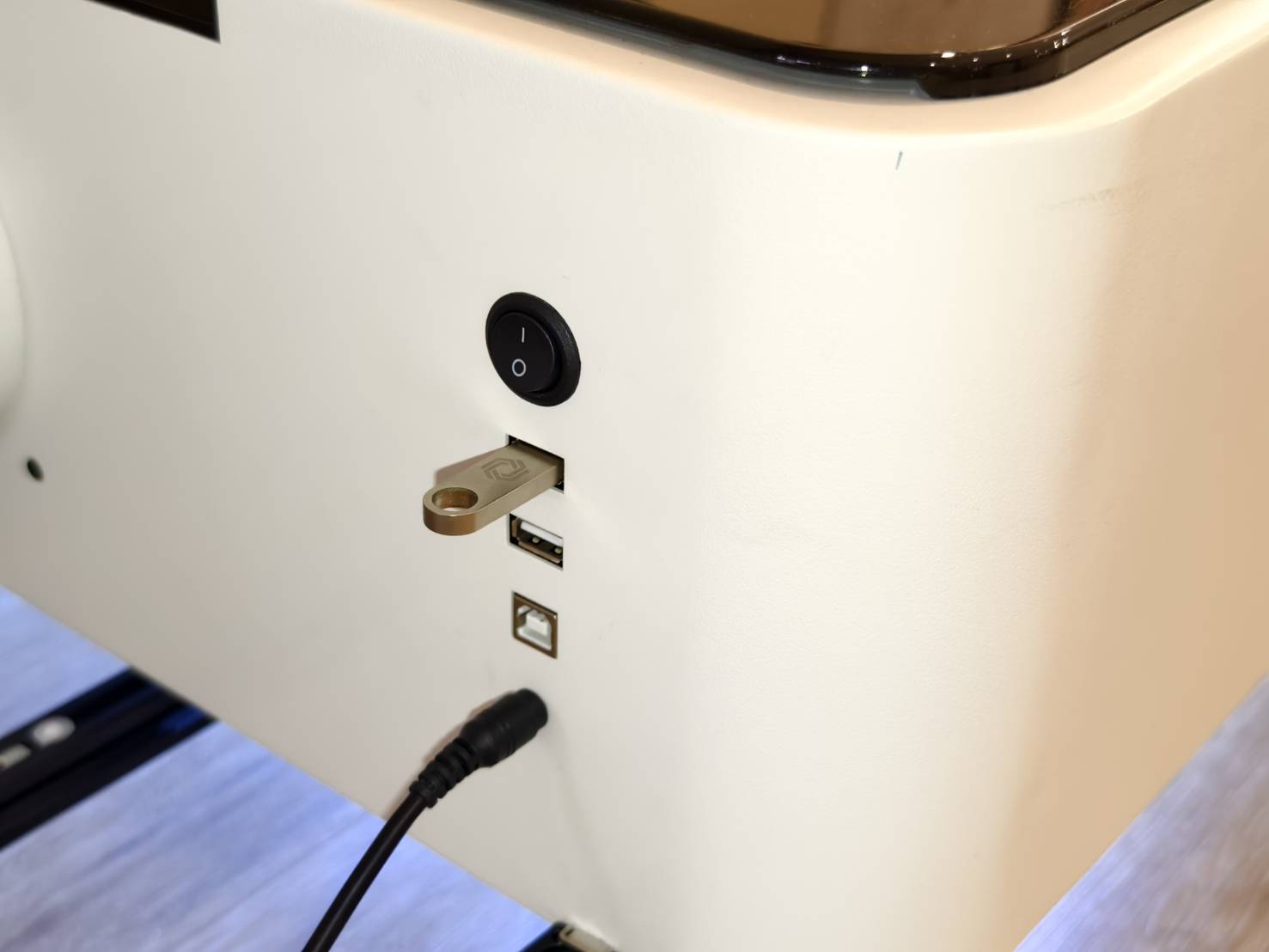

Assicurarsi che il blocco di sicurezza sia inserito sul retro della macchina.
Passo 23
Verificare di utilizzare le seguenti versioni di software e firmware.
|
Versione di Beam Studio 2.5.3 o superiore (Tutorial) |
Versione del firmware 5.3.8 o superiore. (Tutorial) |
|
|
Passo 24

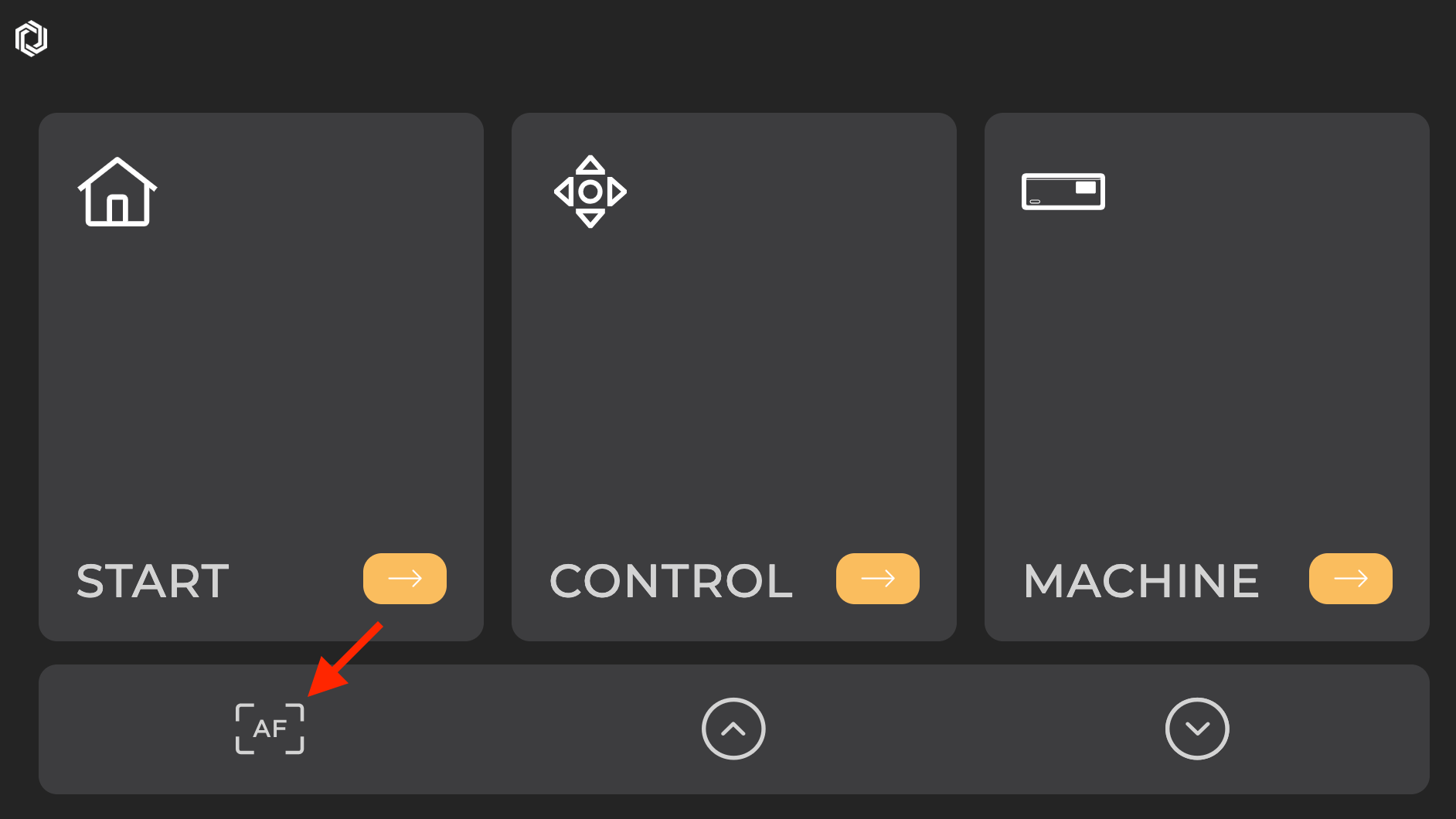

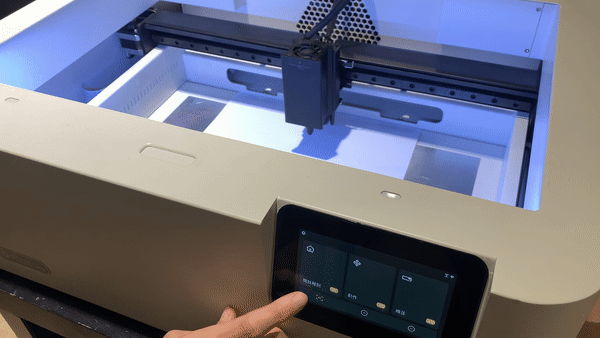

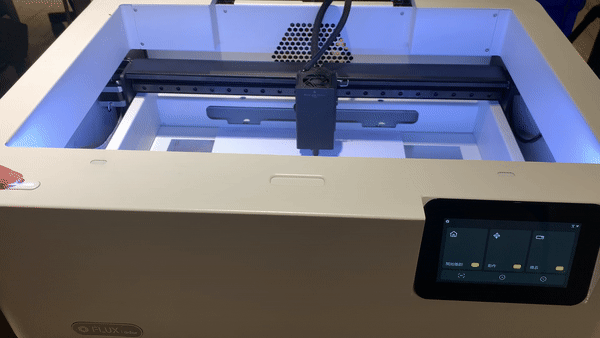

Eseguire la messa a fuoco utilizzando il pulsante AF sullo schermo o il pulsante fisico sul lato sinistro.
| Tenere premuto il pulsante AF sul pannello di controllo. | Fare doppio clic sul pulsante di messa a fuoco sul lato sinistro della macchina. |
|
|
|
Passo 25

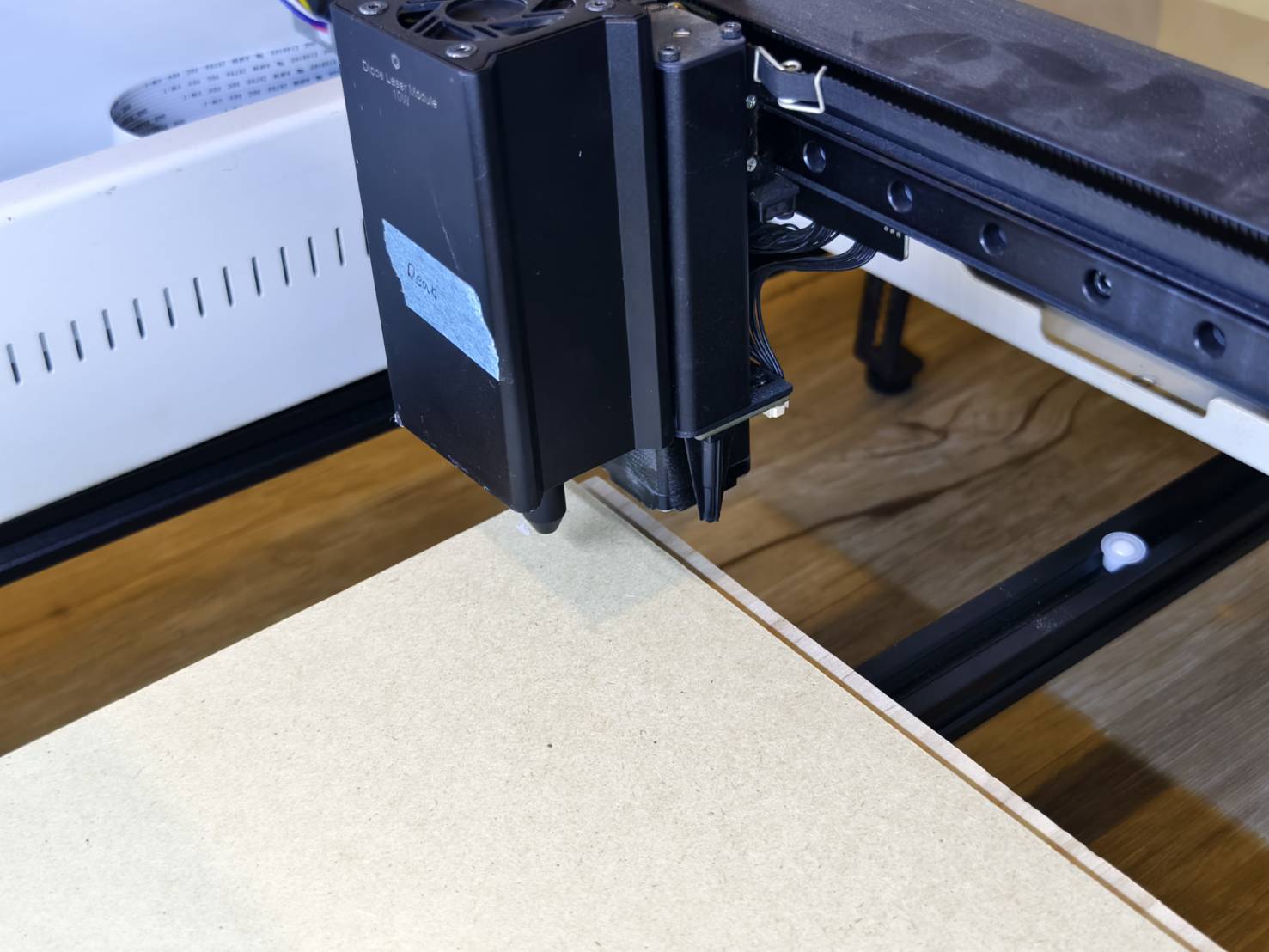

Spostare la testa del laser nell'area da incidere o tagliare, quindi chiudere il coperchio.
Passo 26

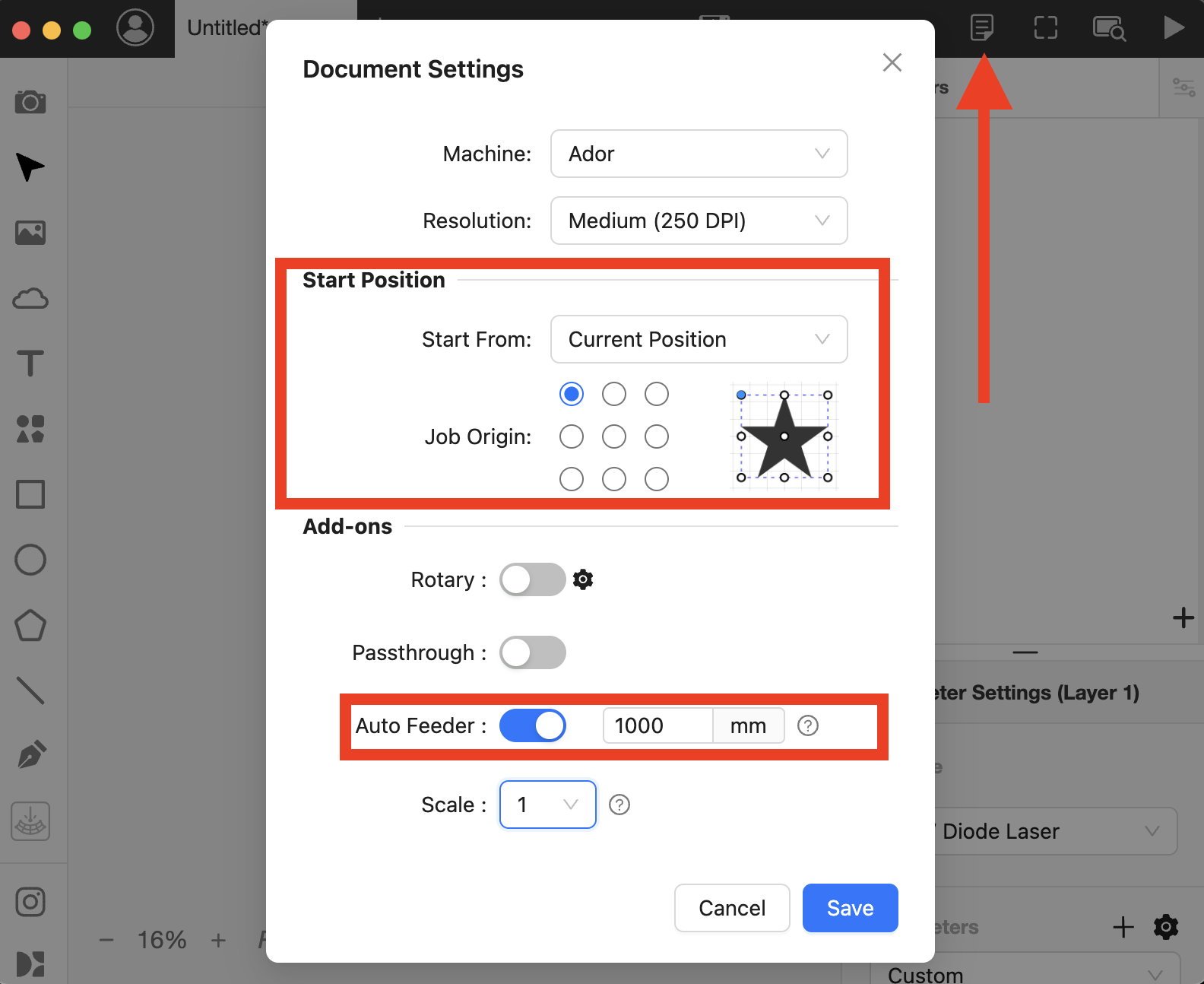

- Avviare Beam Studio e aprire le Impostazioni del documento.
- Impostare la Posizione di partenza sulla Posizione attuale e selezionare l'angolo in alto a sinistra.
-
Attivare la funzione di alimentazione automatica e inserire la lunghezza approssimativa del materiale.
Passo 27
Importare o creare un file.
Impostare i parametri corretti in base al materiale utilizzato.
Passo 28

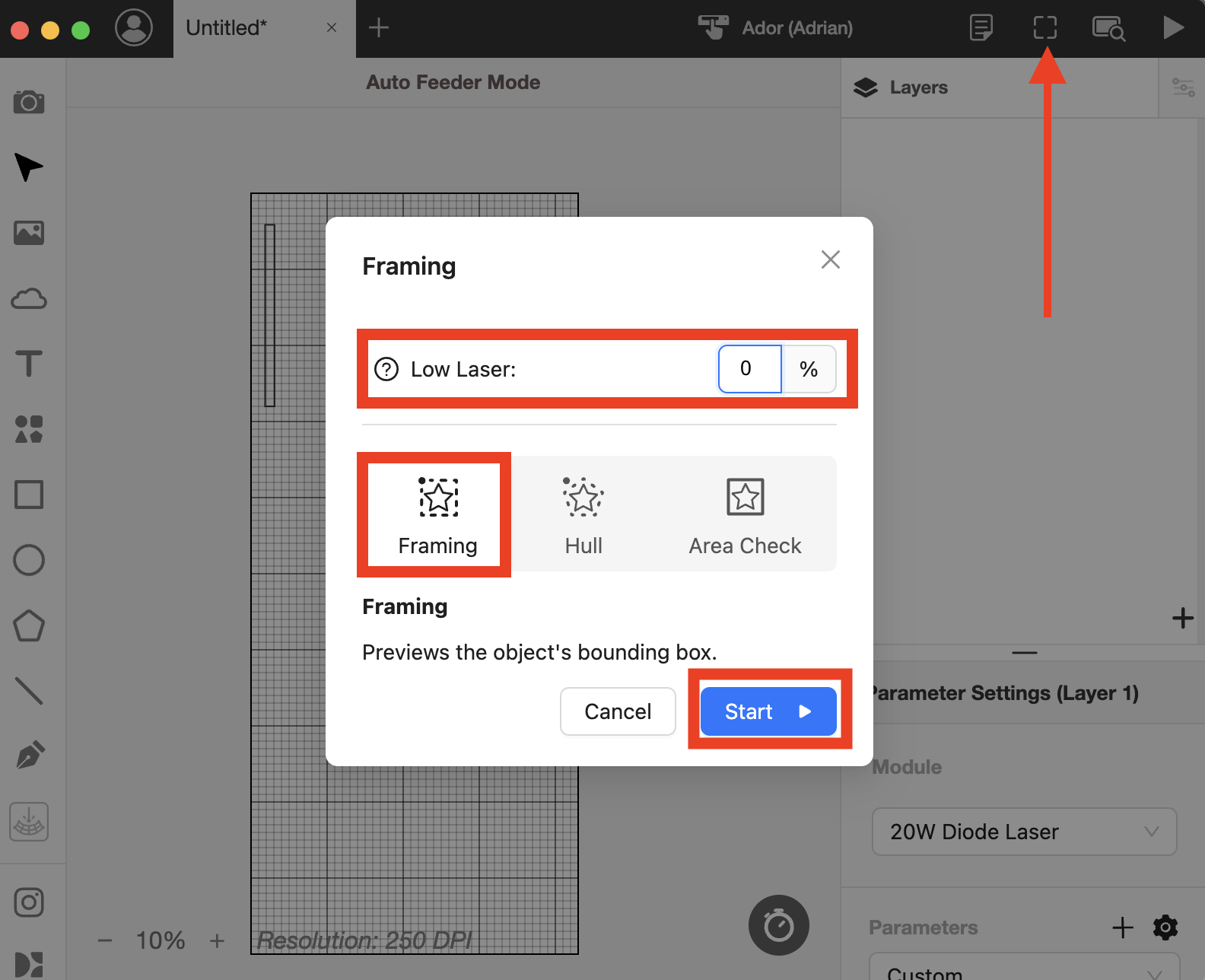

Utilizzare la funzione "Inquadratura" per visualizzare in anteprima il percorso di incisione.
La funzione "Laser a bassa potenza" permette di emettere un raggio laser a bassa intensità in base alla percentuale impostata.
Si consiglia di impostarla allo 0%. Altrimenti, il percorso di incisione potrebbe lasciare segni sul materiale.
Passo 29
Avviare il processo.
Passo 30
Verificare il risultato.
Se le dimensioni del risultato differiscono dal progetto, utilizzare la funzione "Scala" nelle impostazioni del documento in Beam Studio e riprovare.
Questa funzione consente di ingrandire o ridurre proporzionalmente le dimensioni del progetto.
- Ad esempio, se il rettangolo è impostato a 50 cm ma il risultato è di 25 cm, impostare la "Scala" a 2 per ingrandire il risultato di un fattore 2. (25 cm x 2 = 50 cm >> Risultato)
- Un altro esempio: se il rettangolo è impostato a 50 cm ma il risultato è di 100 cm, impostare la "Scala" a 0,5 per ridurre il risultato di un fattore 0,5. (100 cm x 0,5 = 50 cm >> Risultato)
#FINE
