Descrizione
Questo articolo ti guiderà attraverso il processo di avvio di un'attività di incisione con l'Auto Alimentatore.
Disimballaggio:
| Pacchetto Auto Alimentatore | |||
| # | Nome dell'articolo | Descrizione | Q.tà |
| 1 | Alimentatore | La parte principale che controlla il movimento del materiale e il percorso di incisione. | 1 pz |
| 2 | Guida | La parte dotata di ruote a sfera bianche integrate, che consentono al materiale di scorrere agevolmente. | 5 pz |
| 3 | Trave di fissaggio della guida | Sono le barre o travi da installare orizzontalmente per stabilizzare la struttura. | 1 pz |
| 4 | Cinghia | È la cinghia dentata che verrà montata sull'alimentatore, responsabile del suo movimento. | 1 pz |
| 5 | Morsetto per cinghia | È il dispositivo di ritenzione utilizzato per fissare la posizione della cinghia. | 2pcs |
| 6 | Connettore per binario | Viene utilizzato per collegare i binari e ottenere una lunghezza maggiore. | 6pcs |
| 7 | Rulli guida laterali | Sono utilizzati per impedire al materiale di deviare nella direzione sbagliata. | 1 set |
| 8 | Piattaforma per rulli guida laterali | È la piattaforma su cui verranno posizionati i rulli. La posizione delle piattaforme può essere regolata in base alle dimensioni del materiale. | 2pcs |
| 9 | Rialzo per binario | Può essere considerato come un piedino utilizzato per sollevare la struttura. | 5 pz |
| 10 | Adattatore | È l'adattatore del cavo con uno slot per il cavo della macchina e l'altro per il cavo dell'alimentatore. | 1 pz |
| 11 | Magnete per binario | Lo scopo di questo componente è limitare la posizione del materiale in modo simile ai rulli. Viene anche utilizzato per fissare la struttura alla macchina. | 4 pezzi |
| 12 | Staffa di posizionamento a L | Il magnete verrà installato sulla staffa per aderire alla macchina. | 2pcs |
| 13 | Dado a T M5 | Sarà il dado per il magnete. | 4 pezzi |
| 14 | Morsetto per guida | Questo verrà utilizzato per fissare il setup sulla macchina. Alcuni setup non richiederanno questa parte. | 1 pz |
| 15 | Cavo | Il cavo per collegare la macchina all'adattatore. | 1 pz |
| 16 | Vite M5*6 | Vite corta | 6pcs |
| 17 | Vite M5*12 | Vite media | 6pcs |
| 18 | Vite M5*22 | Vite lunga | 6pcs |
| 19 | Cacciavite esagonale M4 | Questo utensile viene utilizzato per l'installazione del setup. | 1 pz |
| 20 | Chiave esagonale da 2,5 mm | Questo utensile viene utilizzato per l'installazione del setup. | 1 pz |
| 21 | Chiave esagonale da 2 mm | Questo utensile viene utilizzato per l'installazione del setup. | 1 pz |
| 22 | Chiave a forchetta da 10 mm | Questo utensile viene utilizzato per regolare o sostituire la ruota dell'alimentatore. | 1 pz |
| 23 | Ruota a sfera bianca | Questo è il ricambio per le ruote a sfera bianche integrate nelle guide. | 3pz |
| Pacchetto di estensione | |||
| # | Nome dell'articolo | Descrizione | Q.tà |
| 1 | Guida | La parte dotata di ruote a sfera bianche integrate, che consentono al materiale di scorrere agevolmente. | 6pcs |
| 2 | Connettore per binario | Viene utilizzato per collegare i binari e ottenere una lunghezza maggiore. | 6pcs |
| 3 | Trave di fissaggio della guida | Sono le barre o travi da installare orizzontalmente per stabilizzare la struttura. | 2pcs |
| 4 | Rialzo per binario | Può essere considerato come un piedino utilizzato per sollevare la struttura. | 5 pz |
| 5 | Vite M5*6 | Vite corta | 8pz |
| 6 | Vite M5*22 | Vite lunga | 6pcs |
| 7 | Vite M5*25 | Vite extra lunga | 4 pezzi |
| 8 | Cinghia da 3m (300mm) | Questa cinghia sostituirà quella originale nella configurazione più lunga. | 1 pz |
| 9 | Cavo di prolunga | Questo cavo servirà per estendere il cavo dell'alimentatore nella configurazione più lunga. | 1 pz |
| 10 | Ruota a sfera bianca | Questo è il ricambio per le ruote a sfera bianche integrate nelle guide. | 3pz |
Fase 1
Rimuovere la base metallica di Ador.
Svitare queste due viti per rimuovere la base metallica.
Rimuovere la base metallica sollevando leggermente la macchina ed estraendola direttamente.
Fase 2
Spegnere la macchina e scollegare il cavo di alimentazione.
Fase 3
Individuare la guida principale (quella con la cinghia) e rimuovere i connettori della guida.
(Altri connettori della guida potrebbero trovarsi su altre guide.)
Passo 4
Rilasciare la cinghia e individuare il suo lato lungo.
Allentare il fermo della cinghia utilizzando la chiave a brugola piccola.
| Lato Corto della Cinghia | Lato Lungo della Cinghia |
Nel frattempo, si prega di serrare il fermo della cinghia sul lato corto.
Passo 5
Preparare l'alimentatore e la guida principale.
Inserire la guida principale nella puleggia facendo entrare prima il lato lungo della cinghia.
Agganciare la cinghia verso l'alto sull'ingranaggio e guidarla verso il basso, formando una forma a punta.
È fondamentale inserirla in questa direzione, assicurandosi che il lato lungo della cinghia rimanga sullo stesso lato della superficie piana dell'alimentatore.
Passo 6

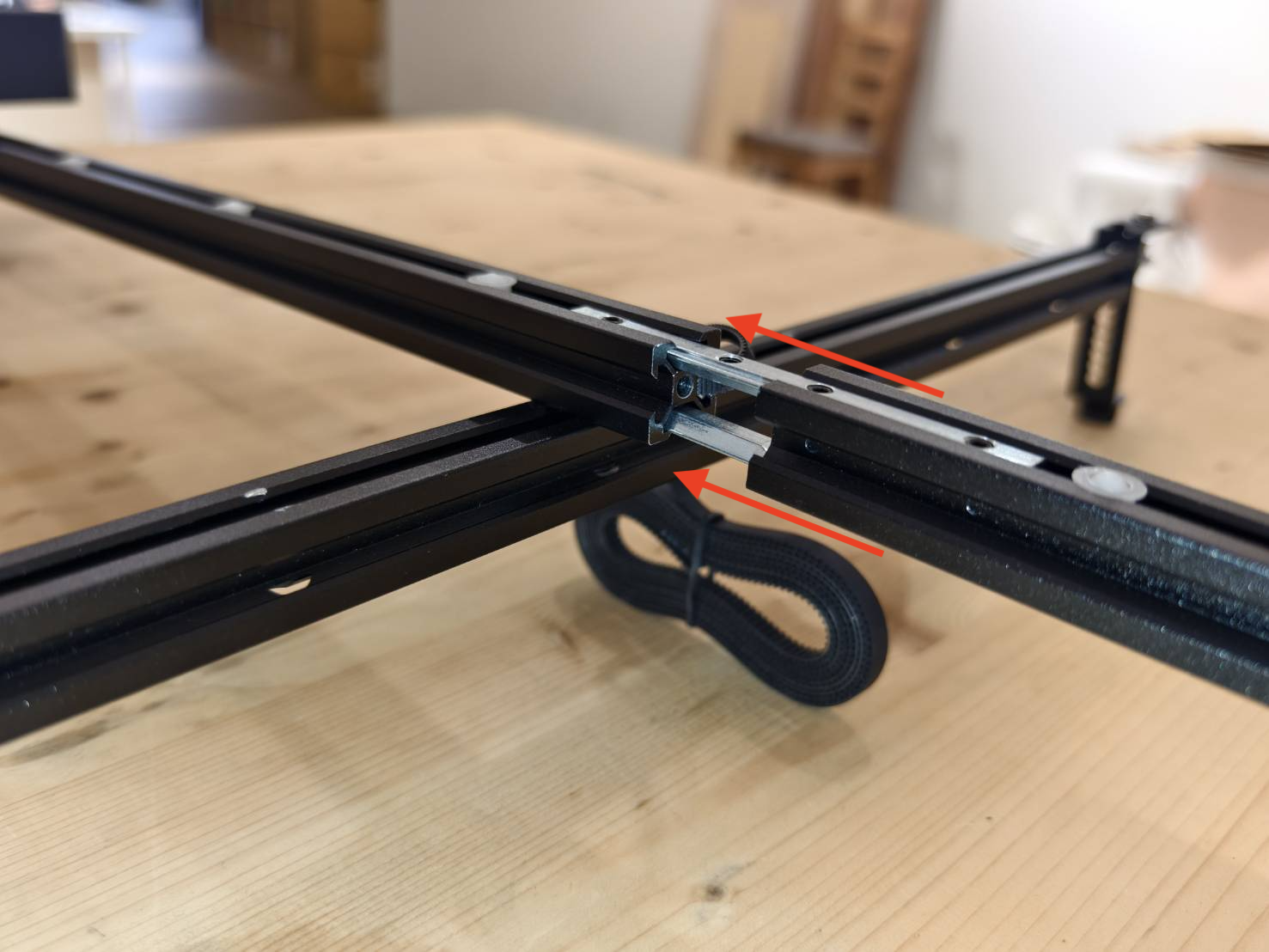

Preparare due connettori per la guida e una guida di estensione (con ruote a sfera bianche).

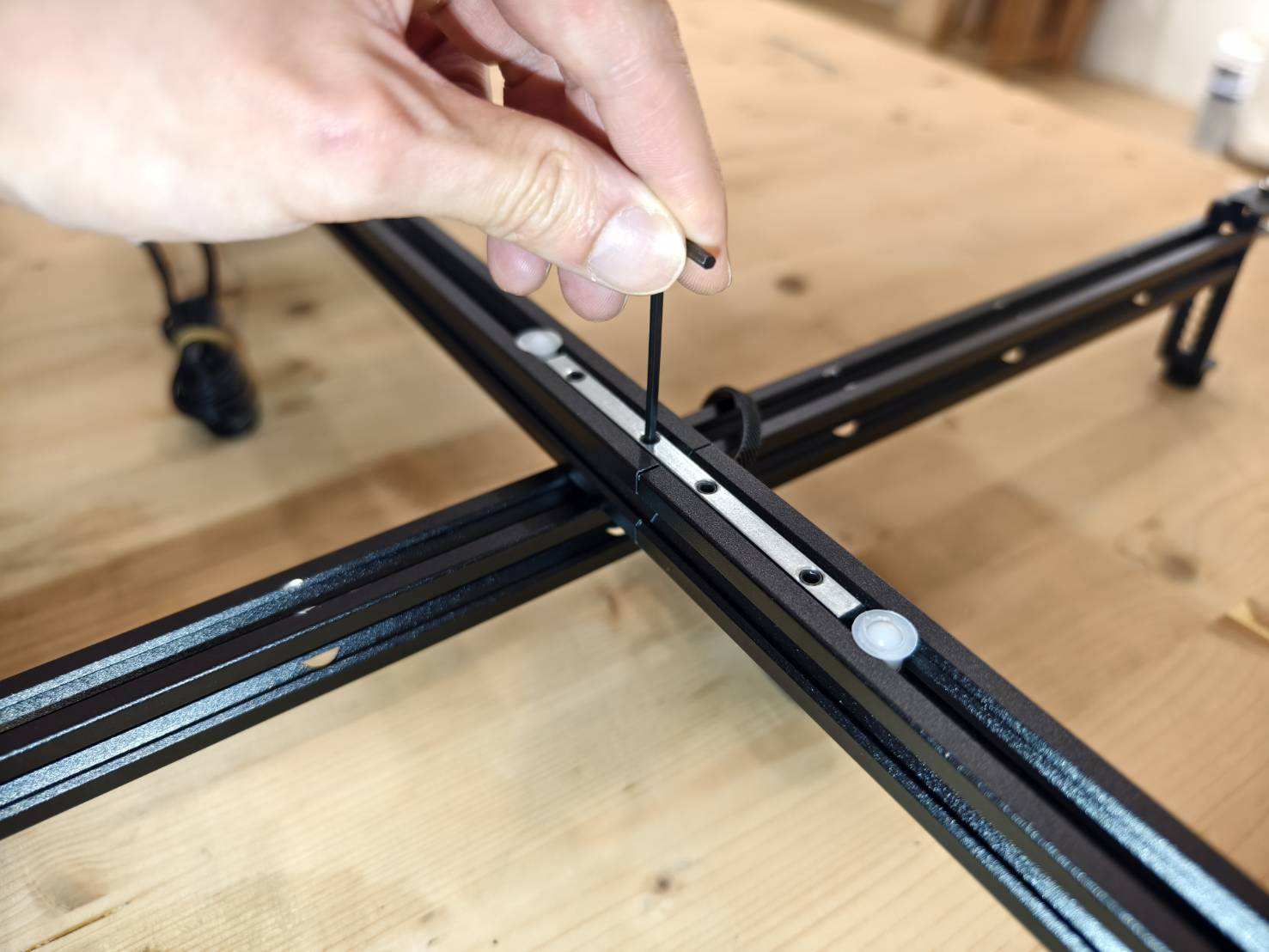

Ogni blocco ha quattro viti. Fissare due viti sulla guida principale e due sulla guida di estensione per ottenere un fissaggio saldo.
(Nota: Assicurarsi che la guida di estensione abbia ruote bianche, poiché queste servono per il movimento degli alimentatori. I connettori devono essere posizionati sullo stesso lato delle ruote bianche e nella parte inferiore di esse.)
Passo 7
Fissare la cinghia sul lato lungo con il fermo della cinghia rimosso in precedenza.
(Assicurarsi che la cinghia sia ben tesa prima di fissarla.)
Verificare che la cinghia sia correttamente agganciata alla puleggia. In caso contrario, rimuovere il fermo della cinghia e reinserire l'alimentatore.
Passo 8
Preparare una guida e una vite M5x22.
Fissare la guida alla trave in prossimità del foro centrale della vite.
Passo 9
Preparare una guida e una vite lunga (M5x22).
Fissare la guida alla trave in prossimità del foro centrale della vite.
Passo 10
Preparare 2 rialzi per guide e 2 viti medie (M5x12).
Installare i rialzi per guide su entrambi i lati della trave di fissaggio della guida, con la vite serrata a mano rivolta verso il lato dell'alimentatore.
Passo 11
Preparare due guide.
Installare le due guide sulla parte superiore delle gambe di supporto su entrambi i lati, con i rulli bianchi rivolti verso il basso. Fissarle utilizzando le viti serrate a mano.
Passo 12
Preparare 2 rialzi per guide.
Installare i rialzi per guide sotto i bordi delle guide su entrambi i lati e fissarli utilizzando viti serrate a mano.
Passo 13
Preparare 2 magneti per guide e viti M5*22.
Installare i magneti per guide sul bordo superiore dei due lati della guida, assicurandosi che il lato magnetico argentato sia rivolto verso l'alimentatore.
Passo 14
Preparare 2 magneti per guide, 2 viti medie (M5x12) e 2 dadi a T.
Assemblare i dadi e le viti, ma non serrarli completamente; assicurarsi solo che le viti siano inserite.
Quindi, installare i blocchi magnetici sulla parte superiore della trave di fissaggio della guida, fissandoli temporaneamente. La loro posizione verrà regolata nelle fasi successive.
Se l'intera struttura non è a livello o la superficie del piano di lavoro non è piatta, è possibile regolare l'altezza dei supporti di rialzo.
Passo 15
Preparare due piattaforme per i rulli di guida laterali.
Quindi installarle sulla trave di fissaggio centrale della guida, rivolte all'indietro, verso il lato dell'alimentatore.
Si prega di installare prima le due piattaforme nelle posizioni più esterne.
Le piattaforme possono essere spostate e potrebbero essere riposizionate in base alla larghezza del materiale, come verrà spiegato più avanti in questo articolo.
Passo 16
Preparare due connettori per la guida e una guida di estensione (con ruote a sfera bianche).
Estendere la guida e il connettore della guida verso la parte posteriore.

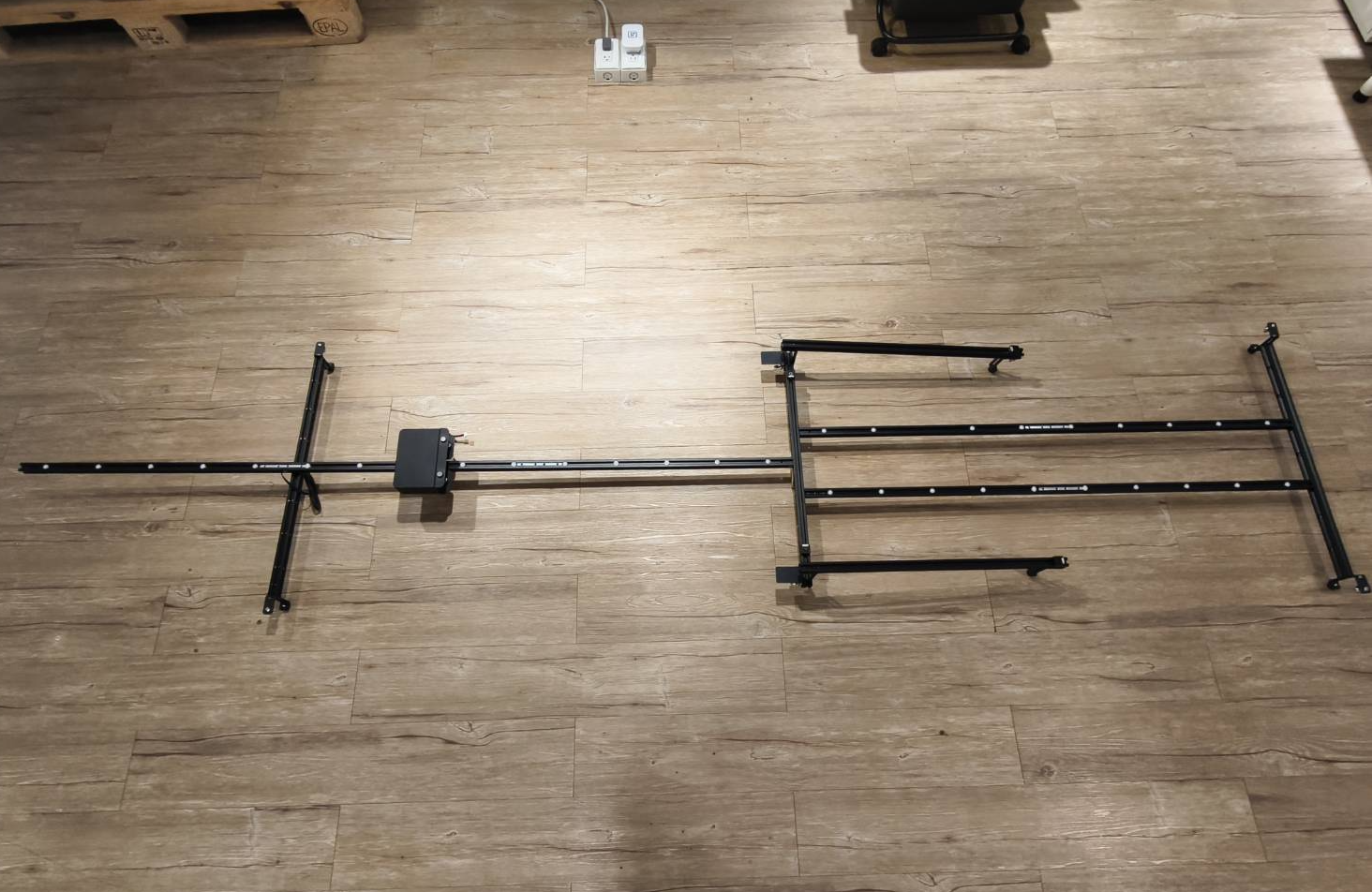

Passo 17

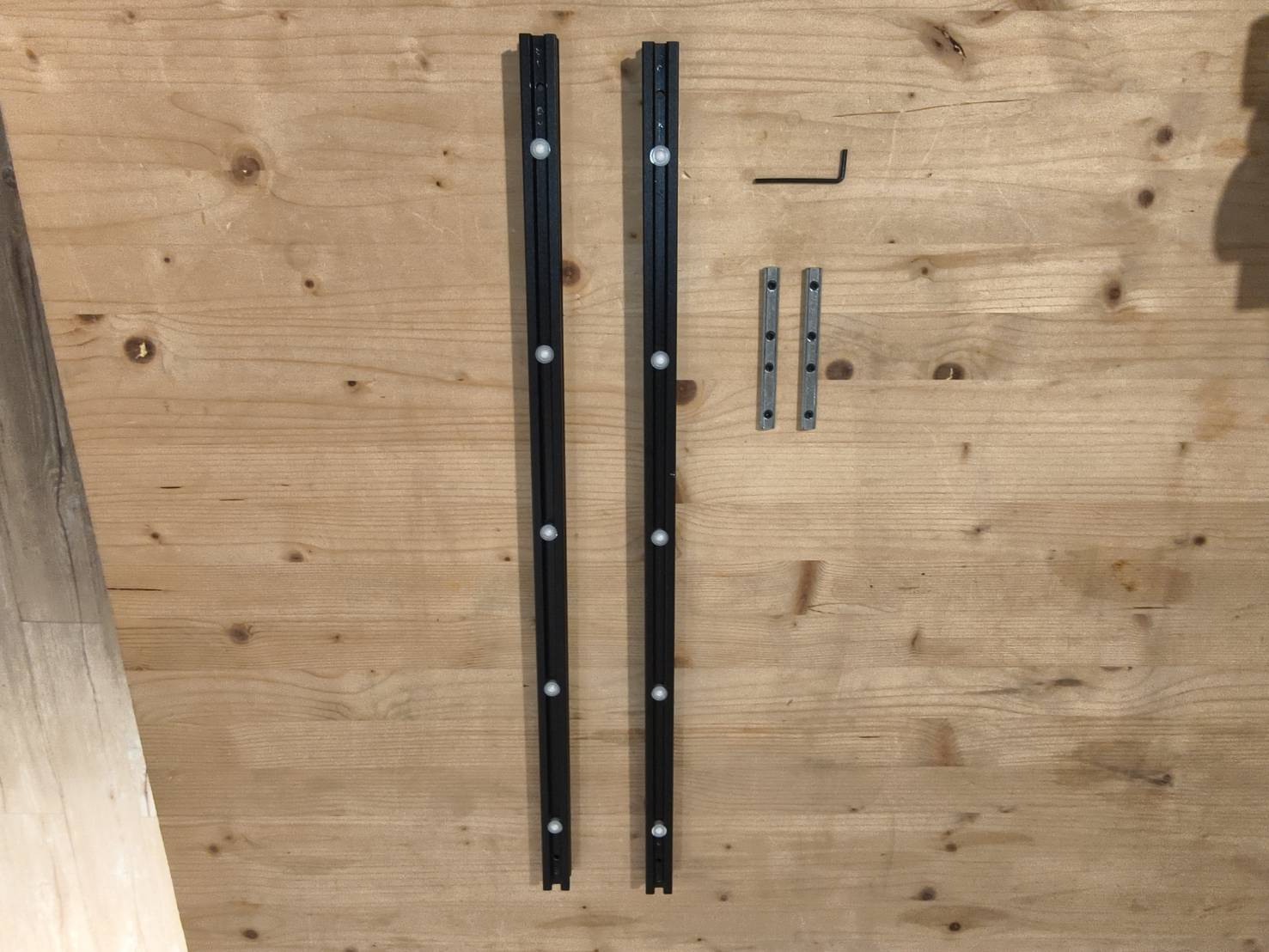

Preparare 2 guide e 2 connettori per guide.
Quindi estendere le guide collegandole con i connettori per guide.
Passo 18
Preparare 2 travi di fissaggio della guida, 4 rialzi per guide e 4 viti corte (M5*6).

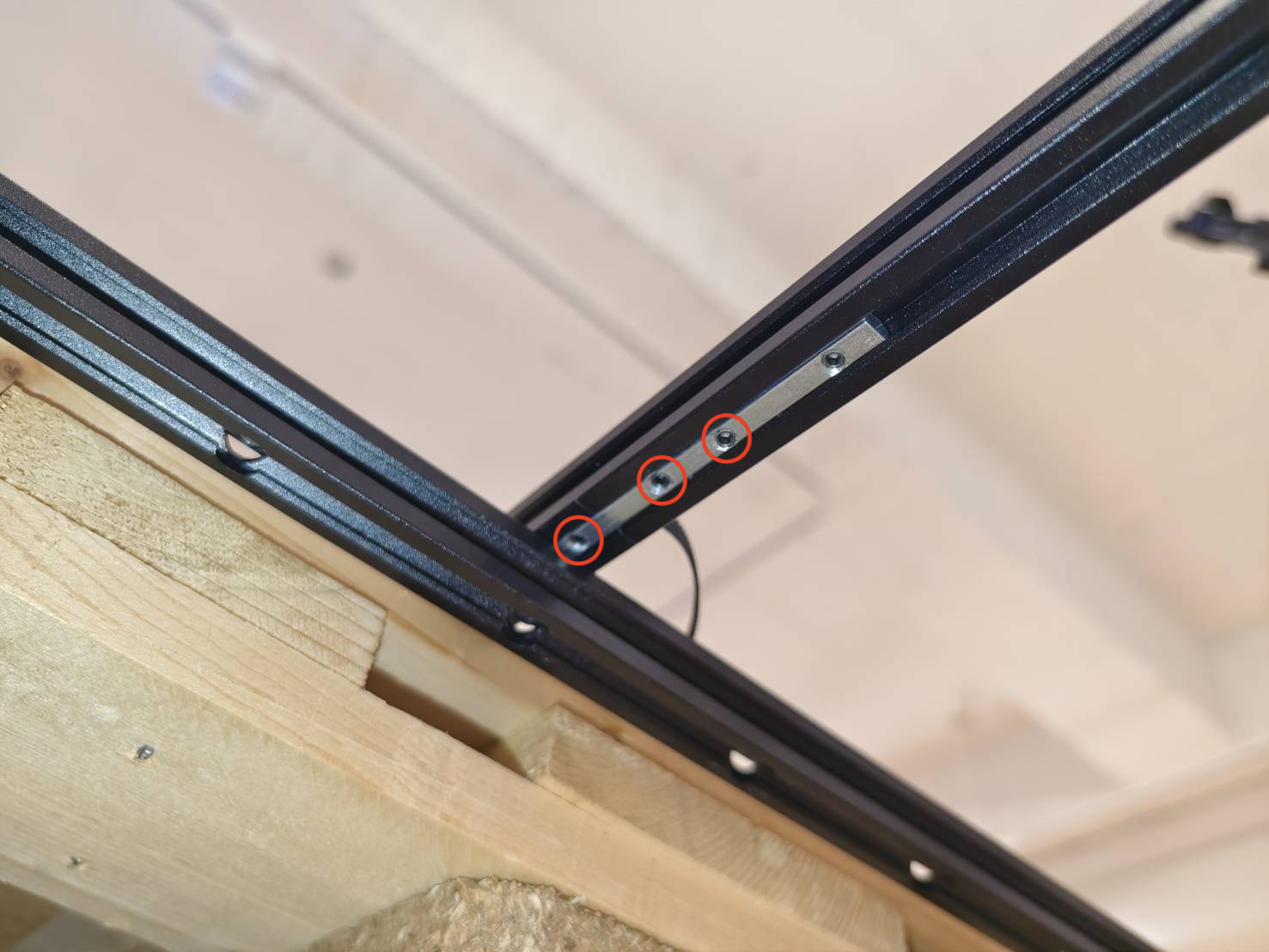

Utilizzare le viti corte per fissare i rialzi per guide a entrambe le estremità di ciascuna trave di fissaggio della guida. Si otterranno due set di assemblaggi trave di fissaggio della guida + rialzo per guide.
Seguire i passaggi seguenti per l'installazione:
Assicurarsi che quando la trave di fissaggio della guida è in posizione verticale, i fori delle viti si trovino sui lati, non sulla parte superiore o inferiore.
Se i fori non si trovano sui lati, allentare le viti, ruotare i rialzi per guide, quindi serrare nuovamente le viti.
Passo 19

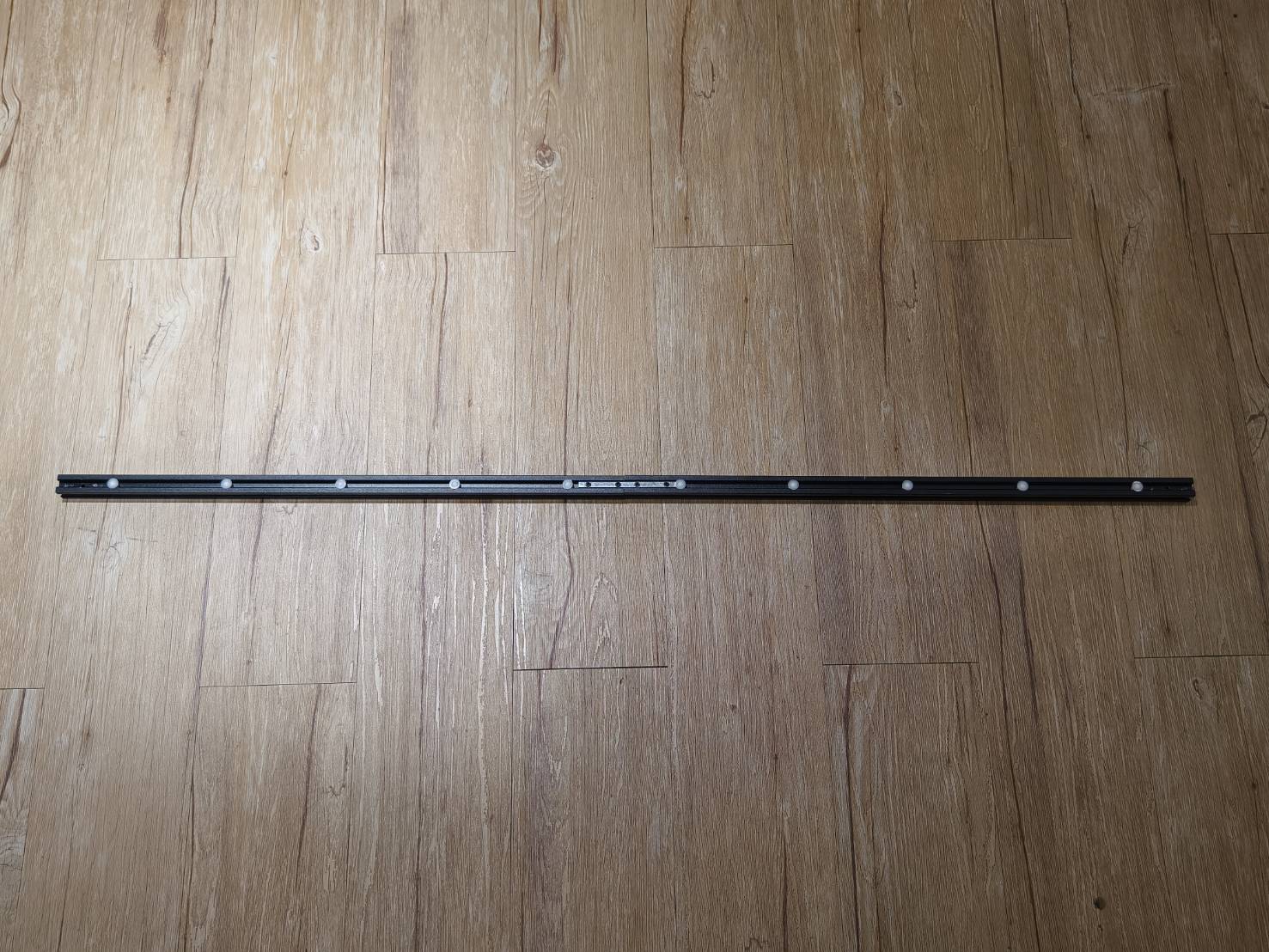

Preparare 1 guida di estensione e 1 vite lunga (M5x22).

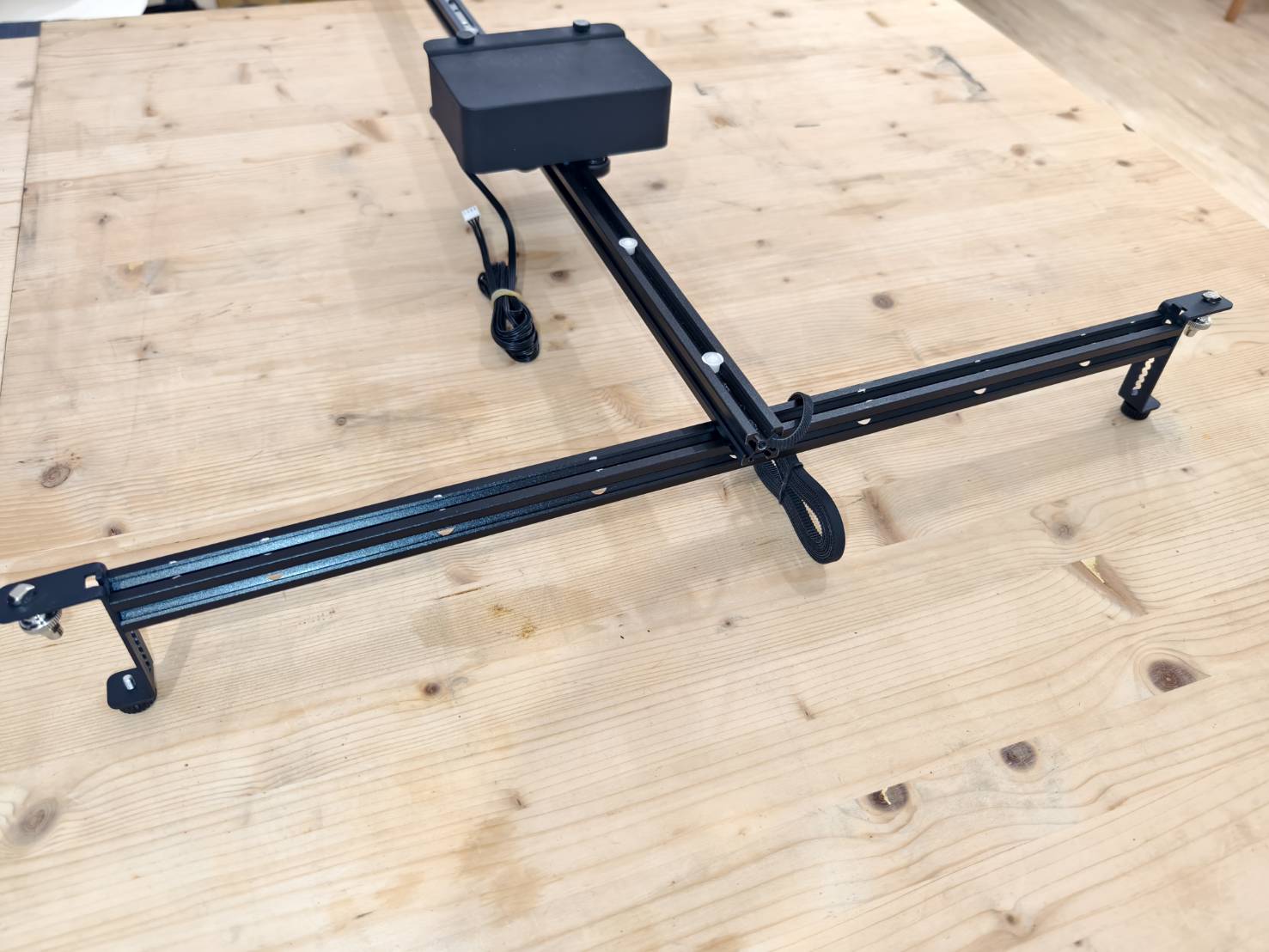

Installare la guida di estensione sulla trave di fissaggio, utilizzando il foro della vite vicino al centro.
Passo 20
Preparare 1 set di piedini per la trave della guida e 2 viti lunghe (M5x22).
Installarlo sull'altro lato per fissarlo, con il piedino nero della trave rivolto verso il basso.
Se la struttura complessiva non è in bolla, è possibile regolare l'altezza dei piedini o modificare direttamente le posizioni delle viti per alzare o abbassare l'altezza. Entrambe le gambe di supporto devono essere regolate di conseguenza.
Passo 21
Preparare una guida di estensione e una vite lunga (M5x26).
Innanzitutto, ruotare la trave di fissaggio della guida in modo che, quando è in posizione verticale, i fori delle viti siano rivolti verso l'alto.

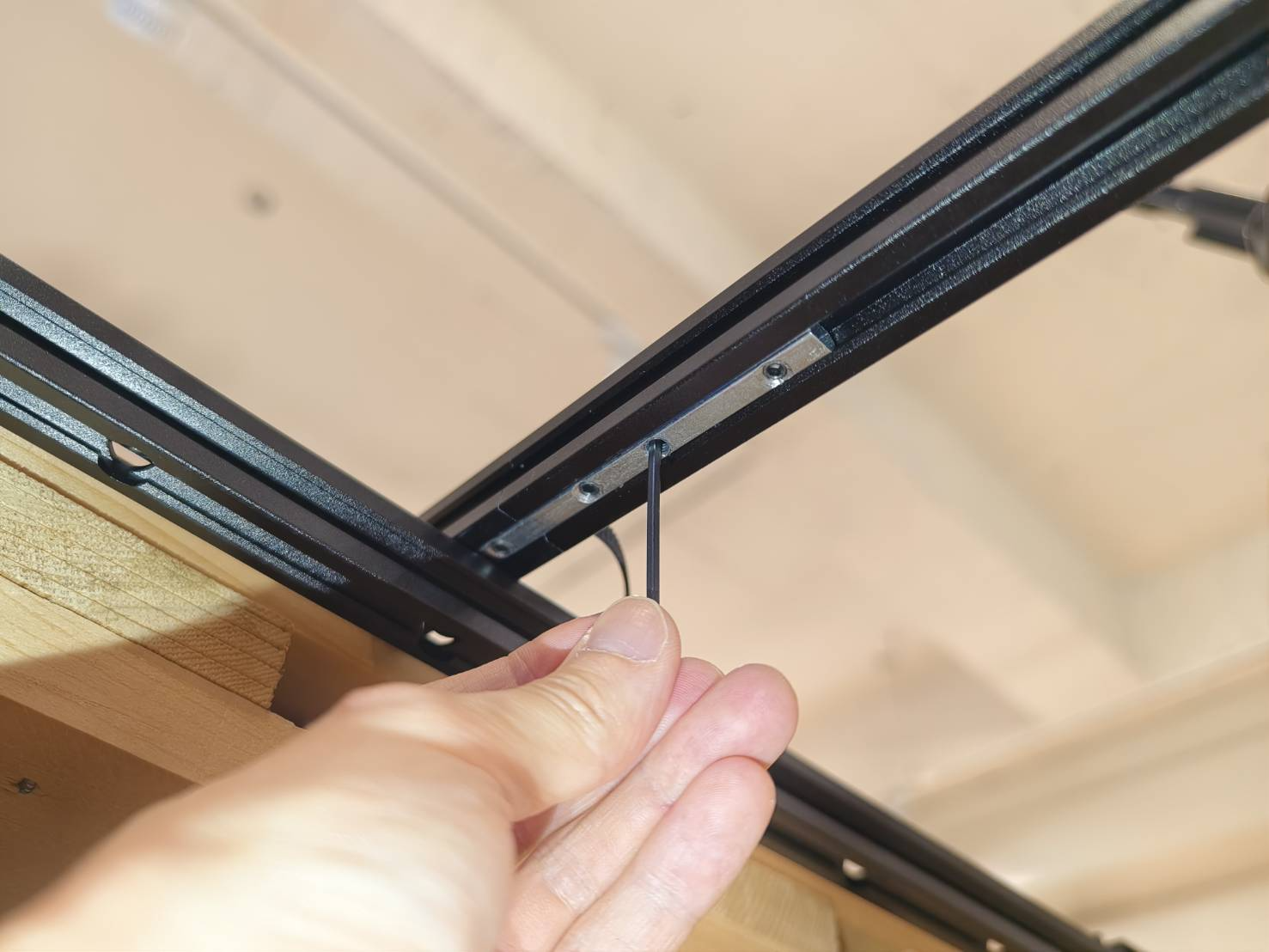

Installare le travi di fissaggio sotto le guide, inserendo le viti dal basso verso l'alto.
Se la struttura complessiva non è in bolla, è possibile regolare l'altezza dei piedini o modificare direttamente le posizioni delle viti per alzare o abbassare l'altezza. Entrambe le gambe di supporto devono essere regolate di conseguenza.
Passo 22
Rimuovere il morsetto della cinghia.
(Il video è stato registrato con una configurazione diversa; ignorare le altre due guide e concentrarsi solo sulla rimozione del fermo della cinghia dalla guida principale.)
Passo 23
Preparare due connettori per la guida e una guida di estensione (con ruote a sfera bianche).
Collegare la guida alla guida principale ed estenderla verso la parte posteriore.
Per il connettore sul lato inferiore, uno dei fori delle viti sarà bloccato dalla vite della trave di fissaggio della guida, quindi è necessario fissare solo tre viti.
Passo 24
Individuare il morsetto della cinghia precedentemente rimosso.
Utilizzare il morsetto per fissare la cinghia. Assicurarsi che la cinghia sia orientata correttamente, con il lato dentato rivolto verso l'interno.
Passo 25
Preparare un rialzo per guida e una vite media (M5\*12).
Quindi, installare il rialzo per guida nella parte posteriore della guida.
Se la struttura complessiva non è in piano, è possibile regolare l'altezza dei piedini o modificare direttamente le posizioni delle viti per alzare o abbassare entrambe le gambe di supporto.
Passo 26

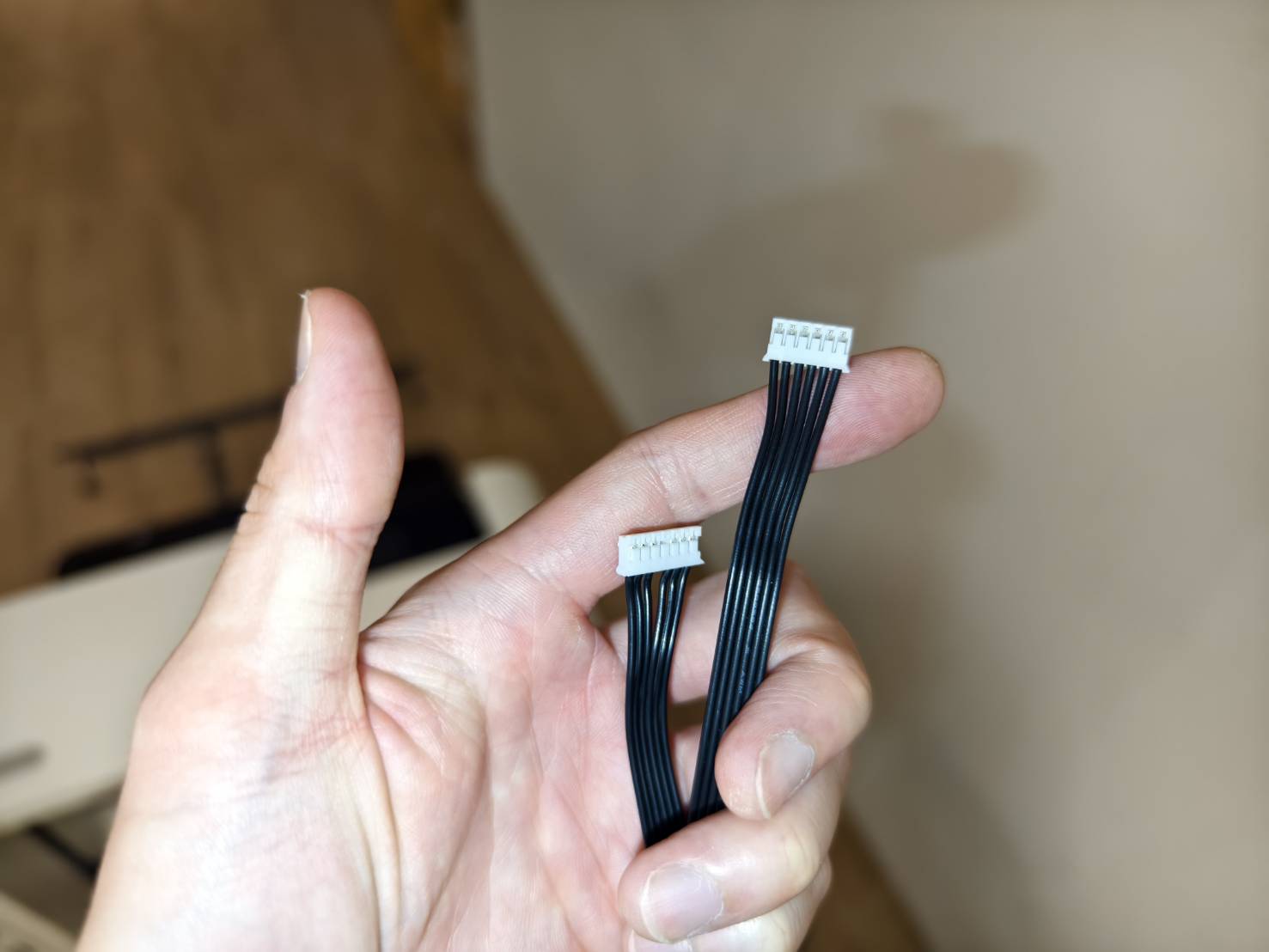

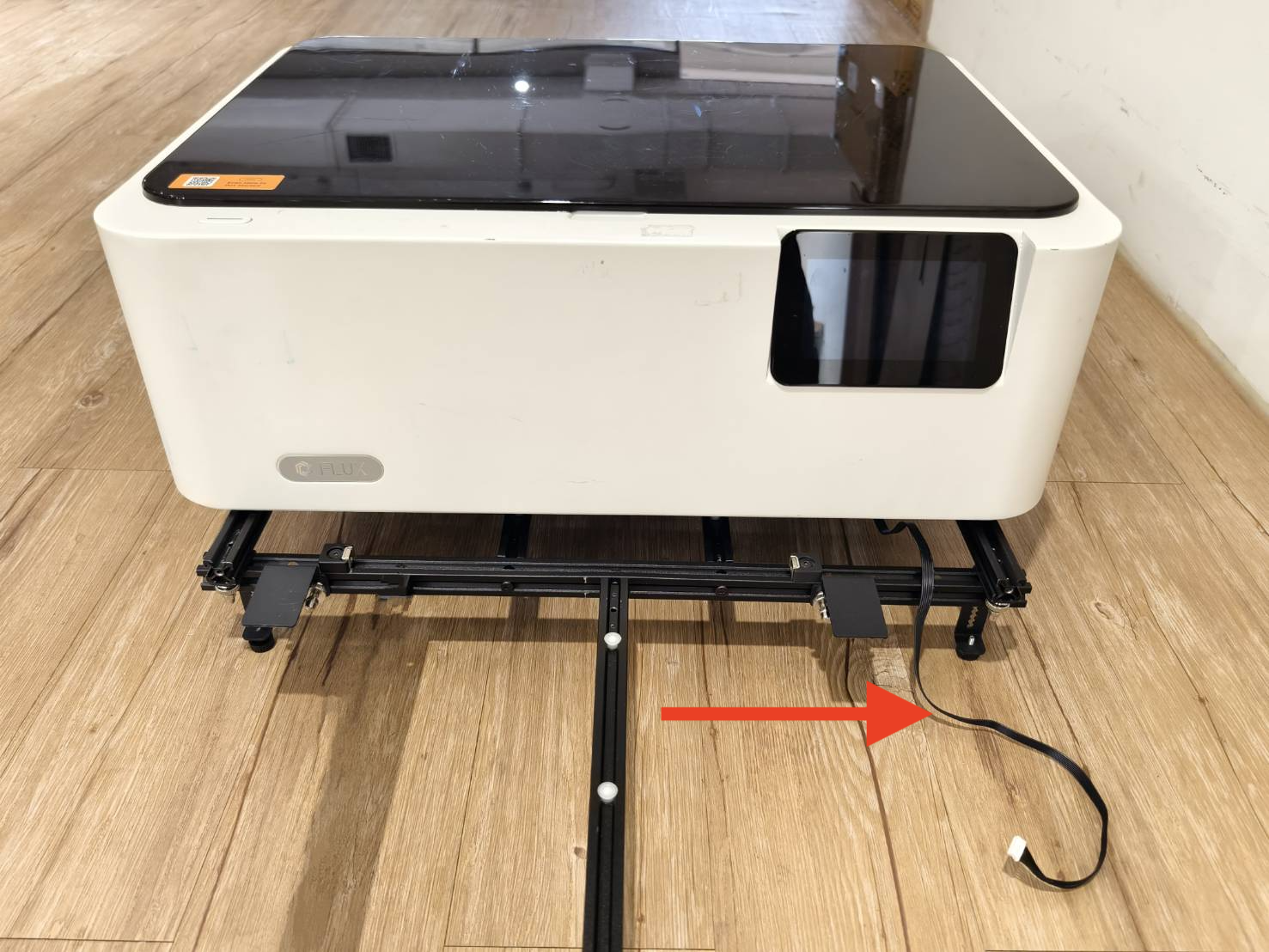

Estrarre il cavo di collegamento.

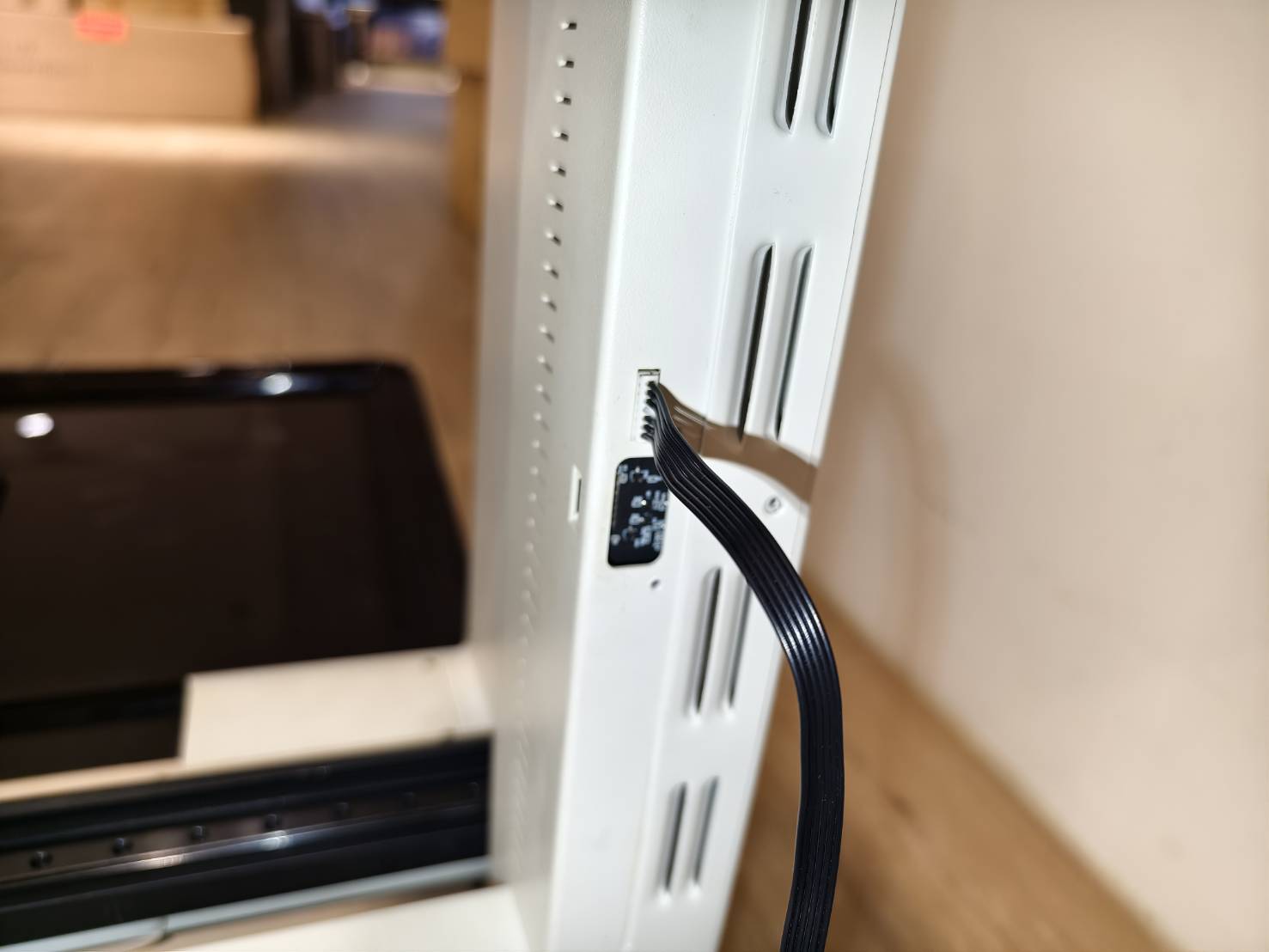

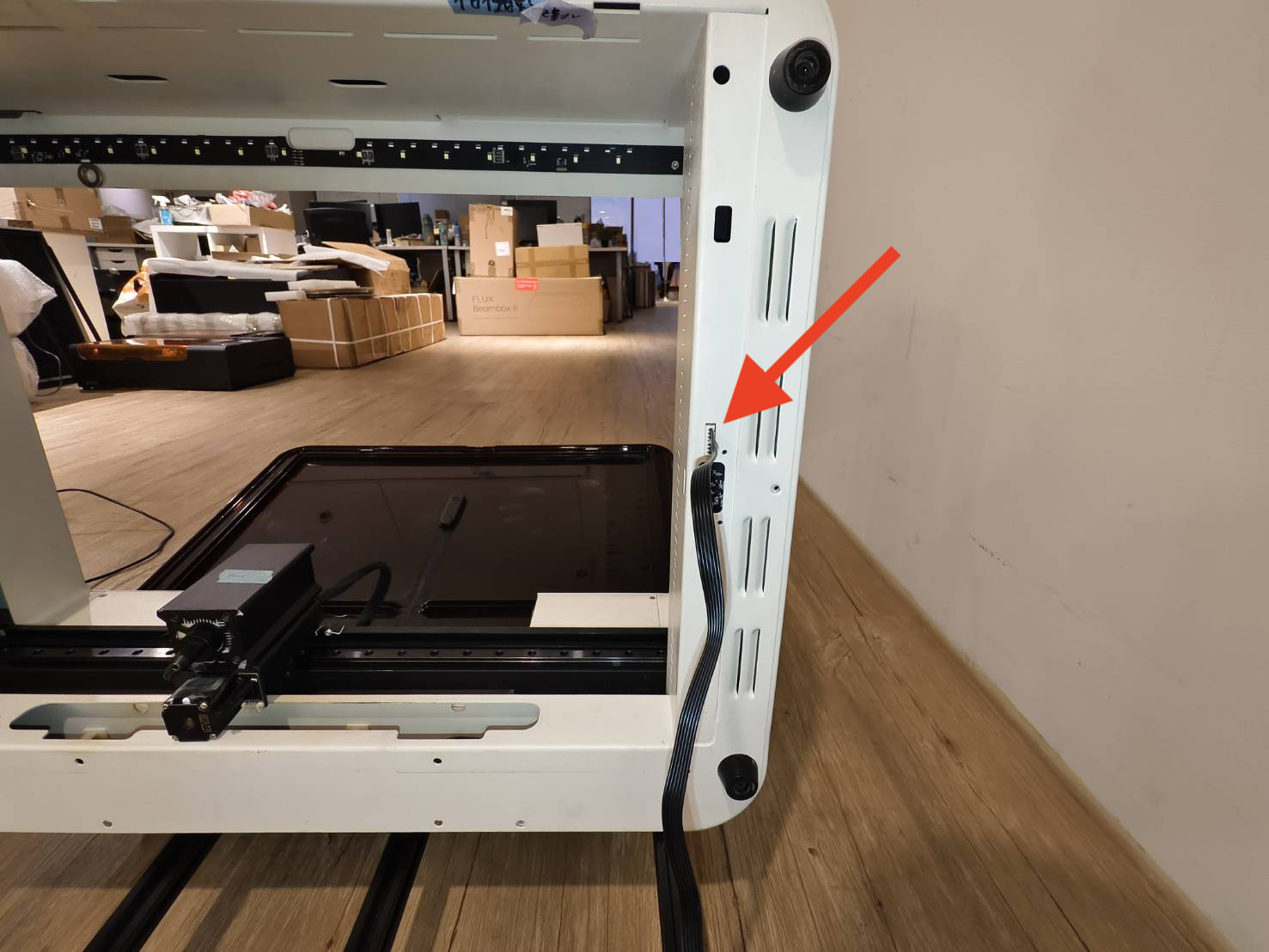

Capovolgere la macchina per localizzare la presa, quindi inserire il connettore.
Passo 27

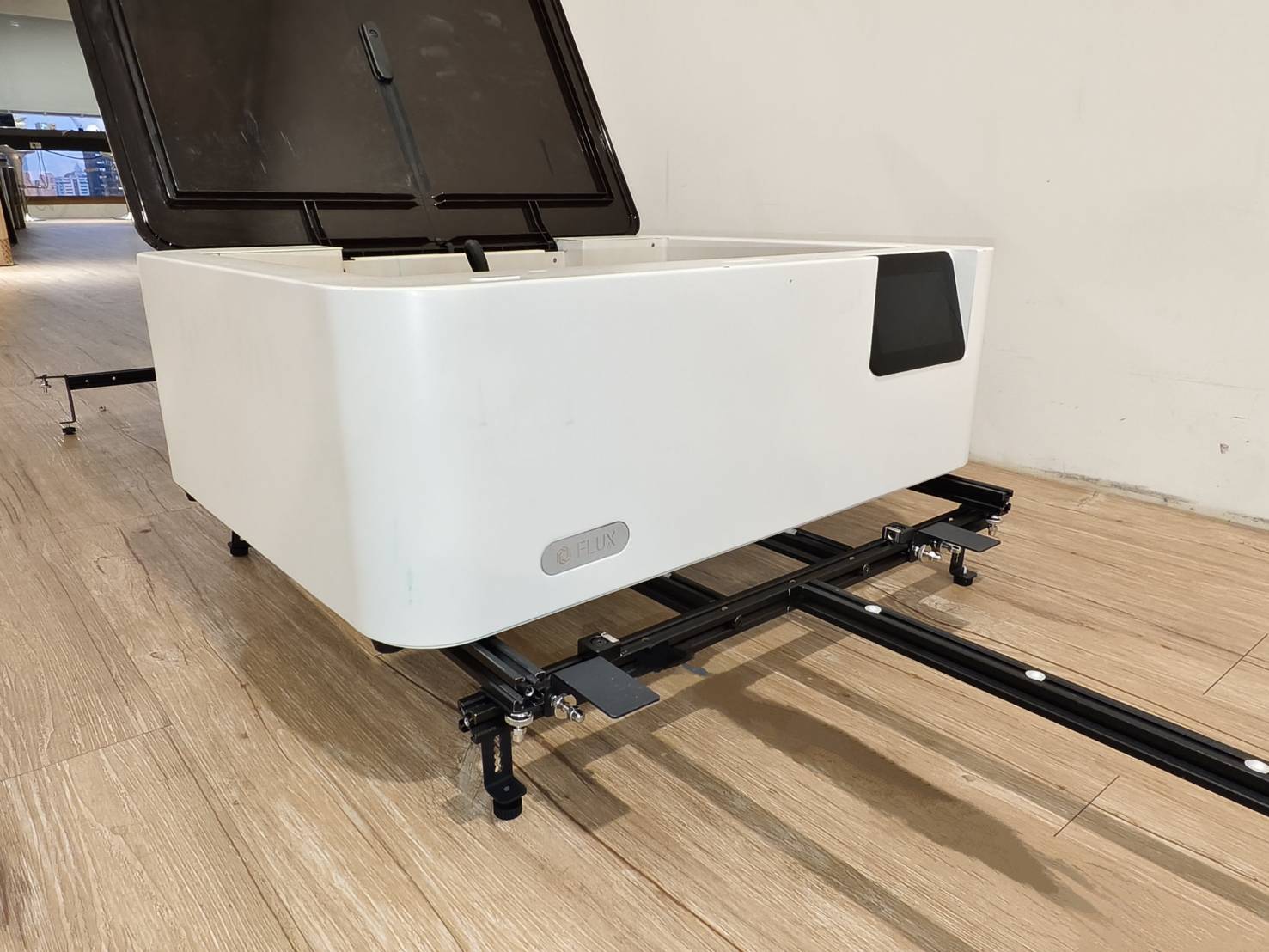

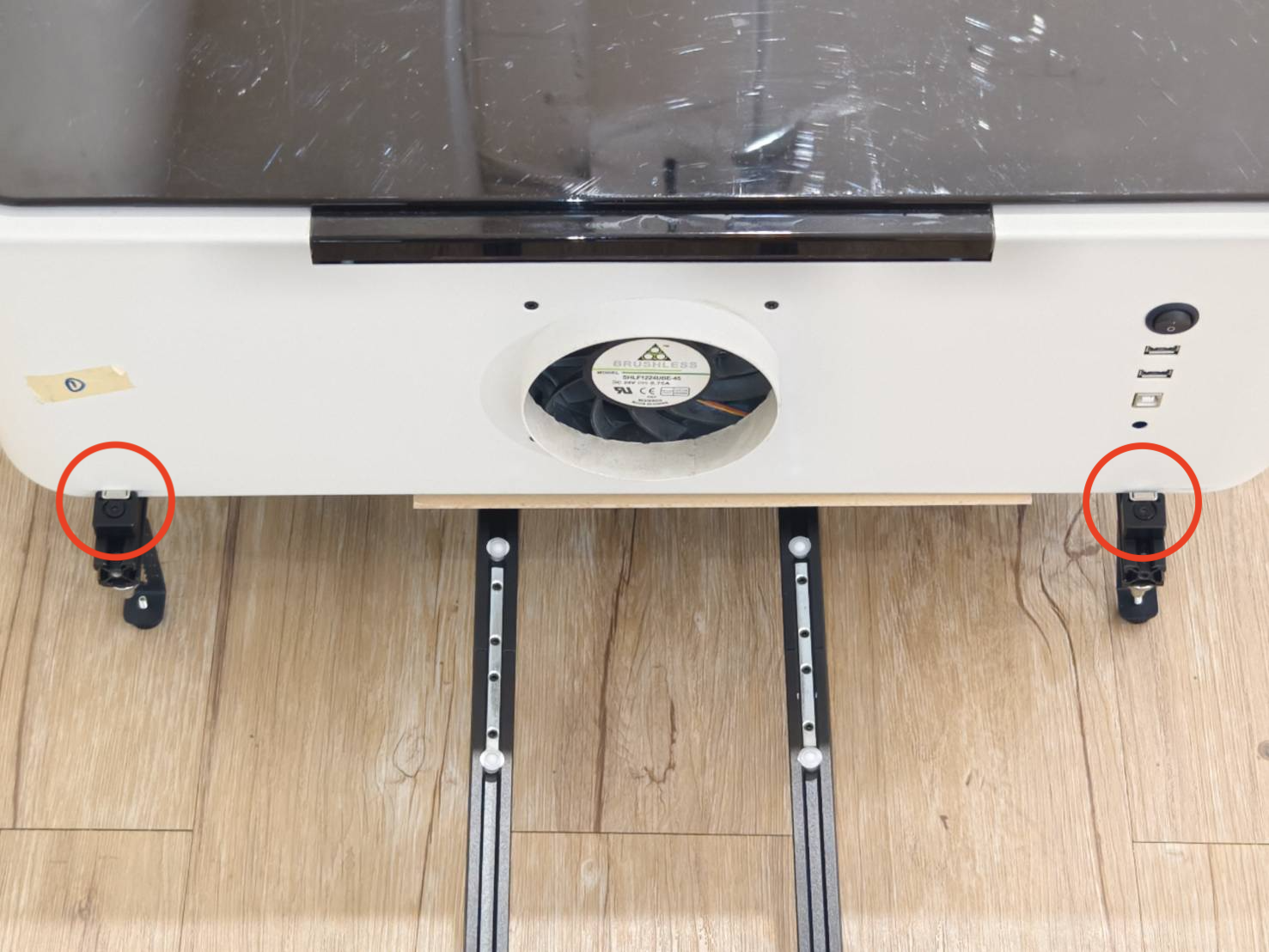

Posizionare la macchina sull'alimentatore, come mostrato nell'immagine sottostante.。
Assicurarsi che la macchina non prema sul cavo del connettore.
Assicurarsi che il magnete sia saldamente fissato all'involucro della macchina.
Passo 28

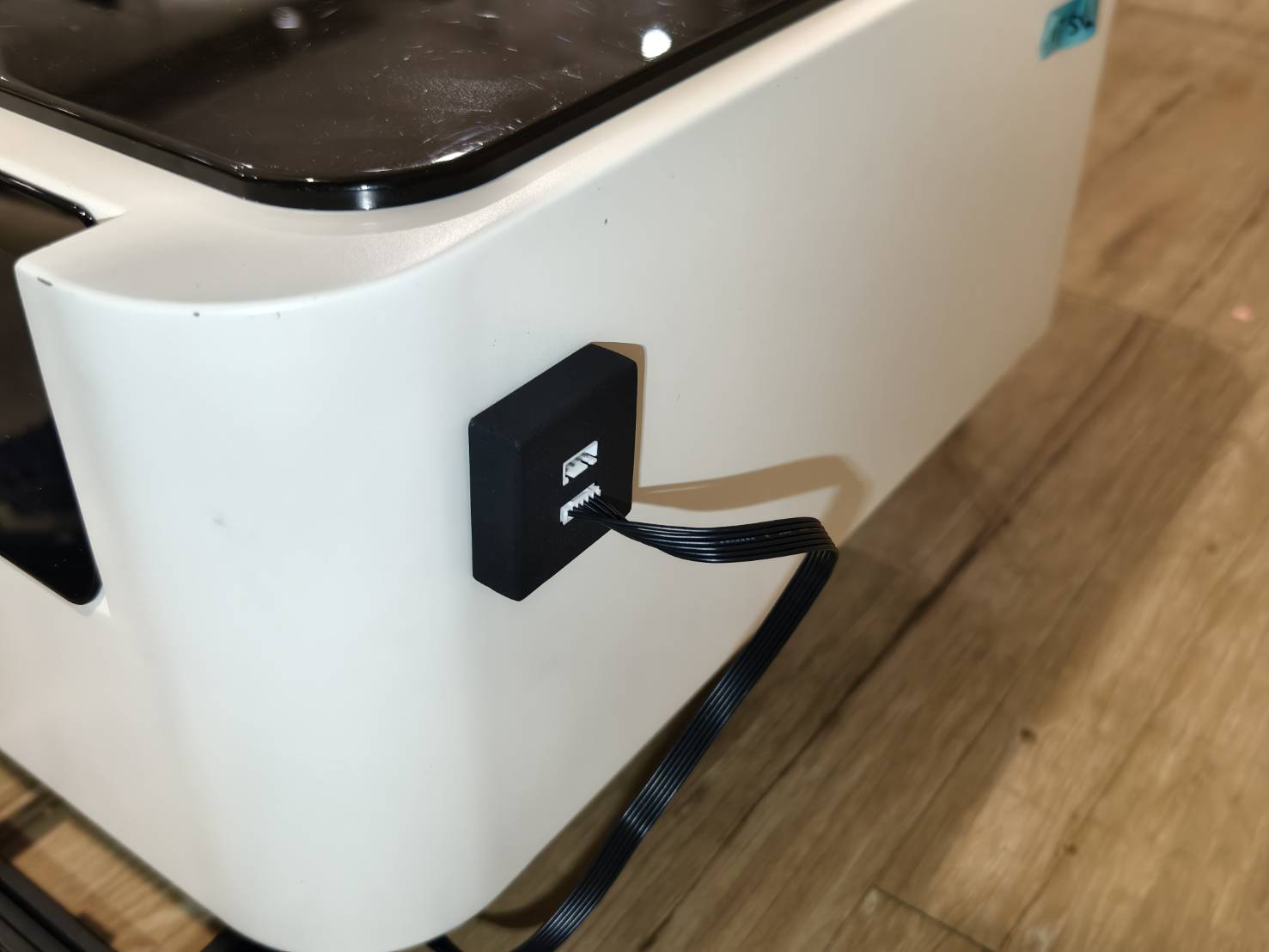

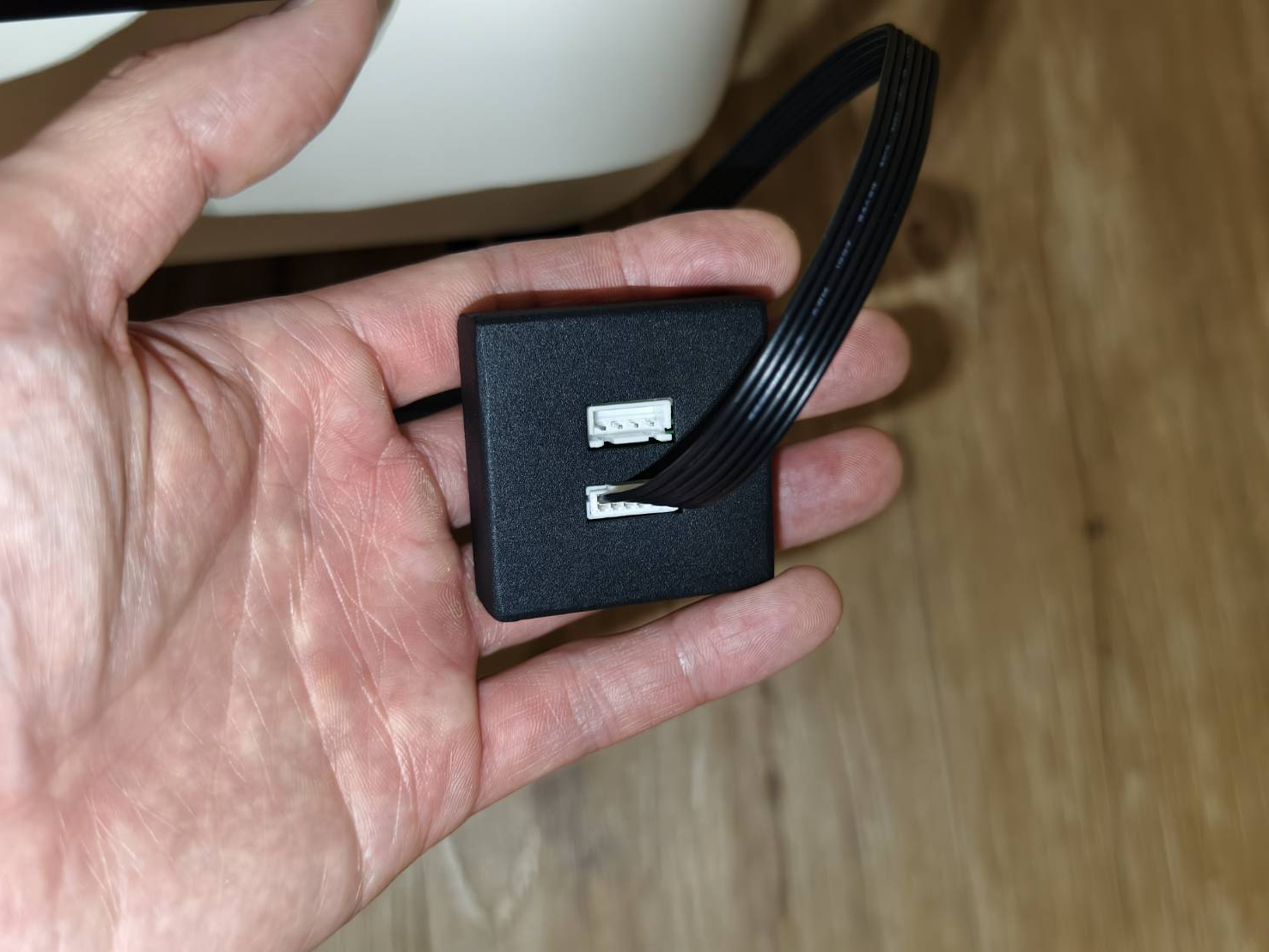

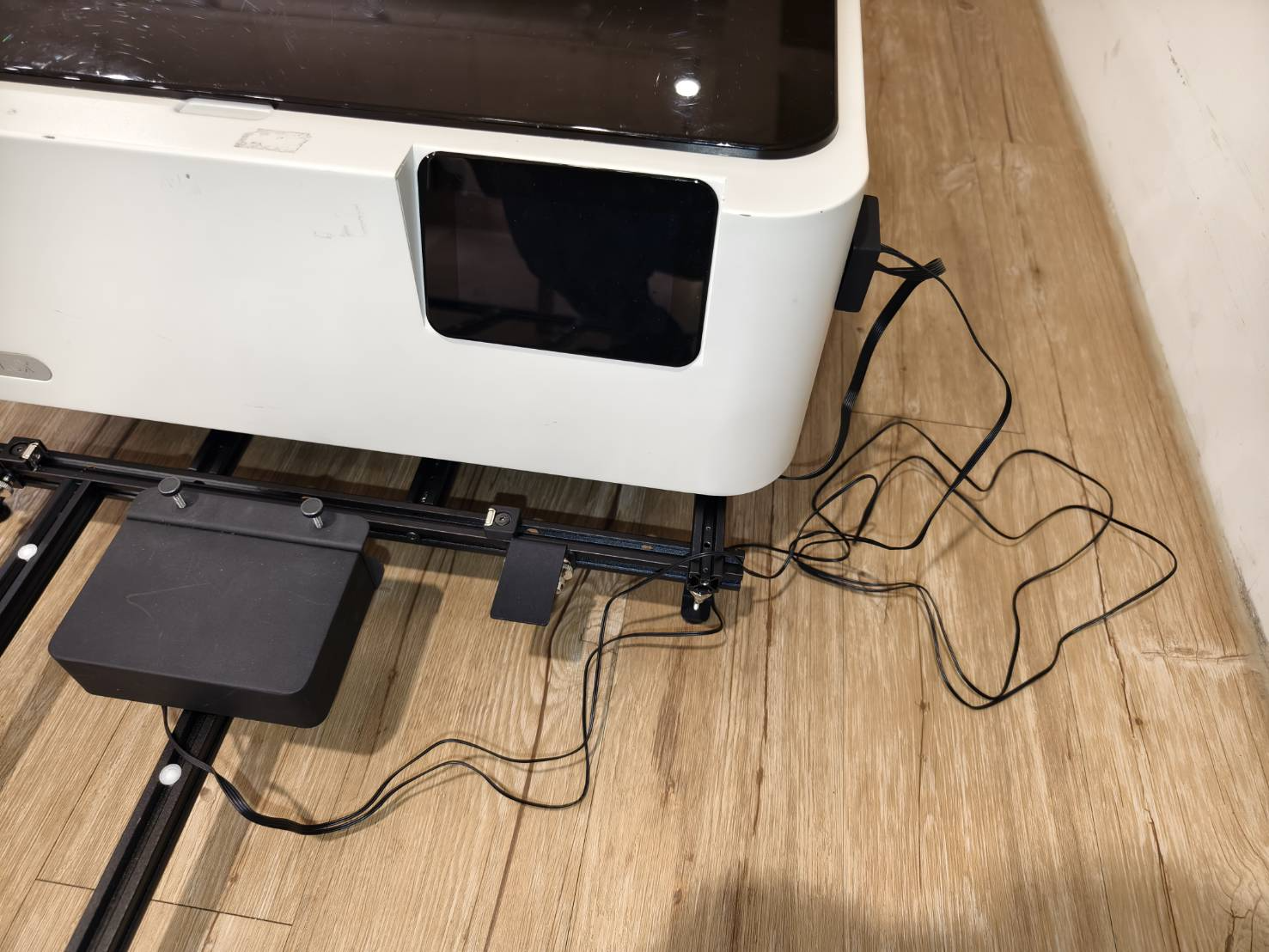

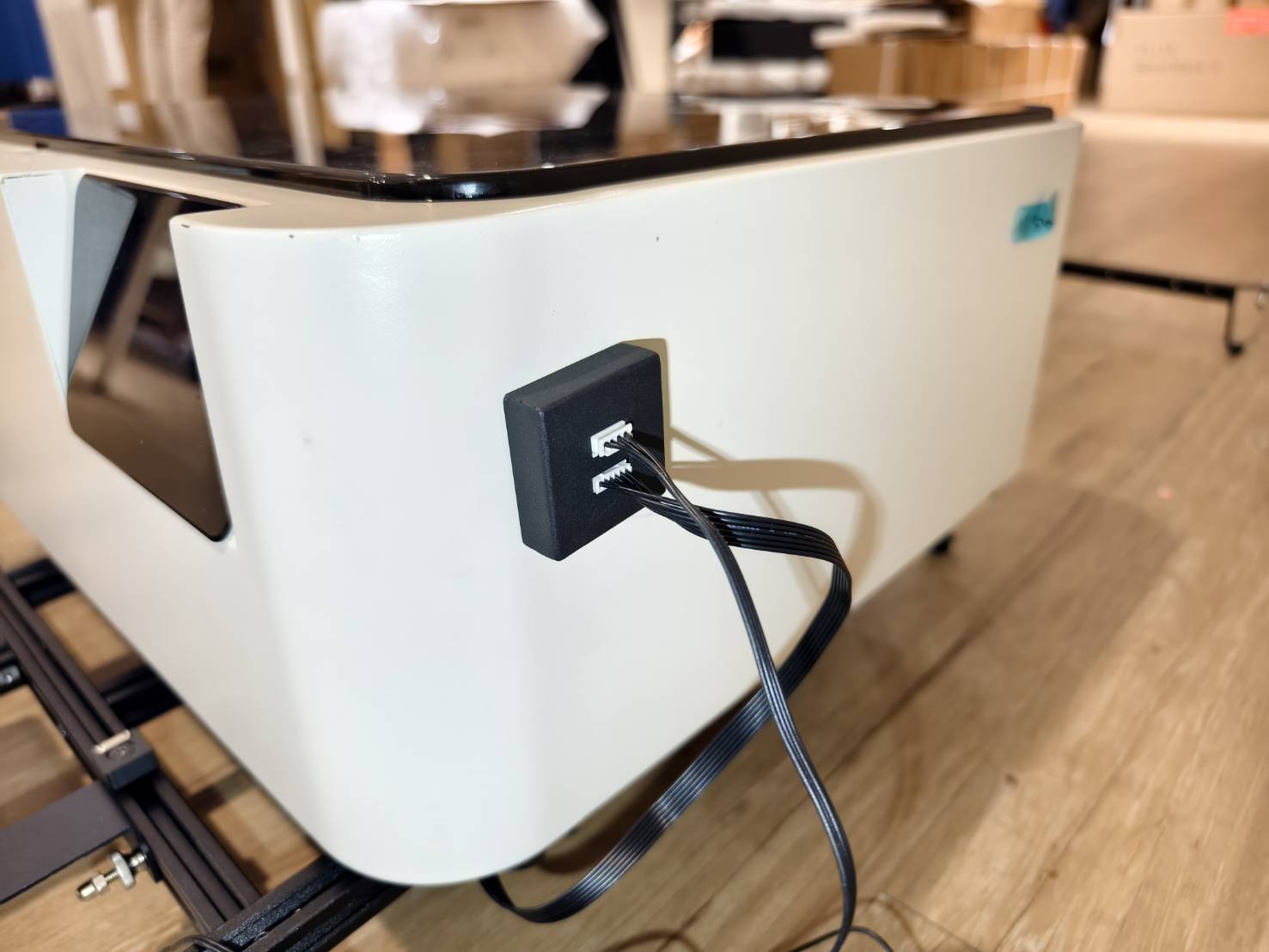

Individuare l'adattatore, inserire l'altra estremità del cavo di collegamento nella scatola, quindi collegare l'adattatore alla macchina.
Passo 29

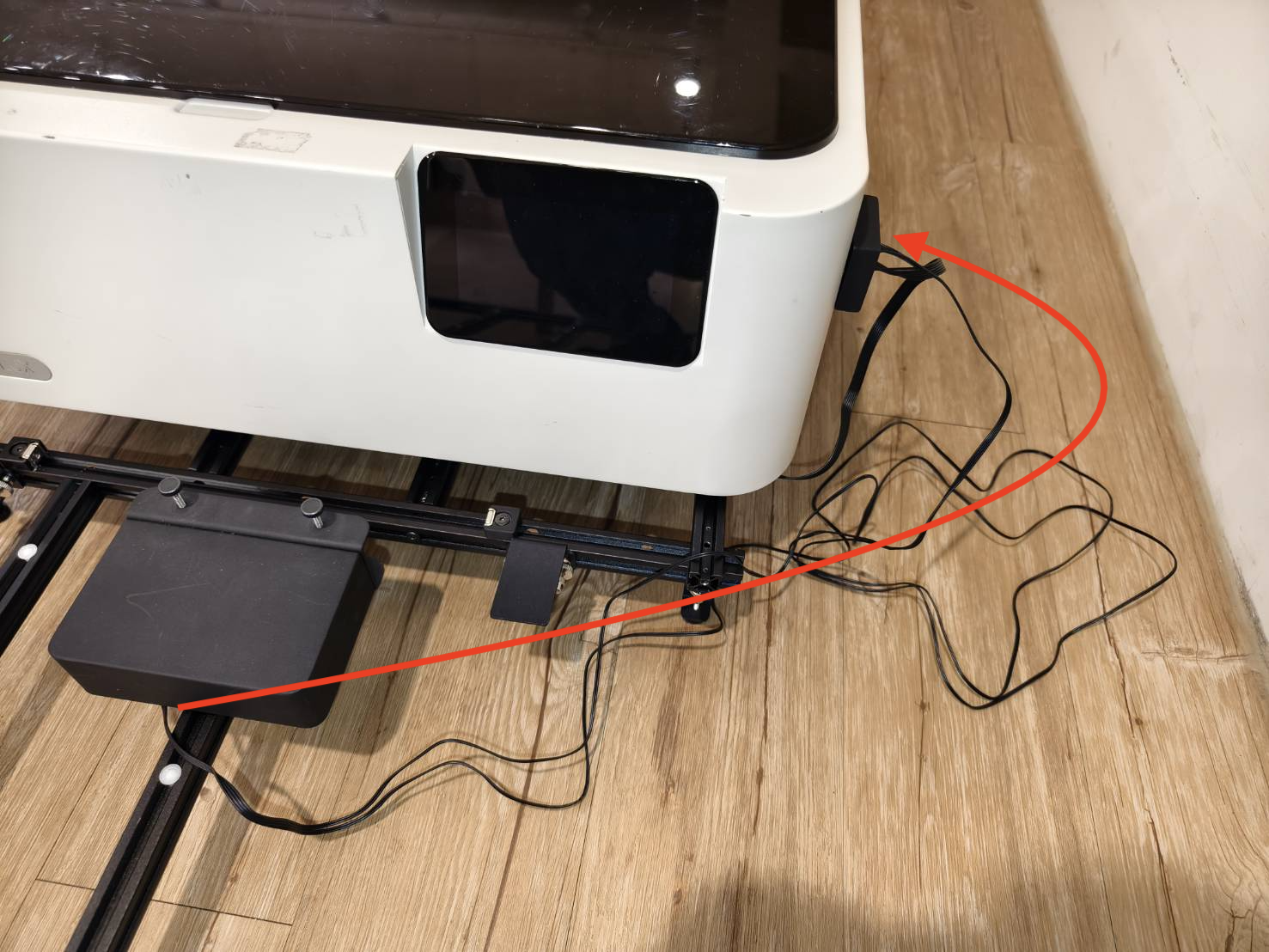

Se è presente una fascetta sul cavo di collegamento del Alimentatore, tagliarla.
Collegare il cavo del Alimentatore all'adattatore.
Passo 30

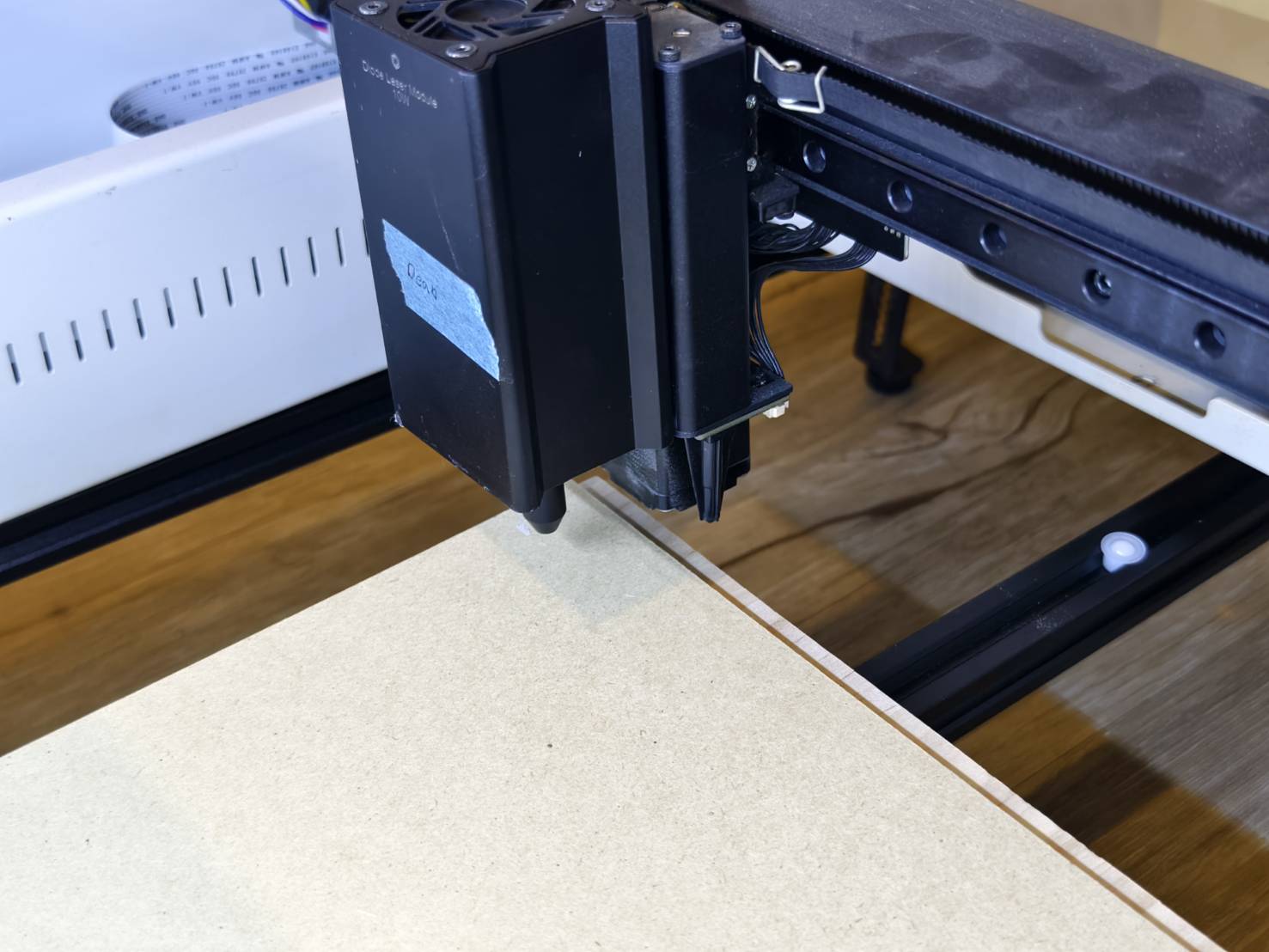

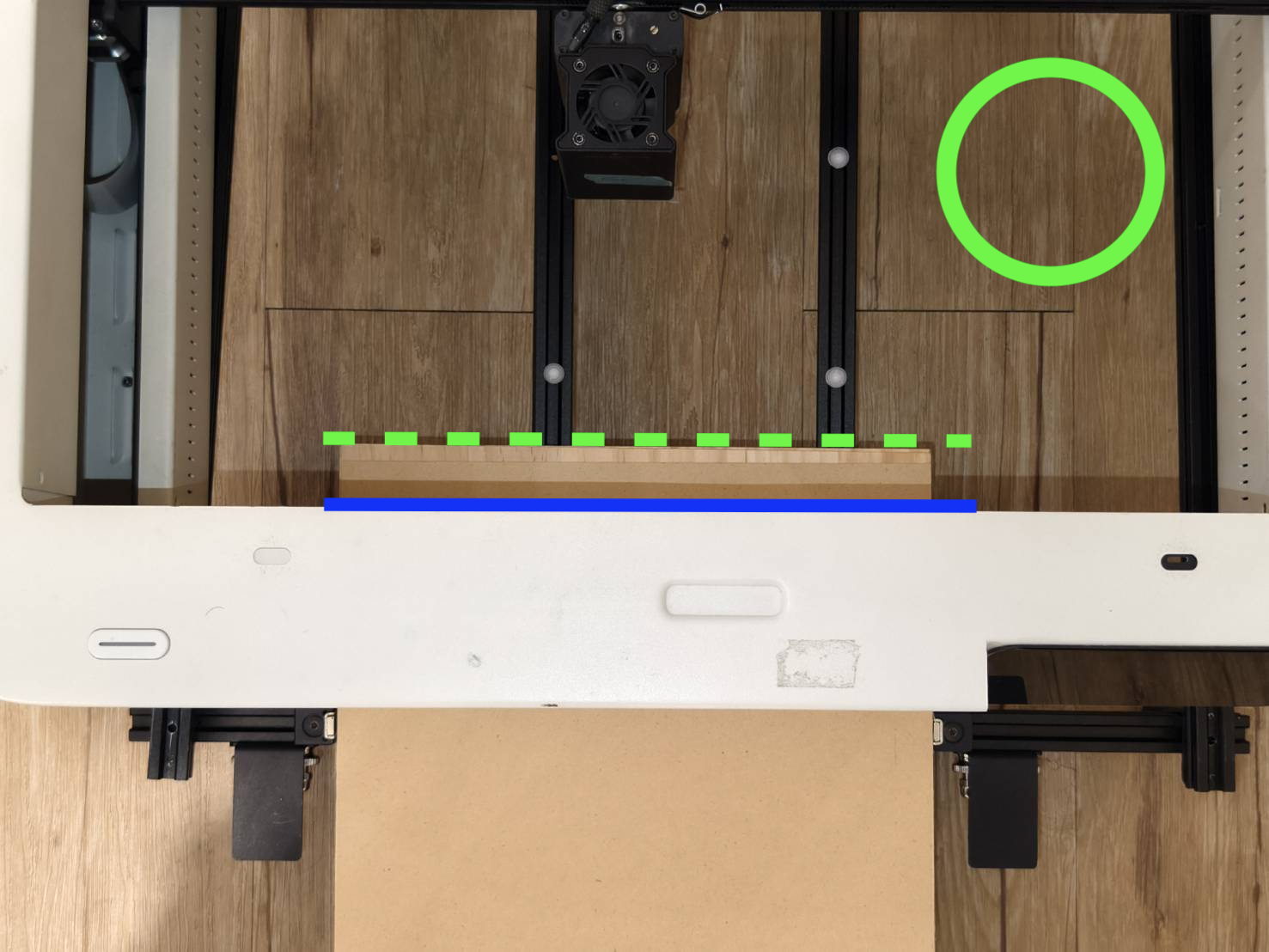

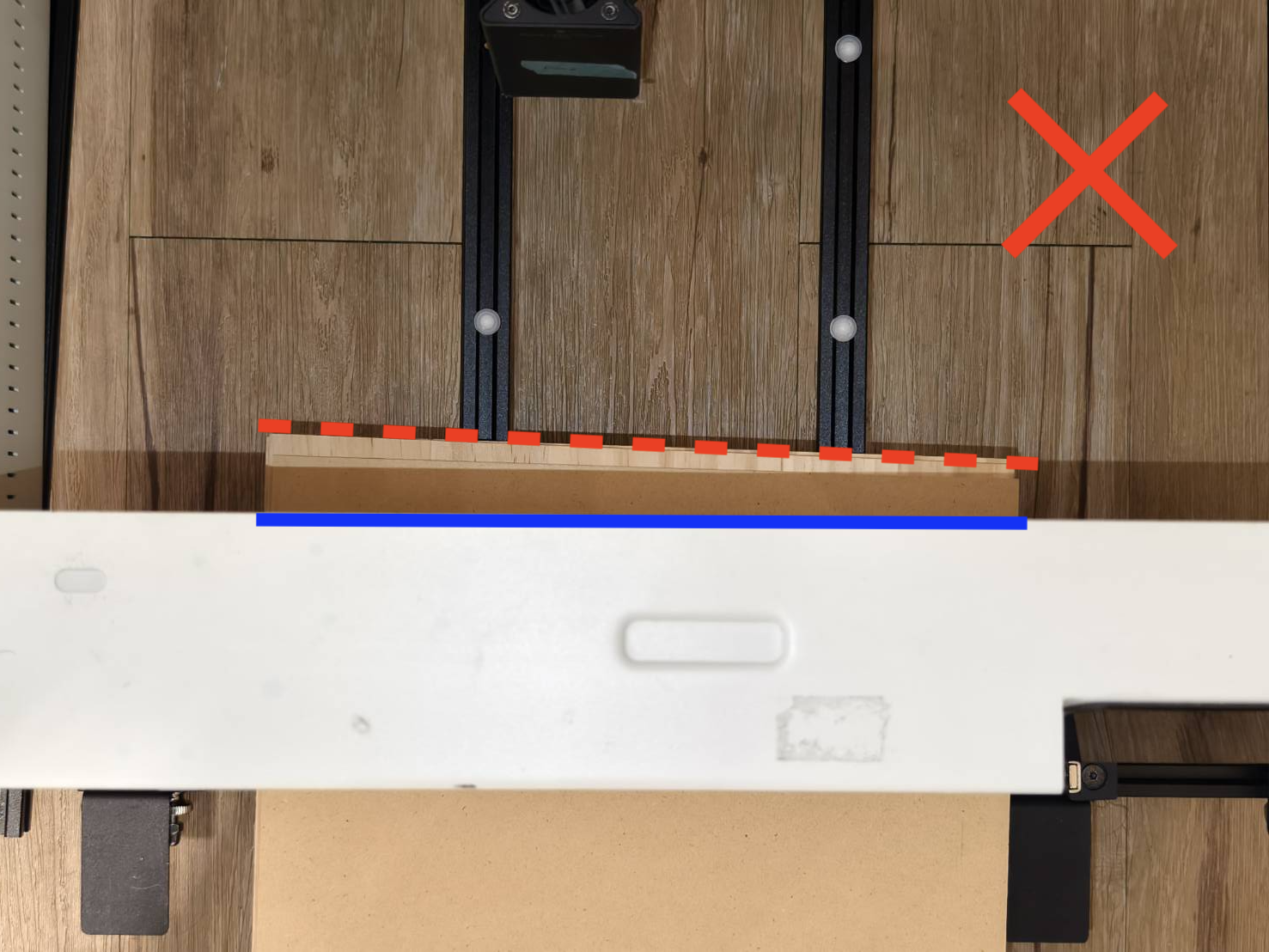

Posizionare il materiale, assicurarsi che sia in piano contro il Alimentatore, quindi serrare le viti a testa zigrinata per fissare il materiale.
Nota: Quando il coperchio inferiore è aperto, la sonda di messa a fuoco automatica potrebbe non riuscire a raggiungere la superficie del materiale. In tal caso, sarà necessario sollevare il materiale di circa 10-12 mm. Se il materiale stesso ha già uno spessore superiore a 12 mm, non è necessaria un'ulteriore elevazione.
Nell'esempio mostrato nel video sottostante, il materiale viene sollevato di 10 mm utilizzando due tavole di legno da 5 mm, con il terzo strato che rappresenta il materiale effettivo da incidere.
Spingere e tirare il materiale avanti e indietro per testare, osservando l'aspetto del materiale sotto il coperchio inferiore della macchina per verificare che sia in piano.
Passaggio 31

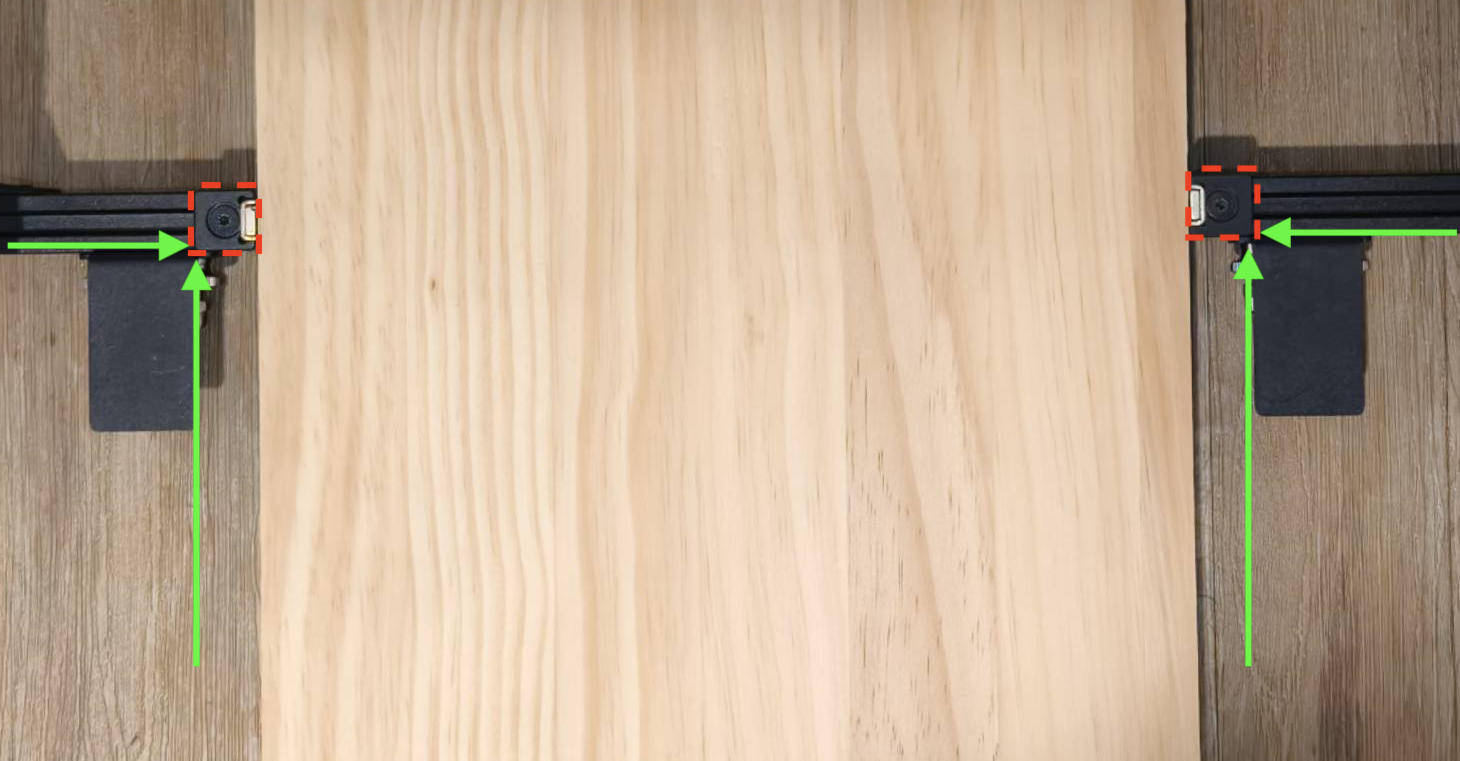

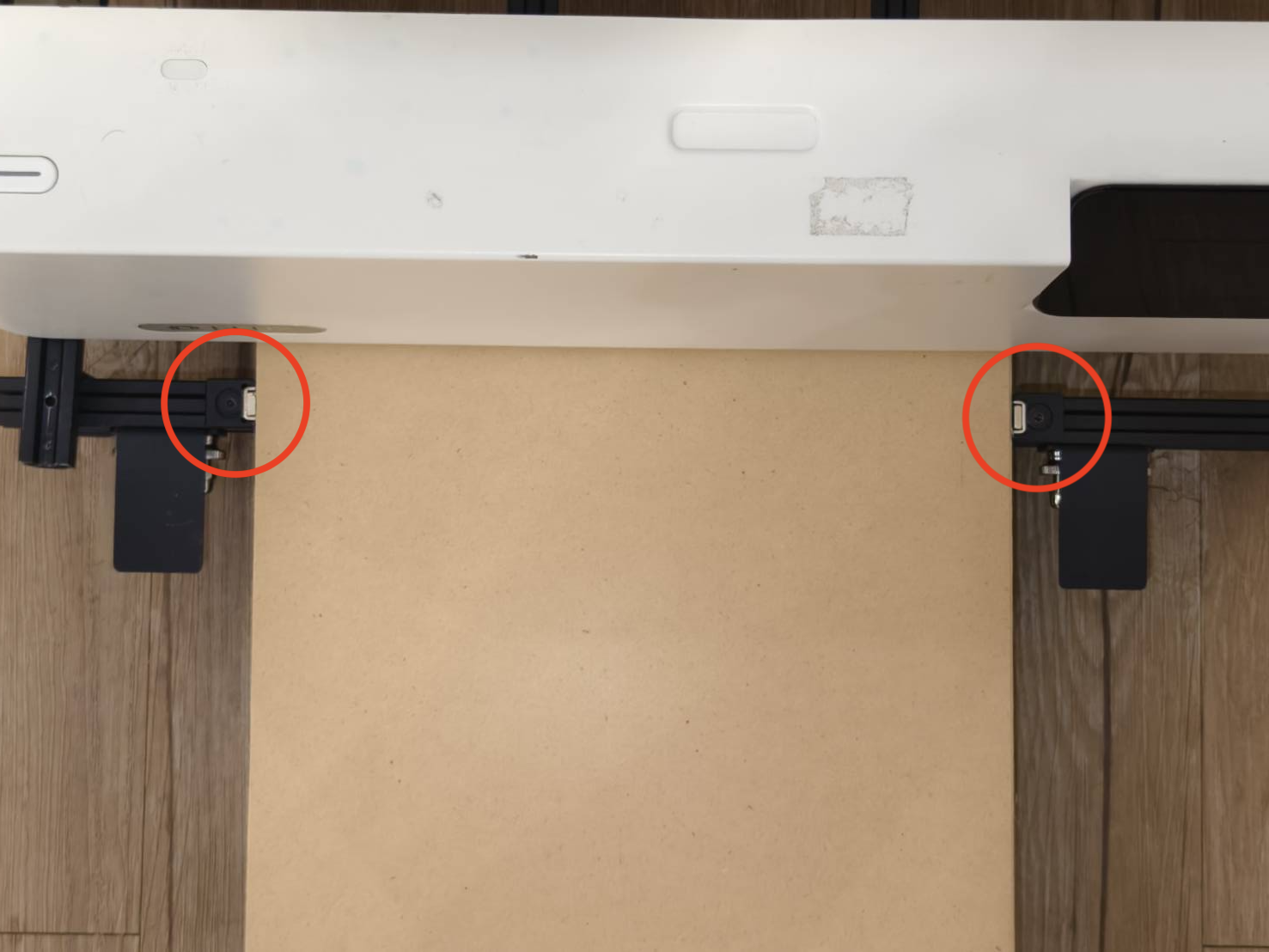

Regolare la posizione dei magneti della guida di limite installati nel passaggio 14.

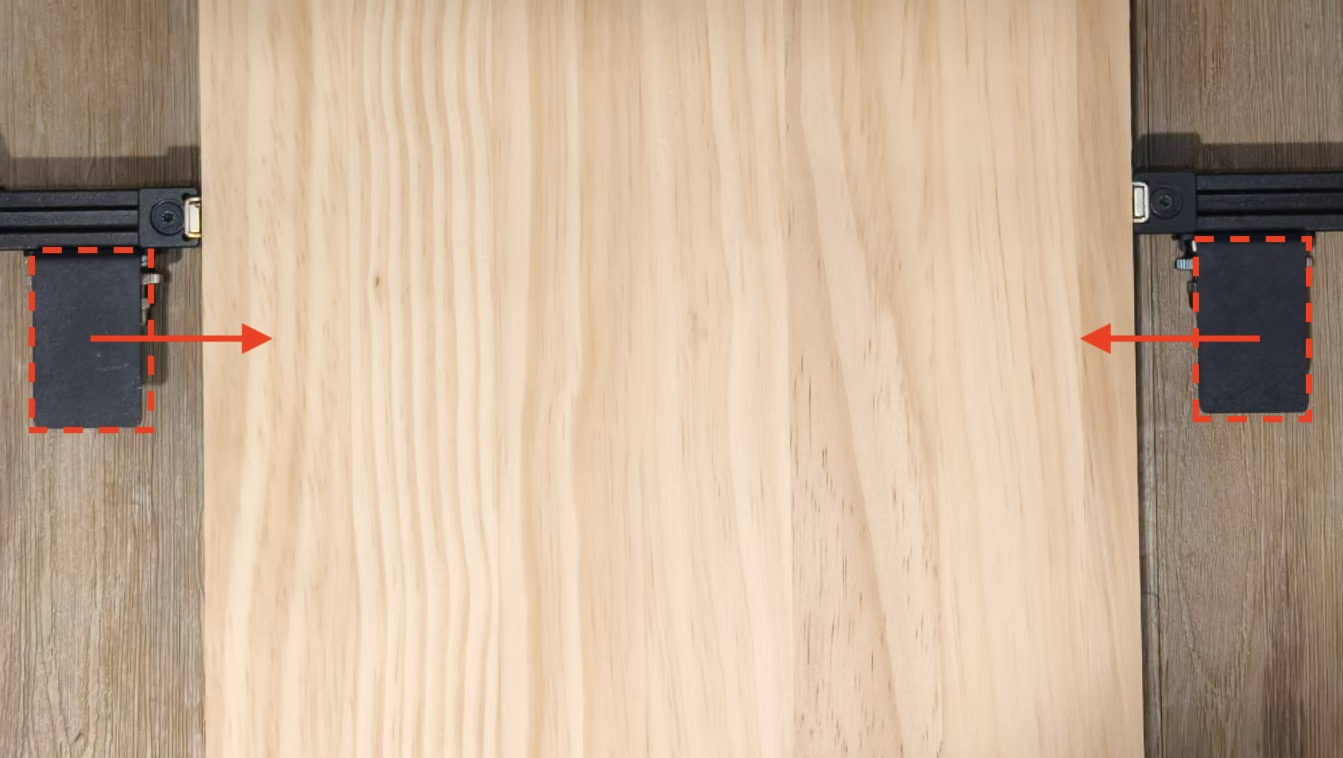

Regolare la posizione della piattaforma del rullo di guida del bordo secondo il video sottostante, allineandola a filo con il bordo esterno del magnete della guida di limite.
Installare i rulli. I rulli a molla possono essere installati sia a sinistra che a destra senza restrizioni. Il loro scopo principale è prevenire la deviazione del materiale.
| Installazione inversa（per spessore del materiale inferiore a 5 mm） | |
| Installazione in avanti（per spessore del materiale superiore a 5 mm） | |
Passaggio 32

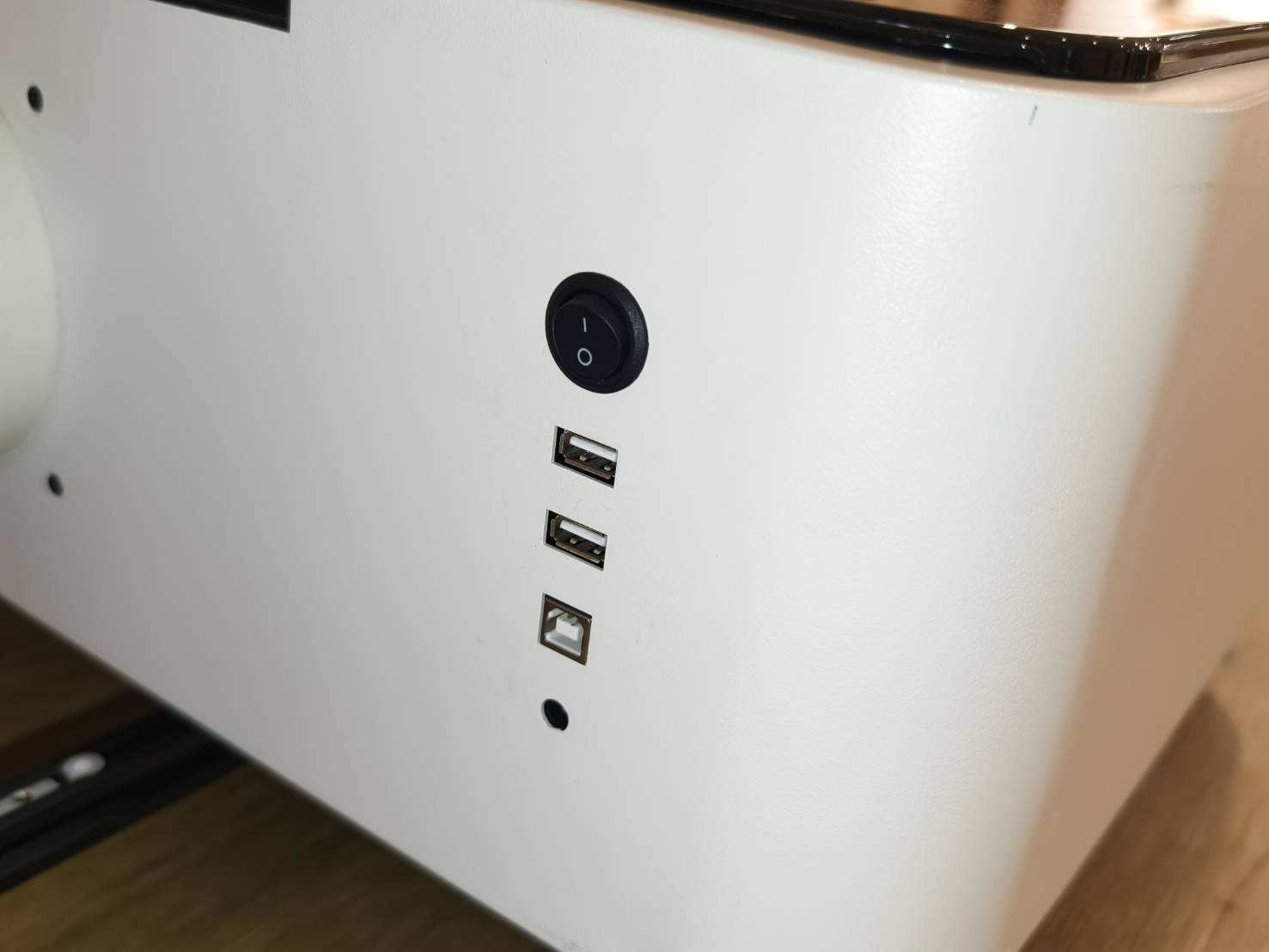

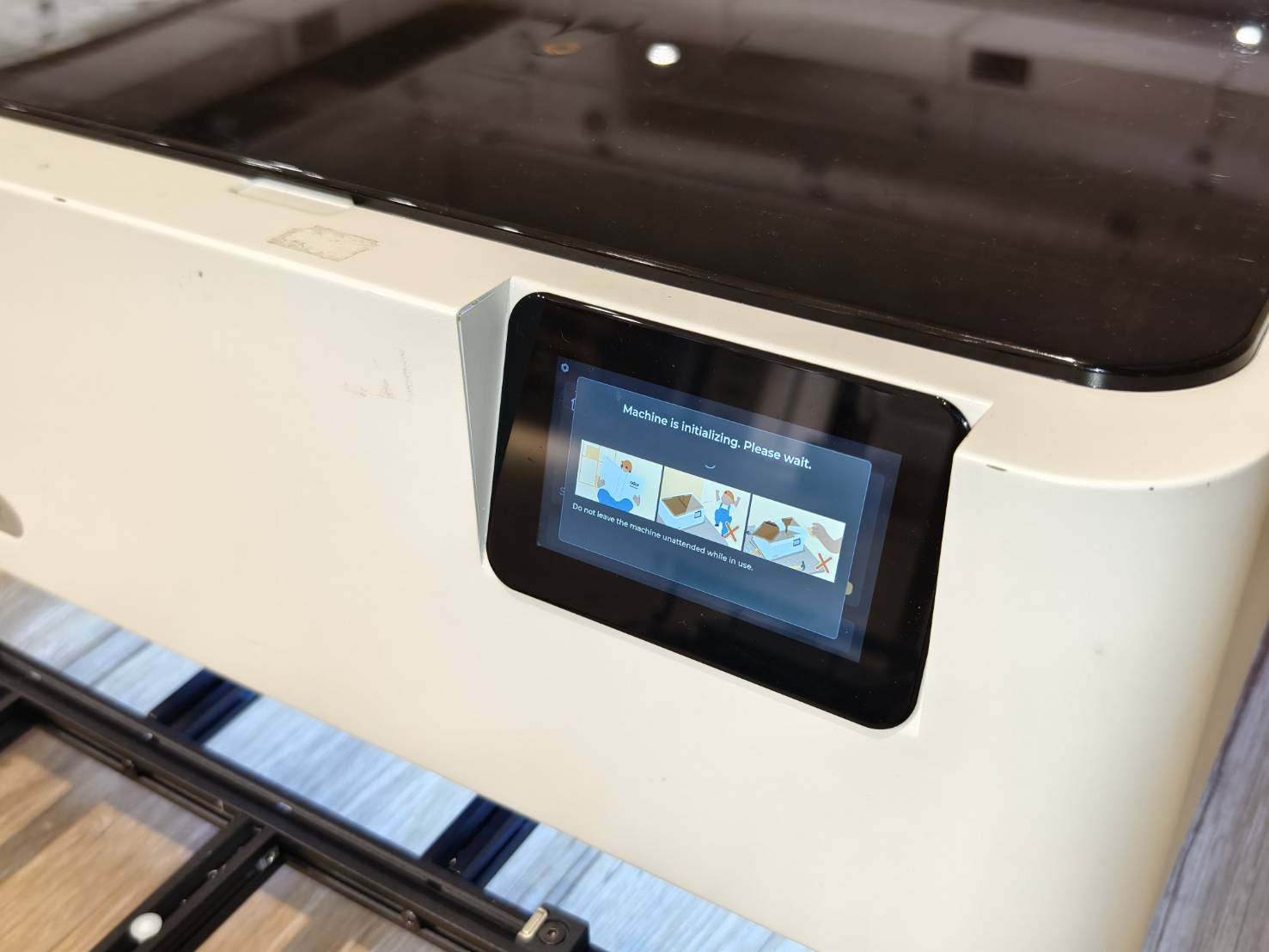

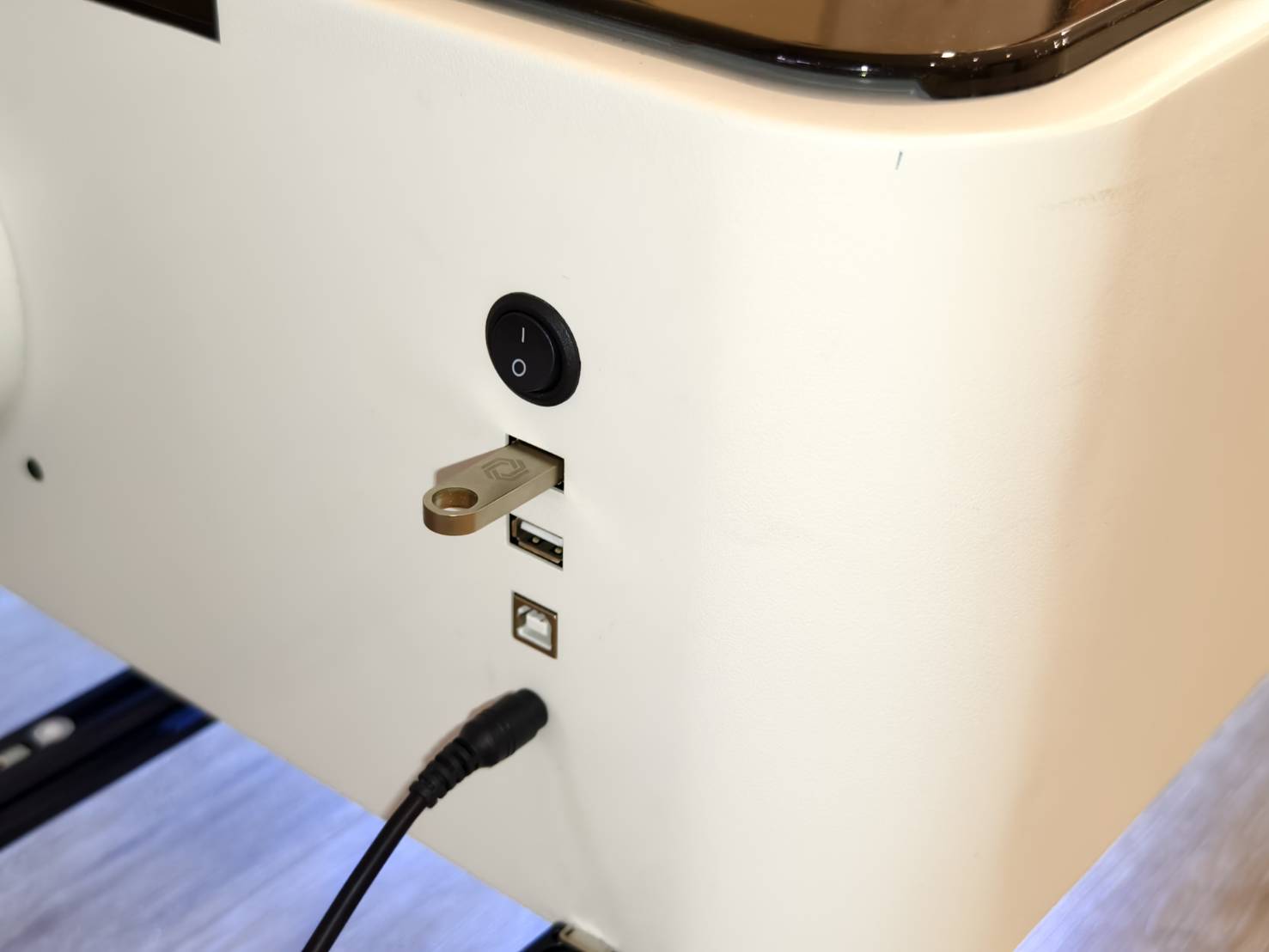

Accendere la macchina.
Assicurarsi che il blocco di sicurezza sia inserito sul retro della macchina.
Passaggio 33
Assicurarsi di utilizzare le seguenti versioni di software e firmware.
|
Versione di Beam Studio 2.5.3 o superiore (Tutorial) |
Versione del firmware 5.3.8 o superiore. (Tutorial) |
|
|
Passo 34

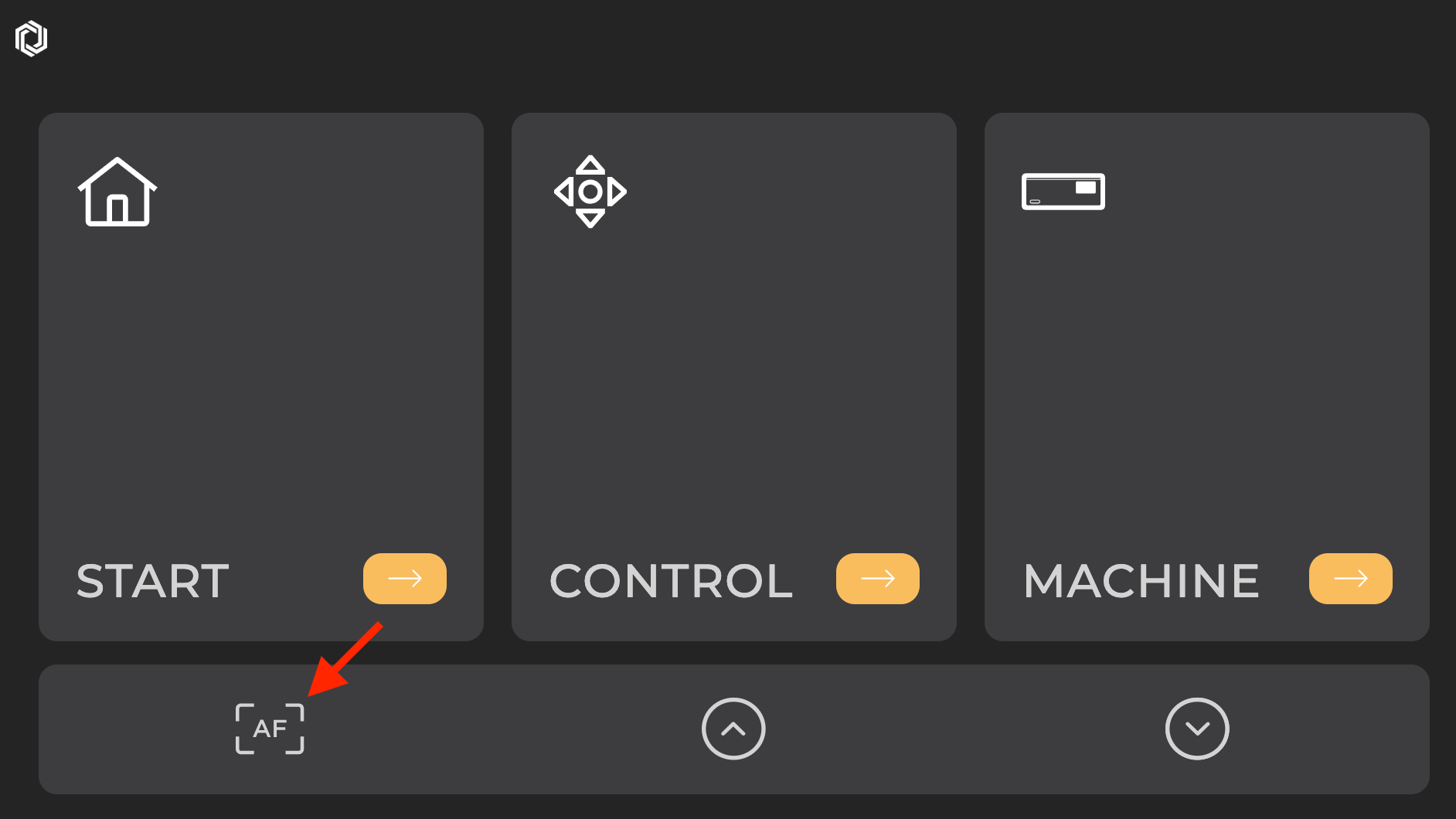

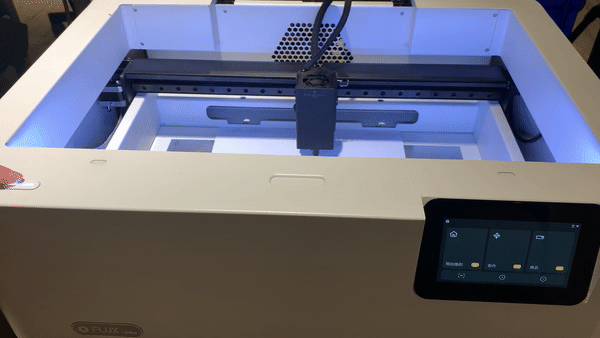

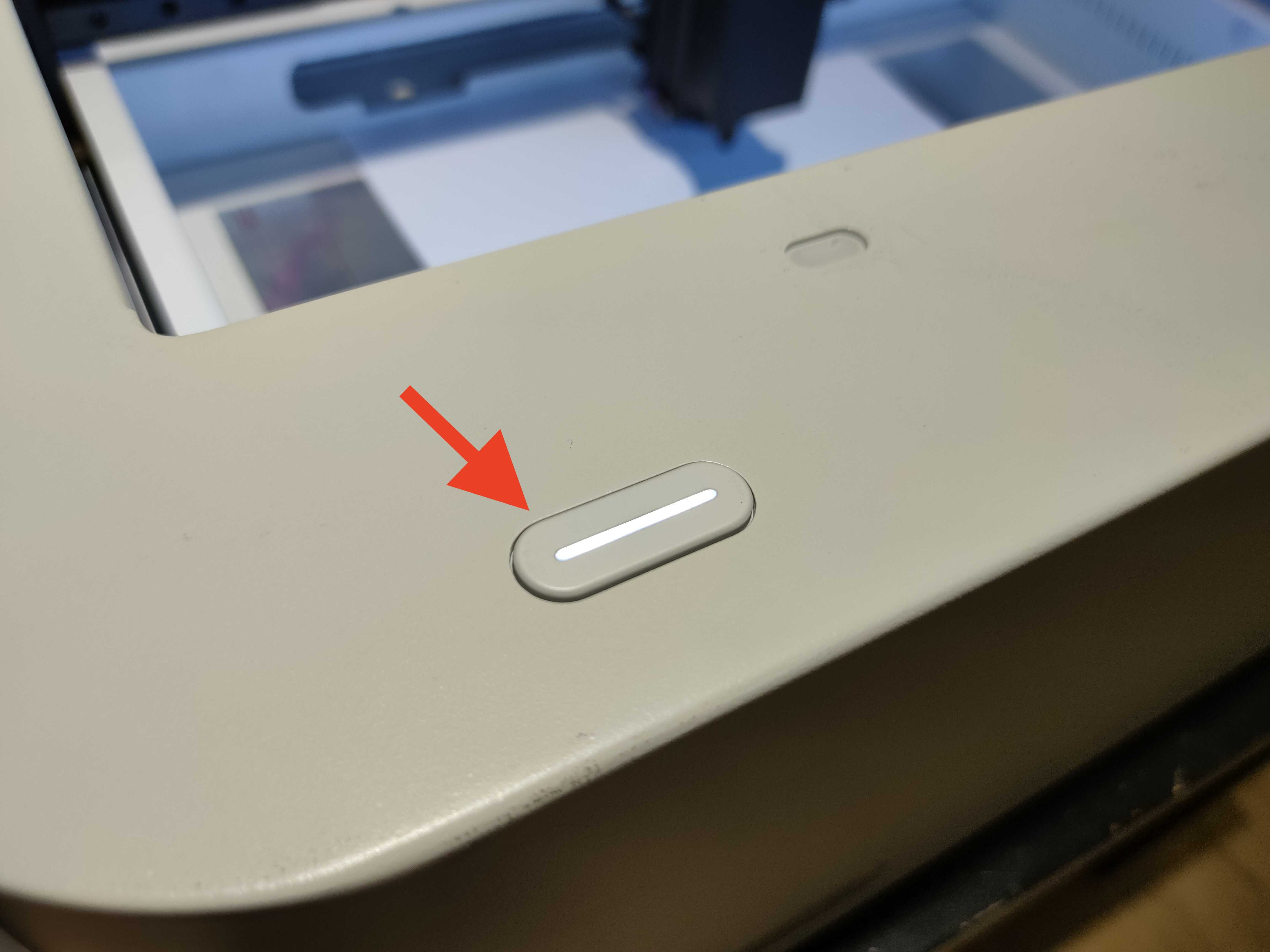

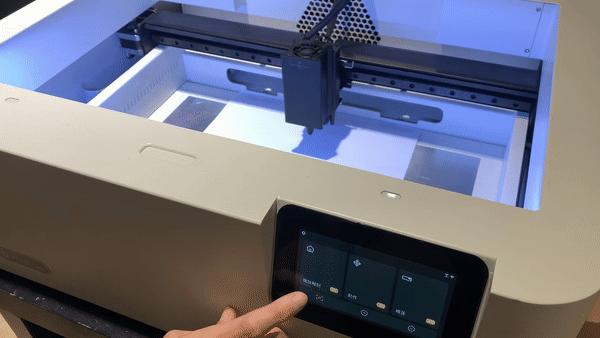

Eseguire la messa a fuoco utilizzando il pulsante AF sullo schermo o il pulsante fisico sul lato sinistro.
| Tenere premuto il pulsante AF sul pannello della macchina. | Fare doppio clic sul pulsante di messa a fuoco sul lato sinistro della macchina. |
|
|
|
Passo 35
Spostare la testa laser nell'area da incidere o tagliare, quindi chiudere il coperchio.
Passo 36

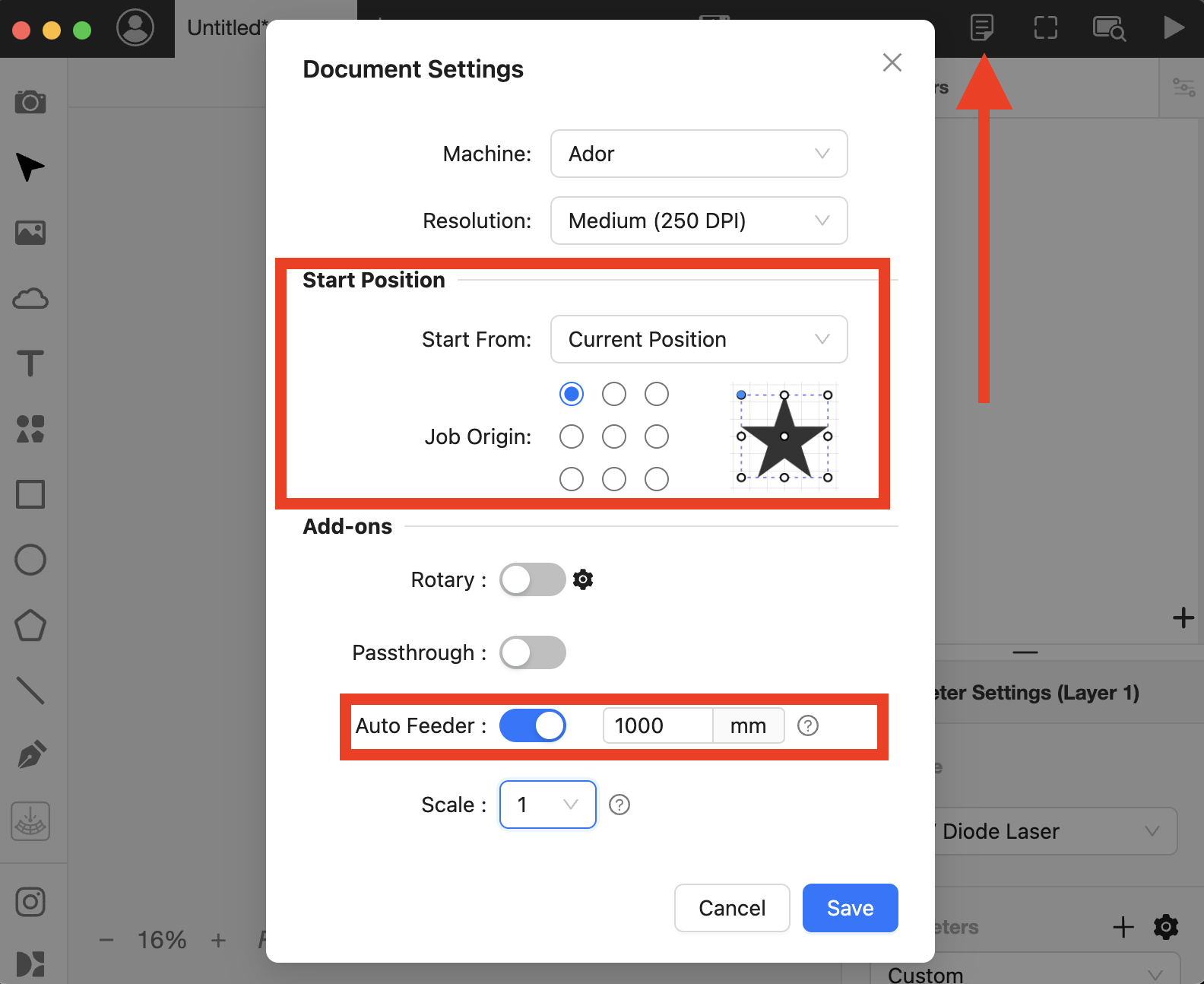

- Avviare Beam Studio e aprire le Impostazioni del documento.
- Impostare la Posizione di partenza sulla Posizione corrente e selezionare In alto a sinistra.
-
Attivare la funzione Alimentatore automatico e inserire la lunghezza approssimativa del materiale.
Passo 37
Importare o creare un file.
Impostare i parametri corretti in base al materiale in uso.
Passo 38

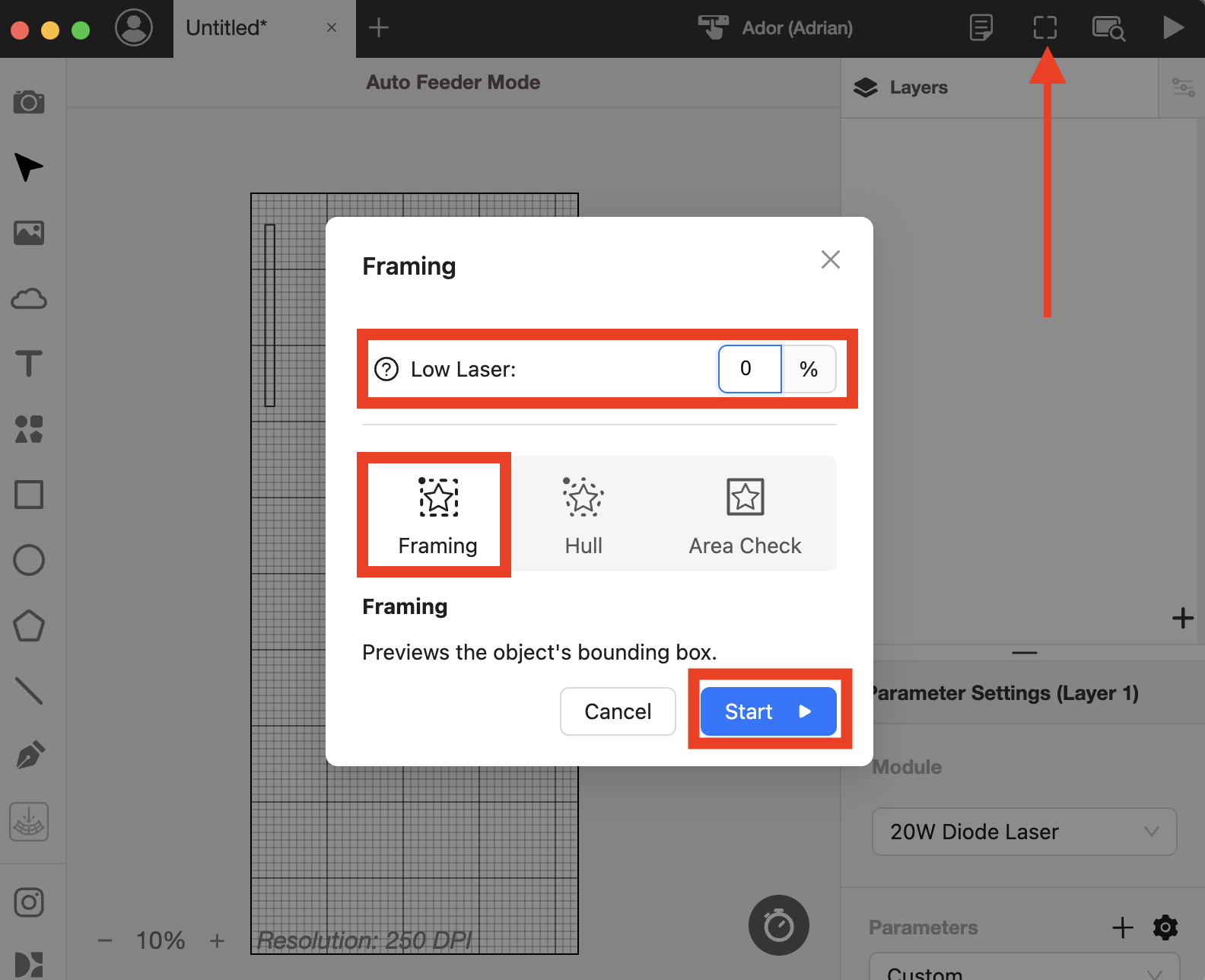

Utilizzare la funzione "Framing" per visualizzare in anteprima il percorso di incisione.
La funzione "Low Laser" permette di emettere un laser a bassa potenza in base alla percentuale impostata.
Si consiglia di impostarlo allo 0%. Altrimenti, il percorso di incisione potrebbe essere visibile sul materiale.
Passo 39
Avviare il processo.
Passo 40
Verificare il risultato.
Se le dimensioni del risultato differiscono dal progetto, utilizzare la funzione "Scala" nelle impostazioni del documento in Beam Studio e riprovare.
Questa funzione consente di ingrandire o ridurre proporzionalmente le dimensioni del progetto.
- Ad esempio, se il rettangolo è impostato a 50 cm ma il risultato è di 25 cm, impostare la "Scala" a 2 per ingrandire il risultato di un fattore 2. (25 cm x 2 = 50 cm >> Risultato)
- Un altro esempio: se il rettangolo è impostato a 50 cm, ma il risultato è di 100 cm, impostare la "Scala" a 0,5 per ridurre il risultato di un fattore 0,5. (100 cm x 0,5 = 50 cm >> Risultato)
#END
