Descrizione
Questa guida ti mostrerà come avviare un'operazione di incisione con l'alimentatore automatico.
Disimballaggio:
| Pacchetto Alimentatore Automatico | |||
| # | Nome dell'articolo | Descrizione | Q.tà |
| 1 | Alimentatore | La componente principale che controlla il movimento del materiale e il percorso di incisione. | 1 pz |
| 2 | Guida | Componente con ruote a sfera bianche integrate, che permette al materiale di scorrere agevolmente. | 5 pz |
| 3 | Trave di fissaggio della guida | Sono le barre o travi da installare orizzontalmente per stabilizzare la struttura. | 1 pz |
| 4 | Cinghia | È la cinghia dentata che verrà montata sull'alimentatore, responsabile del suo movimento. | 1 pz |
| 5 | Morsetto della cinghia | È il dispositivo di ritenzione utilizzato per fissare la posizione della cinghia. | 2pz |
| 6 | Connettore del binario | Viene utilizzato per collegare i binari e ottenere una lunghezza maggiore. | 6pz |
| 7 | Rulli guida laterali | Sono utilizzati per impedire al materiale di deviare nella direzione sbagliata. | 1 set |
| 8 | Piattaforma per rulli guida laterali | È la piattaforma su cui si appoggiano i rulli. La posizione delle piattaforme può essere regolata in base alle dimensioni del materiale. | 2pz |
| 9 | Rialzo per binario | Può essere considerato come un piedino utilizzato per sollevare l'intera struttura. | 5 pz |
| 10 | Adattatore | È l'adattatore del cavo con uno slot per il cavo della macchina e l'altro per il cavo dell'alimentatore. | 1 pz |
| 11 | Magnete per binario | Lo scopo di questo componente è limitare la posizione del materiale in modo simile ai rulli. Viene anche utilizzato per fissare la struttura alla macchina. | 4 pezzi |
| 12 | Staffa di posizionamento a L | Il magnete verrà installato sulla staffa per fissarla alla macchina. | 2pz |
| 13 | Dado a T M5 | Sarà il dado per il magnete. | 4 pezzi |
| 14 | Morsetto per guida | Questo verrà utilizzato per fissare il setup sulla macchina. Alcune configurazioni non richiederanno questa parte. | 1 pz |
| 15 | Cavo | Il cavo per collegare la macchina e l'adattatore. | 1 pz |
| 16 | Vite M5*6 | Vite corta | 6pz |
| 17 | Vite M5*12 | Vite media | 6pz |
| 18 | Vite M5*22 | Vite lunga | 6pz |
| 19 | Cacciavite esagonale M4 | Questo strumento viene utilizzato per l'installazione del setup. | 1 pz |
| 20 | Chiave esagonale da 2,5 mm | Questo strumento viene utilizzato per l'installazione del setup. | 1 pz |
| 21 | Chiave esagonale da 2 mm | Questo strumento viene utilizzato per l'installazione del setup. | 1 pz |
| 22 | Chiave a forchetta da 10 mm | Questo strumento viene utilizzato per regolare o sostituire la ruota dell'alimentatore. | 1 pz |
| 23 | Ruota a sfera bianca | Questo è il ricambio per le ruote a sfera bianche integrate nelle guide. | 3 pezzi |
| Pacchetto di estensione | |||
| # | Nome dell'articolo | Descrizione | Q.tà |
| 1 | Guida | Componente con ruote a sfera bianche integrate, che permette al materiale di scorrere agevolmente. | 6pz |
| 2 | Connettore del binario | Viene utilizzato per collegare i binari e ottenere una lunghezza maggiore. | 6pz |
| 3 | Trave di fissaggio della guida | Sono le barre o travi da installare orizzontalmente per stabilizzare la struttura. | 2pz |
| 4 | Rialzo per binario | Può essere considerato come un piedino utilizzato per sollevare l'intera struttura. | 5 pz |
| 5 | Vite M5*6 | Vite corta | 8 pezzi |
| 6 | Vite M5*22 | Vite lunga | 6pz |
| 7 | Vite M5*25 | Vite extra lunga | 4 pezzi |
| 8 | Cinghia da 3 m (300 mm) | Questa cinghia sostituirà quella originale nella configurazione più lunga. | 1 pz |
| 9 | Cavo di prolunga | Questo cavo servirà per estendere il cavo dell'alimentatore nella configurazione più lunga. | 1 pz |
| 10 | Ruota a sfera bianca | Questo è il ricambio per le ruote a sfera bianche integrate nelle guide. | 3 pezzi |
Fase 1
Rimuovere la base metallica di Ador.
Svitare queste due viti per rimuovere la base metallica.
Rimuovere la base metallica sollevando leggermente la macchina ed estraendola direttamente.
Fase 2
Spegnere la macchina e scollegare il cavo di alimentazione.
Fase 3
Individuare la guida principale (quella con la cinghia) e rimuovere i connettori della guida.
(Altri connettori della guida potrebbero trovarsi su altre guide.)
Passaggio 4
Rilasciare la cinghia e individuare il lato lungo.
Allentare il fermo della cinghia utilizzando la chiave a brugola piccola.
| Lato Corto della Cinghia | Lato Lungo della Cinghia |
Nel frattempo, si prega di serrare il fermo della cinghia sul lato corto
Passaggio 5
Preparare l'alimentatore e la guida principale.
Inserire la guida principale nella puleggia, facendo entrare prima il lato lungo della cinghia.
Agganciare la cinghia verso l'alto sull'ingranaggio e guidarla verso il basso, formando una forma a punta.
È fondamentale inserirla in questa direzione, assicurandosi che il lato lungo della cinghia rimanga sullo stesso lato della superficie piana dell'alimentatore.
Passaggio 6
Preparare due connettori per la guida e una guida di estensione (con ruote a sfera bianche).
Ogni blocco ha quattro viti. Fissare due viti sulla guida principale e due sulla guida di estensione per ottenere un fissaggio saldo.
(Nota: Assicurarsi che la guida di estensione abbia ruote bianche, poiché queste servono per lo spostamento degli alimentatori. I connettori devono essere posizionati sullo stesso lato delle ruote bianche e nella parte inferiore di esse.)
Passaggio 7
Fissare la cinghia sul lato lungo con il fermo della cinghia rimosso in precedenza.
(Assicurarsi che la cinghia sia ben tesa prima di fissarla.)
Verificare che la cinghia sia correttamente agganciata alla puleggia. In caso contrario, rimuovere il fermo della cinghia e reinserire l'alimentatore.
Passo 8

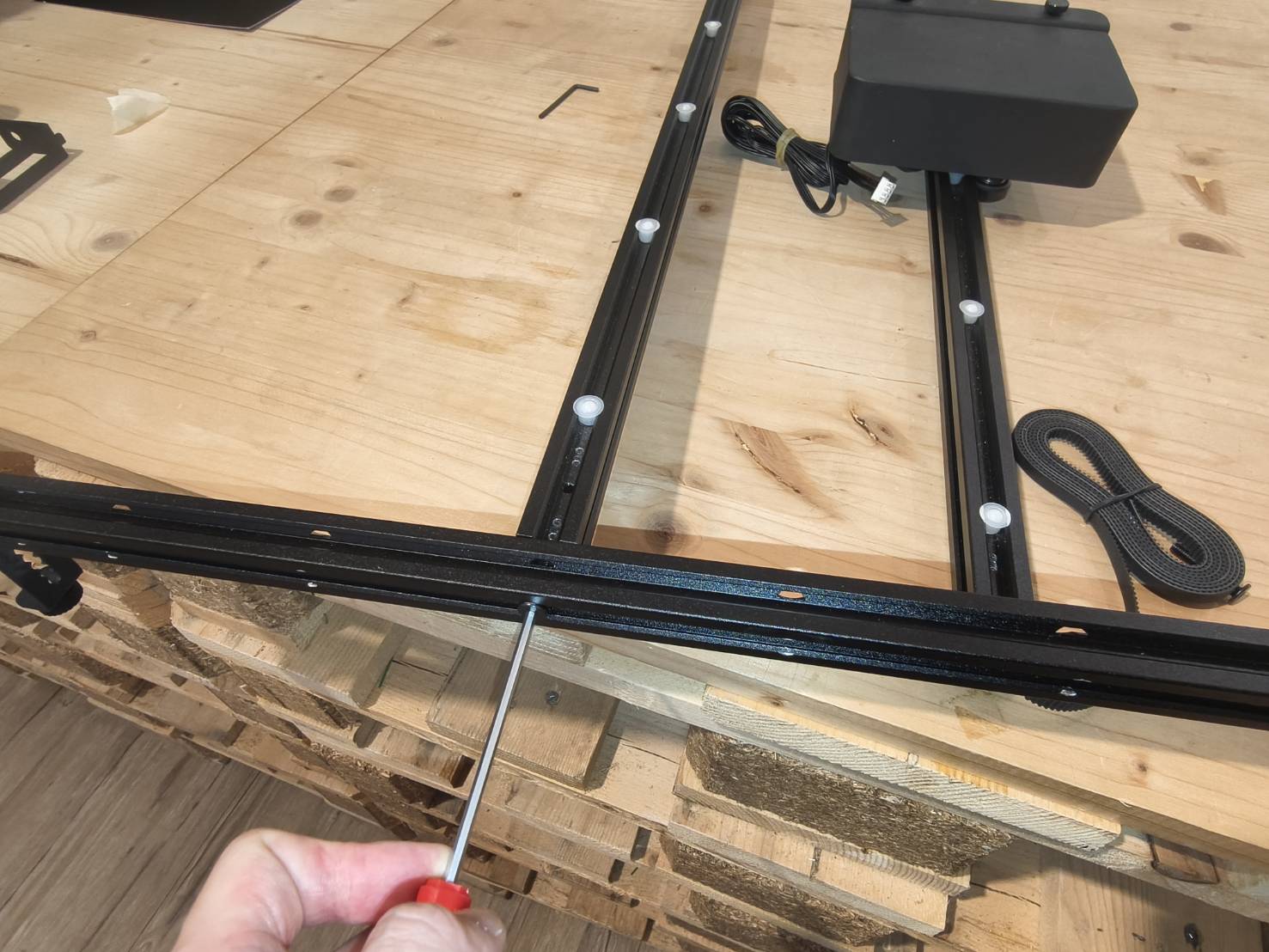

Preparare una guida e una vite M5x22.
Fissare la guida alla traversa in prossimità del foro centrale per la vite.
Passo 9
Preparare una guida e una vite lunga (M5x22).
Fissare la guida alla traversa in prossimità del foro centrale per la vite.
Passo 10
Preparare 2 rialzi per guida e 2 viti medie (M5x12).
Installare i rialzi per guida su entrambi i lati della traversa di fissaggio, con la vite serrata a mano rivolta verso il lato dell'alimentatore.
Passo 11
Preparare due guide.
Installare le due guide sulla parte superiore delle gambe di supporto su entrambi i lati, con i rulli bianchi rivolti verso il basso. Fissarle utilizzando le viti serrate a mano.
Passo 12
Preparare 2 rialzi per guida.
Installare i rialzi per guida sotto i bordi delle guide su entrambi i lati e fissarli utilizzando viti serrate a mano.
Passo 13
Preparare 2 magneti per guida e viti M5*22.
Installare i magneti per guida sul bordo superiore dei due lati della guida, assicurandosi che il lato magnetico argentato sia rivolto verso l'alimentatore.
Passo 14
Preparare 2 magneti per guida, 2 viti medie (M5x12) e 2 dadi a T.
Assemblare i dadi e le viti, ma non serrarli completamente; assicurarsi solo che le viti siano inserite.
Successivamente, installare i blocchi magnetici sulla parte superiore della traversa di fissaggio della guida, fissandoli temporaneamente. La loro posizione verrà regolata nelle fasi successive.
Se l"intera struttura non è a livello o la superficie del piano di lavoro non è uniforme, è possibile regolare l"altezza dei supporti di rialzo.
Passo 15
Preparare due piattaforme per i rulli di guida laterali.
Quindi installarle sulla traversa di fissaggio centrale della guida, rivolte verso la parte posteriore, in direzione del lato dell"alimentatore.
Installare prima le due piattaforme nelle posizioni più esterne.
Le piattaforme sono mobili e potrebbero essere spostate in base alla larghezza del materiale, come verrà spiegato più avanti in questo articolo.
Passo 16

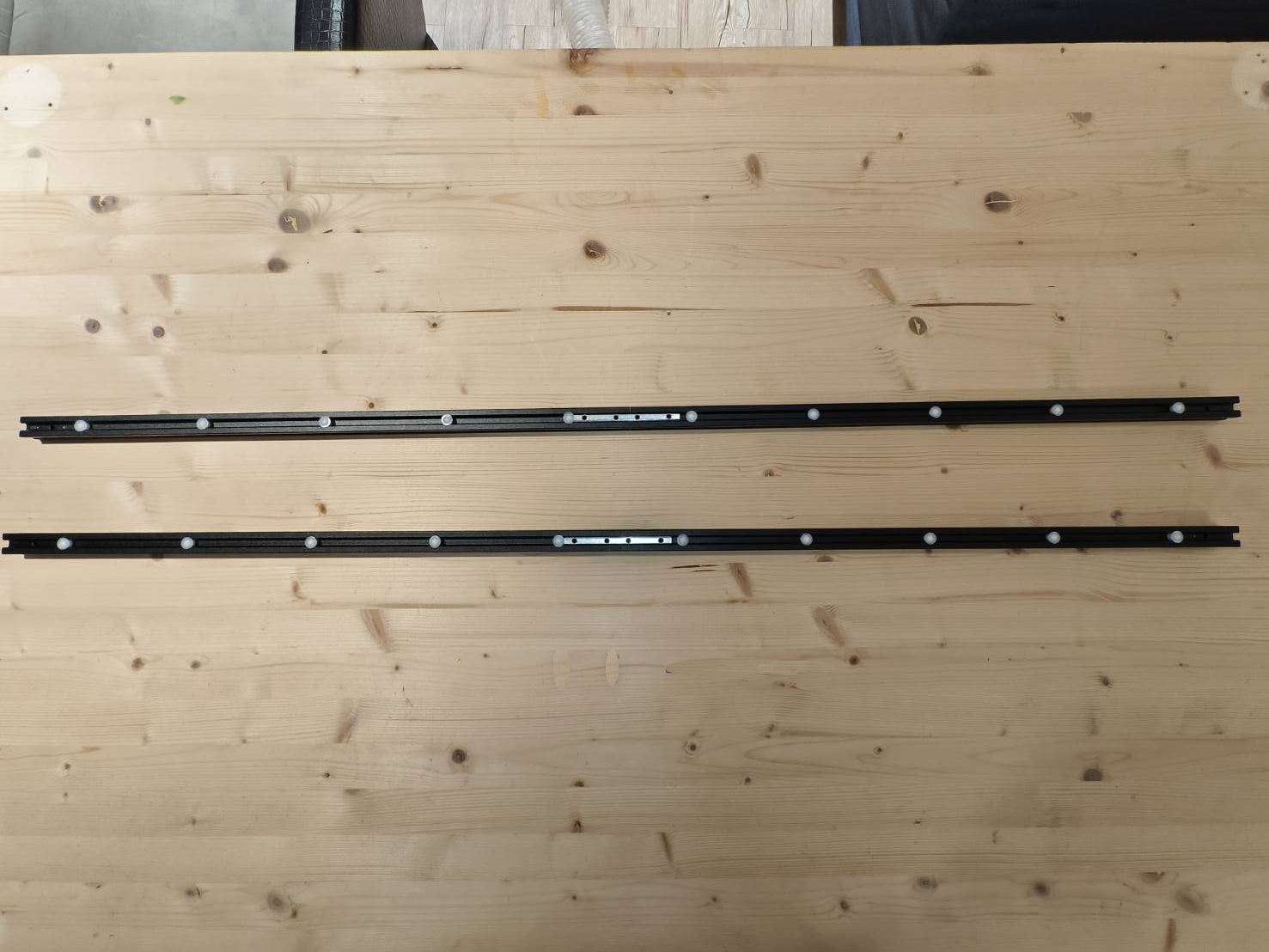

Preparare due connettori per la guida e una guida di estensione (con ruote a sfera bianche).
Estendere la guida e il connettore della guida verso la parte posteriore.
Passo 17

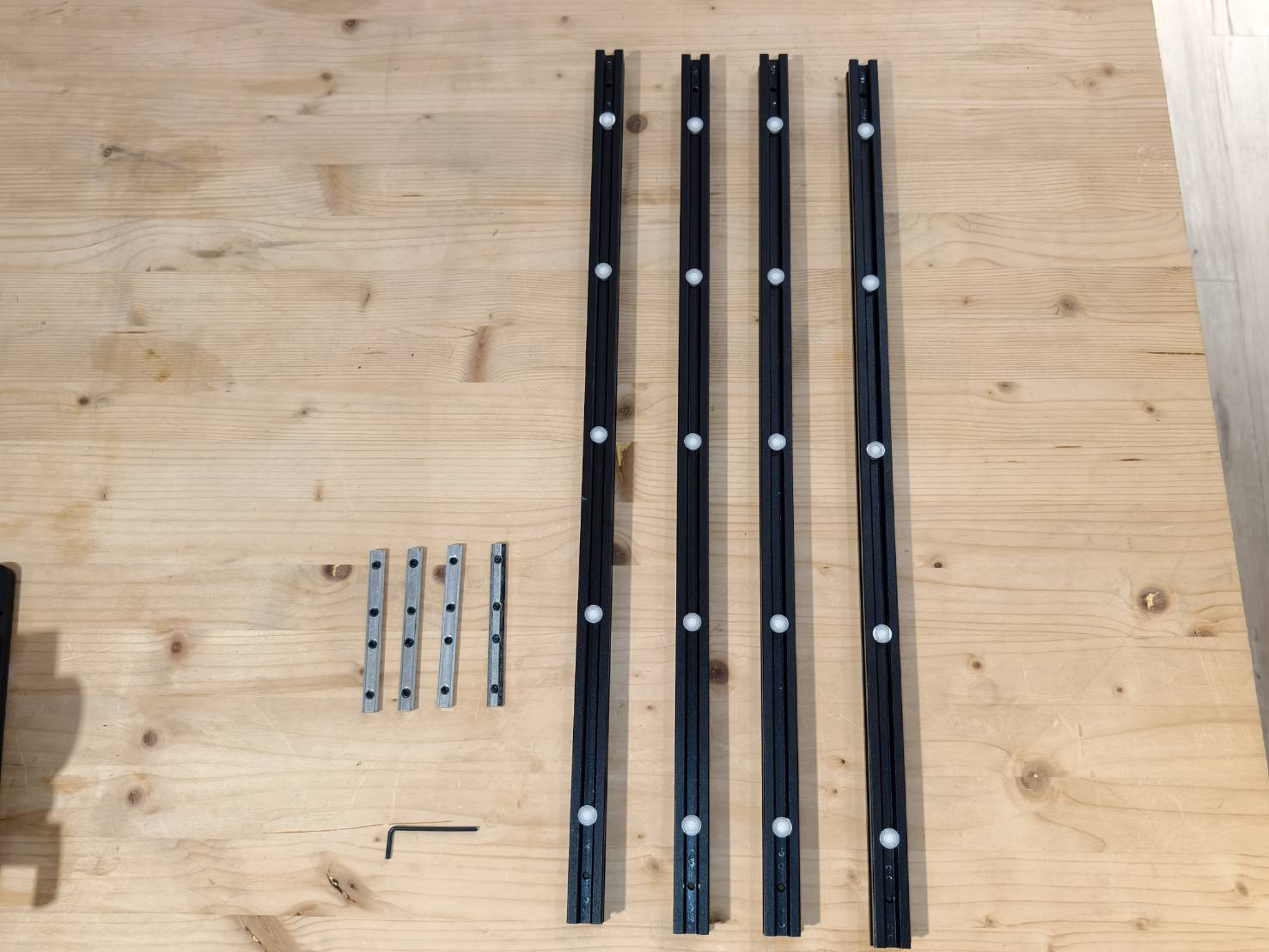

Preparare 4 guide e 4 connettori per guide.

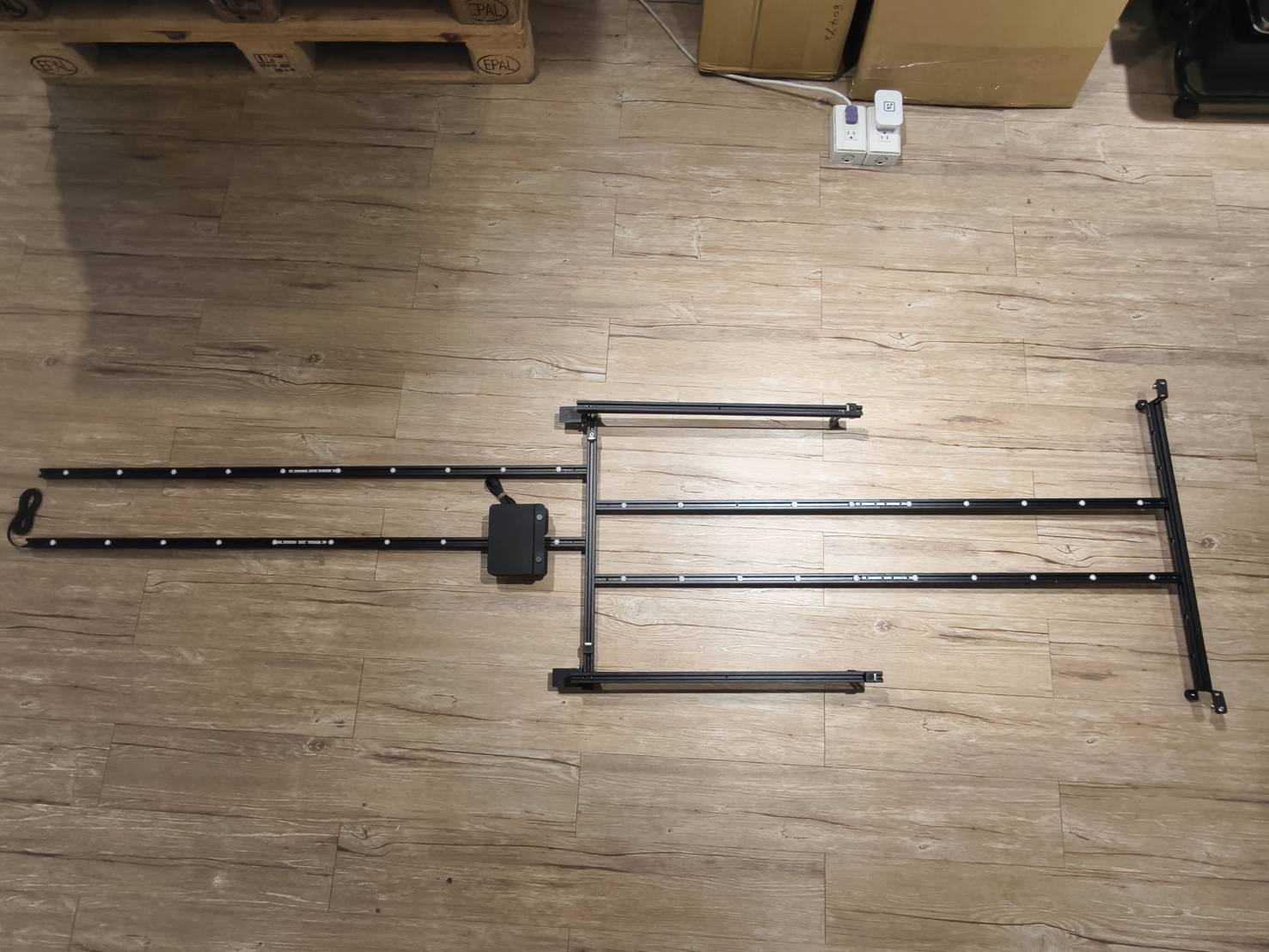

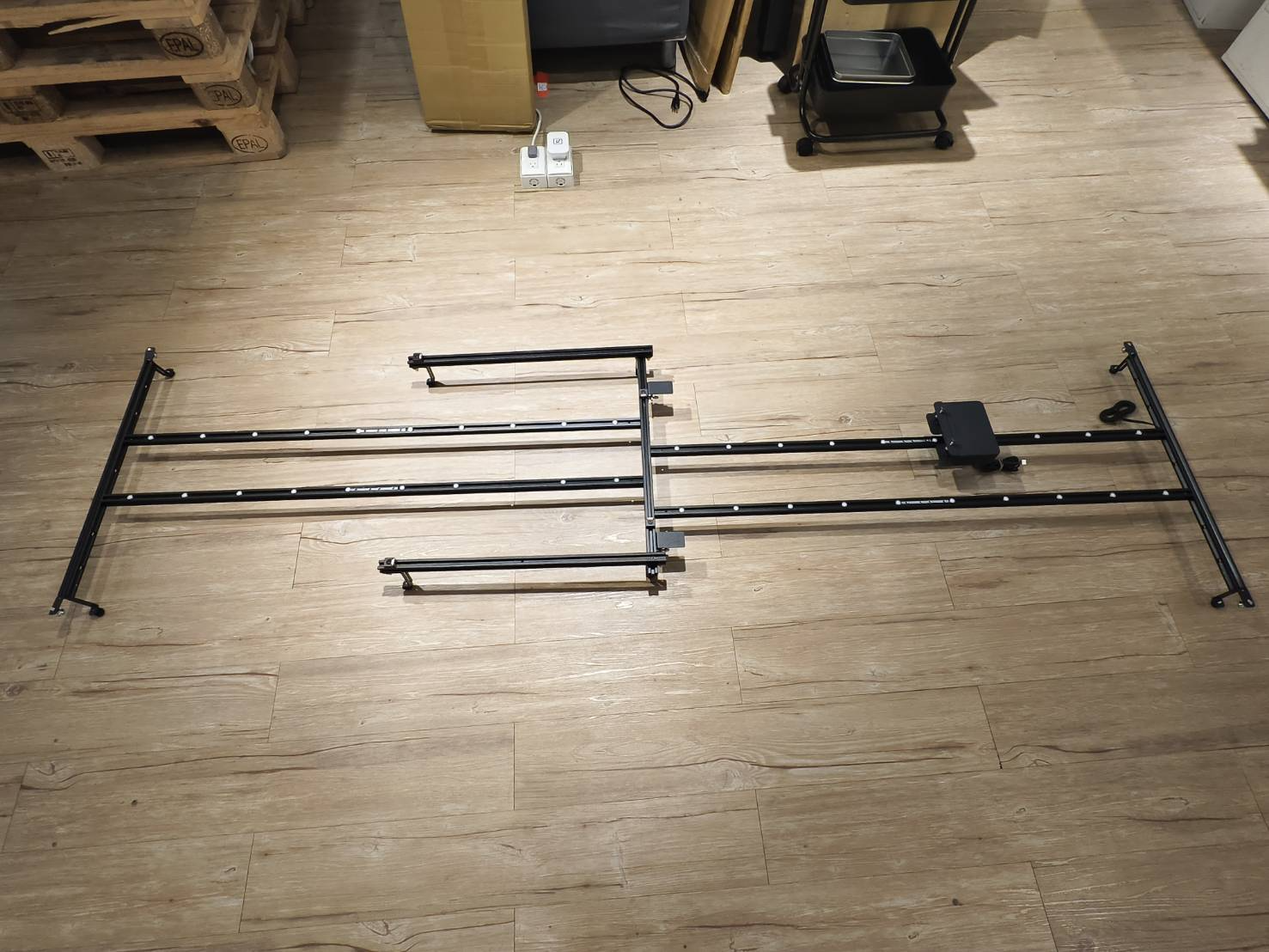

Quindi estendere ciascun set collegandoli tra loro. Alla fine, si dovrebbero ottenere due gruppi di guide estese.
Passo 18
Preparare 2 traverse di fissaggio della guida, 4 rialzi per guida e 4 viti corte (M5\*6).

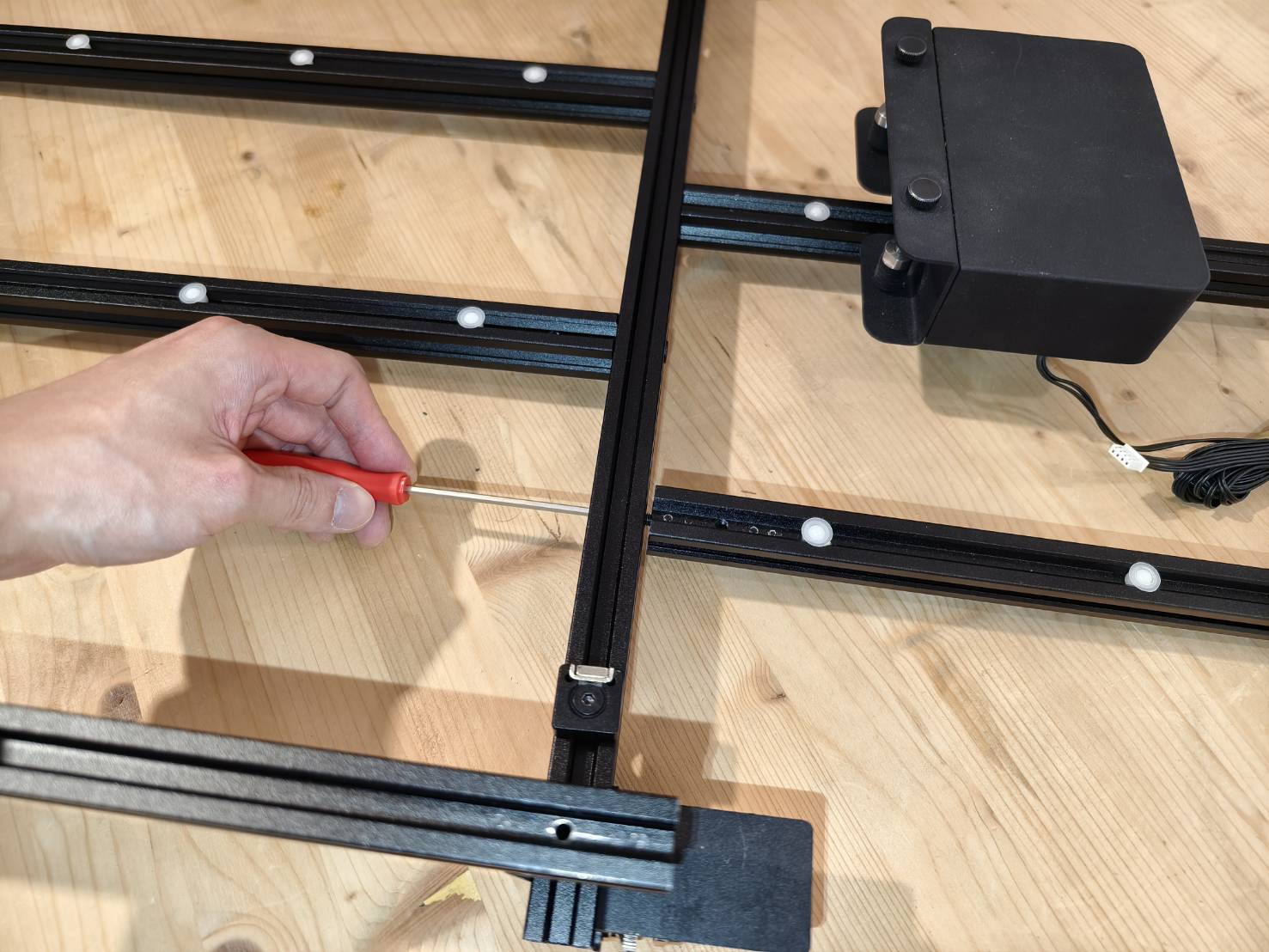

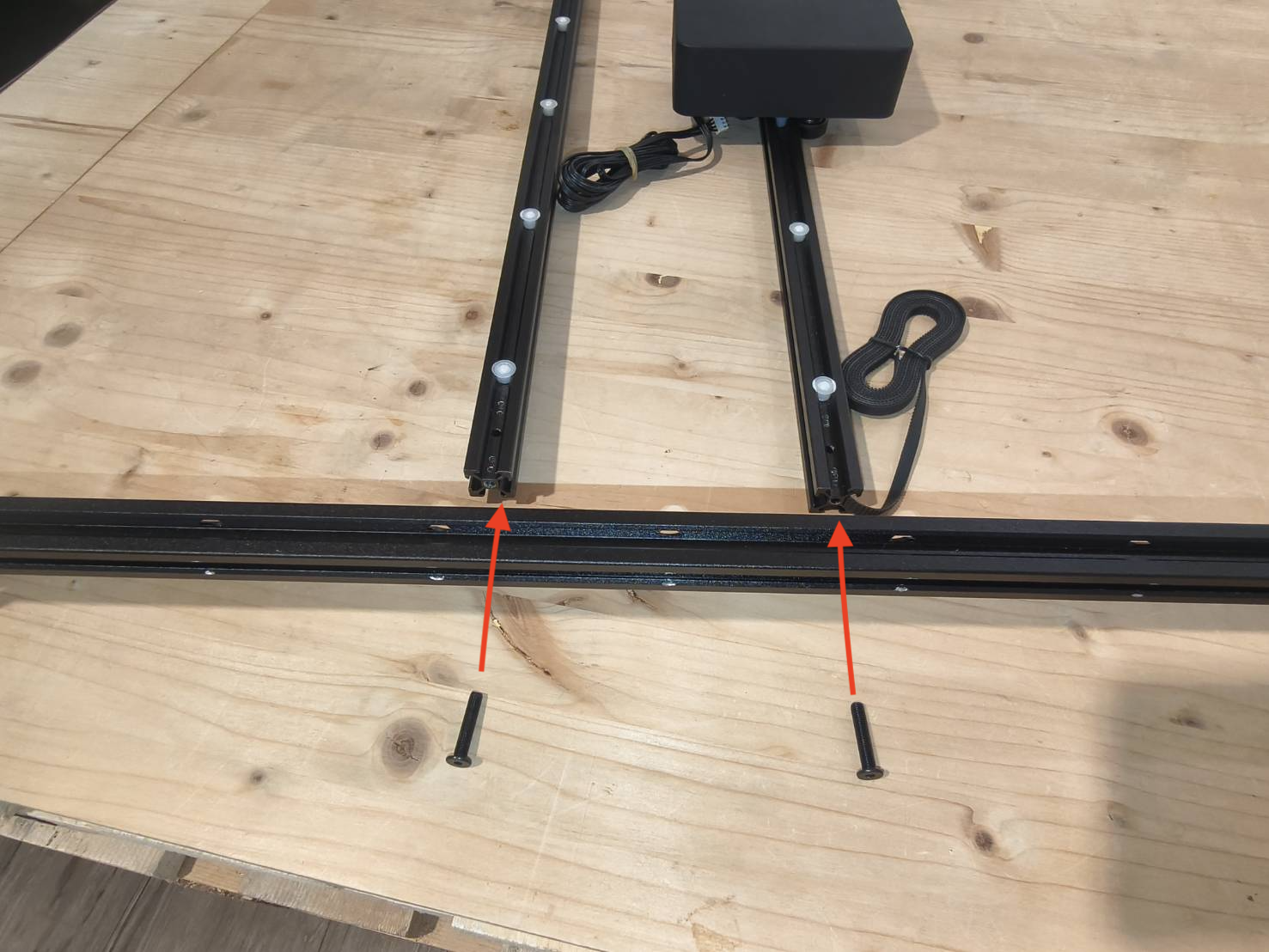

Utilizzare le viti corte per fissare i rialzi della guida a entrambe le estremità di ciascuna traversa di fissaggio della guida. Si otterranno due set di gruppi traversa di fissaggio della guida + rialzo della guida.
Seguire i passaggi seguenti per l"installazione:
Assicurarsi che quando la traversa di fissaggio della guida è in posizione verticale, i fori delle viti si trovino sui lati, non sulla parte superiore o inferiore.
Se i fori non si trovano sui lati, allentare le viti, ruotare i rialzi della guida, quindi serrare nuovamente le viti.
Passo 19

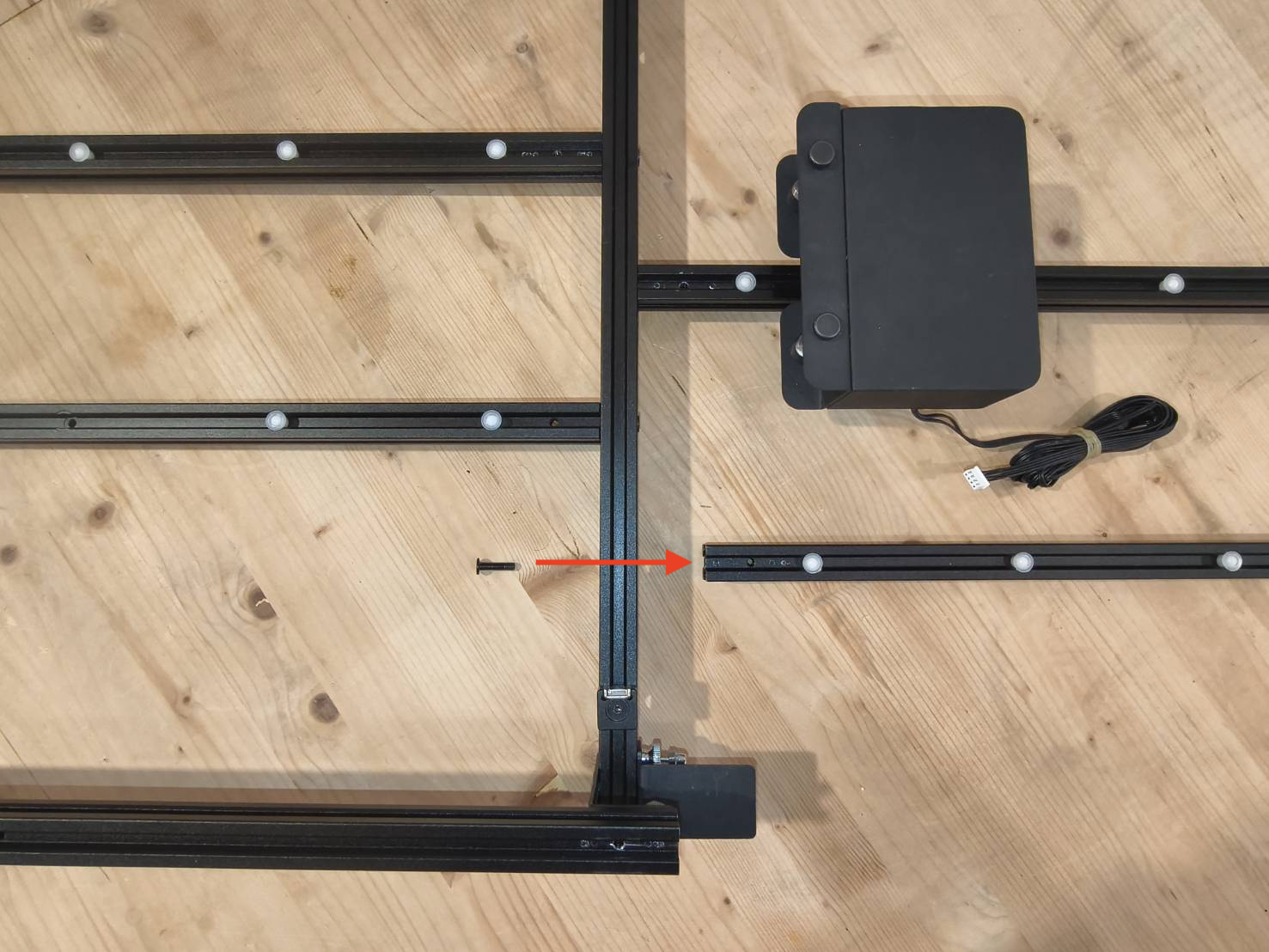

Preparare la guida di estensione x1 e la vite lunga (M5x22) x1.
Installare la guida di estensione sulla trave di fissaggio, utilizzando il foro della vite vicino al centro.
Passo 20
Preparare 1 set di piedini per la trave della guida e 2 viti lunghe (M5x22).
Installarlo sull'altro lato per fissarlo, con il piedino nero della trave rivolto verso il basso.
Se la struttura complessiva non è in bolla, regolare la posizione delle viti dei piedini di supporto per alzarla o abbassarla secondo necessità.
Passo 21
Preparare una guida di estensione e una vite lunga (M5x22).
Installare la guida di estensione sulla trave, sul lato più vicino all'alimentatore, utilizzando il foro per vite più esterno.
Passo 22
Preparare il gruppo piedino della trave x1 e le viti lunghe (M5x22) x2.
Installarlo sull'altro lato per fissarlo, assicurandosi che il piedino nero della trave sia rivolto verso il basso.
Se la struttura complessiva non è in bolla, regolare la posizione delle viti dei piedini di supporto per alzarla o abbassarla secondo necessità.
Passo 23

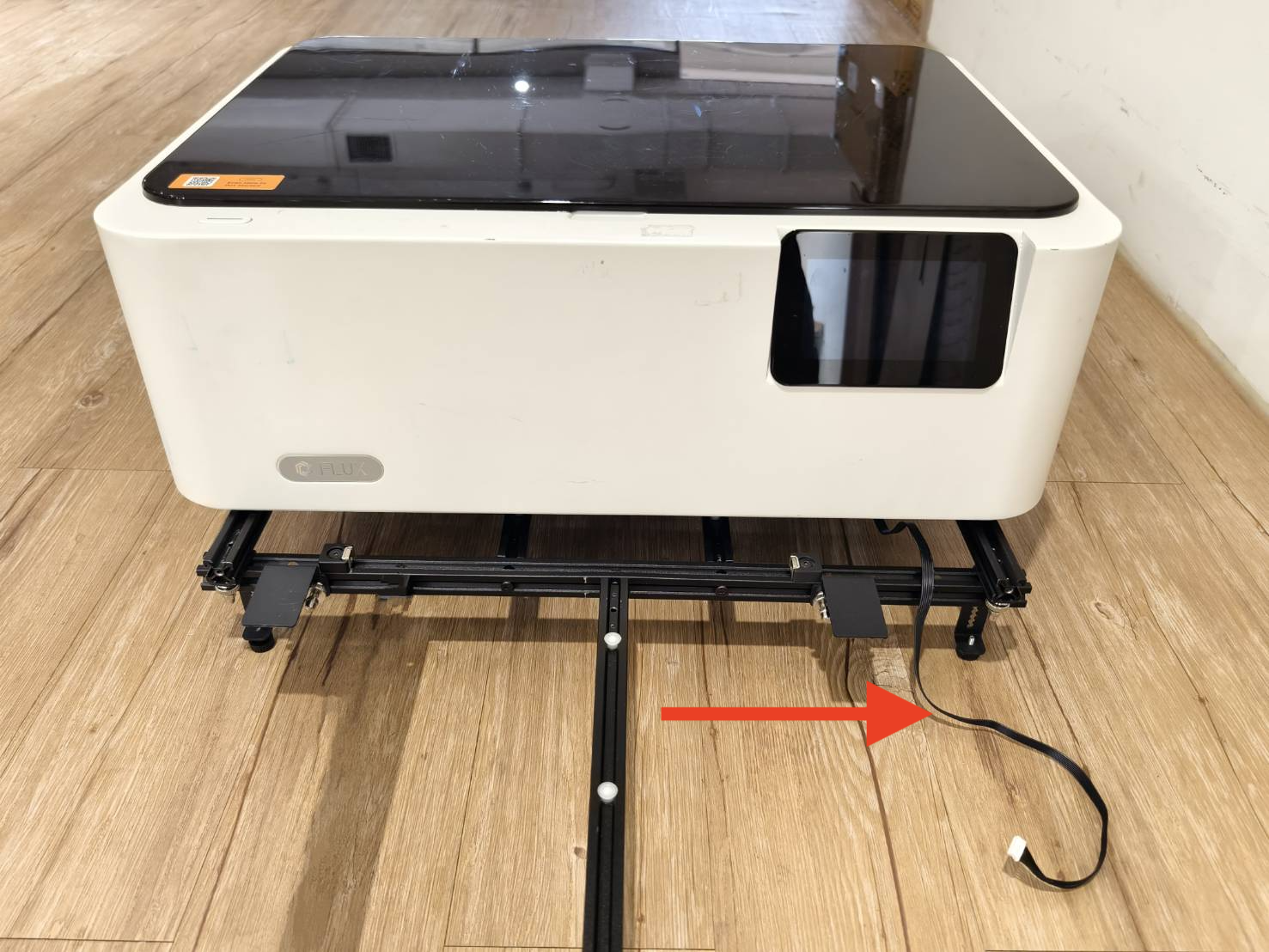

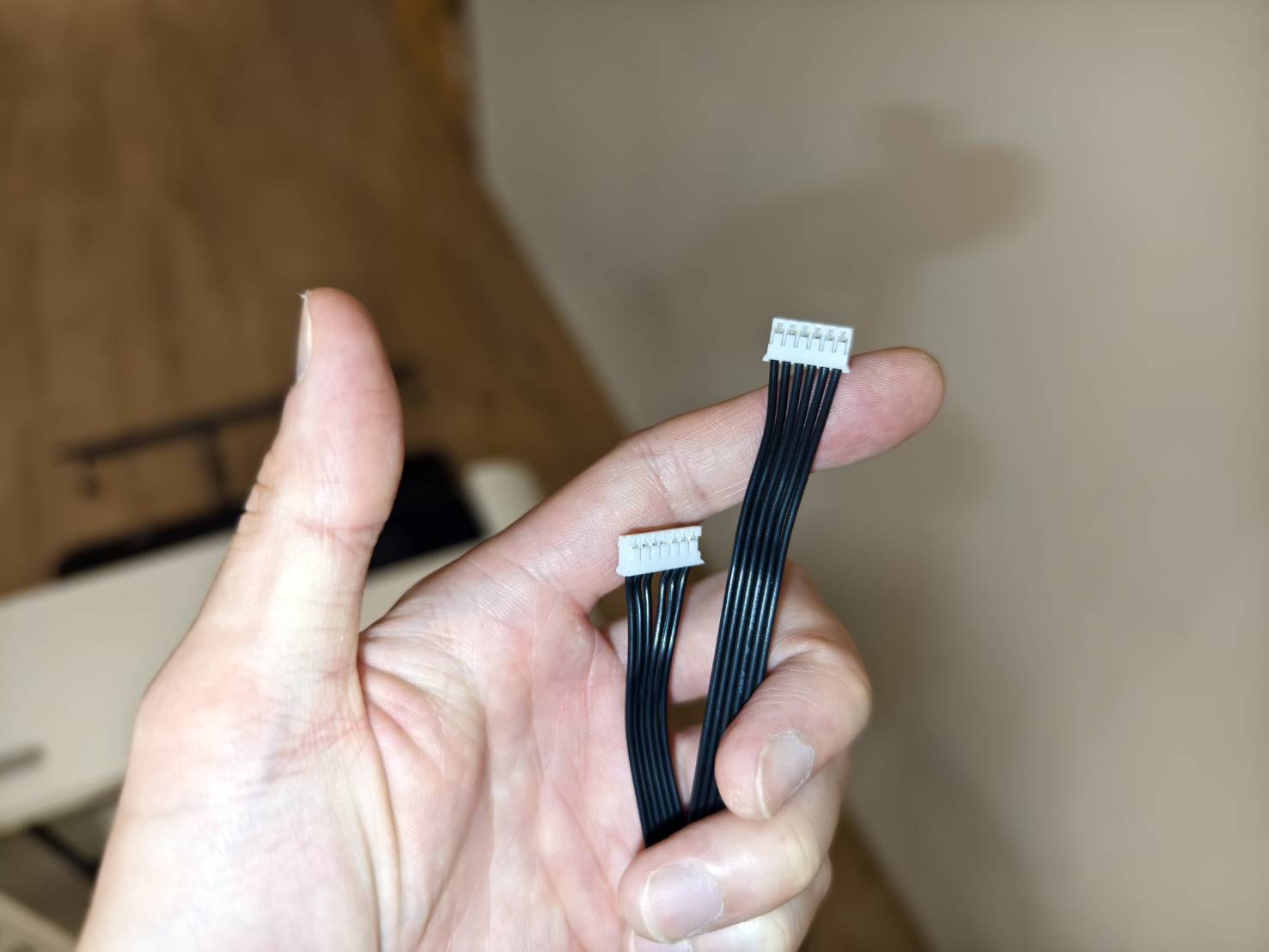

Estrarre il cavo di collegamento.

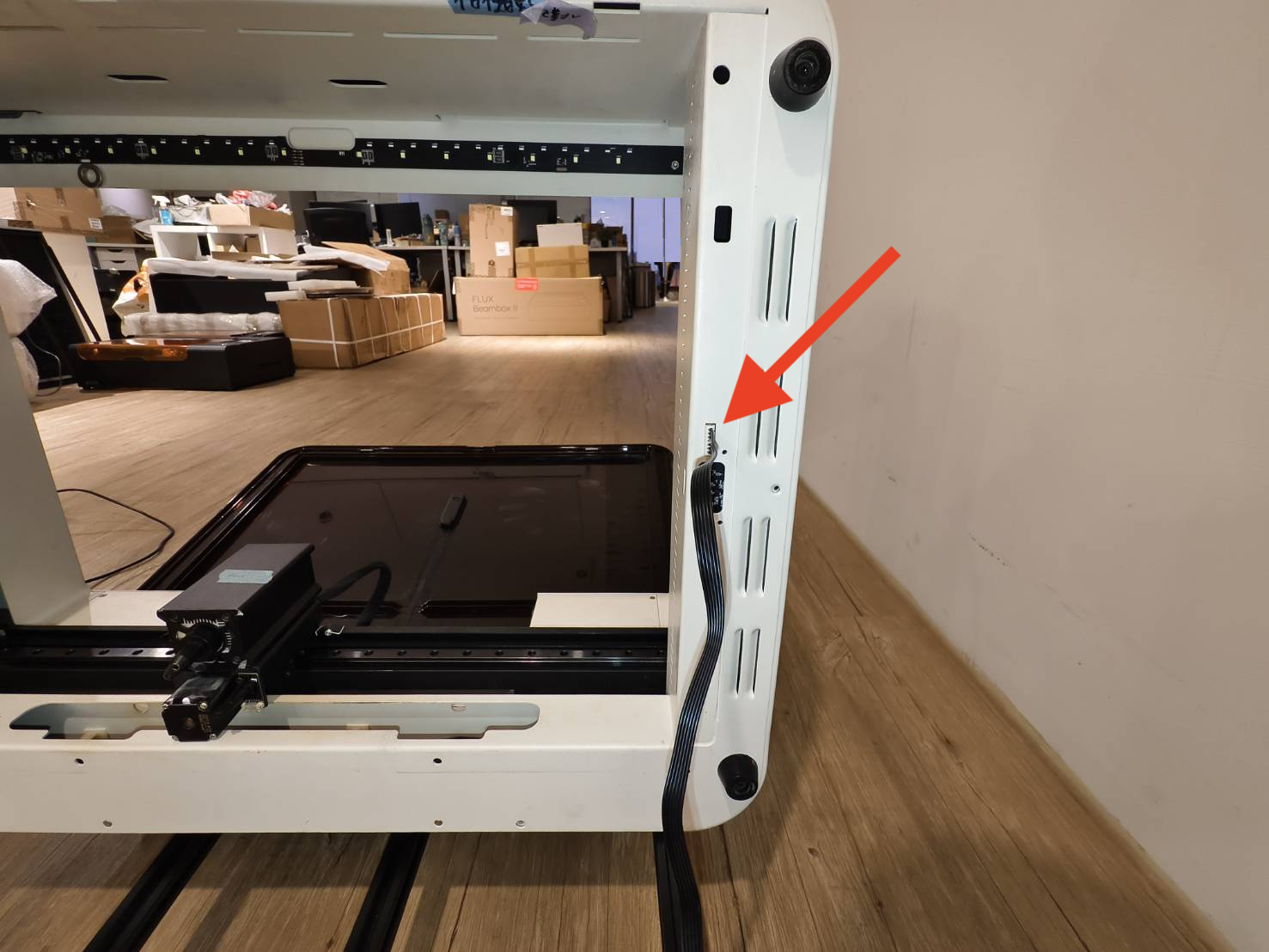

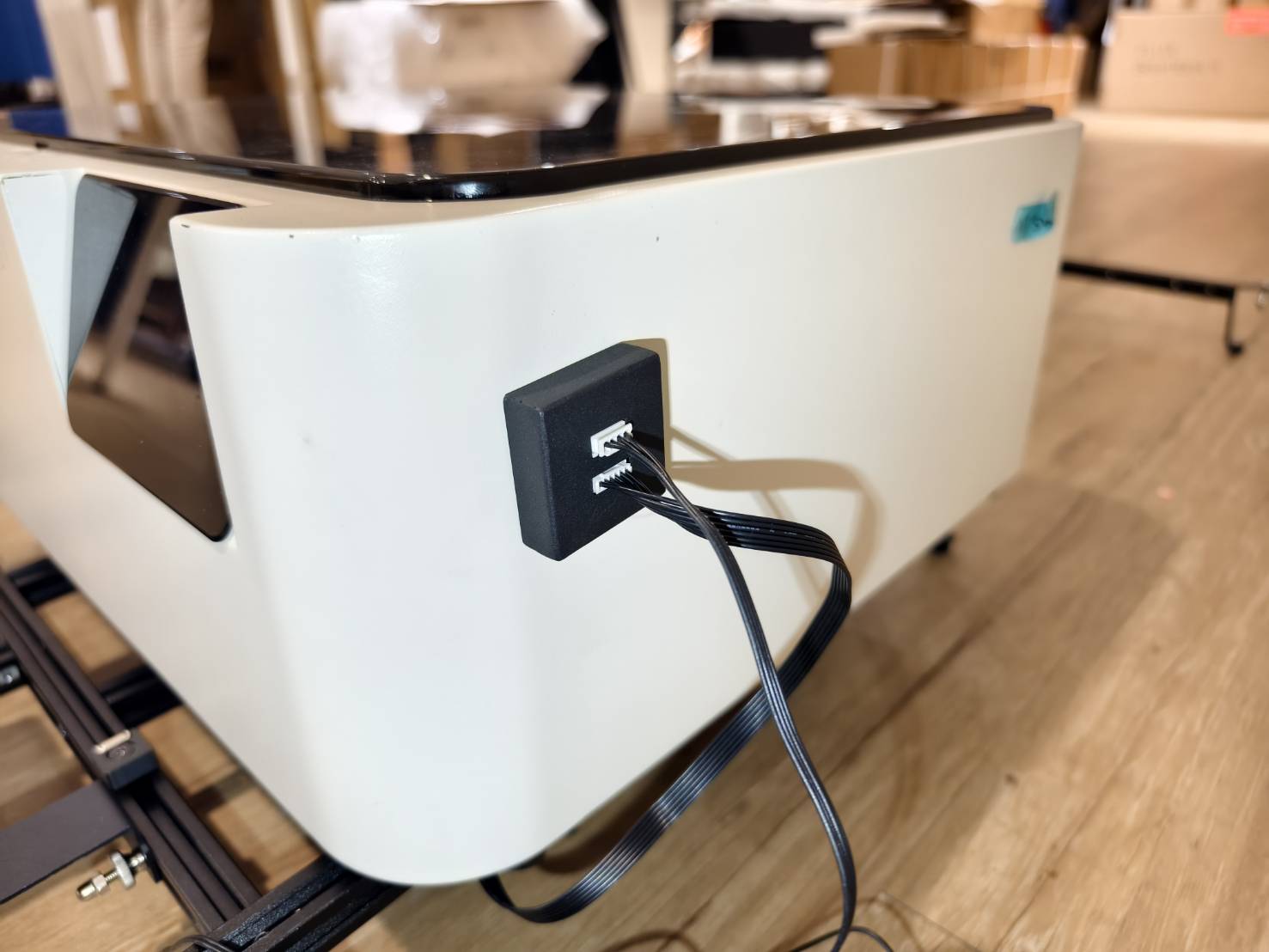

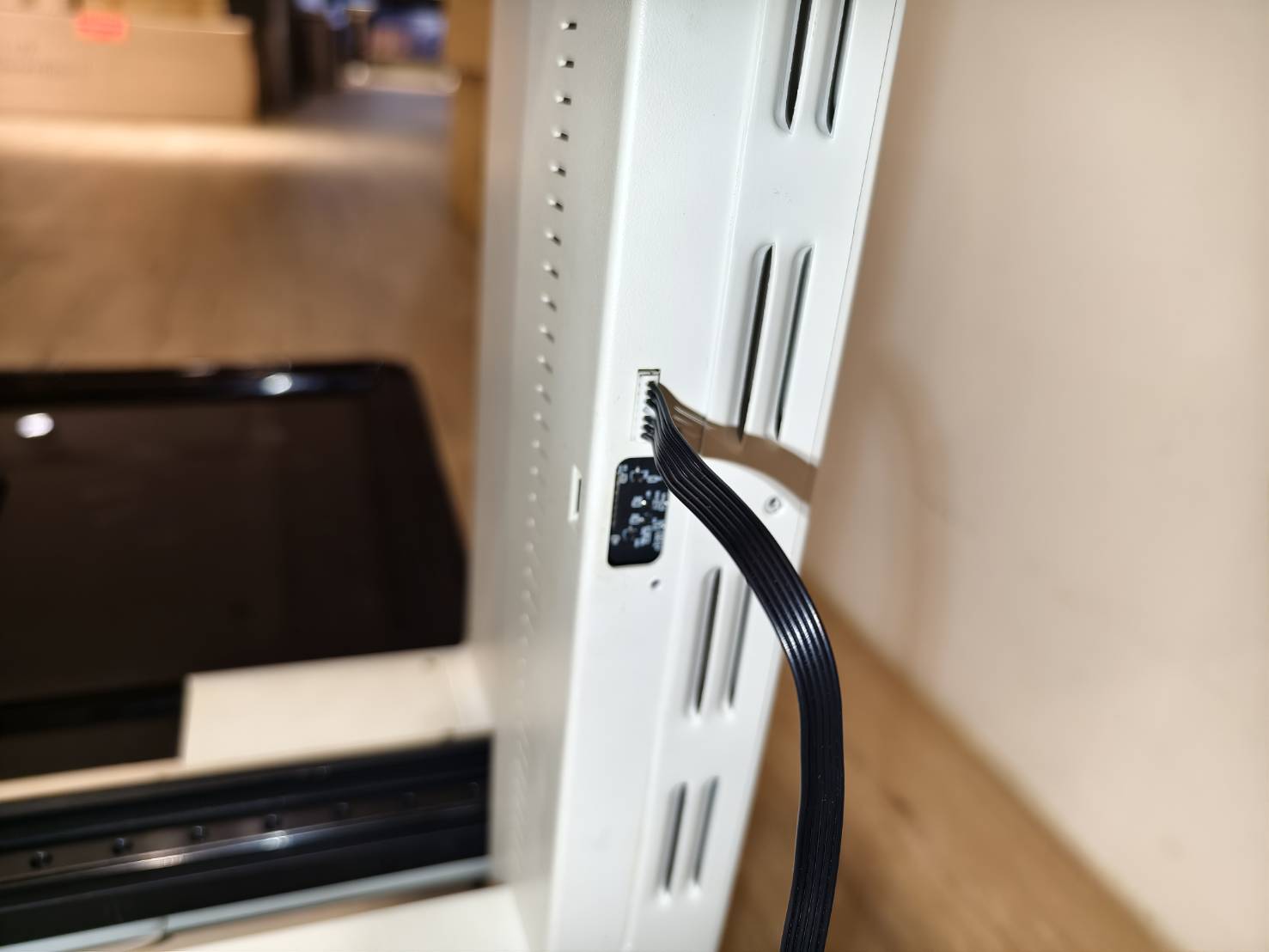

Capovolgere la macchina per localizzare la presa, quindi inserire il connettore.
Passo 24

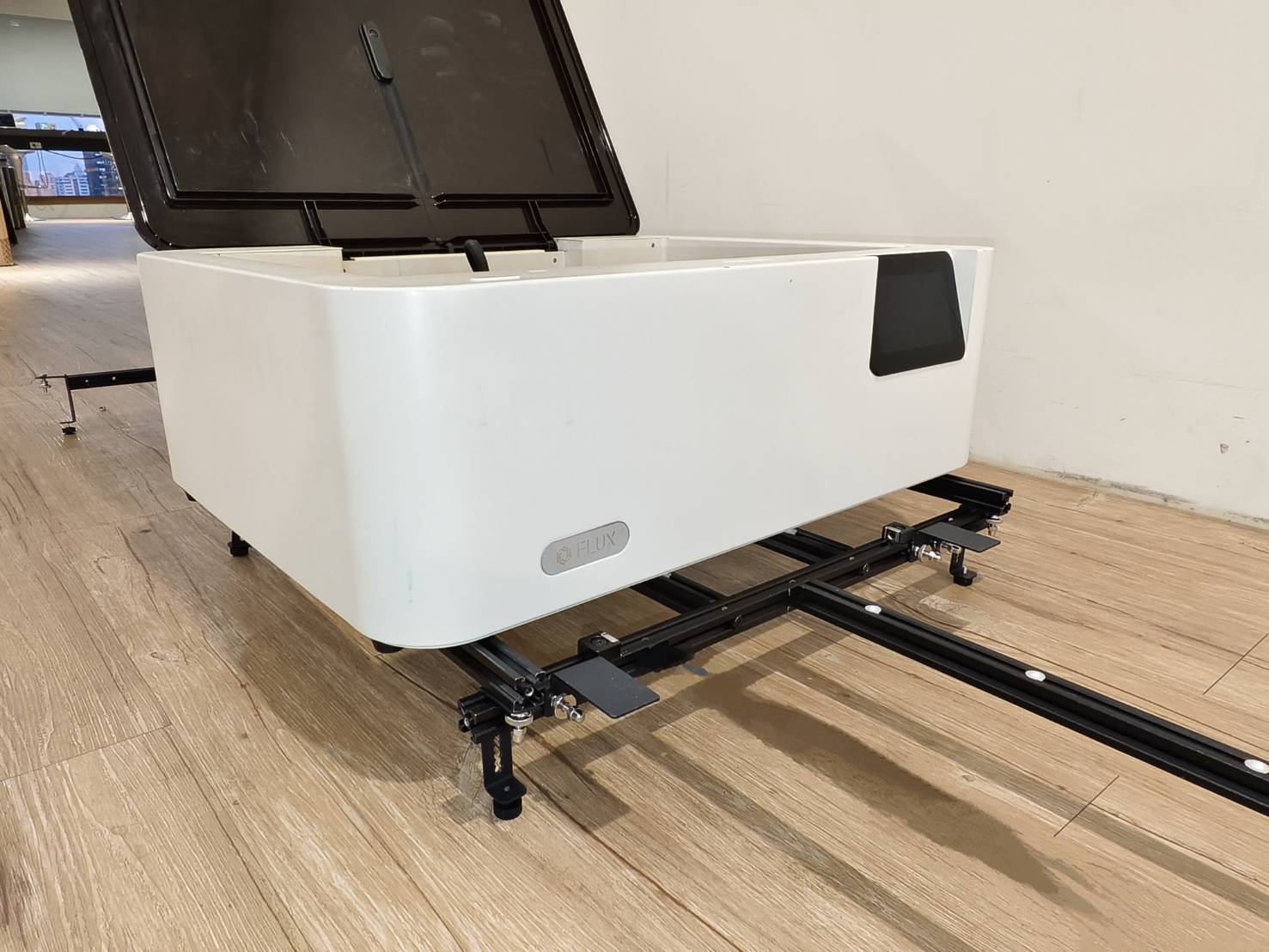

Posizionare la macchina sull'alimentatore, come illustrato nell'immagine sottostante.。
Assicurarsi che la macchina non comprima il cavo del connettore.

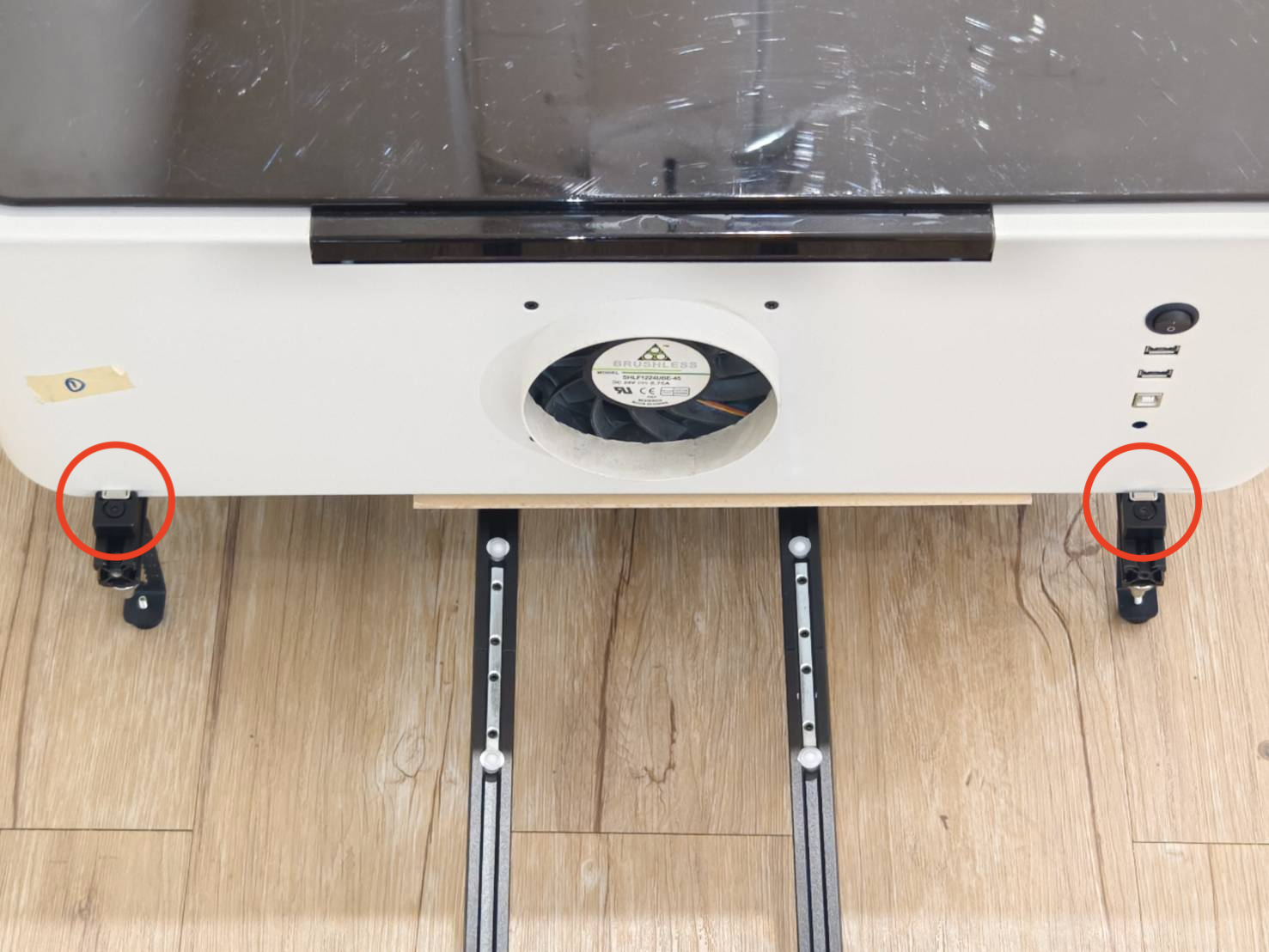

Assicurarsi che il magnete sia saldamente fissato all'alloggiamento della macchina.
Fase 25

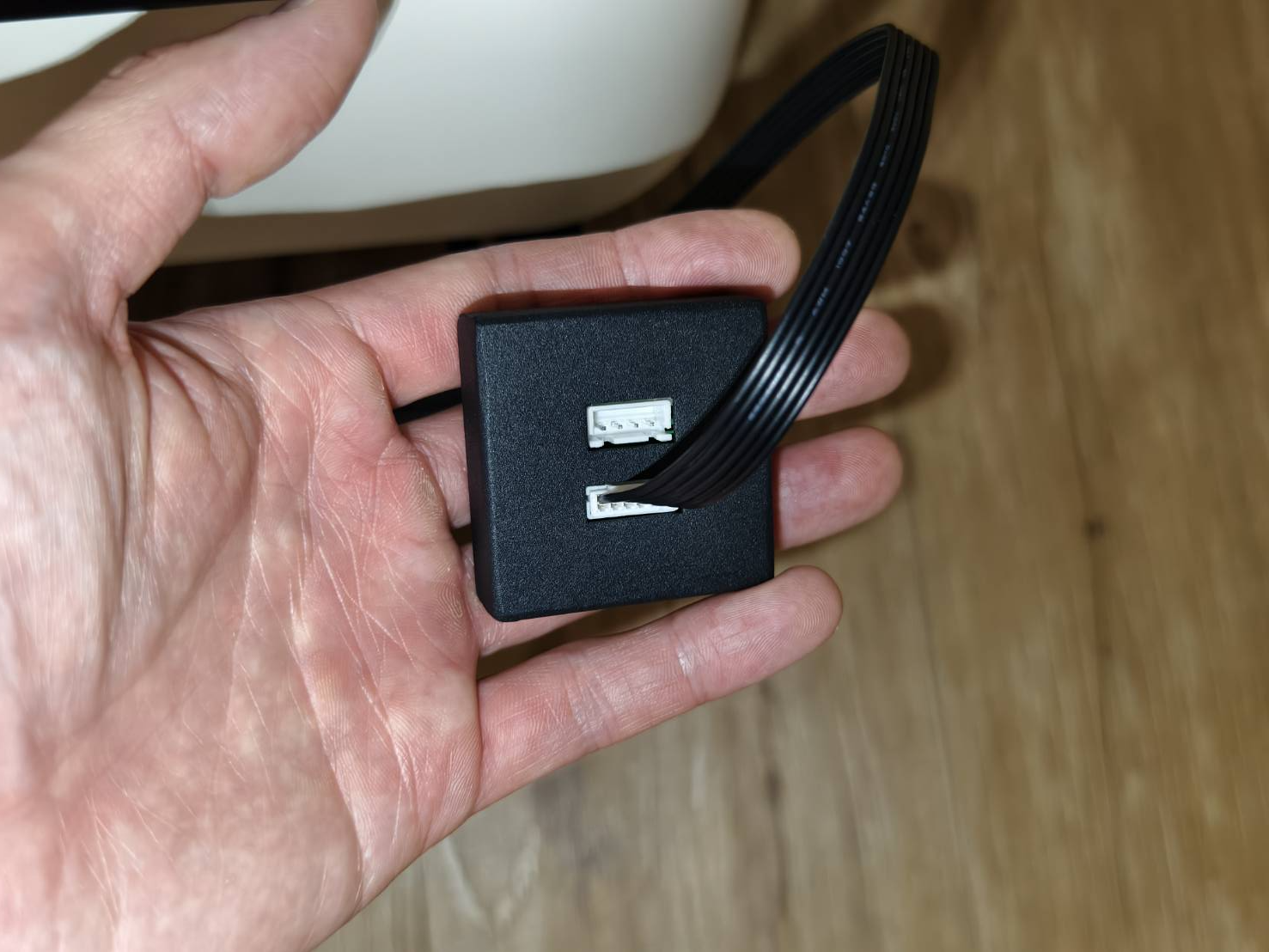

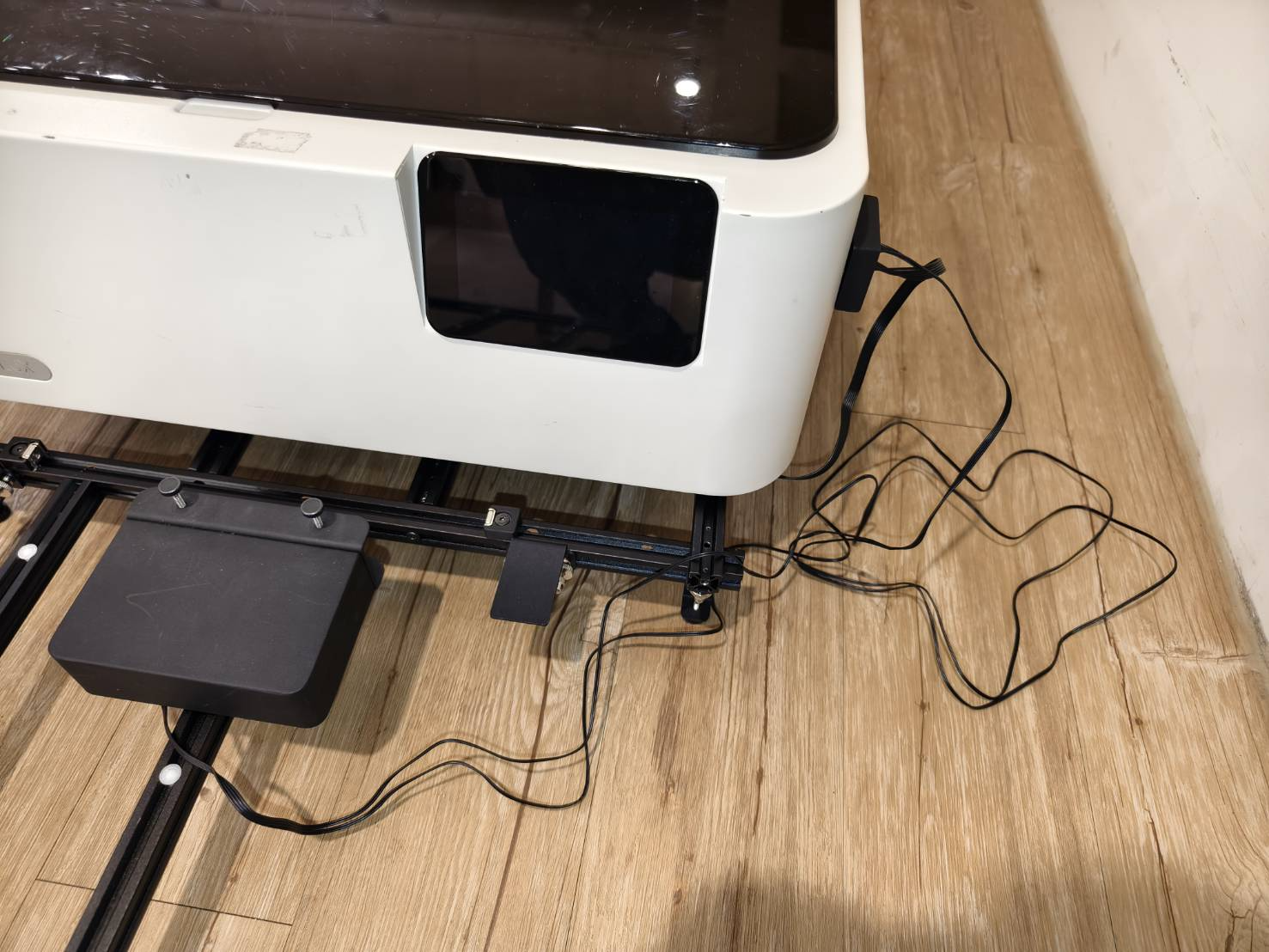

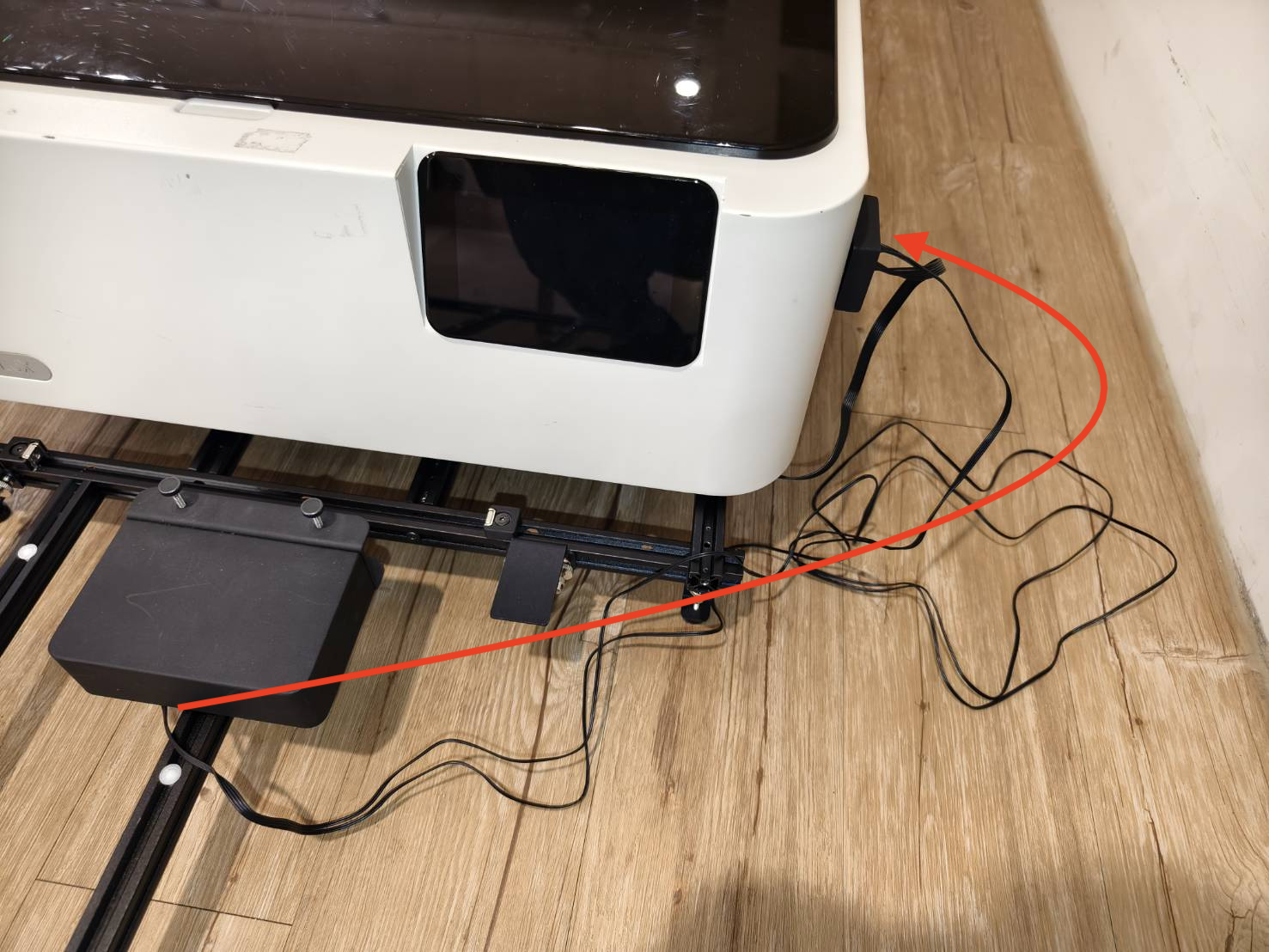

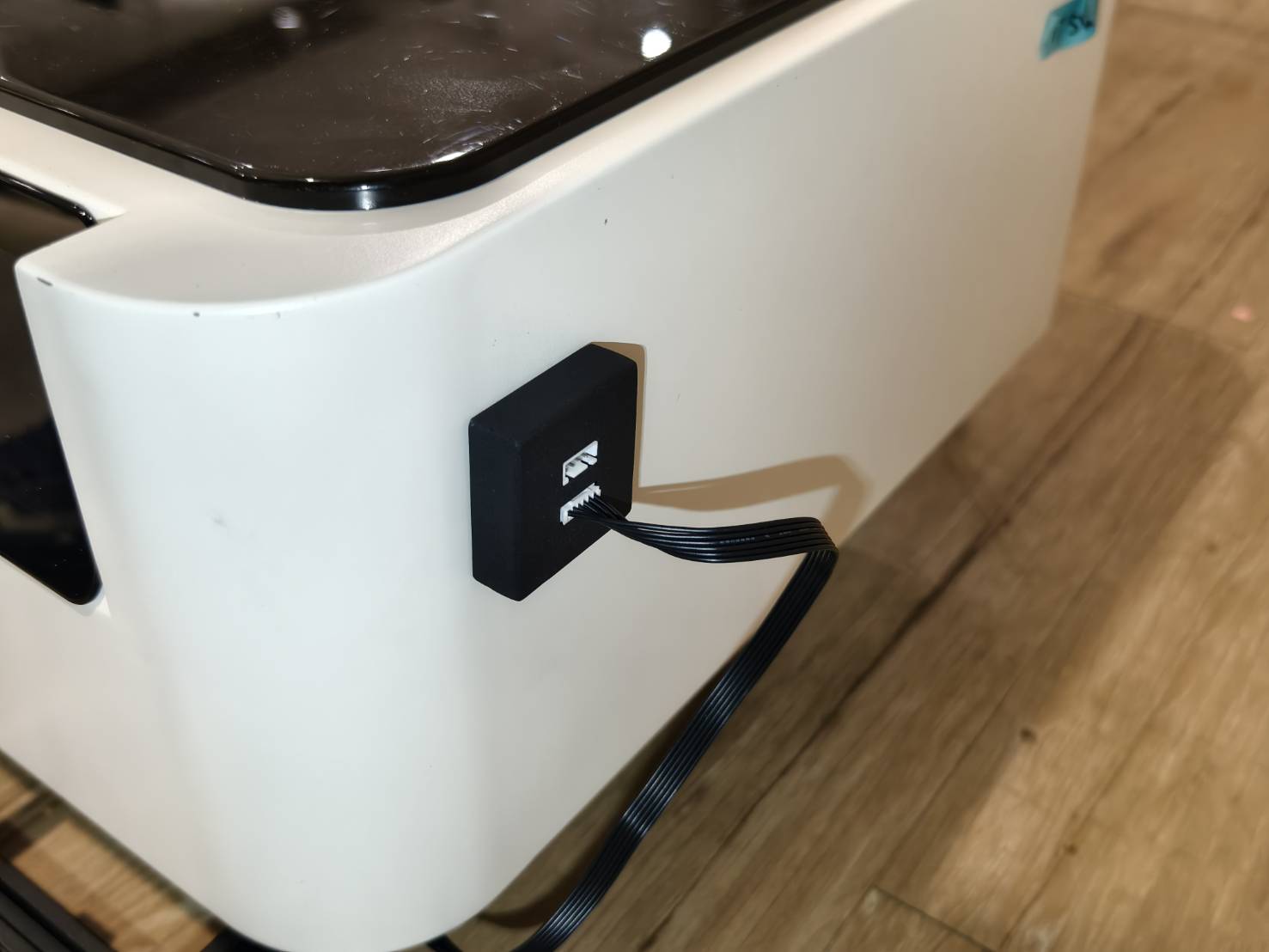

Individuare l'adattatore, inserire l'altra estremità del cavo di collegamento nella scatola, quindi collegare l'adattatore alla macchina.
Fase 26
Se presente, tagliare la fascetta sul cavo di collegamento dell'alimentatore.
Collegare il cavo dell'alimentatore all'adattatore.
Fase 27

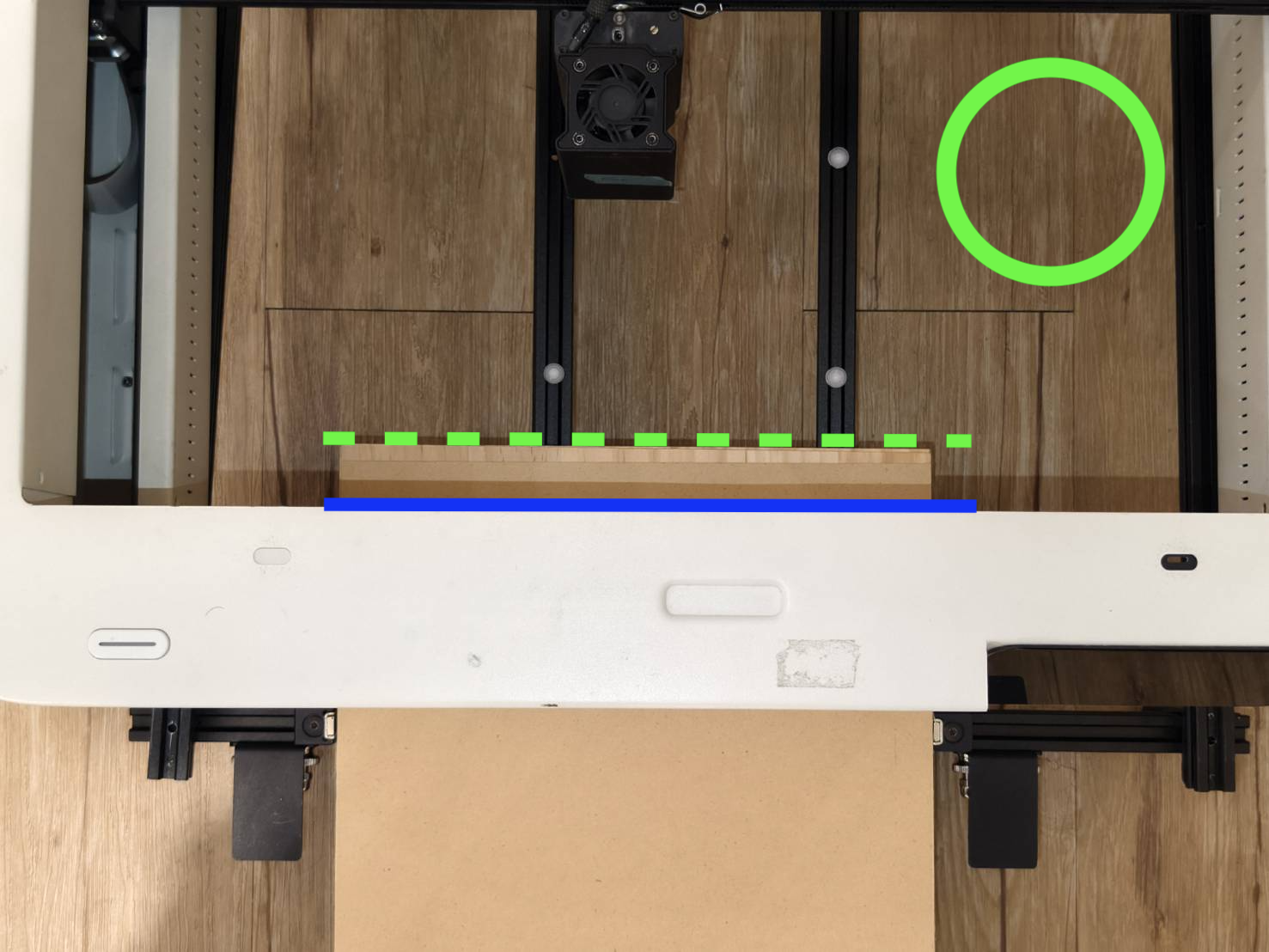

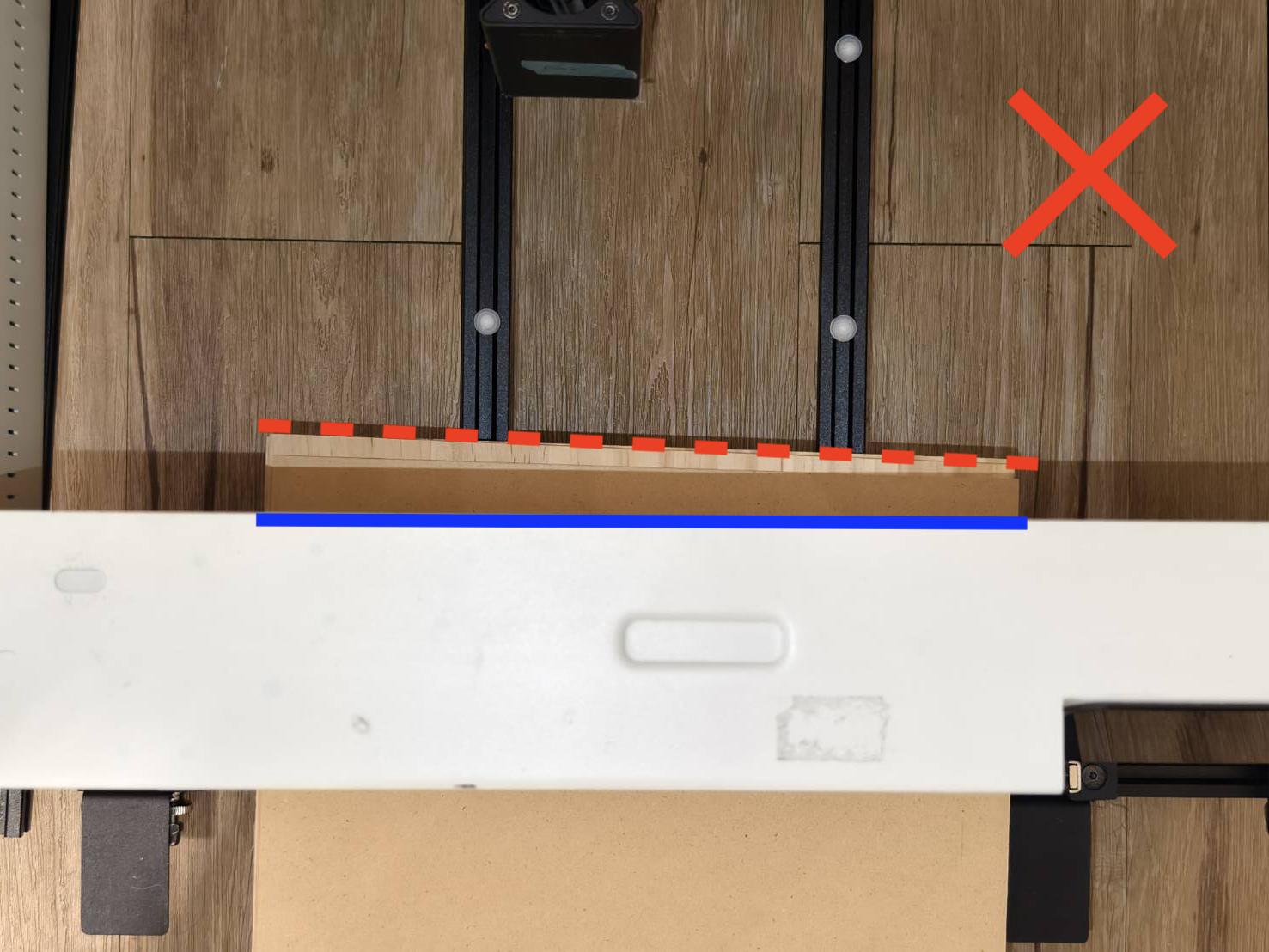

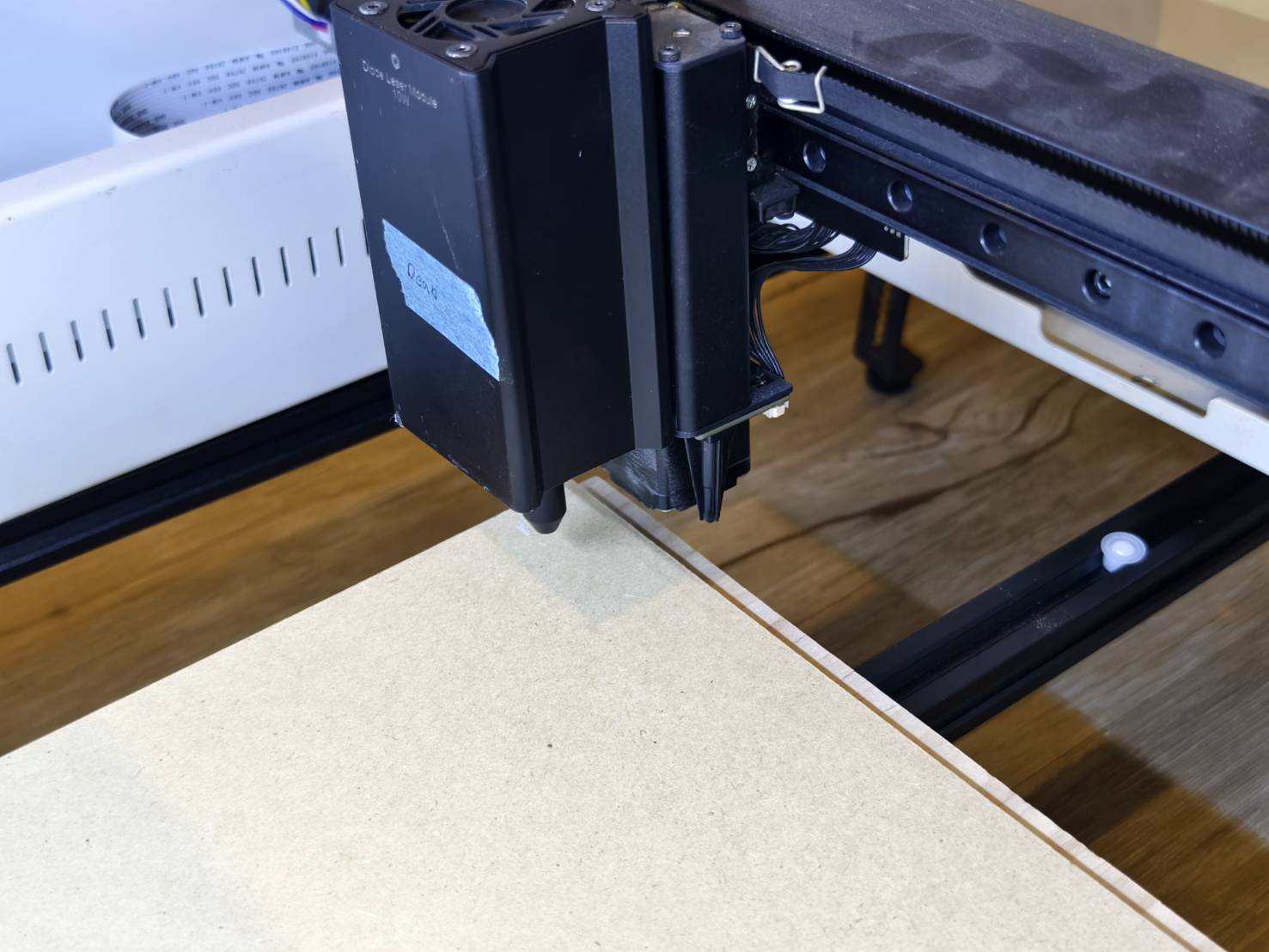

Posizionare il materiale, assicurarsi che sia allineato con l'alimentatore, quindi serrare le viti a testa zigrinata per fissarlo.
Nota: Quando il coperchio inferiore è aperto, la sonda di autofocus potrebbe non raggiungere la superficie del materiale. In tal caso, sarà necessario sollevare il materiale di circa 10-12 mm. Se il materiale stesso ha già uno spessore superiore a 12 mm, non è necessario un ulteriore sollevamento.

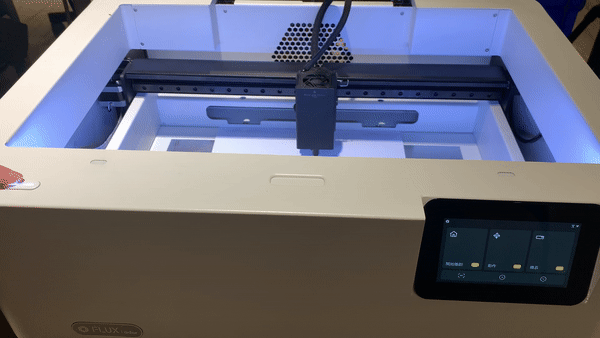

Nell'esempio mostrato nel video seguente, il materiale viene sollevato di 10 mm utilizzando due tavole di legno da 5 mm, con il terzo strato che rappresenta il materiale effettivo da incidere.
Spingere e tirare il materiale avanti e indietro per verificare, osservando l'aspetto del materiale sotto il coperchio inferiore della macchina per confermare che sia a livello.
Passo 28

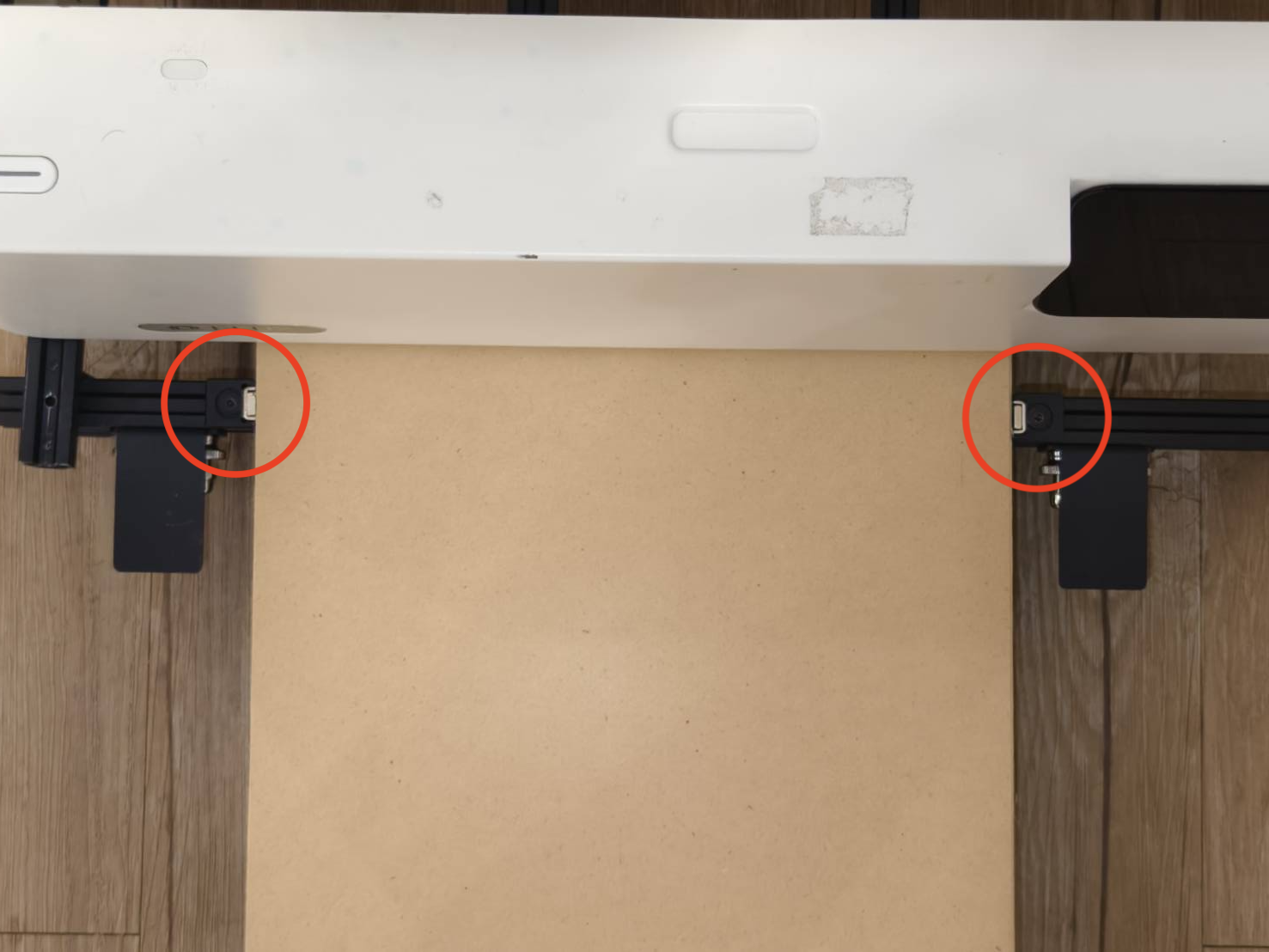

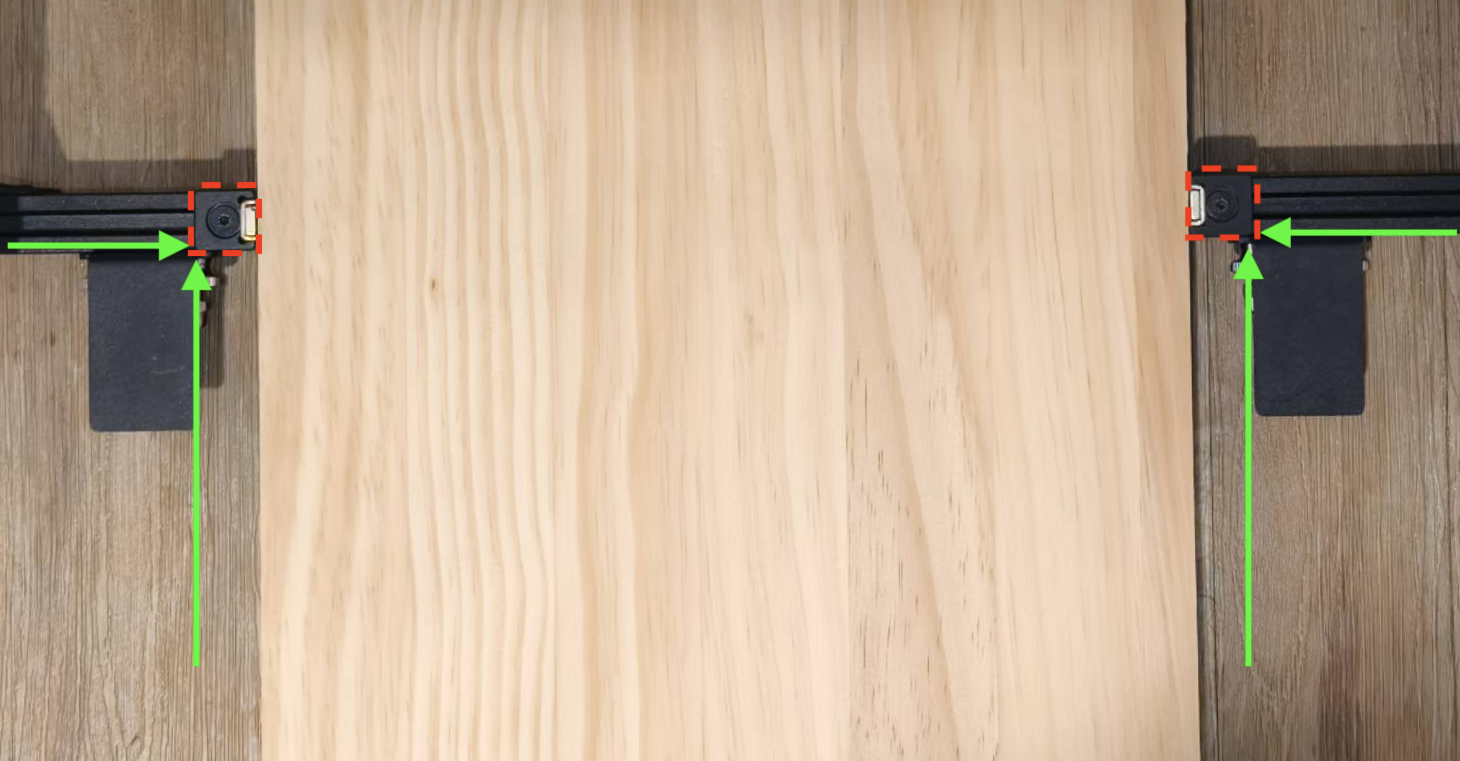

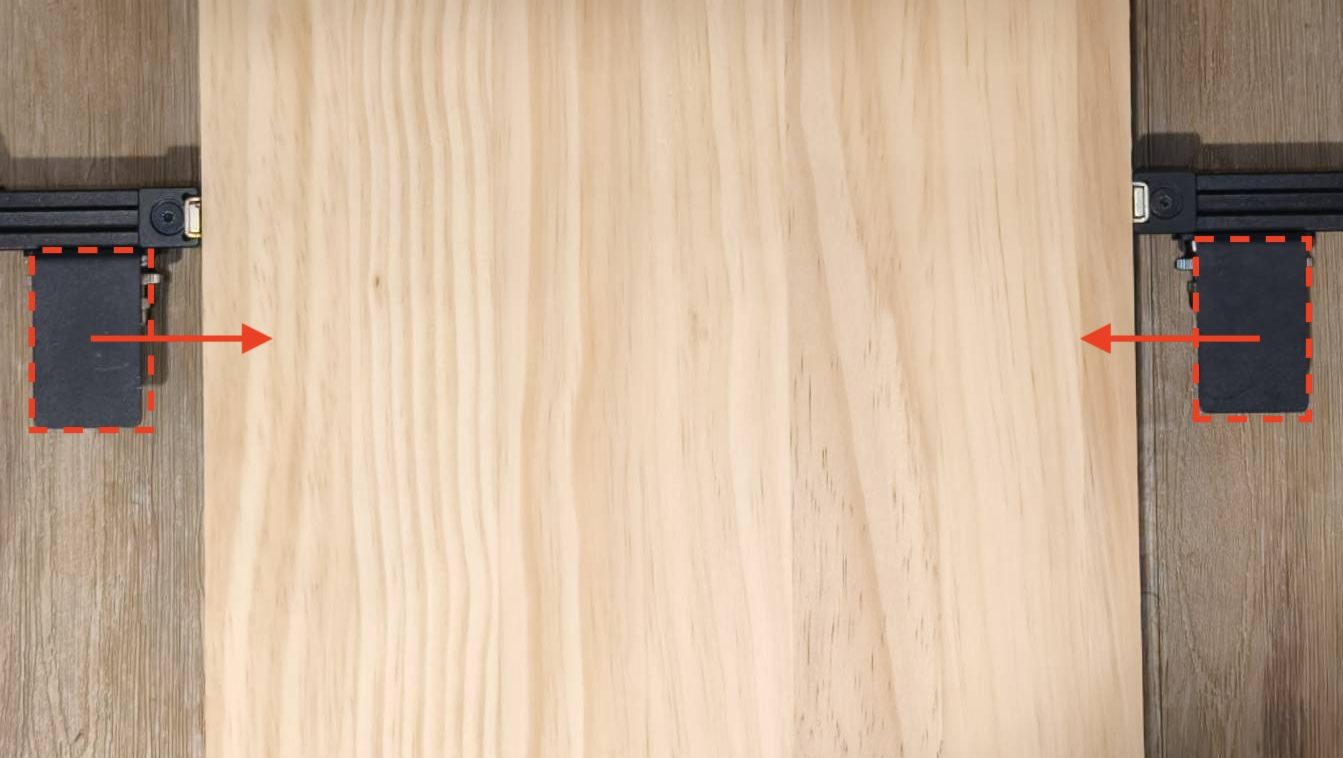

Regolare la posizione dei magneti della guida di limite installati nel passo 14.
Regolare la posizione della piattaforma del rullo guida bordo come mostrato nel video sottostante, allineandola a filo con il bordo esterno del magnete della guida di limite.
Installare i rulli. I rulli a molla possono essere installati sia a sinistra che a destra senza restrizioni. Il loro scopo principale è prevenire la deviazione del materiale.
| Installazione inversa (per spessori del materiale inferiori a 5mm) | |
| Installazione in avanti（per materiali con spessore superiore a 5mm） | |
Passo 29

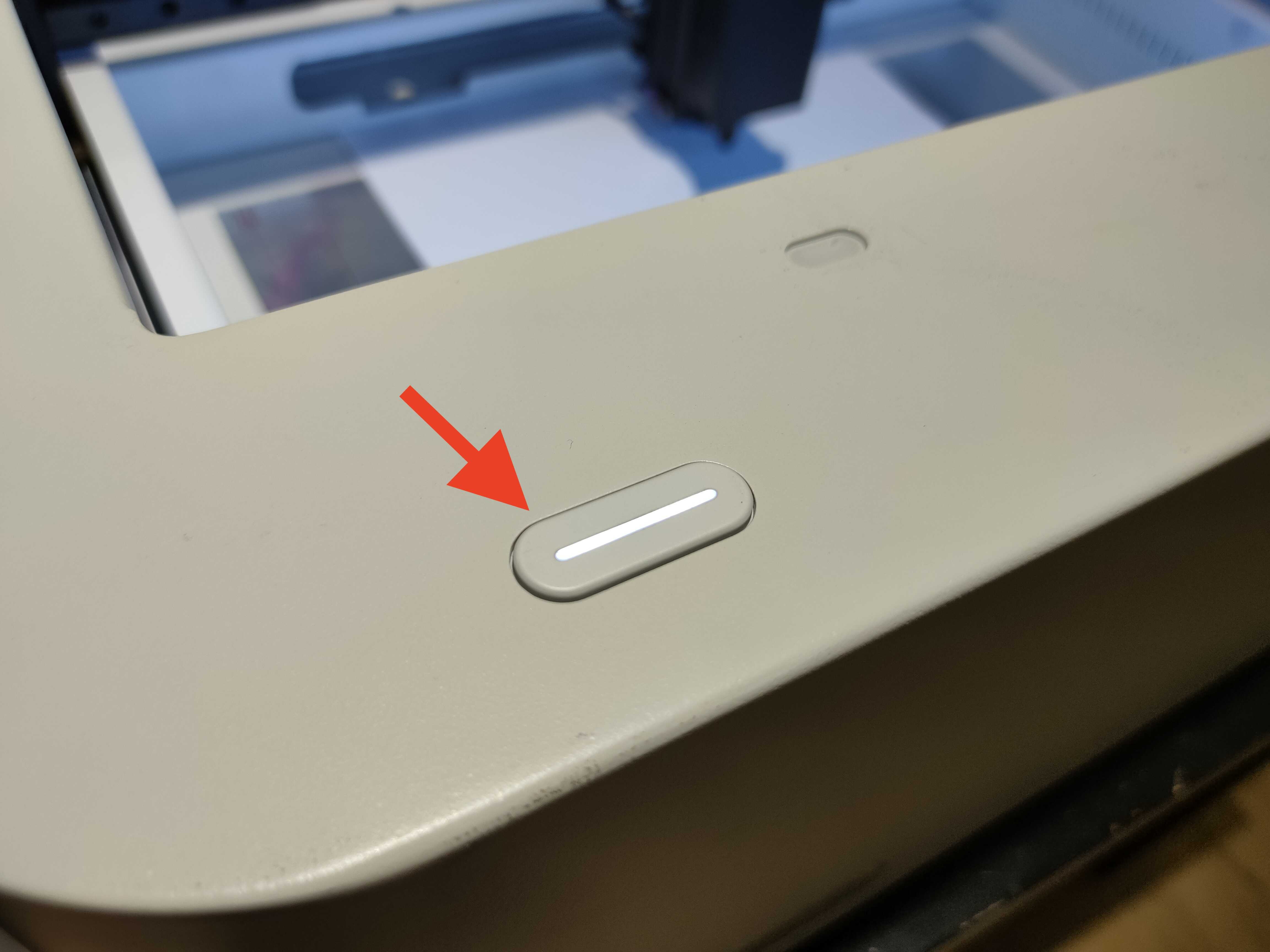

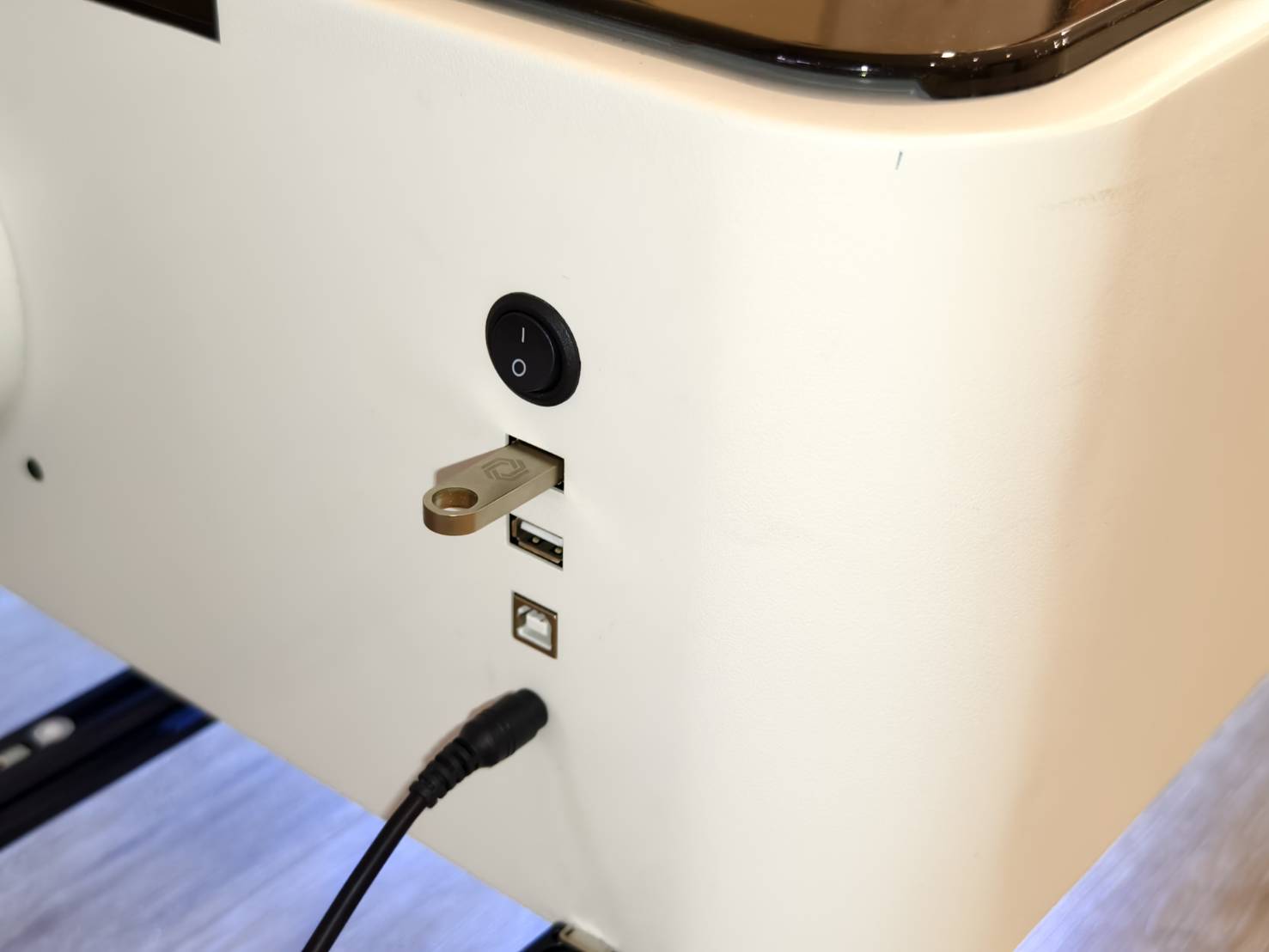

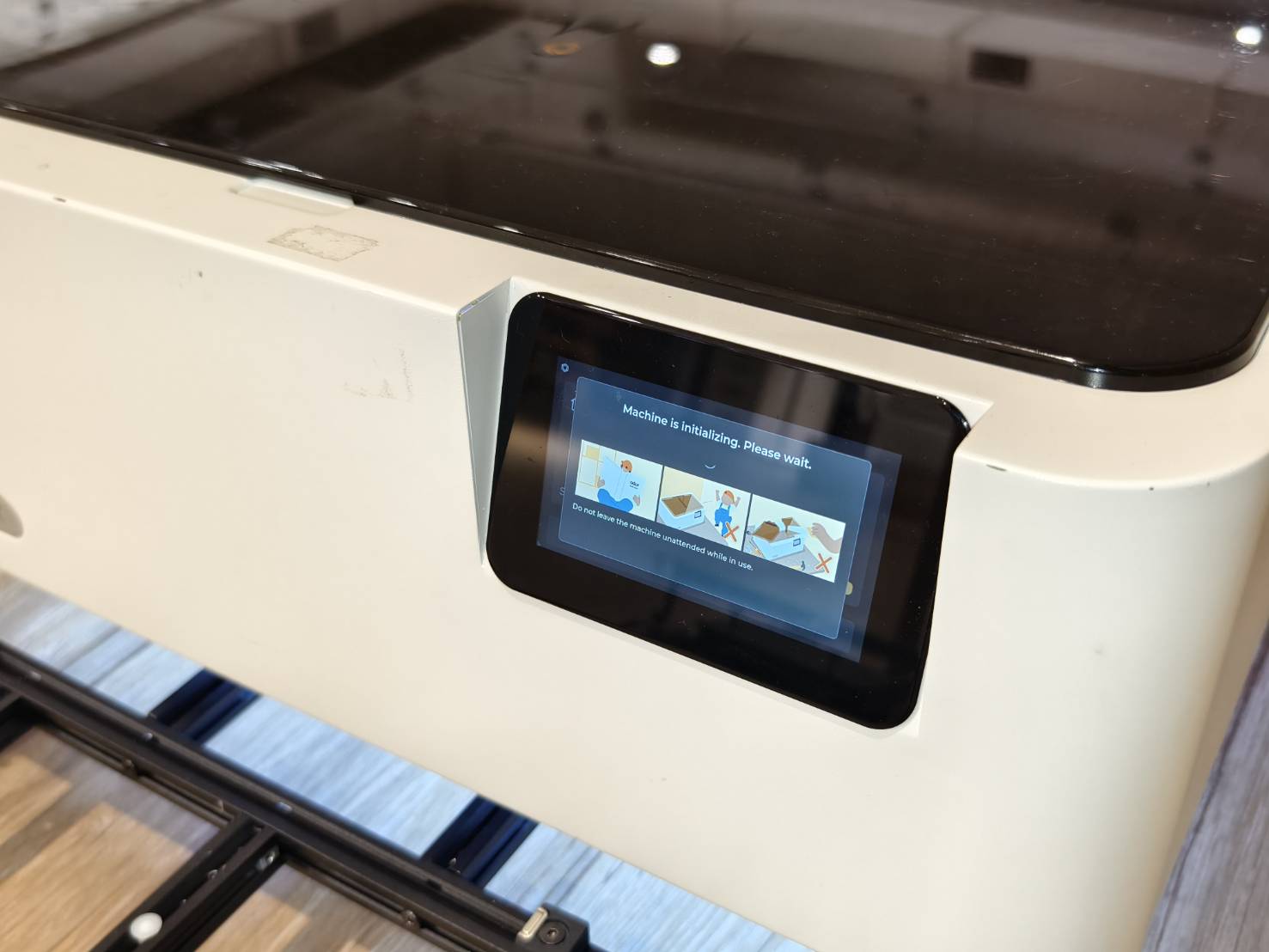

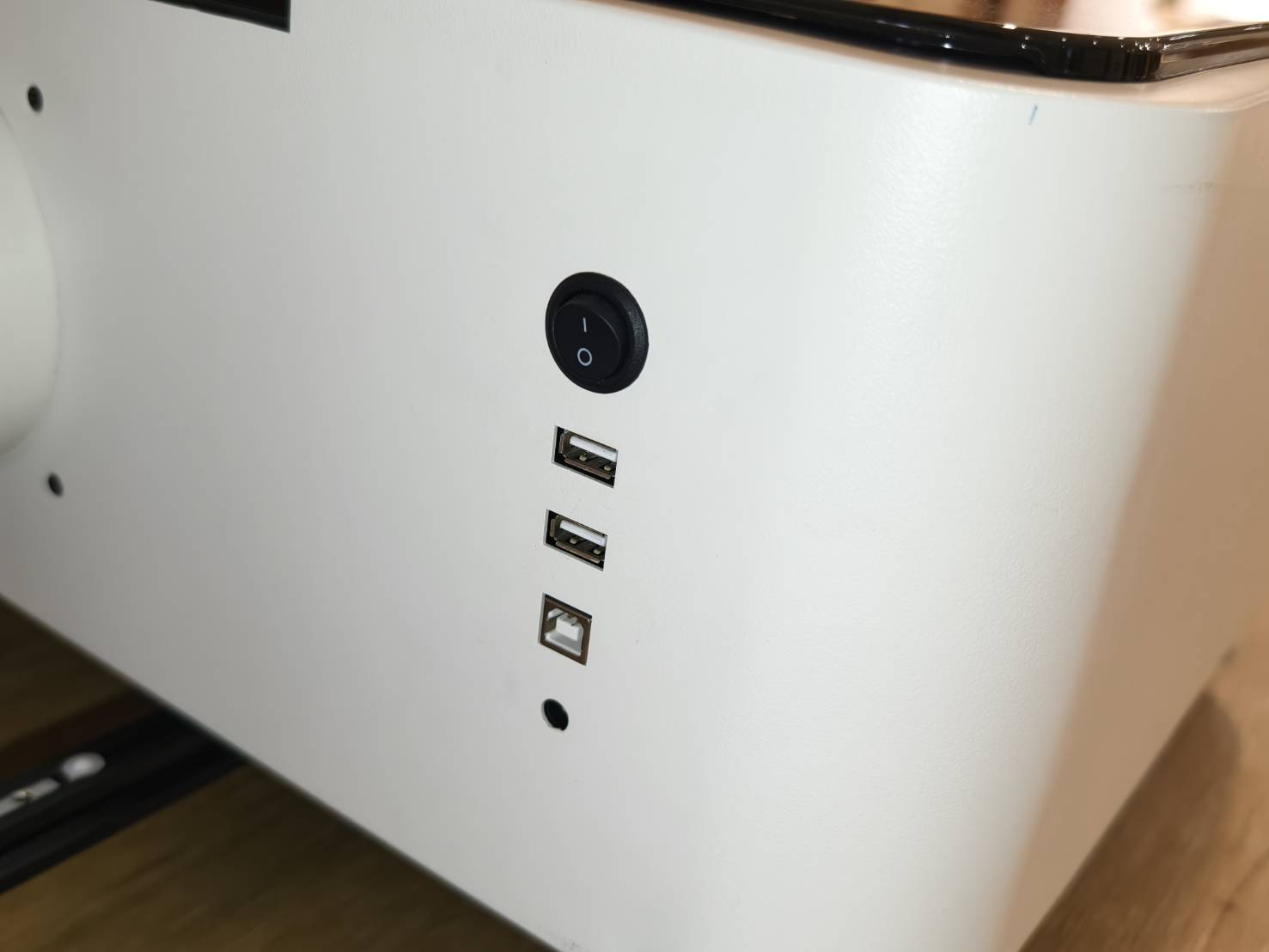

Accendere la macchina.
Assicurarsi che il blocco di sicurezza sia inserito correttamente sul retro della macchina.
Passo 30
Verificare di utilizzare le seguenti versioni di software e firmware.
|
Versione di Beam Studio 2.5.3 o superiore (Tutorial) |
Versione del firmware 5.3.8 o superiore. (Tutorial) |
|
|
Passo 31

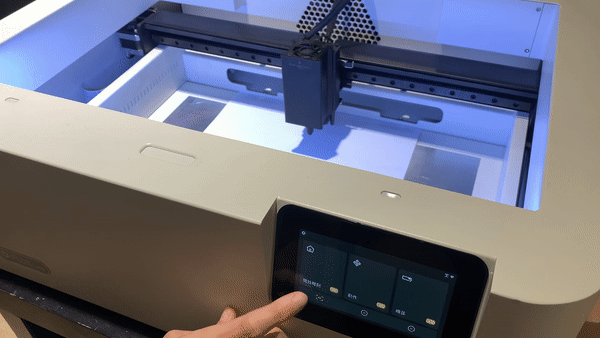

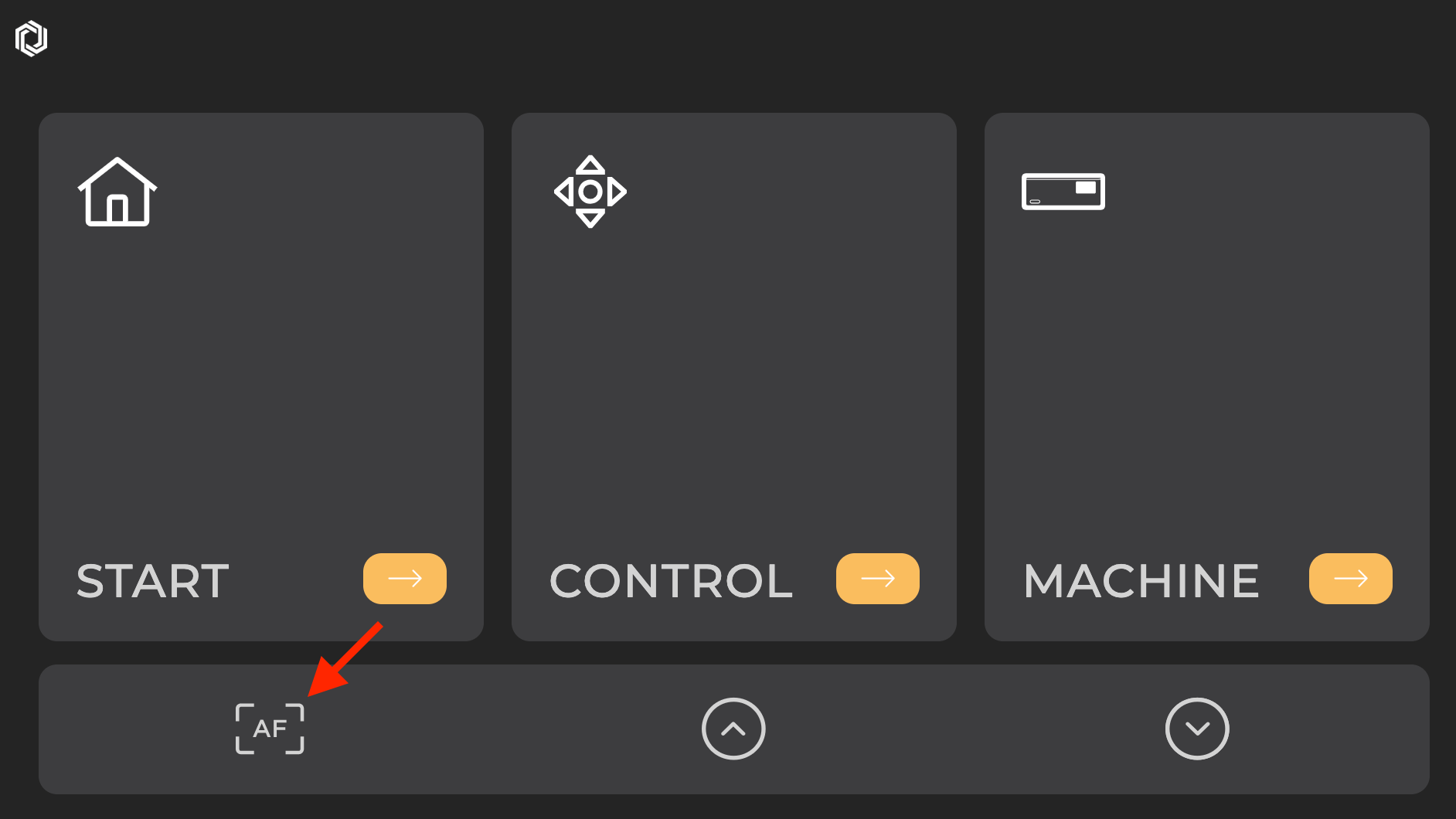

Eseguire la messa a fuoco utilizzando il pulsante AF sullo schermo o il pulsante fisico sul lato sinistro.
| Tenere premuto il pulsante AF sul pannello di controllo. | Fare doppio clic sul pulsante di messa a fuoco sul lato sinistro della macchina. |
|
|
|
Passo 32
Spostare la testa laser nell'area da incidere o tagliare, quindi chiudere il coperchio.
Passaggio 33

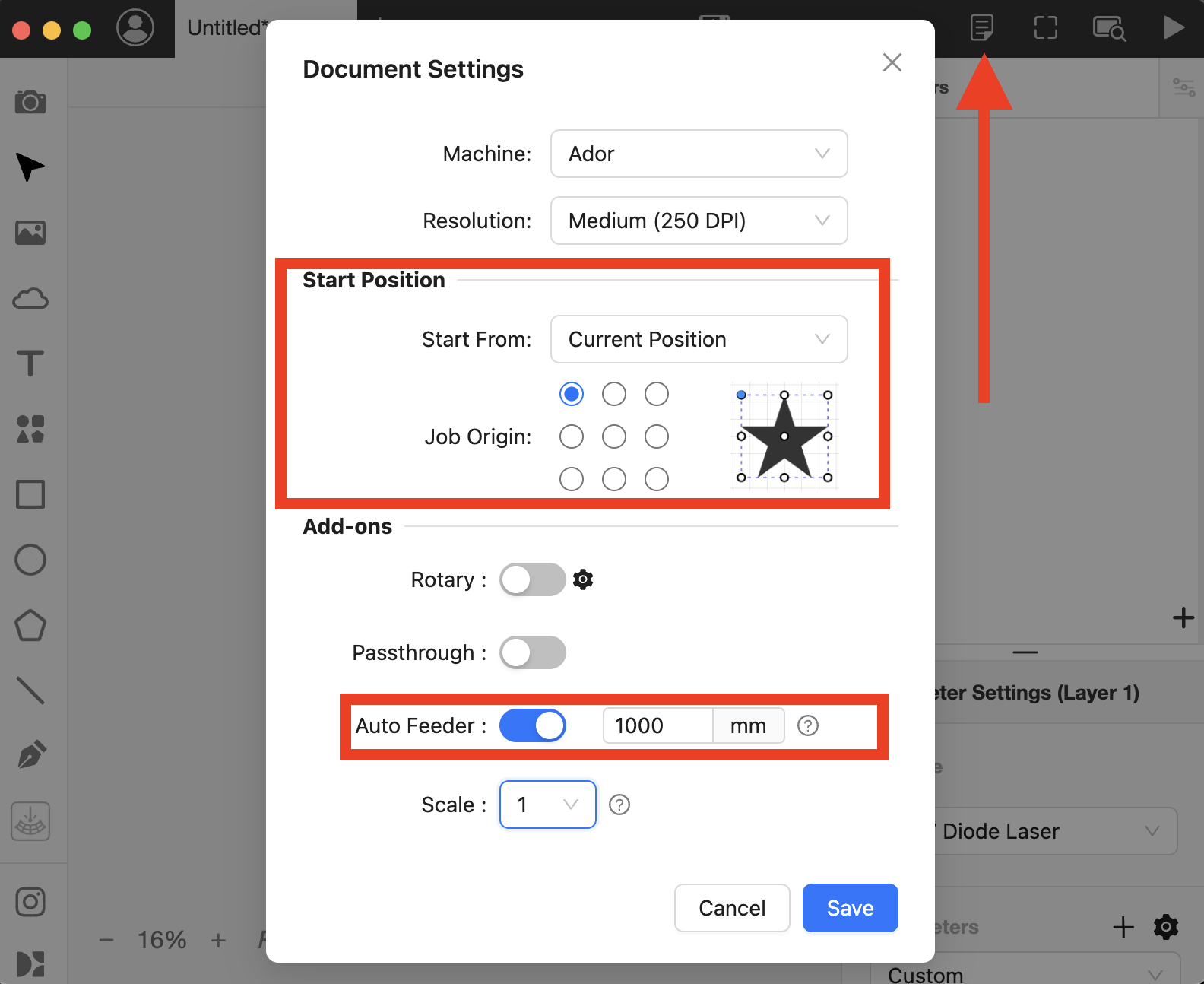

- Avviare Beam Studio e aprire le Impostazioni documento.
- Impostare la Posizione iniziale sulla Posizione attuale e posizionarla in alto a sinistra.
-
Attivare la funzione Alimentatore automatico e inserire la lunghezza approssimativa del materiale.
Passaggio 34
Importare o creare un file.
Impostare i parametri corretti in base al materiale utilizzato.
Passaggio 35

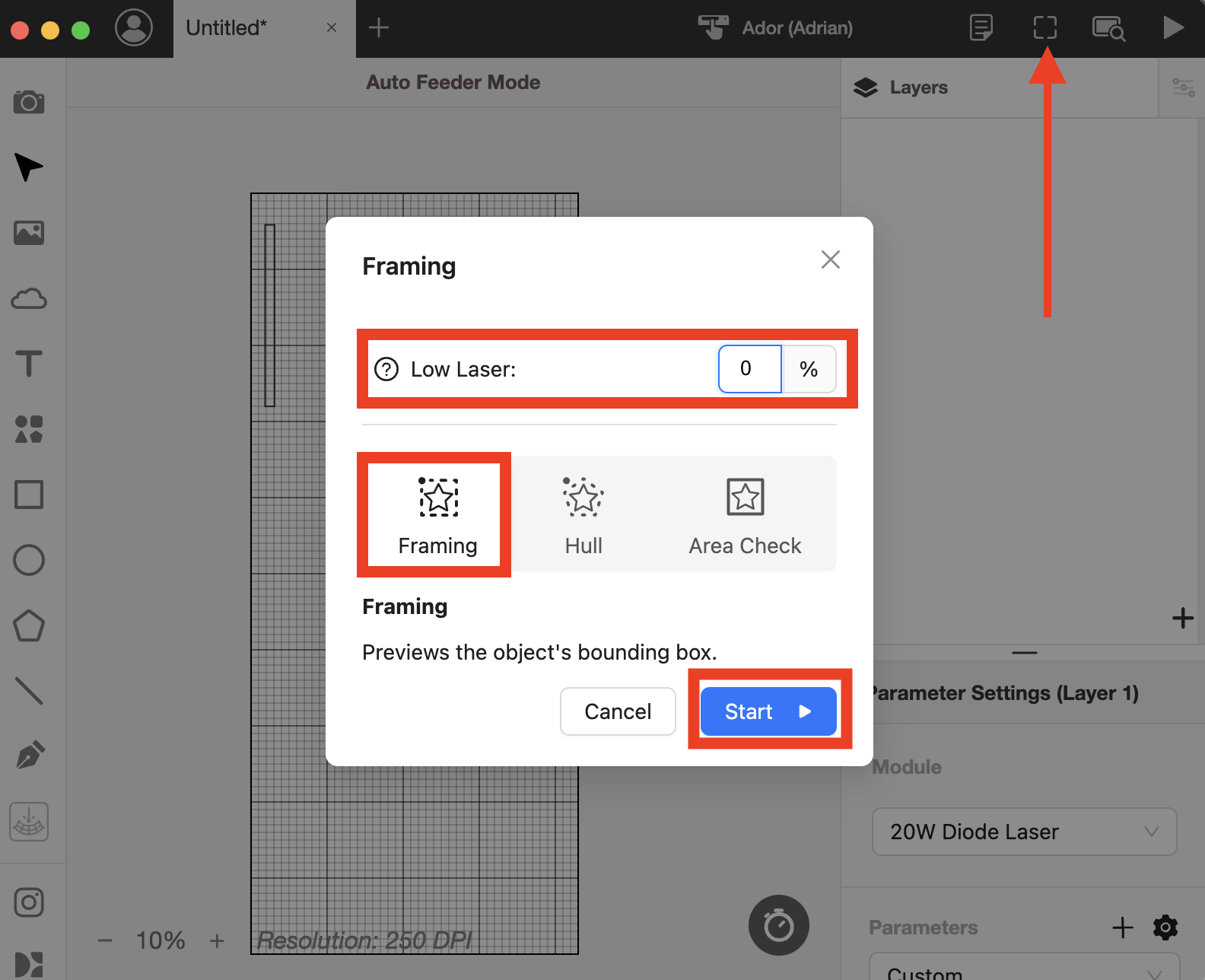

Utilizzare "Inquadratura" per visualizzare in anteprima il percorso di incisione.
La funzione "Laser basso" emette un laser a bassa potenza in base alla percentuale impostata.
Si consiglia di impostarlo allo 0%. Altrimenti, il percorso di incisione potrebbe essere visibile sul materiale.
Passaggio 36
Avviare il lavoro.
Passaggio 37
Verificare il risultato.
Se le dimensioni del risultato differiscono dal progetto, utilizzare la funzione "Scala" nelle Impostazioni documento di Beam Studio e riprovare.
Questa funzione permette di ingrandire o ridurre proporzionalmente le dimensioni del progetto.
- Ad esempio, se il rettangolo è impostato a 50 cm ma il risultato è di 25 cm, impostare "Scala" a 2 per ingrandire il risultato di un fattore 2. (25 cm x 2 = 50 cm >> Risultato)
- Un altro esempio: se il rettangolo è impostato a 50 cm ma il risultato è di 100 cm, impostare "Scala" a 0,5 per ridurre il risultato di un fattore 0,5. (100 cm x 0,5 = 50 cm >> Risultato)
#END
