Frequenza di pulizia consigliata
In base all'utilizzo e al tipo di materiale, si consiglia di pulire i componenti ogni 1–2 settimane.
Procedura di manutenzione
Durante l'incisione di materiali cartacei o in legno, polvere e residui oleosi possono accumularsi sugli specchi. Utilizzare un bastoncino di cotone leggermente imbevuto di alcol per pulire la superficie dello specchio. Strofinare delicatamente fino a rimuovere completamente i contaminanti.

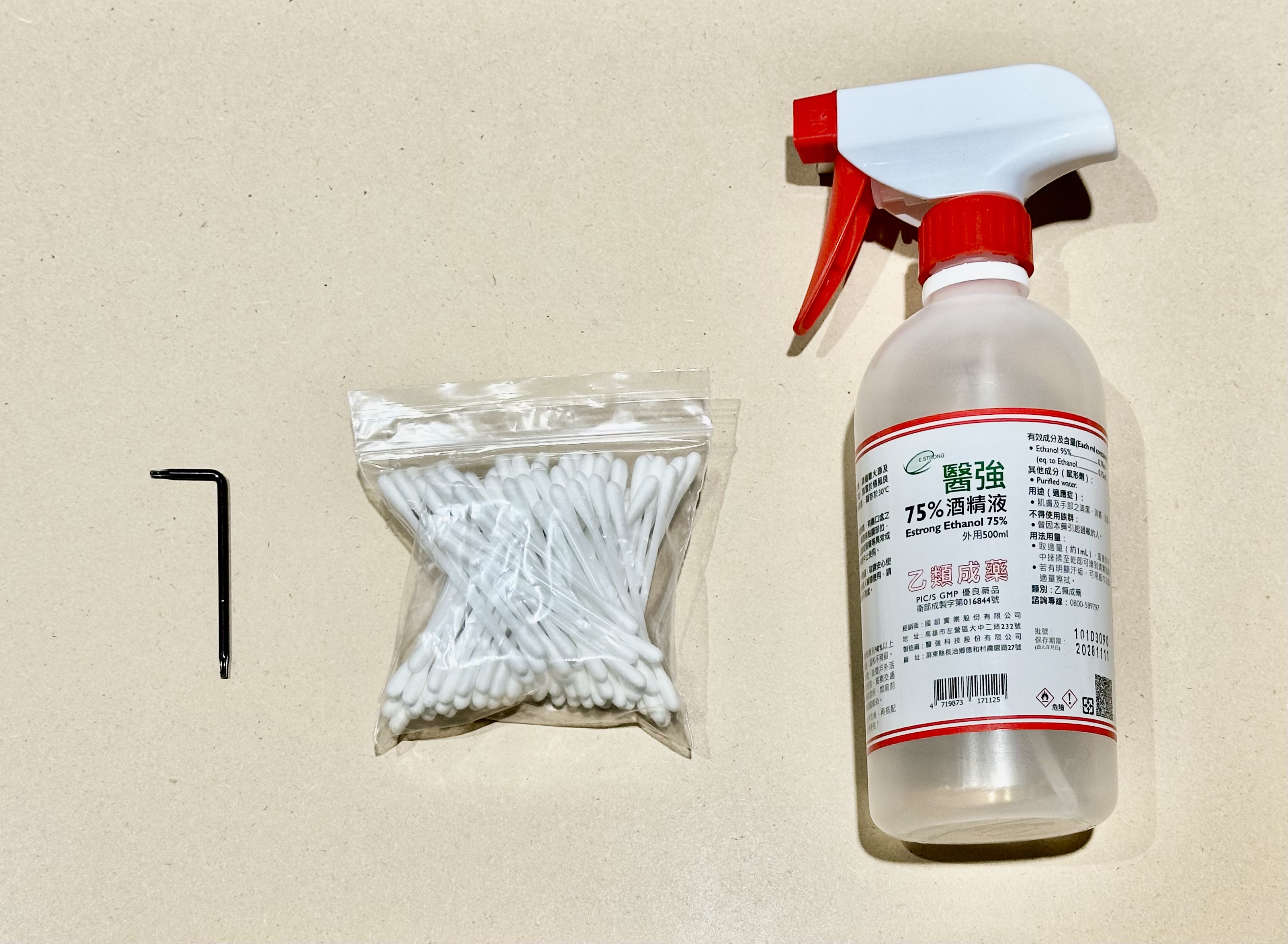

Strumenti necessari
- Chiave Torx T8 (inclusa nella scatola degli accessori)
- Bastoncini di cotone
- Alcol 75%–99%
beamo II contiene tre specchi di riflessione, una lente di messa a fuoco e una lente di messa a fuoco del tubo laser che richiedono pulizia regolare. Le loro posizioni sono indicate nello schema.
⚠︎ Dopo la pulizia, assicurarsi che non rimanga umidità sulle lenti per prevenire l'ossidazione, che potrebbe ridurre la potenza del laser. Evitare di strofinare eccessivamente.
Passaggio 1 – Rimuovere il coperchio posteriore
Passaggio 2 – Pulire la lente di messa a fuoco del tubo laser

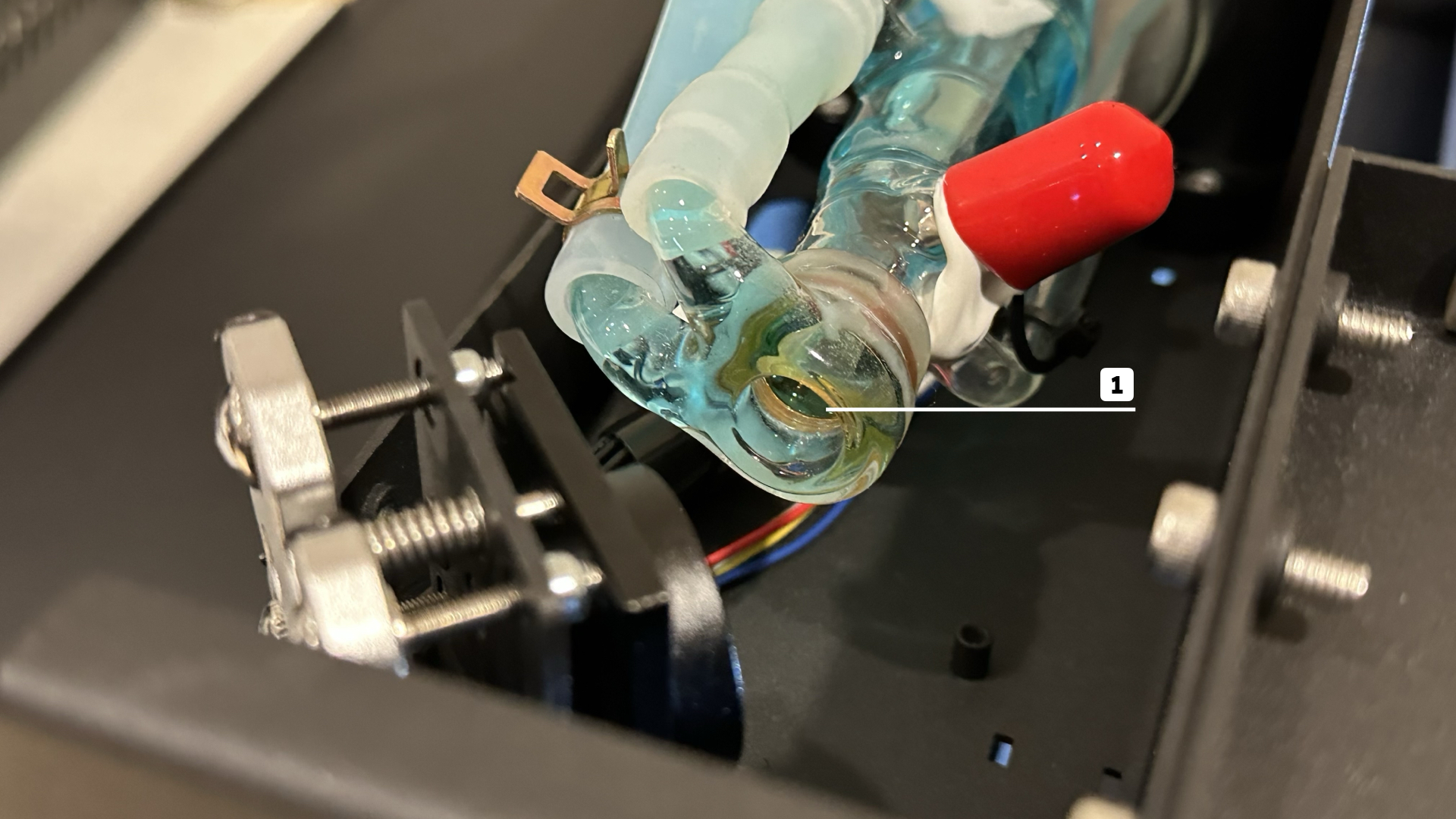

La lente di messa a fuoco del tubo laser si trova sull'estremità a bassa tensione del tubo laser (il lato rivolto verso il primo specchio). Pulire la lente come mostrato di seguito.
Passaggio 3 – Pulire il primo specchio

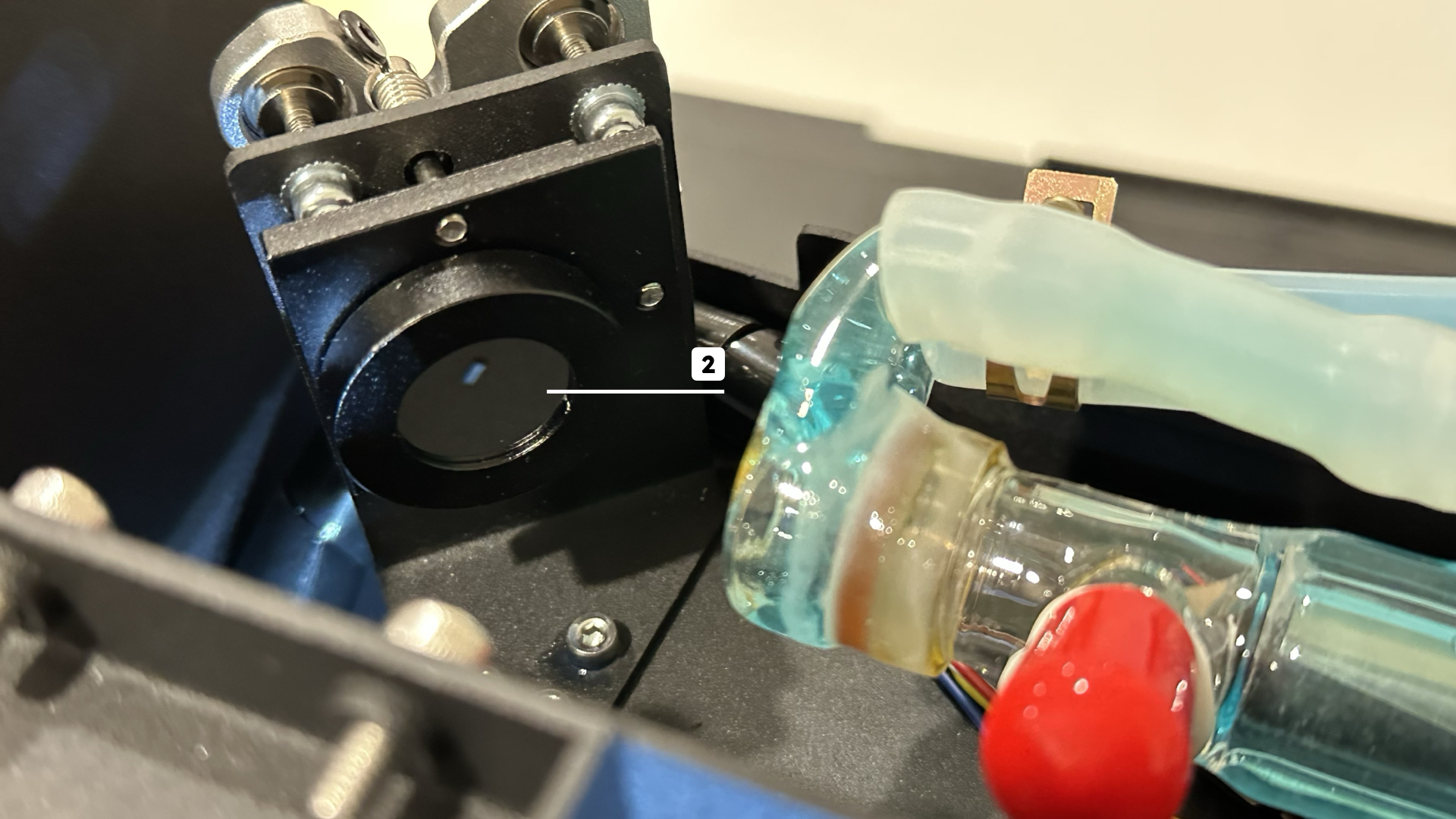

Il primo specchio si trova sull'estremità a bassa tensione del tubo laser, rivolto verso il telaio della macchina.
Passaggio 4 – Reinstallare il coperchio posteriore
Passaggio 5 – Pulire il secondo specchio

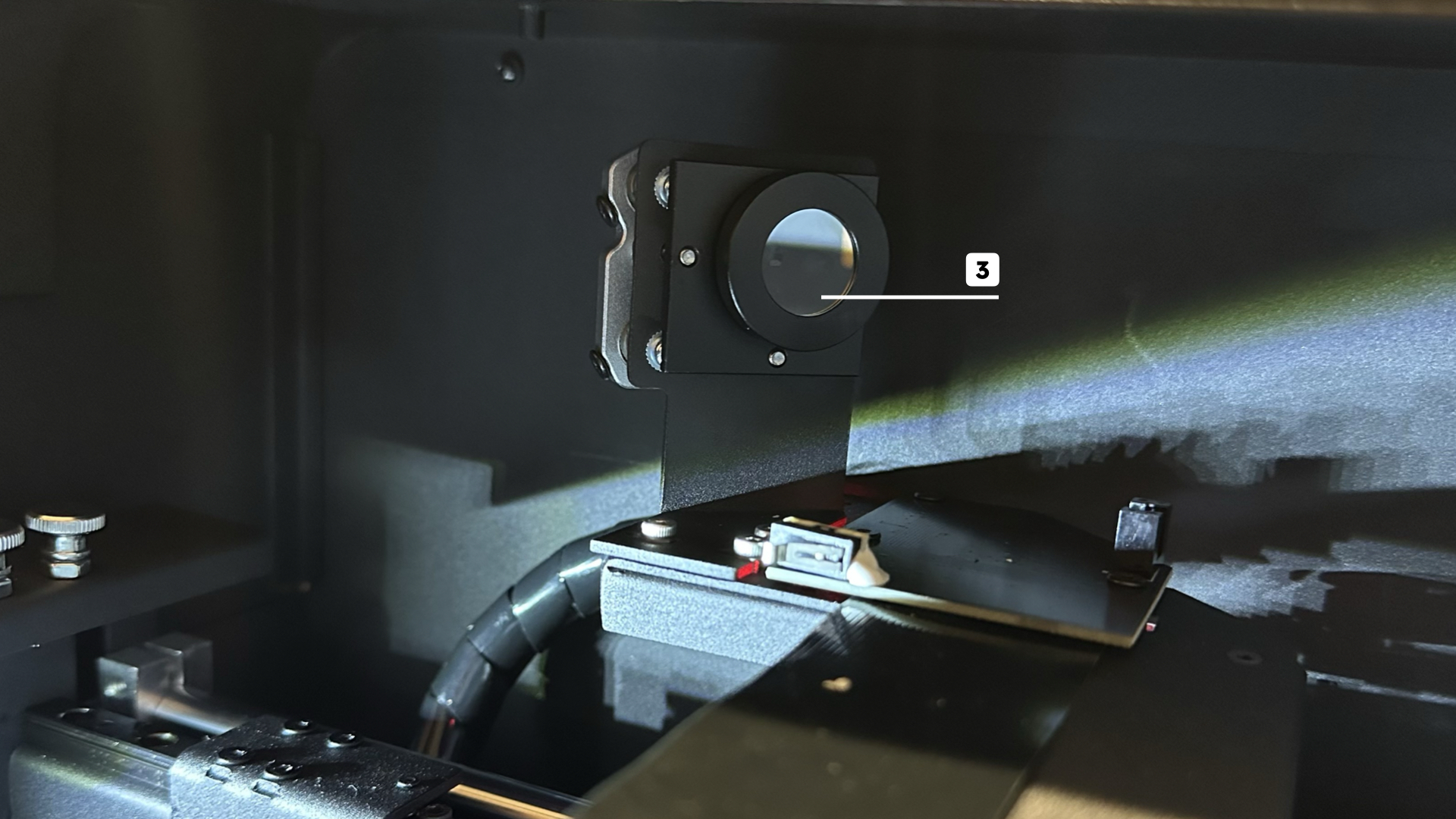

Il secondo specchio si trova sull'asse Y sinistro.
Passaggio 6 – Pulire il terzo specchio

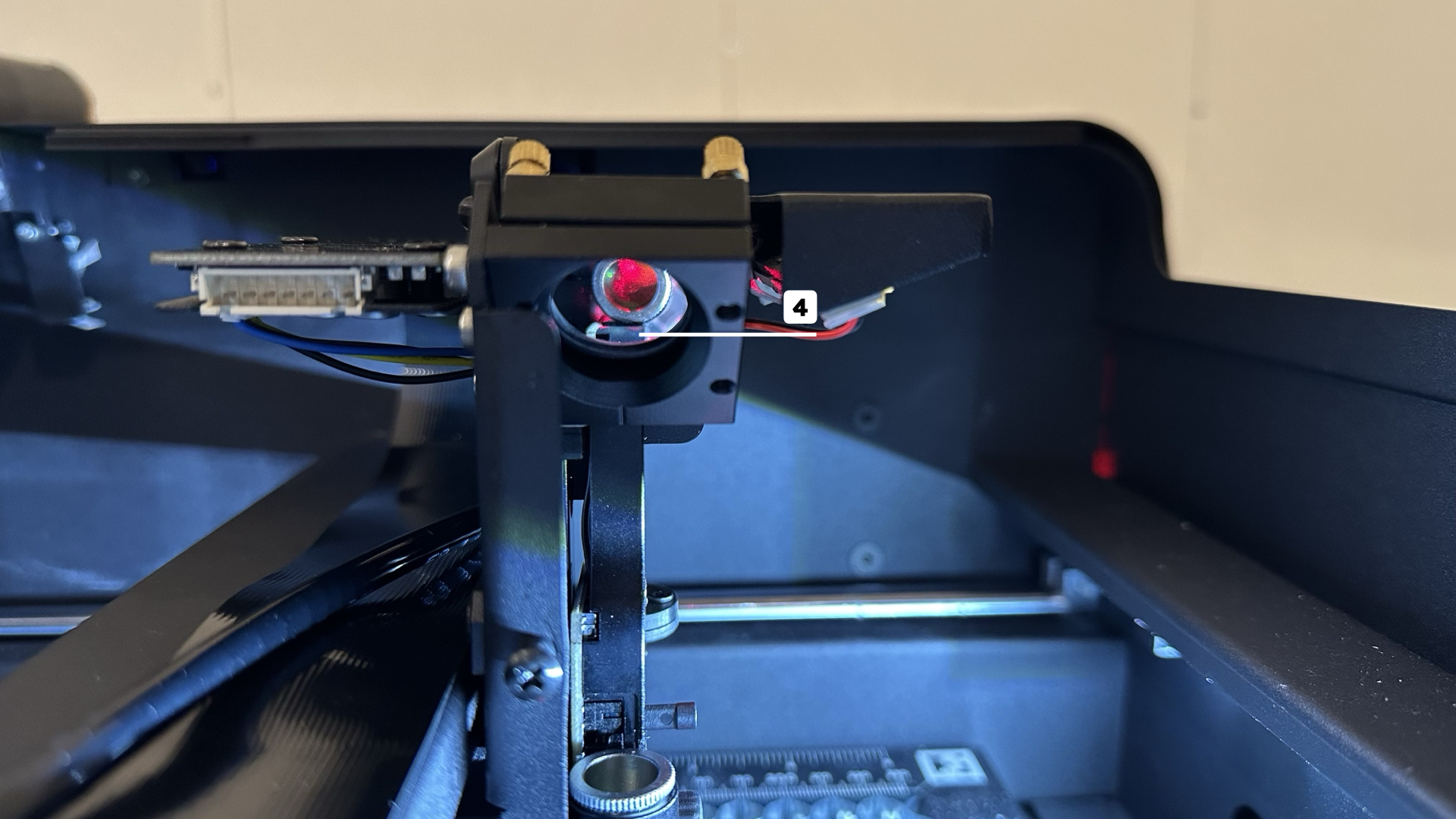

Il terzo specchio è alloggiato nel supporto triangolare dello specchio sulla guida lineare dell'asse X.
Passaggio 7 – Pulire la lente di messa a fuoco
La lente di messa a fuoco si trova all'interno della testa laser, direttamente sotto il terzo specchio.
Posizionare un materiale al centro dell'area di lavoro per evitare la caduta della lente, quindi rimuovere la lente di messa a fuoco.

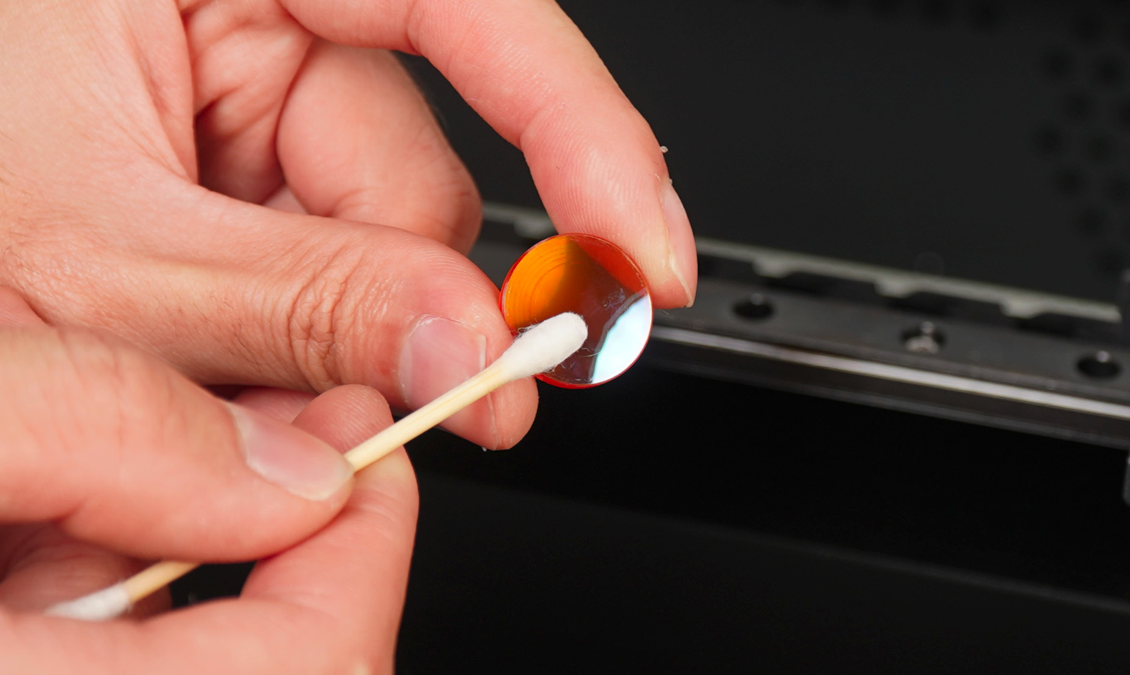

Pulire la lente di messa a fuoco.
Passaggio 8 – Reinstallare la lente di messa a fuoco
Assicurarsi che il lato convesso sia rivolto verso l'alto durante la reinstallazione della lente.
