Test funzionale del pannello di manutenzione
Frequenza consigliata
Una volta al mese
Elementi di preparazione
Nessuno
Fasi di manutenzione

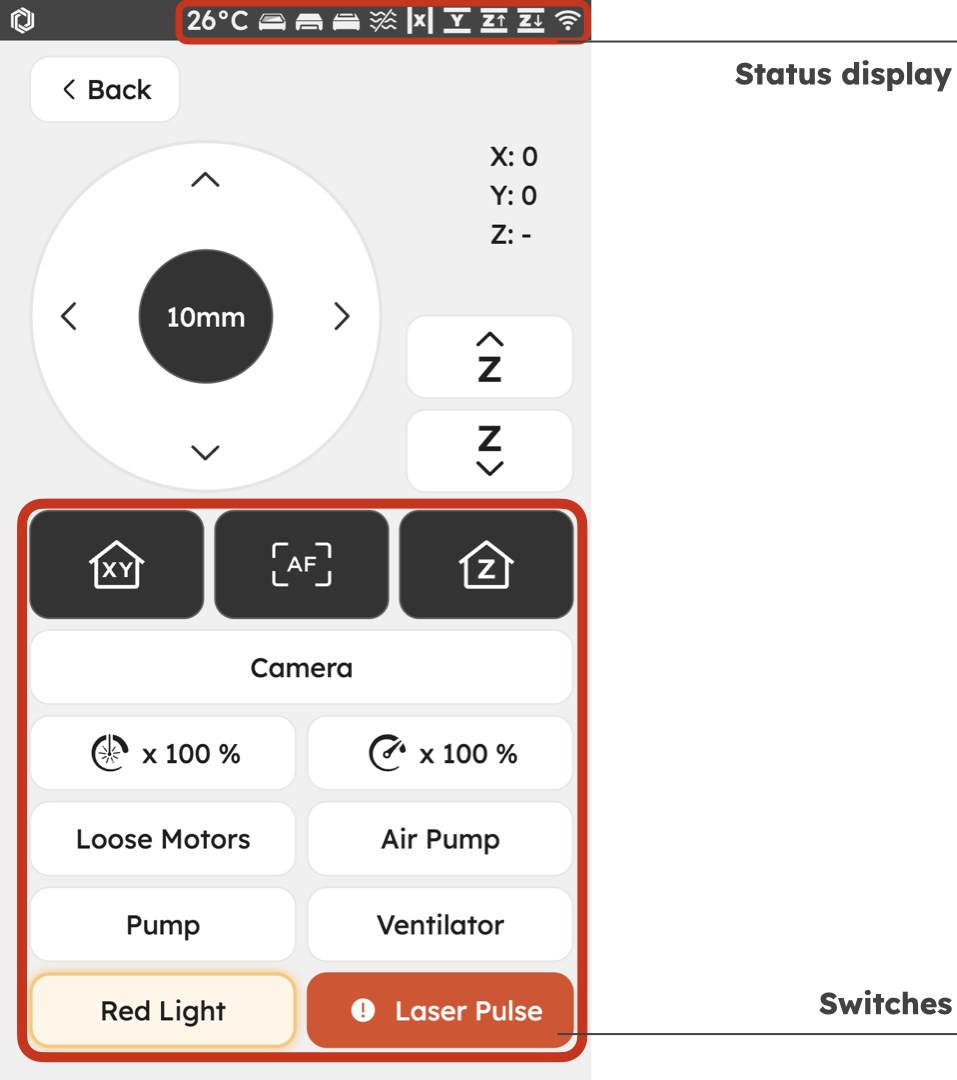

Dopo aver completato con successo l'homing, verificare la visualizzazione dello stato e gli interruttori ad eccezione di "Laser Pulse", secondo i seguenti standard
| Visualizzazione stato | Metodo di test | Icona |
|---|---|---|
| Coperchio sportello | Aprire e chiudere il coperchio dello sportello |
|
| Cassetto | Aprire e chiudere il cassetto |
|
| Coperchio posteriore | Aprire e chiudere il coperchio posteriore |
|
| Pompa dell'acqua | Premere l'interruttore "Pump" (avvio pompa) |
|
|
Asse X finecorsa |
Dopo aver premuto "Motors" per rilasciare i motori, spostare la testa laser verso il lato sinistro della macchina fino a sentire un clic. (Attivazione interruttore) |
|
|
Asse Y finecorsa |
Dopo aver premuto "Motors" per rilasciare i motori, spostare la testa laser verso il lato posteriore della macchina fino a sentire un clic. (Attivazione interruttore) |
|
|
Asse Z superiore finecorsa |
Premere manualmente il finecorsa superiore nell'angolo in basso a destra fino a sentire un clic. (Attivazione interruttore) |
|
|
Asse Z inferiore finecorsa |
Premere manualmente il finecorsa inferiore nell'angolo in basso a destra fino a sentire un clic. (Attivazione interruttore) |
|
Interruttori:
-

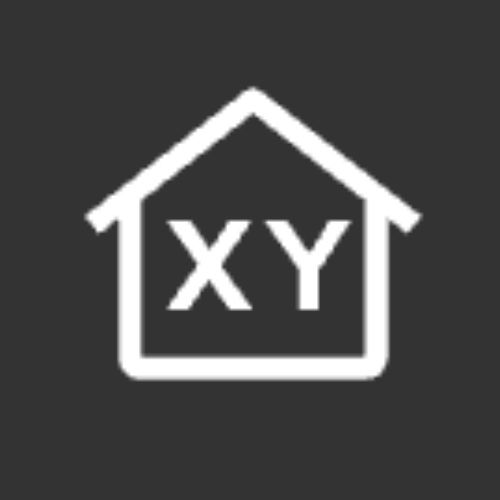

Homing: Verificare che la testa laser possa eseguire correttamente l'homing.
-

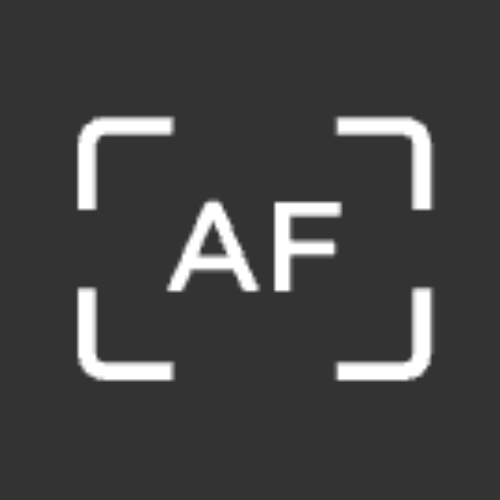

Messa a fuoco automatica: Verificare che la funzione di messa a fuoco automatica funzioni correttamente.
-

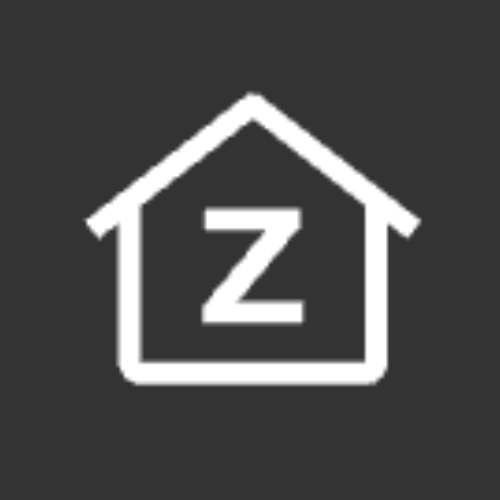

Homing asse Z: Verificare che il piano di lavoro possa scendere correttamente fino in fondo.
- Fotocamera: Verificare che l'immagine della fotocamera venga visualizzata sullo schermo e spostare la testa laser per osservare se lo schermo si aggiorna con il movimento della fotocamera. (L'immagine della fotocamera viene aggiornata ogni 3 secondi)
- Sblocco motori: Verificare che la testa laser possa muoversi agevolmente lungo la guida lineare dell'asse X e le aste di guida dell'asse Y.
- Pompa aria: Verificare che l'aria fuoriesca dall'ugello laser utilizzando un foglio di carta, come mostrato sopra.
-
Pompa: Aprire il coperchio dello sportello per verificare se la spia blu della pompa dell'acqua è accesa (come mostrato di seguito) e se l'icona della pompa dell'acqua sullo schermo è
.
- Ventilatore: Dopo aver fatto clic, si sentirà un suono di accelerazione e rotazione, simile al suono di un aereo in decollo.
- Luce rossa: Aiuta a regolare il percorso ottico e a confermare l'area di lavoro dell'operazione.
Se vengono rilevate anomalie, visitare la [Sezione Risoluzione dei problemi] per le soluzioni.
Pulizia dello schermo
Frequenza consigliata
Una volta ogni 2 settimane
Fasi di manutenzione
Se lo schermo è sporco, spruzzare una piccola quantità di alcol su un panno per la pulizia e pulire delicatamente lo schermo.
Elementi di preparazione

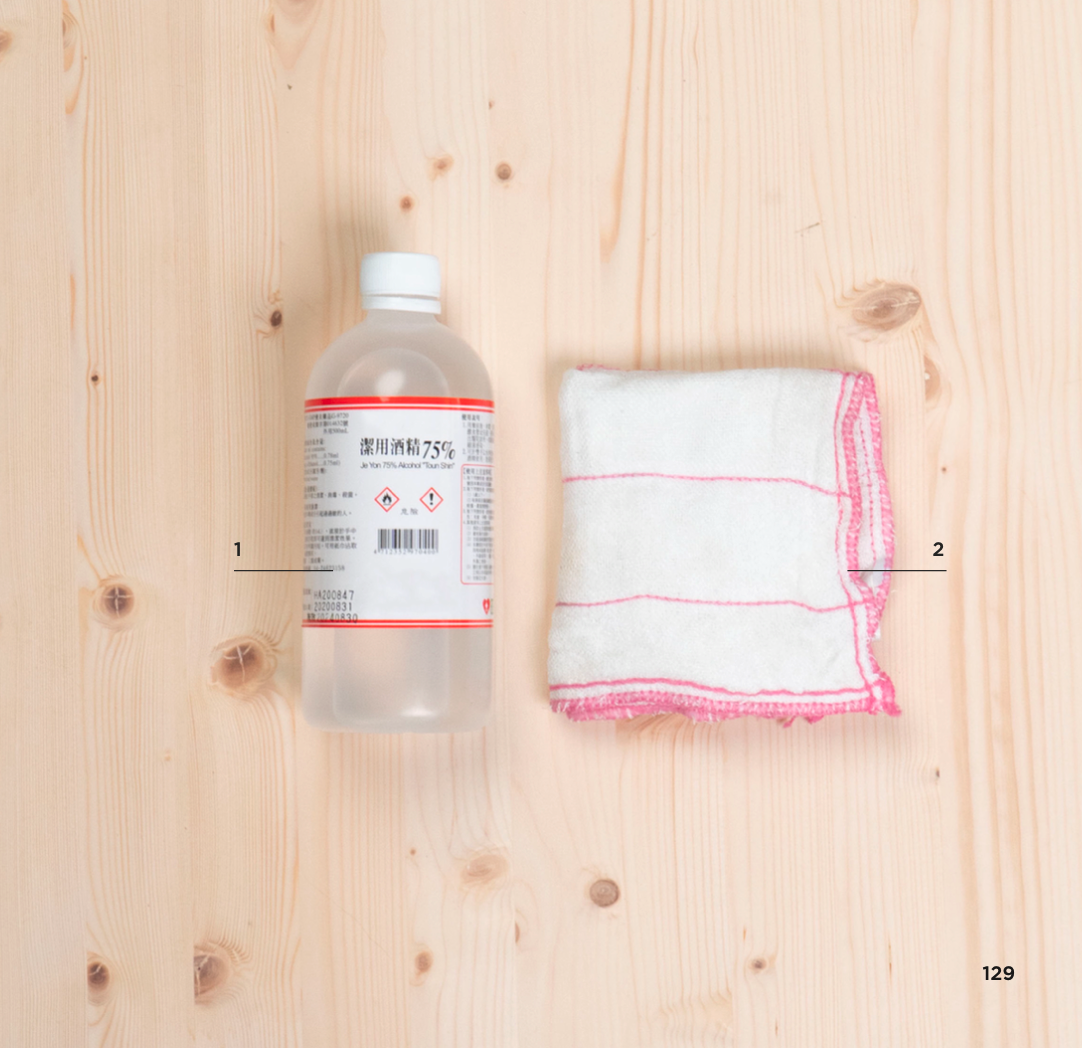

Materiali da preparare: alcol 75%~99%, panno per la pulizia
