Questo articolo illustra come regolare il percorso ottico. Se non si è certi che il percorso ottico necessiti di regolazione, utilizzare prima il link sottostante per ispezionarlo. Ispezione del percorso ottico

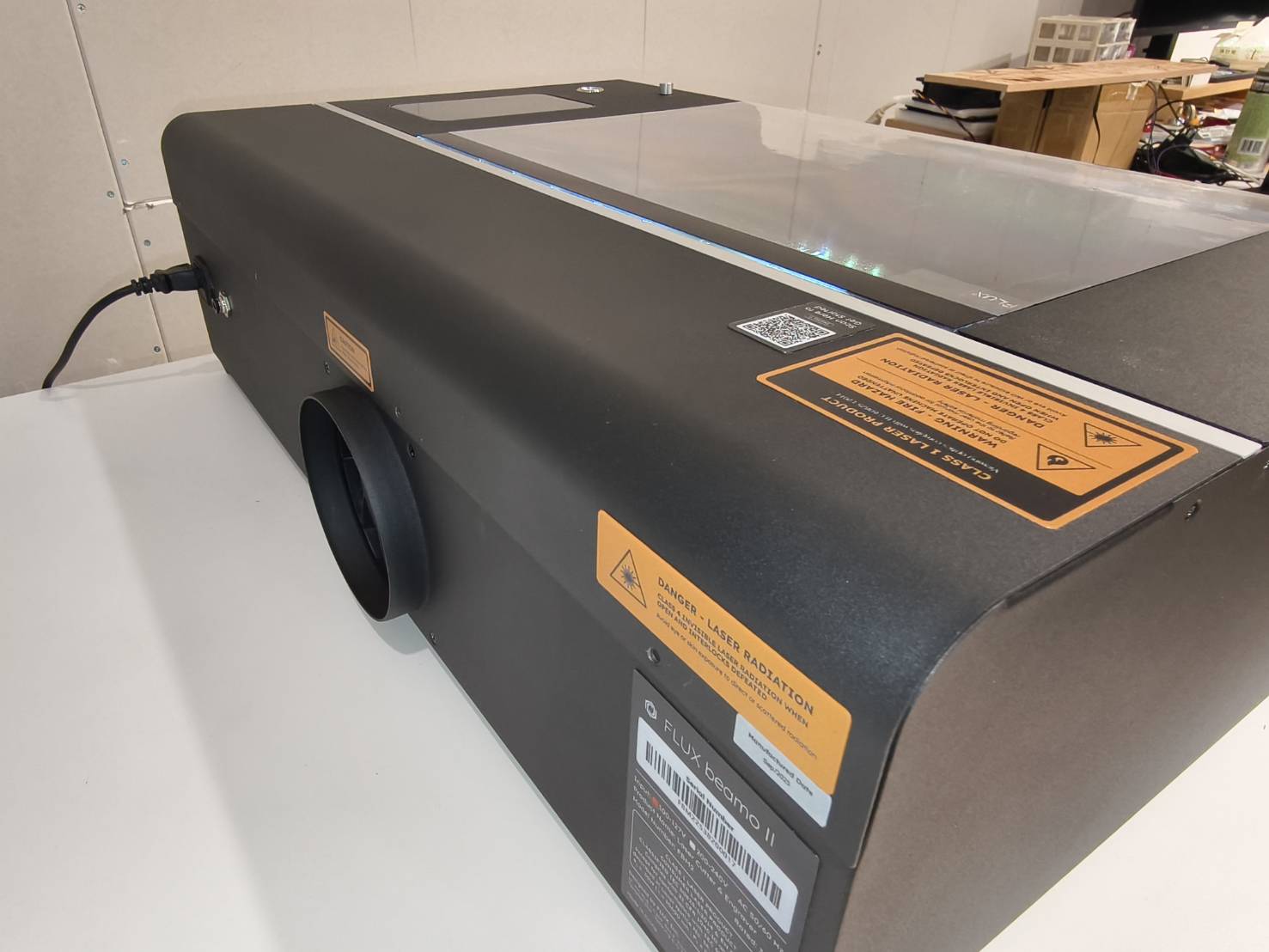

Nota: Alcune foto utilizzate in questo articolo si riferiscono a HEXA, ma il meccanismo per beamo II è identico.
Segni di un percorso ottico disallineato
Impossibilità di tagliare i materiali utilizzando i valori predefiniti di potenza e velocità in Beam Studio.
Risultati di incisione scadenti in cui i pattern incisi in una determinata area risultano più chiari o più profondi rispetto ad altre aree, oppure diventano progressivamente più chiari o più profondi in una determinata direzione.
La sezione di taglio sul materiale non risulta verticale dopo il taglio.
Strumenti

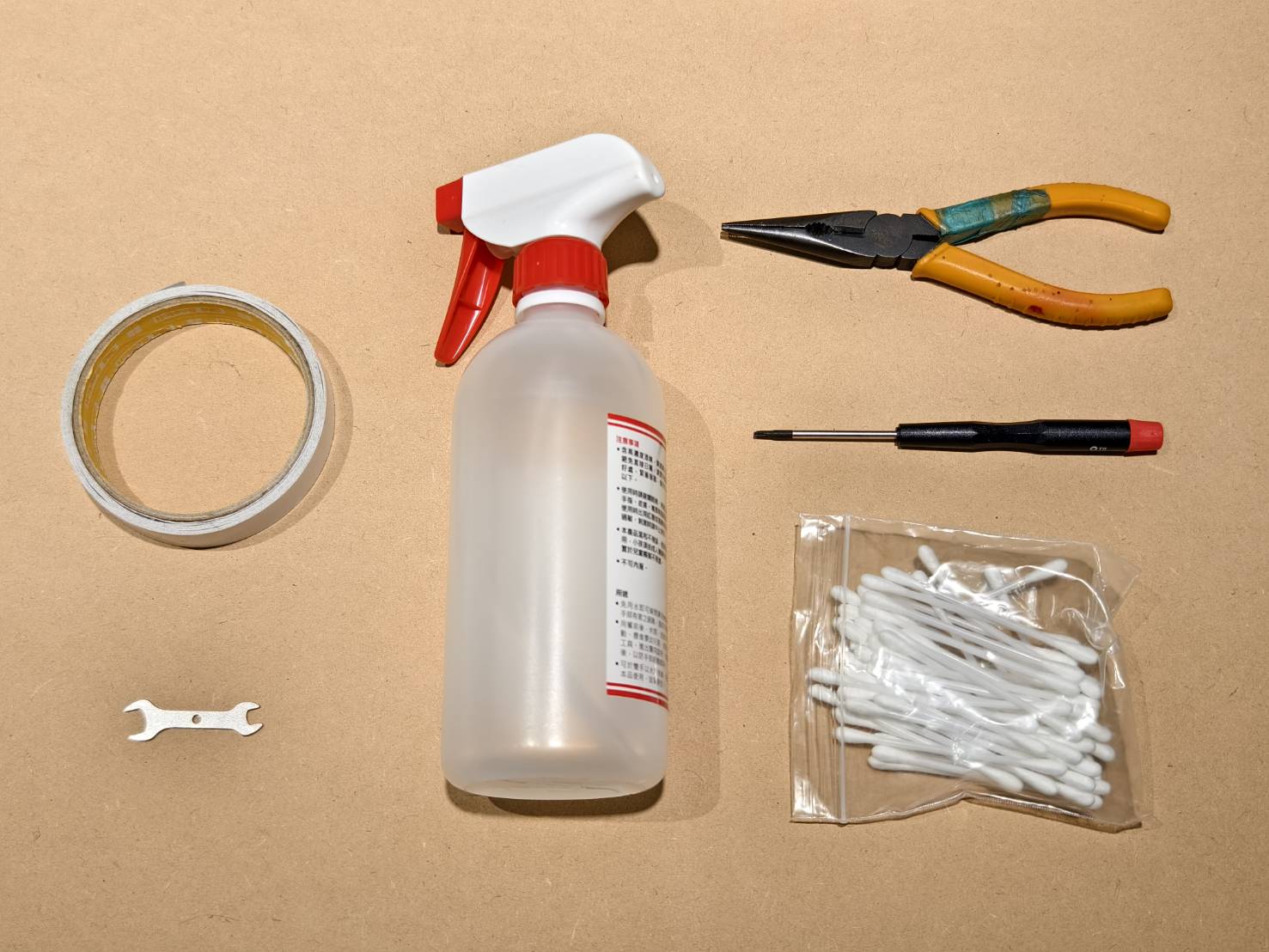

Preparare i seguenti strumenti.
Nastro biadesivo
Chiave a forchetta doppia
Spray igienizzante / Spray alcolico
Pinze
Cacciavite Torx T8
Bastoncini di cotone
Passaggio 1

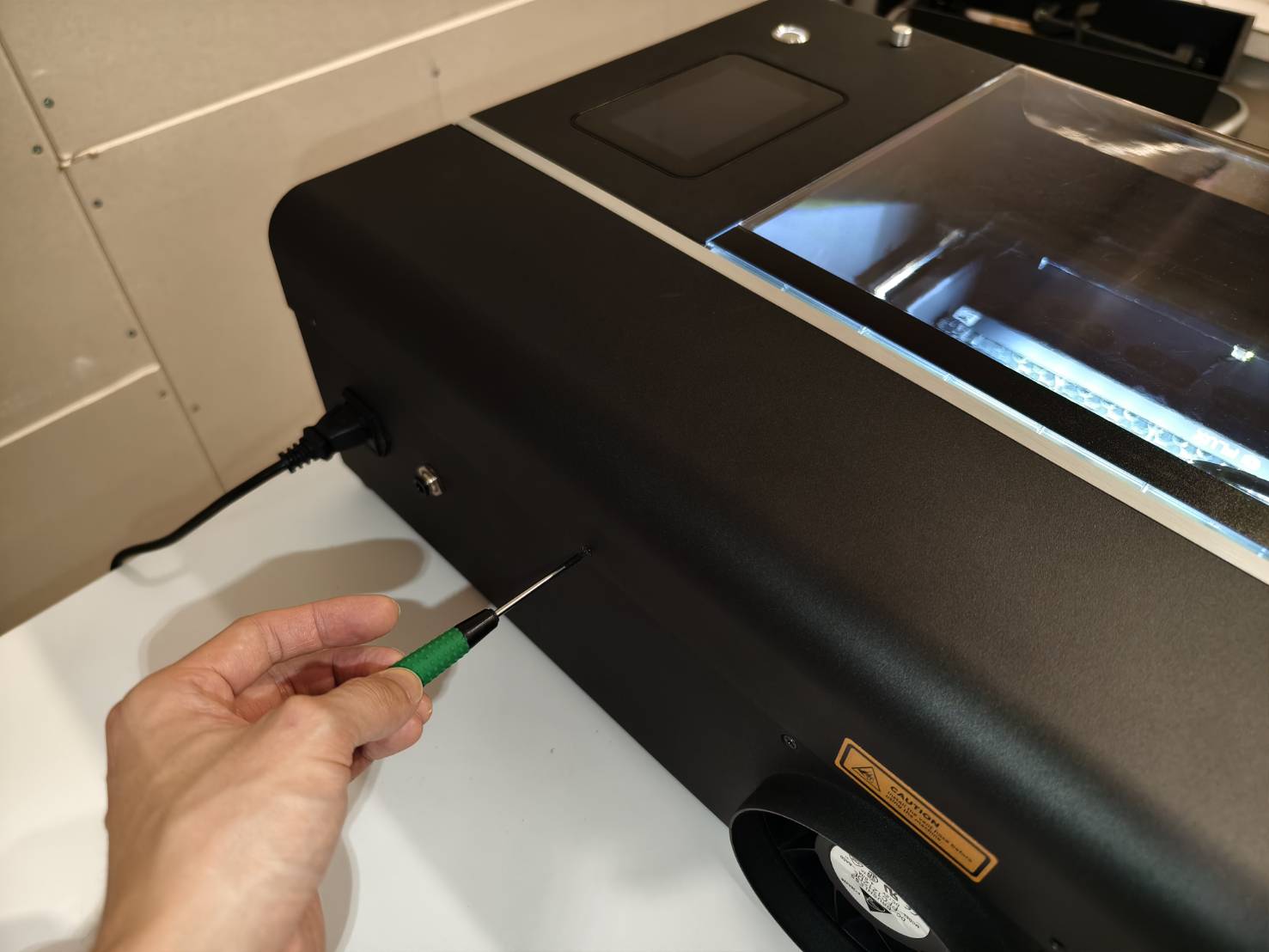

Acquisire familiarità con la procedura per effettuare un impulso in sicurezza.

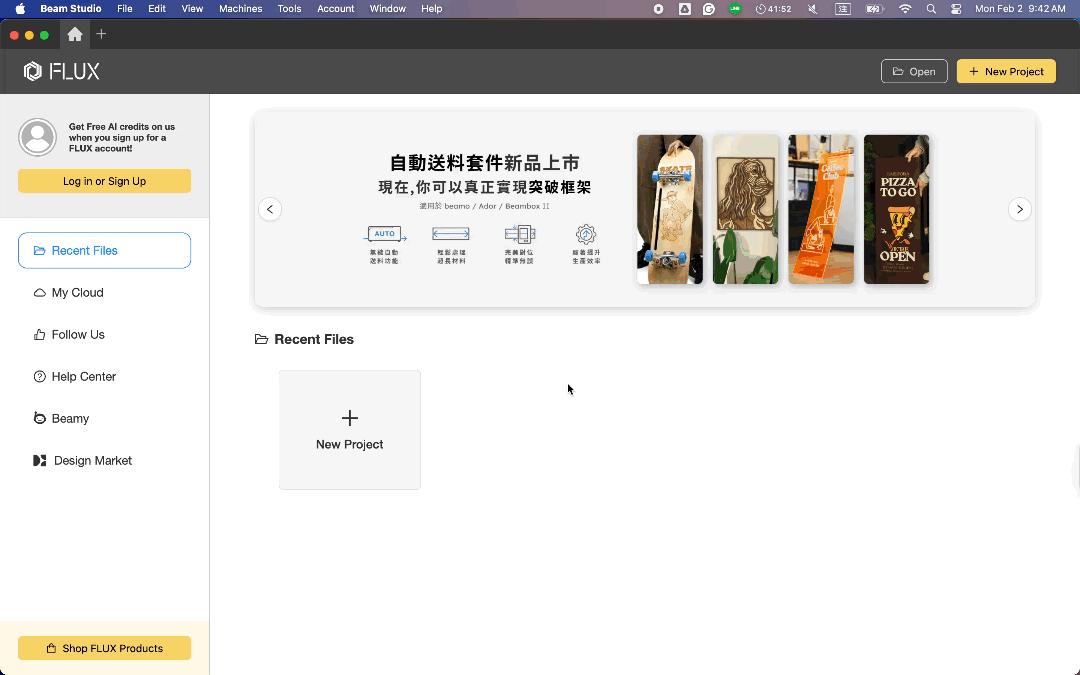

A. Accendere la macchina. B. Chiudere il coperchio. C. Accedere alla modalità Manutenzione e attendere il completamento del processo di homing. (Assicurarsi che le icone della porta, del coperchio posteriore e del fondo siano chiuse, altrimenti non sarà possibile effettuare un impulso.) D. Individuare il pulsante Impulso. E. Una pressione = un impulso, due pressioni = due impulsi, e così via. ⚠︎ Effettuare sempre gli impulsi con il coperchio e il pannello posteriore chiusi.
Il tubo laser è danneggiato e deve essere sostituito.
L'alimentatore laser è danneggiato e deve essere sostituito.
Passaggio 6
Questo passaggio verifica se il percorso è allineato dal 1° specchio al 2° specchio.
Panoramica del passaggio:
Prima di iniziare, reinstallare il coperchio posteriore e fissarlo provvisoriamente con una sola vite.
Procedura:

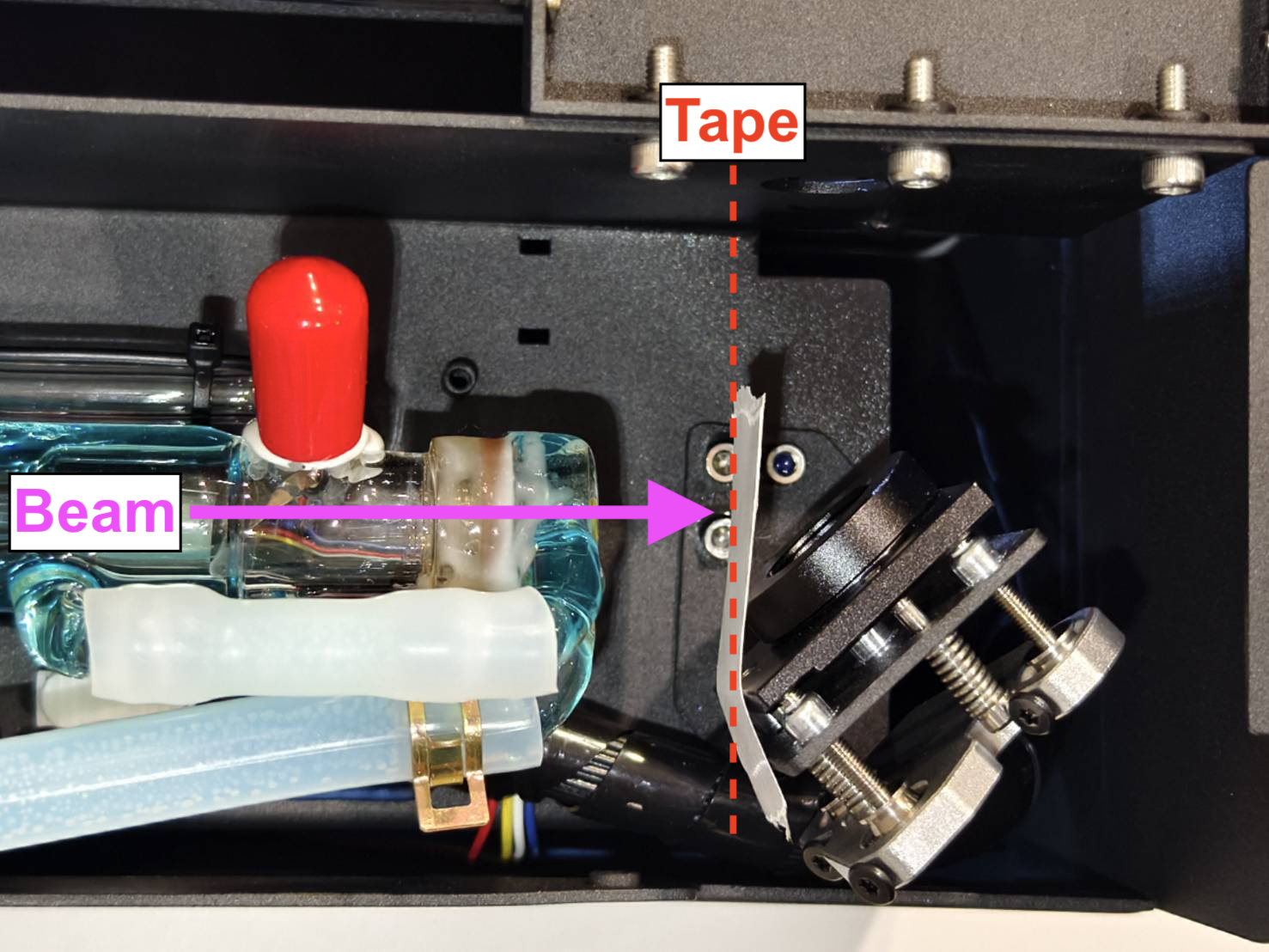

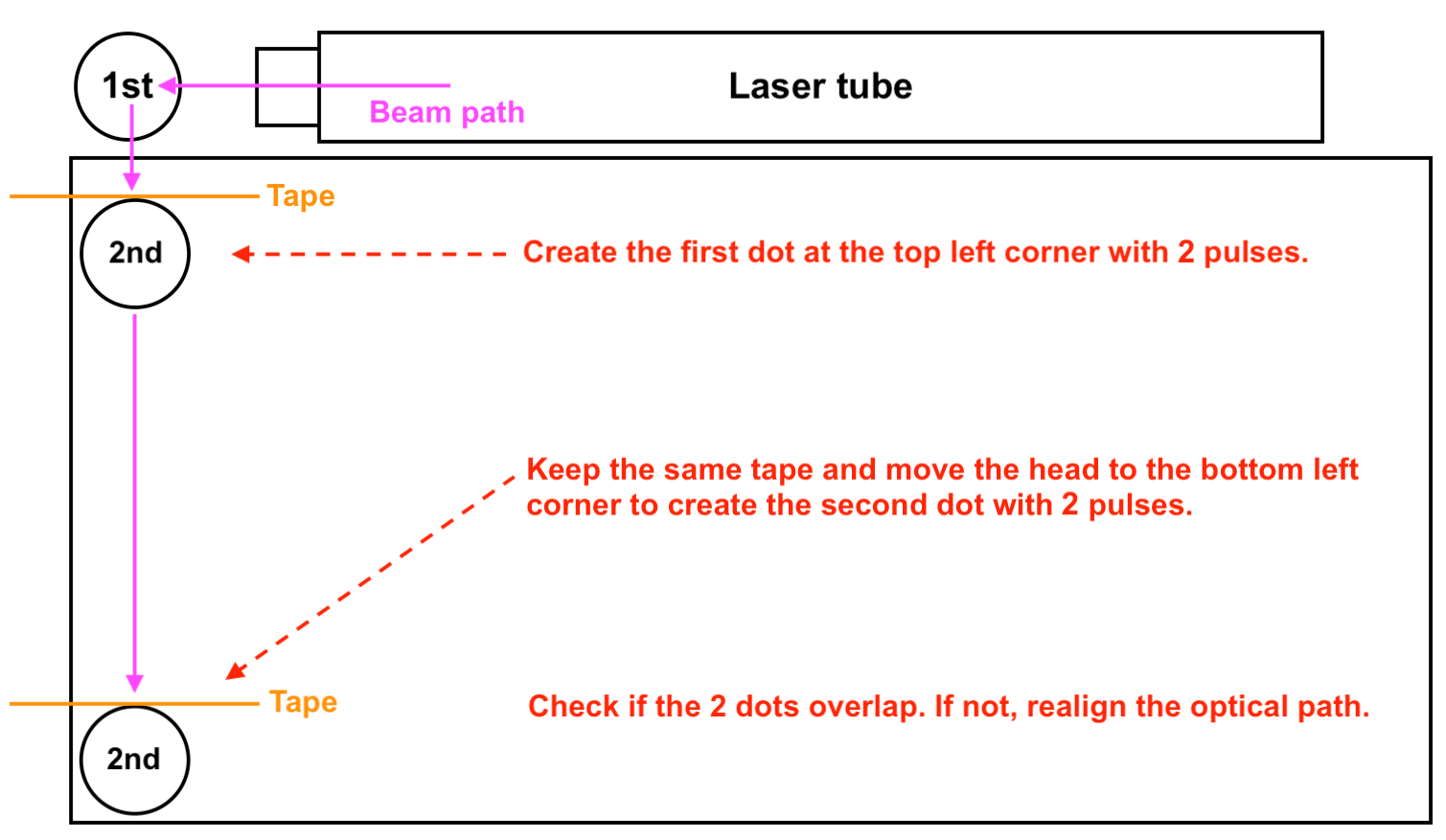

Posizionare un nuovo nastro biadesivo a doppio strato sul 2° specchio.
Spostare il ponte in alto e la testina laser a destra.
Chiudere lo sportello ed effettuare 2 impulsi.
Spostare il ponte nell'angolo inferiore ed effettuare altri 2 impulsi.

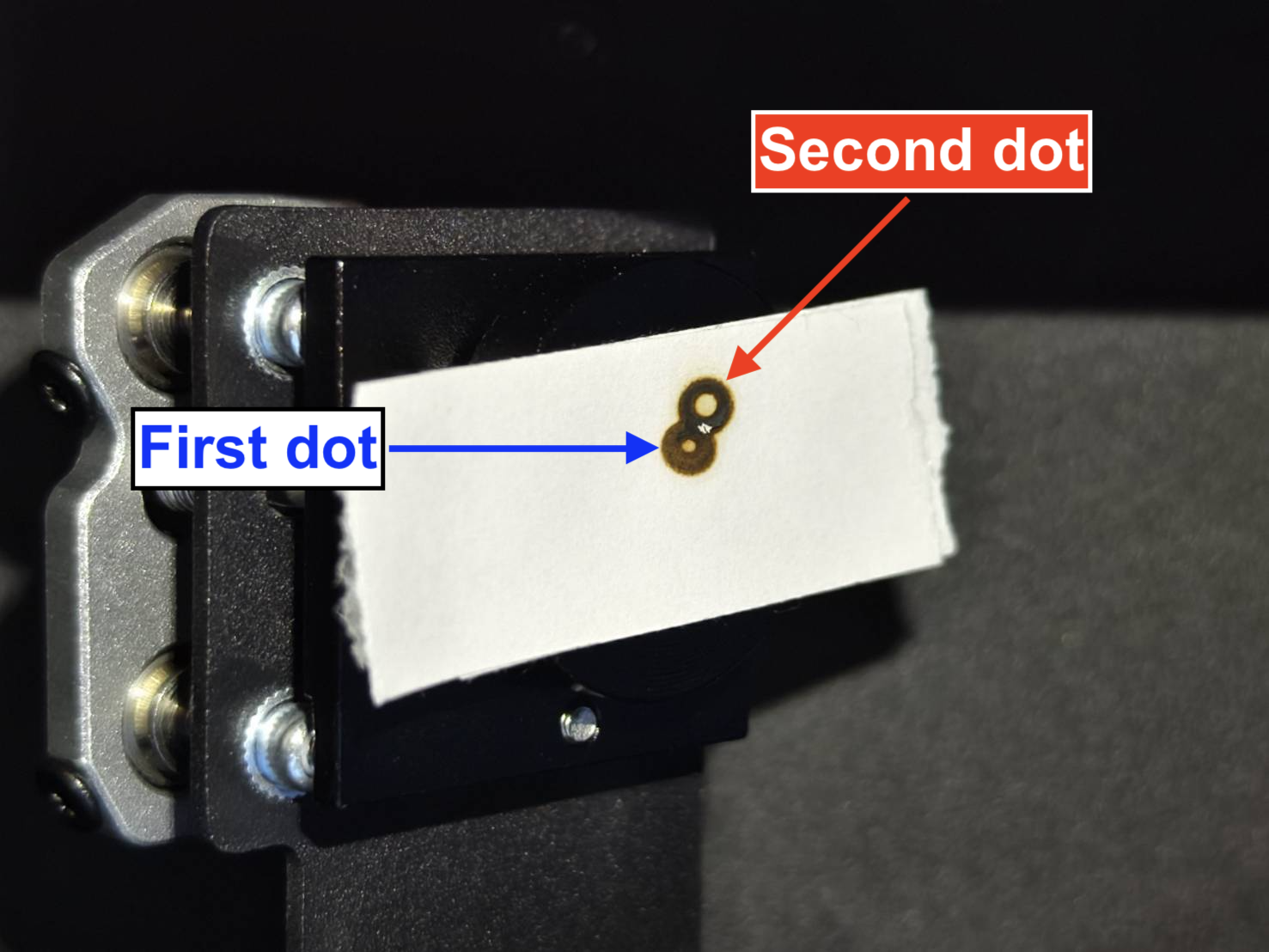

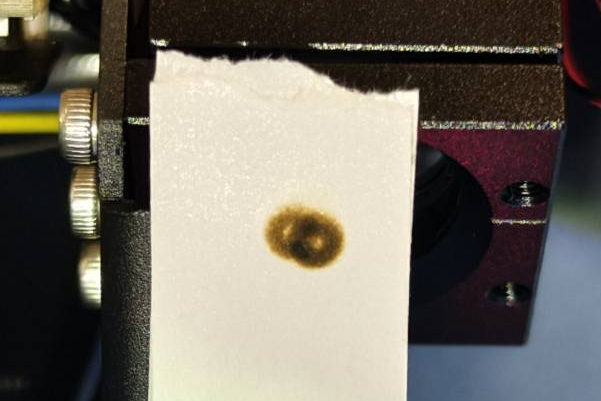

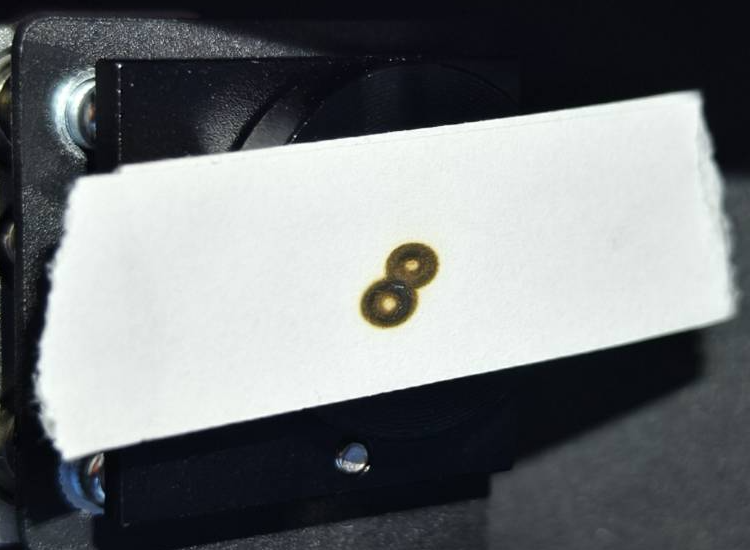

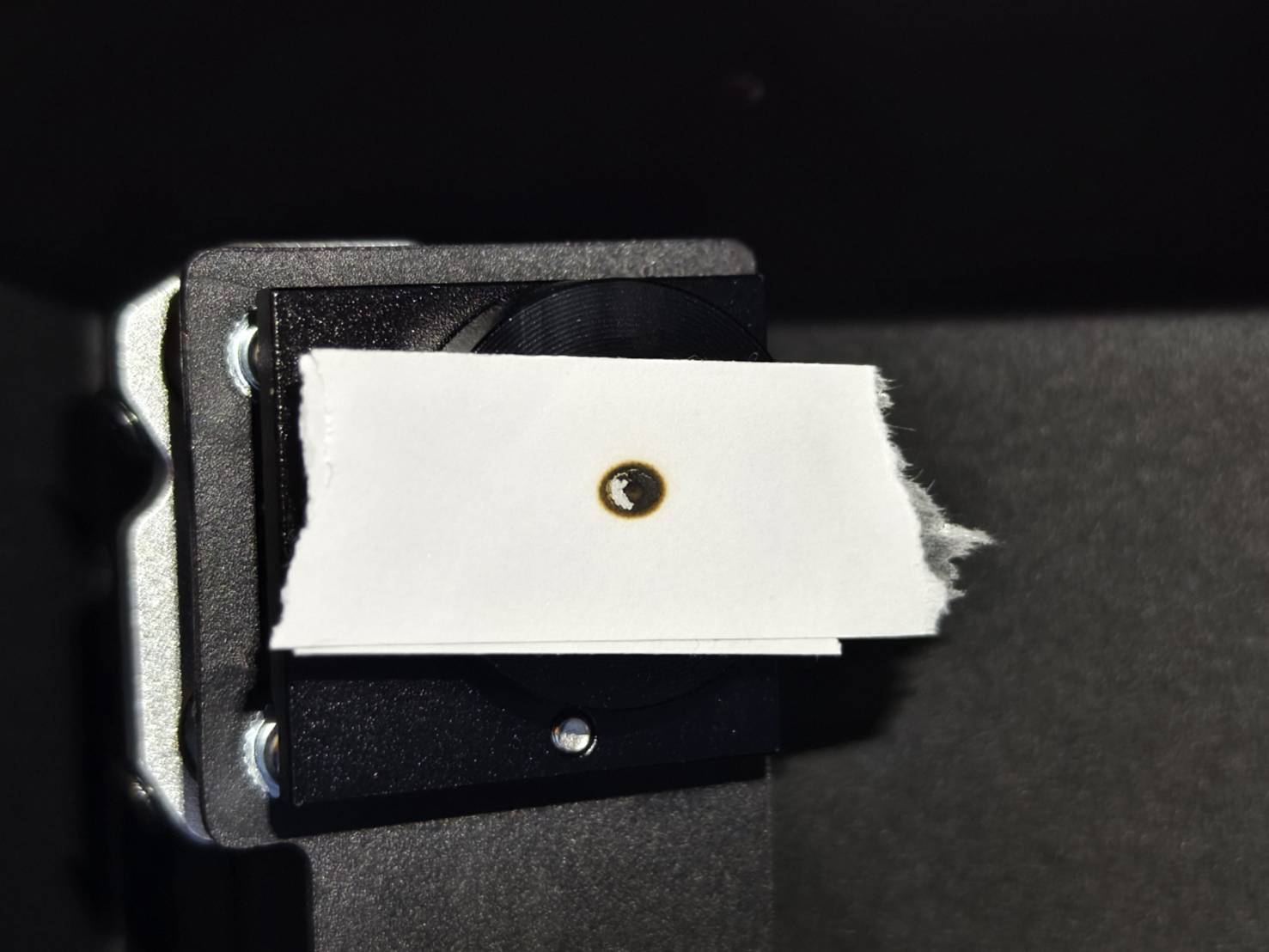

Verificare visivamente se i due segni di bruciatura si sovrappongono e se il risultato è corretto o errato. (È possibile osservare il nastro lateralmente per identificare il 2° punto.)

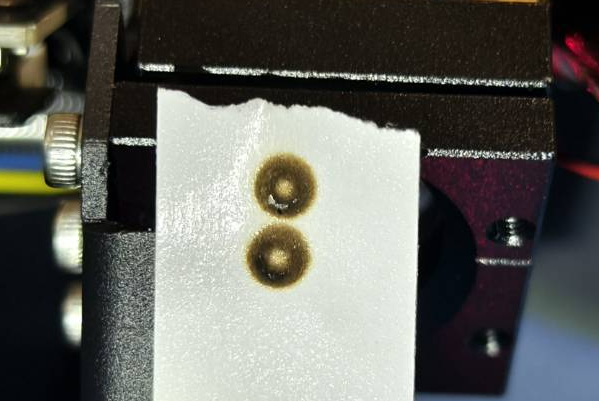

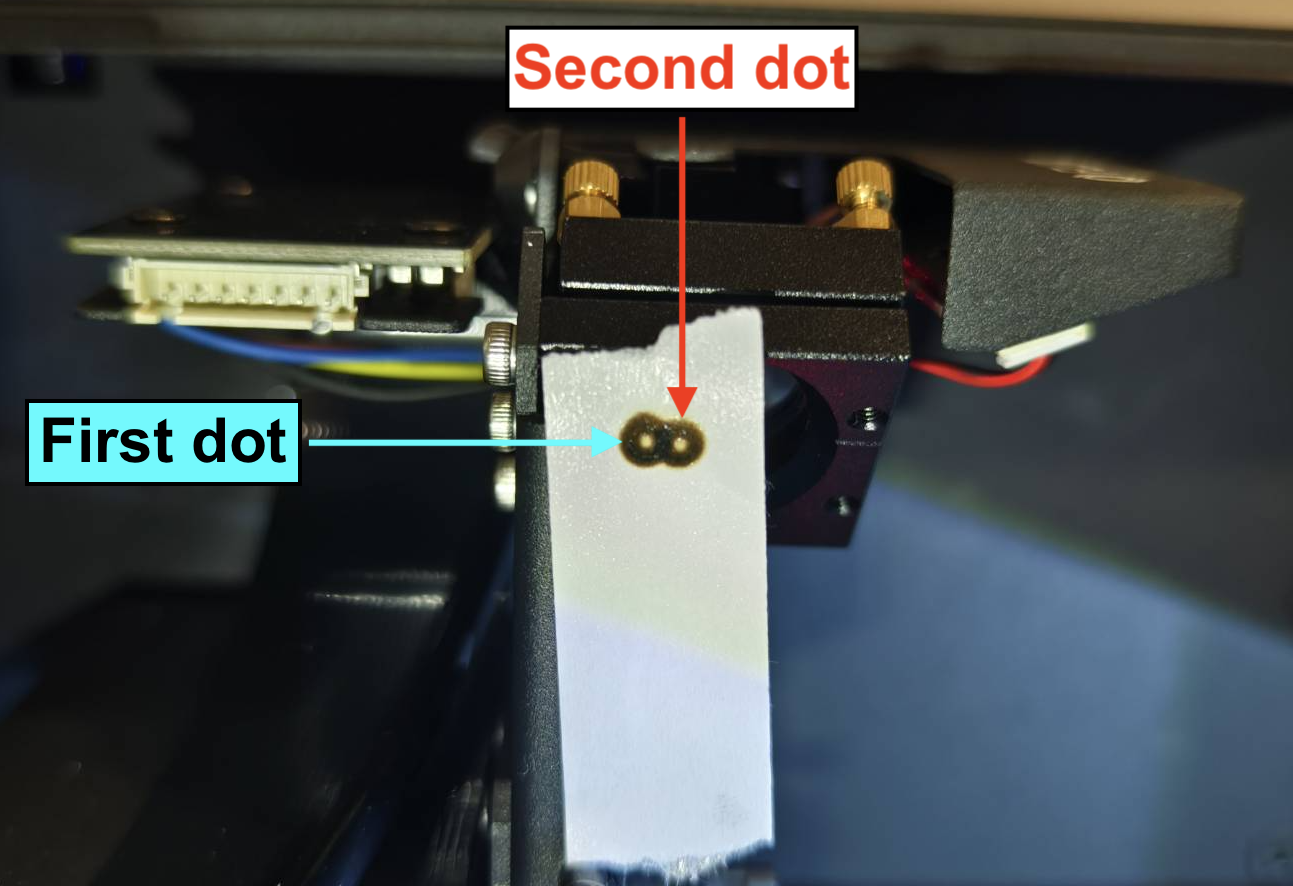

Esempio corretto - Sovrapposti

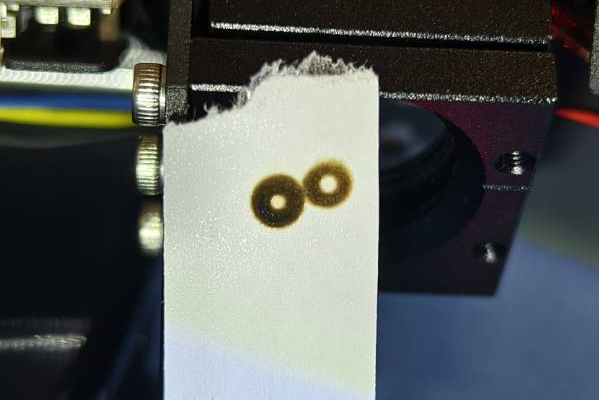

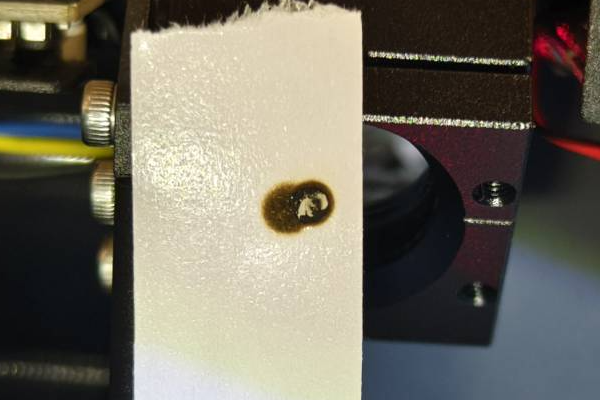

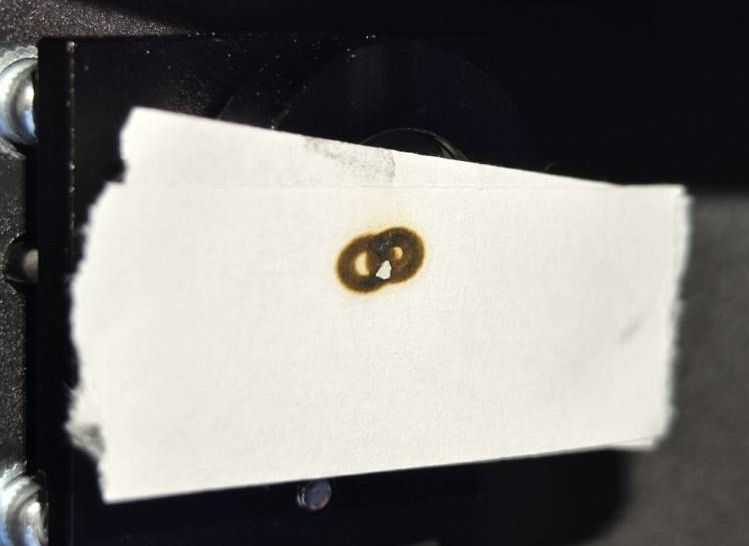

Esempio errato - Non sovrapposti
Valutare il risultato e l'azione successiva da intraprendere:
Questo passaggio illustra come allineare il percorso dal 1° specchio al 2° specchio regolando le viti sul 1° specchio.
Rimuovere prima il coperchio posteriore.

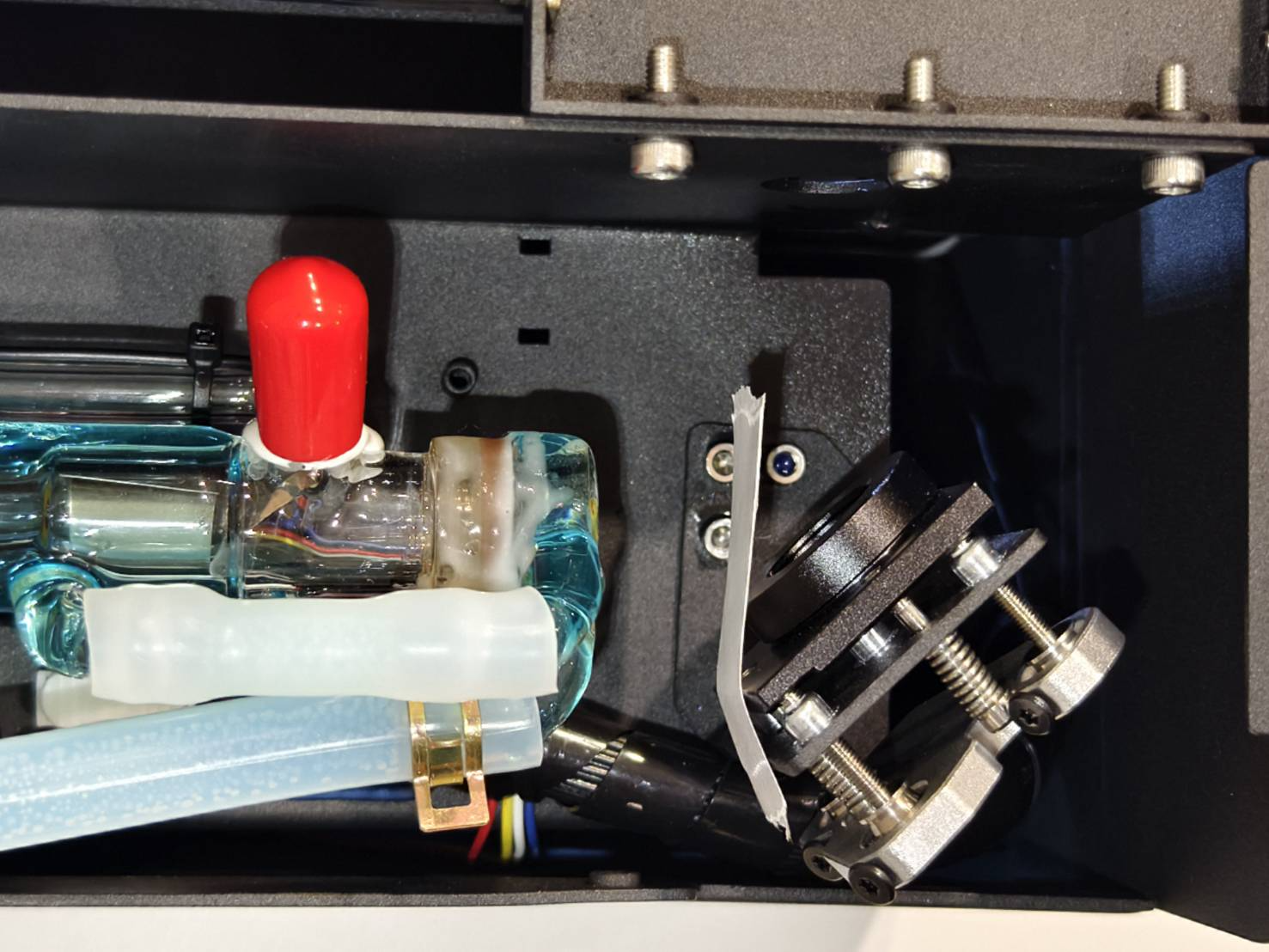

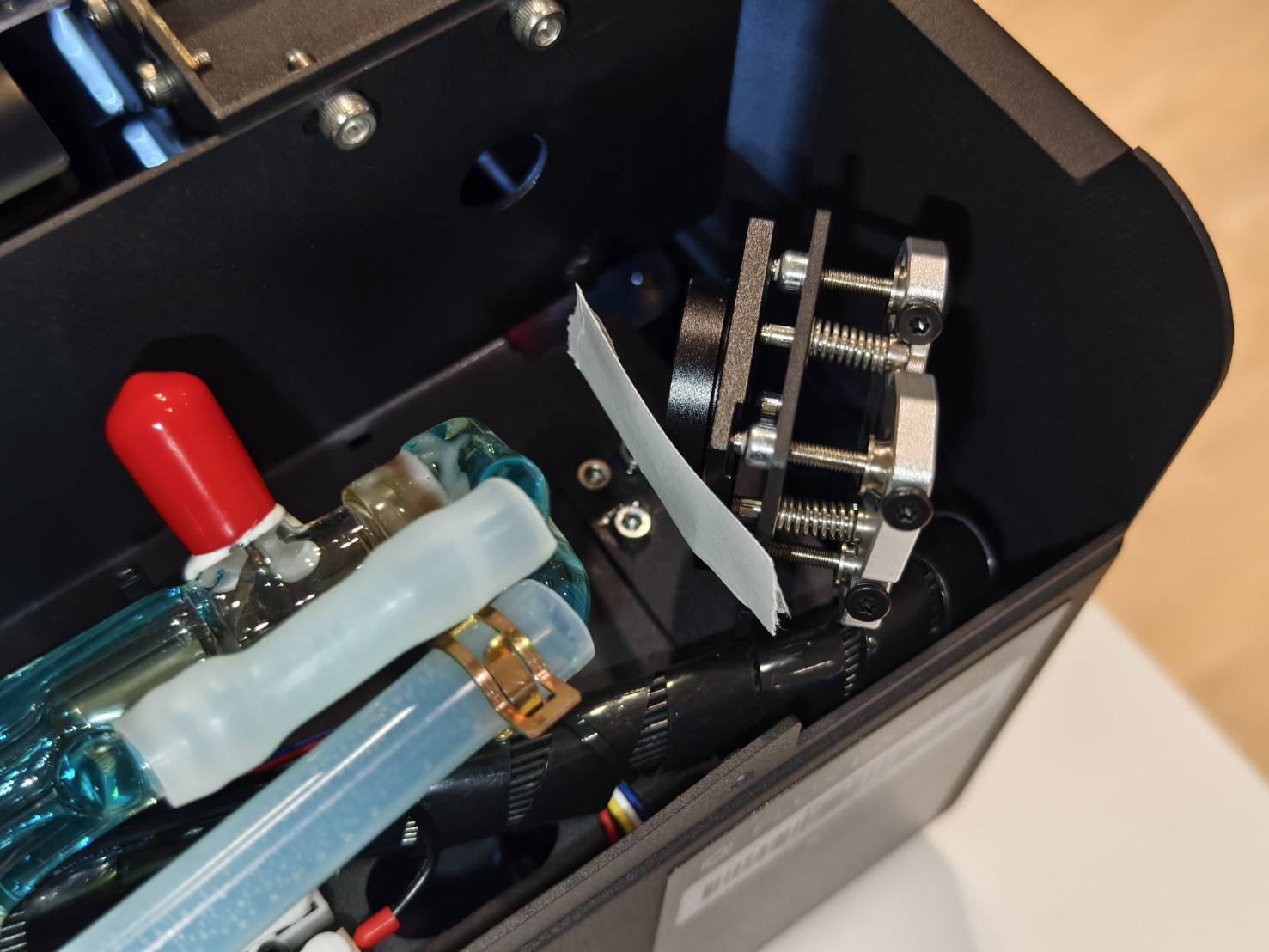

Individuare il primo specchio. Spruzzare l'alcol sul supporto e attendere alcuni secondi. Successivamente, allentare le tre viti T8 per rimuovere il supporto.

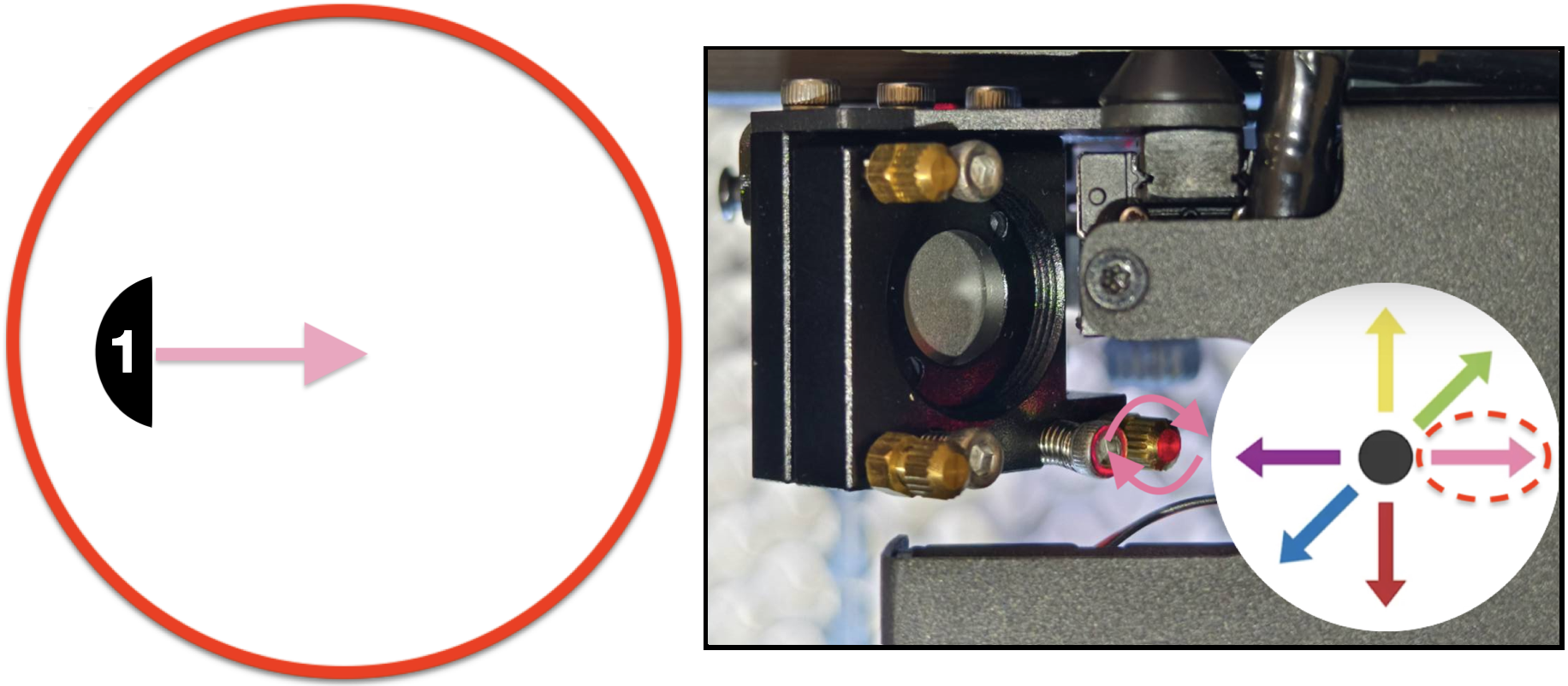

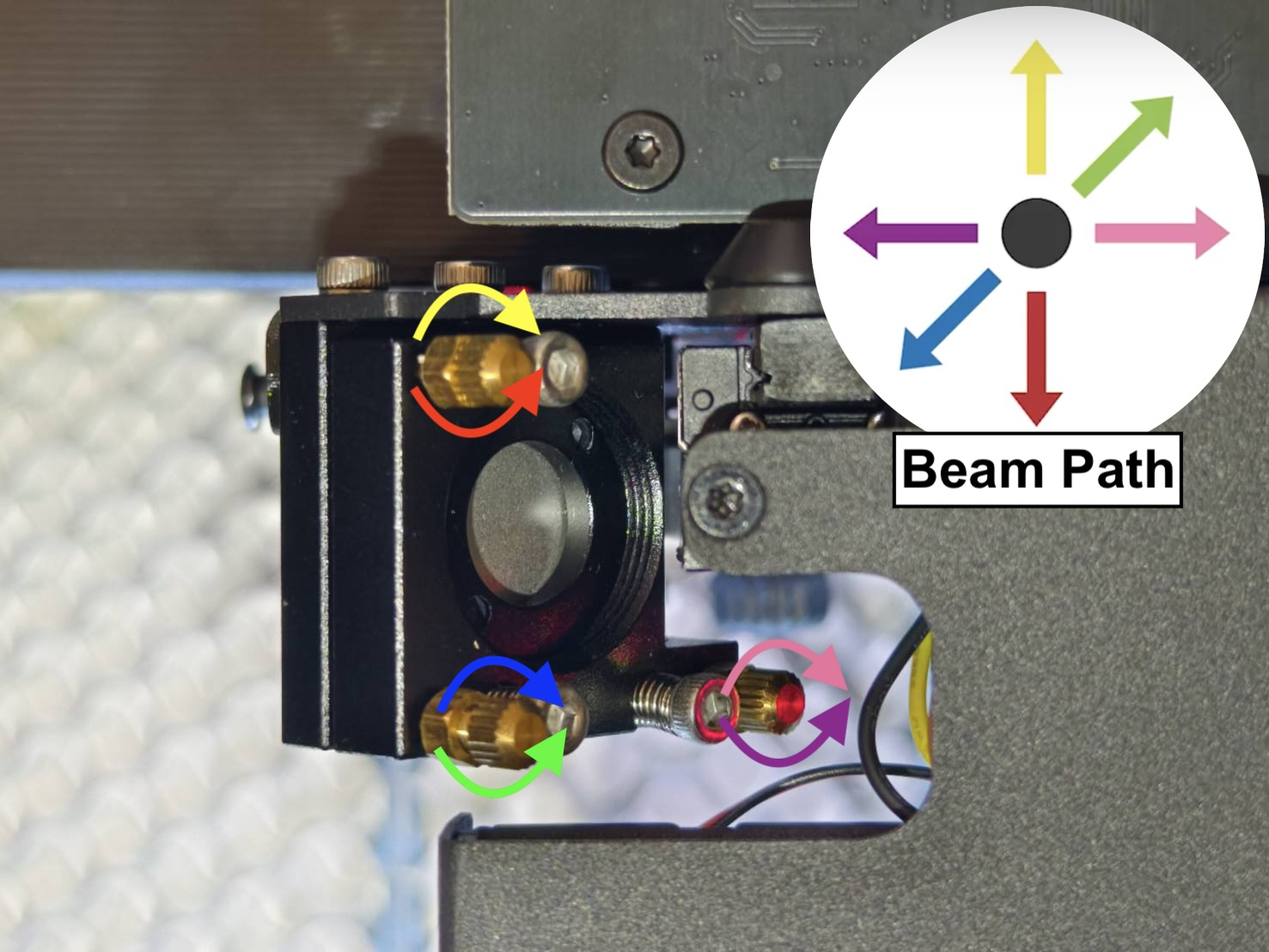

Sul 1° specchio sono presenti tre viti; ruotandole in senso orario o antiorario si modifica il percorso del fascio, ovvero la posizione del secondo punto cambierà.
Dimostrazione - Regolazione del percorso dal primo specchio al secondo specchio
Utilizzare un nuovo nastro a due strati per effettuare 2 impulsi in alto e altri 2 impulsi in basso.
Determinare quale/i vite/i regolare in base al risultato nella tabella seguente.
Regolare la vite. Mantenere il carrello nella posizione inferiore.
Effettuare 2 impulsi per verificare se il 2° punto si sta avvicinando al primo punto.

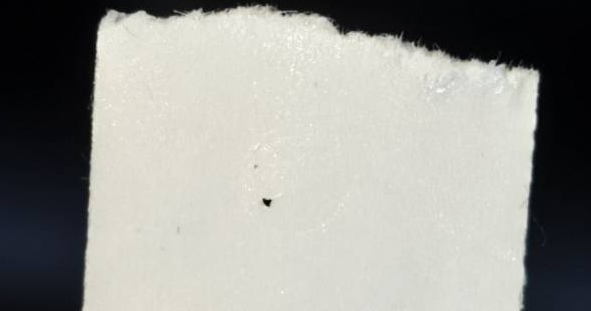

Quando è difficile determinare il 2° punto, rimuovere il nastro usato.
Ripetere il passaggio #1 fino a quando il 1° punto e il 2° punto si sovrappongono. (Esempio di sovrapposizione)
Dopo la regolazione, reinstallare il supporto delle viti.
(Il video mostra un'operazione reale eseguita dal personale FLUX. È un video lungo, è possibile modificare la velocità, ma il concetto e il processo sono fondamentali per comprendere come effettuare la regolazione.)

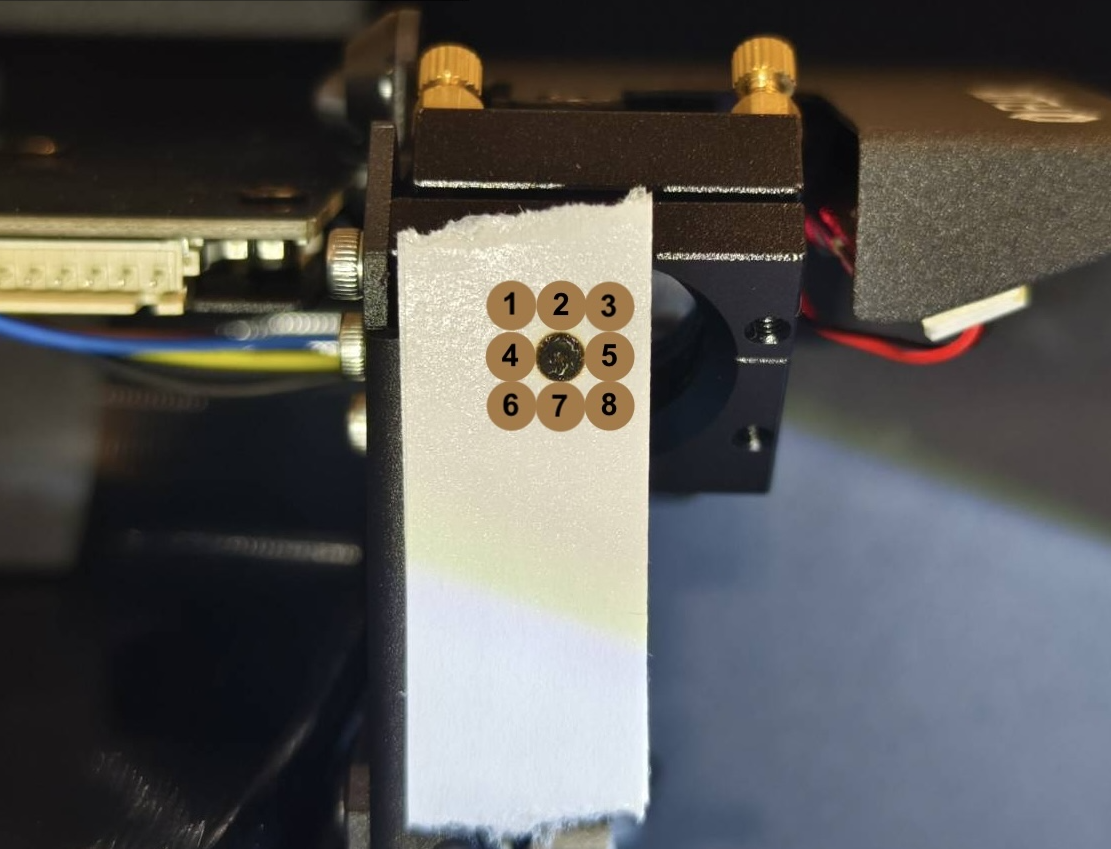

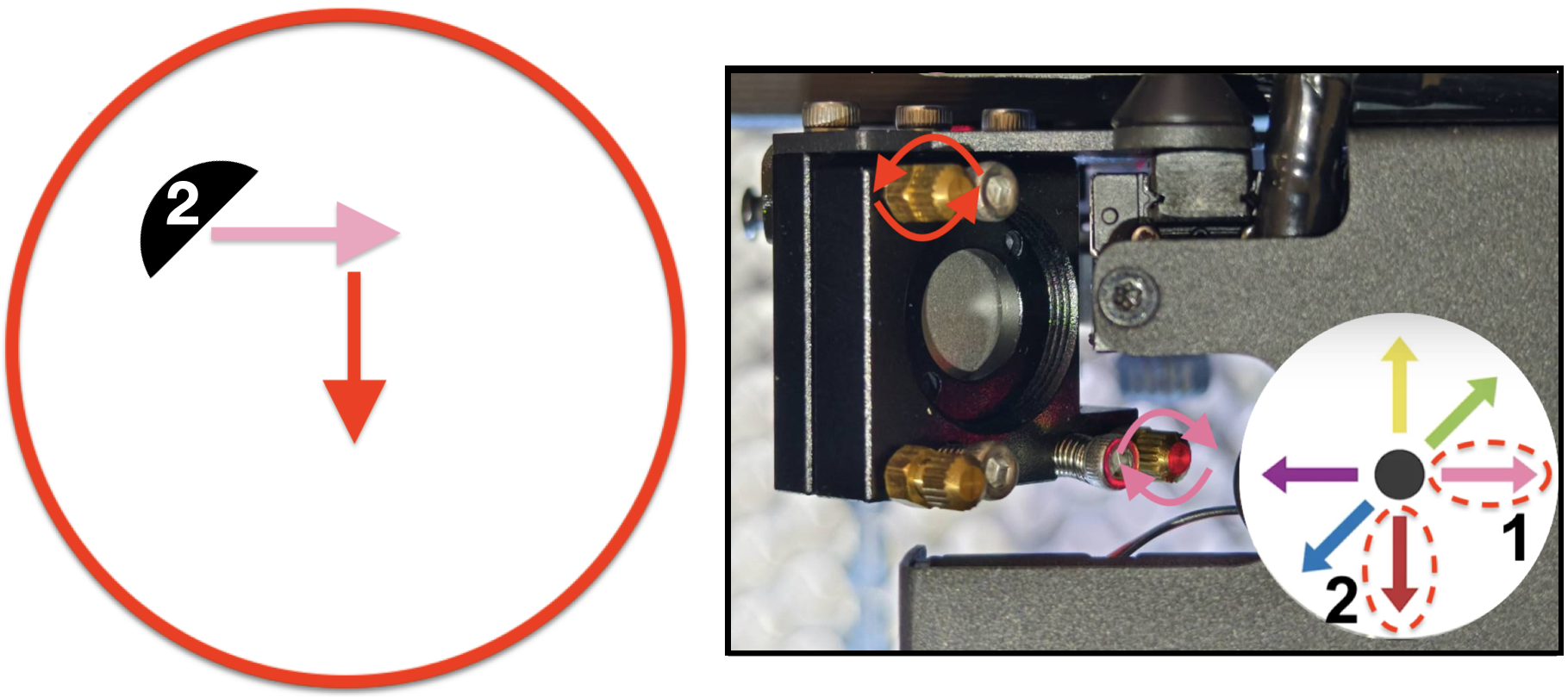

Determinare la posizione del punto laser rosso, individuare la vite corrispondente e la sua direzione di rotazione. Consultare la foto seguente e trovare il numero corrispondente alla posizione del punto laser rosso:

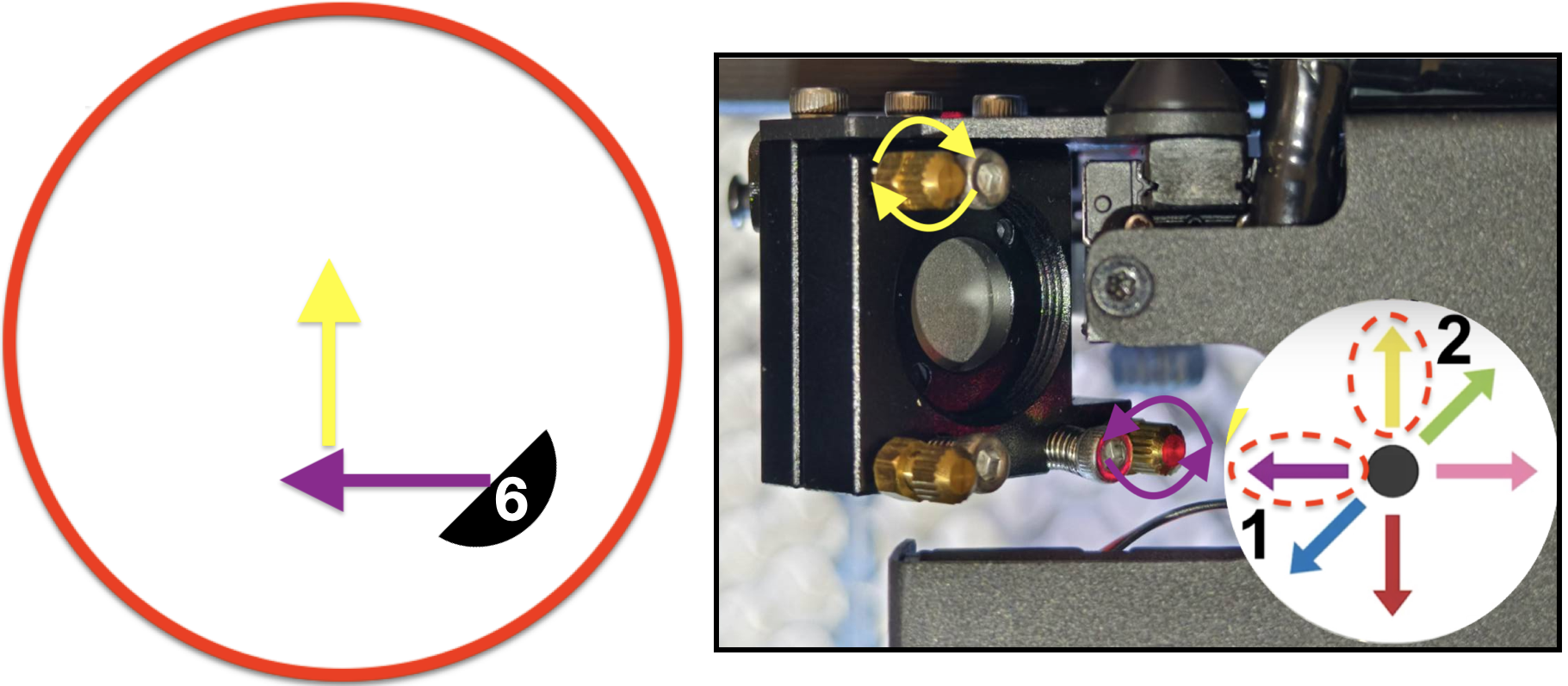

Per #1: Il 2° punto deve spostarsi in basso a destra per sovrapporsi al primo punto La vite in alto a sinistra deve essere ruotata in senso orario. Fare riferimento alla foto sottostante.

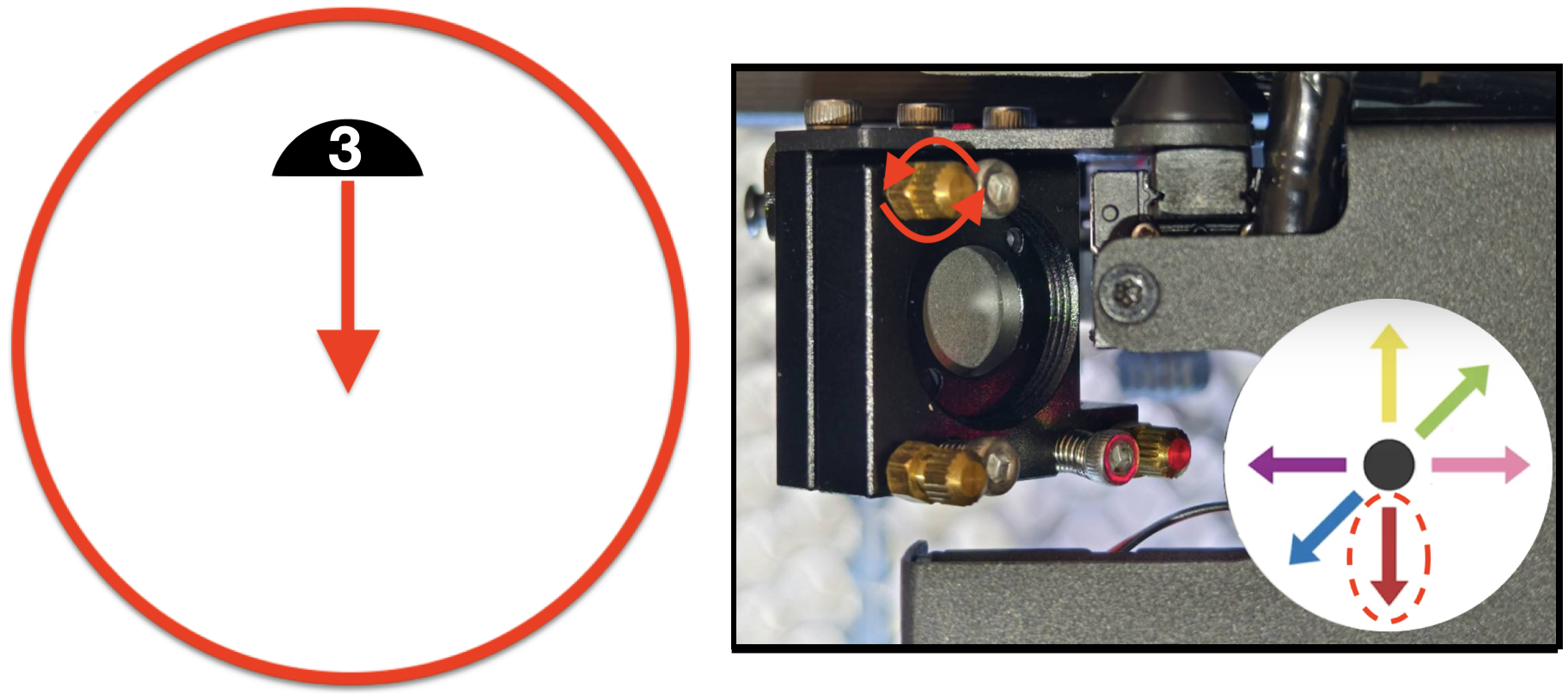

Per #2: Il 2° punto deve spostarsi direttamente verso il basso per sovrapporsi al primo punto. La vite in basso a sinistra deve essere ruotata in senso antiorario. Fare riferimento alla foto sottostante.
Per #3: Il 2° punto deve prima spostarsi verso il basso e poi verso sinistra per sovrapporsi al primo punto. La vite in basso a sinistra deve essere ruotata in senso antiorario per spostare il punto verso il basso. La vite in alto a destra deve essere ruotata in senso orario per spostare il punto verso sinistra. Fare riferimento alla foto sottostante.

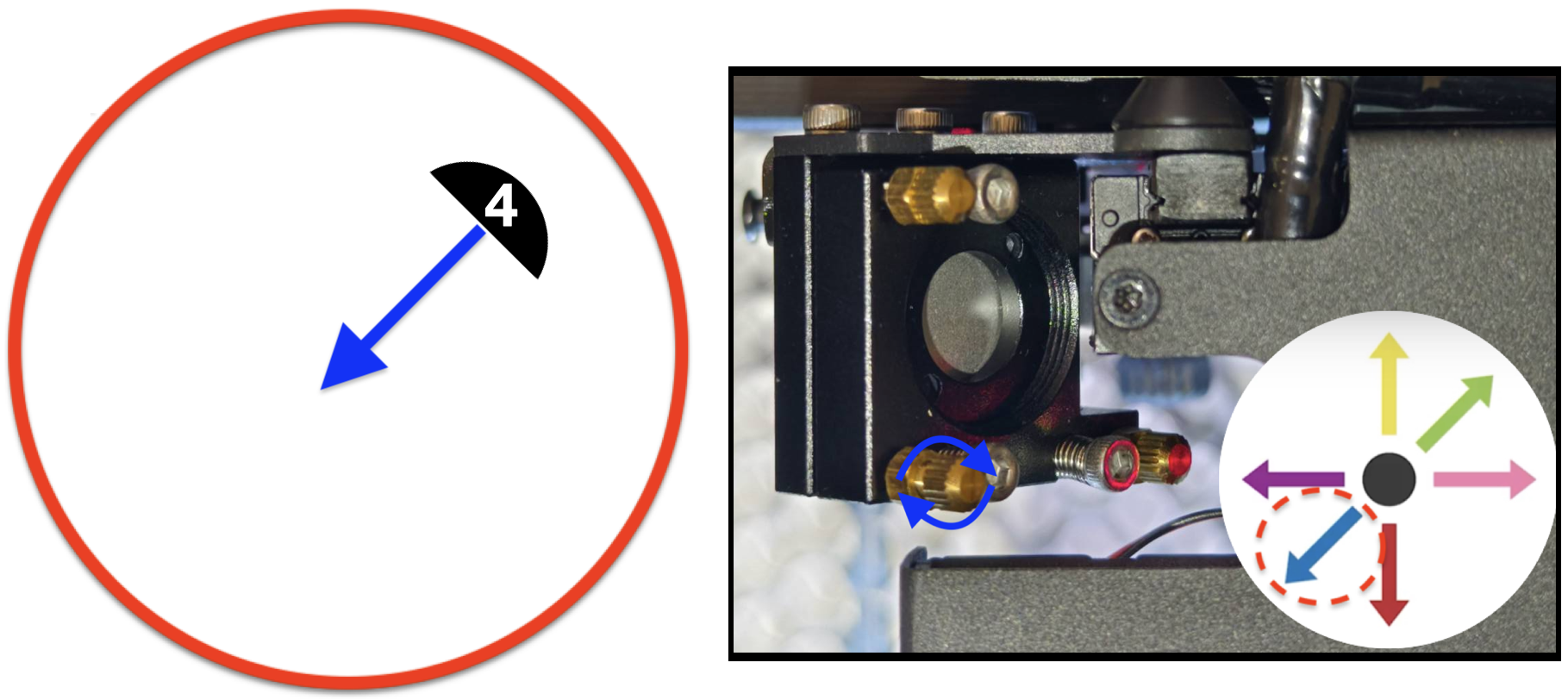

Per #4: Il 2° punto deve spostarsi verso destra per sovrapporsi al primo punto. La vite in alto a destra deve essere ruotata in senso antiorario. Fare riferimento alla foto sottostante.

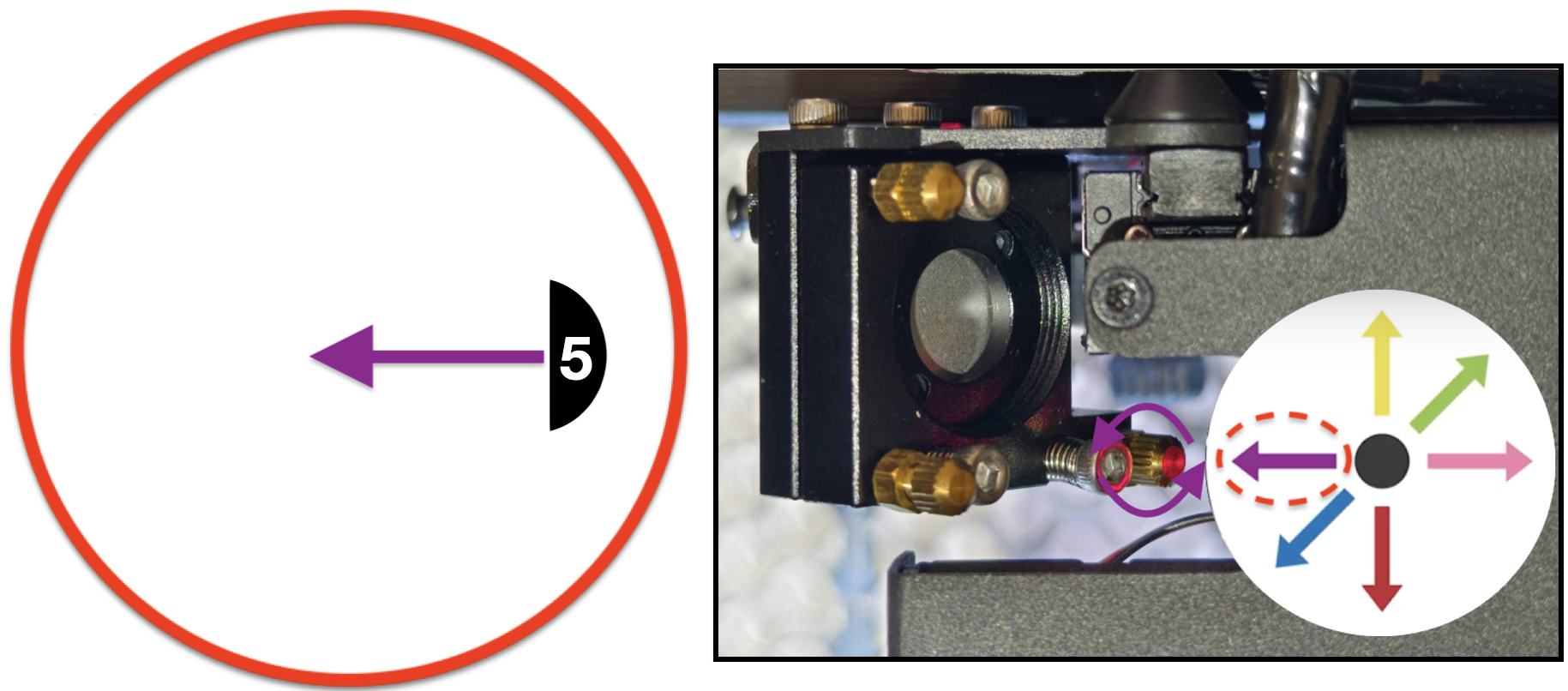

Per #5: Il 2° punto deve spostarsi verso sinistra per sovrapporsi al primo punto. La vite in alto a destra deve essere ruotata in senso orario. Fare riferimento alla foto sottostante.
Per #6: Il 2° punto deve prima spostarsi verso destra e poi verso l'alto per sovrapporsi al primo punto. La vite in alto a destra deve essere ruotata in senso antiorario per spostare il punto verso destra. La vite in basso a sinistra deve essere ruotata in senso orario per spostare il punto verso l'alto. Fare riferimento alla foto sottostante.
Per #7: Il 2° punto deve spostarsi direttamente verso l'alto per sovrapporsi al primo punto. La vite in basso a sinistra deve essere ruotata in senso orario. Fare riferimento alla foto sottostante.
Per #8: Il 2° punto deve spostarsi in alto a sinistra per sovrapporsi al primo punto La vite in alto a sinistra deve essere ruotata in senso antiorario. Fare riferimento alla foto sottostante.
Questo passaggio verifica se il percorso è allineato dal 2° specchio al 3° specchio. Panoramica del passaggio:
Installare saldamente il coperchio posteriore poiché non sarà necessario aprirlo nei passaggi successivi.
Procedura:

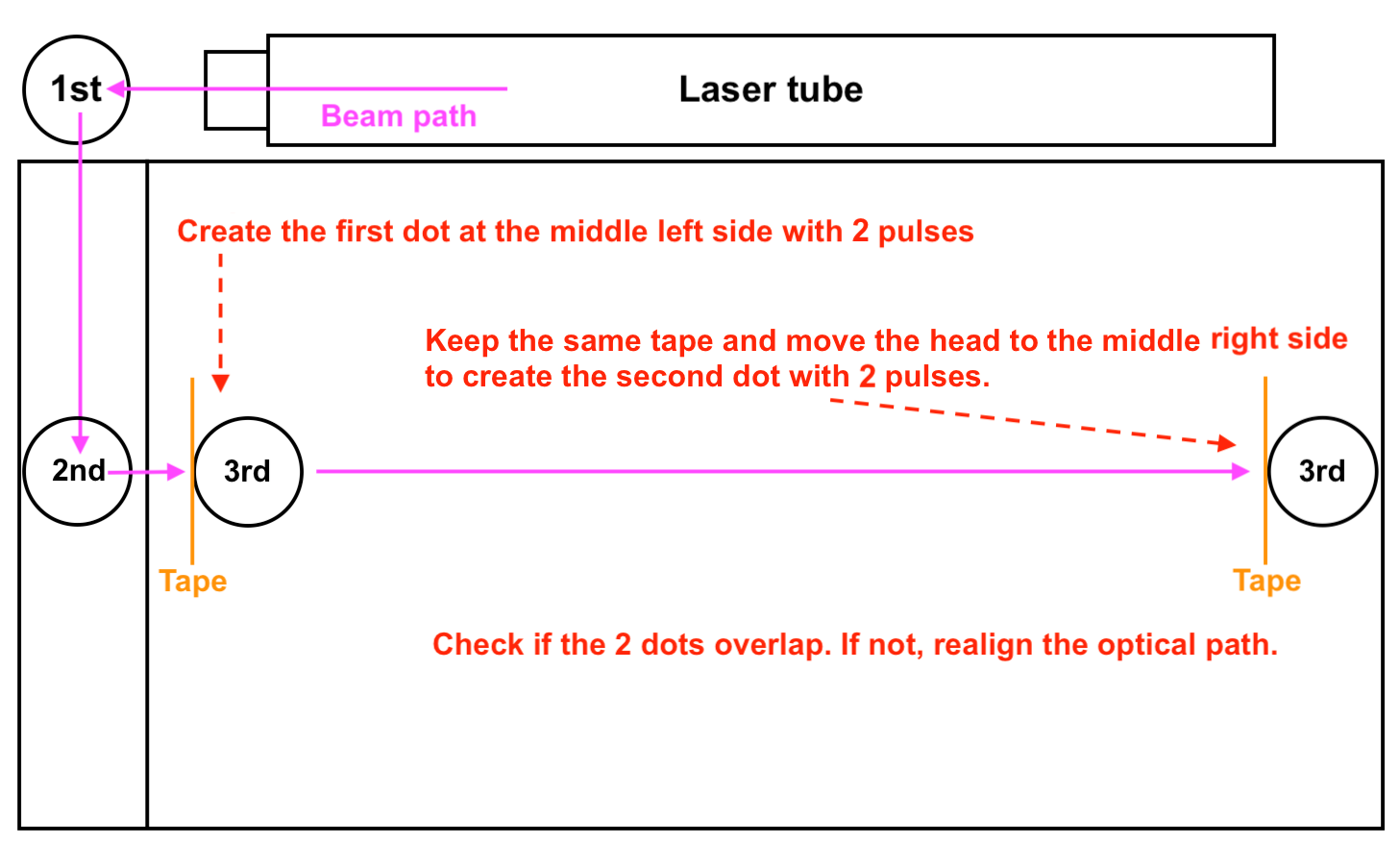

Posizionare un nuovo nastro biadesivo a due strati sull'ingresso del 3° specchio.

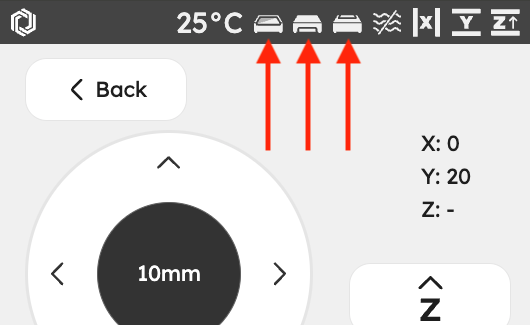

Entrare in modalità Controllo, sbloccare il motore e spostare la testina laser nella posizione centrale-sinistra.
Chiudere lo sportello ed effettuare 2 impulsi.
Spostare la testina laser nella posizione centrale-destra ed effettuare altri 2 impulsi.

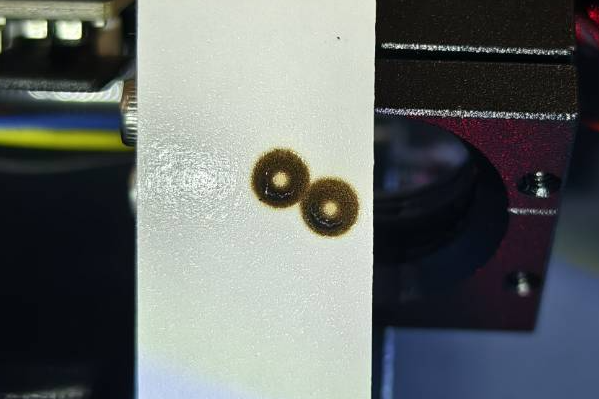

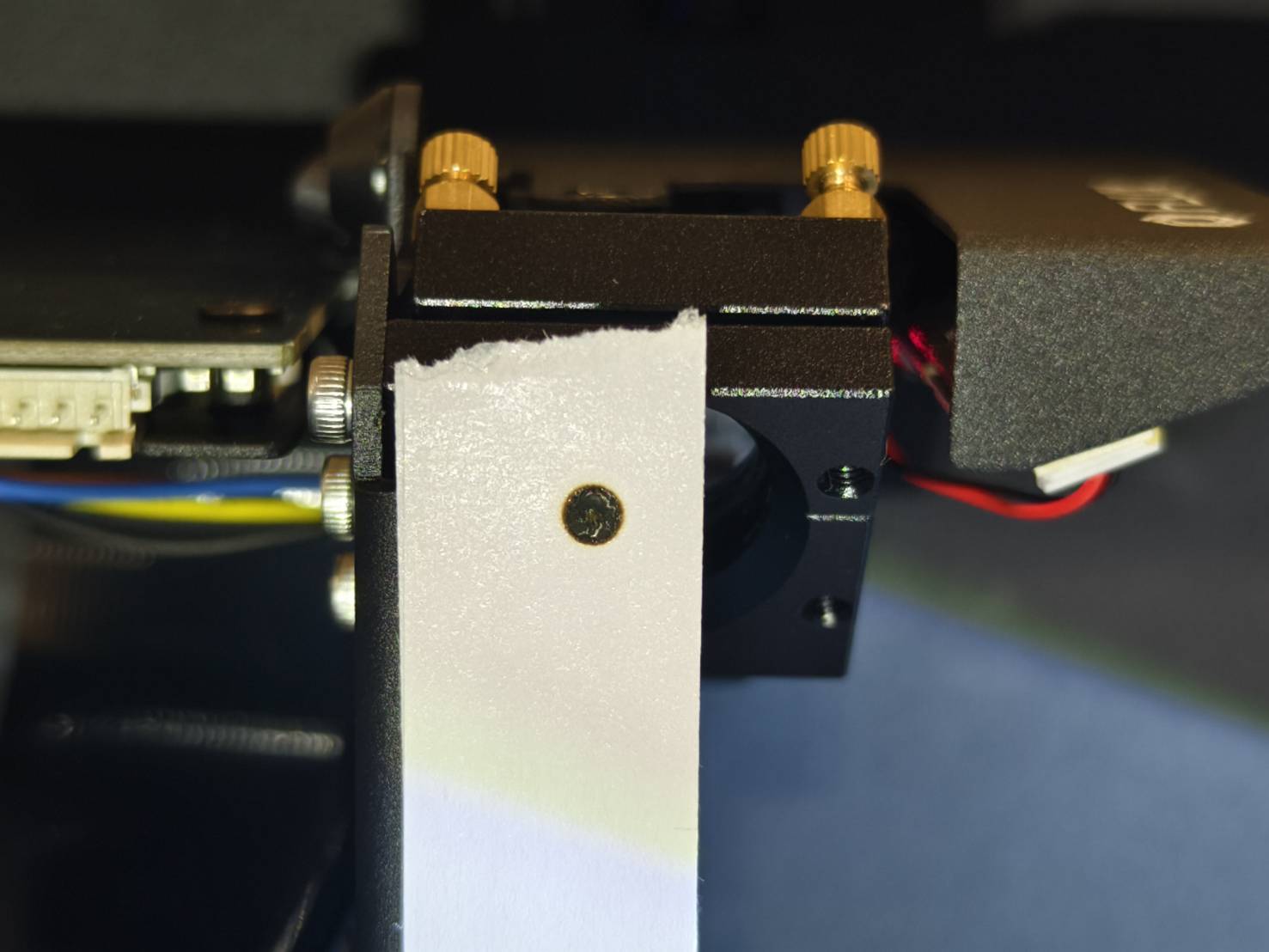

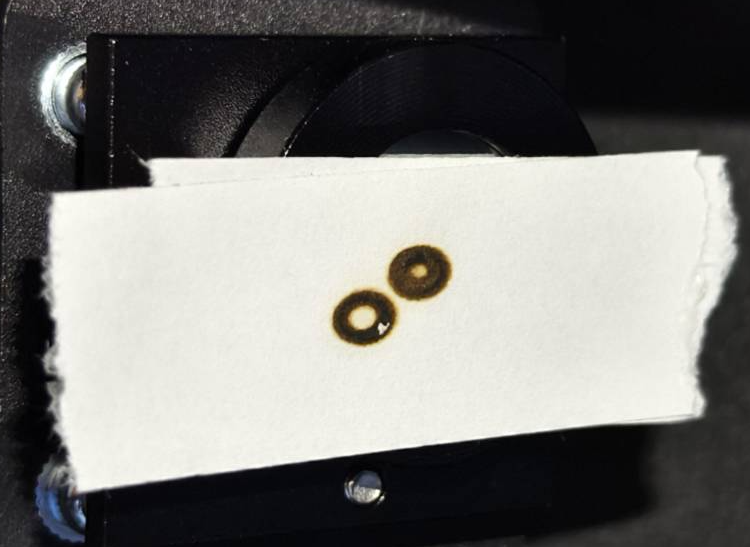

Verificare visivamente se i due segni di bruciatura si sovrappongono e se il risultato è corretto o errato. (È possibile osservare il nastro lateralmente per identificare il 2° punto.)
Esempio corretto - Sovrapposti

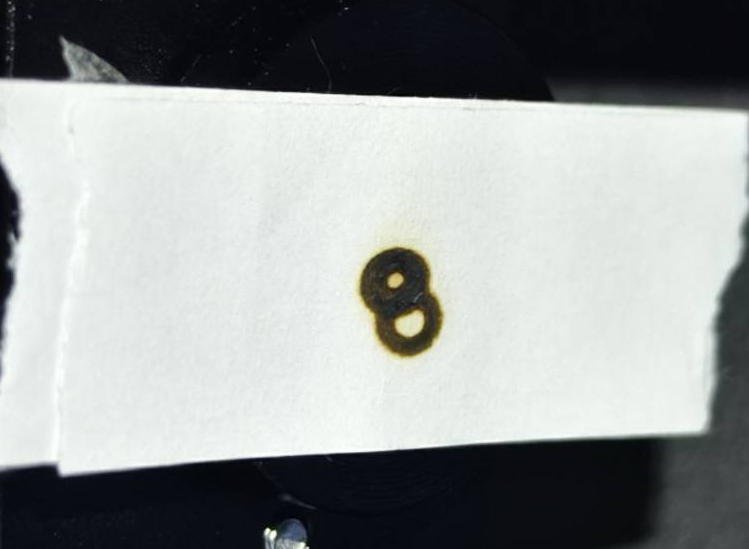

Esempio errato - Non sovrapposti
Valutare il risultato e l'azione successiva da intraprendere:
Questo passaggio illustra come allineare il percorso dal 2° specchio al 3° specchio regolando le viti sul 2° specchio.
Individuare il secondo specchio. Spruzzare l'alcol sul supporto e attendere alcuni secondi. Successivamente, allentare le tre viti T8 per rimuovere il supporto.
Sul 2° specchio sono presenti tre viti e ruotandole in senso orario o antiorario si modificherà il percorso del fascio, il che significa ovvero la posizione del secondo punto cambierà.
Dimostrazione - Regolazione del percorso dal primo specchio al secondo specchio
Utilizzare un nuovo nastro a due strati per effettuare 2 impulsi nella posizione centrale-sinistra e altri 2 impulsi nella posizione centrale-destra.

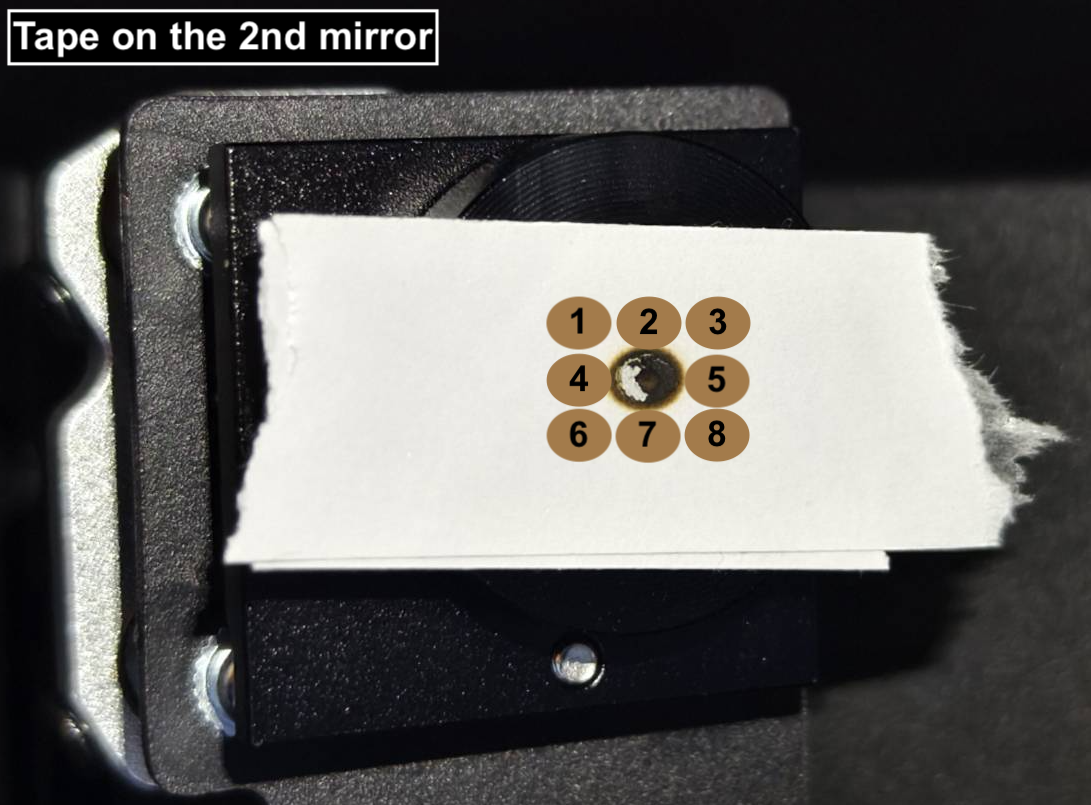

Determinare quale/i vite/i regolare in base al risultato nella tabella seguente.
Regolare la vite. Mantenere la testina laser nella posizione centrale-destra.
Effettuare 2 impulsi per verificare se il 2° punto si sta avvicinando al primo punto.
Quando è difficile determinare il 2° punto, rimuovere il nastro usato.
Ripetere il passaggio #1 fino a quando il 1° punto e il 2° punto si sovrappongono. (Esempio di sovrapposizione)
Dopo la regolazione, reinstallare il supporto delle viti.
(Il video mostra un'operazione reale eseguita dal personale FLUX. È un video lungo, è possibile modificare la velocità di riproduzione, ma il concetto e il processo sono fondamentali per comprendere come effettuare la regolazione. Attivare i sottotitoli.)

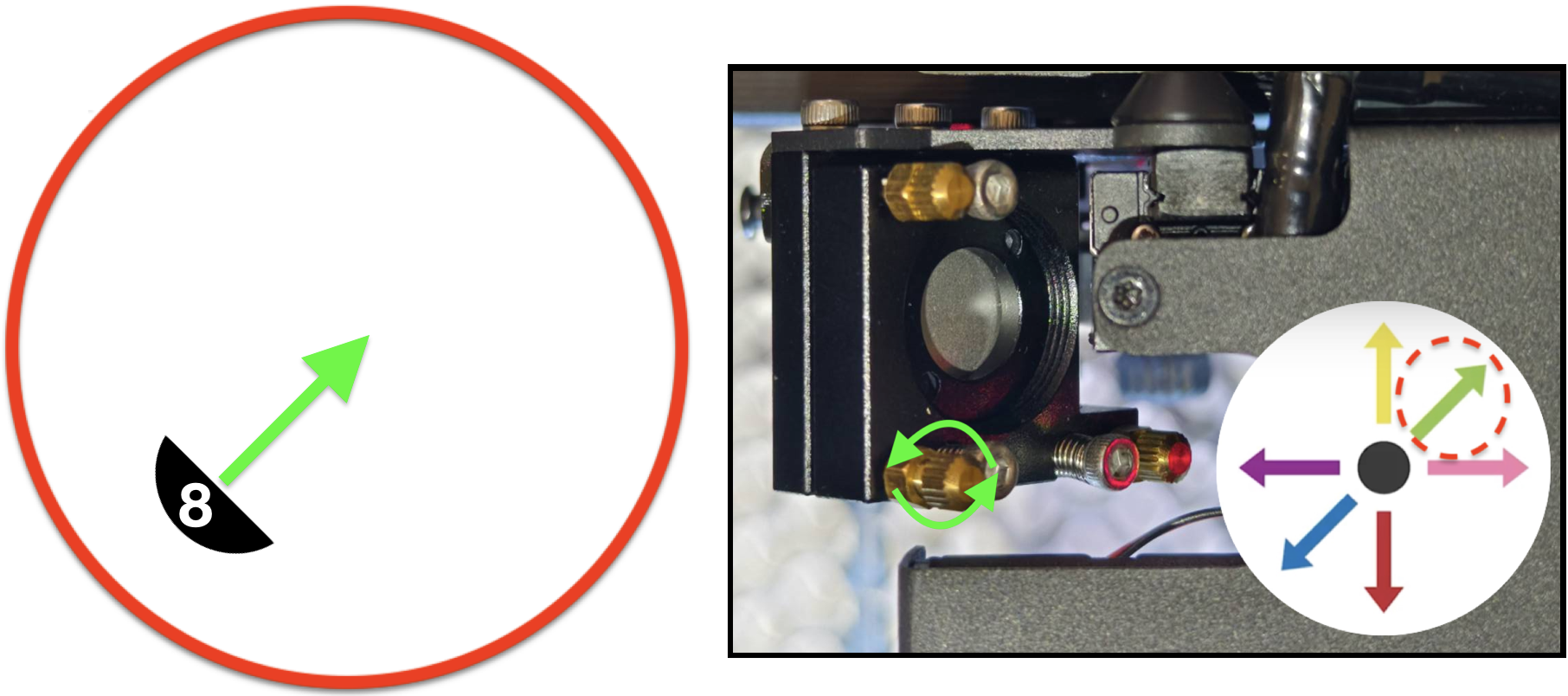

Determinare la posizione del punto laser rosso, individuare la vite corrispondente e la sua direzione di rotazione. Consultare la foto seguente e trovare il numero corrispondente alla posizione del punto laser rosso:
Per #1: Il 2° punto deve spostarsi in basso a destra per sovrapporsi al primo punto La vite in basso a destra dovrà essere ruotata in senso antiorario. Fare riferimento alla foto sottostante.
Per #2: Il 2° punto deve spostarsi direttamente verso il basso per sovrapporsi al primo punto. La vite in alto a destra deve essere ruotata in senso orario. Fare riferimento alla foto sottostante.
Per #3: Il 2° punto deve prima spostarsi verso il basso e poi verso sinistra per sovrapporsi al primo punto. La vite in alto a destra dovrà essere ruotata in senso orario per far scendere il punto. La vite in basso a sinistra dovrà essere ruotata in senso antiorario per spostare il punto a sinistra. Fare riferimento alla foto sottostante.
Per #4: Il 2° punto deve spostarsi verso destra per sovrapporsi al primo punto. La vite in basso a sinistra deve essere ruotata in senso orario. Fare riferimento alla foto sottostante.
Per #5: Il 2° punto deve spostarsi verso sinistra per sovrapporsi al primo punto. La vite in basso a sinistra dovrà essere ruotata in senso antiorario. Fare riferimento alla foto sottostante.
Per #6: Il 2° punto deve prima spostarsi verso destra e poi verso l'alto per sovrapporsi al primo punto. La vite in basso a sinistra dovrà essere ruotata in senso orario per spostare il punto a destra. La vite in alto a destra dovrà essere ruotata in senso antiorario per spostare il punto verso l'alto. Fare riferimento alla foto sottostante.
Per #7: Il 2° punto deve spostarsi direttamente verso l'alto per sovrapporsi al primo punto. La vite in alto a destra deve essere ruotata in senso antiorario. Fare riferimento alla foto sottostante.
Per #8: Il 2° punto deve spostarsi in alto a sinistra per sovrapporsi al primo punto La vite in basso a destra dovrà essere ruotata in senso orario. Fare riferimento alla foto sottostante.
Ora verificheremo il percorso dal 3° specchio alla punta dell'ugello, che indica il percorso del fascio sull'asse Z (verticale) al centro del piano di lavoro.
Panoramica del passaggio:
Procedura:
Posizionare un nastro biadesivo a singolo strato sulla punta dell'ugello.
Spostare la testina laser al centro del piano di lavoro.
Chiudere lo sportello ed effettuare 1 impulso.

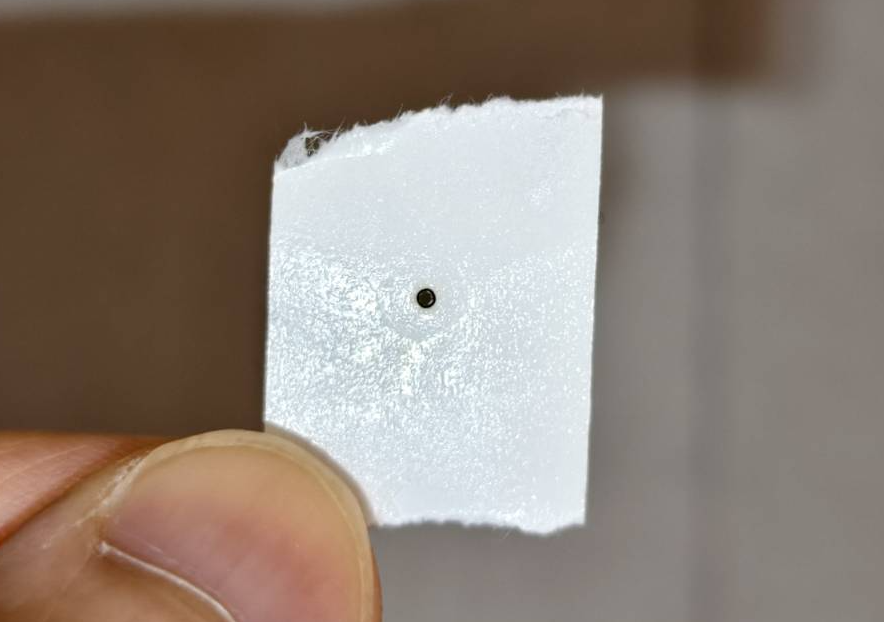

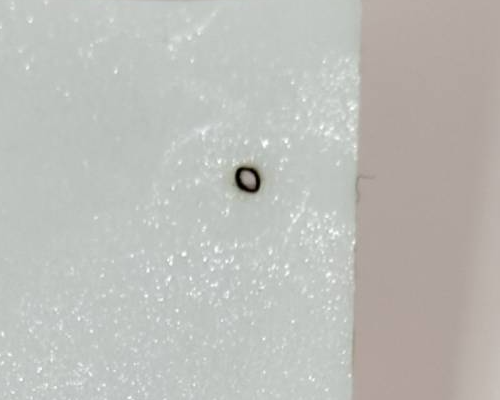

Verificare visivamente se il risultato del segno di bruciatura è buono o non soddisfacente.

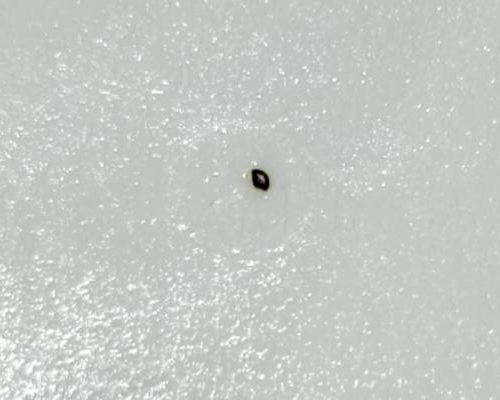

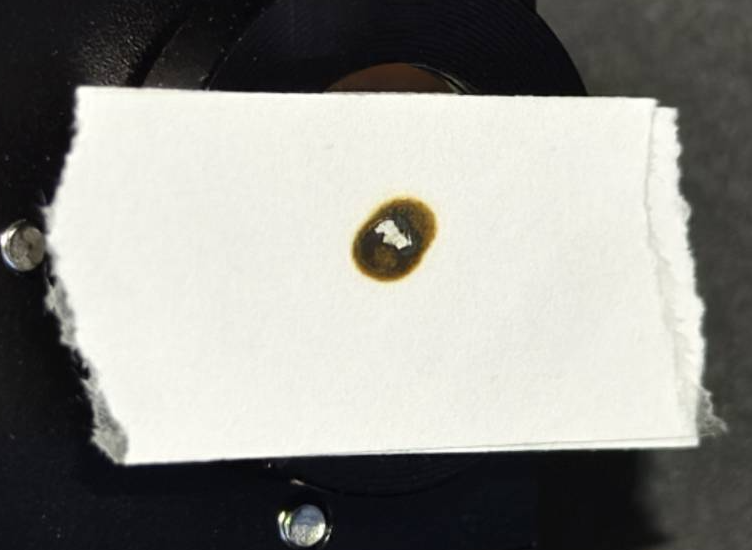

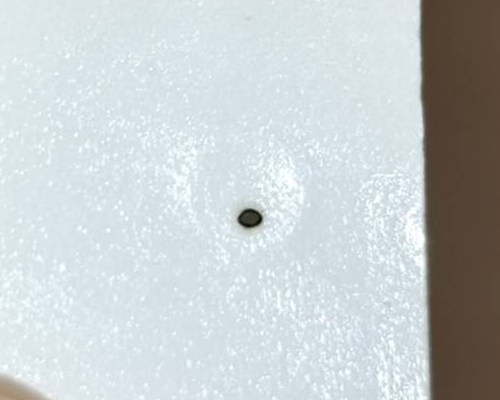

Esempio corretto (Rotondo e centrato)
Esempio accettabile ((Rotondo ma leggermente decentrato)

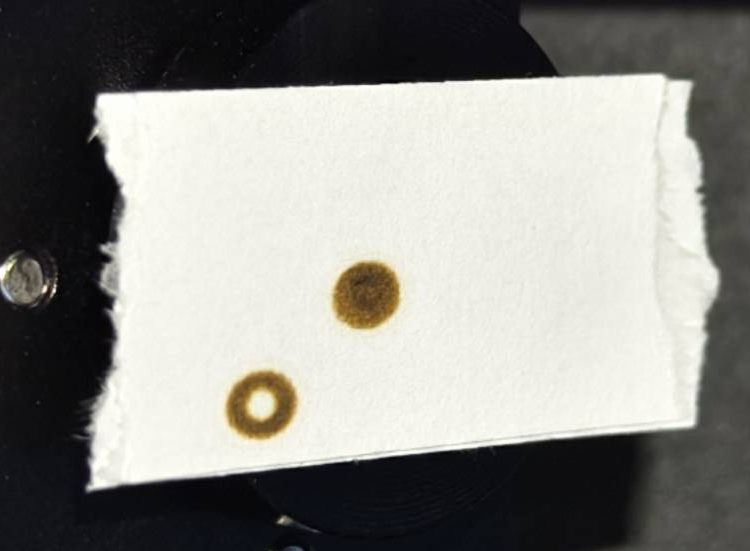

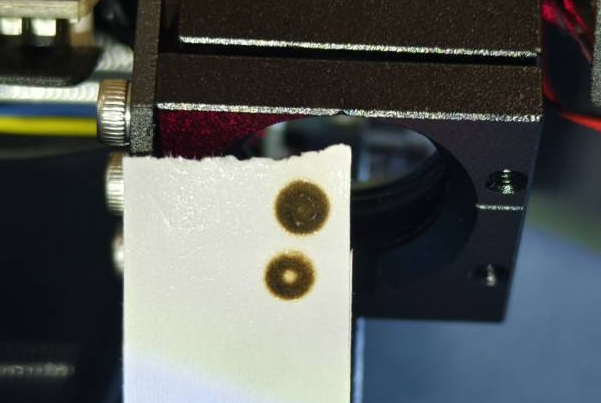

Esempio errato (Non rotondo o non centrato)
Valutare il risultato e l'azione successiva da intraprendere:
Questo passaggio illustra come allineare il percorso verticale dal 3° specchio al piano di lavoro regolando le viti sul 3° specchio. Sul 3° specchio sono presenti tre viti; ruotandole in senso orario o antiorario si modificherà il percorso verticale del fascio, ovvero la posizione del piccolo punto sul nastro cambierà.
Imparare come allentare correttamente il dado. Utilizzare le pinze per tenere ferma la vite, quindi allentare il dado con la chiave a doppia testa ruotandola in senso antiorario.
Dimostrazione - Regolazione del percorso dal terzo specchio al centro del piano di lavoro
Posizionare un nuovo nastro biadesivo a singolo strato sulla punta dell'ugello.
Spostare la testina laser al centro del piano di lavoro.
Chiudere lo sportello ed effettuare 1 impulso per creare un segno di bruciatura sul nastro.
Rimuovere il nastro e determinare quale/i vite/i regolare in base al risultato nella tabella seguente.
Regolare la vite.
Utilizzare un nuovo nastro o un'area non utilizzata dello stesso nastro e posizionarlo sulla punta dell'ugello.
Ripetere il passaggio #2 fino a quando il punto risulta rotondo e centrato.
(Il video mostra un'operazione reale eseguita dal personale FLUX. È un video lungo, è possibile modificare la velocità di riproduzione, ma il concetto e il processo sono fondamentali per comprendere come effettuare la regolazione. Attivare i sottotitoli.
*Nota:
Il punto centrale e il punto in basso a destra devono essere rotondi contemporaneamente.
Il punto centrale deve essere centrato, mentre è accettabile che il punto in basso a destra non sia centrato.
In caso contrario, il percorso ottico sarà considerato non allineato.
Determinare la posizione del punto laser, individuare la vite corrispondente e la relativa direzione di rotazione. Consultare la foto seguente e individuare il numero corrispondente alla posizione del punto laser:

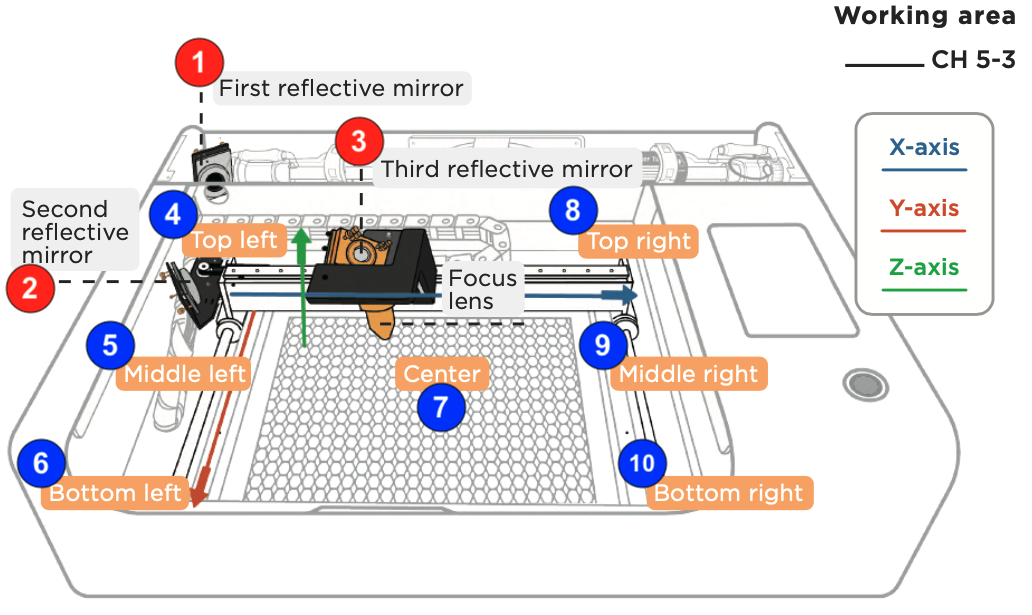

Innanzitutto, è necessario conoscere l'intera area in cui il punto può spostarsi. Corrisponde effettivamente alla stessa area della punta dell'ugello. Il segno impresso sul nastro delimita l'area.
Successivamente, individuare il numero corrispondente alla posizione verticale del punto
Schema grafico:
Per #1: Il punto verticale deve spostarsi verso destra per risultare rotondo e centrato. Posizionandosi di fronte alla macchina: La vite in basso a destra dovrà essere ruotata in senso orario. Fare riferimento alla foto sottostante.
Per #2: Il punto verticale deve spostarsi in basso a destra per risultare rotondo e centrato. Posizionandosi di fronte alla macchina: La vite in basso a destra deve essere ruotata in senso orario per spostarsi verso destra. La vite in alto a sinistra deve essere ruotata in senso antiorario per scendere. Fare riferimento alla foto sottostante.
Per #3: Il punto verticale deve scendere per risultare rotondo e centrato. Posizionandosi di fronte alla macchina: La vite in alto a sinistra deve essere ruotata in senso antiorario per scendere. Fare riferimento alla foto sottostante.
Per #4: Il punto verticale deve scendere verso sinistra per risultare rotondo e centrato. Posizionandosi di fronte alla macchina: La vite in basso a sinistra deve essere ruotata in senso orario. Fare riferimento alla foto sottostante.
Per #5: Il punto verticale deve spostarsi a sinistra per essere rotondo e centrato. Posizionandosi di fronte alla macchina: La vite in basso a destra dovrà essere ruotata in senso antiorario.. Fare riferimento alla foto sottostante.
Per #6: Il punto verticale deve spostarsi verso l'alto a sinistra per essere rotondo e centrato. Posizionandosi di fronte alla macchina: La vite in basso a destra dovrà essere ruotata in senso antiorario per spostarsi a sinistra. La vite in alto a sinistra dovrà essere ruotata in senso orario per spostarsi verso l'alto. Fare riferimento alla foto sottostante.

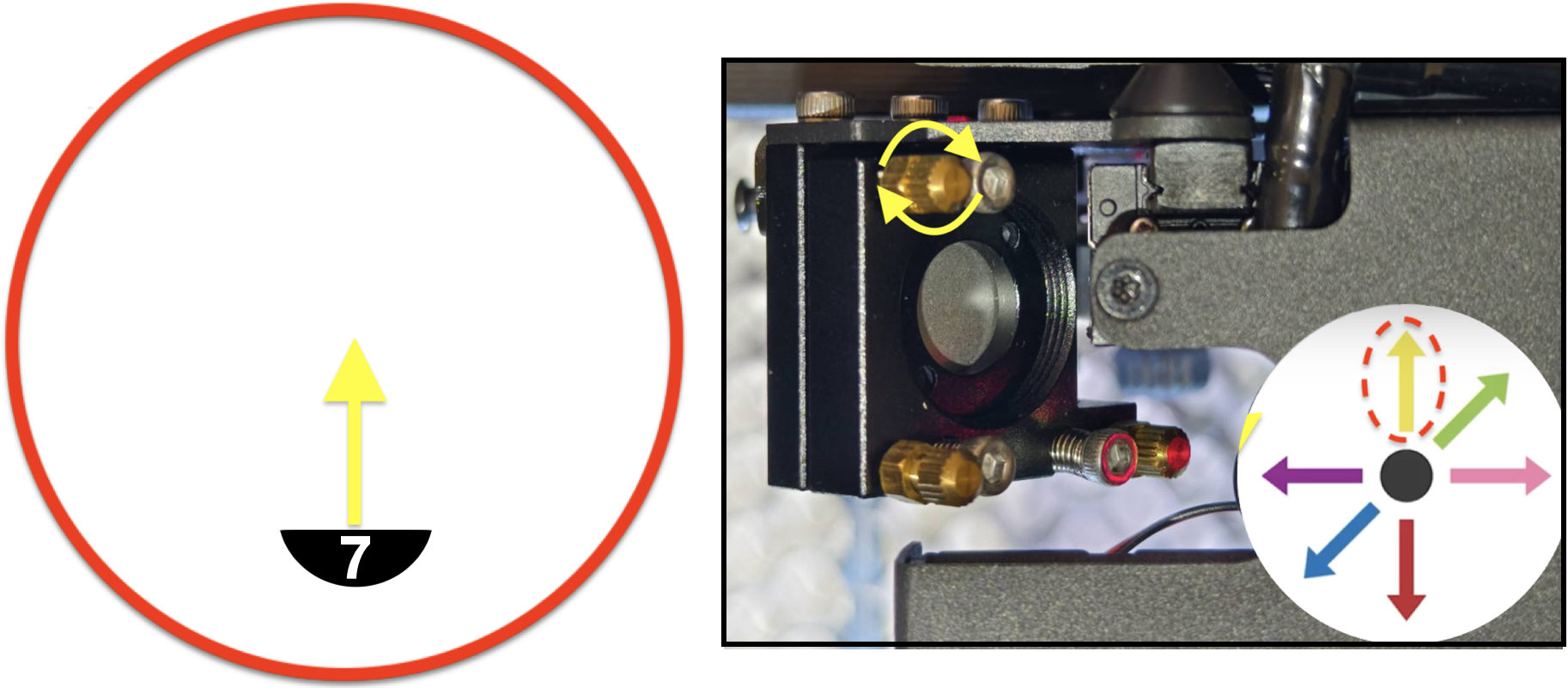

Per #7: Il punto verticale deve spostarsi verso l'alto per essere rotondo e centrato. Posizionandosi di fronte alla macchina: La vite in alto a sinistra dovrà essere ruotata in senso orario per spostarsi verso l'alto. Fare riferimento alla foto sottostante.
Per #8: Il punto verticale deve spostarsi verso l'alto a destra per essere rotondo e centrato. Posizionandosi di fronte alla macchina: La vite in basso a sinistra dovrà essere ruotata in senso antiorario. Fare riferimento alla foto sottostante.
Ora verificheremo il percorso dal 3° specchio alla punta dell'ugello, che indica il percorso del fascio sull'asse Z (verticale) nell'angolo in basso a destra del piano di lavoro.
Panoramica del passaggio:
Procedura:
Posizionare un nastro biadesivo a singolo strato sulla punta dell'ugello.
Spostare la testina laser nell'angolo in basso a destra del piano di lavoro.
Chiudere lo sportello ed effettuare 1 impulso.
Verificare visivamente se il risultato del segno di bruciatura è buono o non soddisfacente.

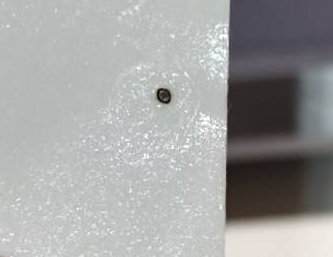

Esempio corretto (Rotondo e centrato)
Esempio accettabile ((Rotondo ma leggermente decentrato)
Esempio errato (Non rotondo o non centrato)
Valutare il risultato e l'azione successiva da intraprendere:
Questo passaggio illustra come allineare il percorso verticale dal 3° specchio al piano di lavoro regolando le viti sul 3° specchio. Sul 3° specchio sono presenti tre viti; ruotandole in senso orario o antiorario si modificherà il percorso verticale del fascio, ovvero la posizione del piccolo punto sul nastro cambierà.
Dimostrazione - Regolazione del percorso dal terzo specchio al centro del piano di lavoro
Posizionare un nuovo nastro biadesivo a singolo strato sulla punta dell'ugello.
Spostare la testina laser nell'angolo in basso a destra del piano di lavoro.
Chiudere lo sportello ed effettuare 1 impulso per creare un segno di bruciatura sul nastro.
Rimuovere il nastro e determinare quale/i vite/i regolare in base al risultato nella tabella seguente.
Regolare la vite.
Utilizzare un nuovo nastro o un'area non utilizzata dello stesso nastro e posizionarlo sulla punta dell'ugello.
Ripetere il passaggio #2 fino a quando il punto risulta rotondo e centrato.
Ricontrollare il punto centrale.
(Il video mostra un'operazione reale eseguita dal personale FLUX. È un video lungo, è possibile modificare la velocità di riproduzione, ma il concetto e il processo sono fondamentali per comprendere come effettuare la regolazione. Attivare i sottotitoli.)
*Nota:
Il punto centrale e il punto in basso a destra devono essere rotondi contemporaneamente.
Il punto centrale deve essere centrato, mentre è accettabile che il punto in basso a destra non sia centrato.
In caso contrario, il percorso ottico sarà considerato non allineato.
Determinare la posizione del punto laser, individuare la vite corrispondente e la relativa direzione di rotazione. Consultare la foto seguente e individuare il numero corrispondente alla posizione del punto laser:
Innanzitutto, è necessario conoscere l'intera area in cui il punto può spostarsi. Corrisponde effettivamente alla stessa area della punta dell'ugello. Il segno impresso sul nastro delimita l'area.
Successivamente, individuare il numero corrispondente alla posizione verticale del punto
Schema grafico:
Per #1: Il punto verticale deve spostarsi verso destra per risultare rotondo e centrato. Posizionandosi di fronte alla macchina: La vite in basso a destra dovrà essere ruotata in senso orario. Fare riferimento alla foto sottostante.
Per #2: Il punto verticale deve spostarsi in basso a destra per risultare rotondo e centrato. Posizionandosi di fronte alla macchina: La vite in basso a destra deve essere ruotata in senso orario per spostarsi verso destra. La vite in alto a sinistra deve essere ruotata in senso antiorario per scendere. Fare riferimento alla foto sottostante.
Per #3: Il punto verticale deve scendere per risultare rotondo e centrato. Posizionandosi di fronte alla macchina: La vite in alto a sinistra deve essere ruotata in senso antiorario per scendere. Fare riferimento alla foto sottostante.
Per #4: Il punto verticale deve scendere verso sinistra per risultare rotondo e centrato. Posizionandosi di fronte alla macchina: La vite in basso a sinistra deve essere ruotata in senso orario. Fare riferimento alla foto sottostante.
Per #5: Il punto verticale deve spostarsi a sinistra per essere rotondo e centrato. Posizionandosi di fronte alla macchina: La vite in basso a destra dovrà essere ruotata in senso antiorario.. Fare riferimento alla foto sottostante.
Per #6: Il punto verticale deve spostarsi verso l'alto a sinistra per essere rotondo e centrato. Posizionandosi di fronte alla macchina: La vite in basso a destra dovrà essere ruotata in senso antiorario per spostarsi a sinistra. La vite in alto a sinistra dovrà essere ruotata in senso orario per spostarsi verso l'alto. Fare riferimento alla foto sottostante.
Per #7: Il punto verticale deve spostarsi verso l'alto per essere rotondo e centrato. Posizionandosi di fronte alla macchina: La vite in alto a sinistra dovrà essere ruotata in senso orario per spostarsi verso l'alto. Fare riferimento alla foto sottostante.
Per #8: Il punto verticale deve spostarsi verso l'alto a destra per essere rotondo e centrato. Posizionandosi di fronte alla macchina: La vite in basso a sinistra dovrà essere ruotata in senso antiorario. Fare riferimento alla foto sottostante.
*Nota:
Il punto centrale e il punto in basso a destra devono essere rotondi contemporaneamente.
Il punto centrale deve essere centrato, mentre è accettabile che il punto in basso a destra non sia centrato.
In caso contrario, il percorso ottico sarà considerato non allineato.
Valutare il risultato e l'azione successiva da intraprendere:
Entrambi i punti in basso a destra e al centro sono corretti >> Passaggio 10
