5-14 Regolazione della Planarità dell'Asse X

Descrizione:

Se la planarità dell'asse X non è sufficientemente orizzontale, il finecorsa potrebbe non essere toccato dalla testina laser, causando un problema di homing. Questo potrebbe anche influire sui risultati di incisione e taglio.

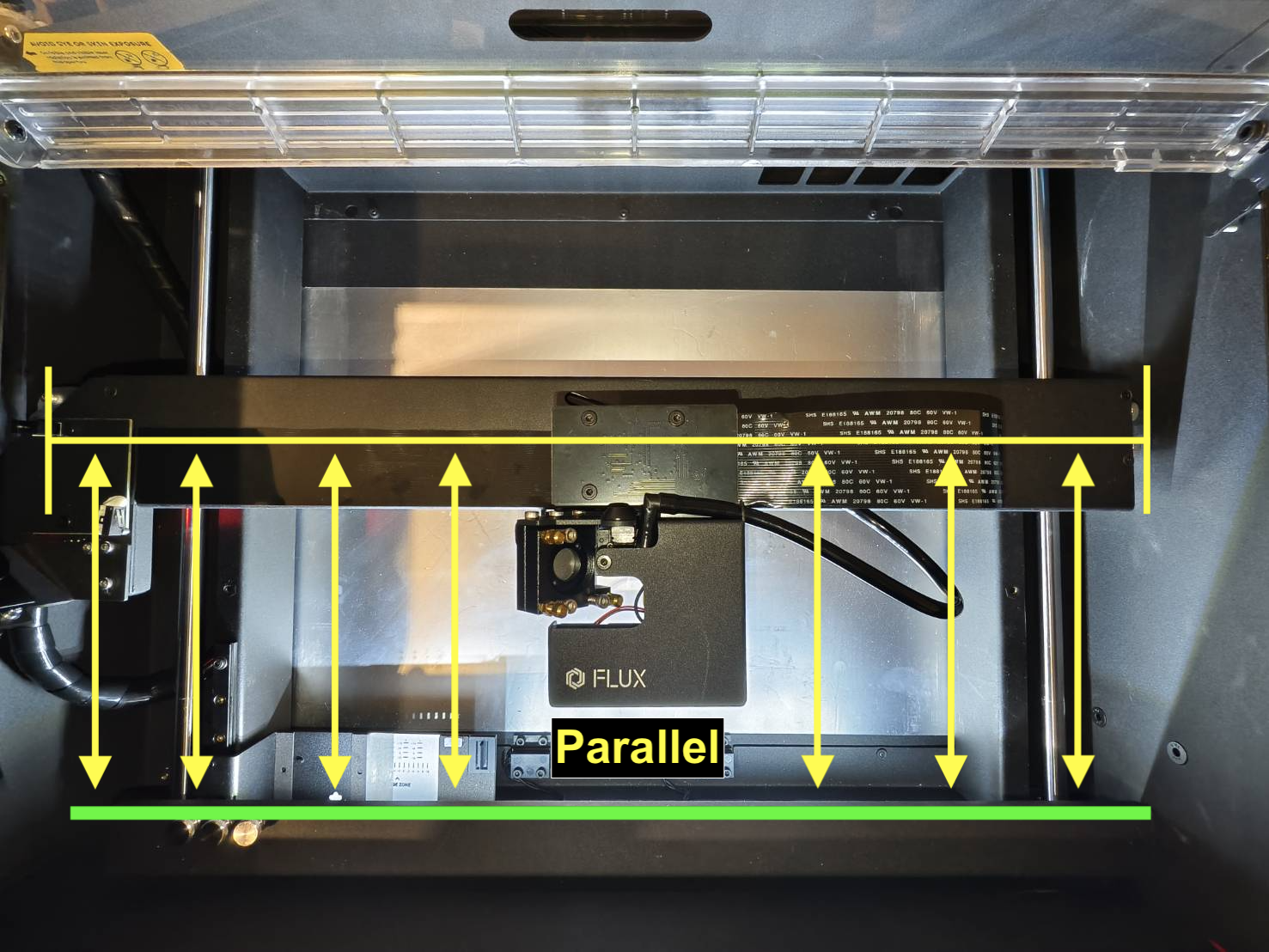

L'asse X deve essere parallelo alla parte in lamiera nella parte anteriore della macchina.

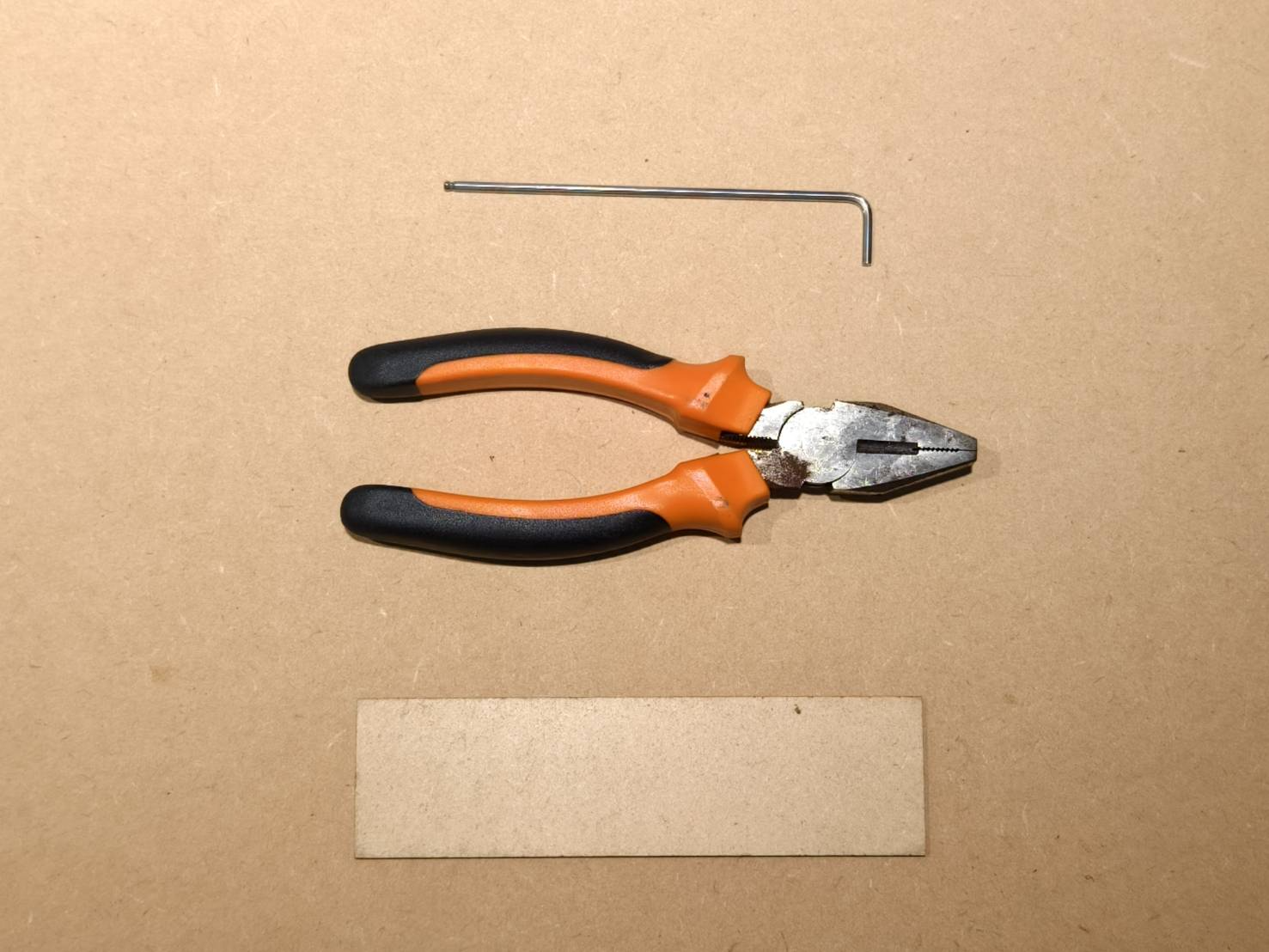

Strumenti:

• Chiave esagonale da 2 mm
• Una pinza
• Un pezzo di legno o acrilico (5cmx10cm)

Passaggio 1

Verificare la planarità con un pezzo di legno o acrilico.

Passaggio 2

• Individuare il giunto e le sue quattro viti di fermo.

Passaggio 3

• Allentare le quattro viti sul giunto.
  Utilizzare una pinza per applicare maggiore coppia se le viti sono troppo strette. È normale sentire un suono di scricchiolio quando la vite si allenta.

Passaggio 4

• Il portale dell'asse X ora è instabile. Questo è anche il modo in cui regoliamo la planarità.

• Regolare il portale dell'asse X come mostrato nel video seguente.

Passaggio 5

Dopo la regolazione, serrare le viti del giunto.

Passaggio 6

• Successivamente, verificare se il portale è instabile (Controllare che il giunto sia serrato).


• Verifica finale della planarità.
