4-16 Calibrazione avanzata della fotocamera

⚠︎ Prima di iniziare, assicurati che Beam Studio e il firmware di beamo II siano aggiornati alle versioni più recenti.

Descrizione

Questo articolo ti guida attraverso la procedura di Calibrazione Avanzata della Fotocamera.


Quando è Necessario Calibrare il Modulo Fotocamera

• Dopo che il sistema è stato ripristinato.
• Se il modulo fotocamera è stato sostituito o riposizionato.
• Se l'anteprima della fotocamera acquisita appare distorta o anomala.

Passaggio 1 – Verifica delle Versioni Software e Firmware

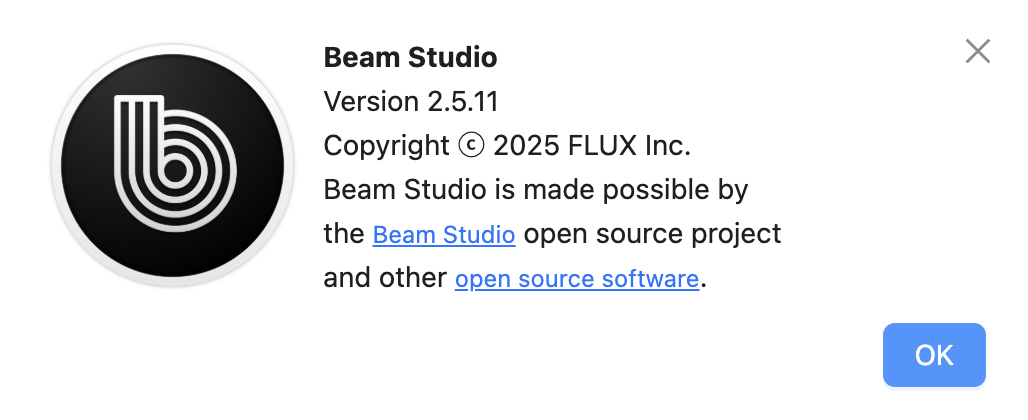

Versione di Beam Studio richiesta: 2.5.11 o successiva

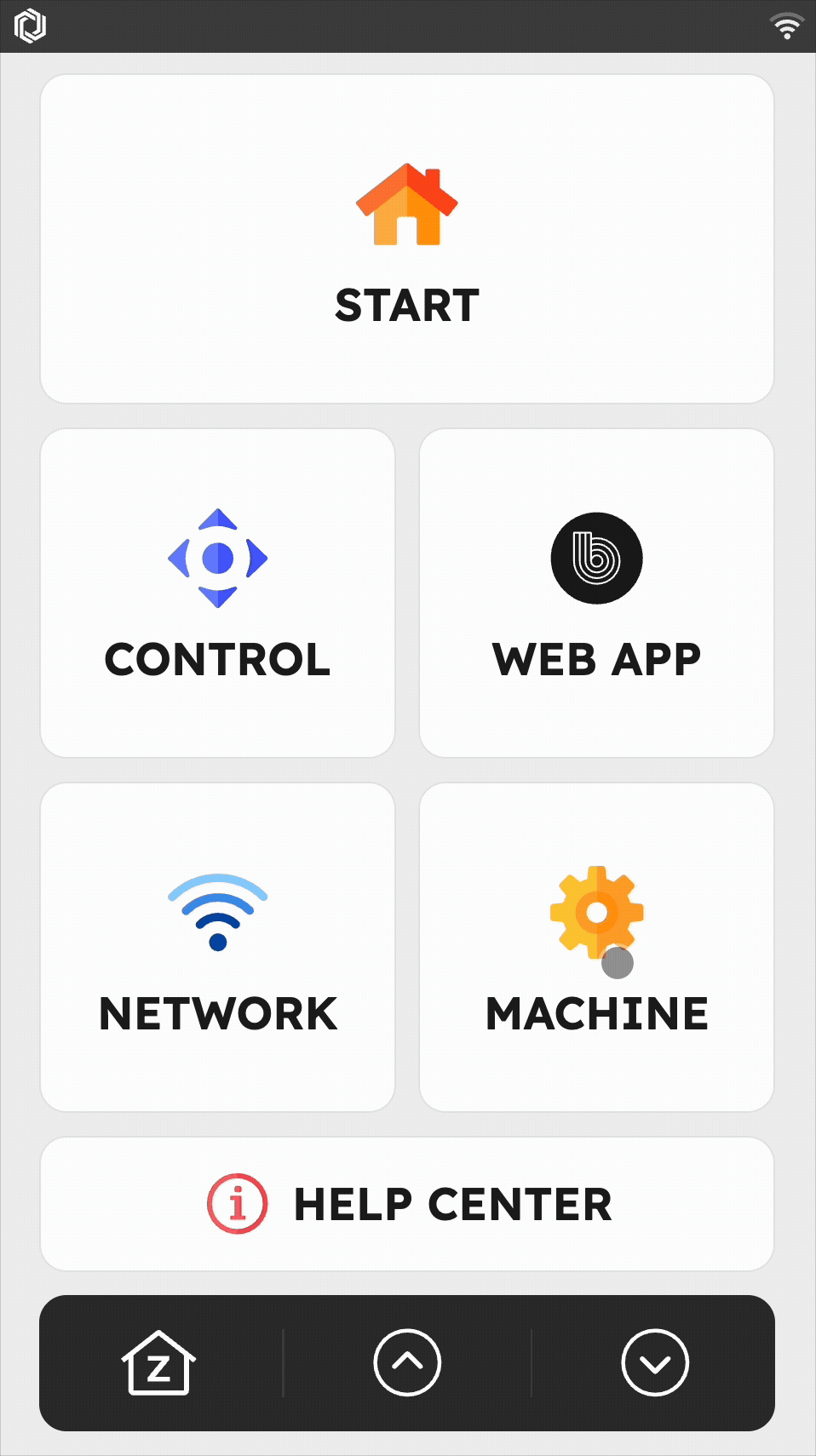

Versione firmware richiesta: 6.1.6 o successiva

Passaggio 2 – Avvio della Calibrazione Avanzata della Fotocamera

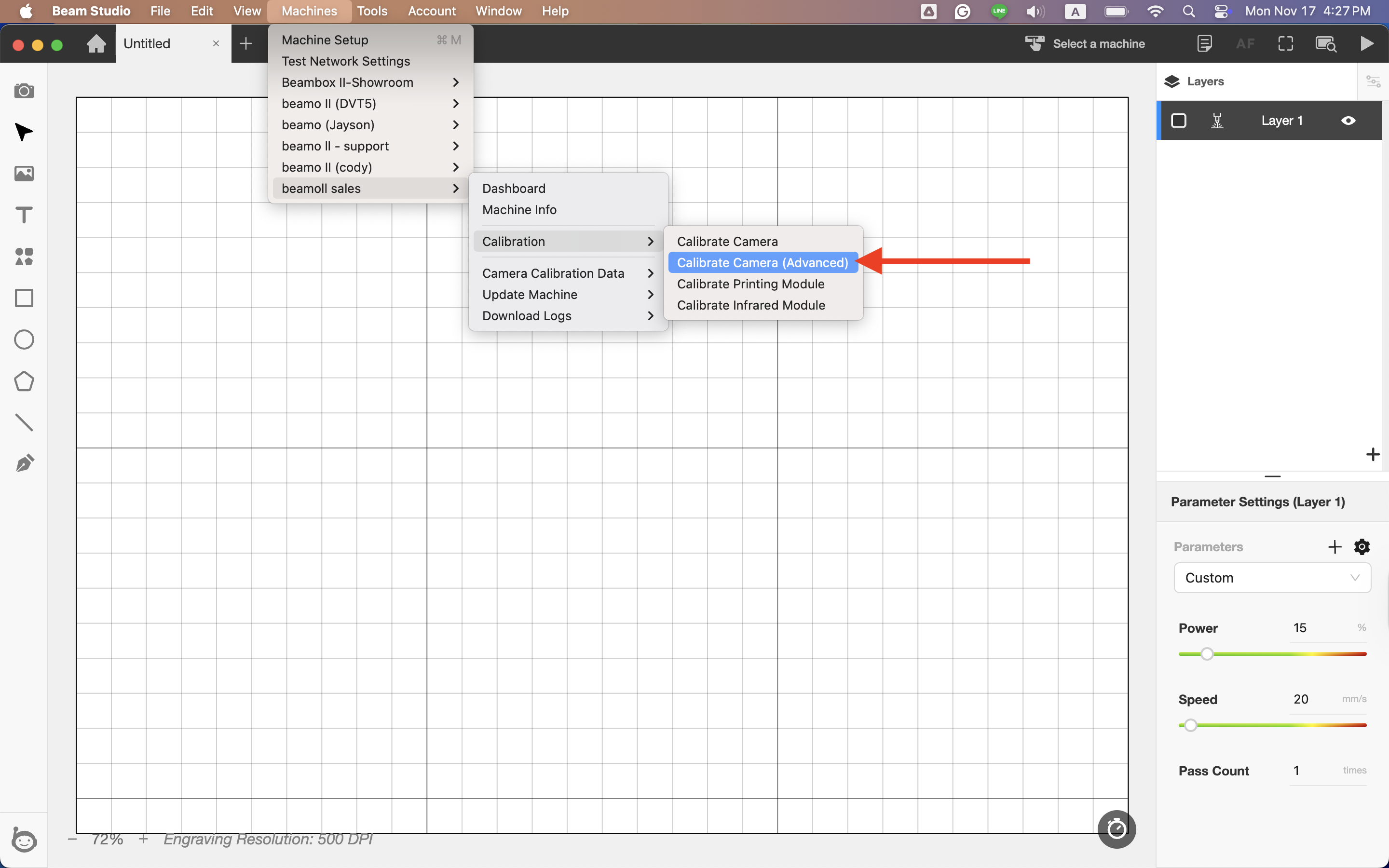

Nella barra degli strumenti superiore, vai a:
Macchina → [Nome della Tua Macchina] → Calibrazione → Calibrazione Fotocamera (Avanzata)

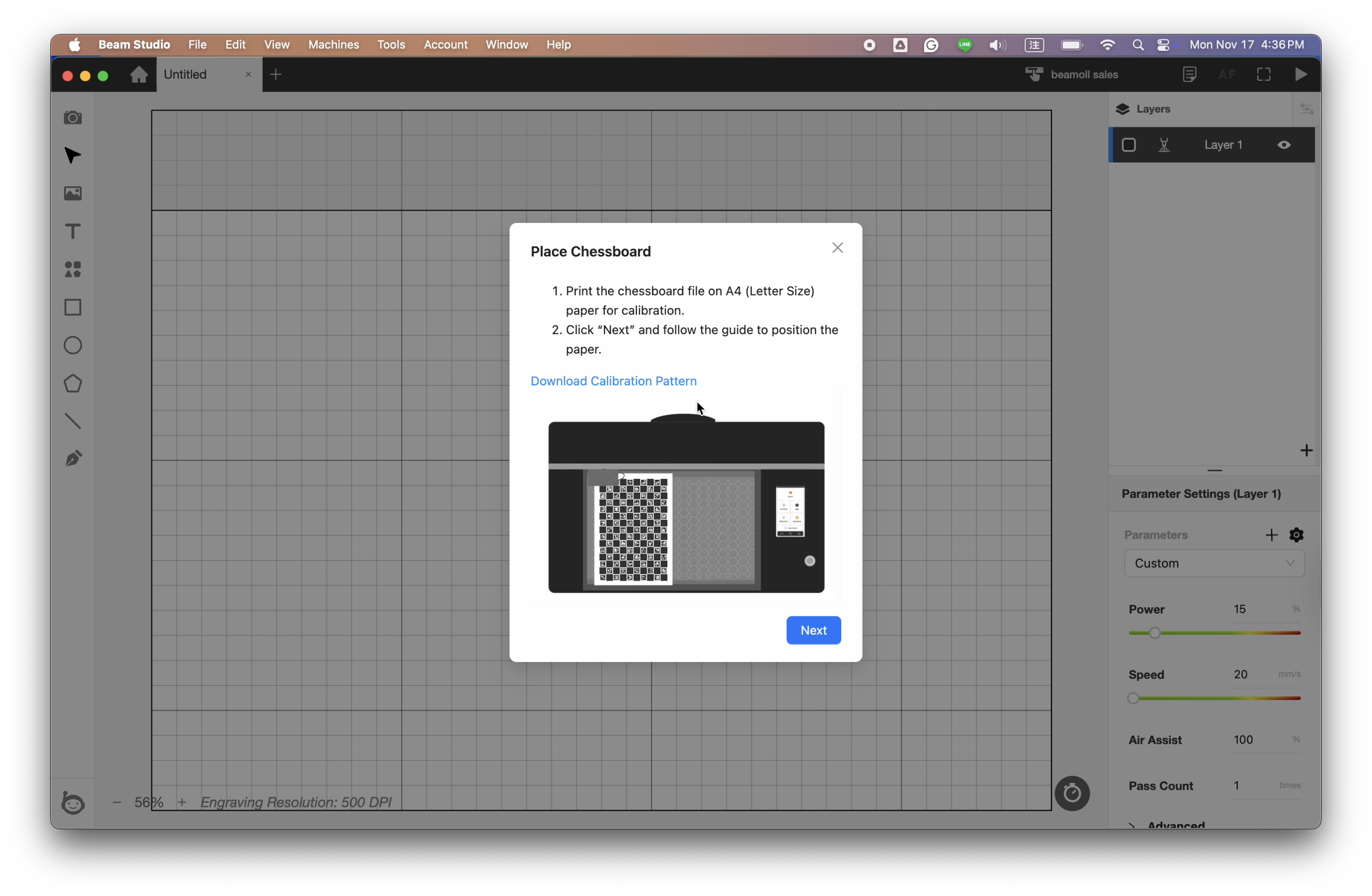

Passaggio 3 – Preparazione del Foglio a Scacchiera

Materiali necessari:
Un foglio di carta bianca A4

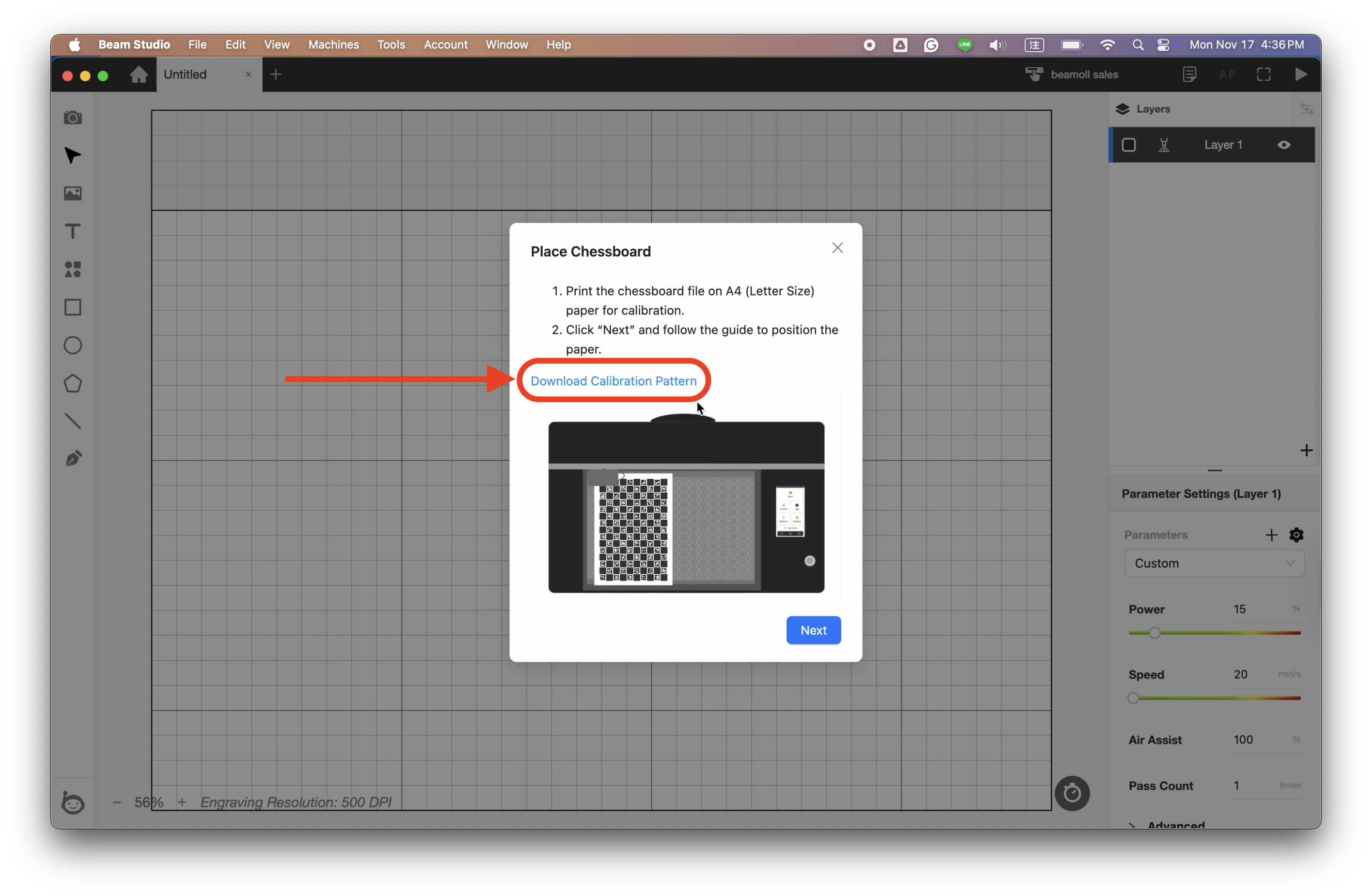

Stampa il pattern di calibrazione:
Scarica il pattern di calibrazione e stampalo su carta A4.

Passaggio 4 – Posizionare la scacchiera

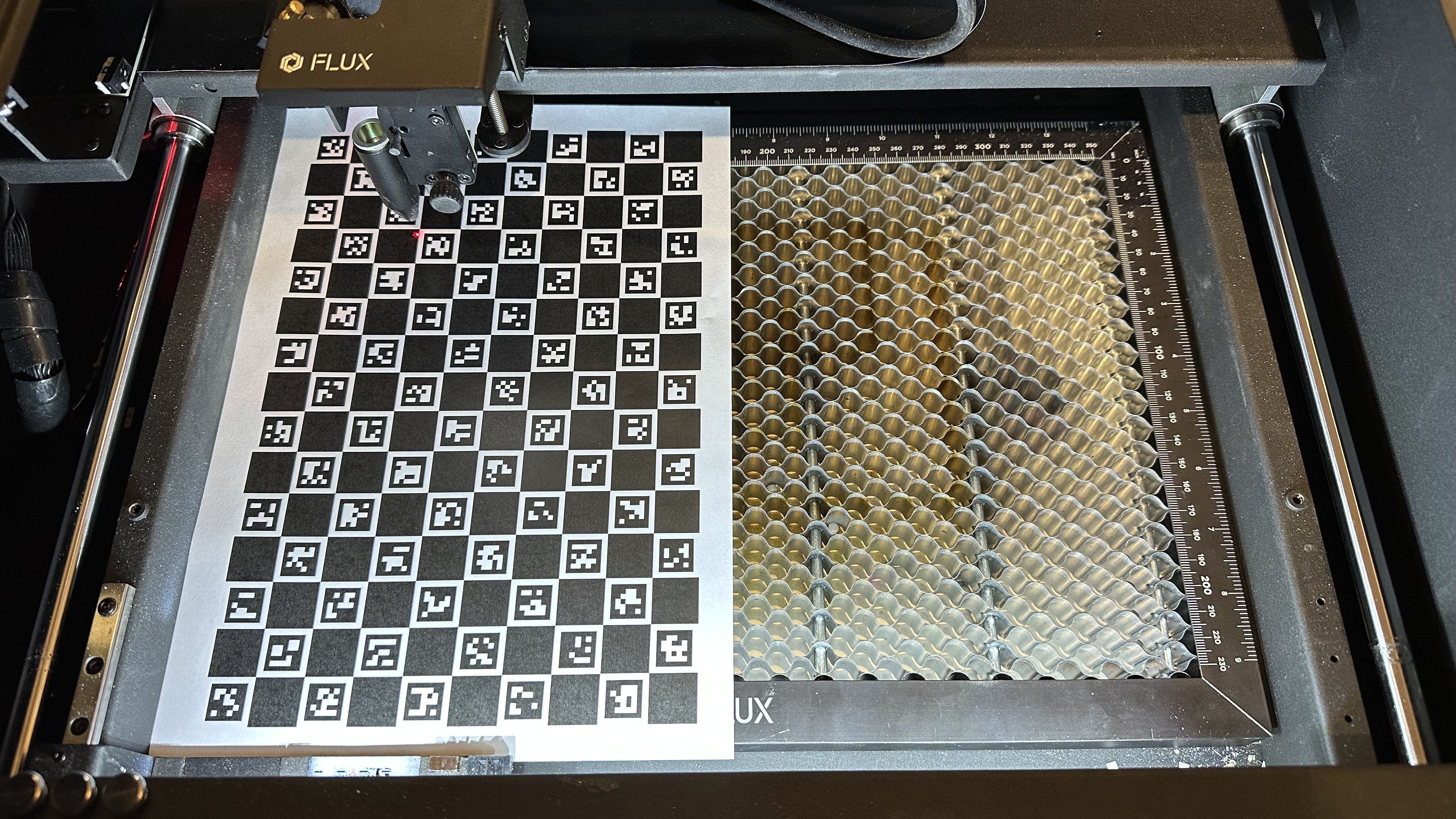

4-1 Posizionare la scacchiera stampata verticalmente sul lato sinistro dell'area di lavoro.

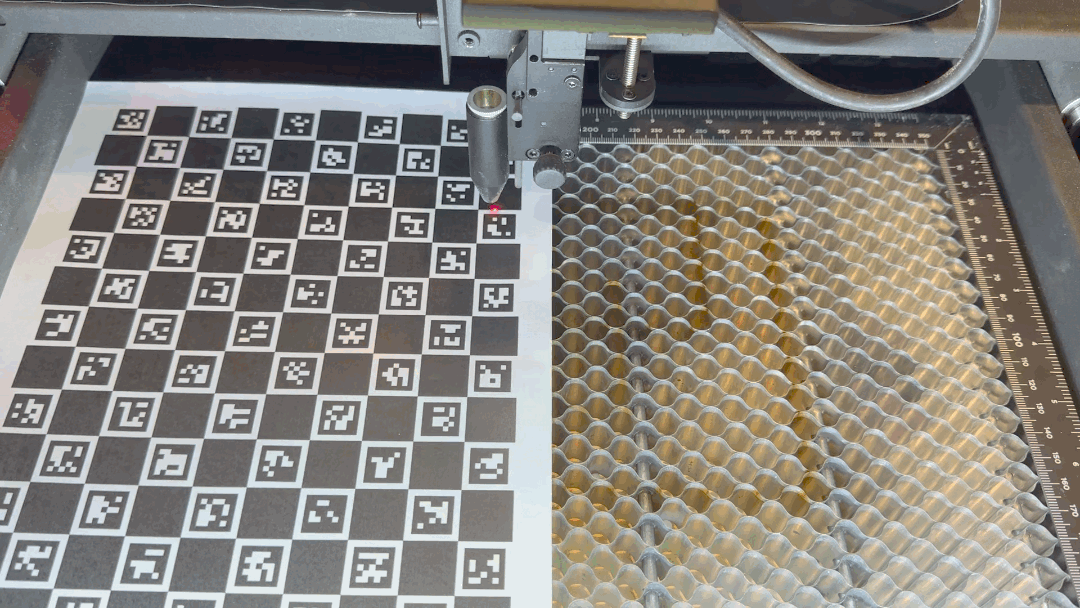

4-2 Spostare la testina laser sopra il pattern di calibrazione, abbassare la sonda per eseguire la messa a fuoco e fare clic su "Avanti".

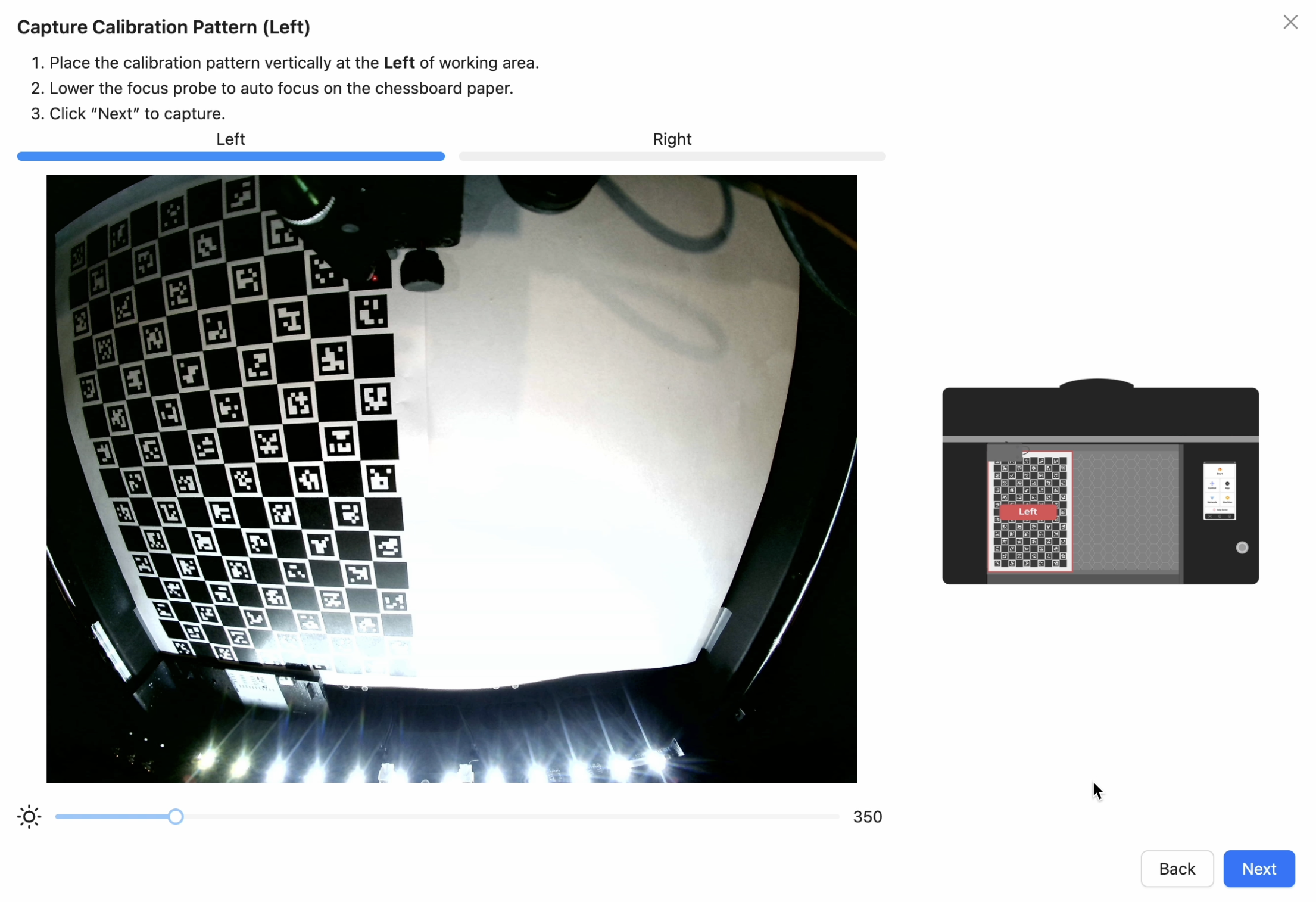

Passaggio 5 – Acquisire il pattern di calibrazione (sinistra)

Assicurarsi che il pattern sia completamente visibile nell'anteprima, quindi fare clic su "Avanti".

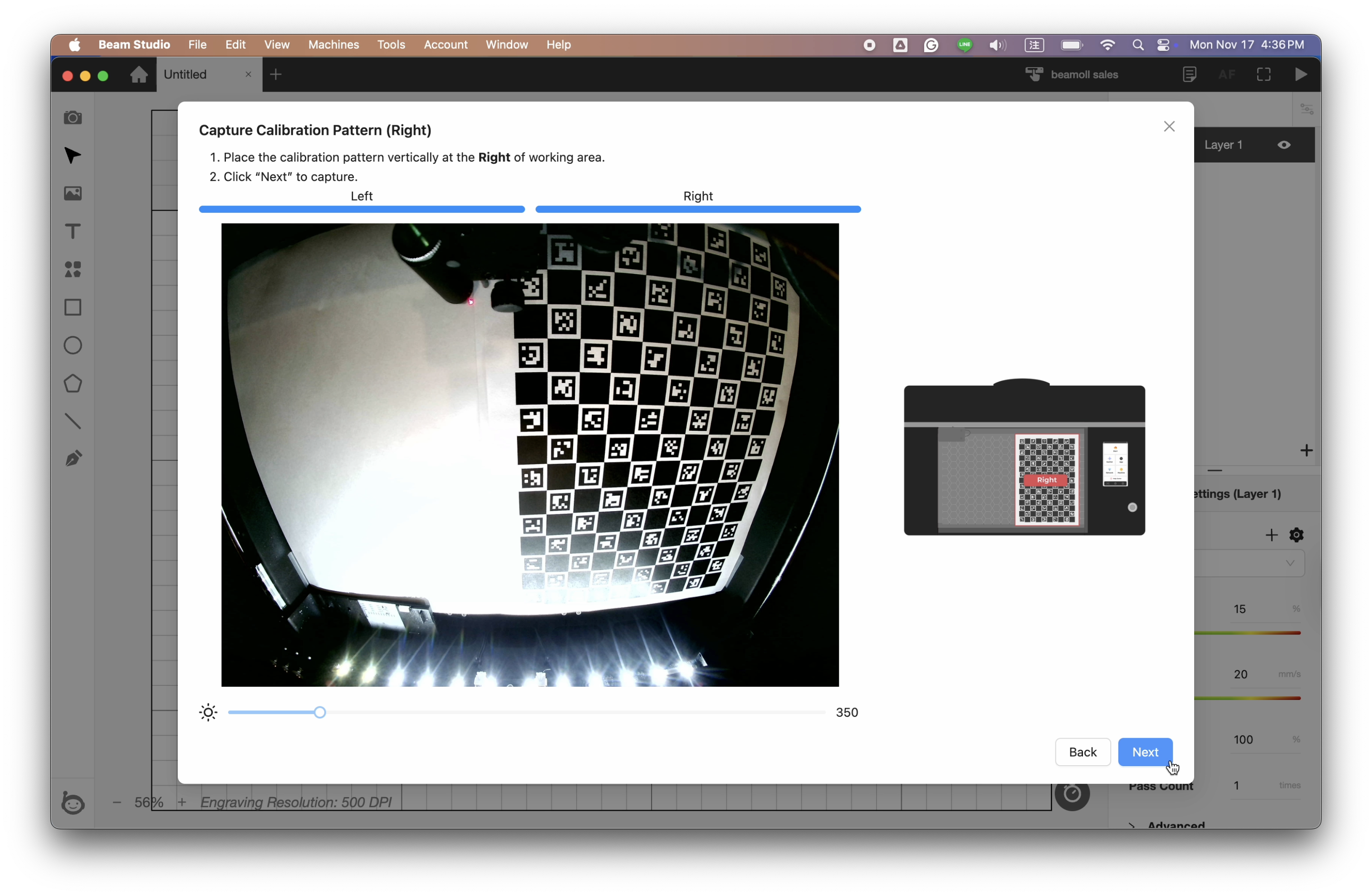

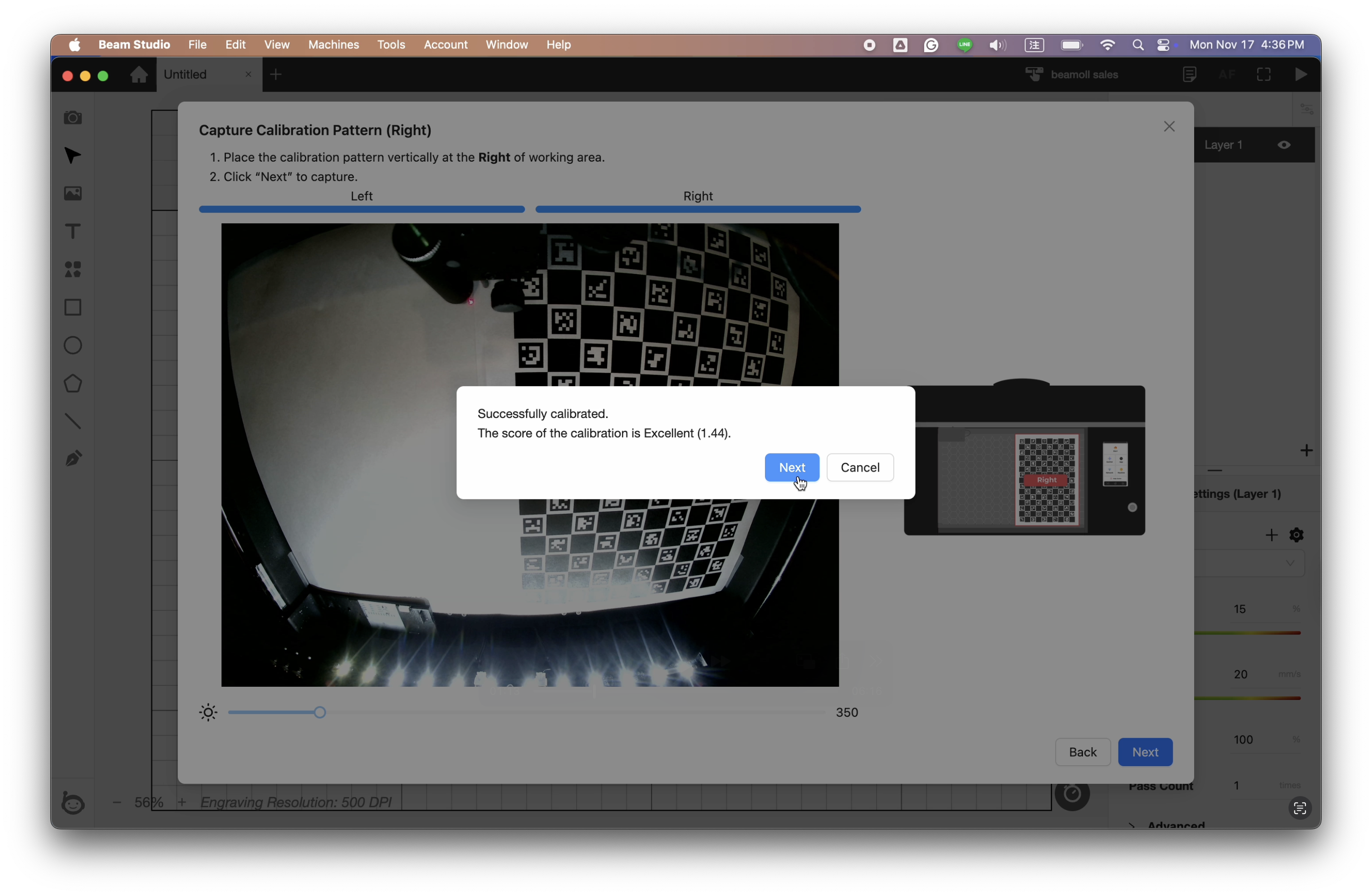

Passaggio 6 – Acquisire il pattern di calibrazione (destra)

Posizionare il pattern di calibrazione verticalmente sul lato destro dell'area di lavoro.
Quando è completamente visibile nell'anteprima, fare clic su "Avanti".Una volta che il punteggio di calibrazione mostra Eccellente, procedere facendo clic su "Avanti".
Se appare un punteggio anomalo, ripetere la foto fino a ottenere un risultato valido.

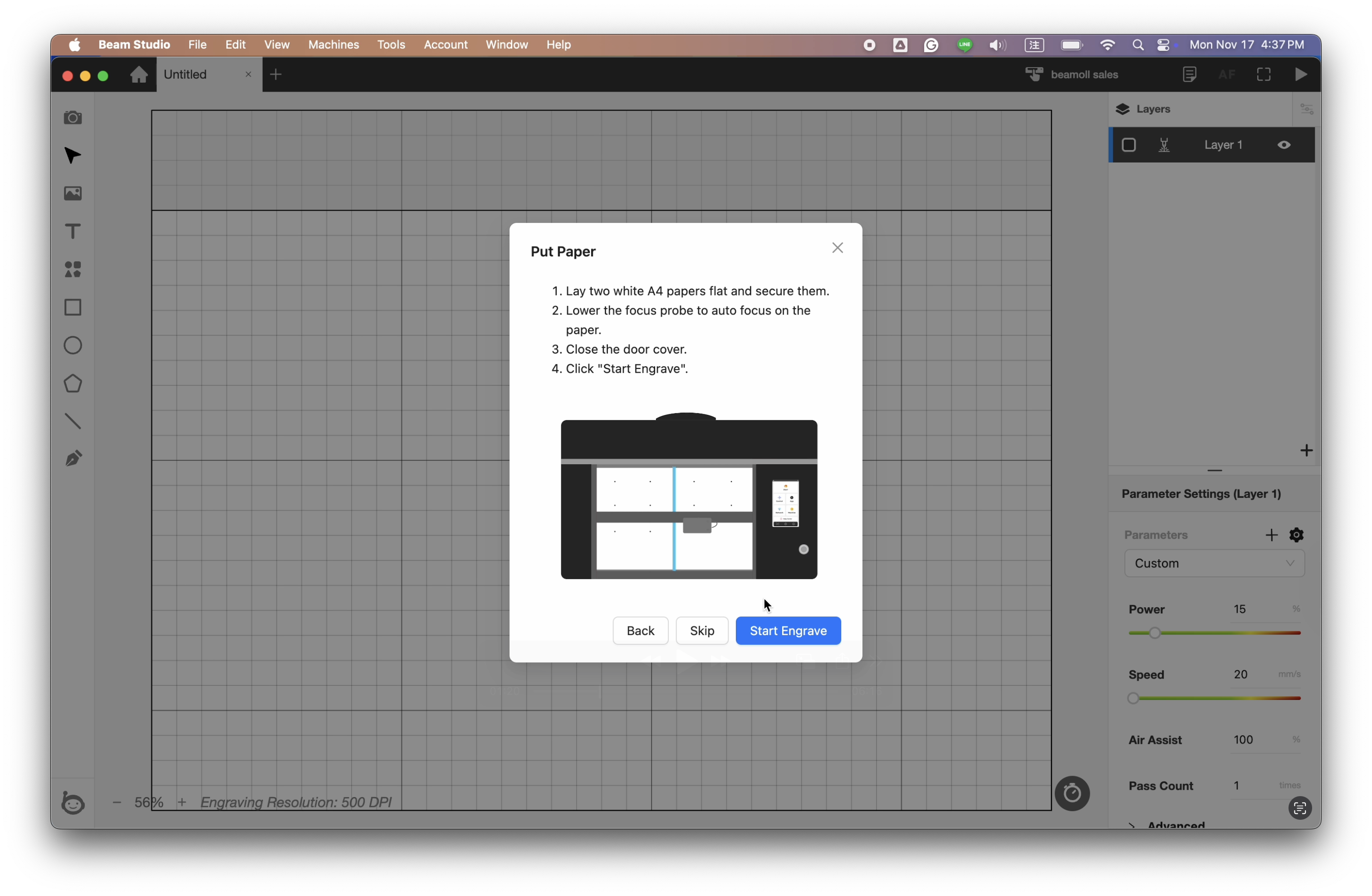

Passaggio 7 – Incidere i segni di calibrazione

7-1 Preparare due fogli di carta A4 e unirli con nastro adesivo per formare una superficie di circa 19–28 cm di altezza e 31–40 cm di larghezza, oppure utilizzare una tavola di legno chiaro di dimensioni simili.

7-2 Posizionare il foglio preparato all'interno della macchina e fissare tutti e quattro gli angoli con nastro adesivo di carta.

7-3 Fare clic per avviare l'incisione dei segni di calibrazione.

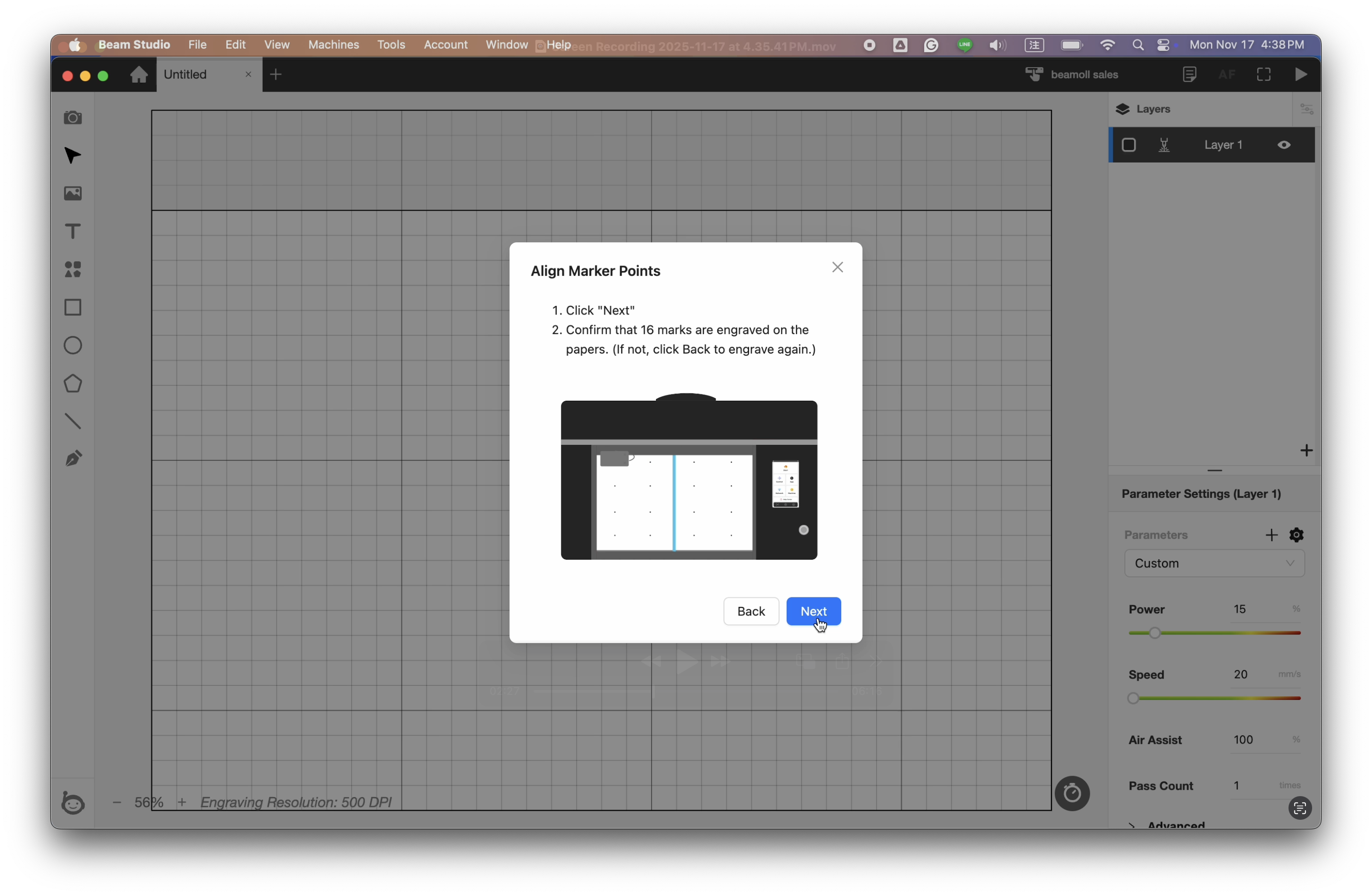

7-4 Dopo aver verificato che tutti i 16 punti sono stati incisi, fare clic su "Avanti".

Passaggio 8 – Allineare i punti di marcatura

Ingrandire, ridurre o regolare l'esposizione secondo necessità per allineare con cura i marcatori rossi in modo che si sovrappongano precisamente ai punti incisi.
