FLUX beamo II Formazione LSO

Introduzione

Il funzionamento sicuro del vostro FLUX beamo II richiede un Responsabile della Sicurezza Laser (LSO) formato. FLUX ha consultato esperti laser per progettare questi Materiali di Formazione LSO per FLUX beamo II al fine di aiutarvi a rispettare le vostre responsabilità come LSO e garantire un utilizzo sicuro del vostro FLUX beamo II.



Il primo documento, la formazione LSO per FLUX beamo II, è composto da tre parti:

• La prima sezione, "Funzionamento Sicuro del FLUX beamo II", descrive le procedure per garantire un funzionamento sicuro.
• La seconda sezione, "Responsabilità del Responsabile della Sicurezza Laser", descrive il vostro ruolo come Responsabile della Sicurezza Laser per il vostro FLUX beamo II.
• La terza sezione, "Informazioni sui Laser e sulla Sicurezza Laser", descrive informazioni generali sui laser e sulla sicurezza laser, nonché le normative relative ai laser.

Il secondo documento, "Programma di Sicurezza Laser FLUX beamo II", è un documento del programma di sicurezza laser che voi, in qualità di LSO per il vostro FLUX beamo II, potete adottare.

Il terzo documento, "Procedura Operativa Standard Laser FLUX beamo II", è un documento SOP che potete adottare come parte del Programma di Sicurezza Laser FLUX beamo II.

Il quarto documento, "Segnale di Avvertimento", è un cartello che potete scegliere di utilizzare come misura di conformità descritta nella SOP, qualora decidiate di non utilizzare il vostro FLUX beamo II in condizioni di Classee 1.



Funzionamento Sicuro del FLUX beamo II:

Condizioni di Classee 1

Il vostro FLUX beamo II è un laser di Classee 4. Tuttavia, determinate precauzioni di sicurezza possono creare "condizioni di Classee 1" attorno al laser. Le condizioni di Classee 1 indicano che le condizioni sono incapaci di produrre livelli di radiazione dannosi durante il normale funzionamento.

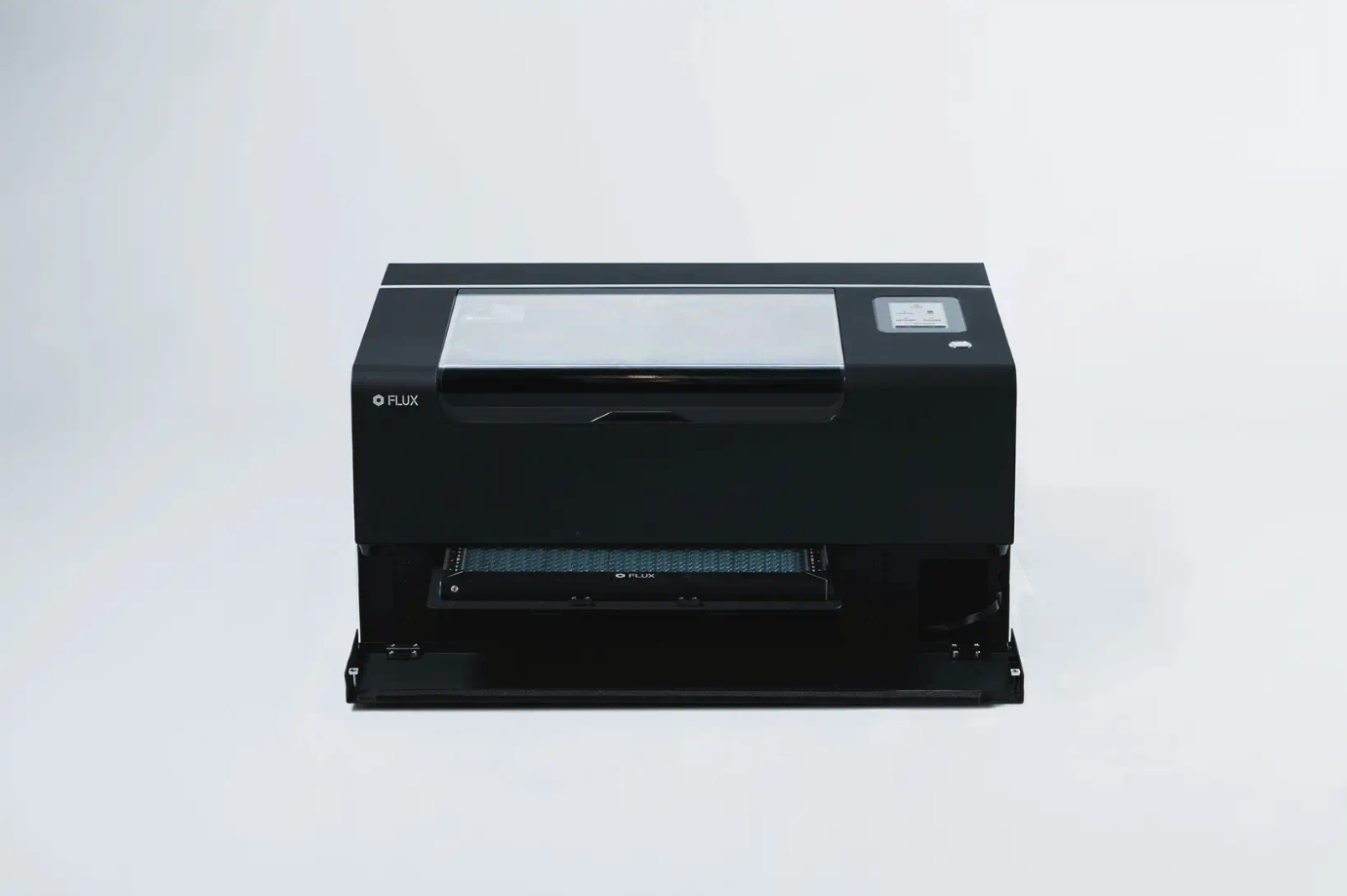

Ciò significa che se scegliete di utilizzare la Base di Estensione beamo II nell'Assemblaggio Non-Passante come descritto di seguito, non sono necessarie protezioni aggiuntive come occhiali di sicurezza, cartelli e luci di avvertimento.

Tuttavia, anche in condizioni di Classee 1, ogni persona che utilizza il FLUX beamo II deve leggere e rispettare il manuale utente e tutte le istruzioni nell'App FLUX.



Assemblaggio Non-Passante della Base di Estensione beamo II

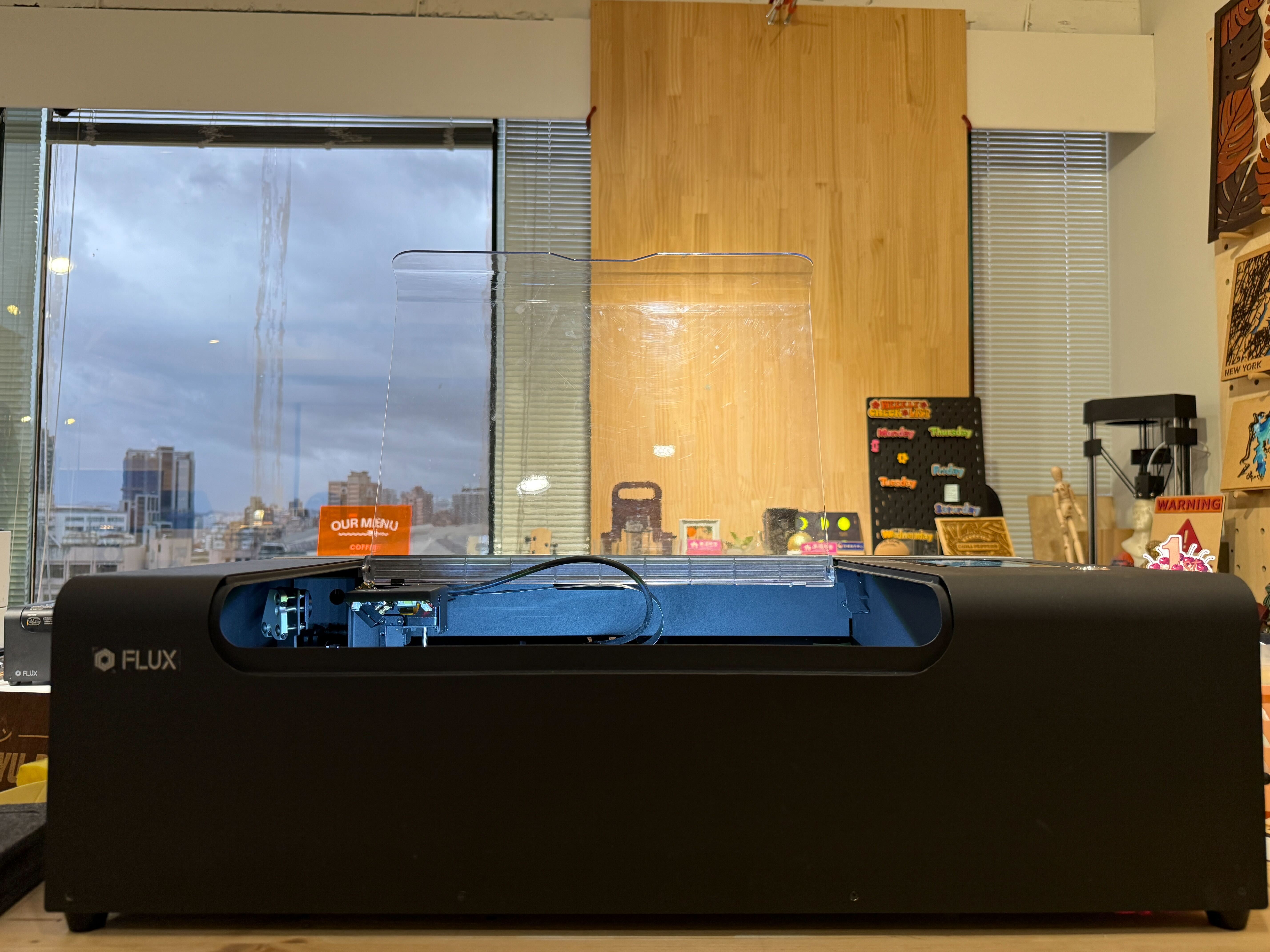

L'Assemblaggio Non-Passante della Base di Estensione beamo II sarà disponibile per il vostro FLUX beamo II.

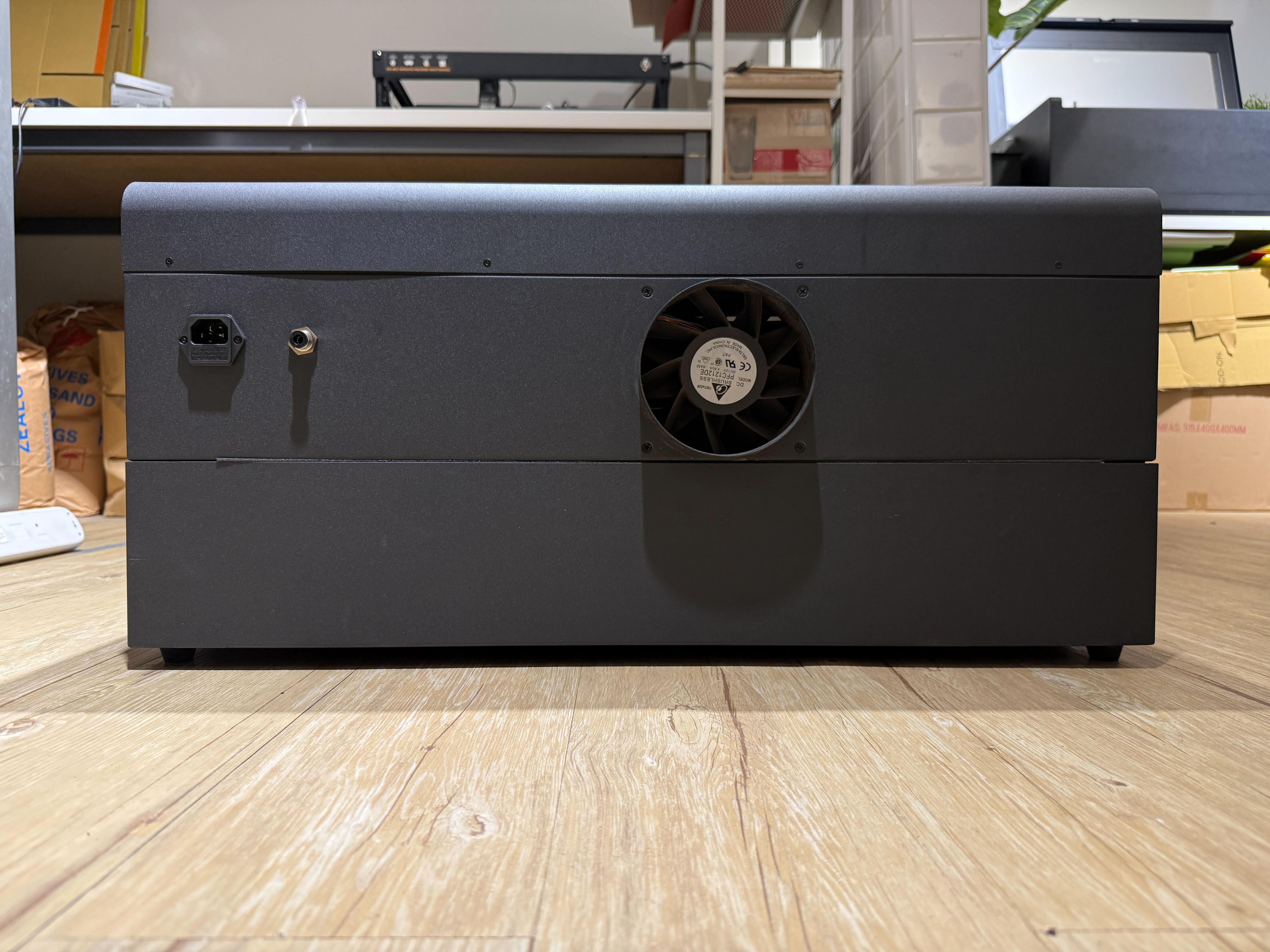

Nell'Assemblaggio Non-Passante, i coperchi anteriore e posteriore della base saranno installati e fungeranno da blocchi del fascio per le aperture passanti.

Quando la funzione passante del FLUX beamo II non è in uso, queste possono essere chiuse con i coperchi anteriore e posteriore. Vedere le foto seguenti.

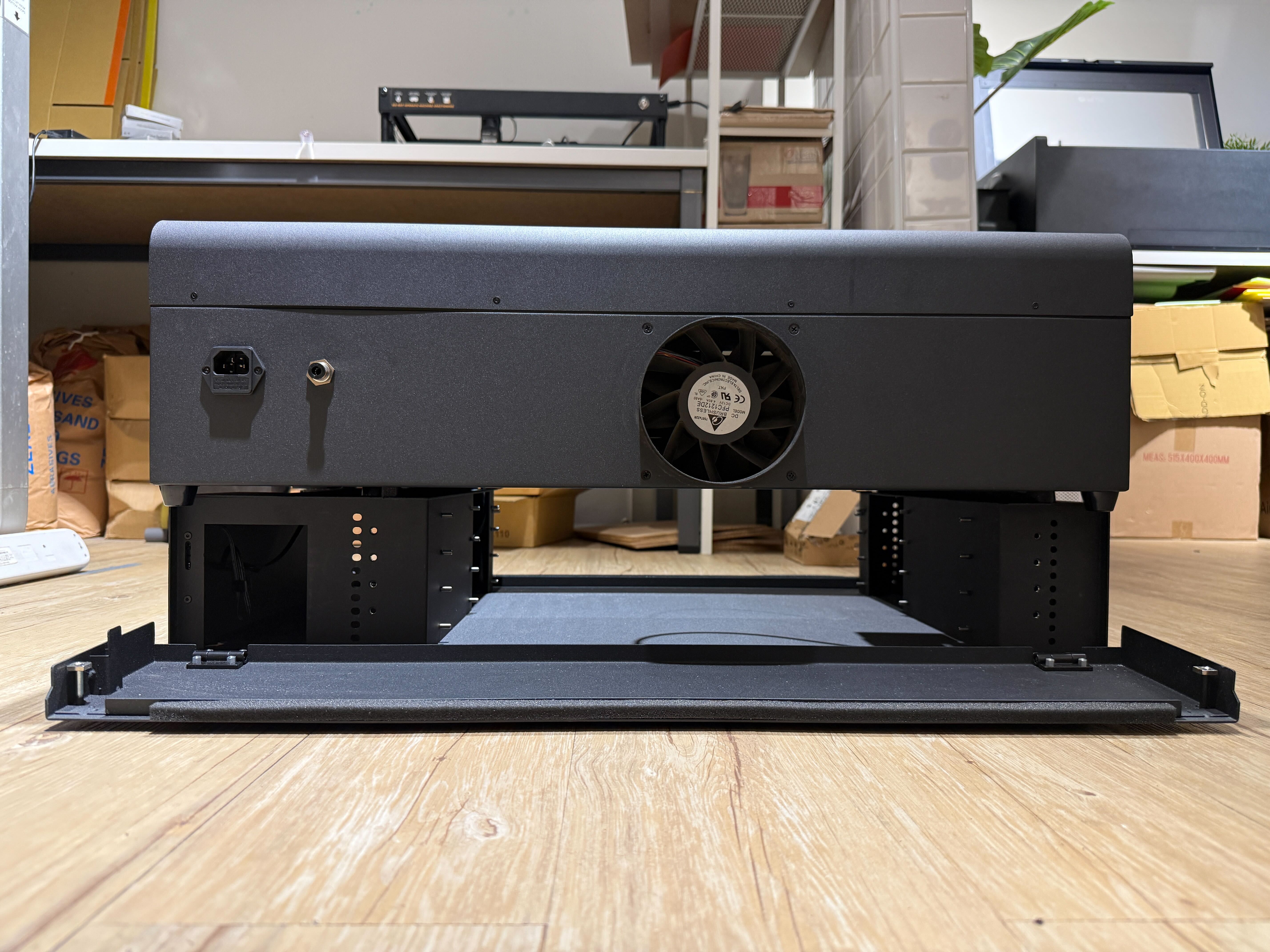

Quando la Base di Estensione beamo II è installata in un Assemblaggio Non-Passante e vengono seguite tutte le istruzioni riportate nel manuale e nel software FLUX, Beam Studio, si verificano condizioni di Classee 1 e non sono richieste ulteriori precauzioni di sicurezza laser oltre al rispetto del manuale e del software FLUX, Beam Studio.

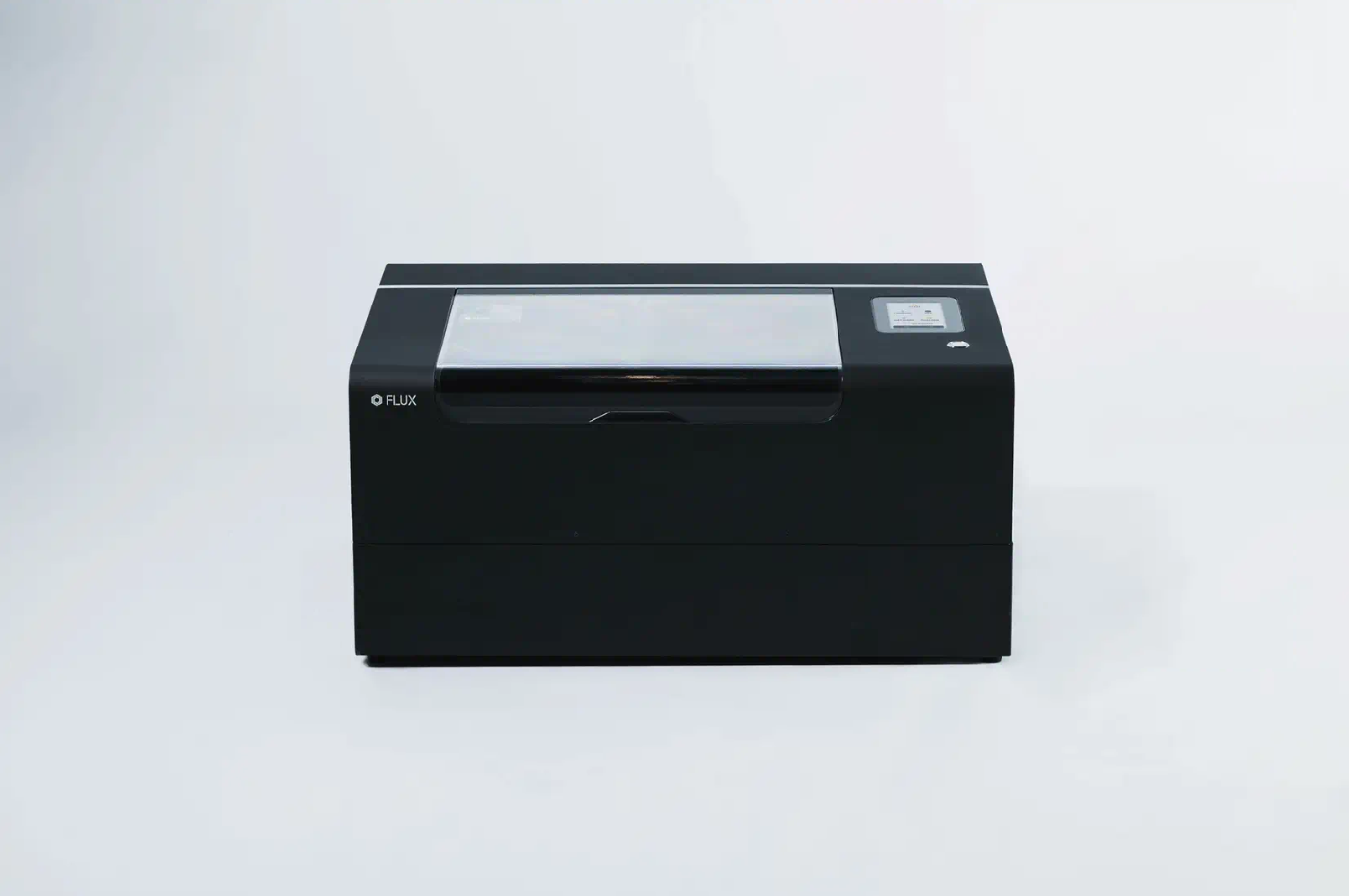

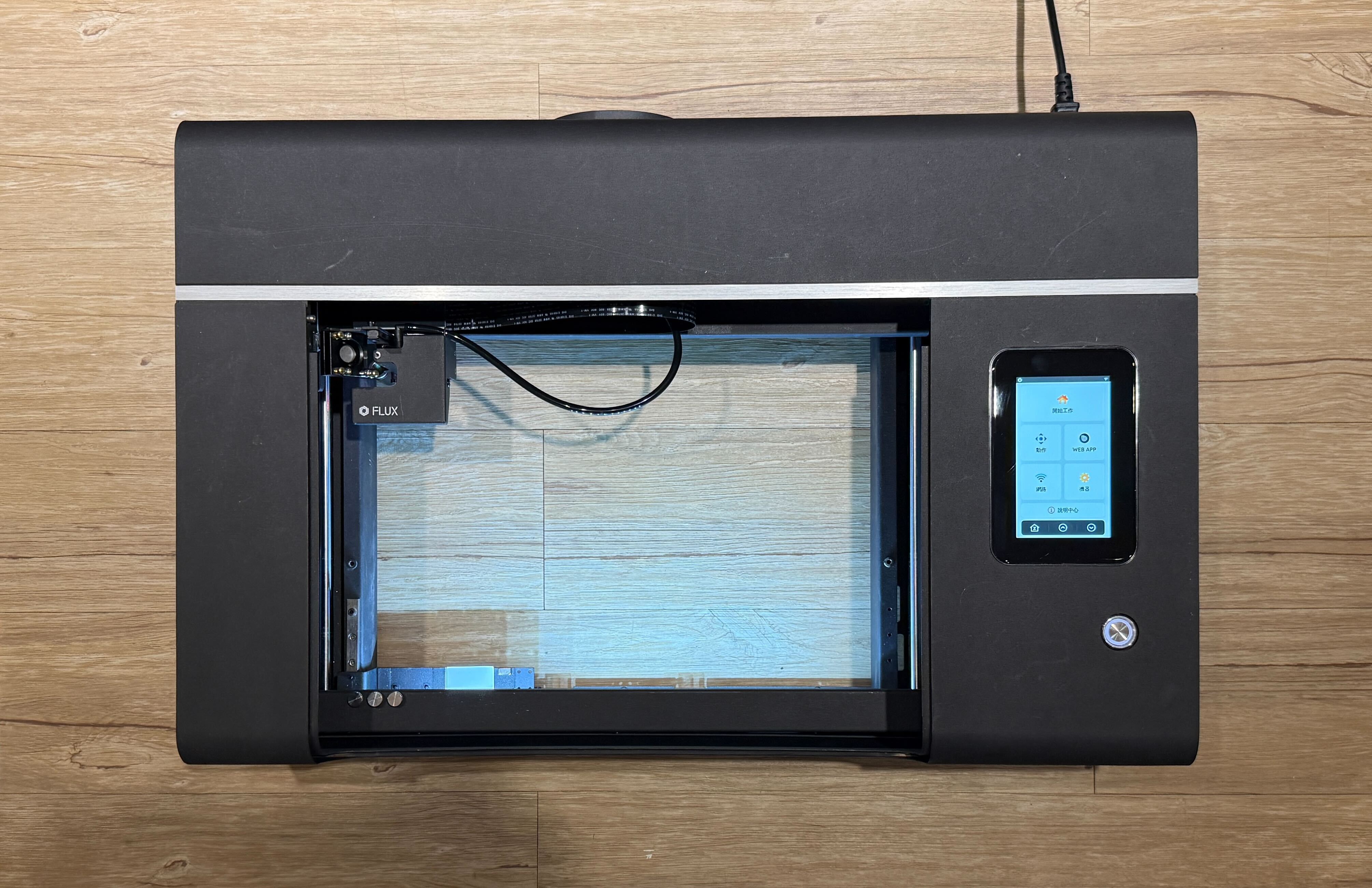

Assemblaggio Passante	Assemblaggio Non-Passante



Funzionamento al di Fuori delle Condizioni di Classee 1

Se il vostro FLUX beamo II non viene utilizzato in condizioni di Classee 1, siete responsabili di garantire un funzionamento sicuro. La SOP fornita non consente un funzionamento sicuro in condizioni di Classee 4, pertanto l\'LSO deve creare una SOP che lo permetta. In ultima analisi, l\'LSO è responsabile della definizione di ciò che questo comporta, della descrizione e dell\'applicazione tramite tale SOP, mentre l\'operatore laser è responsabile di garantire la conformità e il funzionamento sicuro. Alcuni elementi chiave di una SOP di Classee 4 possono includere:



• Occhiali di sicurezza appropriati
  Se non si dispone di occhiali di sicurezza, è possibile acquistarli separatamente da FLUX. Per ulteriori informazioni, contattare support@flux.com, visitare il FLUX Web Shop, oppure visitare il FLUX Help Center.



• Segnaletica
  Un\'appropriata segnaletica di sicurezza laser deve essere posizionata all\'ingresso per avvisare le persone dei pericoli presenti all\'interno. FLUX ha fornito un cartello di esempio (sotto).



• Indicazioni luminose e visive

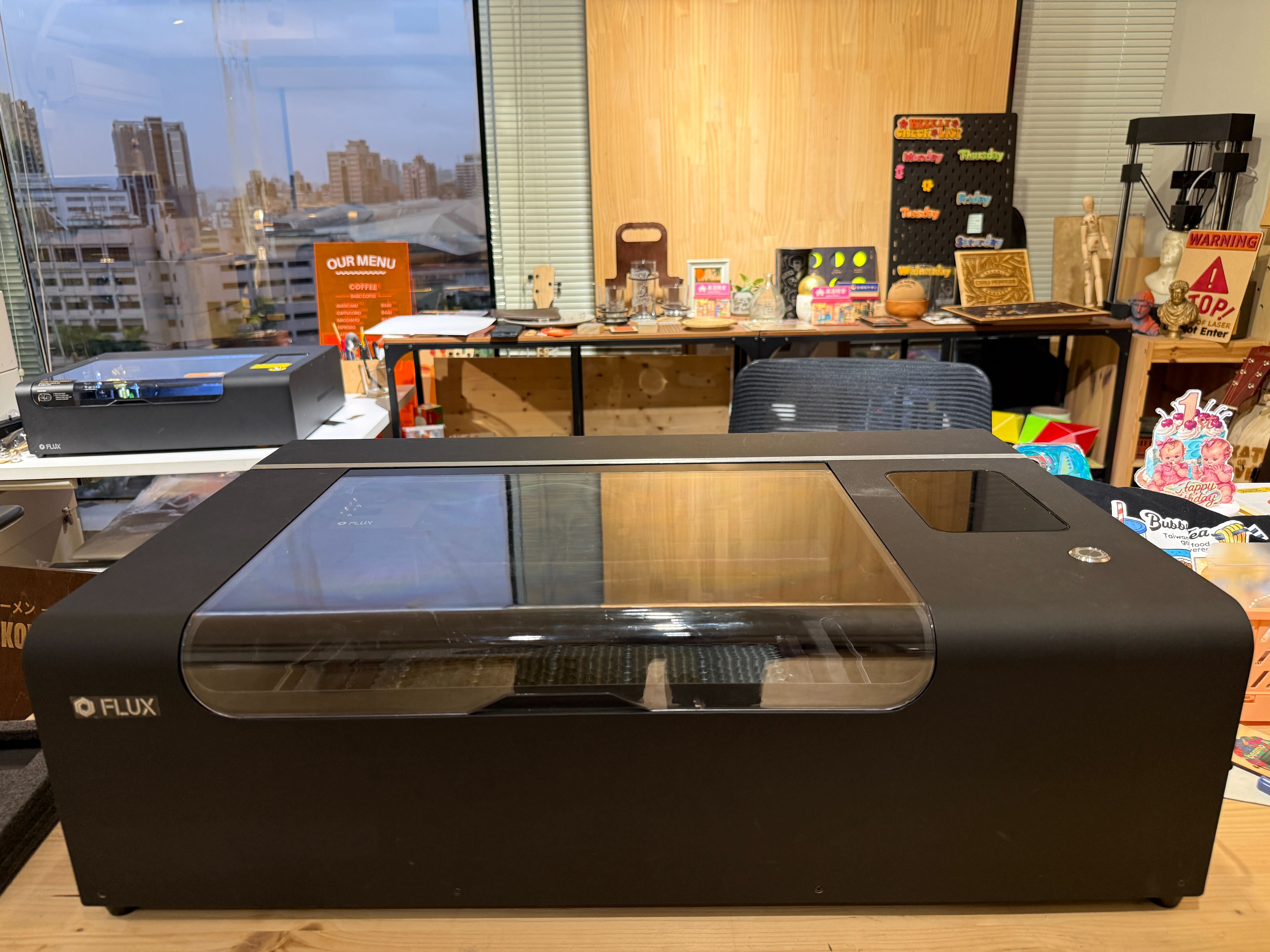

  Una luce LED integrata sulla parte anteriore della macchina si accende quando la macchina è accesa, e uno schermo touch a colori integrato mostra lo stato della macchina. Questi indicano che il laser è in uso, presenta un errore o è spento.





• Interblocco laser

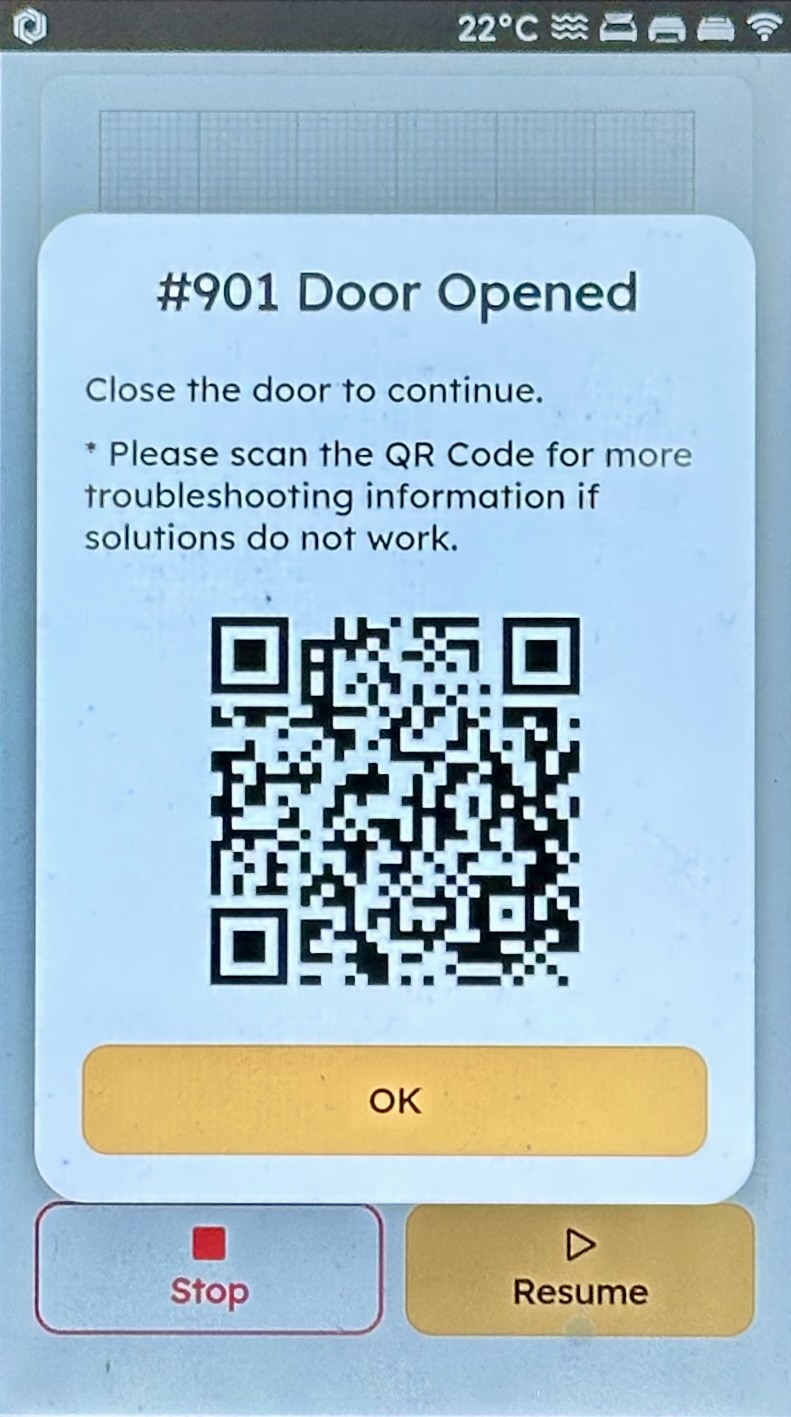

  • I sensori fisici integrati della porta rilevano lo stato di apertura o chiusura della porta. La macchina funziona solo quando la porta è completamente chiusa, il che significa che non emette alcun raggio laser quando la porta è aperta. Durante un'operazione laser, se la porta viene aperta, la macchina si arresta immediatamente e sullo schermo appare un errore per ricordare all'utente di chiudere la porta e continuare.

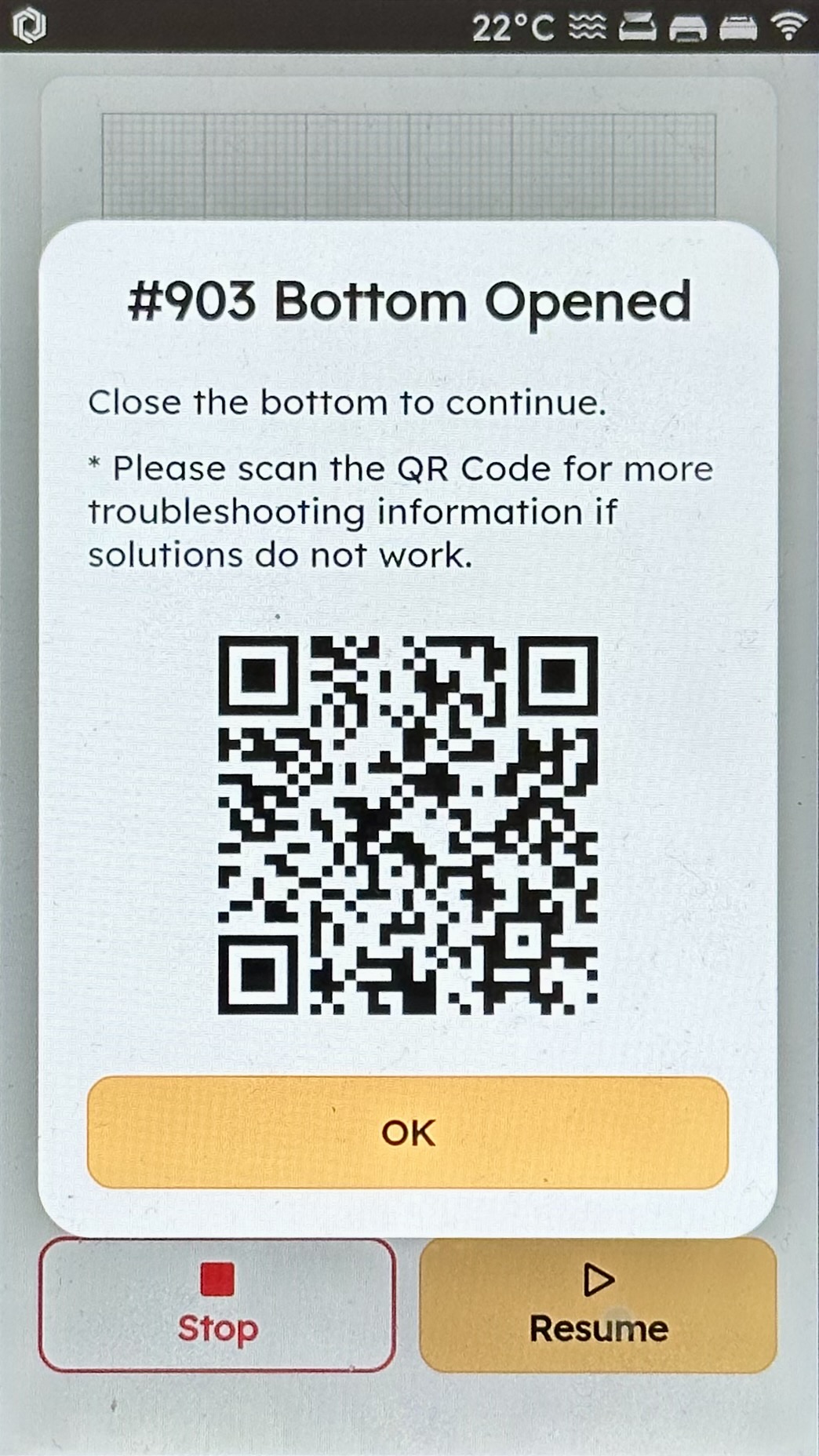

  • Un altro sensore integrato sul fondo della macchina rileva se la base di estensione o la piastra inferiore originale della macchina è installata correttamente. La macchina non funziona se nessuna delle due è installata correttamente.





Responsabilità del Responsabile della Sicurezza Laser:



Il Responsabile della Sicurezza Laser e il Vostro Programma di Sicurezza Laser

La norma ANSI Z136.1 descrive le linee guida per un programma di sicurezza che minimizza i pericoli di un laser di Classee 4 come il FLUX beamo II. La responsabilità principale della sicurezza spetta a una persona designata come Responsabile della Sicurezza Laser, o LSO. Questo documento è progettato per assistervi nel ruolo di LSO per una o più unità FLUX beamo II. Non fornisce informazioni sufficienti per consigliarvi nel ruolo di LSO per qualsiasi altro laser.

Il Responsabile della Sicurezza Laser verifica la classificazione del laser. Il Responsabile della Sicurezza Laser determina il livello di pericolo considerando i dettagli del laser e crea una procedura operativa standard (SOP) che stabilisce quali misure di controllo (come interblocchi aggiuntivi, formazione e occhiali di sicurezza) devono essere utilizzate.

Il Responsabile della Sicurezza Laser è quindi responsabile dell'assistenza e della formazione degli altri utenti laser, garantendo la conformità alla sicurezza, analizzando eventuali pericoli, fornendo dispositivi di protezione, assicurando il rispetto di tutte le normative, incluse (negli Stati Uniti) CDRH, OSHA e le normative statali, e verificando l'uso del laser per garantirne un utilizzo sicuro.

Oltre a queste responsabilità, il Responsabile della Sicurezza Laser deve anche raccomandare e approvare segnaletica, etichette, dispositivi di protezione, strutture, attrezzature e qualsiasi modifica, conservare la documentazione, approvare il funzionamento del sistema laser e indagare sugli incidenti qualora si verifichino. Il Responsabile della Sicurezza Laser è in ultima analisi responsabile di determinare se e come un laser possa essere utilizzato in sicurezza.



Procedura Operativa Standard

Sulla base dell'Analisi dei Rischi, il Responsabile della Sicurezza Laser deve creare una Procedura Operativa Standard (SOP) che descriva le misure di controllo necessarie per ridurre al minimo i pericoli. FLUX ha inoltre creato una SOP di esempio (fornita di seguito) che è possibile utilizzare o adattare al proprio programma di sicurezza laser FLUX beamo II.



Informazioni sui Laser e sulla Sicurezza Laser:

In Cosa i Laser Sono Diversi

I laser sono un tipo unico di sorgente luminosa, distinta dalla luce convenzionale per diversi aspetti. La maggior parte della luce è composta da molteplici colori che si irradiano in varie direzioni. La luce laser, tuttavia, differisce per tre aspetti fondamentali:

1. Luce Monocromatica
   La luce laser è monocromatica, ovvero è costituita da una singola lunghezza d'onda o colore. Per il FLUX beamo II 30W CO2 Laser Cutter, il laser opera a una lunghezza d'onda di 10.600 nanometri, che si trova nello spettro infrarosso ed è invisibile all'occhio umano.
2. Luce Direzionale
   La luce laser è altamente direzionale e può viaggiare in linea retta con una divergenza minima. Questa caratteristica consente capacità di taglio e incisione precise, permettendo al beamo II di raggiungere un'elevata accuratezza anche su lunghe distanze.
3. Luce Coerente
   La luce laser è coerente, il che significa che le sue onde sono sincronizzate e allineate. Questa coerenza garantisce che il fascio rimanga concentrato e possa essere focalizzato in un punto preciso per applicazioni che richiedono alta precisione, come il taglio di materiali quali acrilico da 7 mm o legno da 5 mm.



Cenni storici sul laser

Il primo laser mai creato utilizzava una lampada stroboscopica e un cristallo di rubino. L'energia della lampada stroboscopica veniva amplificata all'interno del cristallo di rubino, stimolandolo a emettere radiazioni elettromagnetiche non ionizzanti a una lunghezza d'onda di 694 nanometri. Il termine "LASER" ha origine da questo esperimento rivoluzionario, ed è l'acronimo di Light Amplification through Stimulated Emission of Radiation.

Inizialmente, questi laser erano conosciuti come laser "a stato solido" perché i loro componenti attivi erano cristalli solidi. Dopo lo sviluppo dei laser a stato solido, sono emersi i laser a gas. Questi assomigliano alle insegne al neon, dove l'elettricità eccita il gas all'interno di un tubo, facendolo illuminare. Specchi appositamente calibrati per amplificare la luce dirigono il fascio laser fuori dal tubo. Il FLUX beamo II 30W CO2 Laser Cutter utilizza un laser a gas, nello specifico un laser ad anidride carbonica (CO2). Questo tipo di laser opera nello spettro infrarosso a una lunghezza d'onda di 10.600 nanometri ed è ideale per il taglio e l'incisione di materiali grazie alla sua elevata potenza e precisione.

Più recentemente, sono stati sviluppati i laser a diodo. I laser a diodo sono dispositivi compatti costruiti in modo simile ai microchip o ai LED, che convertono l'energia elettrica direttamente in luce laser. Questi laser si trovano comunemente in oggetti di uso quotidiano come i puntatori laser. Sebbene i laser a diodo siano molto versatili, il FLUX beamo II utilizza esclusivamente il suo potente laser CO2 per le applicazioni di taglio e incisione, garantendo prestazioni ottimali per lavorazioni più impegnative come la lavorazione di legno, acrilico, pelle e altri materiali.



Unità di misura

Per descrivere l'effetto di un laser vengono utilizzate quattro unità di misura.

I joule misurano l'energia. Se si illumina un grammo d'acqua fino a fargli assorbire 1 joule di energia, l'acqua si riscalderà di circa un quarto di grado Celsius.

I watt misurano la potenza. Se si accende una luce da un watt per un secondo, essa emetterà 1 joule durante quel periodo.

I joule per centimetro quadrato misurano l'esposizione radiante. Se si concentra quella luce da un watt su un centimetro quadrato di carta e la si fa brillare per un secondo, quel joule si distribuirà sulla carta, che si riscalderà leggermente, proprio come l'acqua. Tuttavia, se la si concentra a 1/100 della dimensione, la carta potrebbe bruciacchiarsi e diventare marrone.

Infine, i watt per centimetro quadrato misurano l'irradianza. Se si continua a far brillare quella luce da un watt sulla carta, continuerà ad aggiungere joule di energia. Se è concentrata su un centimetro quadrato, si riscalderà lentamente. Se è concentrata a 1/100 della dimensione, la carta potrebbe prendere fuoco.



Pericoli del raggio laser

I raggi laser possono essere pericolosi perché l'energia del laser può danneggiare gli occhi e la pelle. Se il laser a infrarossi principale del vostro FLUX beamo II colpisce i tessuti, li riscalderà. Questo può causare danni sia agli occhi che alla pelle. Il rischio è maggiore se il laser è più potente, se è più focalizzato e se rimane in un punto per un tempo più lungo, quindi tutti questi fattori vengono considerati nella valutazione della sicurezza.

Il raggio laser può colpire una persona in tre modi. Primo, il laser può essere puntato direttamente verso la persona. Secondo, nella "riflessione speculare", il laser può essere riflesso verso una persona. Terzo, nella "riflessione diffusa", il laser colpisce una superficie che non è uno specchio e disperde la luce in tutte le direzioni. Poiché la luce proveniente da una riflessione diffusa è dispersa, non è pericolosa quanto la luce diretta o riflessa, ma potrebbe comunque esserci un'intensità sufficiente a causare danni.

Sebbene qualsiasi parte del corpo possa essere danneggiata da un raggio laser, l'occhio è particolarmente sensibile e vulnerabile. L'infrarosso lontano, come il raggio dei laser CO2, viene assorbito dalla cornea nella parte anteriore dell'occhio; pertanto, a differenza di molti altri laser, non rappresenta un pericolo per la retina.



Classei di pericolo dei laser

I laser sono classificati in base al livello di radiazione a cui si può essere esposti durante il normale funzionamento.

I laser di Classee 1 non sono in grado di causare lesioni durante il normale funzionamento. I laser di Classee 1M sono analoghi, a meno che non vengano utilizzate ottiche di ingrandimento. Il FLUX beamo II con l'assemblaggio non passante è un laser di Classee 1.

I laser di Classee 2 non sono in grado di causare lesioni in meno di 0,25 secondi. I laser di Classee 2M sono analoghi, a meno che non vengano utilizzate ottiche di ingrandimento.

I laser di Classee 3R sono marginalmente pericolosi se il raggio è diretto verso l'occhio. I laser di Classee 3B sono pericolosi se il raggio è diretto verso l'occhio, ma generalmente non rappresentano un pericolo oculare se il raggio è diffuso.

I laser di Classee 4 rappresentano un pericolo per gli occhi e la pelle sia in caso di esposizione diretta che diffusa. Il FLUX beamo II con l'assemblaggio passante è un laser di Classee 4.



Normative sui laser

Negli Stati Uniti, i produttori di laser come FLUX sono regolamentati dal Center for Devices and Radiological Health (CDRH) e sono tenuti a rispettare il 21 CFR 1040.10 e 1040.11, che costituiscono leggi federali. In molti altri paesi (ma non negli Stati Uniti), sia i produttori che gli utilizzatori di laser sono tenuti a rispettare la norma IEC60825.

La norma ANSI Z136.1 è uno standard volontario che descrive come utilizzare i laser in sicurezza. L'OSHA (una legge federale statunitense applicabile ai luoghi di lavoro ma non alle abitazioni private) richiede un programma di sicurezza come quello descritto nello standard ANSI.

Il CDRH richiede che i dispositivi laser di Classee 4 dispongano di un insieme definito di caratteristiche di sicurezza.

L'involucro del FLUX beamo II impedisce l'accesso a radiazioni laser eccessive e funge da alloggiamento protettivo. Gli interblocchi di sicurezza disabilitano il laser in caso di apertura del coperchio.

La password del vostro account FLUX Software Beam Studio e l'impostazione opzionale di una password sul touch screen fungono da controllo chiave principale per il vostro FLUX beamo II, impedendo l'utilizzo non autorizzato del laser.

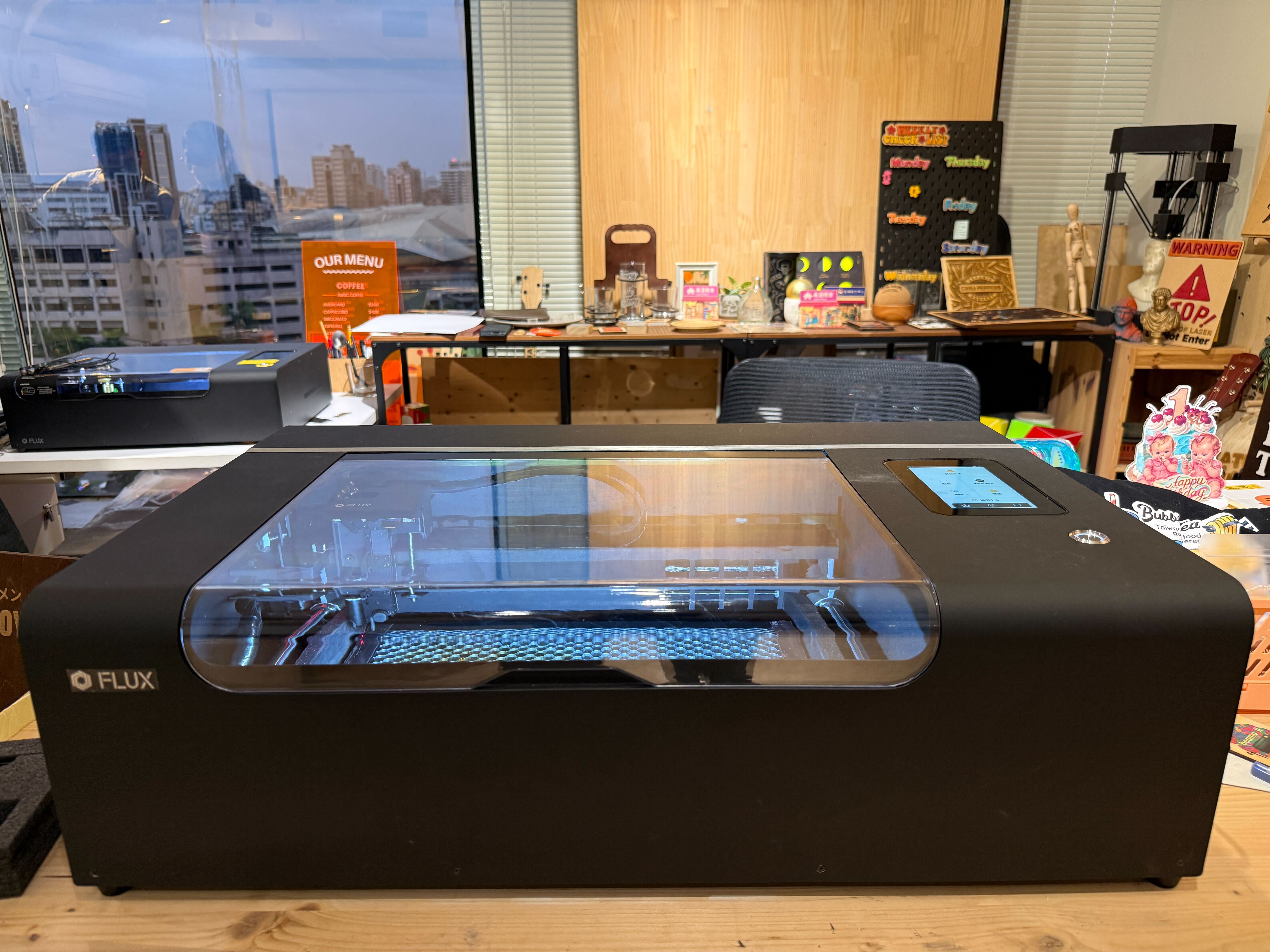

Il touch screen a colori del FLUX beamo II funge da indicatore di emissione; mostra lo stato esatto della macchina e indica la presenza di luce laser.

I comandi sono posizionati in modo tale che non sia necessaria alcuna protezione dall'esposizione laser per utilizzarli, e tutte le ottiche di visualizzazione limitano l'esposizione ai livelli di Classee 1.

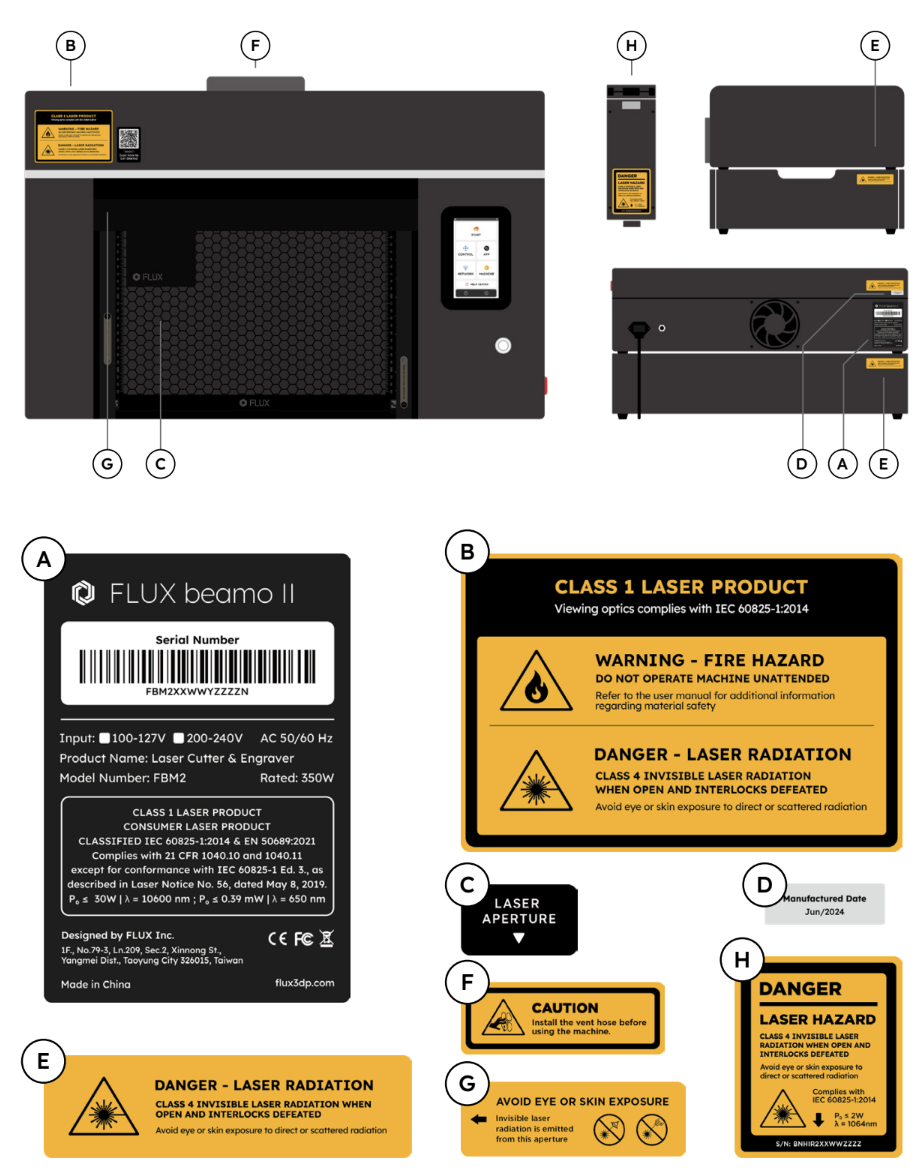

Sulla macchina sono inoltre presenti determinate etichette richieste dalle normative statunitensi e da alcune normative internazionali.

Potrebbero esistere altre normative sui laser a seconda del vostro paese, stato e persino città, e le normative potrebbero subire modifiche. Queste informazioni sono fornite per assistervi nella creazione di un programma di sicurezza come descritto dalla norma ANSI Z136.1, ma non possono fornire consulenza in merito alla conformità legale.



Pericoli non correlati al raggio

Il vostro FLUX beamo II potrebbe essere esposto a pericoli aggiuntivi. Per ridurre al minimo i rischi, utilizzate sempre il vostro FLUX beamo II in conformità con il manuale e seguite tutte le istruzioni presenti in Beam Studio.



Elettricità

Il vostro FLUX beamo II utilizza un adattatore di alimentazione da 100V-240V a DC24. La disattivazione delle funzioni di sicurezza o dei sensori, l'utilizzo del laser con l'involucro danneggiato, interventi di assistenza non autorizzati o qualsiasi altro uso in violazione del manuale possono esporvi a tensioni pericolose e potenzialmente letali.



Contaminanti atmosferici generati dal laser

Durante l'utilizzo del laser per la lavorazione dei materiali possono essere prodotti vari contaminanti atmosferici potenzialmente pericolosi. L'aria deve essere filtrata per rimuovere tali contaminanti. Seguite il manuale utente del vostro FLUX beamo II per assicurarvi che tutti i gas di scarico siano adeguatamente trattati o scaricati all'esterno dove possano dissiparsi in sicurezza.



Radiazioni non ionizzanti di processo

La lavorazione dei metalli con il laser può rilasciare luce ultravioletta. Se il vostro FLUX beamo II produce una luce intensa che non può essere osservata comodamente, distogliete lo sguardo.



Radiazioni non ionizzanti collaterali

Il materiale che produce il raggio laser può emettere livelli nocivi di luce UV e/o IR. Il FLUX beamo II è stato testato per garantire che livelli nocivi non siano presenti all'esterno dell'involucro o quando osservato attraverso il coperchio dello sportello.





Programma di sicurezza laser FLUX beamo II

AMBITO DI APPLICAZIONE

Questo programma si applica a Laser FLUX beamo II gestito da Proprietario FLUX beamo II. Questo programma si basa sulle linee guida ANSI Z136.1-2014, American National Standard for Safe Use of Lasers. La corretta implementazione di questo programma garantirà che le esposizioni laser siano sempre inferiori ai limiti massimi di esposizione consentita (MPE).



RESPONSABILE DELLA SICUREZZA LASER

Un individuo designato come Responsabile della Sicurezza Laser (LSO) avrà la responsabilità e l'autorità di garantire la conformità a questo programma. L'LSO dovrà:

• Fornire valutazioni dei rischi per il laser FLUX beamo II
• Specificare le misure di controllo per il laser FLUX beamo II e garantirne l'implementazione
• Approvare procedure, SOP, dispositivi di protezione, segnaletica ed etichette
• Assicurare che tutto il personale addetto al laser riceva un'adeguata formazione sulla sicurezza
• Monitorare il programma e garantire la conformità
• Conservare la documentazione del programma

L'LSO avrà l'autorità finale nel determinare le misure di controllo del laser FLUX beamo II e potrà approvare controlli alternativi quando questi siano appropriati in base al giudizio dell'LSO. Il laser FLUX beamo II deve essere utilizzato solo con l'approvazione dell'LSO. L'LSO avrà l'autorità di interrompere le operazioni laser in qualsiasi momento.



CLASSI LASER

Classe 1 i sistemi laser non sono in grado di produrre livelli di radiazione dannosi durante il normale funzionamento e sono esenti da qualsiasi misura di controllo. I sistemi laser di Classee 1 possono contenere laser di classe superiore e possono produrre rischi laser se utilizzati con gli interblocchi disattivati. Solo il personale autorizzato può utilizzare i sistemi laser di Classee 1 con gli interblocchi disattivati. Gli operatori di sistemi laser di Classee 1 con laser di Classee 3B o Classee 4 incorporati devono ricevere un briefing sulla sicurezza laser.



Classe 1M i sistemi laser non sono in grado di produrre condizioni di esposizione pericolose durante il normale funzionamento, a meno che il fascio non venga osservato con strumenti ottici. Gli operatori di sistemi laser di Classee 1M devono ricevere un briefing sulla sicurezza laser.



Classe 2 i sistemi laser emettono solo luce visibile a un livello di potenza di 1 milliwatt o inferiore. La normale reazione di avversione alla luce intensa costituisce una protezione adeguata. Fissare il fascio di un laser di Classee 2 è pericoloso. Gli operatori di sistemi laser di Classee 2 devono ricevere un briefing sulla sicurezza laser.



Classe 2M i sistemi laser emettono solo luce visibile. La normale reazione di avversione alla luce intensa costituisce una protezione adeguata per l'osservazione a occhio nudo. Tuttavia, l'osservazione del fascio con ausili ottici è potenzialmente pericolosa. Gli operatori di sistemi laser di Classee 2M devono ricevere un briefing sulla sicurezza laser.



Classe 3R i sistemi laser sono potenzialmente pericolosi in alcune condizioni di osservazione, ma la probabilità di un danno effettivo è ridotta e le misure di controllo per un uso sicuro sono semplici. La maggior parte dei puntatori laser rientra in questa classe. Gli operatori di sistemi laser di Classee 3R devono ricevere un briefing sulla sicurezza laser. (La maggior parte dei laser precedentemente classificati come Classee 3a rientra in questa categoria.)



Classe 3B i sistemi laser rappresentano un pericolo per gli occhi in caso di osservazione diretta del fascio e riflessioni speculari, anche per esposizioni momentanee, ma le riflessioni diffuse generalmente non sono pericolose. I sistemi laser di Classee 3B devono essere utilizzati solo in aree laser controllate da operatori autorizzati. Gli operatori di sistemi laser di Classee 3B devono ricevere una formazione approvata sulla sicurezza laser.



Classee 4 i sistemi laser rappresentano un pericolo per gli occhi e la pelle in caso di esposizioni dirette al fascio, riflessioni speculari e riflessioni diffuse. Costituiscono inoltre un rischio di incendio e possono produrre contaminanti atmosferici generati dal laser. I sistemi laser di Classee 4 devono essere utilizzati solo in aree laser controllate da operatori autorizzati. Gli operatori di sistemi laser di Classee 4 devono ricevere una formazione approvata sulla sicurezza laser. Per il funzionamento dei laser di Classee 4 è richiesta una Procedura Operativa Standard (SOP) scritta. Il FLUX beamo II con il gruppo passante è un laser di Classee 4.



REQUISITI DI FORMAZIONE

Durante il funzionamento in condizioni di Classee 1, tutti gli utenti devono leggere e rispettare il manuale di sicurezza e il software FLUX, Beam Studio. Durante il funzionamento in condizioni di Classee 4, è richiesta una formazione aggiuntiva sulla sicurezza laser che deve essere preparata e somministrata dall'LSO.

In presenza di astanti, bambini, o se il laser FLUX beamo II viene utilizzato in un ambiente pubblico dove potrebbero essere presenti persone non addestrate, i coperchi anteriori e posteriori del passante e della base di estensione devono essere chiusi in modo sicuro.



MISURE DI CONTROLLO

L'LSO determinerà i requisiti per l'area controllata del laser FLUX beamo II. Gli standard minimi considerati dall'LSO per l'area controllata del laser FLUX beamo II sono:

• I controlli di accesso consentono l'ingresso nell'area controllata del laser FLUX beamo II solo al personale autorizzato o agli spettatori approvati, se necessario. (Sono accettabili controlli amministrativi.)
• Gli occhiali di protezione laser sono disponibili e utilizzati in conformità alla SOP per il laser FLUX beamo II.
• Controllo del fascio (barriere e blocchi del fascio) per limitare i pericoli laser all'interno dell'area controllata.
• SOP scritta per il laser FLUX beamo II.
• Formazione degli operatori del laser FLUX beamo II.



POLITICA SUGLI OCCHIALI DI PROTEZIONE

Gli occhiali di protezione laser non sono normalmente richiesti per il funzionamento del laser FLUX beamo II quando opera in condizioni di Classee 1 come descritto nella SOP. L'LSO richiederà gli occhiali di protezione o approverà il funzionamento del laser senza occhiali sulla base di una valutazione dei pericoli effettuata dall'LSO, oppure l'LSO potrà scegliere di delegare questa responsabilità.



RESPONSABILITÀ DEI DIPENDENTI CHE LAVORANO CON I LASER

I dipendenti che lavorano con il laser FLUX beamo II con il fascio esposto devono:

• Attivare o lavorare con i laser solo quando autorizzati a farlo.
• Rispettare le norme di sicurezza laser e le procedure di lavoro.
• Notificare al proprio supervisore o all'LSO eventuali potenziali incidenti o infortuni o condizioni sospette di non sicurezza.

AUDIT DI SICUREZZA LASER

A intervalli determinati dal Responsabile della Sicurezza Laser, il laser FLUX beamo II sarà sottoposto ad audit di sicurezza:

1. Sarà ispezionato visivamente per verificare eventuali danni.
2. Sarà riletta la versione più recente del manuale utente.
3. Il laser sarà acceso e il coperchio sarà aperto per confermare che i sensori della porta interrompano correttamente il funzionamento.
4. Il Programma di Sicurezza Laser sarà revisionato per garantire che sia aggiornato e conforme.

Un verbale di questo audit sarà compilato, stampato, firmato, datato e conservato.



DOCUMENTAZIONE

L'LSO deve mantenere la documentazione relativa al Programma di Sicurezza Laser. Tale documentazione deve includere:

• Rapporti di analisi dei rischi laser per il Laser FLUX beamo II
• Un elenco degli operatori che sono stati formati e autorizzati all'utilizzo del Laser FLUX beamo II
• Procedure Operative Standard per il Laser FLUX beamo II
• Approvazioni di misure di controllo laser alternative, se implementate
• Checklist di Audit sulla Sicurezza Laser



Procedura Operativa Standard (SOP) del Laser FLUX beamo II

Ambito di applicazione: Questa SOP si applica al normale funzionamento del Laser FLUX beamo II come specificato dal produttore.

1. Descrizione del Sistema
   Sistema di lavorazione laser dei materiali a tre assi. Questo sistema laser di classe 4 viene normalmente utilizzato in condizioni di classe 1 (ANSI Z136.1, 4.4.2.7.2.1).
   1. Lunghezza d'onda: 10,600 nm
   2. Potenza Massima: 30W
   3. Modalità Operativa: Onda Continua
   4. Diametro del Fascio: 0.15 ~ 0.2 mm
   5. Divergenza del Fascio: 4 mrad (M2 =1)
2. Potenziali Pericoli
   1. Pericolo per gli occhi da fascio diretto, riflesso o diffuso.
   2. Pericolo per la pelle e rischio di incendio.
   3. Pericolo elettrico all'interno dell'alimentatore.
   4. Contaminanti Atmosferici Generati dal Laser.
3. Misure di Controllo
   1. L'LSO consentirà l'accesso fisico al laser solo agli utenti registrati nel software FLUX, Beam Studio, che hanno ricevuto le istruzioni per un utilizzo sicuro.
   2. Tutti gli utenti del Laser FLUX beamo II devono rispettare in ogni momento il manuale utente e tutte le istruzioni contenute nel software FLUX, Beam Studio.
   3. Il Laser FLUX beamo II deve essere utilizzato in condizioni di classe 1 secondo ANSI Z136.1, 4.4.2.7.2.1 (riferimento Rapporto di Analisi dei Pericoli). Le condizioni di classe 1 si considerano soddisfatte quando si opera secondo le seguenti linee guida.
      1. Il sistema laser deve essere utilizzato con tutte le funzioni di sicurezza del produttore pienamente operative.
      2. Quando la funzione passthrough non è in uso, la base di estensione del beamo II deve essere riportata alla configurazione non-passthrough.
      3. Quando si utilizza la funzione passthrough, i sensori della porta e i sensori inferiori devono essere controllati prima di avviare un'operazione.
   4. Tenere gli occhi lontani dalle aperture passthrough se non si indossano protezioni oculari.
   5. Tenere tutti i materiali combustibili, gli utensili e le superfici riflettenti lontani dal percorso del fascio. Assicurarsi di conoscere la posizione del fascio e mantenersi a distanza di sicurezza.
   6. Gli interventi che richiedono l'accesso all'alimentatore devono essere eseguiti esclusivamente dal produttore, senza eccezioni.
   7. La manutenzione deve essere eseguita quando il sistema laser è spento.
   8. Quando funziona normalmente, il sistema di scarico rimuove i LGAC per mantenere livelli non pericolosi o irritanti.
4. Formazione Richiesta:
   Durante il funzionamento in condizioni di Classee 1, tutti gli utenti devono leggere e rispettare il manuale di sicurezza e il software FLUX, Beam Studio. Durante il funzionamento in condizioni di Classee 4, è richiesta una formazione aggiuntiva sulla sicurezza laser che deve essere preparata e somministrata dall'LSO.
5. Per la risposta medica di emergenza chiamare             .
6. Segnalare tutti gli incidenti all'LSO.
7. Personale Autorizzato
   Il seguente personale è autorizzato a utilizzare questo sistema:
   ___________________________________
   ___________________________________
   ___________________________________
   ___________________________________
   ___________________________________


Note:

Il requisito di Densità Ottica (OD) nel caso peggiore per gli occhiali di protezione laser è 3.67. Gli occhiali forniti dal produttore del laser hanno una classificazione minima di OD 4. La durata dell'esposizione utilizzata per determinare l'OD è la durata predefinita ANSI per un'esposizione accidentale di 10 secondi.

Con tutte le funzionalità di sicurezza del produttore pienamente operative e il laser funzionante secondo le SOP, l'unica fonte di possibile esposizione superiore all'Esposizione Massima Permessa (MPE) è una riflessione diffusa che potrebbe disperdere l'emissione laser attraverso l'apertura di passaggio. In questa analisi vengono adottate ipotesi molto conservative. La durata dell'esposizione utilizzata è di 600 secondi, che presuppone un'osservazione intenzionale. La potenza dispersa è ipotizzata a 45 watt, che rappresenta il caso peggiore in assoluto. L'angolo di visione è ipotizzato a 80 gradi. Angoli di visione maggiori determinano una distanza di pericolo minore. L'angolo di visione, in questo caso, è più vicino a 85 gradi o superiore, quindi un'ipotesi conservativa è 80 gradi. Date le ipotesi, la zona di pericolo nominale diffusa (NHZ) è di circa 5 centimetri o poco meno di 2 pollici. Questa NHZ è insignificante. Operando secondo le SOP, il sistema laser soddisfa il requisito ANSI 4.4.2.7.2.1 per il funzionamento in condizioni di classe 1.



Segnale di avvertenza





Esclusione di responsabilità:

Questo documento di formazione si basa su documenti esistenti consultabili pubblicamente, inclusi ma non limitati a 21 CFR Part 1040.10, 1040.11, ANSI Z136.1 Standard - Guidance for Implementing a Safe Laser Program, OSHA, l'Alleanza per la Sicurezza e la Salute sul Lavoro degli Stati Uniti, il Protocollo Laser degli Stati Uniti: i Regolatori Laser e il Center for Devices and Radiological Health, e altri documenti e standard pubblicamente disponibili emessi dalle suddette agenzie al momento dello sviluppo di questo documento. Sono stati consultati i documenti e gli standard emessi da queste organizzazioni e disponibili nel pubblico dominio, e sono stati presi in considerazione anche i corsi e le presentazioni di alcuni esperti di sicurezza laser nel pubblico dominio. Il diritto finale di interpretazione di questo documento appartiene a FLUX.
