Descrizione
Questo articolo illustra come regolare il percorso del puntatore laser rosso per allinearlo con il percorso del raggio laser.
Quando calibrare il puntatore laser rosso?
|

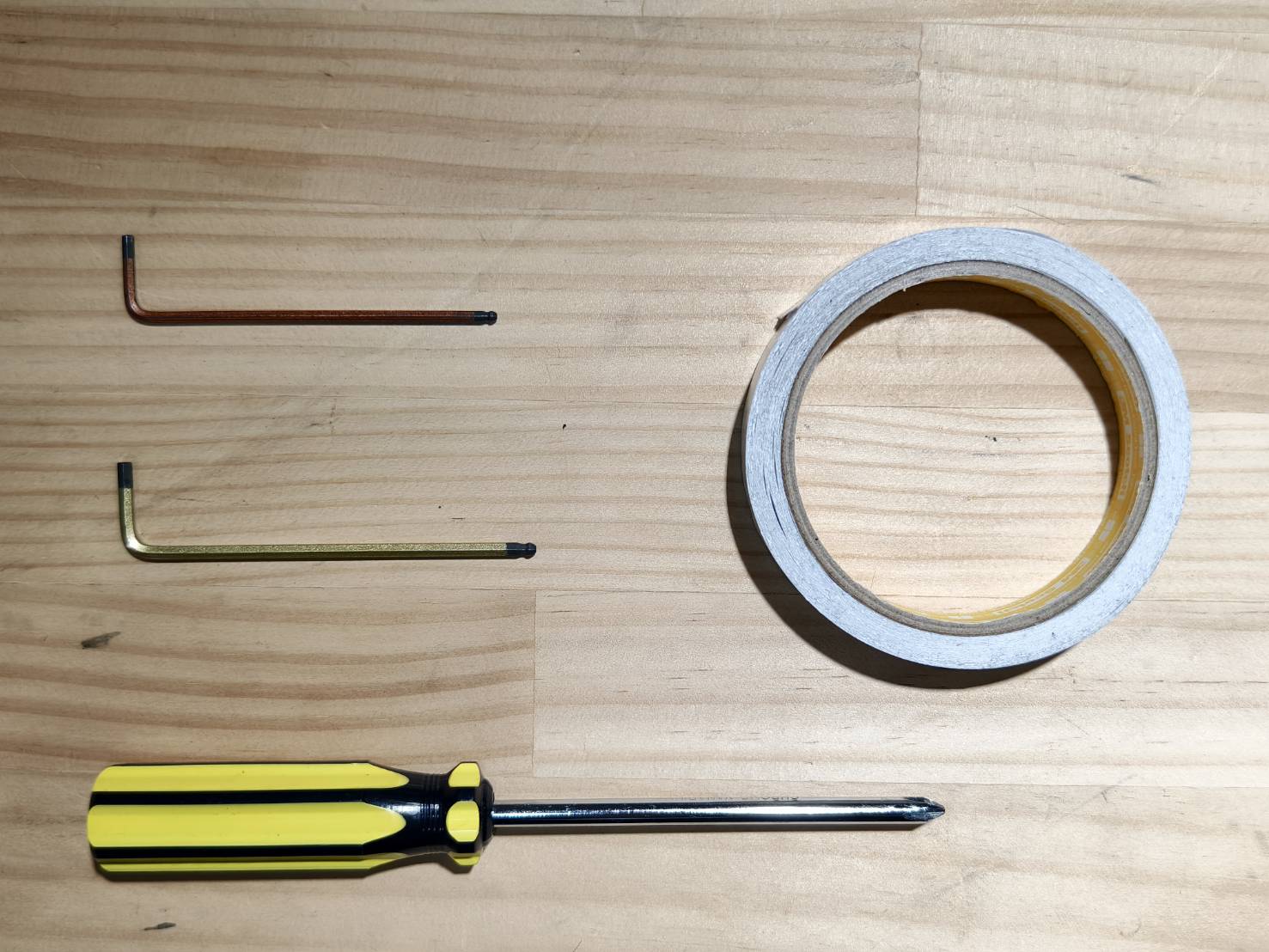

Strumenti
Preparare i seguenti strumenti:
|
Fase 1
Familiarizzare con l'esecuzione sicura di un impulso laser.
| A. Accendere la macchina. B. Chiudere il coperchio dello sportello. C. Accedere ad Azione e attendere il completamento del processo di azzeramento. (Verificare che le icone del coperchio dello sportello, del coperchio posteriore e del fondo risultino tutte chiuse; diversamente, l'operazione di impulso non potrà essere eseguita.) D. Individuare il pulsante di impulso. E. Un clic = un impulso, due clic = due impulsi, e così via. ⚠︎ Assicurarsi sempre che il coperchio della porta e il coperchio posteriore siano chiusi durante l'impulso. |
Passaggio 2
Utilizzare un cacciavite per allentare le viti sul retro della macchina, quindi aprire il coperchio posteriore.
Passaggio 3

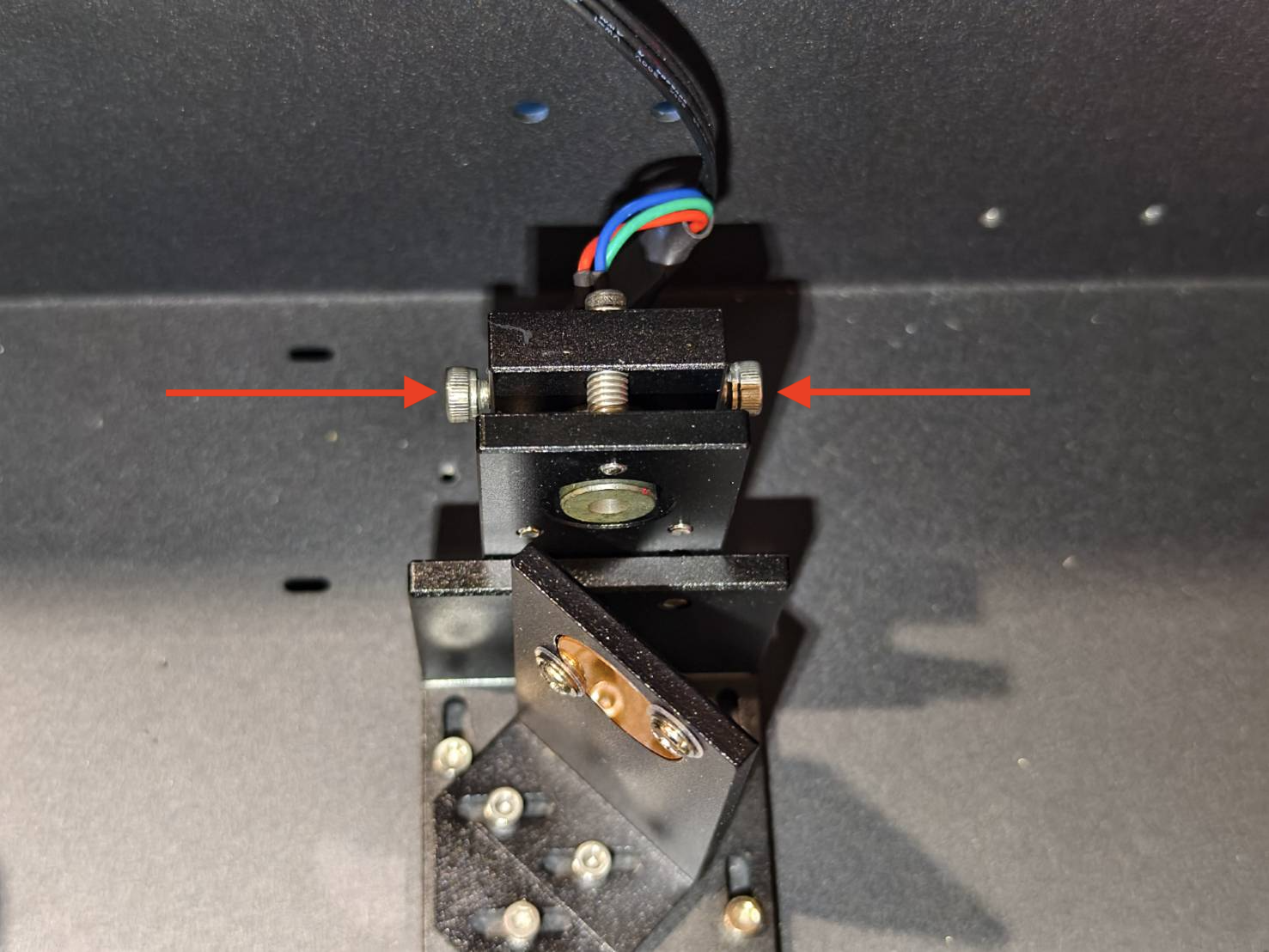

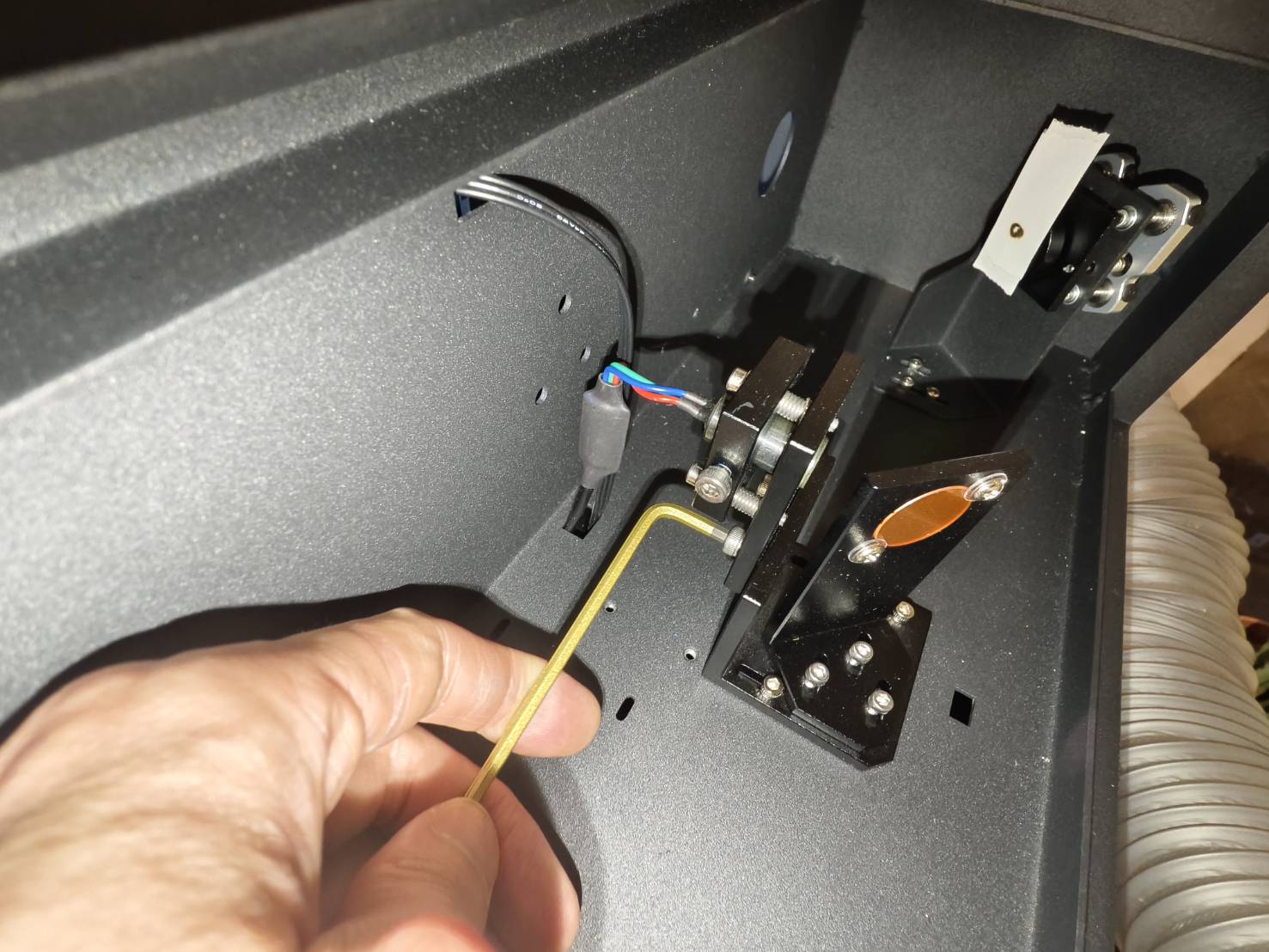

Assicurarsi che le due viti su entrambi i lati del modulo punto rosso siano serrate. (Chiave esagonale da 3mm)
(A causa delle diverse dimensioni dei meccanismi del tubo laser, la direzione di installazione del modulo punto rosso per i modelli 30W e 60W/80W sarà diversa.)
| HEXA RF 30W | HEXA RF 60W / HEXA RF 80W |
Passaggio 4

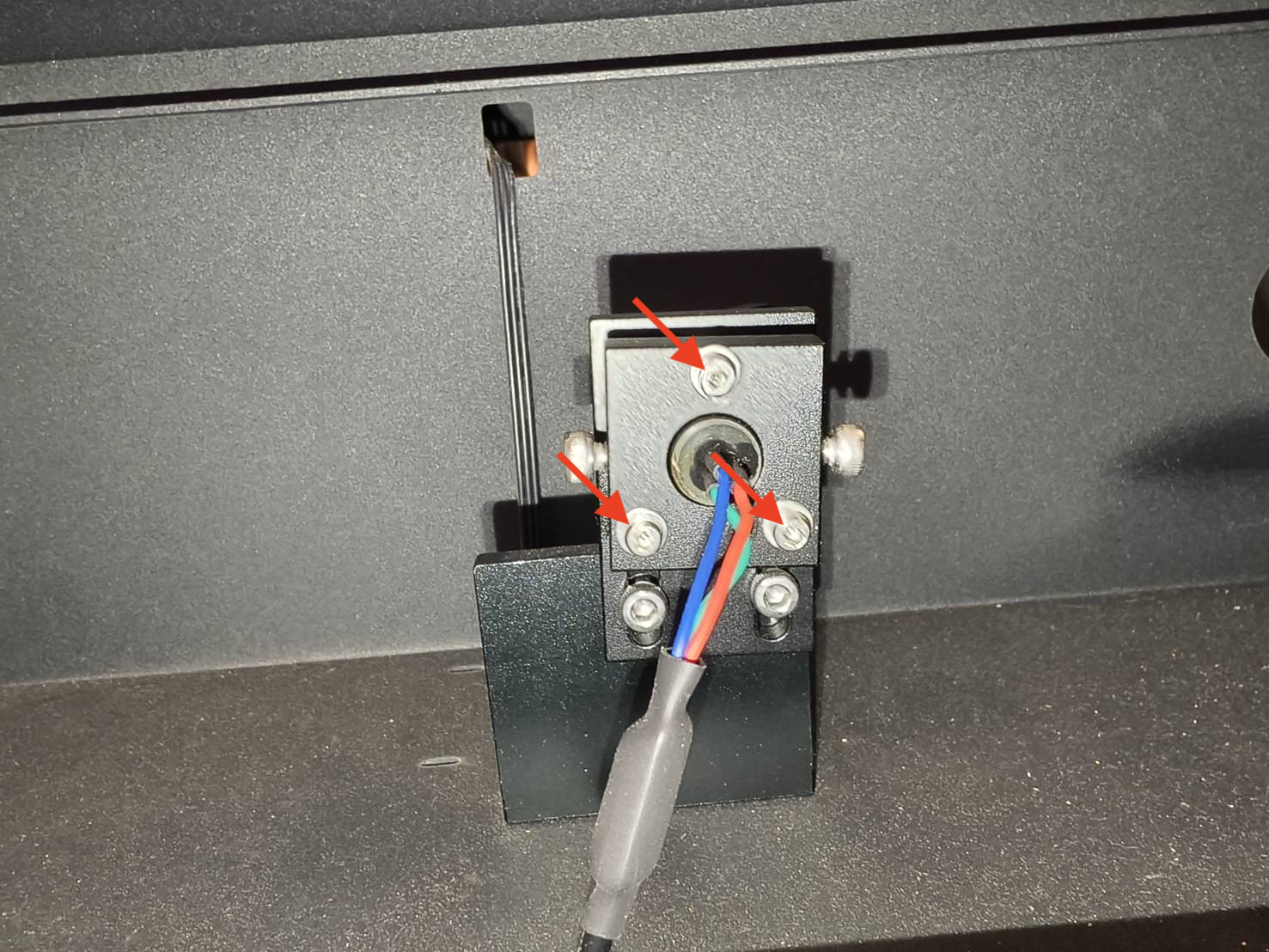

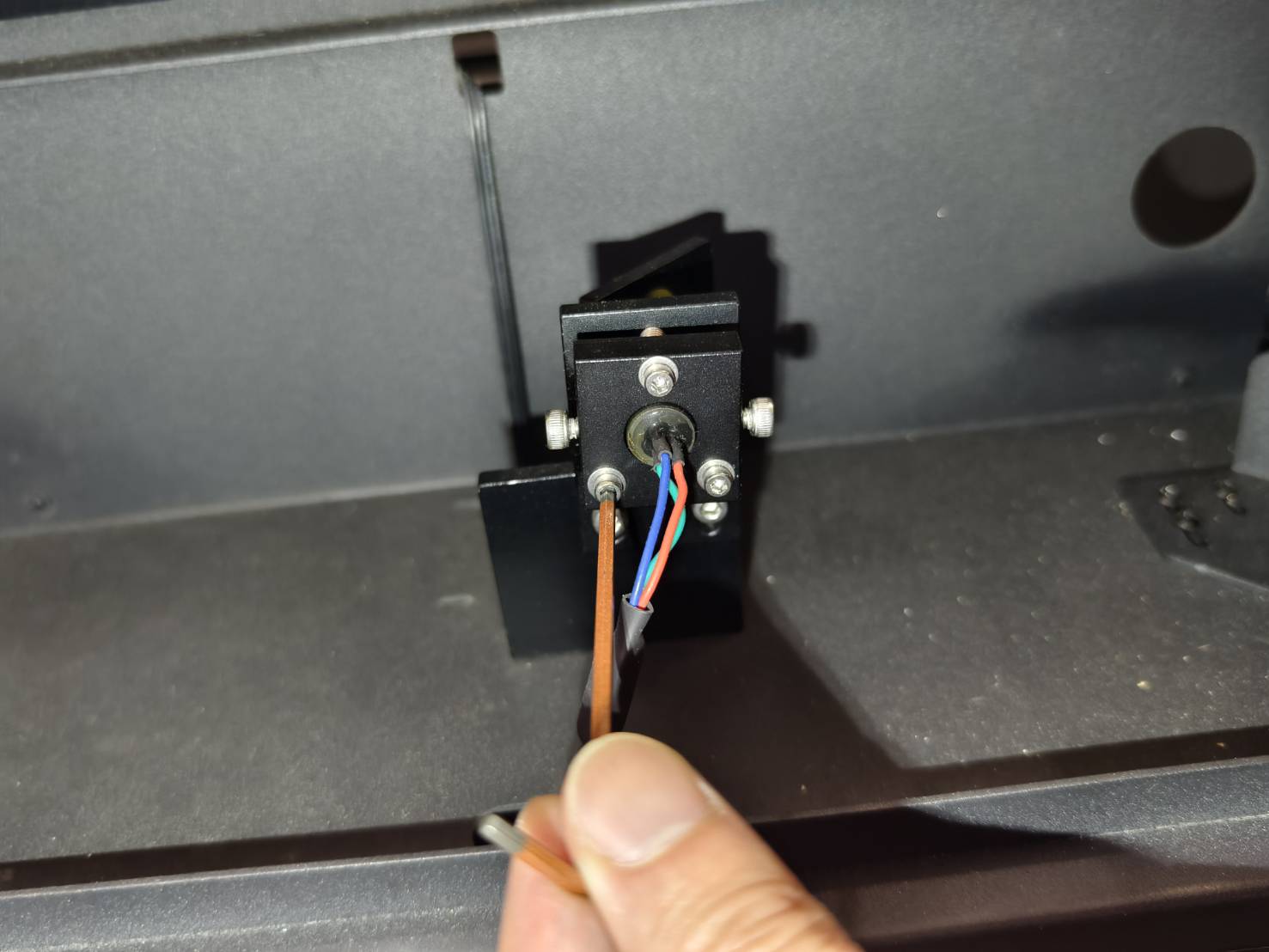

Serrare le tre viti di regolazione sul supporto del laser a punto rosso.
| HEXA RF 30W | HEXA RF 60W / HEXA RF 80W |
Passaggio 5

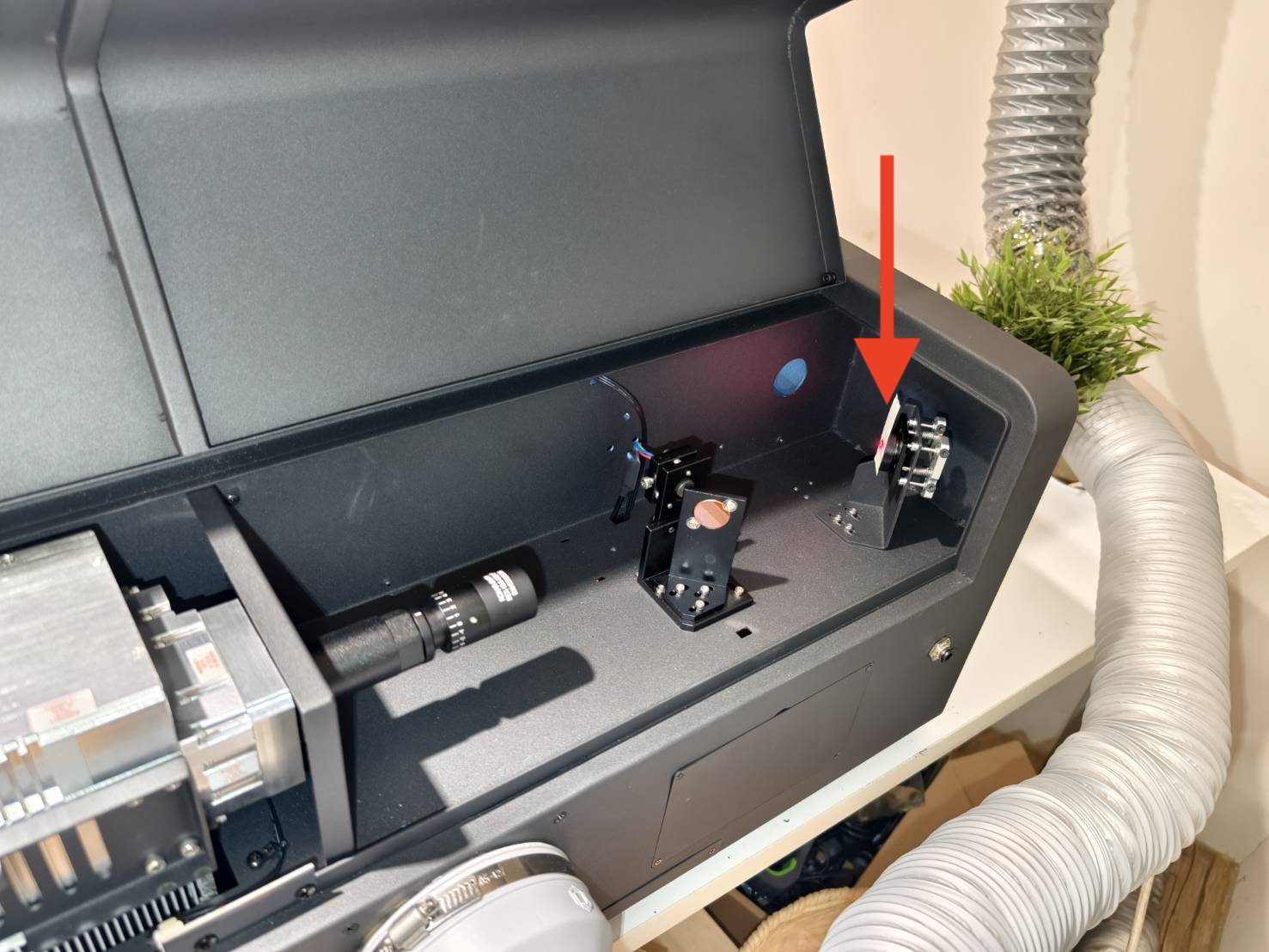

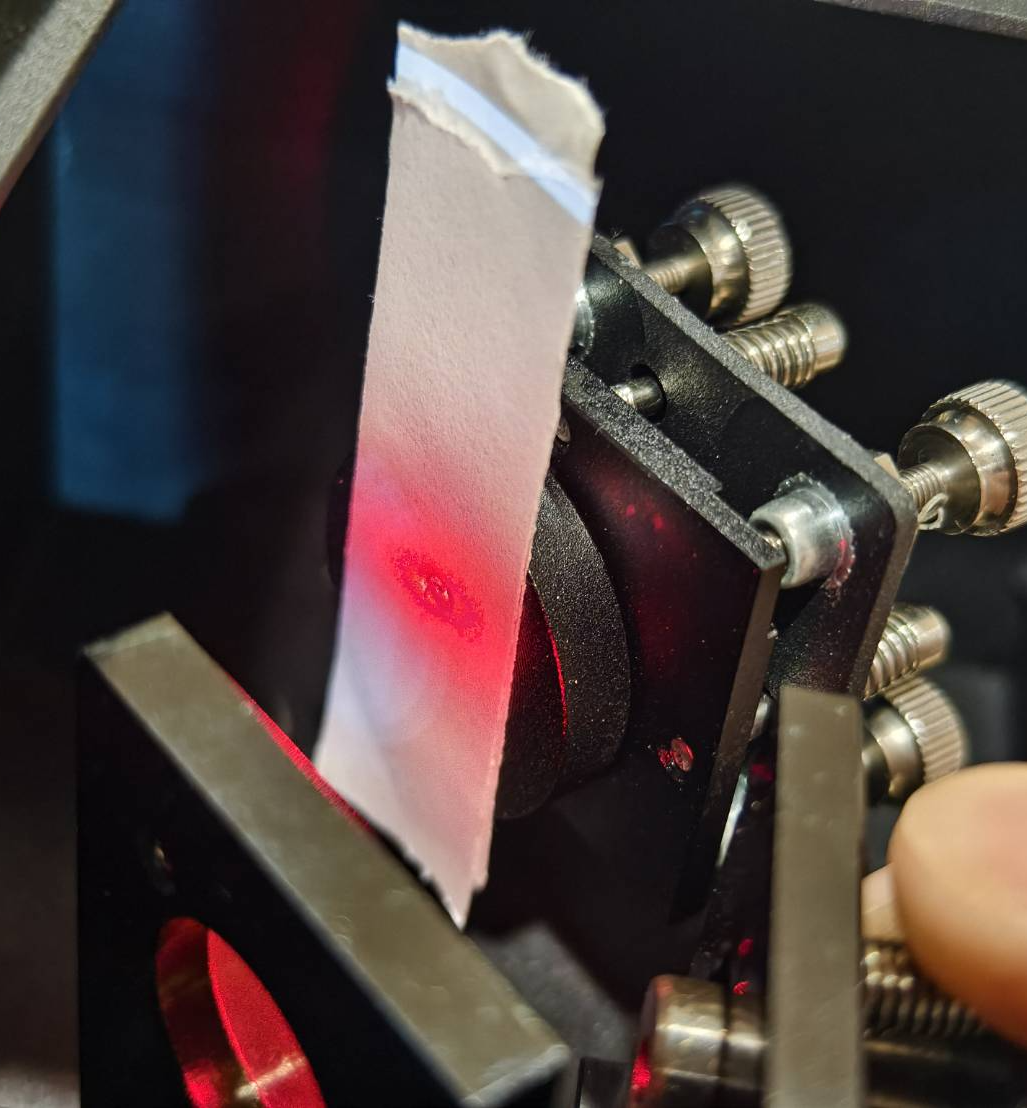

Applicare un pezzo di nastro "a doppio strato" sul primo specchio, quindi chiudere il coperchio posteriore ed eseguire 2 impulsi.
(Non rimuovere il nastro; lasciarlo sullo specchio.)
Passaggio 6

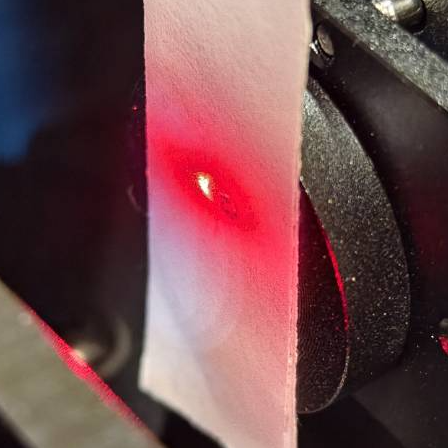

Aprire il coperchio posteriore e verificare se il segno di bruciatura si sovrappone al punto rosso.

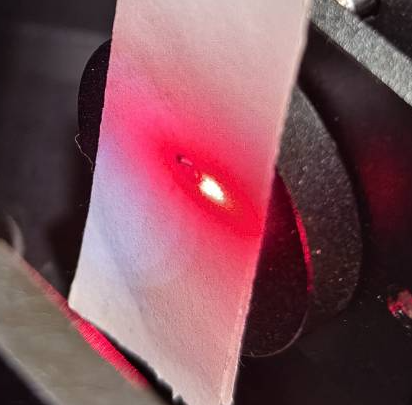

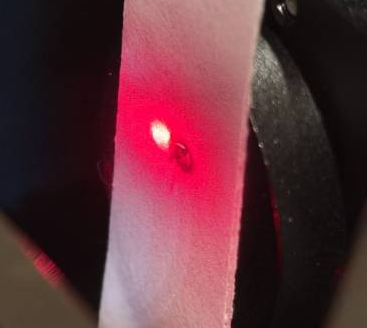

Esempio corretto - Sovrapposto |

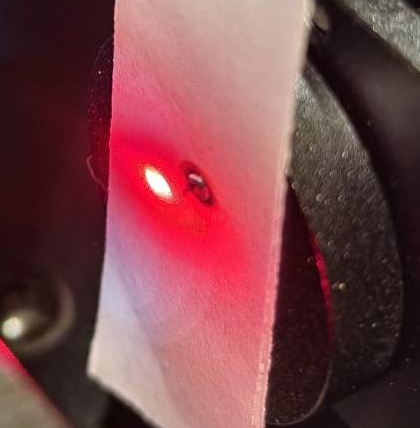

Esempio errato - Non sovrapposto |
||||
|
|
Valutare i risultati e procedere al passaggio successivo:
|
|
|
Passaggio 7
Questo passaggio regola la posizione orizzontale del punto rosso.

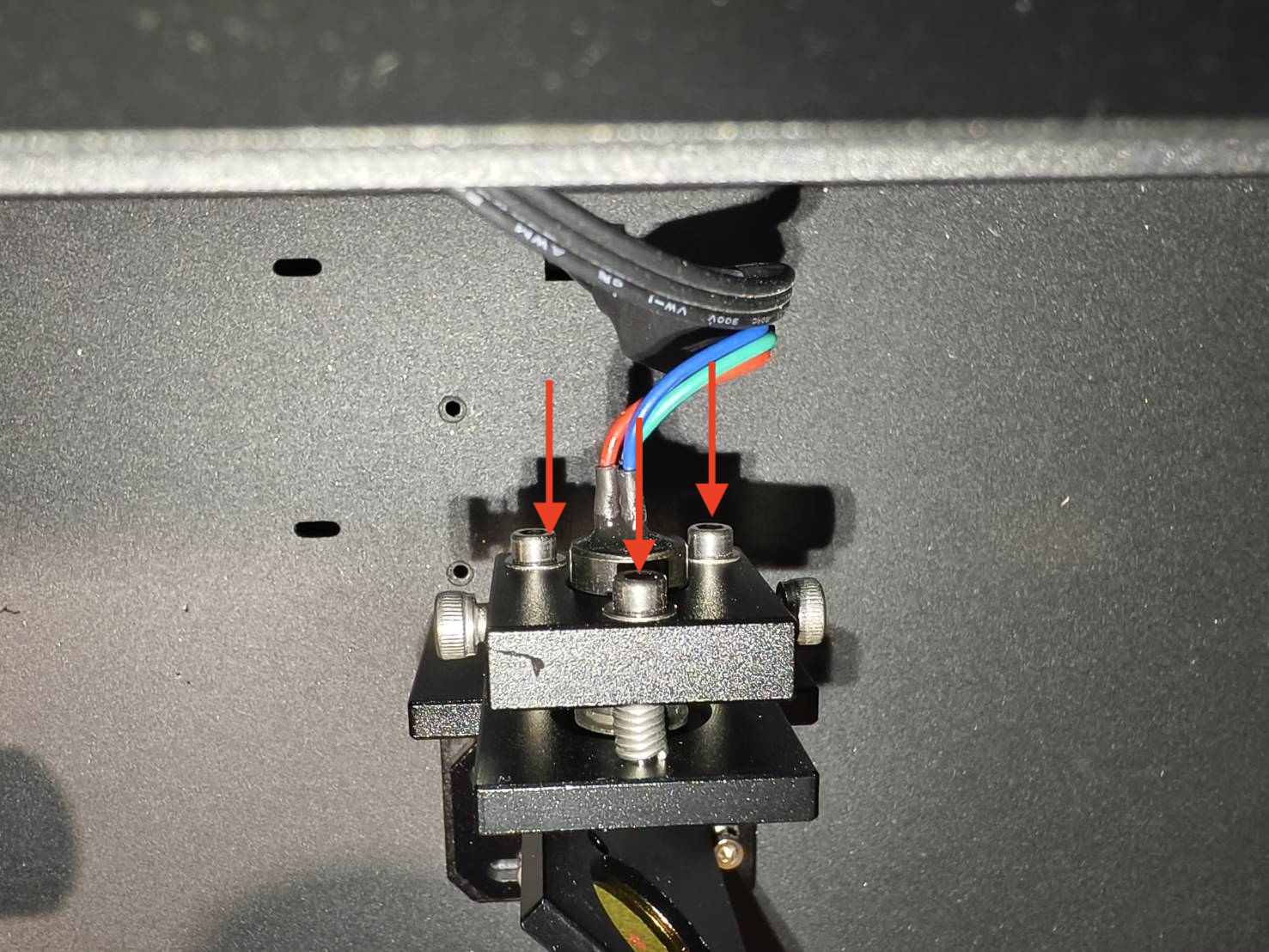

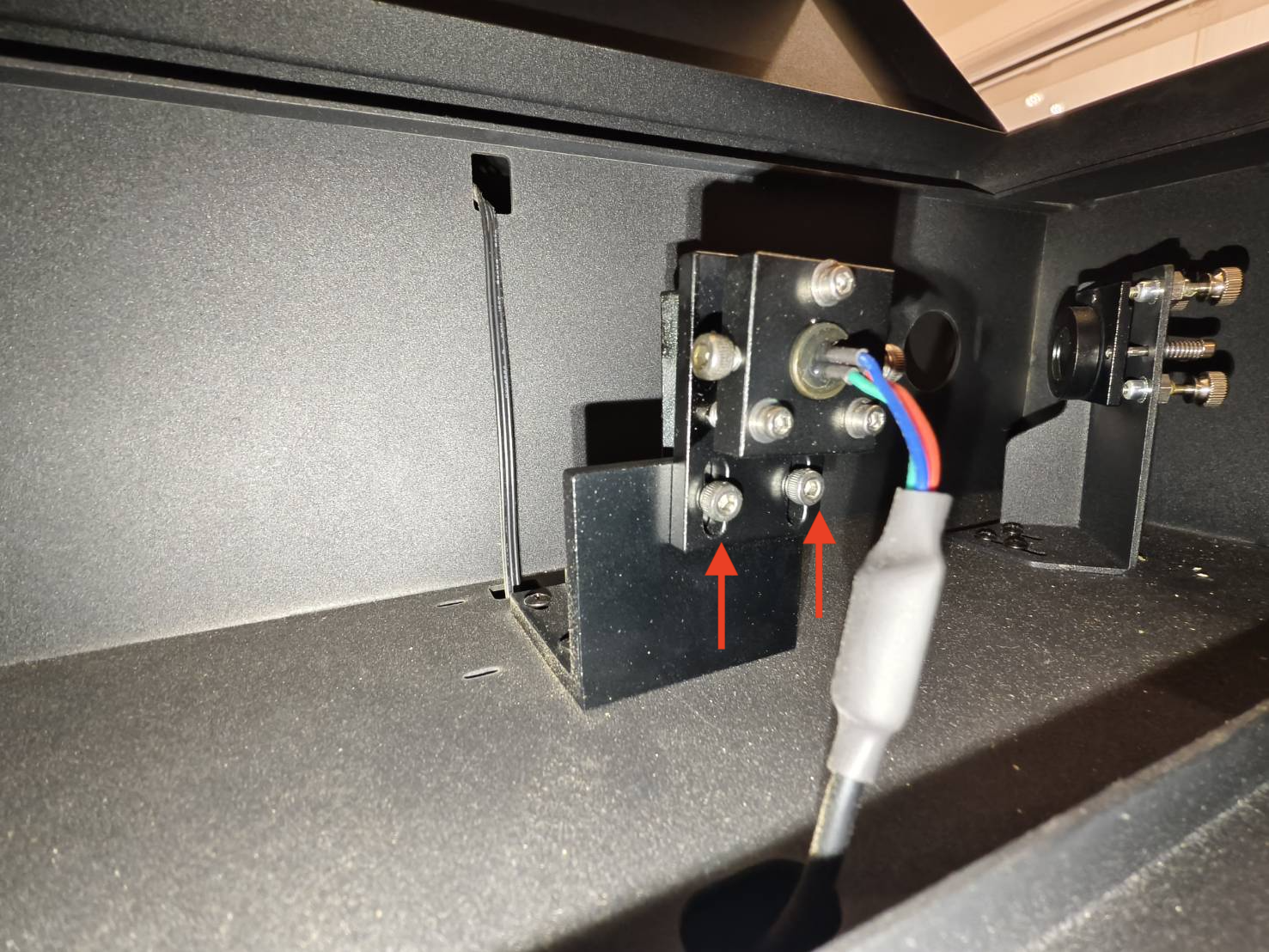

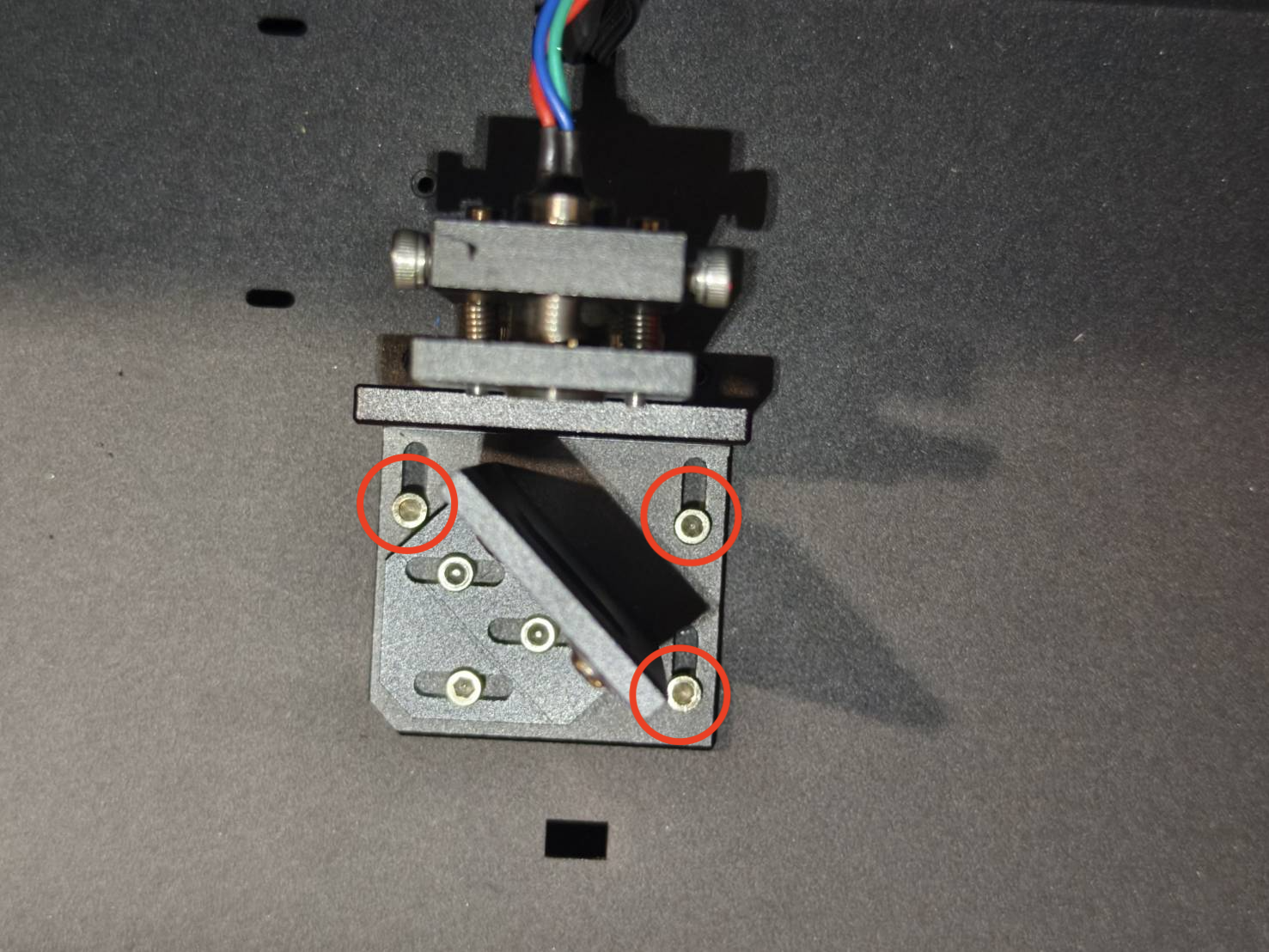

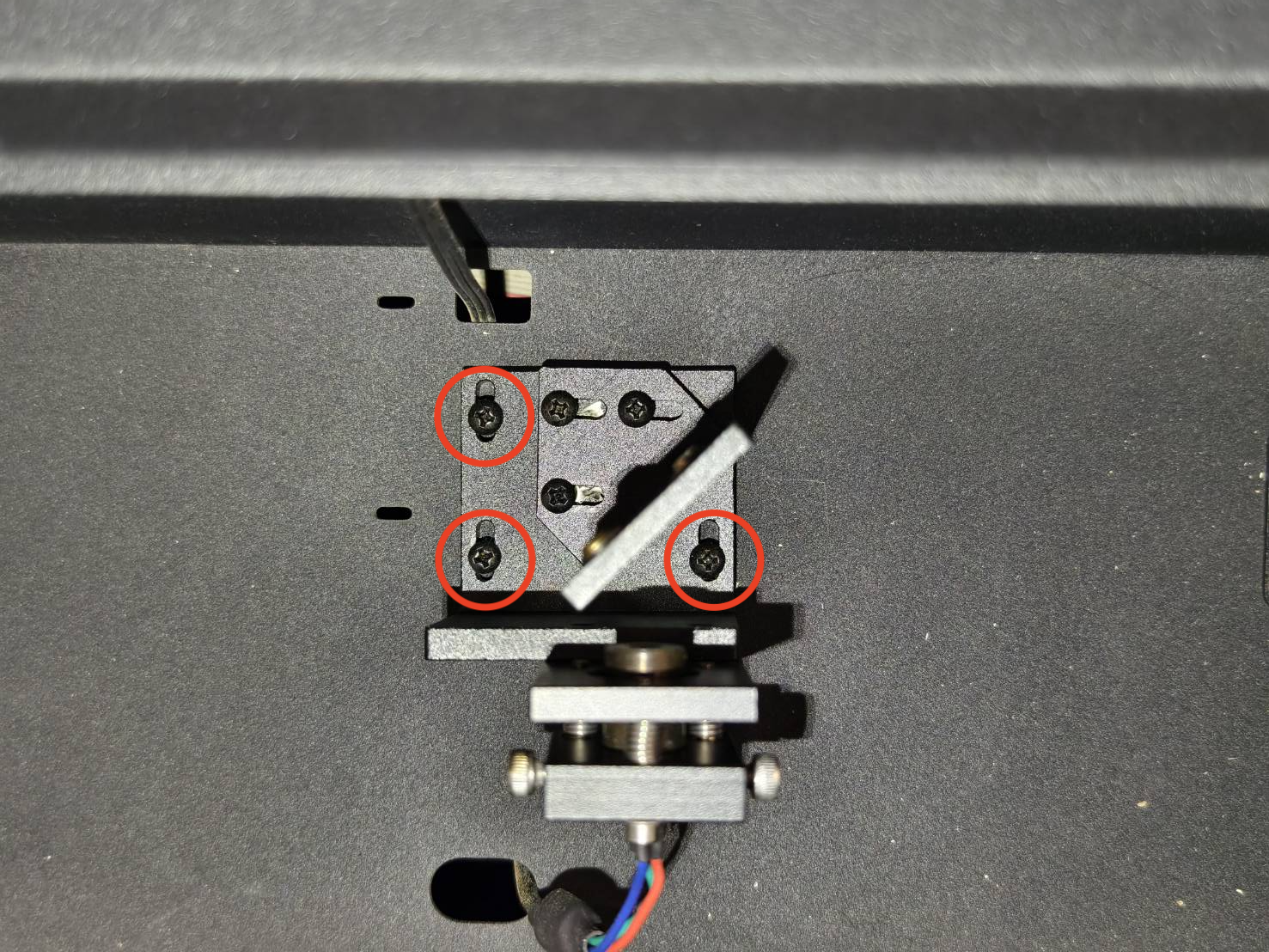

- Allentare le tre viti nella parte inferiore del supporto del punto rosso. (Utilizzare una chiave esagonale da 2,5 mm o un cacciavite a stella)
- Spostare il supporto per allineare orizzontalmente il segno di bruciatura e il punto rosso.
- Serrare le viti.
| HEXA RF 30W | HEXA RF 60W / HEXA RF 80W |
Passaggio 8
Questo passaggio regola la posizione verticale del punto rosso.

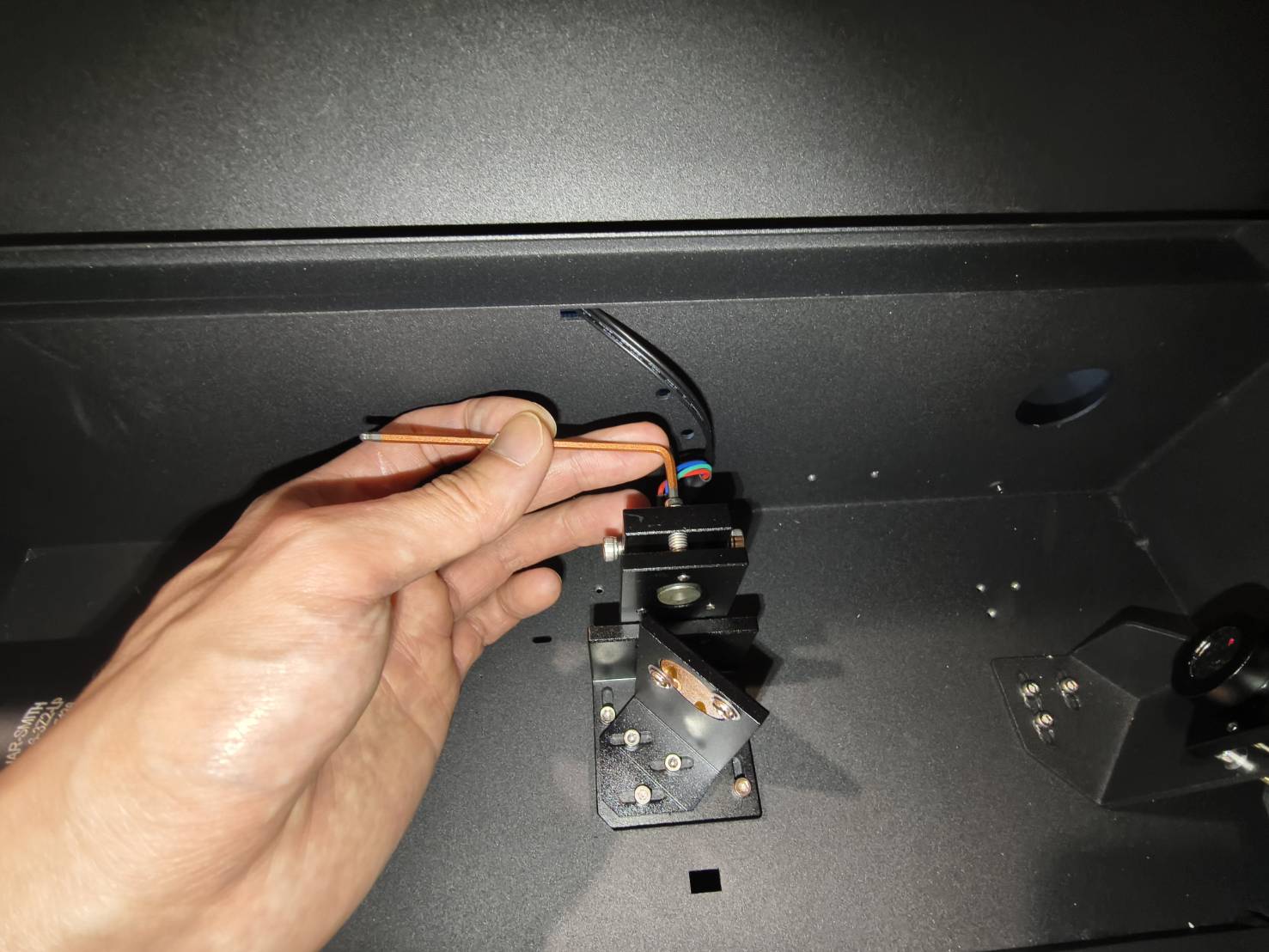

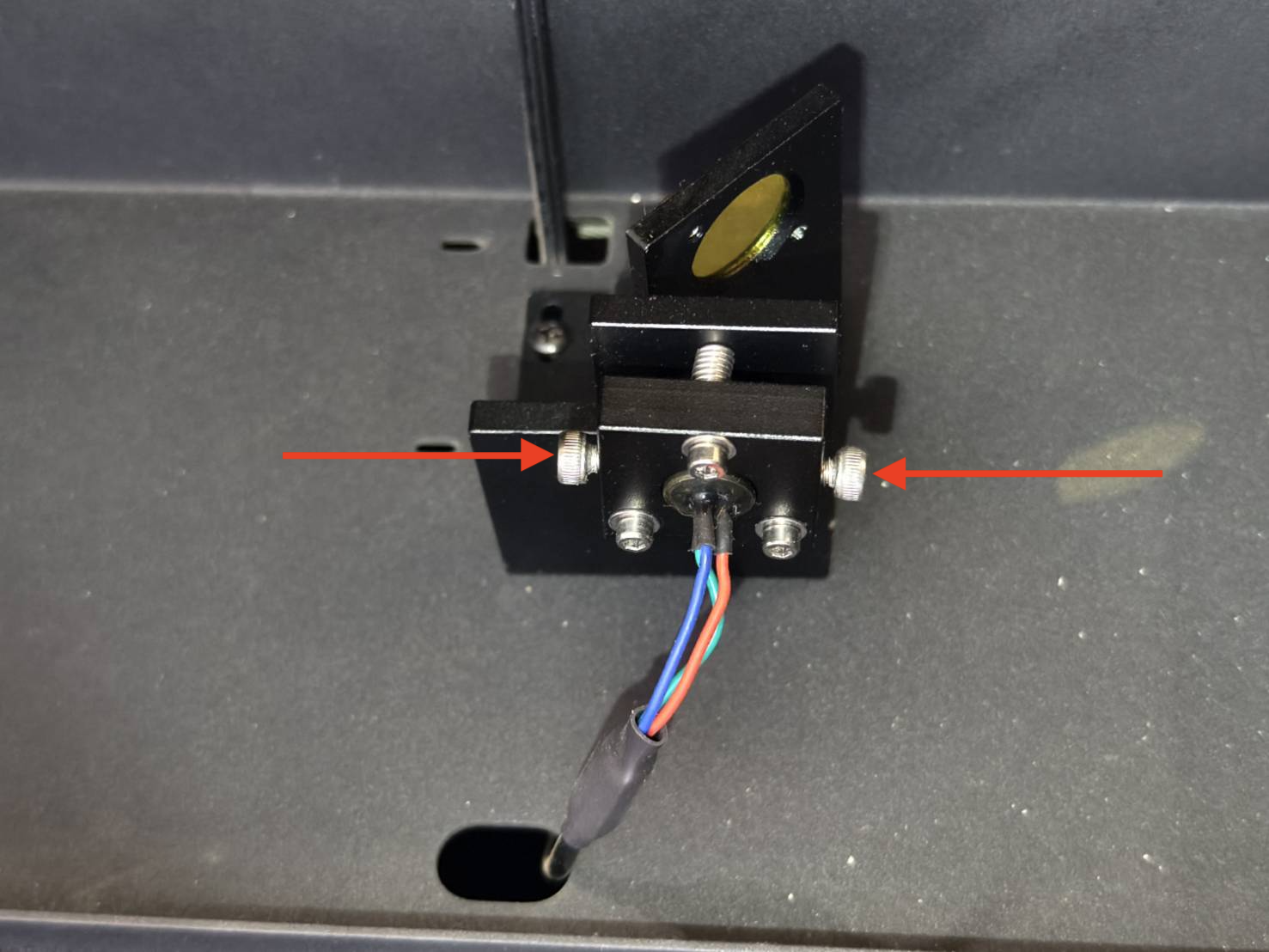

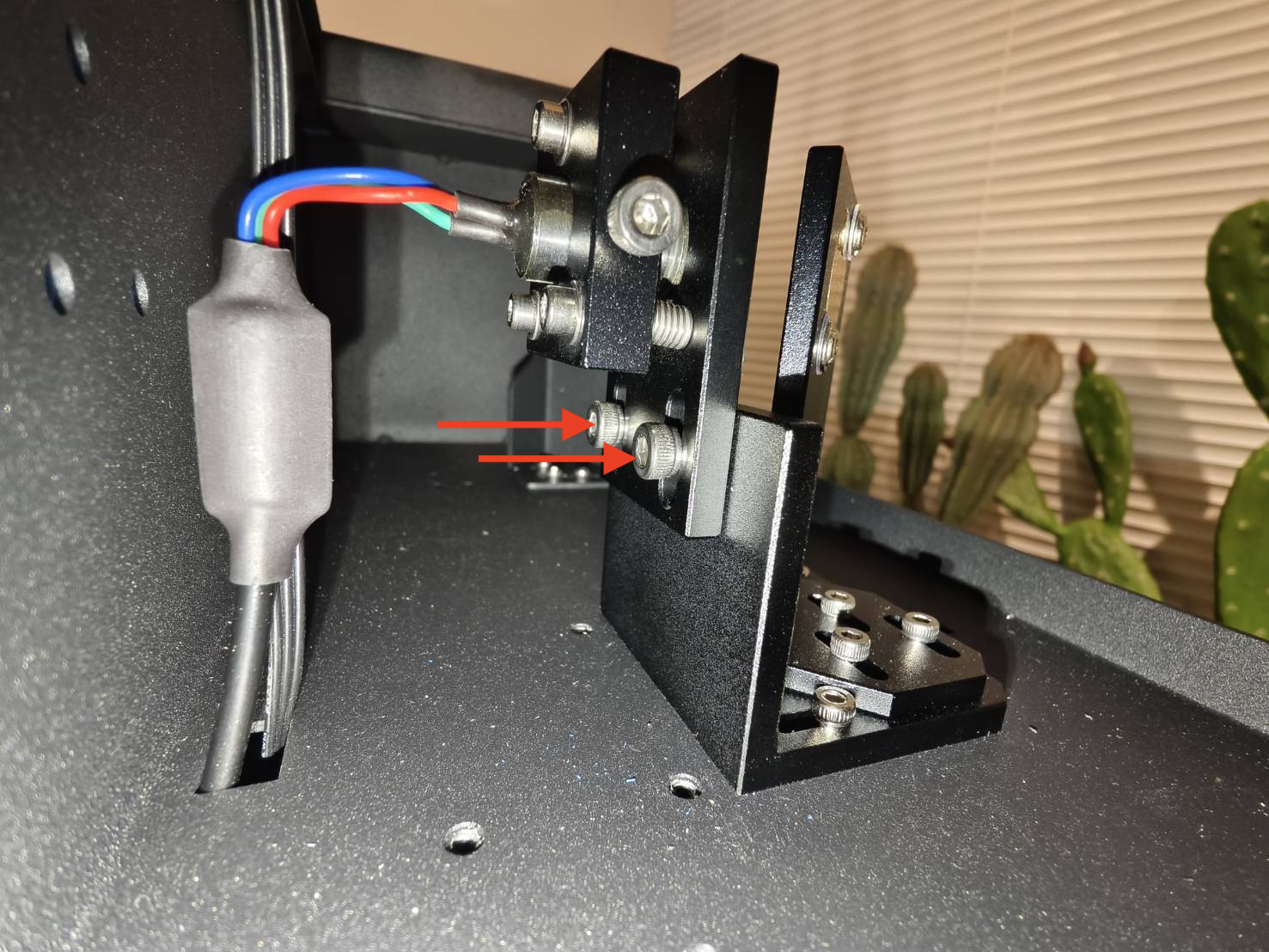

- Allentare le due viti sul supporto del punto rosso. (Chiave esagonale da 3 mm)
- Spostare il supporto per allineare verticalmente il segno di bruciatura e il punto rosso.
- Serrare le viti.
| HEXA RF 30W | HEXA RF 60W / HEXA RF 80W |
Passaggio 9
Posizionare un nuovo pezzo di nastro biadesivo a doppio strato sul primo specchio ed eseguire due impulsi per verificare nuovamente il percorso ottico.
Esempio corretto - Sovrapposto |
Esempio errato - Non sovrapposto |
||||
Valutare i risultati e procedere al passaggio successivo:
|
|
Passaggio 10
Allentare le tre viti per renderlo regolabile.
| HEXA RF 30W | HEXA RF 60W / HEXA RF 80W |
Passaggio 11
Questo passaggio verifica se il percorso ottico del punto rosso e il laser CO2 effettivo sono allineati e sovrapposti.

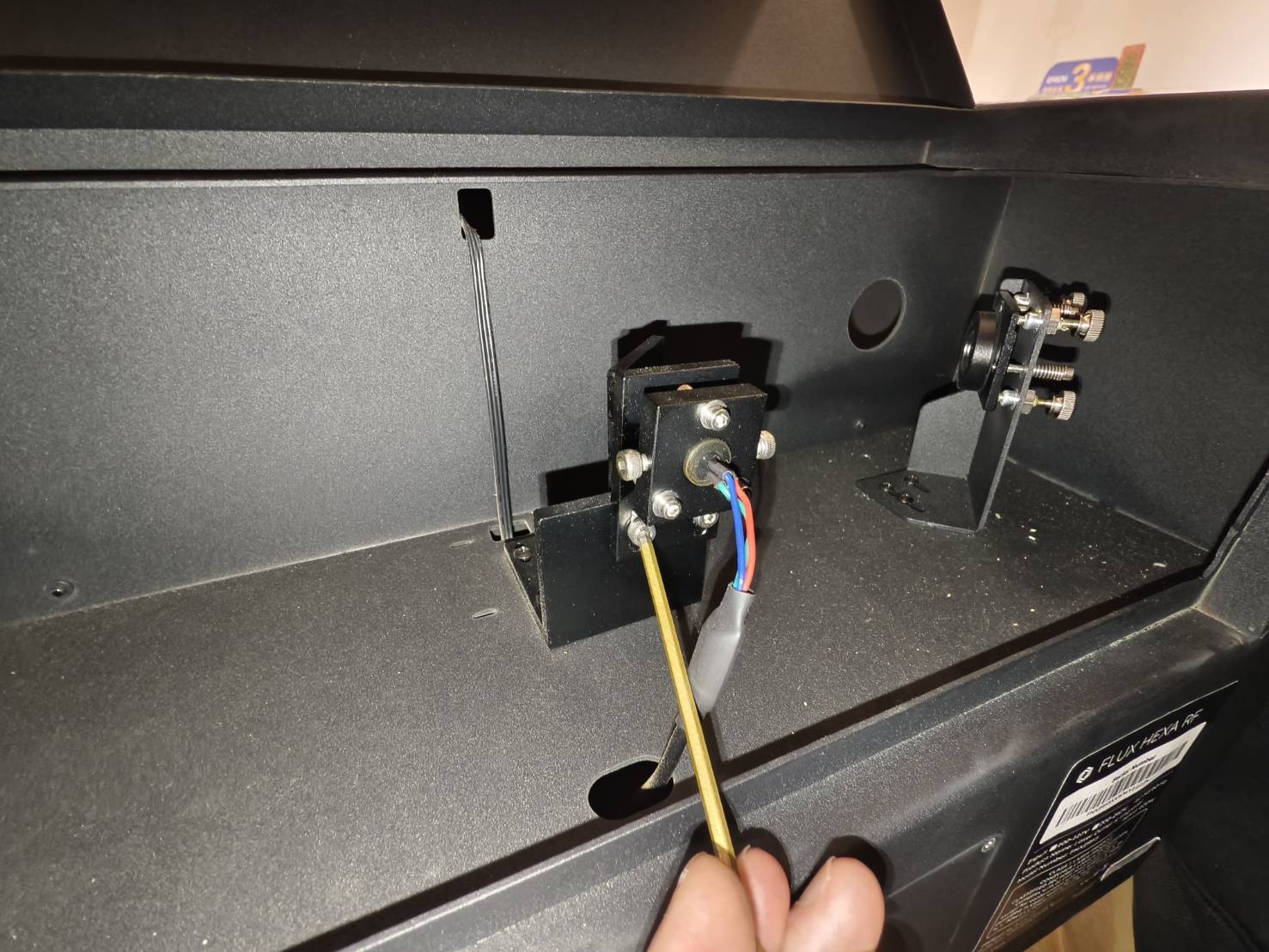

Se non sono allineati, utilizzare una chiave esagonale da 2,5 mm per regolare il modulo del punto rosso.
| ||||||||||||
Nota: | ||||||||||||
Passo 12
Utilizzare il seguente collegamento per verificare il percorso ottico del laser.
4-8 Controllo del percorso ottico
Valutare i risultati e procedere al passaggio successivo:
|
|
|
#END
