4-9 Regolazione del percorso ottico

1. Impossibile tagliare i materiali utilizzando le impostazioni predefinite di potenza e velocità in Beam Studio.
2. Il risultato dell'incisione è più chiaro in aree specifiche, rendendo l'effetto complessivo non uniforme.
3. La superficie di taglio/sezione trasversale del materiale non è perpendicolare e appare inclinata.

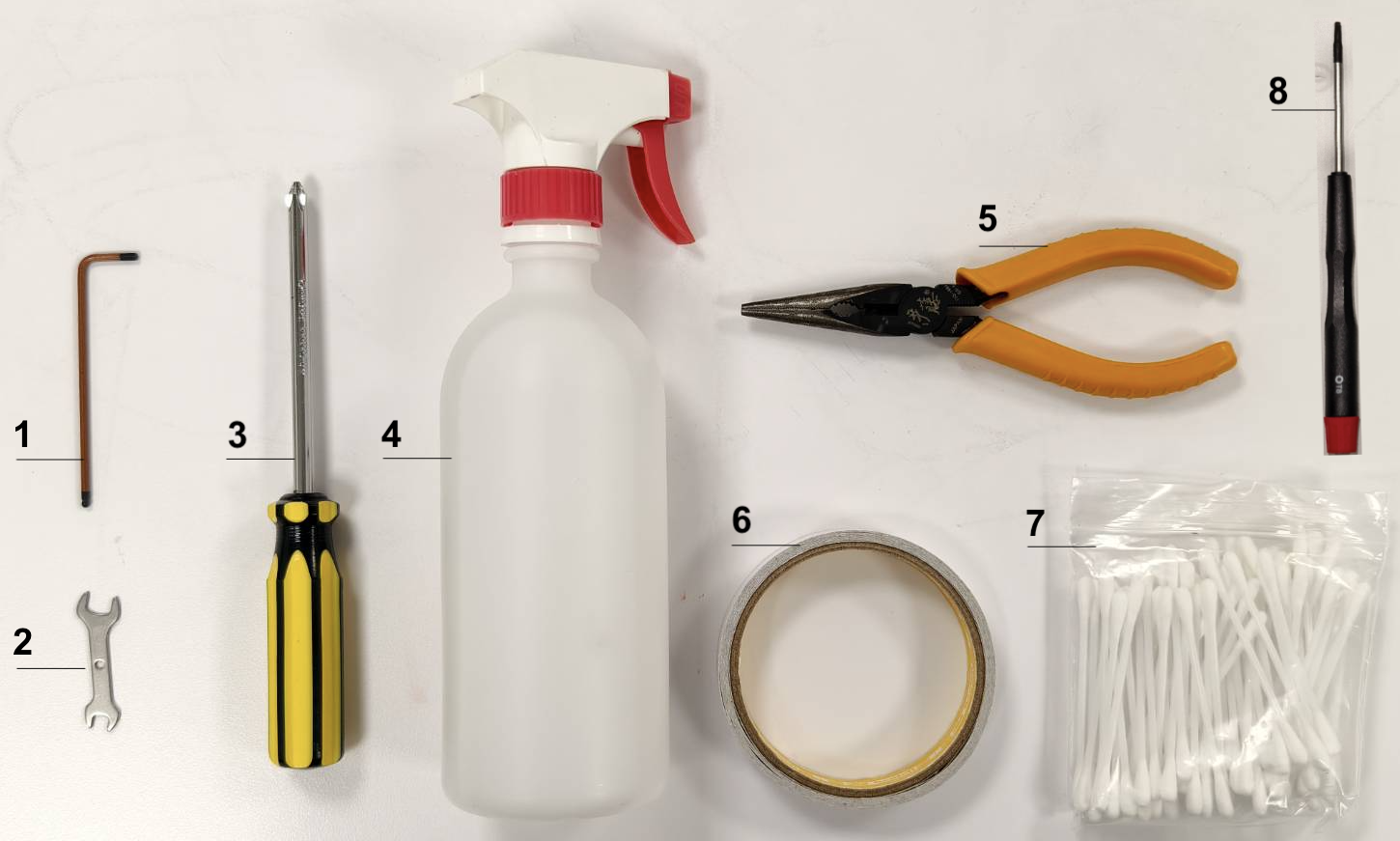

1. Chiave esagonale da 2,5 mm (chiave a brugola)
2. Chiave a forchetta doppia
3. Cacciavite a croce
4. Spray disinfettante / Spray alcolico
5. Pinze
6. Nastro biadesivo
7. Bastoncini di cotone
8. Cacciavite Torx T8

Passaggi operativi:

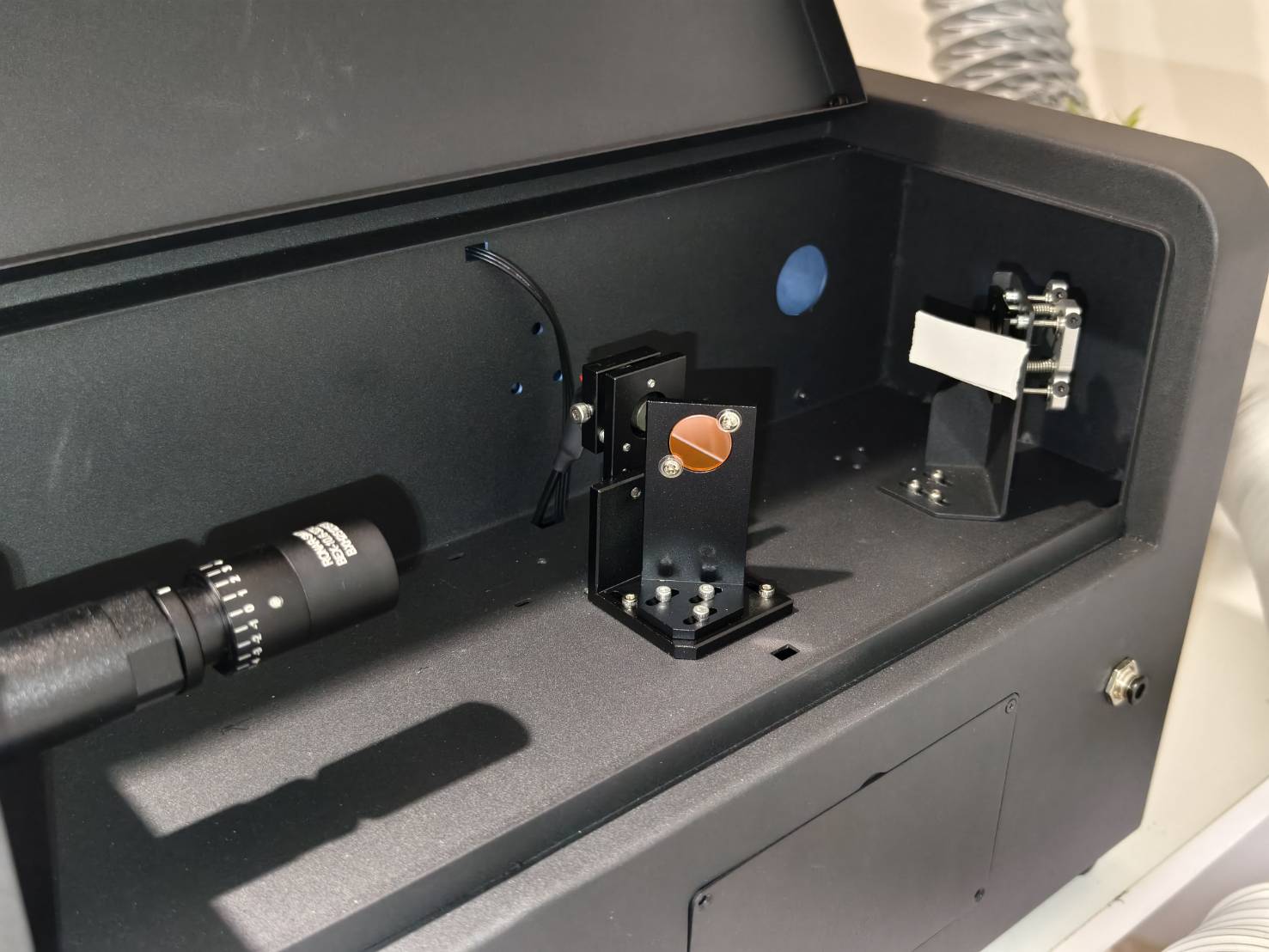

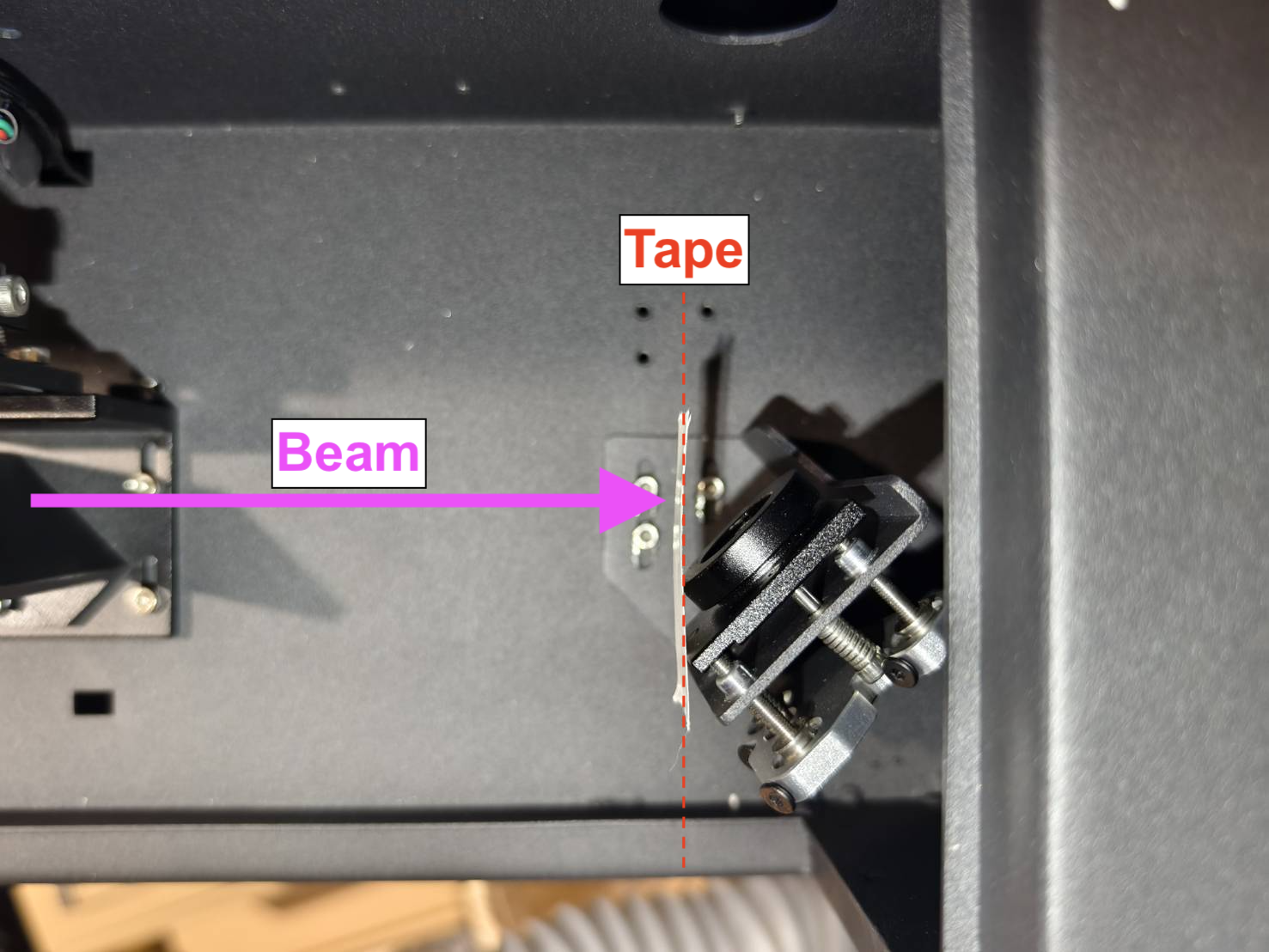

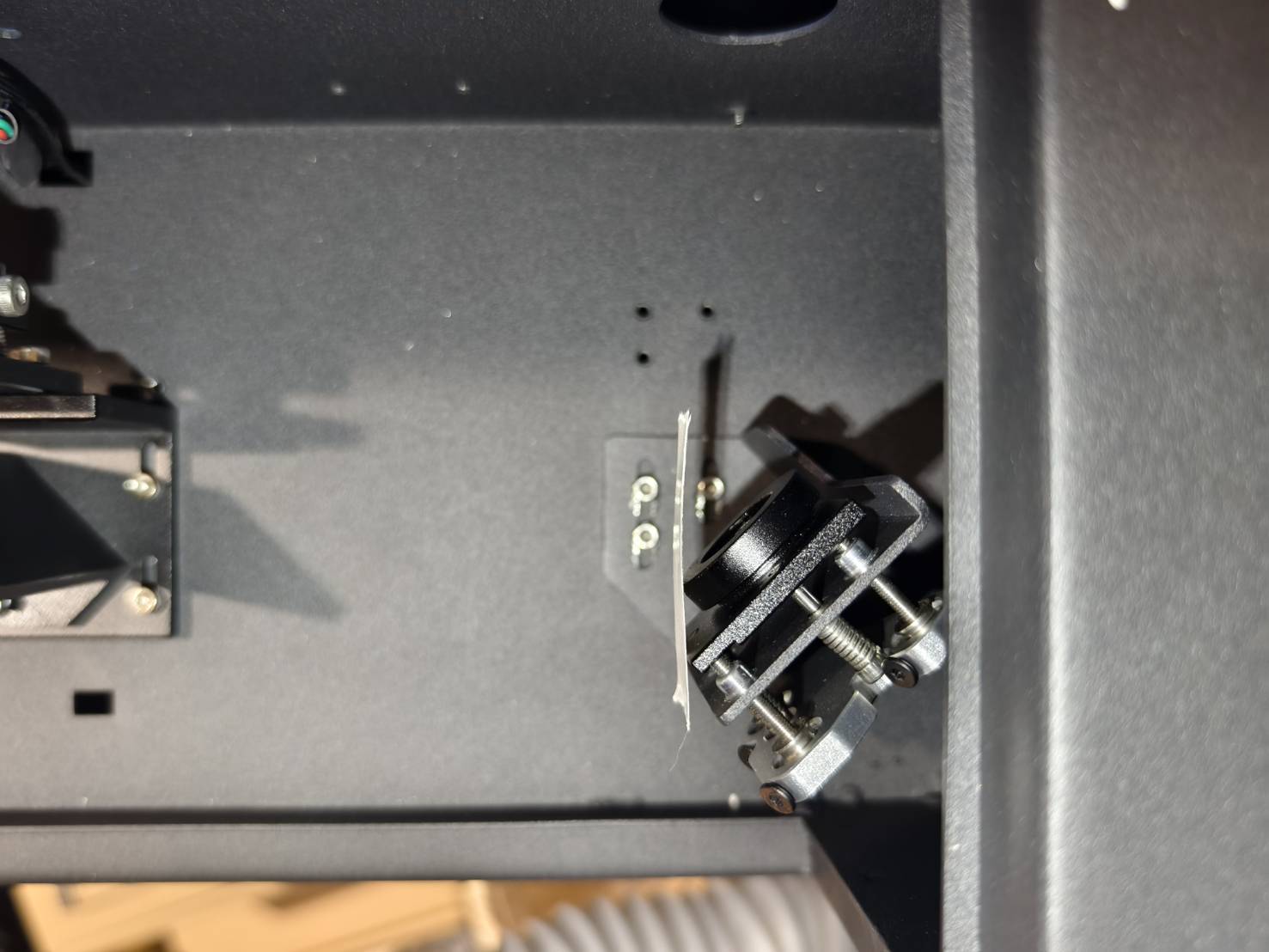

• Posizionare il nastro sul primo specchio, assicurandosi che sia perpendicolare al fascio.

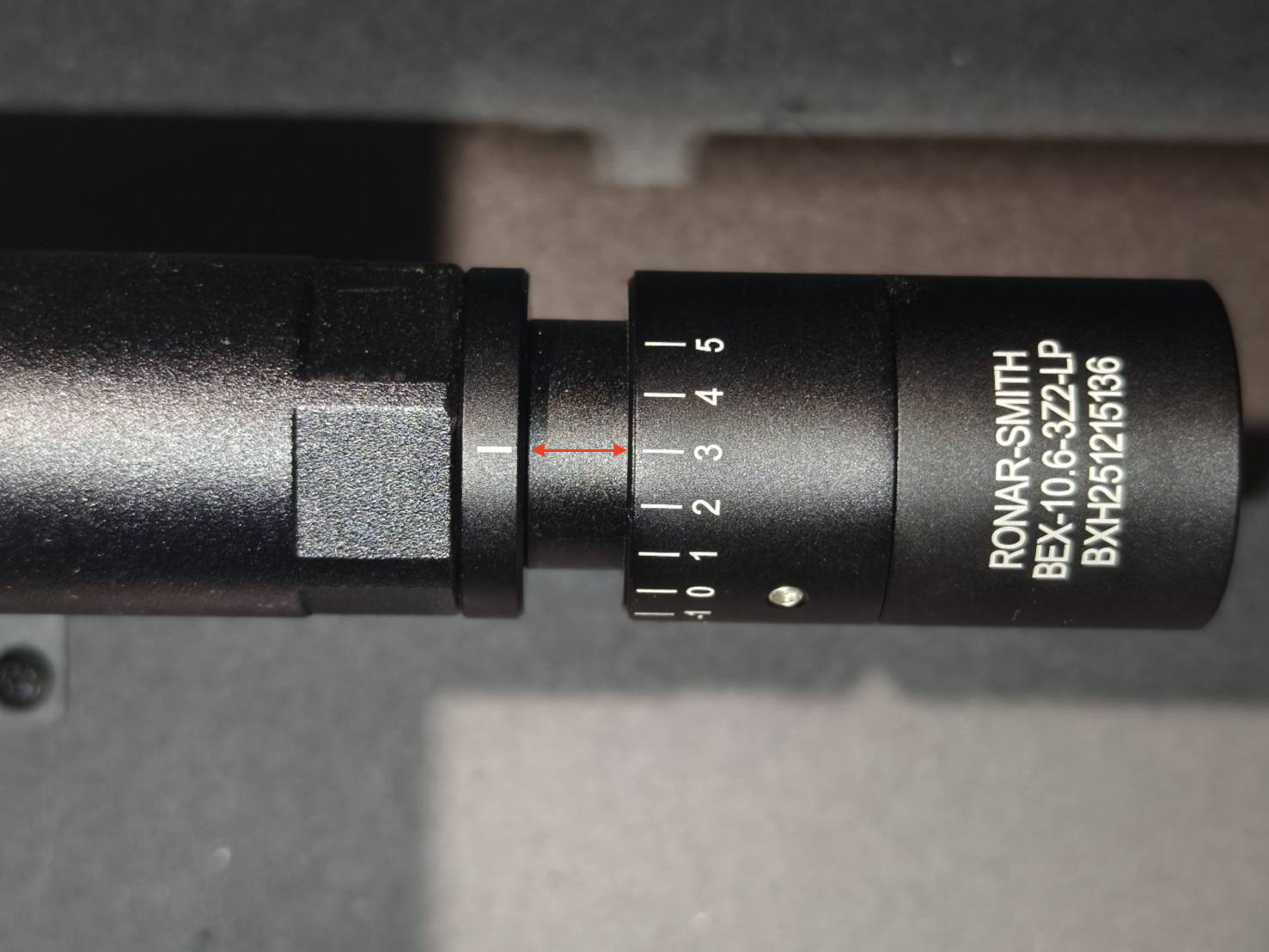

• Regolare l'espansore del fascio sul valore predefinito "3".

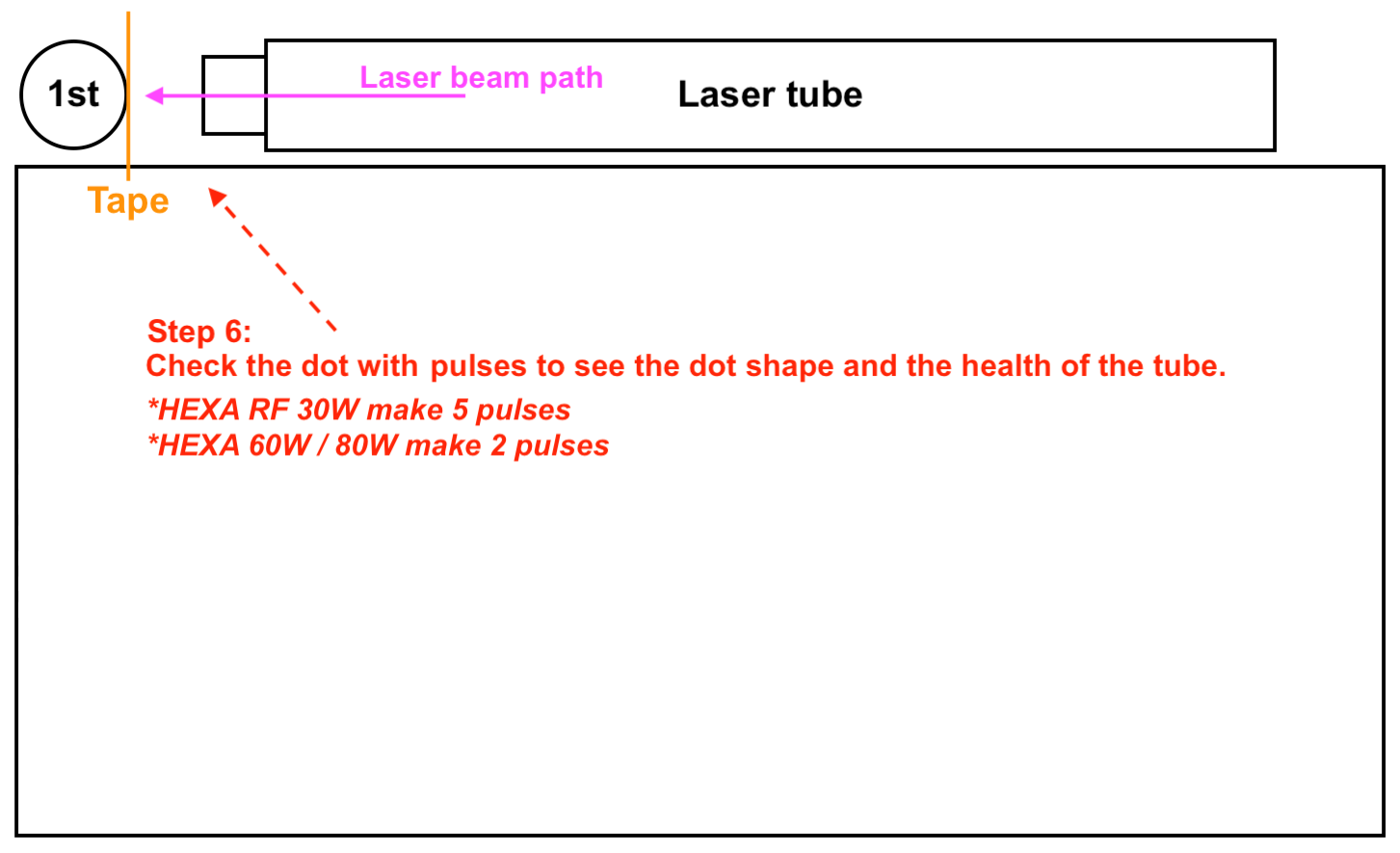

• Chiudere il coperchio posteriore ed eseguire un impulso laser.
  Per HEXA RF 30W, eseguire 5 impulsi.
  Per HEXA RF 60W/80W, eseguire 2 impulsi per evitare che il nastro biadesivo prenda fuoco.



• Dimostrazione

  (Per HEXA RF 30W, eseguire 5 impulsi. Per HEXA RF 60W/80W, eseguire 2 impulsi per evitare che il nastro biadesivo prenda fuoco.)



• Verificare i risultati.

  Esempi di risultati del test del nastro

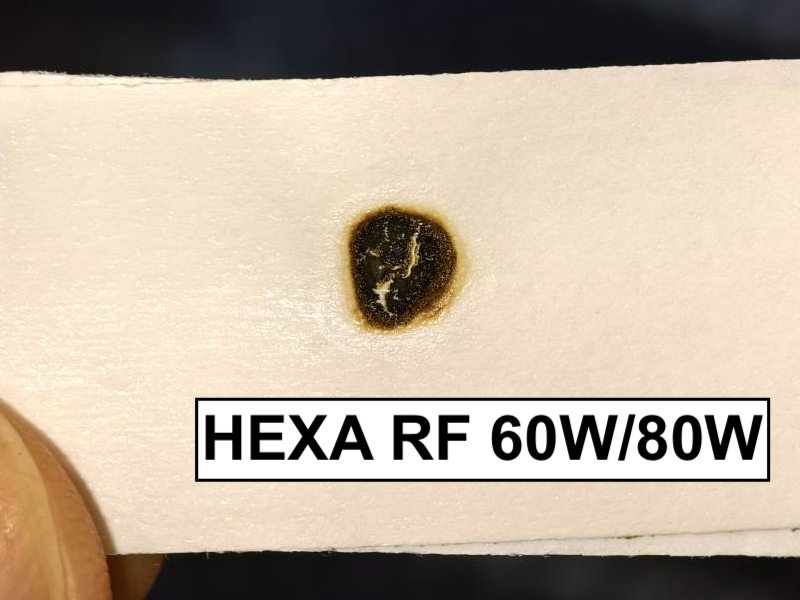

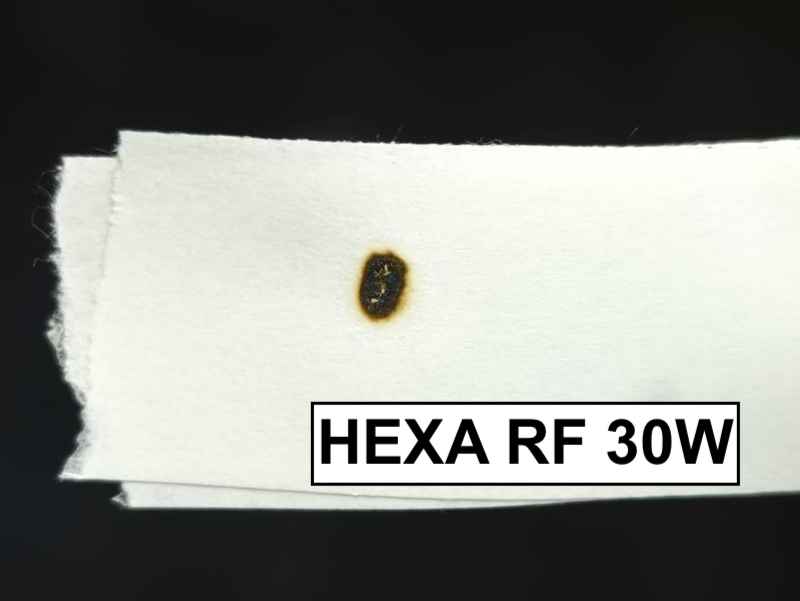

  Esempio corretto - Rotondo e nitido	Esempio errato - Debole, vuoto o irregolare

• Risultato corretto >> Passaggio 7

• Risultato errato o nessun segno >> Contattare l'assistenza clienti
  • Possibili cause:
    • Il tubo laser è danneggiato e deve essere sostituito.
    • L'alimentatore laser è danneggiato e deve essere sostituito.

1. Aprire il coperchio dello sportello.
2. Posizionare un pezzo di nastro biadesivo a doppio strato all'ingresso del terzo specchio.
3. Accedere alla modalità Azione e toccare 'Motori' (per rilasciare i motori).
4. Spostare la testa laser nell'angolo in basso a destra.
5. Assicurarsi che il laser rosso sia acceso.
6. Chiudere il coperchio dello sportello.
7. Eseguire 2 - 3 impulsi. (RF 30W x 3, RF 60W/80W x 2)
8. Verificare se il punto del laser rosso e il segno di bruciatura si sovrappongono.
9. Regolare il laser rosso se necessario.

Esempio corretto - Sovrapposti	Esempio errato - Non sovrapposti

Nota:
Se il punto rosso non cade sul nastro, significa che il percorso del laser rosso è troppo disallineato.
Potreste trovarlo sul secondo specchio; spostate il punto rosso sull'area riflettente dello specchio.

Se non riuscite a trovare il laser rosso, significa che il puntatore laser rosso è malfunzionante o troppo disallineato. Andate a questo link per ricalibrare il laser rosso.

Panoramica del passaggio:

Passaggi operativi:

1. Rimuovete il nastro e posizionate un nuovo pezzo di nastro biadesivo a doppio strato sul secondo specchio.
2. Spostate la testa laser nell'angolo in alto a sinistra.
3. Chiudete il coperchio della porta ed eseguite 2-3 impulsi. (RF 30W x 3, RF 60W/80W x 2)
4. Verificate visualmente se il laser rosso e il segno di bruciatura si sovrappongono.

Esempio corretto - Sovrapposti

Esempio errato - Non sovrapposti

• Risultato corretto - Sovrapposti >> Passaggio 9

• Risultato negativo - Non sovrapposti >> Passaggio 8.1

• Come allentare correttamente il fissativo delle viti: Per prima cosa, spruzzare alcol sulle viti per sciogliere il gel o la colla e attendere alcuni secondi, quindi utilizzare un cacciavite T8 per allentare le tre viti e il fissativo potrà essere rimosso.



• Dimostrazione (Si prega di notare che le viti nel video sono state allentate prima della registrazione.)

• Confermare la posizione del punto laser e le viti e le direzioni che devono essere regolate.

  Si prega di fare riferimento agli esempi seguenti per trovare il numero e il metodo di regolazione corrispondente:


• Per #1:
  Il punto laser rosso deve spostarsi verso in basso a destra per sovrapporsi.
  La vite in alto a sinistra deve essere ruotata in senso orario. Si prega di fare riferimento alla foto sottostante.




  Per #2:
  Il punto laser rosso deve spostarsi direttamente verso il basso per sovrapporsi.
  La vite in basso a sinistra deve essere ruotata in senso antiorario. Si prega di fare riferimento alla foto sottostante.





  Per #3:
  Il punto laser rosso deve spostarsi prima verso il basso, poi verso sinistra per sovrapporsi.
  La vite in basso a sinistra deve essere ruotata in senso antiorario per spostare il punto verso il basso.
  La vite in alto a destra deve essere ruotata in senso orario per spostare il punto verso sinistra.
  Si prega di fare riferimento alla foto sottostante.




  Per #4:
  Il punto laser rosso deve spostarsi verso destra per sovrapporsi.
  La vite in alto a destra deve essere ruotata in senso antiorario. Si prega di fare riferimento alla foto sottostante.





  Per #5:
  Il punto laser rosso deve spostarsi verso sinistra per sovrapporsi.
  La vite in alto a destra deve essere ruotata in senso orario. Si prega di fare riferimento alla foto sottostante.





  Per #6:
  Il punto laser rosso deve spostarsi prima verso destra, poi verso l'alto per sovrapporsi.
  La vite in alto a destra deve essere ruotata in senso antiorario per spostare il punto verso destra.
  La vite in basso a sinistra deve essere ruotata in senso orario per spostare il punto verso l'alto.
  Si prega di fare riferimento alla foto sottostante.




  Per #7:
  Il punto laser rosso deve spostarsi direttamente verso l'alto per sovrapporsi.
  La vite in basso a sinistra deve essere ruotata in senso orario. Si prega di fare riferimento alla foto sottostante.




  Per #8:
  Il punto laser rosso deve spostarsi verso l'alto a sinistra per sovrapporsi.
  La vite in alto a sinistra deve essere ruotata in senso antiorario. Si prega di fare riferimento alla foto sottostante.



• Dopo aver regolato le viti, reinstallare il supporto di fissaggio.

Panoramica del passaggio:

Passaggi operativi:

1. Rimuovere il nastro e posizionare un nuovo pezzo di nastro biadesivo a doppio strato all'ingresso del terzo specchio.
2. Spostare la testa laser nella posizione centrale sinistra.
3. Chiudete il coperchio della porta ed eseguite 2-3 impulsi. (RF 30W x 3, RF 60W/80W x 2)
4. Verificate visualmente se il laser rosso e il segno di bruciatura si sovrappongono.

Esempio corretto - Sovrapposti

Esempio errato - Non sovrapposti

• Risultato corretto - Sovrapposti >> Passaggio 10

• Risultato negativo - Non sovrapposti >> Passaggio 9.1

• Sul secondo specchio sono presenti tre viti; ruotandole in senso orario o antiorario si modifica il percorso del fascio.


• Per prima cosa, spruzzare alcol sui dadi per sciogliere il gel o la colla e attendere alcuni secondi, quindi utilizzare un cacciavite T8 per rimuovere le tre viti e il fissativo può essere rimosso.

• Dimostrazione

• Confermare la posizione del punto laser e le viti e le direzioni che devono essere regolate.
  Fare riferimento alla foto sottostante per individuare il numero corrispondente alla posizione del punto laser rosso.



• Per #1:
  Il punto laser rosso deve spostarsi in basso a destra per sovrapporsi.
  La vite in basso a destra deve essere ruotata in senso antiorario.
  Si prega di fare riferimento alla foto sottostante.





  Per #2:
  Il punto laser rosso deve spostarsi direttamente verso il basso per sovrapporsi.
  La vite in alto a destra deve essere ruotata in senso orario. Si prega di fare riferimento alla foto sottostante.





  Per #3:
  Il punto laser rosso deve spostarsi prima verso il basso, poi verso sinistra per sovrapporsi.
  La vite in alto a destra deve essere ruotata in senso orario per spostare il punto verso il basso.
  La vite in basso a sinistra deve essere ruotata in senso antiorario per spostare il punto verso sinistra.
  Si prega di fare riferimento alla foto sottostante.





  Per #4:
  Il punto laser rosso deve spostarsi verso destra per sovrapporsi.
  La vite in basso a sinistra deve essere ruotata in senso orario. Si prega di fare riferimento alla foto sottostante.




  Per #5:
  Il punto laser rosso deve spostarsi verso sinistra per sovrapporsi.
  La vite in basso a sinistra deve essere ruotata in senso antiorario.
  Si prega di fare riferimento alla foto sottostante.





  Per #6:
  Il punto laser rosso deve spostarsi prima verso destra, poi verso l'alto per sovrapporsi.
  La vite in alto a sinistra deve essere ruotata in senso orario per spostare il punto verso sinistra.
  La vite in basso a destra deve essere ruotata in senso antiorario per spostare il punto verso l'alto.
  Si prega di fare riferimento alla foto sottostante.





  Per #7:
  Il punto laser rosso deve spostarsi direttamente verso l'alto per sovrapporsi.
  La vite in basso a destra deve essere ruotata in senso antiorario per spostare il punto verso l'alto. Si prega di fare riferimento alla foto sottostante.





  Per #8:
  Il punto laser rosso deve spostarsi verso l'alto a sinistra per sovrapporsi.
  La vite in alto a destra deve essere ruotata in senso orario. Si prega di fare riferimento alla foto sottostante.





• Dopo aver regolato le viti, reinstallare il supporto di fissaggio.

• Utilizzare il link per scaricare il file e inciderlo/tagliarlo su acrilico trasparente da 3mm.


• Il cerchio dello strumento corrisponderà all'apertura nell'immagine sottostante.

• Se la macchina non è in grado di tagliare in qualsiasi area del piano di lavoro, è necessario realizzare uno strumento temporaneo.
  Utilizzare un pezzo di nastro adesivo trasparente e piegarlo per coprire la parte adesiva.
  Tracciare due linee come mostrato di seguito.


• L'intersezione delle linee sul nastro rappresenterà il centro dell'apertura circolare.
  (Si consiglia di contrassegnare due punti di riferimento come mostrato dai punti rossi sottostanti per allineare le linee sul nastro.)


• Una volta che lo strumento è pronto, spostare la testa laser nella posizione centrale.



• Utilizzare lo strumento per verificare l'allineamento verticale.
  Allineare il cerchio o il segno dello strumento con l'ingresso e verificare la posizione del punto laser rosso.

  Acrilico
  Esempio corretto		Esempio errato

  Nastro adesivo
  Corretto - Centrato	Errato - Non centrato

• Risultato corretto >> Passaggio 11

• Risultato errato >> Passaggio 10.1

• Allentare leggermente queste 4 viti; non rimuoverle o allentarle eccessivamente.

  • Dopo aver allentato le viti, è ora possibile spingere la testa laser verso l'interno o verso l'esterno.
    • Spingere verso l'esterno:



    • Spingere verso l'interno:



• Dopo aver spostato la testa laser, serrare nuovamente le viti.



• Si prega di eseguire Calibrazione della fotocamera in Beam Studio.
  (Questa operazione può essere eseguita come passaggio finale dopo aver completato tutte le regolazioni del percorso ottico.)


• Spostare la testa laser nella posizione centrale.



• Utilizzare lo strumento per verificare l'allineamento orizzontale.
  Allineare il cerchio o il segno dello strumento con l'ingresso e verificare la posizione del punto laser rosso.

  Acrilico
  Corretto - Centrato		Accettabile - Superiore	Errato - Inferiore

  Nastro adesivo
  Corretto - Centrato	Accettabile - Superiore	Errato - Inferiore

• Risultato buono o accettabile >> Passaggio 12

• Risultato errato >> Contattare l'assistenza clienti
  • Possibile causa: L'angolo del fascio laser è eccessivamente deviato e deve essere regolato verso l'alto o sostituito.

• Spostare la testa laser al centro del piano di lavoro e posizionare un foglio di carta sotto la punta dell'ugello.
  Regolare l'altezza del piano di lavoro in modo che la distanza tra la carta e la punta dell'ugello sia di circa 5mm - 10mm.



• Verificare se è visibile un punto laser rosso focalizzato o una luce rossa come mostrato nell'immagine sottostante.


  Risultato corretto - Centrato	Risultato errato - Nessun punto	Risultato errato - Non centrato

• Risultato corretto >> Passaggio 13

• Risultato errato >> Passaggio 12.1

• Questa fase illustra come regolare le viti sul terzo specchio per correggere il percorso ottico verticale dal terzo specchio alla piattaforma di lavoro. Correggere il percorso del fascio verticale regolando le viti sul terzo specchio.
  Sul terzo specchio sono presenti tre viti; ruotandole in senso orario o antiorario si modifica il percorso del fascio verticale, ovvero cambia la posizione del piccolo punto sul nastro.


• Imparare come allentare correttamente i dadi.
  Utilizzare le pinze per tenere ferma la vite, quindi utilizzare una chiave a doppia estremità per ruotare in senso antiorario e allentare il dado.


• Come determinare la posizione del punto laser?
  Se non è possibile vedere il punto focalizzato, osservare la luce rossa. L'area con intensità luminosa maggiore indica la posizione del punto laser.

  Esempio

  Come mostrato nell'immagine, la luce più intensa indica che il punto laser si trova in basso a sinistra.

  Per spostare il punto laser al centro, è necessario muoverlo verso l'alto e verso destra, pertanto si consiglia di ruotare la vite in alto a destra in senso orario.

  Dimostrazione

• Dopo aver regolato le viti, serrare il dado ruotandolo in senso orario.


• Regolazione completata, nessun problema >> Passaggio 13

• Indipendentemente dalle regolazioni effettuate, il punto laser non appare o non può essere centrato >>
  • Utilizzare il collegamento per la regolazione avanzata.
    >> Regolazione Avanzata del Percorso Ottico
  • Dopo la regolazione avanzata, tornare a Passaggio 12.1 per provare a regolare il punto rosso.

• Spostare la testa laser nell'angolo inferiore destro della piattaforma di lavoro e posizionare un foglio di carta sotto la punta dell'ugello.
  Regolare l'altezza del piano di lavoro in modo che la distanza tra la carta e la punta dell'ugello sia di circa 5mm - 10mm.



• Verificare se è visibile un punto laser rosso focalizzato o una luce rossa come mostrato nell'immagine sottostante.


  Risultato corretto - Centrato	Risultato errato - Nessun punto	Risultato errato - Non centrato

• Risultato corretto >> Passaggio 14

• Risultato errato >> Passaggio 13.1

• Questa fase illustra come regolare le viti sul terzo specchio per correggere il percorso ottico verticale dal terzo specchio alla piattaforma di lavoro. Correggere il percorso del fascio verticale regolando le viti sul terzo specchio.
  Sul terzo specchio sono presenti tre viti; ruotandole in senso orario o antiorario si modifica il percorso del fascio verticale, ovvero cambia la posizione del piccolo punto sul nastro.


• Imparare come allentare correttamente i dadi.
  Utilizzare le pinze per tenere ferma la vite, quindi utilizzare una chiave a doppia estremità per ruotare in senso antiorario e allentare il dado.


• Come determinare la posizione del punto laser?
  Se non è possibile vedere il punto focalizzato, osservare la luce rossa. L'area con intensità luminosa maggiore indica la posizione del punto laser.

  Esempio

  Come mostrato nell'immagine, la luce più intensa indica che il punto laser si trova in basso a sinistra.

  Per spostare il punto laser al centro, è necessario muoverlo verso l'alto e verso destra, pertanto si consiglia di ruotare la vite in alto a destra in senso orario.

  Dimostrazione

• Dopo aver regolato le viti, serrare il dado ruotandolo in senso orario.



• Regolazione completata, nessun problema >> Passaggio 14

• Indipendentemente dalle regolazioni effettuate, il punto laser non appare o non può essere centrato >>
  • Tornare a Passaggio 12.1 e assicurarsi che il punto laser sia esattamente al centro della piattaforma di lavoro.
  • Dopo la regolazione, passare direttamente a Passaggio 14.

• Posizionare un pezzo di nastro adesivo monostrato sulla punta dell'ugello, spostare la testa laser al centro della piattaforma di lavoro, chiudere il coperchio e attivare un impulso.




• Dimostrazione

• Rimuovere il nastro e verificare se il punto laser è rotondo.
  • Esempio corretto - Centrato e rotondo:
  •

  • Esempio accettabile - Rotondo ma leggermente decentrato:

  • Esempio non accettabile - Non rotondo:




• Risultato buono o accettabile >> Passaggio 15

• Risultato errato >> Passaggio 14.1

• Nessun segno di bruciatura >> Regolazione Avanzata del Percorso Ottico
  • Dopo la regolazione avanzata, tornare a Passaggio 14 per verificare nuovamente il punto laser.

• Determinare la posizione del punto verticale e individuare le viti corrispondenti e le direzioni di regolazione. Innanzitutto, è necessario comprendere l'intera area entro cui il punto può muoversi.
  In realtà, questo intervallo corrisponde esattamente all'area della punta dell'ugello. L'impronta sul nastro rappresenta quest'area.

• Successivamente, individuare il numero corrispondente alla posizione del vostro punto verticale.
• Diagramma:
• Quindi, utilizzare delle pinze per tenere ferma la vite, poi utilizzare una chiave a doppia estremità per ruotare il dado in senso antiorario per allentarlo.
  Utilizzare le pinze per tenere ferma la vite, quindi utilizzare una chiave a doppia estremità per ruotare in senso antiorario e allentare il dado.



• Dopo aver regolato le viti, è necessario applicare del nuovo nastro ed eseguire nuovamente gli impulsi per verificare la posizione del punto.




• Dimostrazione:



• Se questo metodo risulta difficile, è possibile utilizzare il punto rosso per avere un'idea generale della posizione effettiva del percorso ottico CO2, quindi eseguire gli impulsi.



• Dopo aver regolato le viti, serrare il dado ruotandolo in senso orario.


Panoramica del passaggio - In basso a destra

• Posizionare un pezzo di nastro a strato singolo sulla punta dell'ugello, spostare la testa laser nell'angolo in basso a destra della piattaforma di lavoro, chiudere il coperchio della porta ed emettere un impulso.



• Dimostrazione

• Rimuovere il nastro e verificare se il punto laser è rotondo.
  • Esempio corretto - Centrato e rotondo:
  •

  • Esempio accettabile - Rotondo ma leggermente decentrato:

  • Esempio non accettabile - Non rotondo:




• Risultato buono o accettabile >> Regolazione completata! (Se la testa laser è stata regolata in Passaggio 10.1, assicurarsi di eseguire Calibrazione della fotocamera.)

• Risultato errato >> Passaggio 15.1

• Nessun segno di bruciatura >> Regolazione Avanzata del Percorso Ottico
  • Dopo la regolazione avanzata, tornare a Passaggio 14 per verificare nuovamente il punto laser.

• Determinare la posizione del punto verticale e individuare le viti corrispondenti e le direzioni di regolazione. Innanzitutto, è necessario comprendere l'intera area entro cui il punto può muoversi.
  In realtà, questo intervallo corrisponde esattamente all'area della punta dell'ugello. L'impronta sul nastro rappresenta quest'area.

• Successivamente, trovare il numero simile alla posizione del punto verticale.
• Diagramma:
• Quindi, utilizzare delle pinze per tenere ferma la vite, poi utilizzare una chiave a doppia estremità per ruotare il dado in senso antiorario per allentarlo.
  Utilizzare le pinze per tenere ferma la vite, quindi utilizzare una chiave a doppia estremità per ruotare in senso antiorario e allentare il dado.



• Dopo aver regolato le viti, è necessario applicare del nuovo nastro ed eseguire nuovamente gli impulsi per verificare la posizione del punto.




• Dimostrazione:



• Se questo metodo risulta difficile, è possibile utilizzare il punto rosso per avere un'idea generale della posizione effettiva del percorso ottico CO2, quindi eseguire gli impulsi.



• Dopo aver regolato le viti, serrare il dado ruotandolo in senso orario.


• Ricontrollare il punto centrale Passaggio 14 Se il centro e l'angolo in basso a destra non possono essere centrati simultaneamente >>

• Raccogliere il nastro con i segni di bruciatura (Passaggio 16) Raccogliere i segni di bruciatura nelle seguenti posizioni.

• Posizionare del nastro biadesivo sul puntatore laser rosso, assicurandosi che sia perpendicolare al fascio, ed emettere 3 impulsi.
  Incollare i risultati su un foglio di carta e contrassegnare la posizione.




• Annotare le posizioni degli specchi e il numero di impulsi (come mostrato di seguito)


• Raccogliere i segni dal 1° al 2° specchio. Posizionare del nastro biadesivo sul 2° specchio, assicurandosi che sia perpendicolare al fascio, emettere 2 impulsi nell'angolo superiore sinistro e altri 2 impulsi nell'angolo inferiore sinistro.



• Annotare le posizioni degli specchi e il numero di impulsi (come mostrato di seguito)


• Raccogliere i segni all'ingresso dal 2° al 3° specchio. Posizionare del nastro biadesivo sul 3° specchio, assicurandosi che sia perpendicolare al fascio, emettere 2 impulsi al centro sinistra e altri 2 impulsi al centro destra.



• Annotare le posizioni degli specchi e il numero di impulsi (come mostrato di seguito)


• Raccogliere i segni sulla punta dell'ugello al centro. Posizionare un pezzo di nastro monostrato sulla punta dell'ugello, spostare la testa laser al centro del piano di lavoro ed emettere un impulso.




• Annotare le posizioni degli specchi e il numero di impulsi (come mostrato di seguito)


• Raccogliere i segni sulla punta dell'ugello nell'angolo inferiore destro. Posizionare un pezzo di nastro monostrato sulla punta dell'ugello, spostare la testa laser nell'angolo inferiore destro del piano di lavoro ed emettere un impulso.




• Annotare le posizioni degli specchi e il numero di impulsi (come mostrato di seguito)


• Raccogliere i segni all'ingresso del 3° specchio dall'alto sinistra all'alto destra. Posizionare del nastro biadesivo sul 3° specchio, assicurandosi che sia perpendicolare al fascio, emettere 2 impulsi sul lato superiore sinistro e altri 2 impulsi sul lato superiore destro.




• Annotare le posizioni degli specchi e il numero di impulsi (come mostrato di seguito)


• Raccogliere i segni all'ingresso del 3° specchio dal basso sinistra al basso destra. Posizionare del nastro biadesivo sul 3° specchio, assicurandosi che sia a 90 gradi rispetto al fascio, emettere 2 impulsi sul lato inferiore sinistro e altri 2 impulsi sul lato inferiore destro.




• Annotare le posizioni degli specchi e il numero di impulsi (come mostrato di seguito)


• Infine, scattare una foto ravvicinata del punto sulla punta dell'ugello.
