Test di Funzionamento del Pannello
Frequenza Consigliata
Una volta al mese
Preparazione
Nessuna
Fasi di Manutenzione

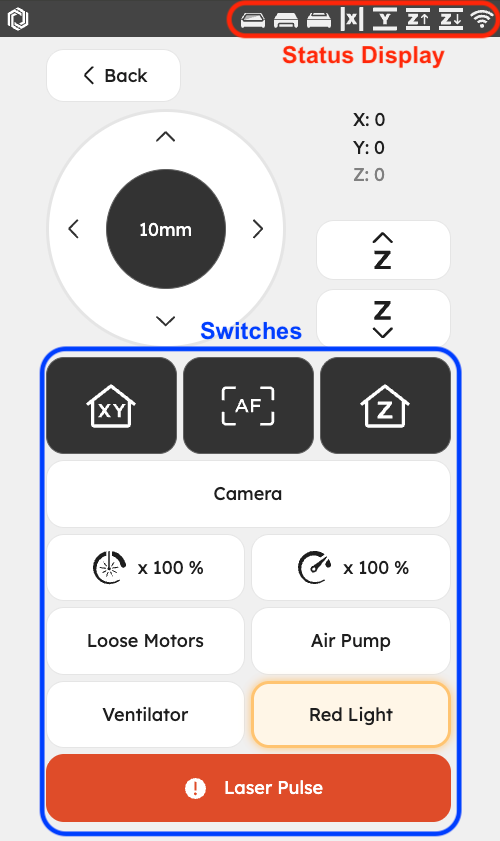

Dopo aver completato con successo l'homing, verificare i display di stato e gli interruttori ad eccezione di "Impulso Laser". I criteri sono i seguenti:
| Display di Stato | Metodo di Test | Icona |
|---|---|---|
| Coperchio Sportello | Aprire e chiudere il coperchio dello sportello |
|
| Cassetto | Aprire e chiudere il cassetto |
|
| Coperchio Posteriore | Aprire e chiudere il coperchio posteriore |
|
|
Asse X Interruttore di Fine Corsa |
Dopo aver toccato "Motori" per rilasciare i motori, spostare la testa laser all'estrema sinistra della macchina fino a sentire un clic. (Attivare l'interruttore) |
|
|
Asse Y Interruttore di Fine Corsa |
Dopo aver toccato "Motori" per rilasciare i motori, spostare la testa laser verso il retro della macchina fino a sentire un clic. (Attivare l'interruttore) |
|
|
Asse Z Superiore Interruttore di Fine Corsa |
Premere manualmente l'interruttore di fine corsa superiore nell'angolo in basso a destra fino a sentire un clic. (Attivare l'interruttore) |
|
|
Asse Z Inferiore Interruttore di Fine Corsa |
Premere manualmente l'interruttore di fine corsa inferiore nell'angolo in basso a destra fino a sentire un clic. (Attivare l'interruttore) |
|
Interruttori:
-
Homing: Verificare se la testa laser può tornare correttamente all'origine.
-
Autofocus: Verificare se la funzione di autofocus funziona correttamente.
-
Homing Asse Z: Verificare se il piano di lavoro può abbassarsi correttamente fino in fondo.
- Telecamera: Verificare se l'immagine della telecamera appare sullo schermo e spostare la testa laser per osservare se lo schermo si aggiorna mentre la telecamera si muove. (L'immagine della telecamera si aggiorna ogni 3 secondi.)
- Motori: Verificare se la testa laser può muoversi fluidamente lungo la guida lineare dell'asse X e le barre di guida dell'asse Y.
- Pompa dell'aria: Come mostrato nell'immagine sottostante, utilizzare un foglio di carta per verificare se l'aria fuoriesce dall'ugello laser.
- Ventola di scarico: Dopo averla attivata, si sentirà un suono di rotazione in accelerazione, simile a un aereo in decollo.
- Luce rossa: Assiste nella regolazione del percorso ottico e nella conferma dell'area di lavoro del processo.
Se si riscontrano anomalie, consultare il [Capitolo Risoluzione dei problemi] per le soluzioni.
Pulizia dello schermo
Frequenza Consigliata
Una volta ogni due settimane
Fasi di Manutenzione
Se lo schermo è sporco, spruzzare una piccola quantità di alcol su un panno per la pulizia e pulire delicatamente lo schermo.
Preparazione

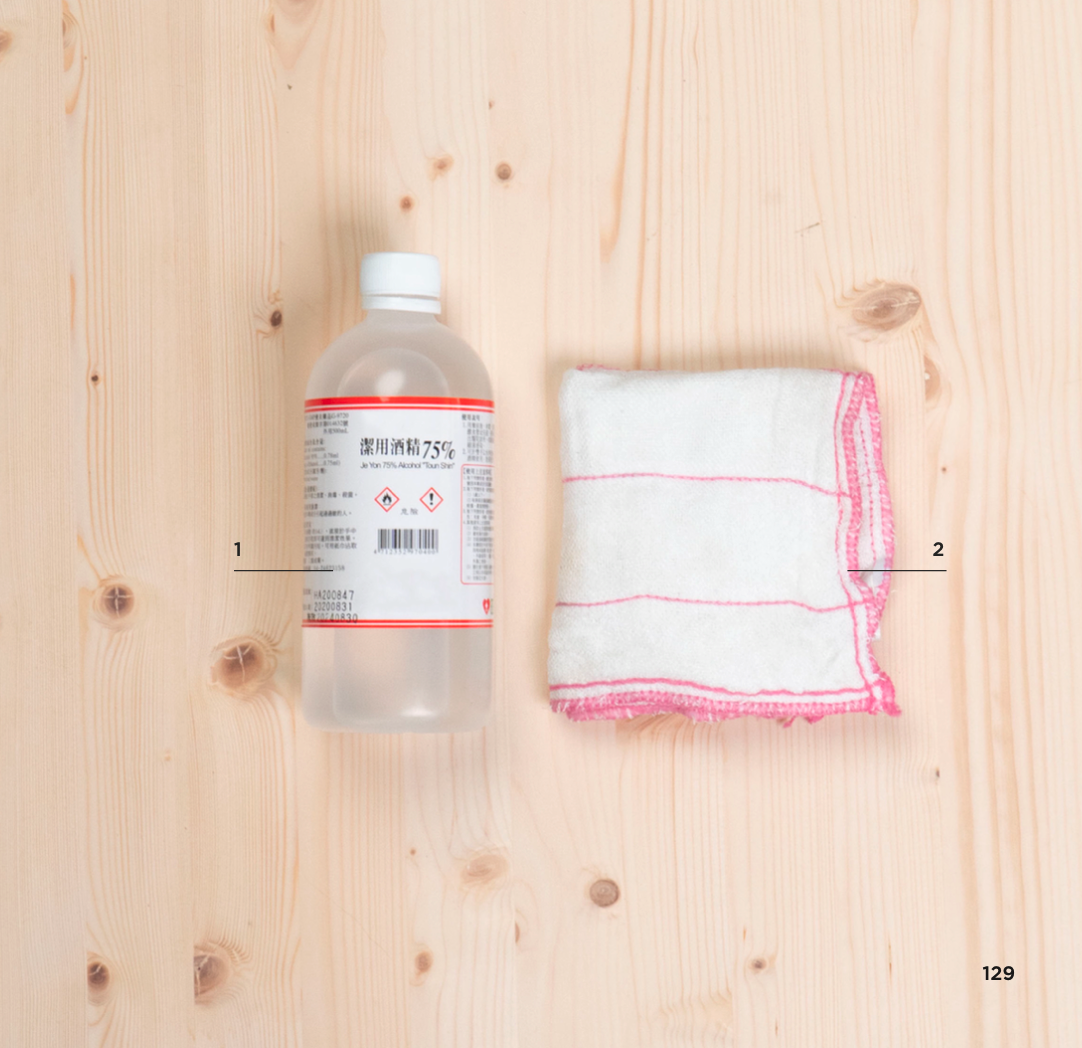

Articoli forniti dall'utente: alcol 75%~99%, panno per la pulizia
