Allineamento preciso (file di stampa UV)

Versione software supportata

Beam Studio v2.7.0 beta o successiva (Scarica)

Panoramica della funzione

L’allineamento preciso è pensato per le applicazioni che richiedono il taglio laser lungo il contorno di un disegno stampato.

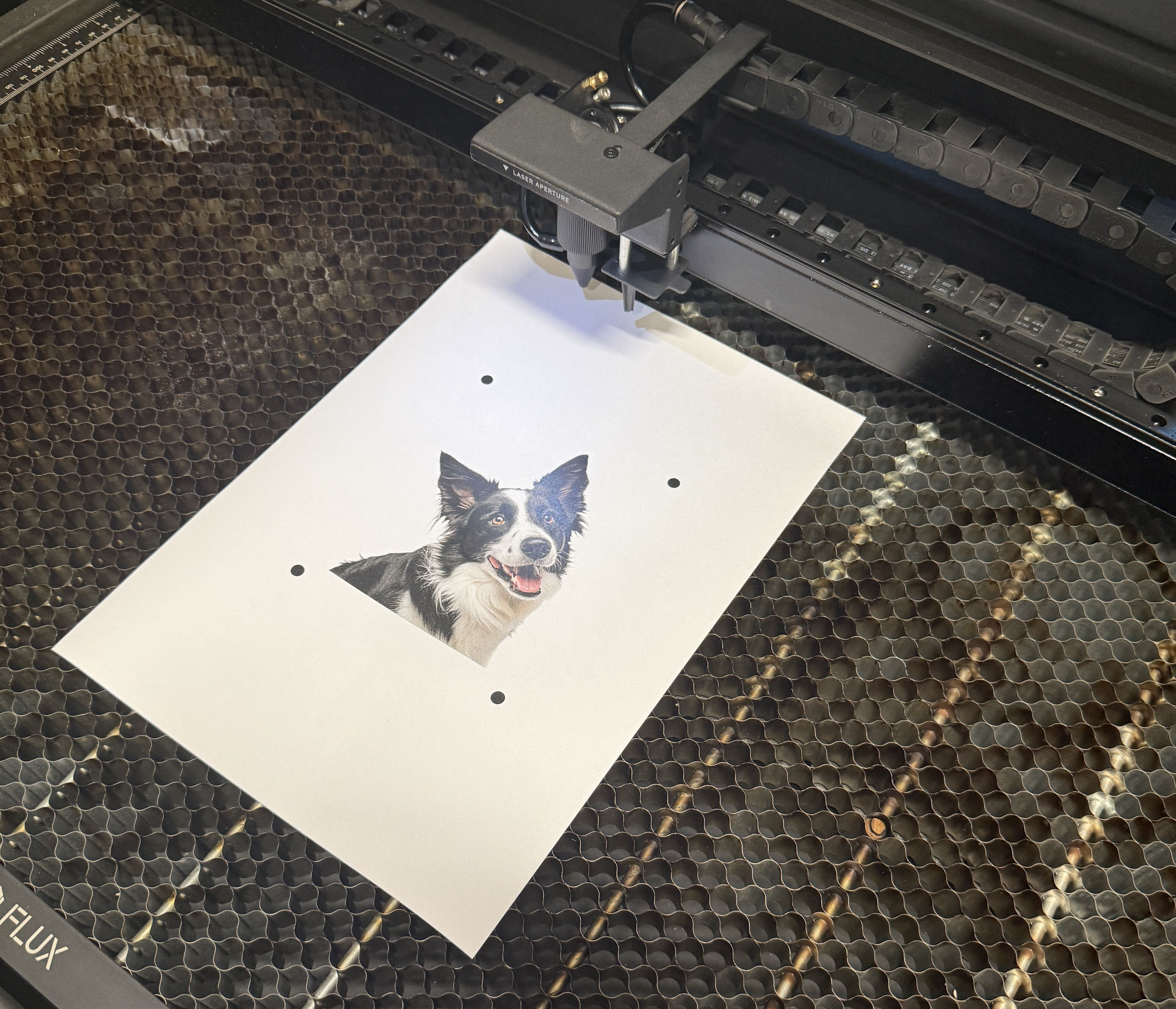

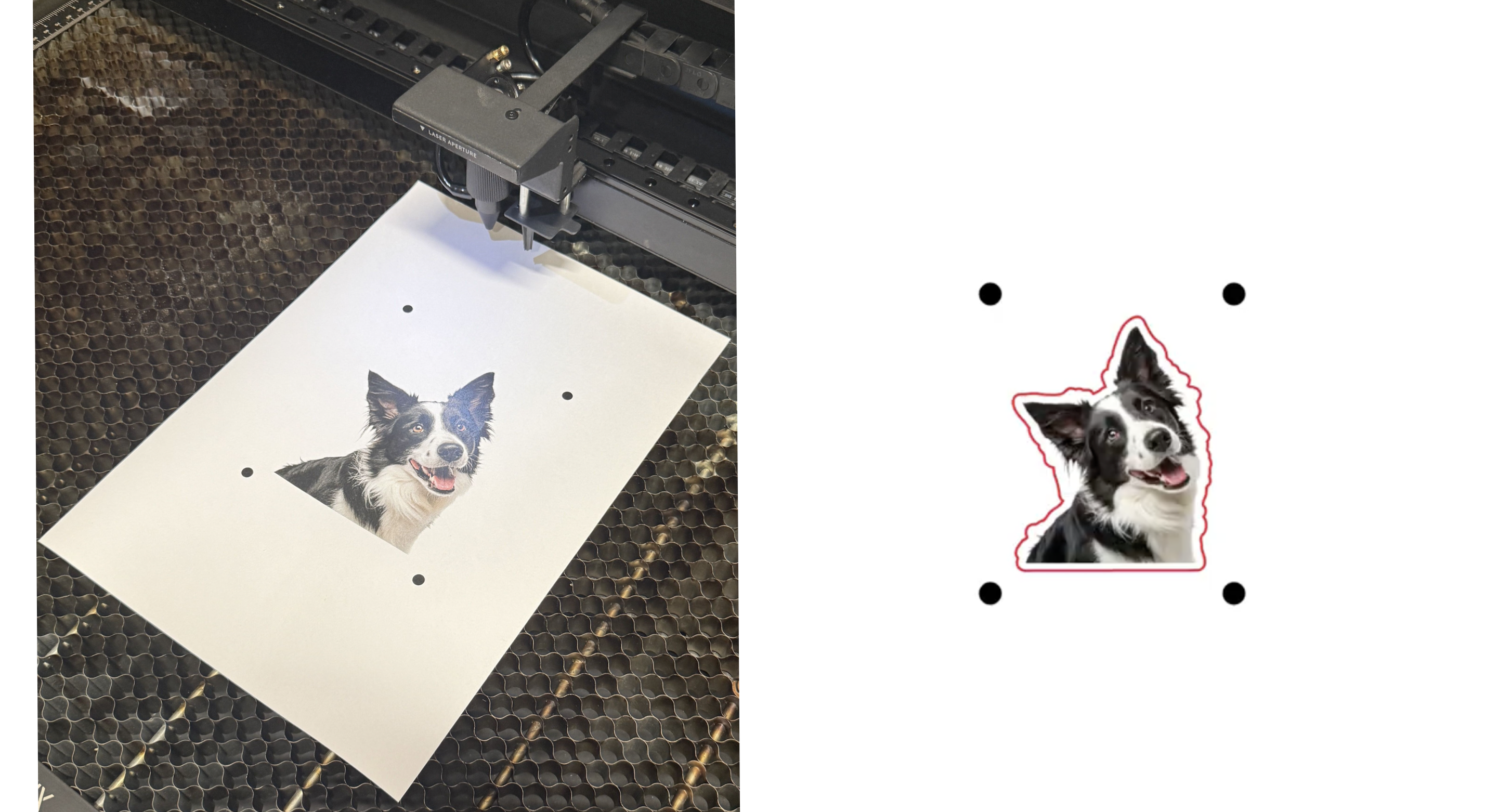

Beam Studio aggiunge indicatori di registro al file di stampa. Dopo aver posizionato il materiale stampato nella macchina laser, la fotocamera riconosce gli indicatori, corregge automaticamente la posizione e l’angolo effettivi del materiale e allinea il percorso di taglio al disegno stampato.

Anche se il materiale è leggermente spostato o ruotato, gli indicatori di registro consentono di correggere l’allineamento e ridurre lo scostamento tra il disegno stampato e la posizione di taglio. La funzione è adatta per adesivi, biglietti e altri progetti che richiedono il taglio del contorno dopo la stampa.

Come utilizzare l’allineamento preciso

1. Accedere a Preferenze > Modifica > Abilita file di stampa UV.

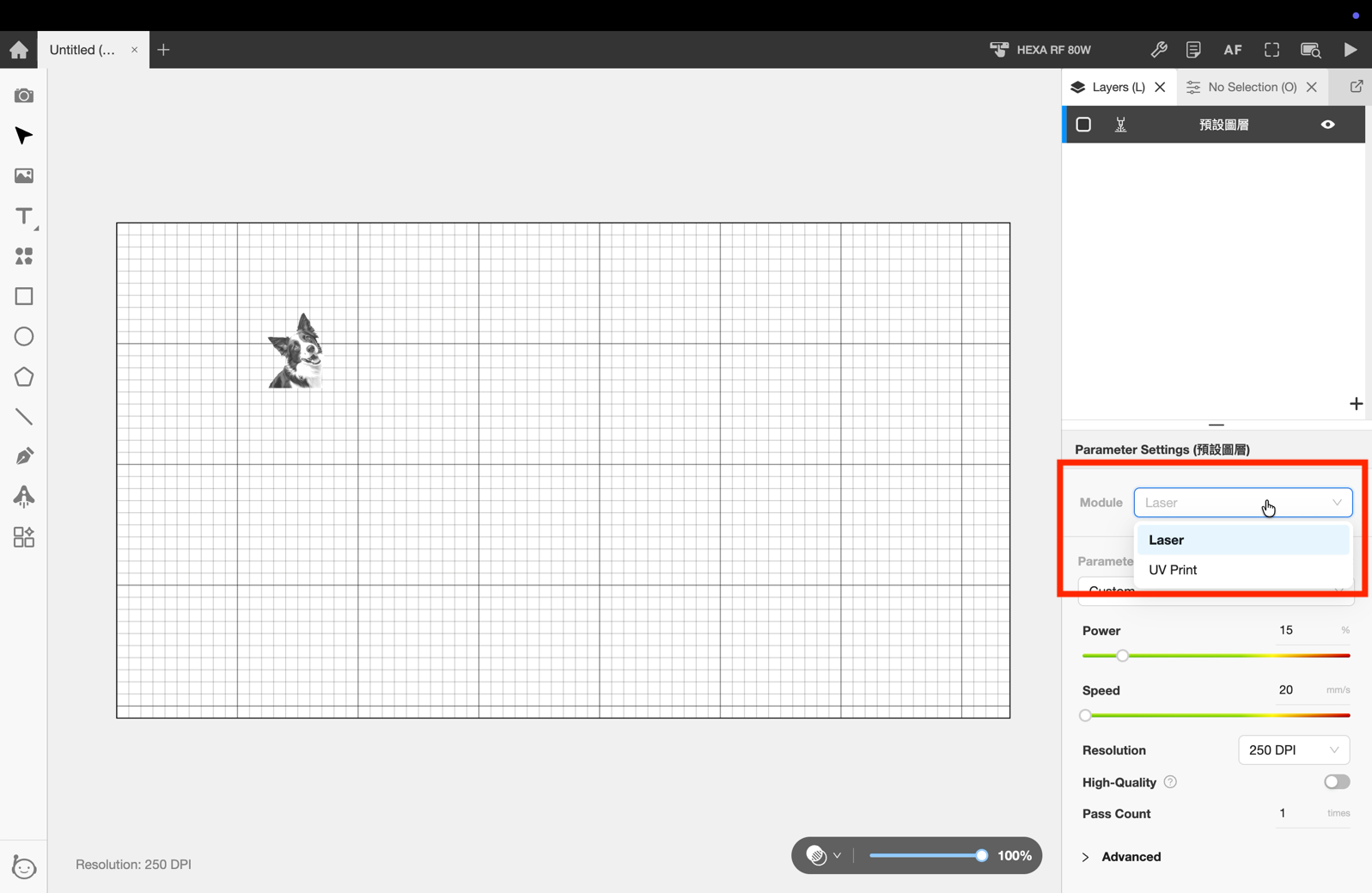

2. In Livelli, impostare il modulo su Stampa UV.

3. Accedere a Strumenti > Allineamento preciso.

4. Regolare la distanza di offset del contorno esterno.

5. Selezionare dimensioni e orientamento del PDF esportato.

6. Selezionare la matrice del disegno e regolare la spaziatura.

7. Esportare il file PDF per la stampa. (È possibile utilizzare direttamente questo file sulla stampante UV.)

8. Posizionare il materiale stampato nella macchina e impostare la messa a fuoco.

 9. Completare l’anteprima e l’allineamento, quindi fare clic su Fine.

10. Tornare all’area di lavoro e modificare i parametri del livello.
