5-5 Il materiale non può essere tagliato completamente

FLUX Support Team
  • Aggiornato
Descrizioni

Quando i materiali non possono essere tagliati completamente, ci sono molte possibilità che possono causare il problema, come la distanza focale errata, il percorso ottico disallineato, il declino del tubo laser... ecc.
Tuttavia, in base alla nostra esperienza, è SOLITAMENTE causato dal disallineamento del percorso ottico.

Si prega di seguire i passaggi seguenti per determinare la causa del problema.



Possibili cause

  1. Il percorso ottico (OPA) è disallineato.

  2. Distanza focale errata

  3. Gli specchi sono sporchi o danneggiati.

  4. La lente di messa a fuoco è sporca o danneggiata.

  5. Il sistema non funziona (Ri-aggiornare il firmware, ripristinare le impostazioni di fabbrica o riformattare la scheda SD).

  6. La potenza e la velocità sono impostate in modo errato nel software.

  7. Il tubo laser si è deteriorato.

  8. Il materiale è difficile da tagliare.

  9. L'alimentatore del laser (Laser PSU) non funziona correttamente.

  10. Il livello della piattaforma a nido d'ape non è orizzontale. (Meno probabile)



Elementi necessari

Gli strumenti necessari saranno menzionati in ogni passaggio, poiché alcuni passaggi potrebbero essere saltati.



Passo 0 - Seguire la lista di controllo durante l'esecuzione dei passaggi

Questa lista di controllo verrà utilizzata per registrare tutte le azioni intraprese in questo articolo. Dopo aver completato la lista di controllo, si prega di stamparla per salvarla come PDF e inviarla al proprio rivenditore o al supporto FLUX, se necessario. Queste informazioni saranno utili per risolvere il problema e circoscriverlo.
Si prega di fare riferimento al link: 6-3 Il taglio non ha attraversato il materiale (Beambox)



Passaggio 1 - Pulire tutti gli specchi e la lente di messa a fuoco

Gli specchi e la lente di messa a fuoco sporchi causeranno un indebolimento dell'emissione laser.



Passo 1.1 - Assicurarsi che i parametri siano impostati correttamente

A volte, le persone dimenticano di modificare i parametri sul pannello o in Beam Studio.



Passo 1.2 - Controllare la distanza di messa a fuoco

Una distanza di messa a fuoco errata influenzerà i risultati di taglio o incisione rendendoli inaccettabili.



Passo 1.3 - Controllare il percorso ottico

In base alla nostra esperienza, quando i materiali non possono essere tagliati, di SOLITO è causato dal disallineamento del percorso ottico.


Prima di passare al passo successivo, si prega di sapere che:
Tutti i passaggi successivi al Passaggio 1.3 si baseranno sul corretto allineamento del percorso ottico.
Se dopo aver letto l'articolo sopra menzionato non sei ancora in grado di confermare se il tuo percorso ottico è buono o meno, interrompi la lettura di questo articolo e contatta direttamente il tuo rivenditore locale o l'assistenza FLUX per ottenere aiuto.
(La raccolta di nastri sarà un'informazione chiave per individuare il problema dell'OPA.)



Passo 1.4 - Eseguire la stessa attività

  • Esegui lo stesso compito con lo stesso materiale e verifica se ora può essere tagliato.

Determina il tuo risultato e la prossima azione da intraprendere:

  • Sì, ora può essere tagliato >> Problema risolto



Passaggio 1.5 - Preparazione del materiale di prova

Per eseguire ulteriori test, prepara uno di questi due materiali come elencato di seguito.




Passaggio 2 - Test di taglio centrale

Stiamo per testare la capacità di taglio al centro del piano di lavoro.

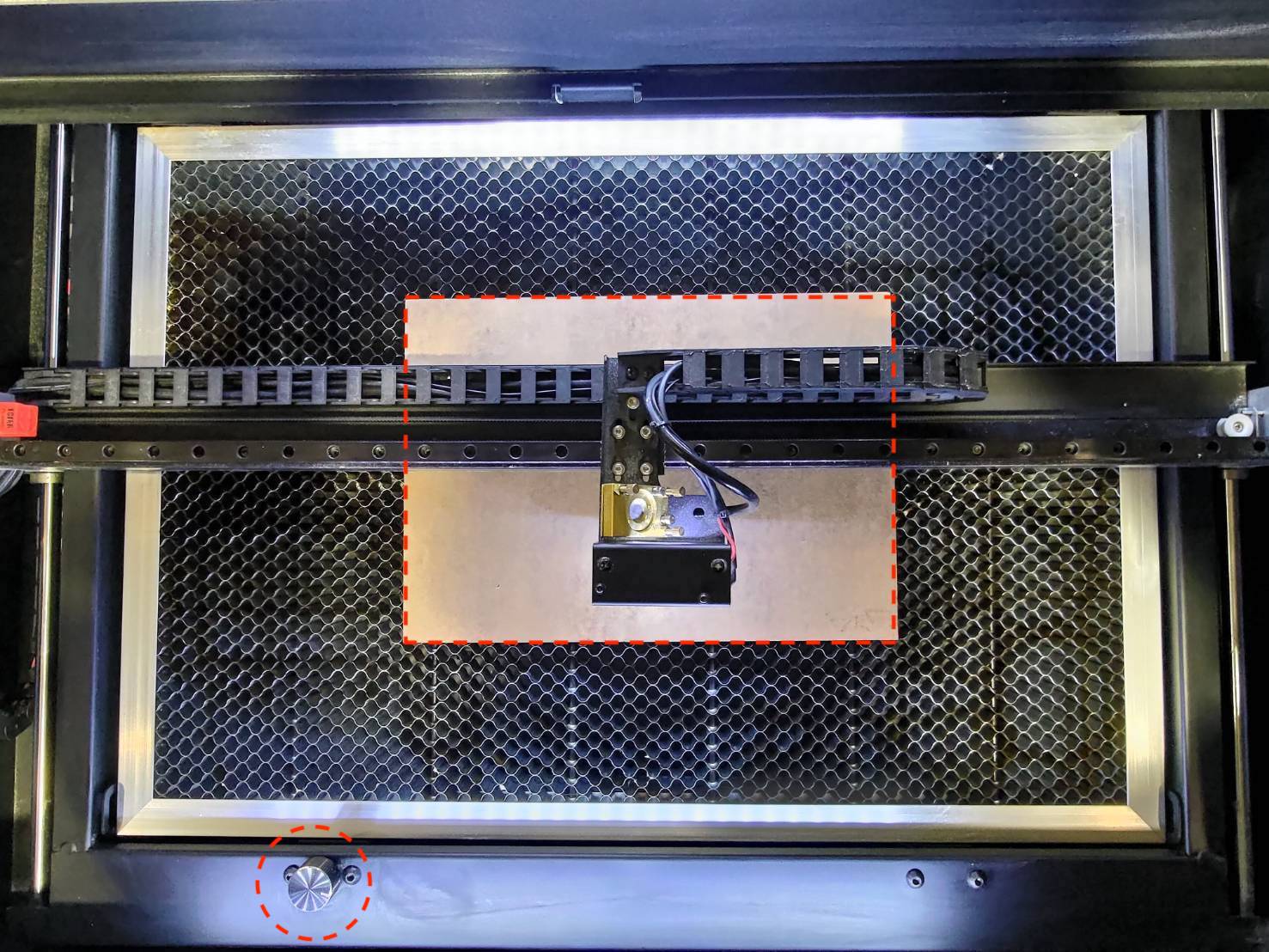

  • Posiziona il materiale preparato (acrilico o legno da 3mm) al centro del piano di lavoro e assicurati di mettere a fuoco.

  • Taglia il file di esempio in Beam Studio.
    Step


Determina il tuo risultato e la prossima azione da intraprendere:



Passo 2.1 - Ripristino alle impostazioni di fabbrica

A volte, un guasto del firmware può causare un'uscita anomala del laser.
Per evitare problemi di firmware, si prega di riavviare la macchina.

  • Ripristino alle impostazioni di fabbrica. (Macchina > Ripristino alle impostazioni di fabbrica)

  • Dopo il riavvio, tagliare nuovamente il file di esempio, come indicato in Passo 2.



Determina il tuo risultato e la prossima azione da intraprendere:



Passaggio 3 - Test di taglio in basso a destra

In questo passaggio, testeremo la capacità di taglio nell'area in basso a destra del piano di lavoro.

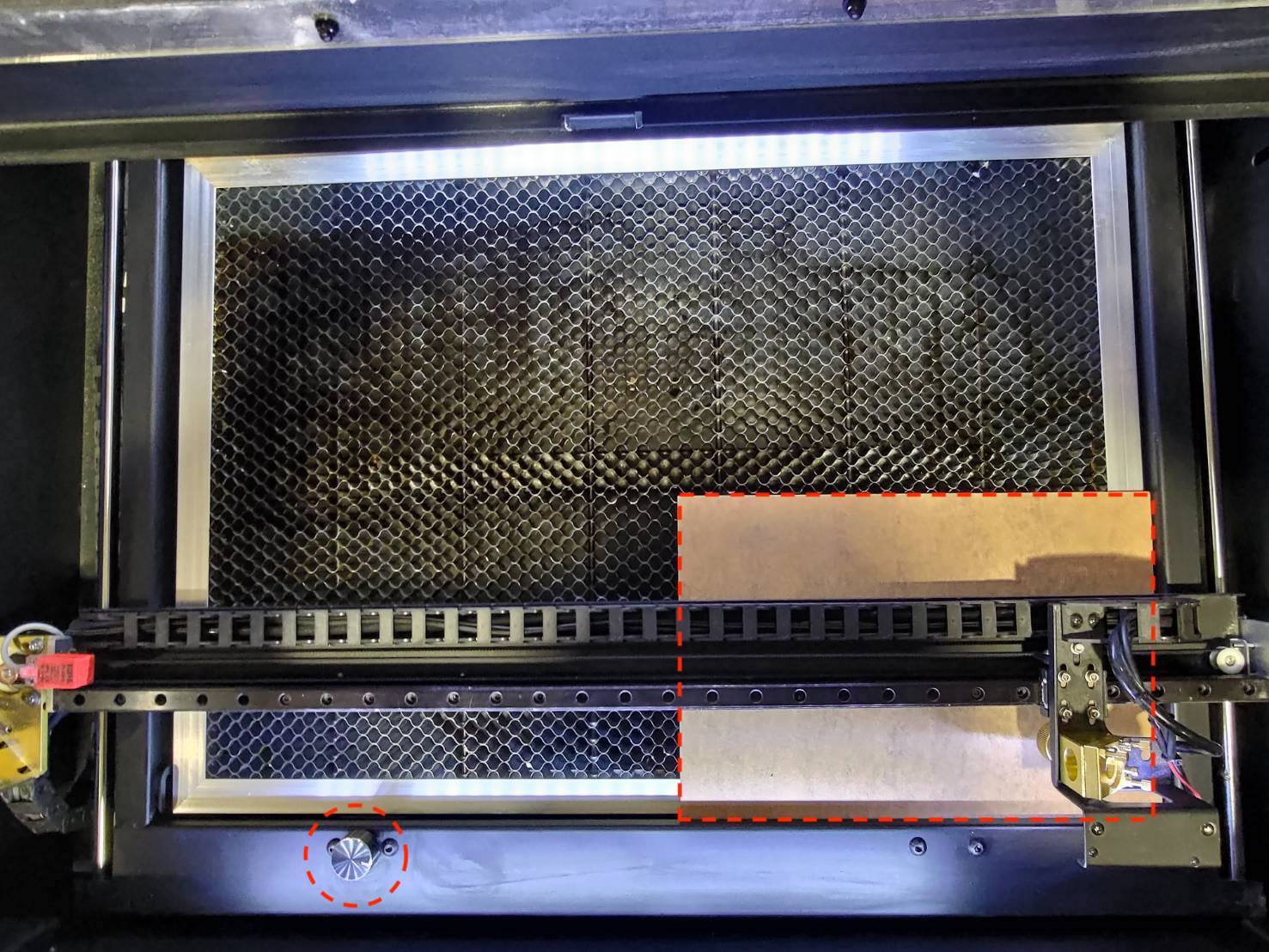

  • Posizionare il materiale preparato (acrilico o legno da 3 mm) nell'area in basso a destra del piano di lavoro e assicurarsi di mettere a fuoco.358165.jpg

  • Taglia il file di esempio in Beam Studio.
    Step


Determina il tuo risultato e la prossima azione da intraprendere:

  • Sì, può essere tagliato nell'area in basso a destra >> La macchina è considerata senza problemi >>
    Il problema potrebbe essere legato al materiale. Si prega di personalizzare i parametri.
    (Aumentare la potenza, ridurre la velocità o eseguire più volte)



Passo 3.1 - Ricontrollare il percorso ottico

In base alle condizioni della macchina, se il materiale può essere tagliato al centro, ma non nell'area in basso a destra, è probabile che il percorso ottico possa essere regolato e migliorato.

Si prega di tornare a Passo 1.3 - Controllare il percorso ottico. e assicurarsi che l'OPA sia ben allineato.

Se dopo aver letto l'articolo sopra menzionato non sei ancora in grado di confermare se il tuo percorso ottico è buono o meno, interrompi la lettura di questo articolo e contatta direttamente il tuo rivenditore locale o l'assistenza FLUX per ottenere aiuto.
(La raccolta di nastri sarà un'informazione chiave per individuare il problema dell'OPA.)



Determina il tuo risultato e la prossima azione da intraprendere:

  • Sì, ora può essere tagliato nell'area in basso a destra >> Problema risolto



Passo 4 - Aumentare la potenza e ridurre la velocità

Per circoscrivere il problema, controlleremo se aumentando la potenza e riducendo la velocità si può migliorare il risultato del taglio.

  • Beam Studio:
    Step


  • Aumentare la potenza predefinita del 20%.
    (Se il valore predefinito è 15%, allora 15% + 20% = verrà impostato il 35%)

  • Ridurre la velocità predefinita della metà.
    (Se il valore predefinito è 300mm/s, allora 300mm/s *0,5 = verrà impostato 150mm/s)

  • Eseguire la stessa attività e vedere come va.
    • Se l'ultima volta non è riuscito al centro, ritestare il centro.
    • Se l'ultima volta non è riuscito nell'area in basso a destra, ritestare l'area in basso a destra.



Determina il tuo risultato e la prossima azione da intraprendere:



Passaggio 5 - Segnalare al rivenditore locale o al supporto FLUX

  • Si prega di seguire le istruzioni nel link sottostante per segnalare correttamente un problema al rivenditore locale o al supporto FLUX. [Contatta il servizio clienti]
  • Assicurati di aver completato la lista di controllo e salvarlo come file PDF per poter condividere le proprie azioni.

Le informazioni raccolte, come foto o video che mostrano il problema con la macchina descritto in questo articolo, dovranno essere condivise con il rivenditore o con l'assistenza FLUX.





#END
