5-10 Nessuna emissione del raggio laser / Il laser non si attiva / Nessun impulso laser

Descrizione

La ragione per cui un laser non riesce a emettere può essere complessa. Potrebbe essere causato da un tubo laser deteriorato, da un alimentatore laser rotto (Laser PSU) o da un guasto del sistema...ecc.

Si prega di seguire i passaggi seguenti per risolvere il problema.

Possibili cause

Strumenti

Passo 1

Si prega di controllare il video qui sotto e determinare se il sintomo è simile a quello della vostra macchina.
(Se non c'è emissione laser quando Beambox è in funzione e produce un forte rumore di scoppio,
indica che il tubo è rotto.)

Determinare il risultato e la prossima azione da intraprendere:

Passo 2

Assicurarsi che le impostazioni di potenza e velocità siano corrette nel software.

Determinare il risultato e la prossima azione da intraprendere:

Passo 2.1

Raddoppiare le impostazioni di potenza, avviare l'attività e verificare se il laser emette.
(Ad esempio, se la potenza è originariamente del 15%, aumentarla al 30% e avviare l'attività.)

Determinare il risultato e la prossima azione da intraprendere:

Passo 3

Spegnere la macchina.

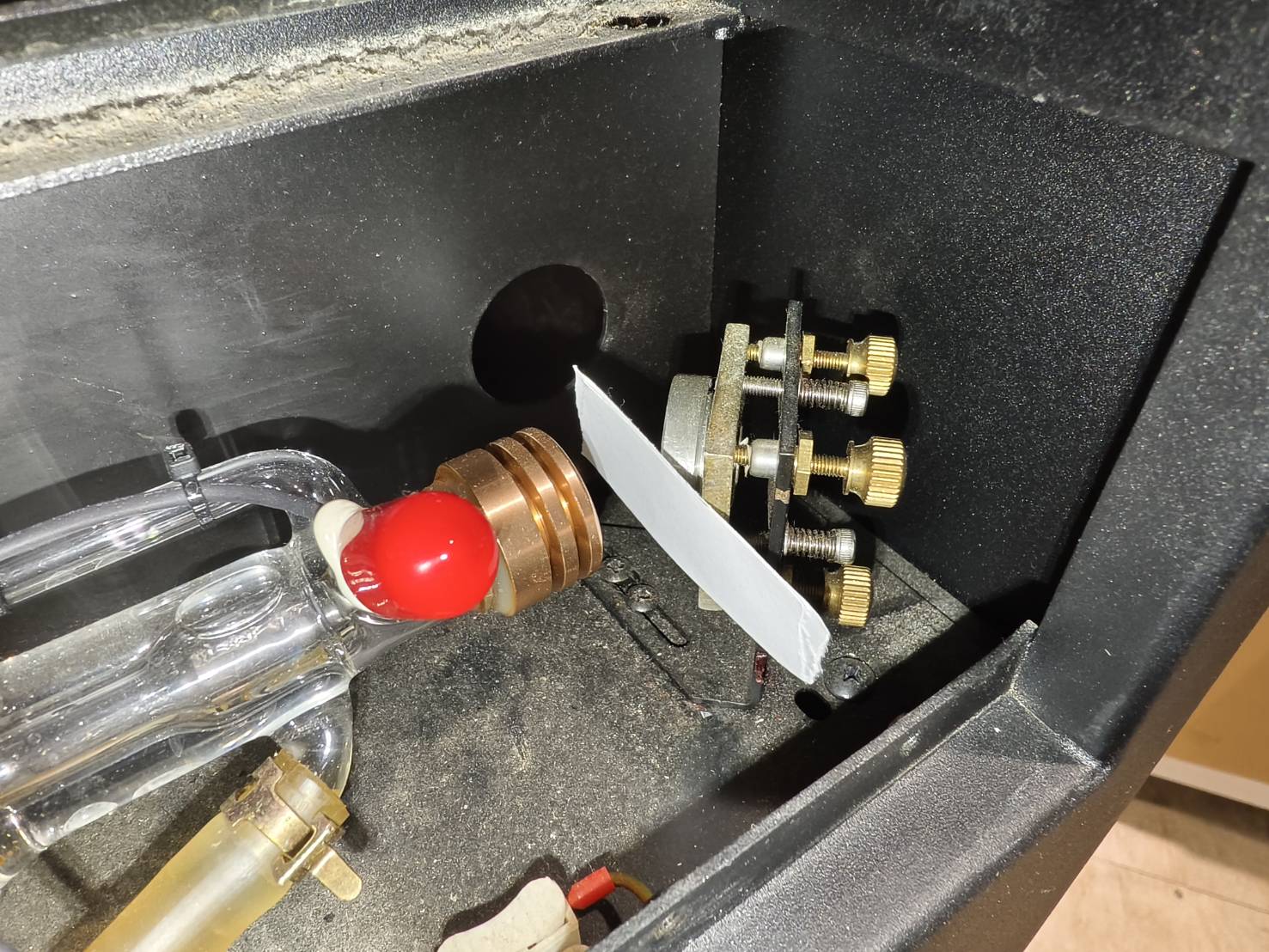

Aprire il coperchio posteriore e posizionare un nuovo nastro biadesivo sul primo specchio.
Dopo aver posizionato il nastro, andare al Passo 3.1.

• Utilizzare il cacciavite a croce per svitare la vite sopra la ventola sul retro della macchina, dopodiché il coperchio posteriore può essere aperto.





• Posizionare il nastro sullo specchio in modo che formi un angolo di 90 gradi rispetto al raggio laser.





• Chiudere il coperchio posteriore.


Passo 3.1

Effettuare 5 impulsi e verificare se il nastro presenta un segno di bruciatura.
(Si prega di fare riferimento agli esempi per determinare il risultato del nastro.)

A. Accendere la macchina.
B. Chiudere il coperchio.
C. Entrare in modalità Manutenzione e attendere il completamento del processo di homing.
D. Individuare il pulsante Impulso.
E. Una pressione = un impulso, due pressioni = due impulsi e così via.
F. Controllare il nastro
⚠︎ Si prega di effettuare sempre gli impulsi con il coperchio chiuso.

Esempi di Risultati del Nastro

Esempio Buono - Rotondo e Forte	Esempio Cattivo - Debole, Cavo o Non Rotondo

Determinare il risultato e la prossima azione da intraprendere:

Passo 4

Spegnere la macchina.

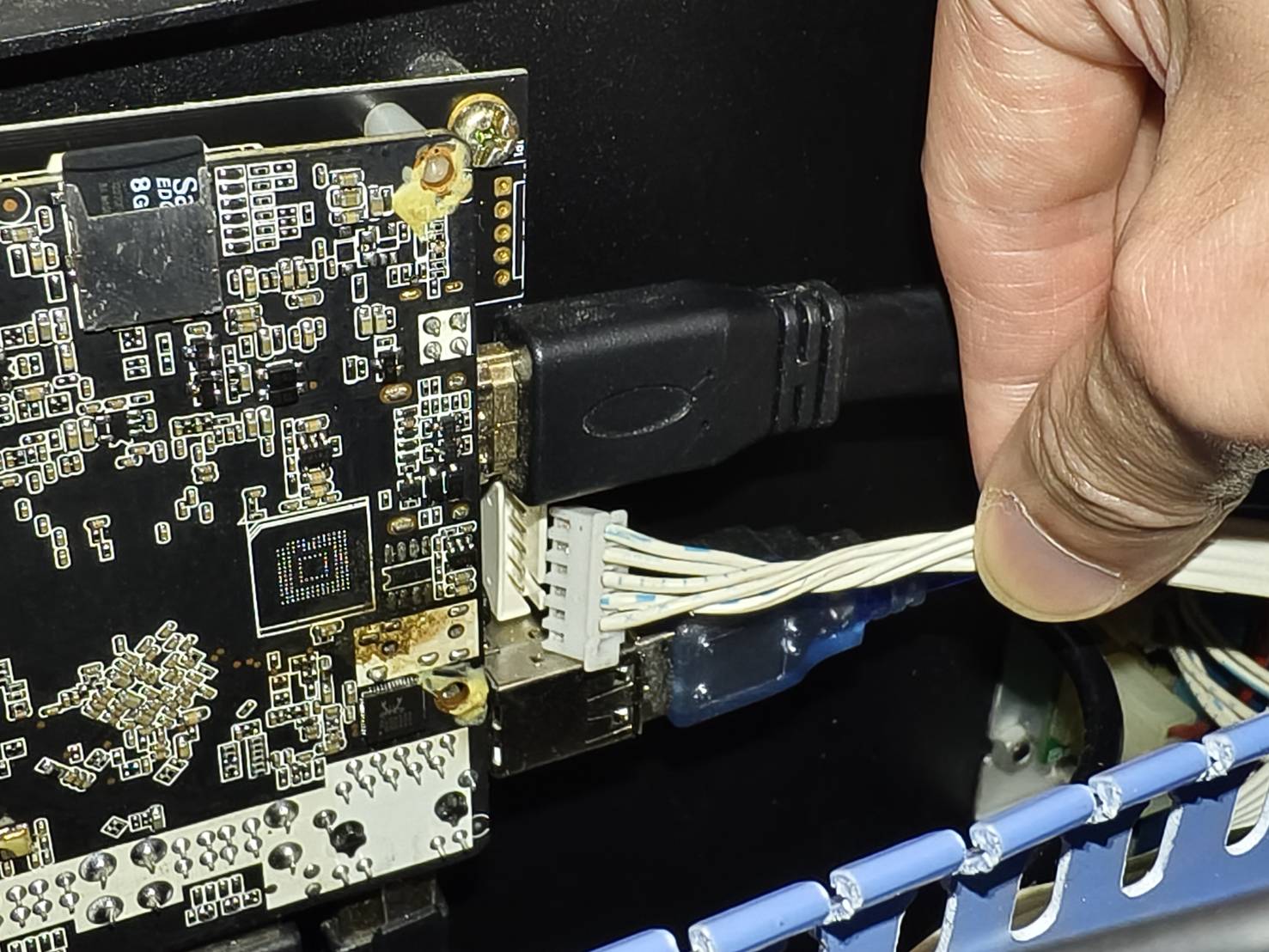

Aprire il coperchio laterale per raggiungere la scheda madre e scollegare il cavo di controllo del laser.
Dopo aver scollegato il cavo, andare al Passo 4.1.

• Aprire il coperchio laterale.




• Per la scheda madre V18 di colore verde, il cavo di controllo del laser è come di seguito.





• Per la scheda madre V22/V23 di colore nero, il cavo di controllo del laser è come di seguito.




Passo 4.1

Si prega di indossare guanti di gomma prima della prossima azione.
Accendere la macchina. Premere il pulsante di forza del laser due volte o tenerlo premuto per 1-2 secondi con una penna o una matita e verificare l'output del laser sul nastro.
(Si prega di fare riferimento agli esempi per determinare il risultato del nastro.)

Determinare il risultato e la prossima azione da intraprendere:

Passo 4.2

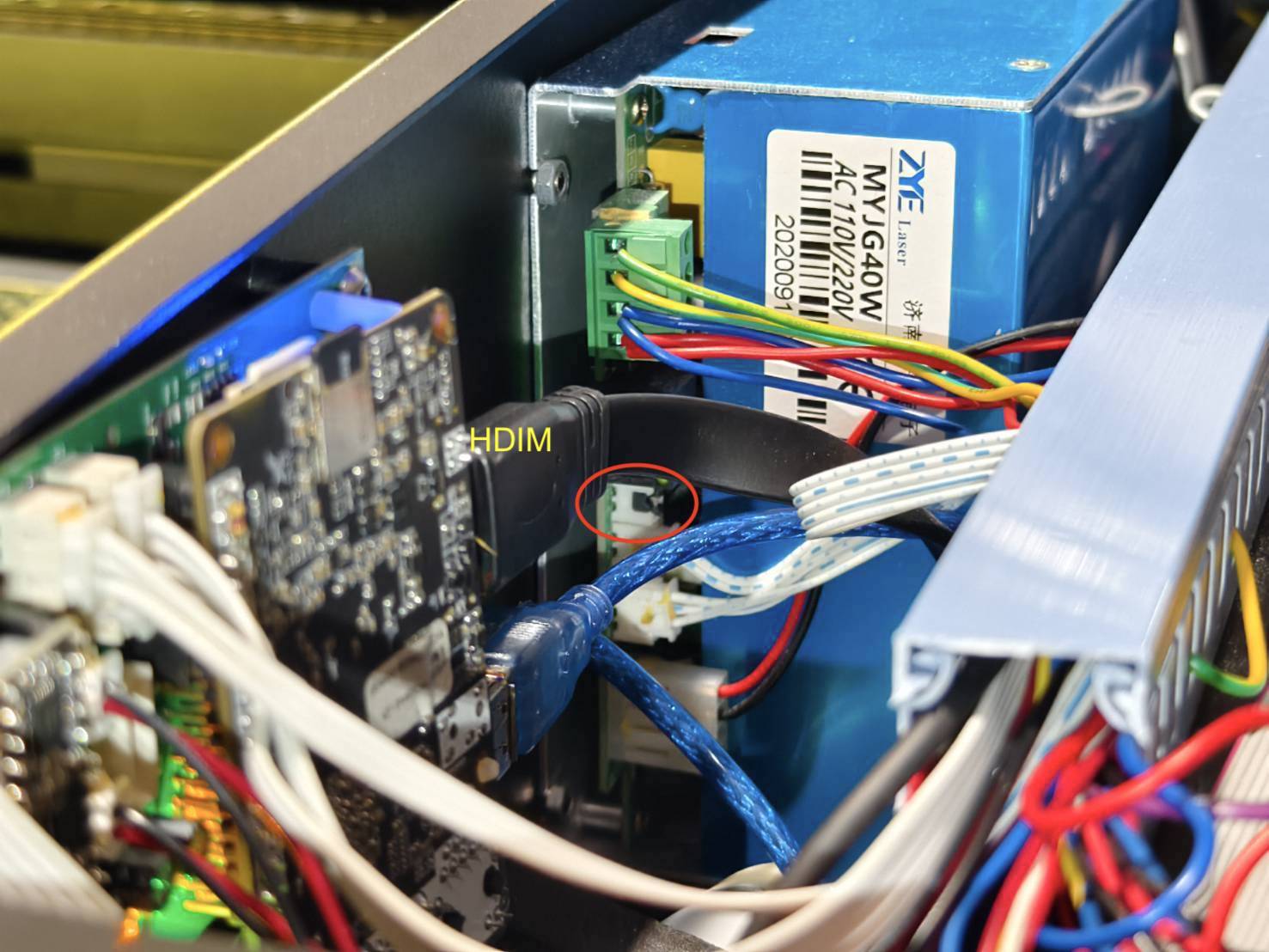

Spegnere la macchina e verificare se il piccolo jumper nero è inserito correttamente.
(Il cavo HDMI può essere rimosso se si ritiene che interferisca.)

Determinare il risultato e la prossima azione da intraprendere:

Passo 5

• Reinserire il cavo di controllo del laser.
  • Posizione del cavo di controllo del laser per la scheda madre V18 di colore verde


• • Posizione del cavo di controllo del laser per la scheda madre V22/V23 di colore nero.


• Accendere la macchina e ripristinare le impostazioni di fabbrica.
  Fare riferimento all'articolo, 5-18 Ripristino alle impostazioni di fabbrica.


• Dopo il ripristino, si prega di andare a Passo 5.1.

Passo 5.1

Utilizzare un nuovo nastro a 2 strati e effettuare 5 impulsi per vedere se il nastro presenta un segno di bruciatura.
(Si prega di fare riferimento agli esempi per determinare il risultato del nastro.)

Determinare il risultato e la prossima azione da intraprendere:

Passaggio 6

• Utilizzare un nuovo nastro a 2 strati e posizionarlo sul primo specchio.




• Aumentare il tasso di potenza a x1.5 e effettuare 5 impulsi per vedere se il segno di bruciatura diventa più intenso.
  (Si prega di fare riferimento agli esempi per determinare il risultato del nastro.)




Determinare il risultato e la prossima azione da intraprendere:

Contattare l'assistenza clienti

Si prega di seguire le istruzioni nel link sottostante per segnalare correttamente un problema al rivenditore locale o all'assistenza FLUX. [Contattare il servizio clienti]

*Le informazioni raccolte, come foto o video che mostrano il problema della macchina in questo articolo, dovranno essere condivise con il rivenditore o l'assistenza FLUX.
