5-12 Problema di allineamento della fotocamera

Se i risultati di incisione effettivi differiscono da quelli mostrati nell'anteprima della fotocamera del software, si prega di verificare quanto segue:

1. Correzione del piano focale

Assicurarsi che la sonda di messa a fuoco entri in contatto con la superficie dell'oggetto quando viene abbassata. L'altezza della piattaforma deve essere regolata ogni volta che un nuovo materiale viene posizionato sulla superficie. Se si utilizza un accessorio di messa a fuoco automatica, assicurarsi che la testa del laser sia all'altezza corretta.

2. Altezza dell'oggetto

Quando si effettua l'anteprima su un oggetto spesso, anche il lato dell'oggetto potrebbe essere catturato, causando un'immagine confusa.

3. Calibrazione della fotocamera

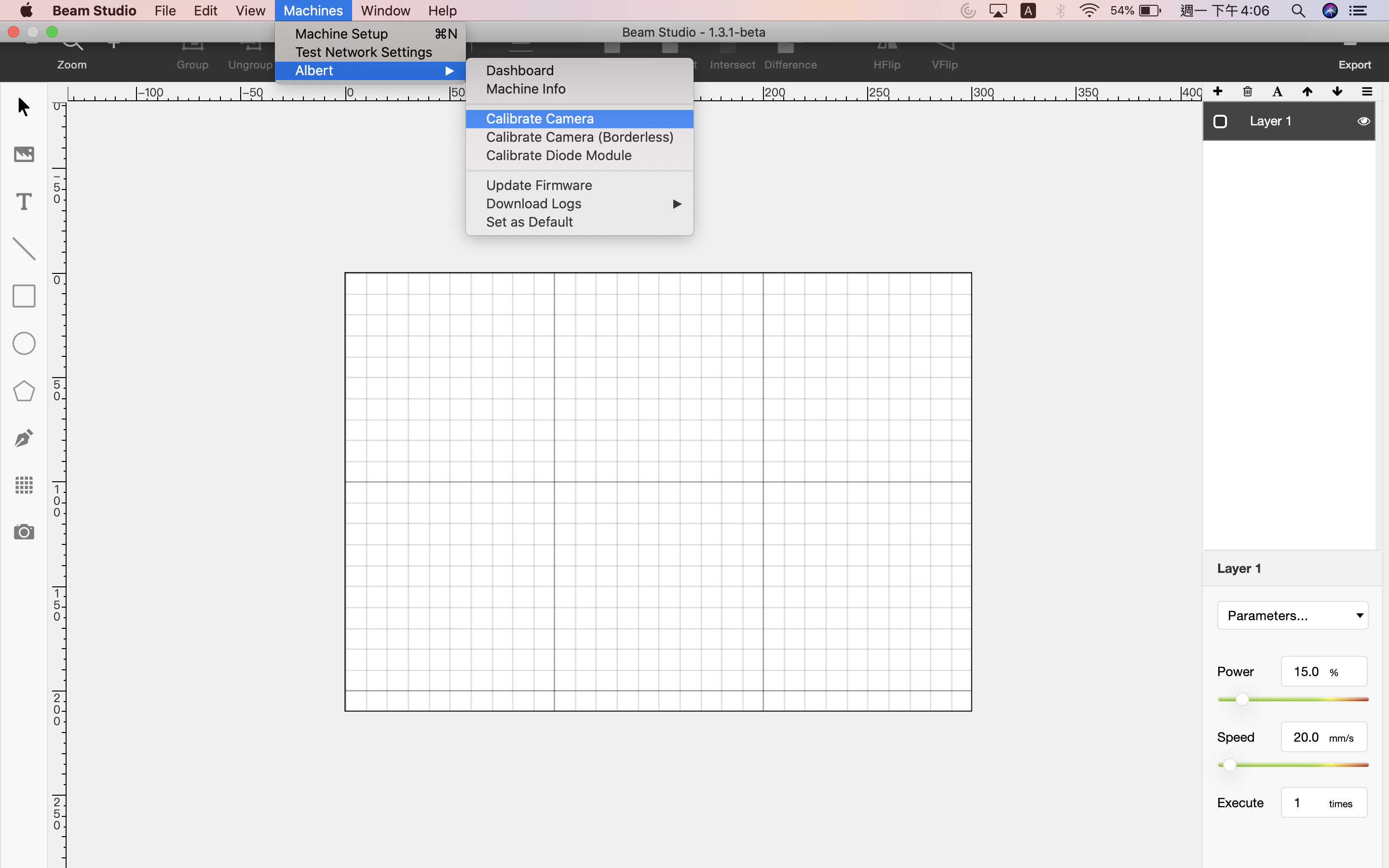

Beam Studio > Menu > Macchina > Seleziona macchina > Calibrazione fotocamera

Assicurarsi di regolare la messa a fuoco prima di iniziare l'incisione.

Verificare inoltre che la sonda di messa a fuoco sia utilizzata correttamente per una messa a fuoco precisa.

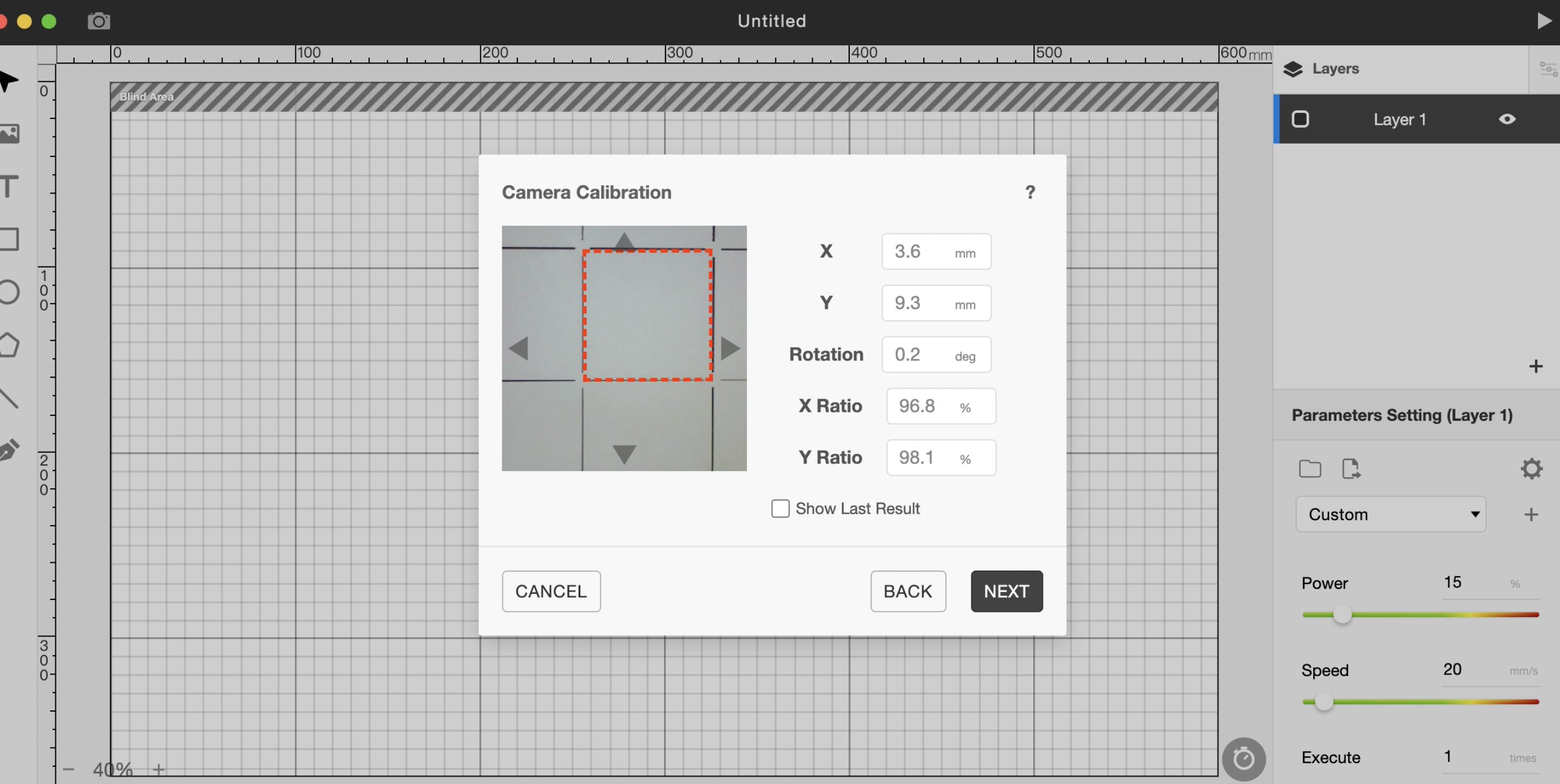

Dopo l'incisione, l'immagine seguente dovrebbe apparire sul computer.

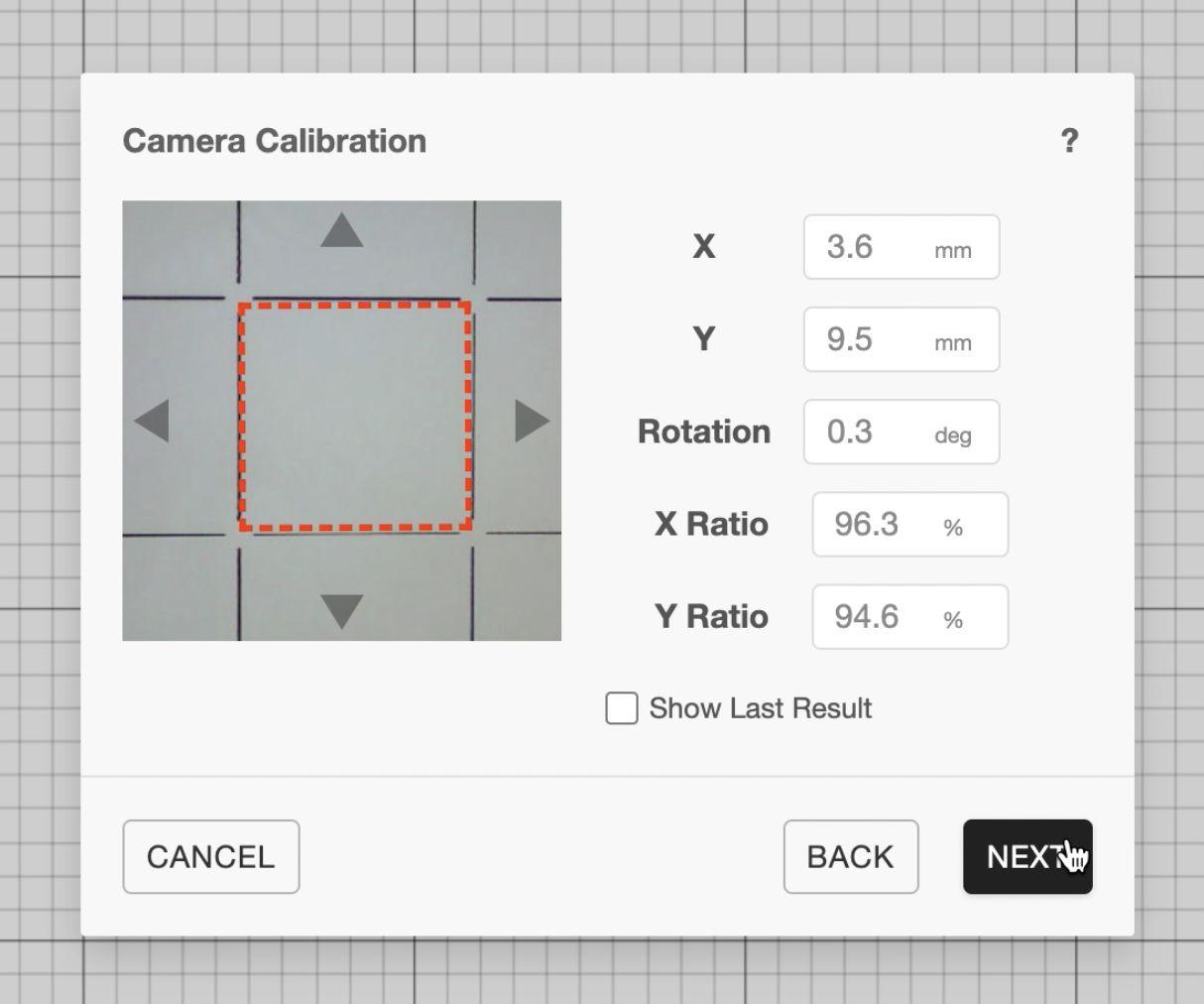

Osservare l'offset del quadrato rosso nell'immagine di anteprima. Regolare i valori corrispondenti a destra per far corrispondere il quadrato rosso con il quadrato inciso nell'immagine di anteprima.

Prima di fare clic su Avanti, assicurarsi che

1. Il quadrato inciso sia centrato

2. Il quadrato rosso sia inscritto correttamente all'interno del quadrato inciso.

4. Confermare il risultato della calibrazione (immagine a destra)

Disegnare un quadrato a (X,Y) = (77.5mm, 77.5mm) con una larghezza W e un'altezza H di 25mm e assicurarsi che il quadrato si sovrapponga al quadrato centrale delle linee della griglia. Se non si adatta, rimettere a fuoco la carta e ricalibrare la fotocamera.

5. Problema di analisi SVG

Se si riscontra ancora un offset con il proprio design, mentre il passaggio 3 è ok, il file potrebbe essere problematico. Si prega di fornire il file a Supporto FLUX in modo che possiamo aiutarti a determinare come risolverlo.
