4-6 Pulizia di specchi e lenti – FLUX Help Center

Frequenza consigliata

Una volta ogni 1-2 settimane, a seconda della frequenza di utilizzo e del materiale

Passaggi di manutenzione

Se il materiale di incisione è carta o legno, è più probabile che polvere e catrame si attacchino agli specchi riflettenti. È possibile utilizzare bastoncini di cotone con una piccola quantità di alcol per pulire e strofinare fino a quando la superficie dello specchio è priva di macchie.

Elementi necessari

Bastoncini di cotone, Alcol al 75%~99%


Ci sono 3 specchi riflettenti, 1 lente di messa a fuoco e 1 lente di uscita del tubo laser che devono essere puliti in beamo, e le loro posizioni sono mostrate nell'immagine.

⚠️ Dopo la pulizia, gli specchi e le lenti non devono presentare segni d'acqua per evitare l'ossidazione, che potrebbe influire sulla potenza del laser. Inoltre, non devono essere strofinati eccessivamente.

Passaggi di manutenzione:

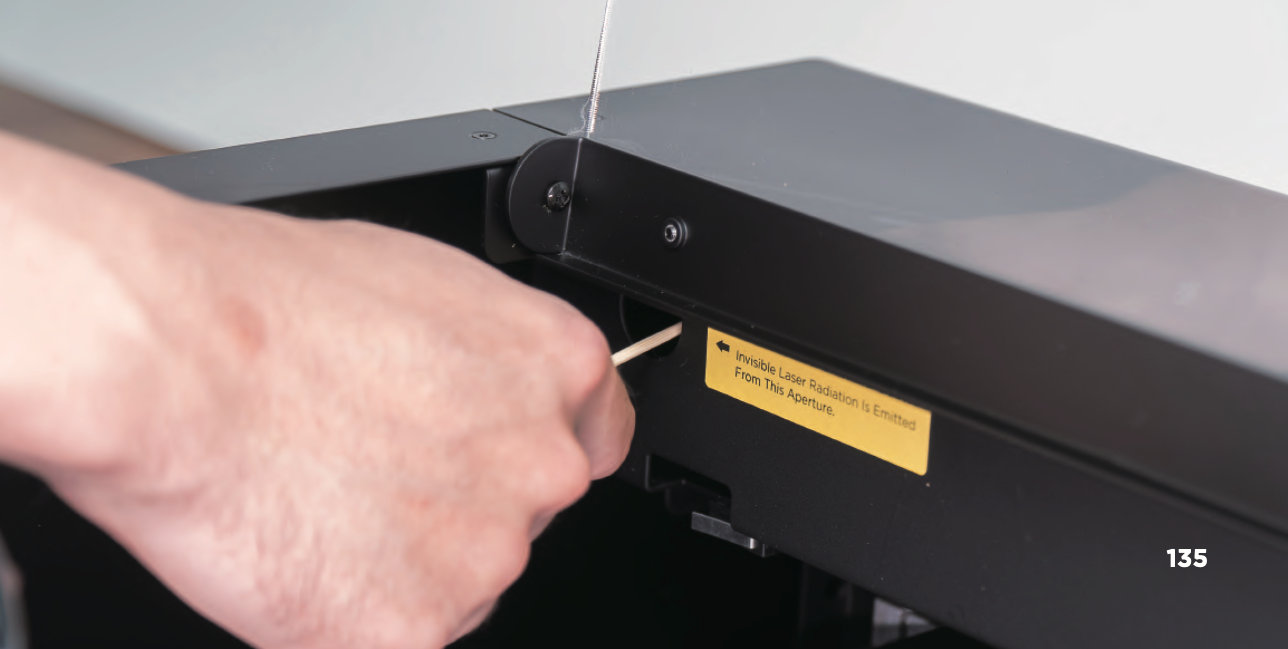

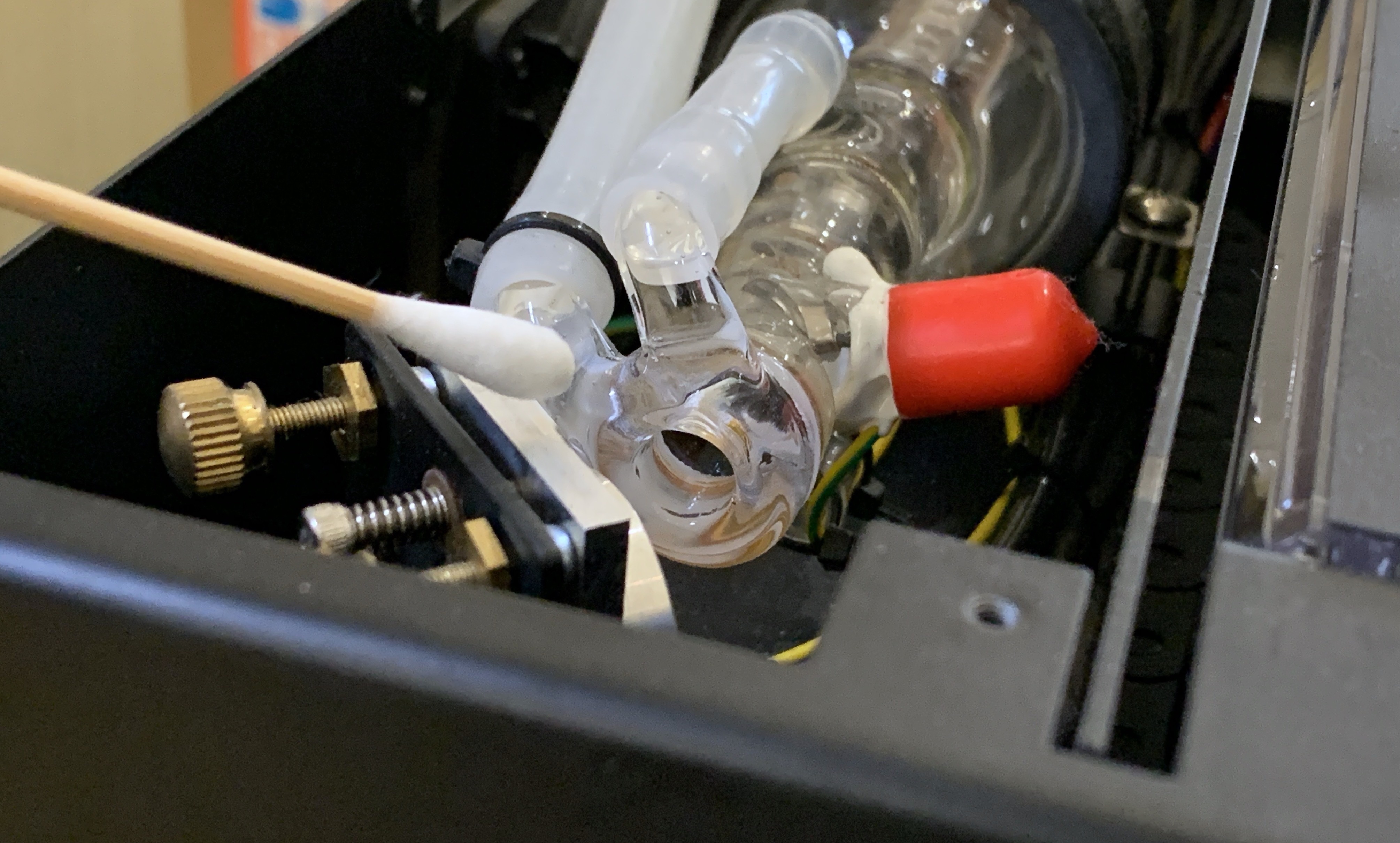

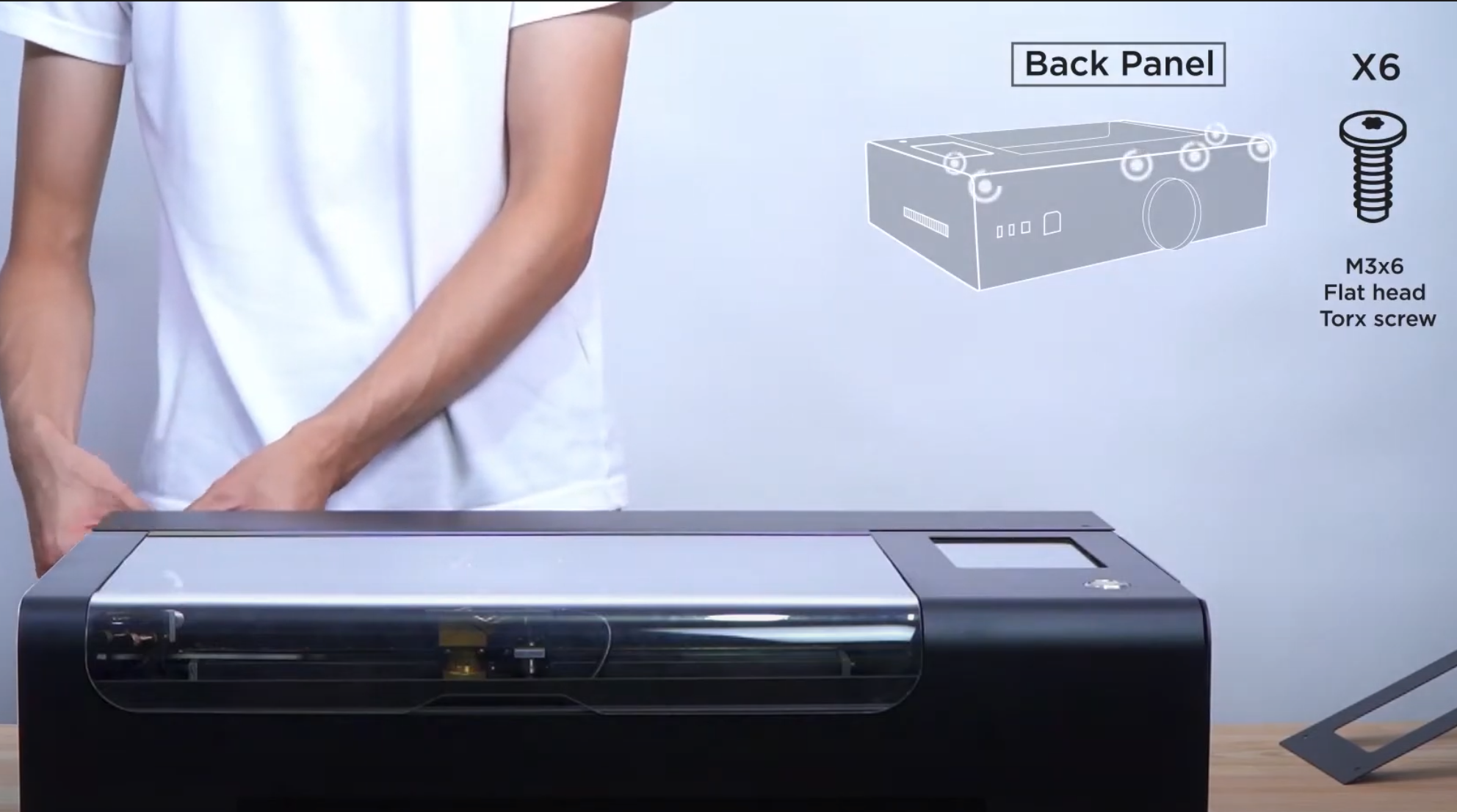

1. Pulire la lente di uscita del tubo laser: La lente di uscita del tubo laser si trova sul lato a bassa pressione del tubo laser (vicino al 1° specchio). È possibile aprire il coperchio posteriore e pulirla come mostrato di seguito.


2. Pulire il primo specchio riflettente: Il primo specchio riflettente si trova sul lato sinistro del tubo laser rivolto verso il telaio. È possibile aprire il coperchio posteriore o pulirlo dal foro anteriore. Come mostrato di seguito.

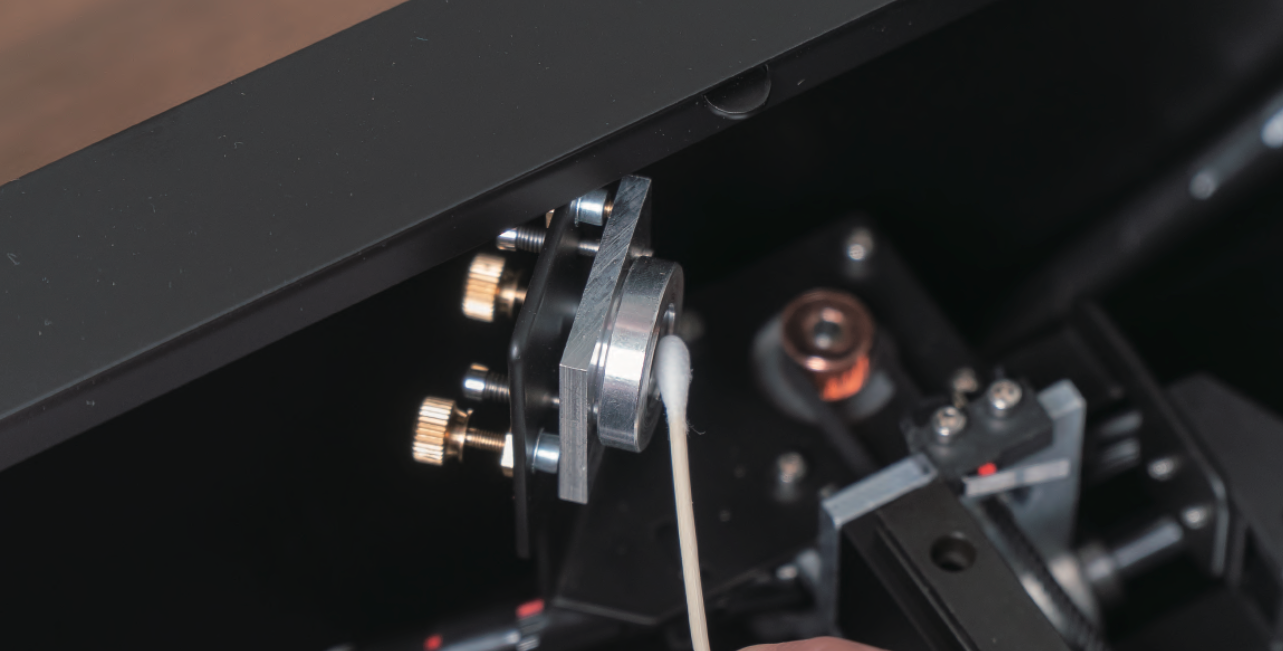

3. Pulire il secondo specchio riflettente: Il secondo specchio riflettente si trova sulla guida sinistra dell'asse Y rivolta verso il telaio. ___2021-08-30___12.03.01.png

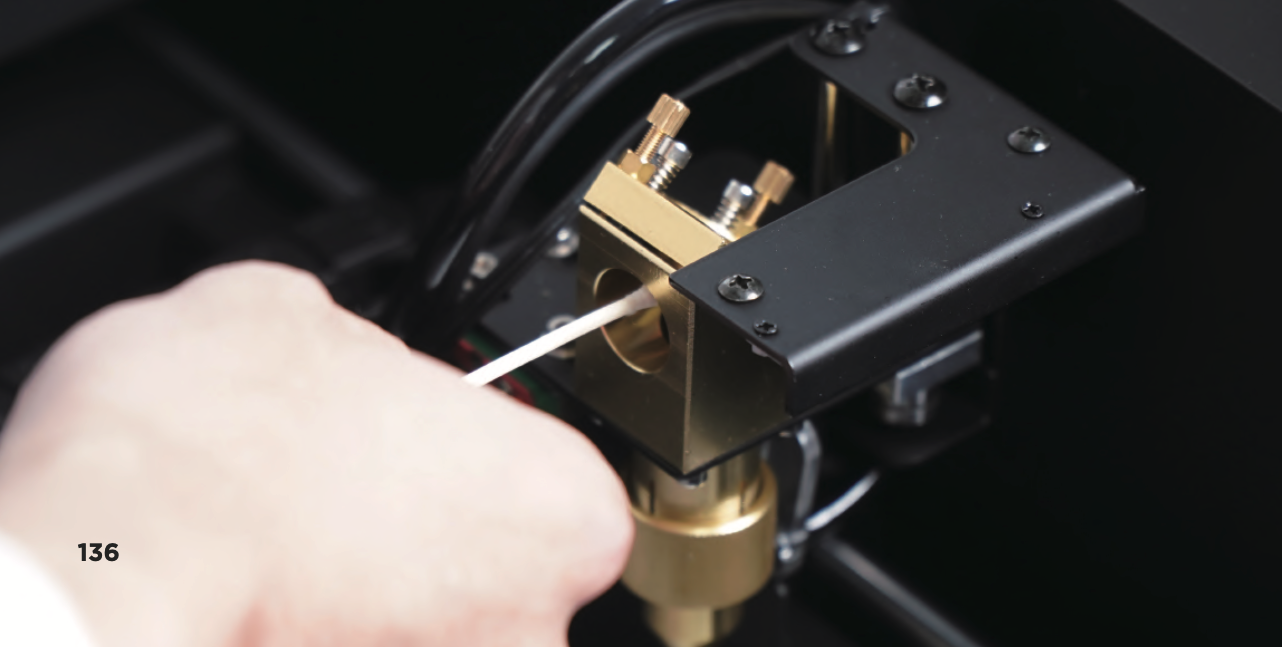

4. Pulire il terzo specchio riflettente: Il terzo specchio riflettente si trova nel supporto triangolare dorato dello specchio che è montato sulla guida lineare dell'asse X. ___2021-08-30___12.03.12.png

5. Pulire la lente di messa a fuoco: La lente di messa a fuoco si trova sotto il terzo specchio riflettente, all'interno della testa laser.

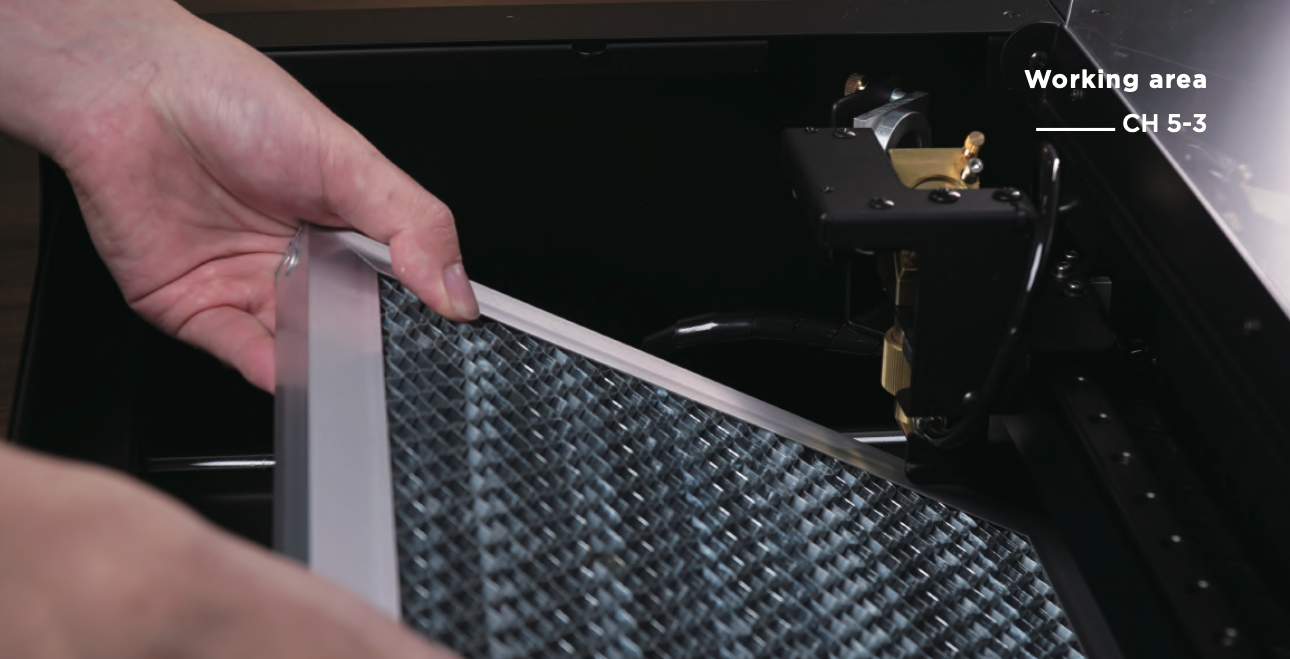

a. Rimuovere il piano a nido d'ape >

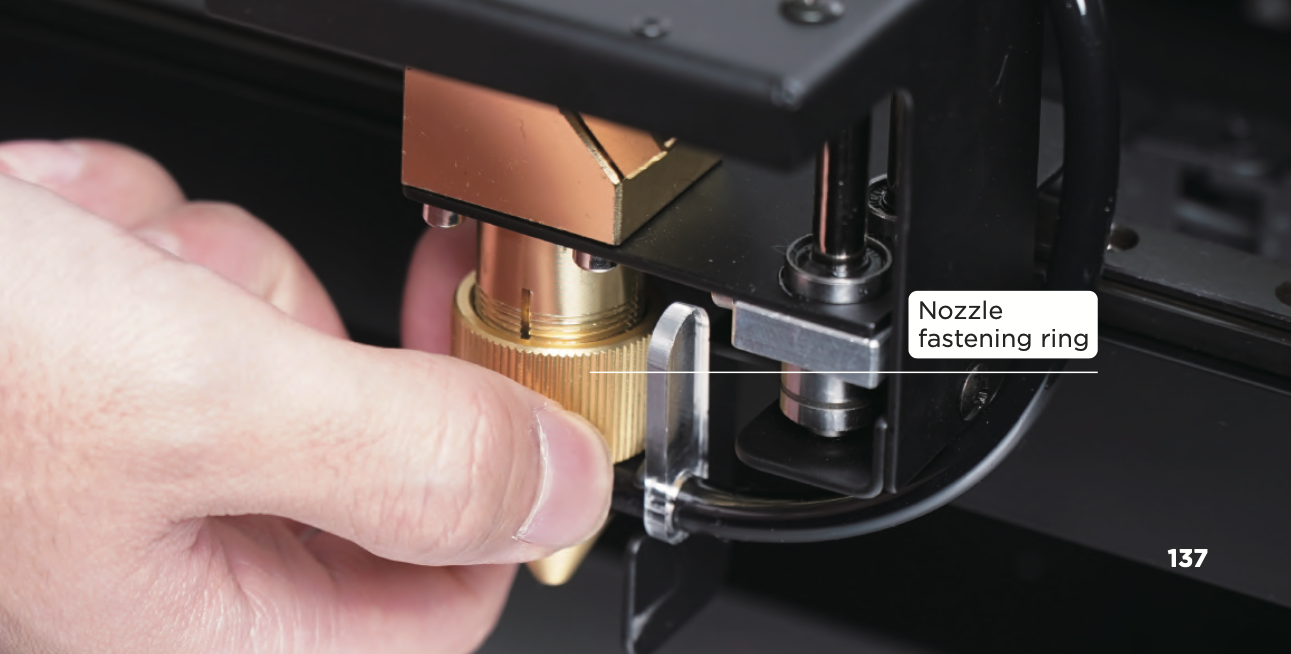

b. Svitare l'anello di fissaggio dell'ugello in senso orario >

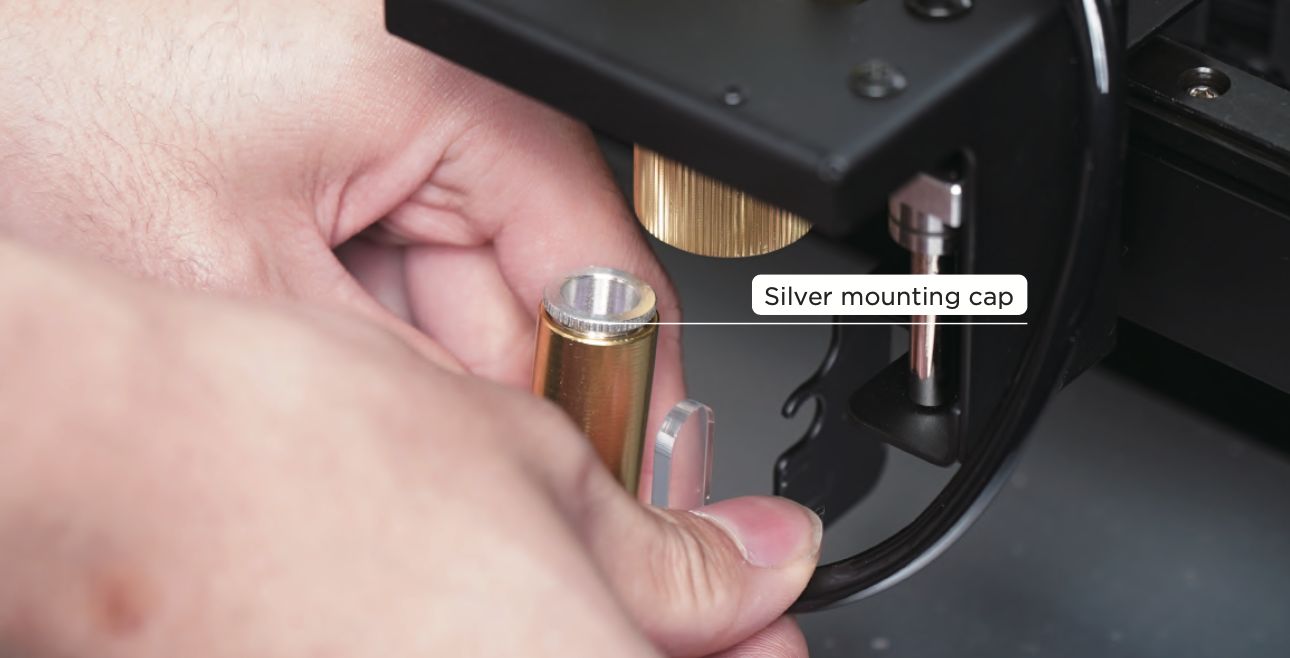

c. Rimuovere la testa laser e ruotare il tappo di montaggio argentato in senso antiorario (utilizzare una pinza a becchi se necessario) >

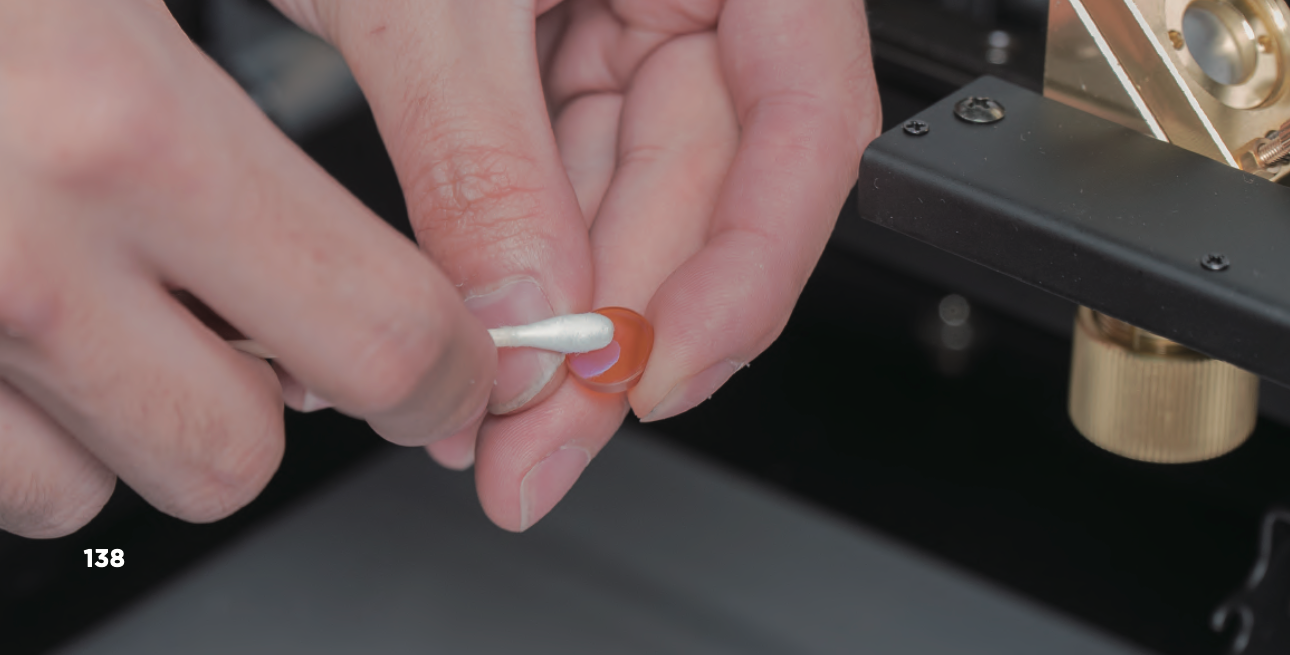

d. Estrarre la lente di messa a fuoco e pulirla.

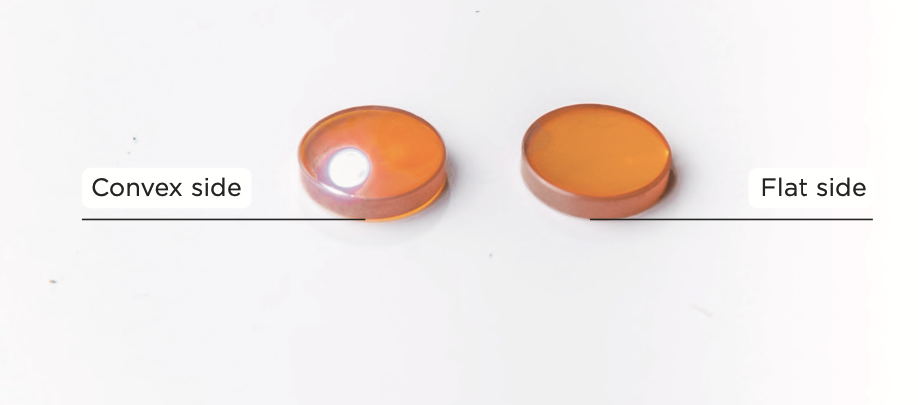

6. Rimontare la lente di messa a fuoco: La lente ha un orientamento specifico: il lato convesso deve essere rivolto verso l'alto, mentre il lato piatto verso il basso.
(Tenendo il bordo della lente di messa a fuoco sulla mano e guardando verso la lente, è possibile vedere il proprio riflesso sul lato convesso, mentre non è visibile sul lato piatto.)

⚠️ Se non viene installata seguendo le istruzioni, potrebbe causare una messa a fuoco imprecisa, risultando in un'incisione sfocata o nell'impossibilità di tagliare.
