Se il percorso ottico è disallineato, è necessario riallinearlo.
Segni di un percorso ottico disallineato:
1. i pattern incisi saranno più profondi o più leggeri in una certa direzione
2. la sezione di taglio non è verticale dopo il taglio.
Elementi necessari:

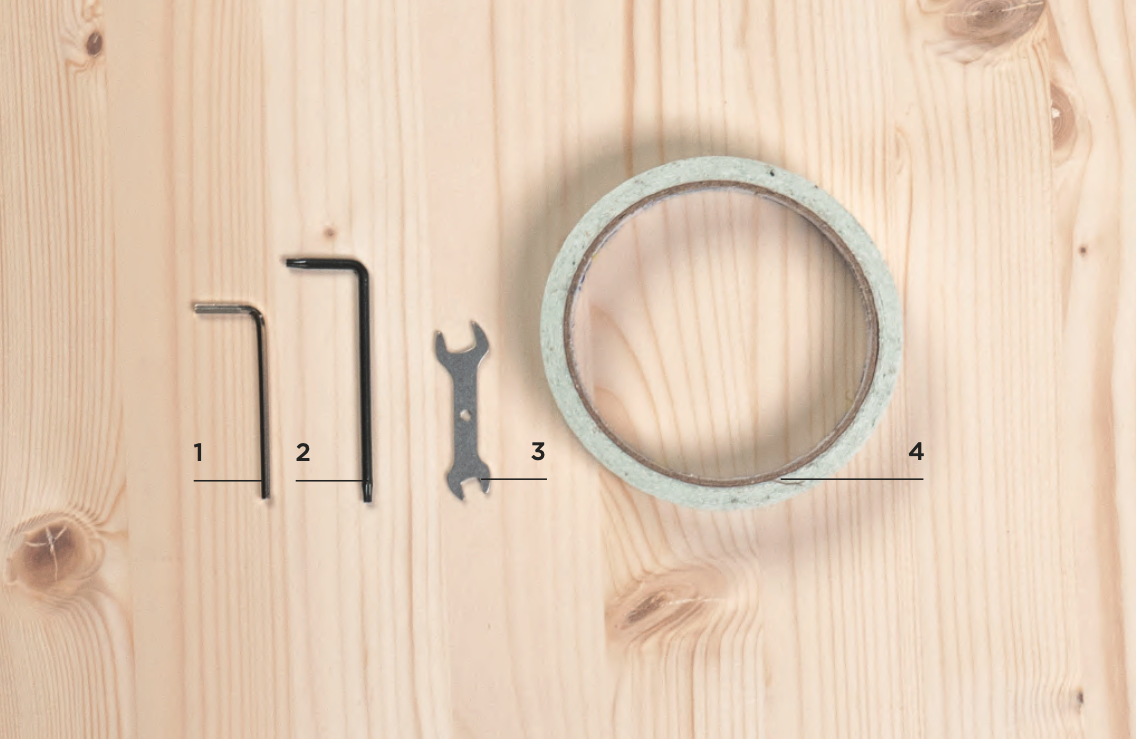

Inclusi nella scatola degli accessori:
1 | Chiave esagonale da 2,5 mm
2 | Cacciavite Torx
3 | Chiave a doppia testa
4 | Nastro biadesivo
Istruzioni per l'allineamento:

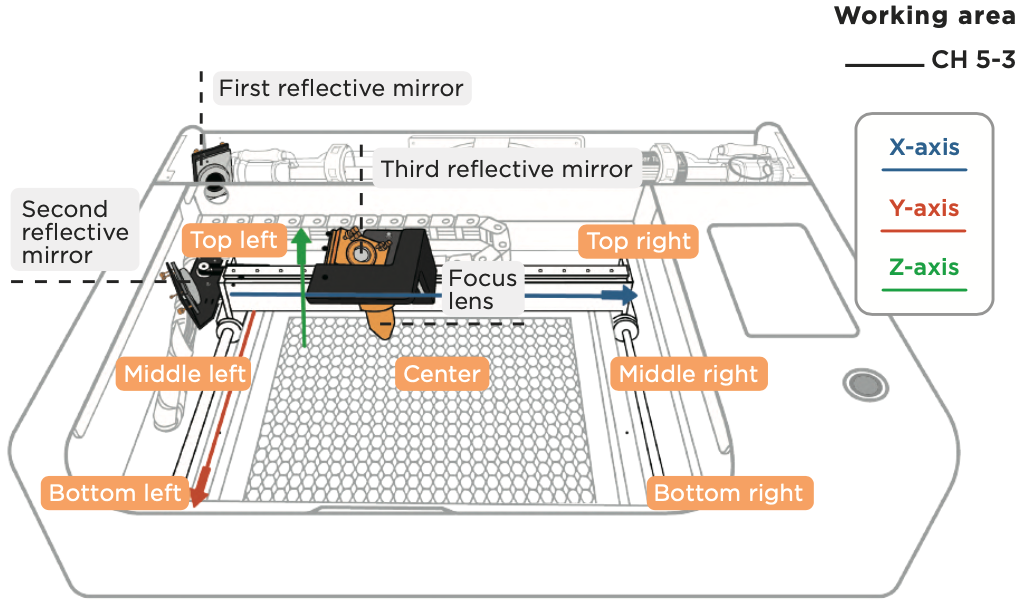

1. La direzione dell'asse Y è correlata al primo specchio riflettente. Dopo aver regolato correttamente il primo specchio riflettente, il punto laser ottenuto nella posizione in basso a sinistra dovrebbe coincidere con quello ottenuto nella posizione in alto a sinistra. Durante la regolazione del primo specchio riflettente, applicare il nastro biadesivo sul secondo specchio riflettente.
2. La direzione dell'asse X è correlata al secondo specchio riflettente. Dopo aver regolato il secondo specchio riflettente, il punto laser ottenuto nella posizione centrale destra dovrebbe coincidere con quello ottenuto nella posizione centrale sinistra. Durante la regolazione del secondo specchio riflettente, applicare il nastro biadesivo sul terzo specchio riflettente.
3. La direzione dell'asse Z è correlata al terzo specchio riflettente. Dopo aver regolato il terzo specchio riflettente, il punto laser dovrebbe trovarsi al centro dell'uscita laser. Durante la regolazione del terzo specchio riflettente, applicare il nastro biadesivo sull'uscita laser.
1. Non aprire il coperchio dello sportello quando è in corso l'emissione del laser, altrimenti il laser non emetterà luce a causa del meccanismo di protezione.
2. Durante l'allineamento del percorso ottico, la "Potenza" può essere impostata su x0.50 nella pagina "MANUTENZIONE" per evitare che il punto laser sia troppo grande per determinare con precisione la direzione di offset del punto laser. Al termine dell'allineamento, la "Potenza" deve essere ripristinata all'impostazione di potenza originale di x1.00 per evitare una potenza insufficiente durante l'uso.
3. Se si avverte un rumore di rottura anomalo all'avvio dell'impulso laser, scollegare immediatamente l'alimentazione e interrompere l'utilizzo. 【Risoluzione dei problemi】 Nessuna emissione del raggio laser.

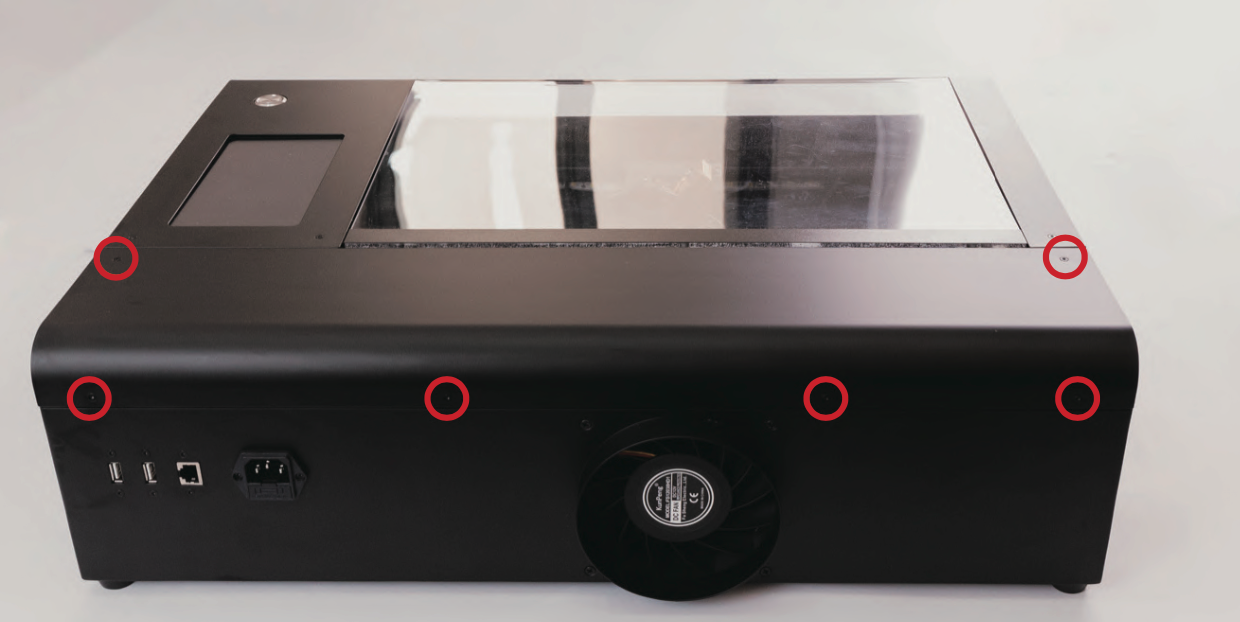

4. Utilizzare il cacciavite Torx per rimuovere le 6 viti sul coperchio posteriore e quindi rimuovere il coperchio stesso.
5. Poiché sono presenti dei frenafiletti sui dadi delle viti di regolazione dello specchio del primo e del secondo specchio riflettente, si consiglia di versare una piccola quantità di alcol su quei dadi per ammorbidire i frenafiletti prima di ruotare i dadi.
Video di istruzioni
Passaggi di allineamento:
Tubo laser
Obiettivo: Verificare che il punto laser sia sul primo specchio riflettente.
Metodo:
1. Rimuovere il coperchio posteriore: Utilizzare un cacciavite Torx per rimuovere le 6 viti sul coperchio posteriore e quindi rimuoverlo.

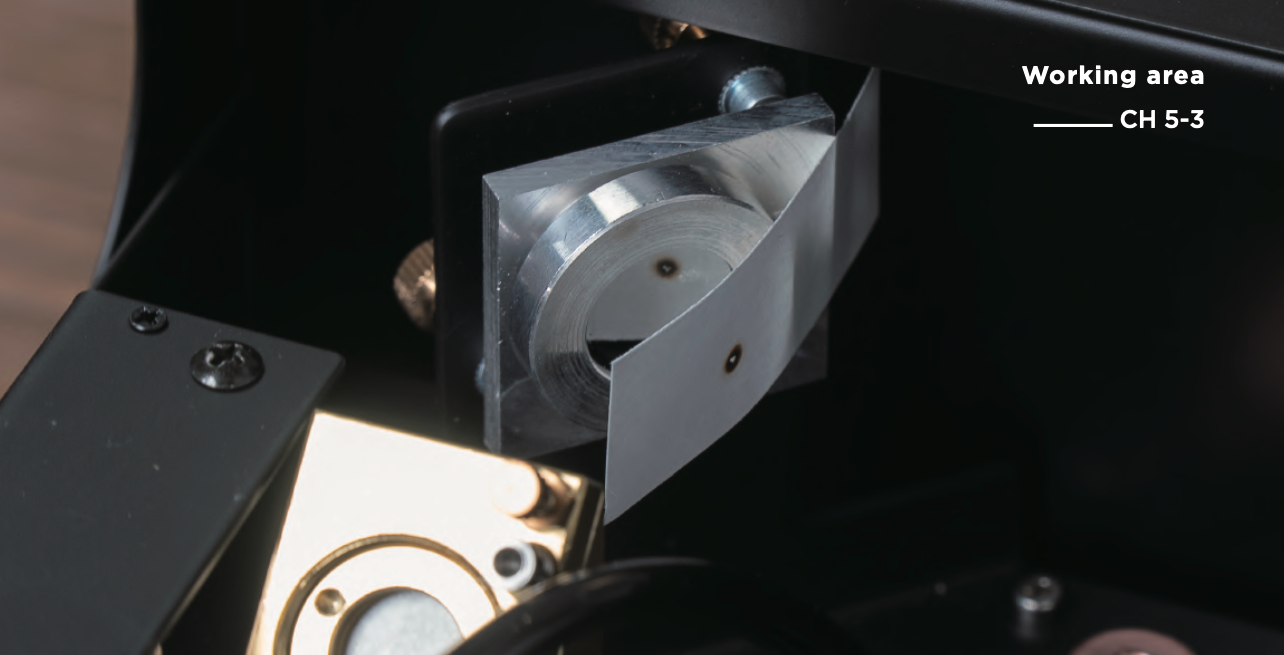

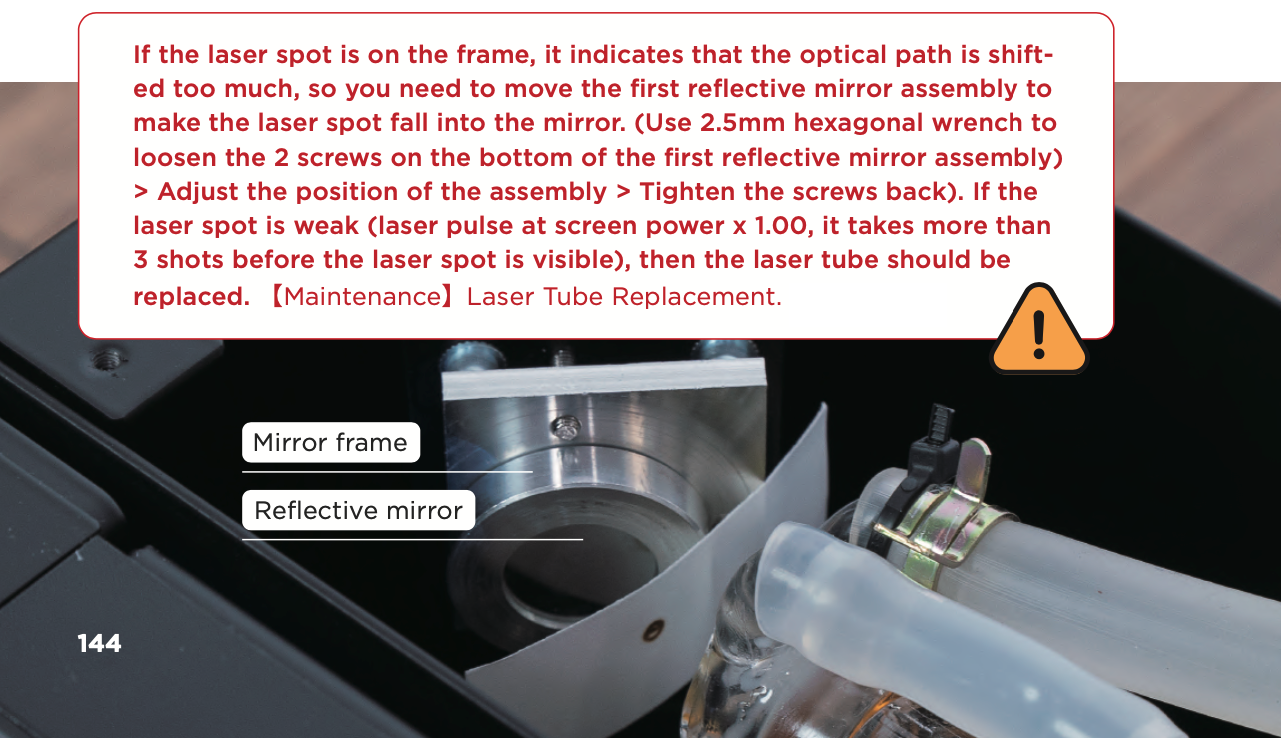

2. Applicare il nastro: Prendere un pezzo di nastro biadesivo e applicarlo sulla cornice metallica circolare del primo specchio riflettente.
3. Ottenere il punto laser sul primo specchio riflettente: Chiudere il coperchio dello sportello > Fare clic su "MANUTENZIONE" sullo schermo > Fare clic su "Impulso laser" > Aprire il coperchio dello sportello > Assicurarsi che il punto laser sia all'interno dello specchio, evitando la cornice dello specchio.
Primo specchio riflettente
Obiettivo: Per far coincidere il punto in basso a sinistra con il punto in alto a sinistra.
Metodo:
1. Rilasciare i motori e incollare il nastro: Fare clic su "MANUTENZIONE" della macchina per completare l'homing > Fare clic su "Motori" > Prendere un pezzo di nastro biadesivo e incollarlo sul telaio metallico del secondo specchio riflettente.
2. Ottenere il punto laser in alto a sinistra: Spostare manualmente la testa laser in alto a sinistra > Chiudere il coperchio della porta > Fare clic su "Impulso laser" > Aprire il coperchio della porta > Confermare la posizione del punto laser. È necessario osservare come si muove il punto laser successivo (in basso a sinistra).
3. Ottenere il punto laser in basso a sinistra: Spostare manualmente la testa laser in basso a sinistra > Chiudere il coperchio della porta > Fare clic su "Impulso laser" > Aprire il coperchio della porta > Verificare se il punto in basso a sinistra e quello in alto a sinistra si sovrappongono nella stessa posizione evitando il telaio dello specchio riflettente. Come mostrato nell'immagine sopra. Se i punti laser non si sovrappongono completamente, regolare la vite di regolazione dello specchio dietro il primo specchio riflettente in base alla direzione del movimento del punto laser, in modo che la posizione del punto laser in basso a sinistra si sposti nella posizione del punto laser in alto a sinistra.
4. Regolare il primo specchio riflettente: Versare una piccola quantità di alcol sul
dado per ammorbidire il frenafiletti > Utilizzare una chiave a doppia testa per allentare il dado senza ruotare la vite di regolazione dello specchio > Stringere o allentare la vite di regolazione dello specchio in base alla direzione del movimento del punto laser (direzione di controllo spiegata in seguito) > Ripetere i passaggi 2, 3, 4 fino a quando il punto laser in basso a sinistra non si sovrappone al punto laser in alto a sinistra (se non è più possibile determinare la direzione del movimento del punto laser, è necessario riapplicare il nastro biadesivo) > Dopo aver terminato la regolazione, stringere il dado senza ruotare la vite di regolazione dello specchio.
Dopo aver confermato che i punti in basso a sinistra e in alto a sinistra coincidono ed evitano il telaio dello specchio riflettente, regolare il secondo specchio riflettente.

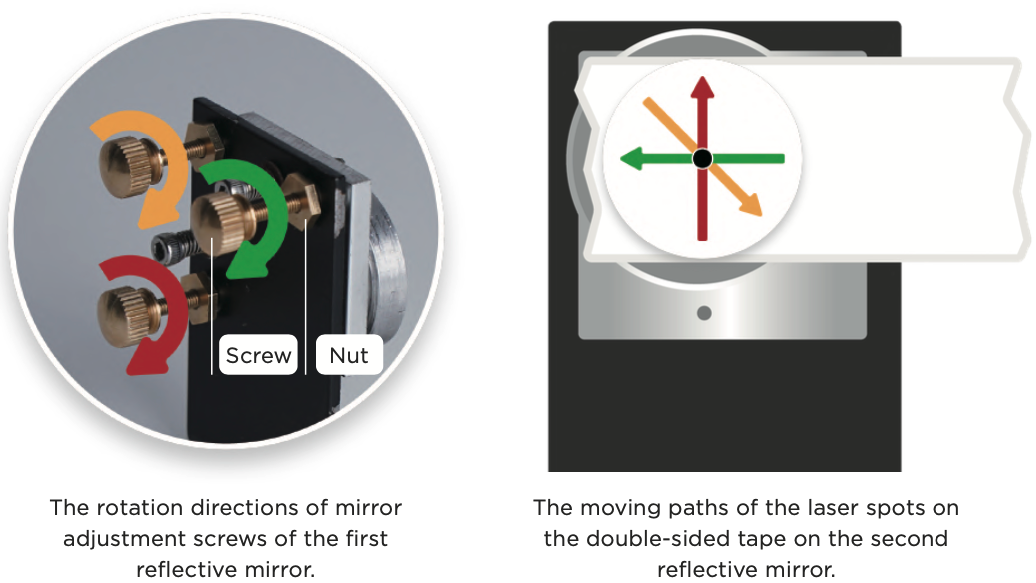

Stringere o allentare la vite equivale a regolare l'angolo dello specchio riflettente.
-
Quando si gira la vite gialla, i collegamenti delle viti rossa e verde possono essere considerati come l'asse di rotazione.
Stringendo la vite gialla (in senso orario), si può pensare di spingere lo specchio dall'alto a sinistra con il rosso e il verde come asse, e il punto laser si sposterà verso il basso a destra. Allentando la vite gialla (in senso antiorario), si può pensare al rosso e al verde come asse per spostare lo specchio all'indietro in alto a sinistra, e il punto laser si sposterà verso l'alto a sinistra. -
Quando si gira la vite verde, si può pensare al collegamento delle viti gialla e rossa come asse di rotazione.
Stringendo la vite verde (in senso orario), si può pensare al giallo e al rosso come asse per spingere lo specchio dall'alto a destra, e il punto laser si sposterà verso sinistra. Allentando la vite verde (in senso antiorario), si può pensare al giallo e al rosso come asse per spostare lo specchio all'indietro in alto a destra, e il punto laser si sposterà verso destra. -
Quando si gira la vite rossa, pensare al collegamento delle viti gialla e verde come asse di rotazione.
Stringendo la vite rossa in senso orario, si può pensare al giallo e al verde come asse per spingere lo specchio dal basso a sinistra, e il punto laser si sposterà verso l'alto. Se si allenta la vite rossa (in senso antiorario), si può pensare al giallo e al verde come asse per spostare lo specchio all'indietro in basso a sinistra, e il punto laser si sposterà verso il basso.
Secondo specchio riflettente
Obiettivo: Per far coincidere il punto centrale destro con il punto centrale sinistro. Metodo:
1. Incollare il nastro: Prendere un pezzo di nastro biadesivo e applicarlo sulla cornice telaio metallico del terzo specchio riflettente.
2. Ottenere il punto laser in mezzo a sinistra: Spostare manualmente la testa laser al centro sinistra
> Chiudere il coperchio > Fare clic su "Impulso Laser" > Aprire il coperchio > Confermare la posizione del punto laser. È necessario osservare come si sposta il prossimo punto laser (centrale).
3. Ottenere il punto laser centrale: Spostare manualmente la testa laser al centro > Chiudere il coperchio > Fare clic su "Impulso laser" > Aprire il coperchio > Verificare se il centro e la sinistra centrale si sovrappongono nella stessa posizione. È necessario osservare come si sposta il punto laser successivo (medio destro).
4. Ottenere il punto laser medio destro: Spostare manualmente la testa laser verso il centro a destra > Chiudere il coperchio > Fare clic su "Impulso laser" > Aprire il coperchio > Verificare se i punti si sovrappongono nella stessa posizione. Se non sono completamente sovrapposti, regolare la vite di regolazione dello specchio dietro il secondo specchio riflettente in base alla direzione del movimento del punto laser, in modo che la posizione del punto laser centrale destro si sposti nella posizione del punto laser centrale sinistro.
5. Regolare il secondo specchio riflettente: Versare una piccola quantità di alcol sul dado per ammorbidire il frenafiletti > Utilizzare una chiave a doppia testa per allentare il dado senza ruotare la vite di regolazione dello specchio > Stringere o allentare la vite di regolazione dello specchio in base alla direzione del movimento del punto laser (la direzione di controllo verrà spiegata in seguito) > Ripetere i passaggi 2, 4 e 5 fino a quando il punto laser centrale destro si sovrappone al punto laser centrale sinistro (se non è più possibile determinare la direzione del movimento del punto laser, è necessario riapplicare il nastro biadesivo) > Dopo aver terminato la regolazione, serrare il dado senza ruotare la vite di regolazione dello specchio.

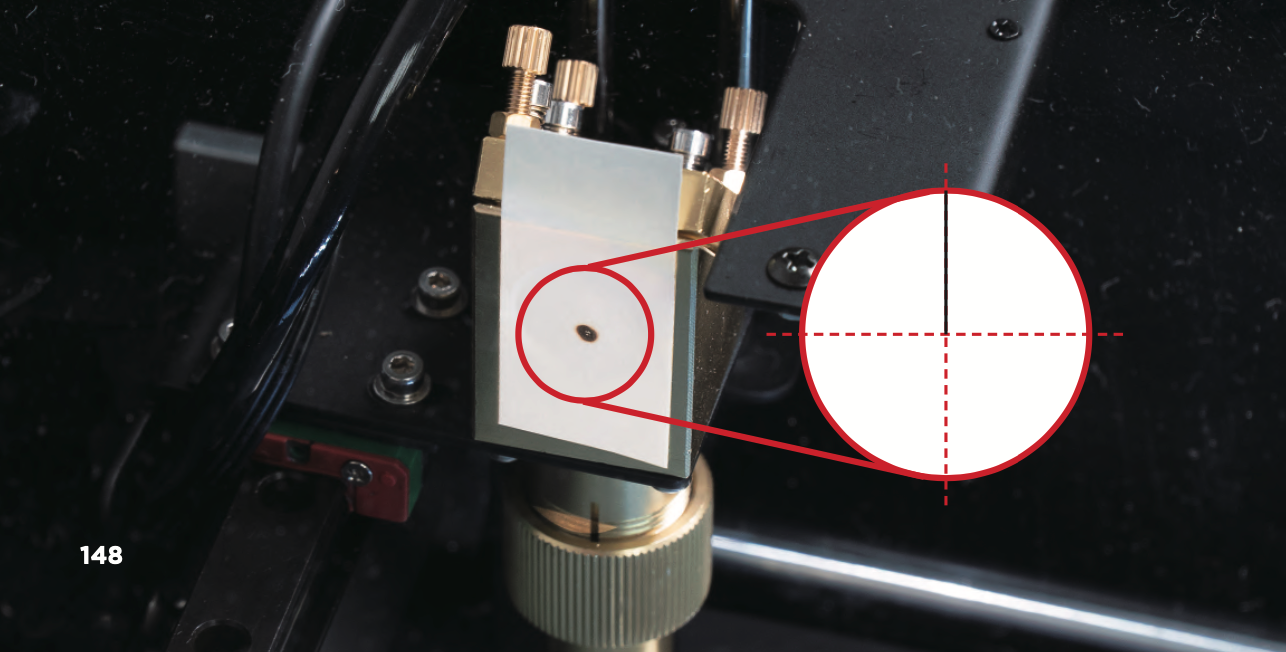

6. Verificare la sovrapposizione dei punti centrali destro e sinistro: Prendere un pezzo di nastro biadesivo e posizionarlo sulla cornice dorata del terzo specchio riflettente > Ripetere i passaggi 2 e 4 per verificare la sovrapposizione dei punti centrali destro e sinistro evitando la cornice dello specchio riflettente, quindi regolare con precisione la posizione del gruppo testa laser in modo che il punto di sovrapposizione si trovi sulla linea perpendicolare della cornice metallica rotonda (area della linea nera continua nella figura).

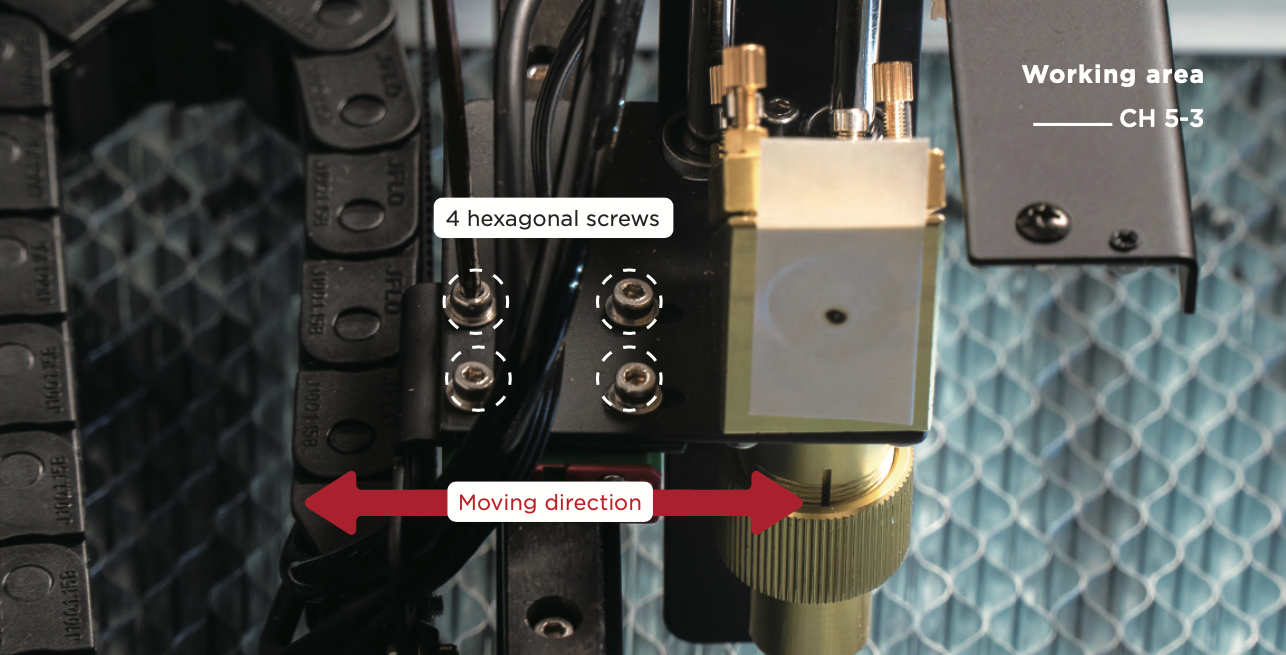

7. Messa a punto della posizione del gruppo testa laser: Utilizzare una chiave esagonale da 2,5 mm per allentare le 4 viti esagonali sulla guida lineare dell'asse X che tengono in posizione il gruppo testa laser > Spostare la testa laser in avanti o indietro a seconda della posizione del punto > Serrare approssimativamente le 4 viti > Spostare manualmente la testa laser al centro > Chiudere il coperchio > Fare clic su "Impulso laser" > Aprire il coperchio > Verificare che il punto si trovi sulla linea perpendicolare > Spostare la testa laser verso la parte anteriore del telaio > Fare clic su "Camera" e assicurarsi che i bordi superiore e inferiore della telecamera siano paralleli al telaio della macchina > Fissare le 4 viti esagonali del gruppo testa laser. Dopo aver confermato che i punti centrali destro e sinistro si trovano sulla linea perpendicolare del telaio metallico rotondo, è possibile regolare il terzo specchio riflettente.
Terzo specchio riflettente
Obiettivo: Per fare in modo che il punto laser colpisca il centro dell'uscita del laser.
Metodo:

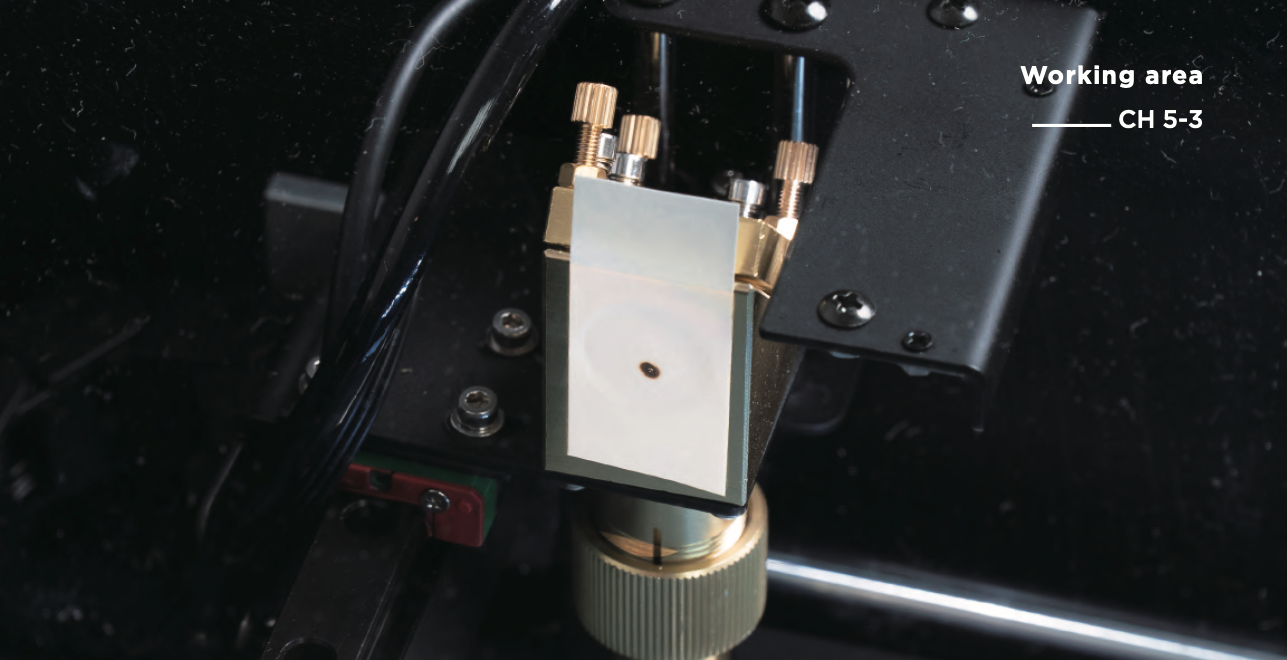

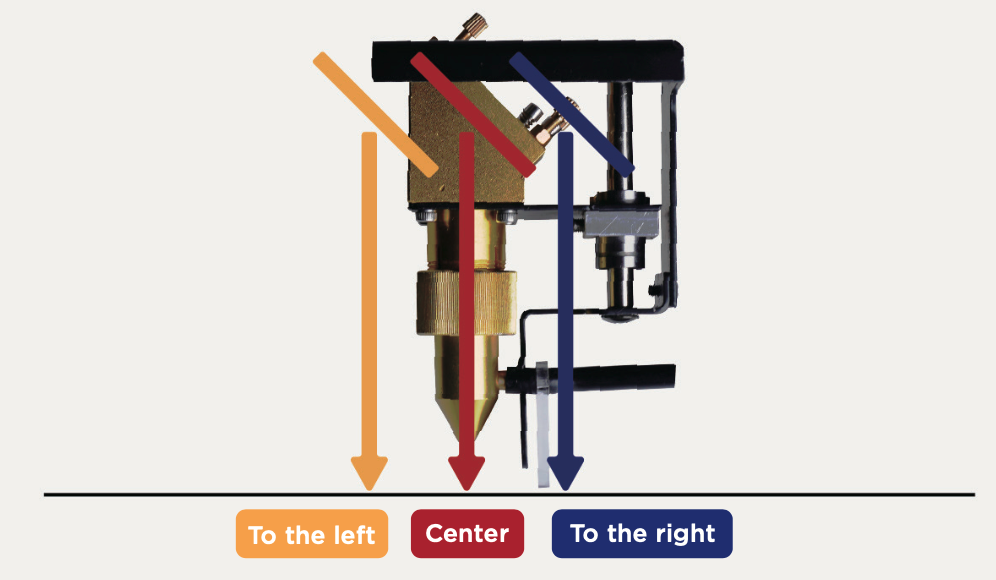

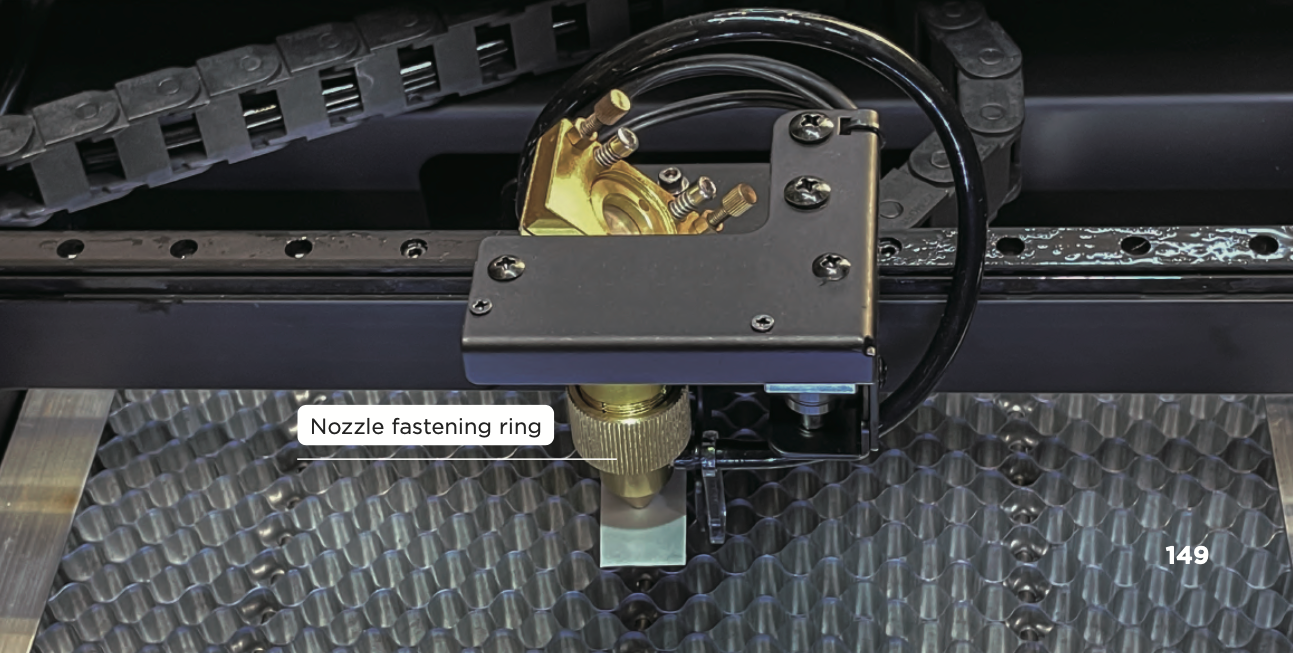

1. Regolare l'altezza della testa laser: Rimuovere l'anello di fissaggio dell'ugello dorato > Regolare l'altezza della testa laser in modo che la sonda di messa a fuoco tocchi il piano a nido d'ape > Riportare indietro la sonda di messa a fuoco > Serrare l'anello di fissaggio dell'ugello dorato.

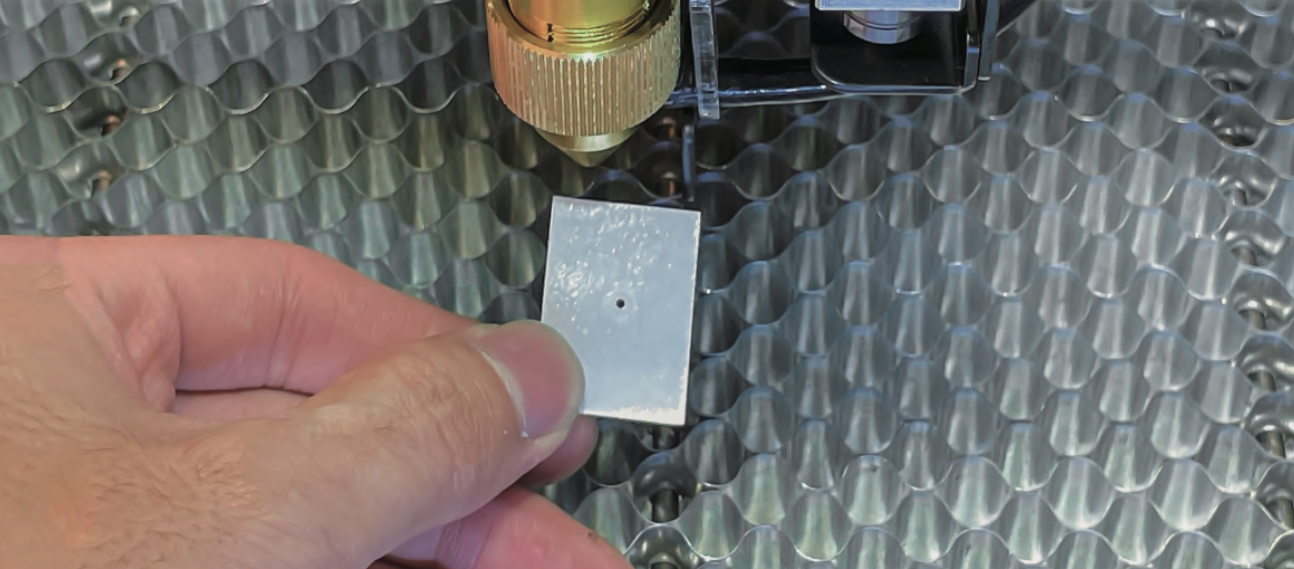

2. Applicare il nastro: Prendere un pezzo di nastro biadesivo e applicarlo sull'uscita della testa laser > Premere delicatamente il nastro biadesivo per creare un cerchio di rientro dell'uscita della testa laser sulla superficie adesiva del nastro.
3. Ottenere il punto laser centrale: Spostare manualmente la testa laser al centro > Chiudere il coperchio della porta > Fare clic su "Impulso laser" > Aprire il coperchio della porta > Verificare che il punto laser sia al centro dell'uscita del laser. Se non si trova al centro del cerchio, è necessario regolare la vite di regolazione dello specchio dietro il terzo specchio riflettente in base alla posizione del punto.
4. Regolare il terzo specchio riflettente: Utilizzare una chiave a doppia testa per allentare il dado senza ruotare la vite di regolazione dello specchio > Serrare o allentare la vite di regolazione dello specchio in base alla direzione di movimento del punto laser (la direzione di controllo verrà spiegata in seguito) > Ripetere i passaggi 3 e 4 fino a quando il punto laser non cade al centro dell'uscita del fascio (se non è più possibile determinare la direzione di movimento del punto laser, è necessario riapplicare il nastro biadesivo) > Dopo aver terminato la regolazione, serrare il dado senza ruotare la vite di regolazione dello specchio.

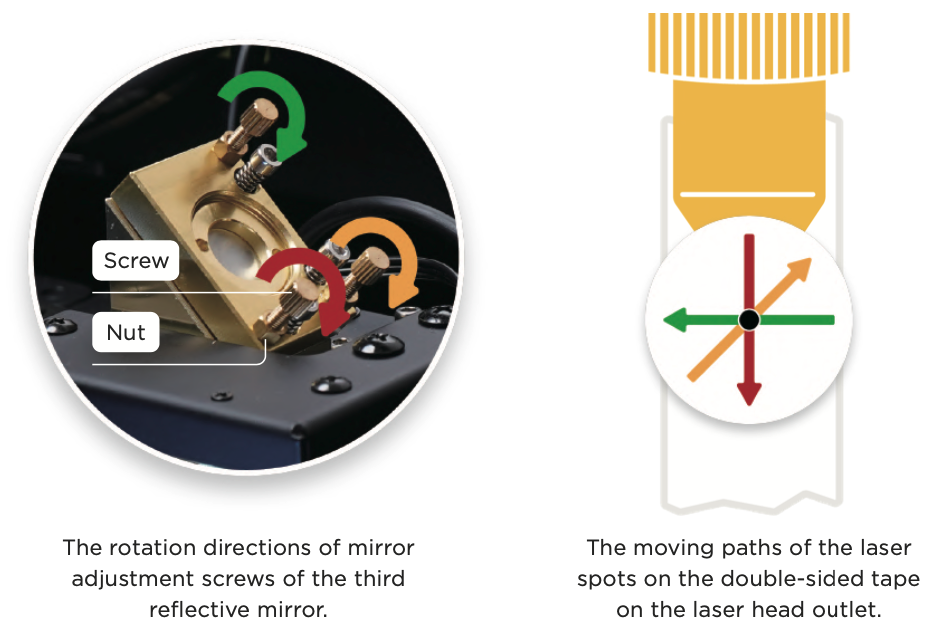

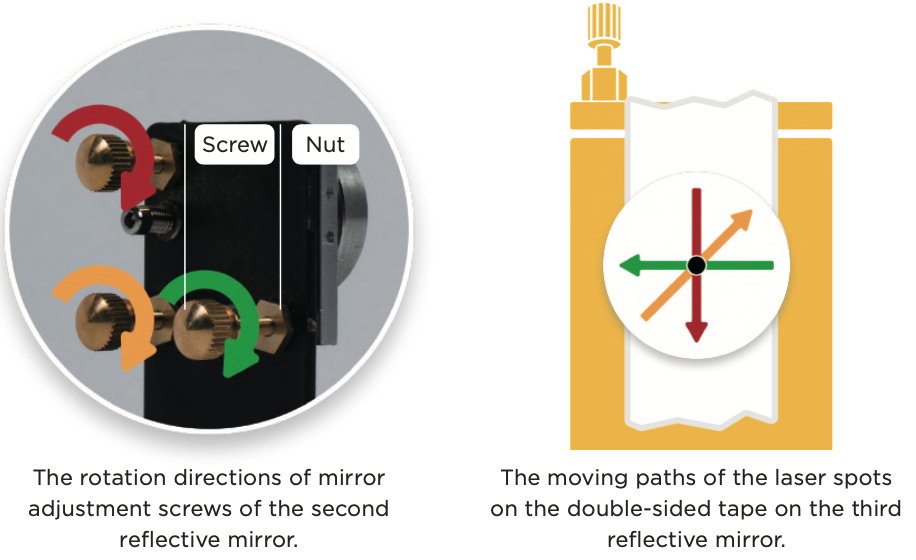

Il metodo di regolazione è diverso dal primo e dal secondo specchio riflettente, poiché la posizione del supporto sotto il terzo specchio riflettente è fissa, quindi quando la vite viene serrata, il supporto non si muoverà, ma lo specchio riflettente verrà espulso.
- Quando si gira la vite gialla, il collegamento delle viti rossa e verde può essere considerato l'asse di rotazione.
Serrando la vite gialla (in senso orario), si può pensare di spostare lo specchio all'indietro in alto a destra con il rosso e il verde come asse, e il punto laser si sposterà in alto a destra. Allentando la vite gialla (in senso antiorario), si può pensare al rosso e al verde come asse per spingere lo specchio dall'alto a destra, e il punto laser si sposterà in basso a sinistra.
- Quando si gira la vite verde, il collegamento delle viti gialla e rossa può essere considerato l'asse di rotazione.
Serrando la vite verde (in senso orario), si può pensare di spostare lo specchio all'indietro in alto a sinistra con il giallo e il rosso come asse, e il punto laser si sposterà a sinistra. Allentando la vite verde (in senso antiorario), si può pensare al giallo e al rosso come asse per spingere lo specchio riflettente dall'alto a sinistra, e il punto laser si sposterà a destra.
- Quando si gira la vite rossa, il collegamento delle viti gialla e verde può essere considerato l'asse di rotazione.
Serrando la vite rossa (in senso orario), si può pensare di spostare lo specchio all'indietro in basso a destra con il giallo e il verde come asse, e il punto laser si sposterà verso il basso. Allentando la vite rossa (in senso antiorario), si può pensare al giallo e al verde come asse per spingere lo specchio riflettente dal basso a sinistra, e il punto laser si sposterà verso l'alto.
Dopo aver completato le regolazioni di cui sopra, è possibile garantire che l'uscita del fascio laser sia uniforme in qualsiasi posizione dell'area di lavoro per soddisfare i normali requisiti operativi. Si prega di eseguire nuovamente "Calibrare la telecamera" prima dell'uso. Tutorial di Beam Studio - Calibrazione della telecamera
Se è richiesta una rigorosa verticalità dell'uscita del fascio laser, è possibile regolare ulteriormente la verticalità del percorso ottico.
Regolazione avanzata:
Verticalità del percorso ottico (regolazione selettiva)
Obiettivo: Per regolare i punti laser ottenuti dall'anello di fissaggio dell'ugello dorato e dall'uscita della testa laser al centro dei cerchi.
Metodo:
1. Applicare il nastro adesivo: Prendere un pezzo di nastro biadesivo e applicarlo in piano sulla cornice
dorata del terzo specchio riflettente.
2. Ottenere il punto laser centrale: Spostare manualmente la testa laser al centro > Chiudere il
coperchio dello sportello > Fare clic su "Impulso laser" > Aprire il coperchio dello sportello.

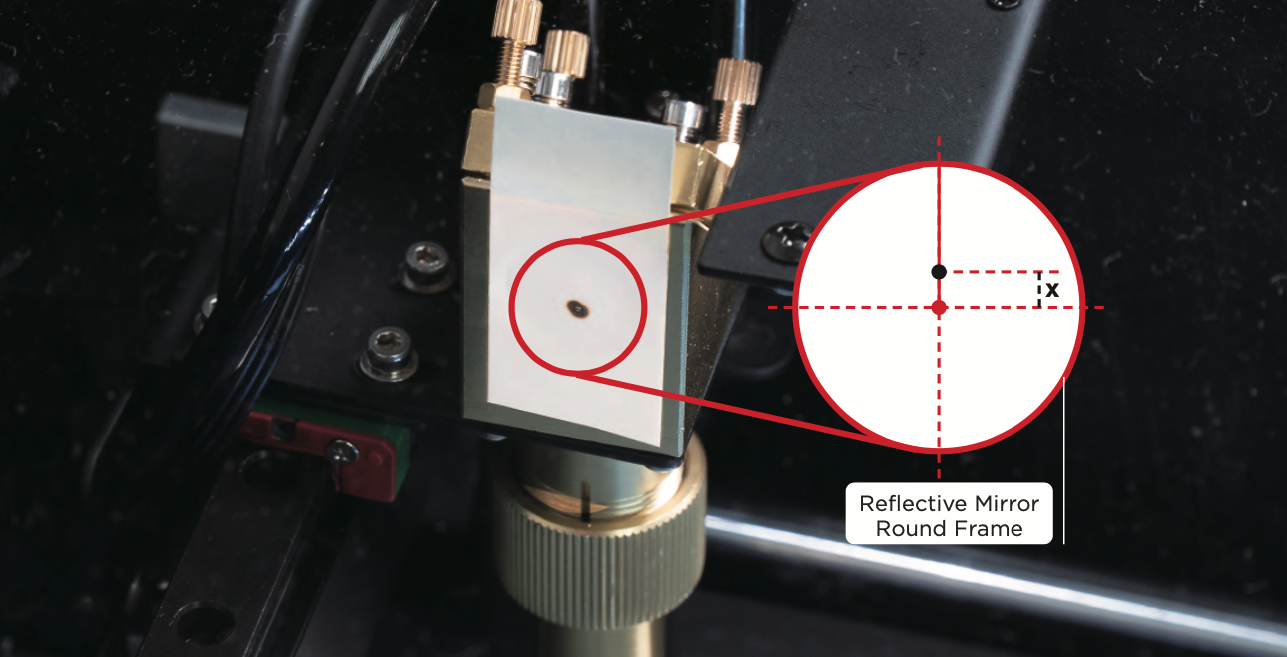

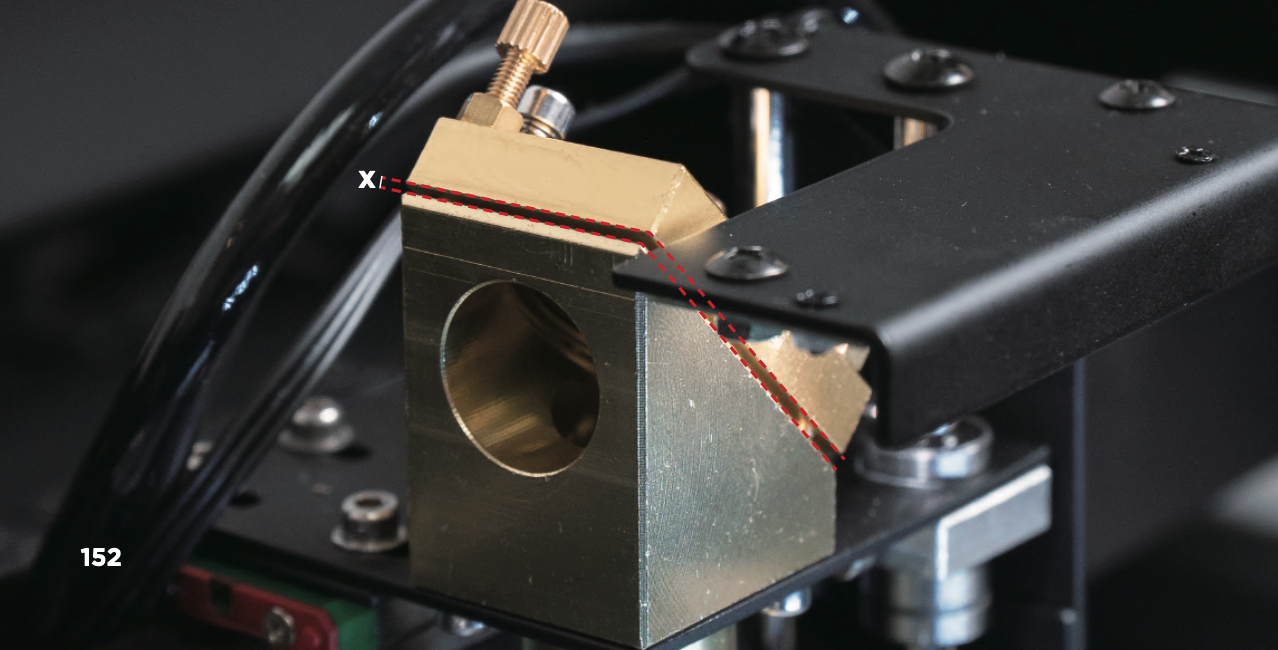

3. Misurare il valore di offset del centro: Misurare la distanza tra il centro del
punto e il centro della cornice, x (mm). Il punto laser dovrebbe essere posizionato sulla parte superiore della linea perpendicolare della cornice metallica (come mostrato nell'immagine sopra). Se la posizione non è corretta, contattare il rivenditore.
4. Spostare il terzo specchio riflettente: Allentare il dado, utilizzare una chiave a doppia testa per allentare il dado che tiene la vite di regolazione dello specchio > Regolare le 3 viti di regolazione dello specchio in modo che il terzo specchio riflettente e il supporto triangolare dello specchio siano paralleli e abbiano una spaziatura di x (mm) (come mostrato di seguito).
5. Estrarre il piano a nido d'ape: Spostare la testa laser nell'angolo in alto a sinistra dell'area di lavoro > Raggiungere la parte anteriore della macchina, sollevare il piano a nido d'ape ed estrarlo.
6. Regolare il terzo specchio riflettente: Fare riferimento al metodo del "terzo specchio riflettente" e regolare nuovamente il punto laser al centro dell'uscita laser.

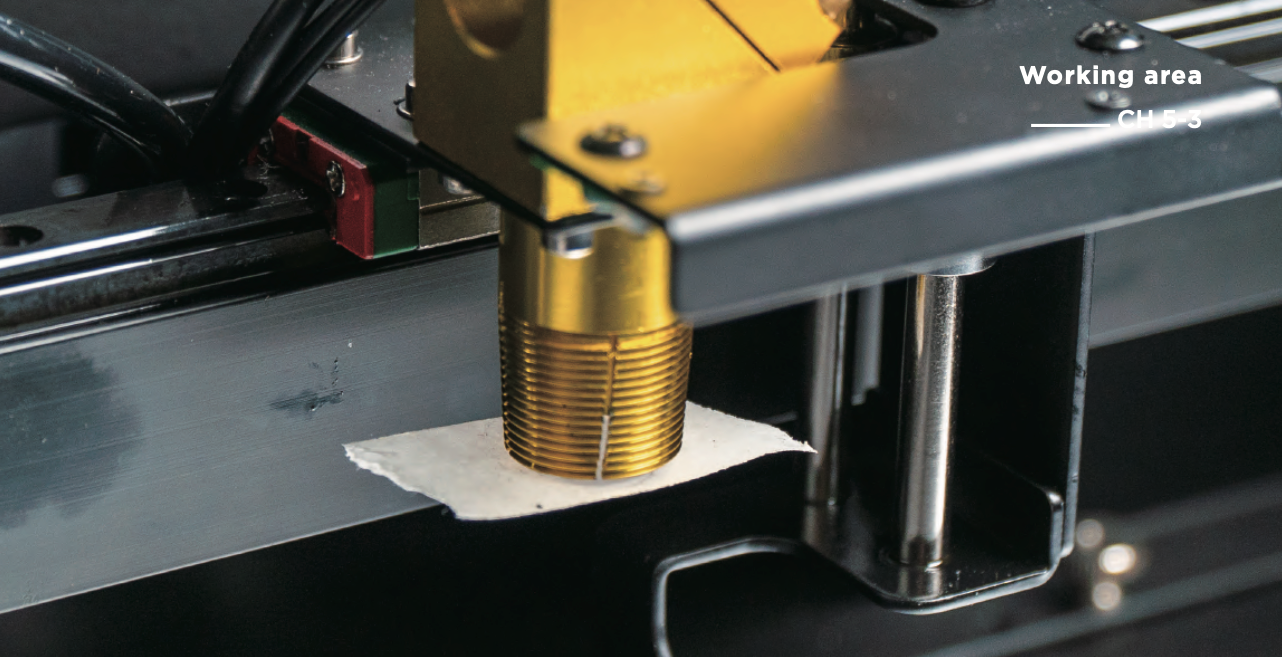

7. Applicare il nastro adesivo: Svitare l'anello di fissaggio dell'ugello dorato e rimuovere la testa laser > Prendere un pezzo di nastro biadesivo e incollarlo in piano sulla presa della testa laser, premere delicatamente il nastro biadesivo in modo che ci sia un'impronta della presa sul lato adesivo del nastro biadesivo.
8. Ottenere il punto laser centrale: Spostare manualmente la testa laser al centro > Chiudere il coperchio > Fare clic su "Impulso laser" > Aprire il coperchio > Osservare la posizione del punto e spostare il terzo specchio riflettente in modo appropriato.
9. Spostare il terzo specchio riflettente (come mostrato di seguito):
a. Il punto laser è al centro della presa della testa laser, il che significa che il percorso ottico è verticale e non necessita di regolazioni.
b. Se il punto è a destra, ridurre la distanza parallela dello specchio riflettente e allentare le 3 viti di regolazione dello specchio di mezzo giro, quindi ripetere i passaggi 6-9 fino a quando il punto non è al centro della presa della testa laser.
c. Se il punto è a sinistra, aumentare la distanza parallela dello specchio riflettente e stringere le 3 viti di regolazione dello specchio di mezzo giro, quindi ripetere i passaggi 6-9 fino a quando il punto non è al centro della presa della testa laser.
Dopo aver completato la regolazione, eseguire prima "Calibrare la telecamera" e poi utilizzare l'anteprima della telecamera. 【Tutorial di Beam Studio】Calibrazione della telecamera.
