Tempistica consigliata

A seconda della potenza, delle ore di utilizzo, della temperatura ambiente, della temperatura dell'acqua e di altre condizioni.

Quando sostituire il tubo laser?

Il deterioramento del tubo laser.
Il guasto del tubo laser, che non emette più il raggio laser e genera un suono di rottura. Il Il tubo laser è classificato come materiale di consumo e il deterioramento è previsto a causa dell'uso della potenza, del tempo di stoccaggio e di altri fattori. Maggiore è l'impostazione della potenza, più rapido è il deterioramento del tubo laser.

Video completo

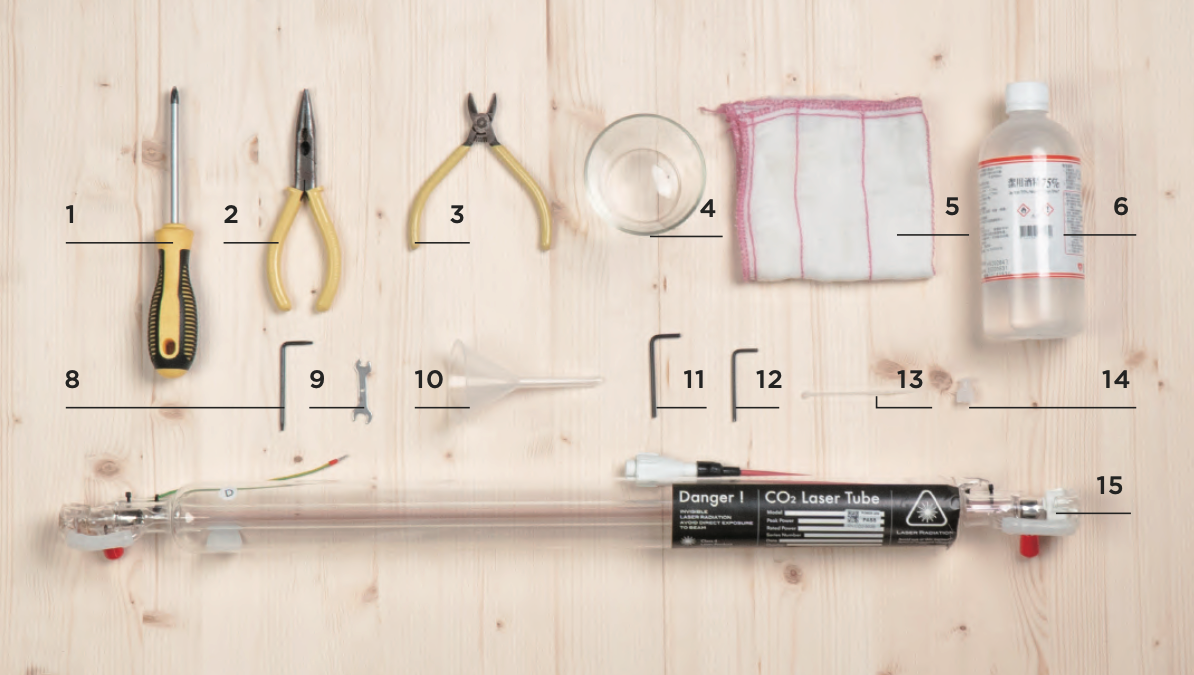

Elementi necessari

Da procurarsi:

1 | Cacciavite a croce

2 | Pinze a becco lungo

3 | Pinze diagonali

4 | Contenitore per l'acqua

5 | Carta assorbente o panno

6 | Alcol al 75%~99%

7 | Aspirapolvere o pistola ad aria compressa ( Se ne avete uno, è meglio. )

Inclusi nella scatola degli accessori:

8 | Cacciavite Torx

9 | Chiave a doppia testa

10 | Imbuto

11 | Chiave esagonale da 3mm

Inclusi nella scatola del tubo laser:

12 | Chiave esagonale da 2.5mm

13 | Fascetta per cavi

14 | Tappo per tubo dell'acqua

15 | Tubo laser



Procedura di sostituzione

0. Scollegare l'alimentazione e aprire il telaio

Si prega di scollegare prima il cavo di alimentazione, quindi sostituire il tubo laser.
Utilizzare il cacciavite Torx per rimuovere le 6 viti sul coperchio posteriore e sollevarlo.
È possibile rimuovere prima la polvere dal telaio posteriore e poi sostituire il tubo laser. Utilizzare un aspirapolvere o una pistola ad aria compressa per rimuovere la polvere dal telaio posteriore, quindi utilizzare un panno di carta o uno straccio con alcol per pulire l'area sporca e attendere che il telaio si asciughi prima di procedere con l'operazione successiva.

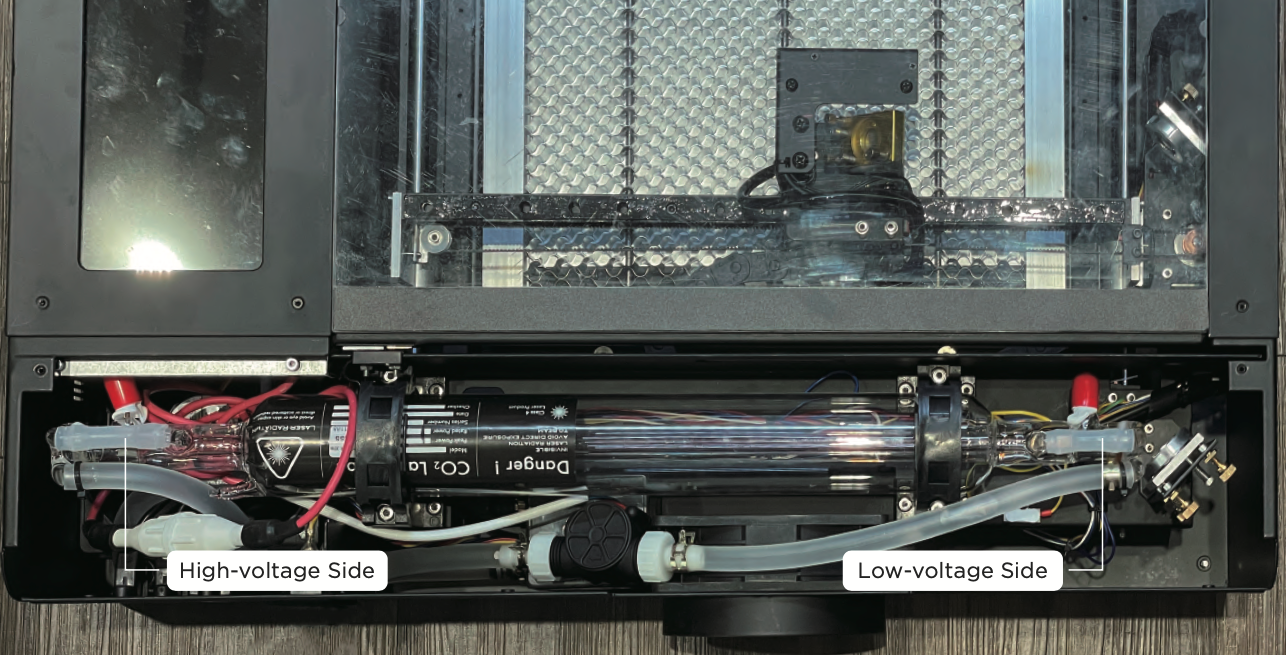

Il tubo laser ha due estremità. Il lato ad alta tensione ("High-voltage") è vicino allo schermo e il lato a bassa tensione ("Low-voltage") è vicino allo specchio riflettente.
Si prega di posizionare uno straccio o un panno di carta su entrambi i lati dell'alta e bassa tensione per evitare danni alla macchina dovuti a infiltrazioni d'acqua.

1. Scollegare i cavi del tubo laser

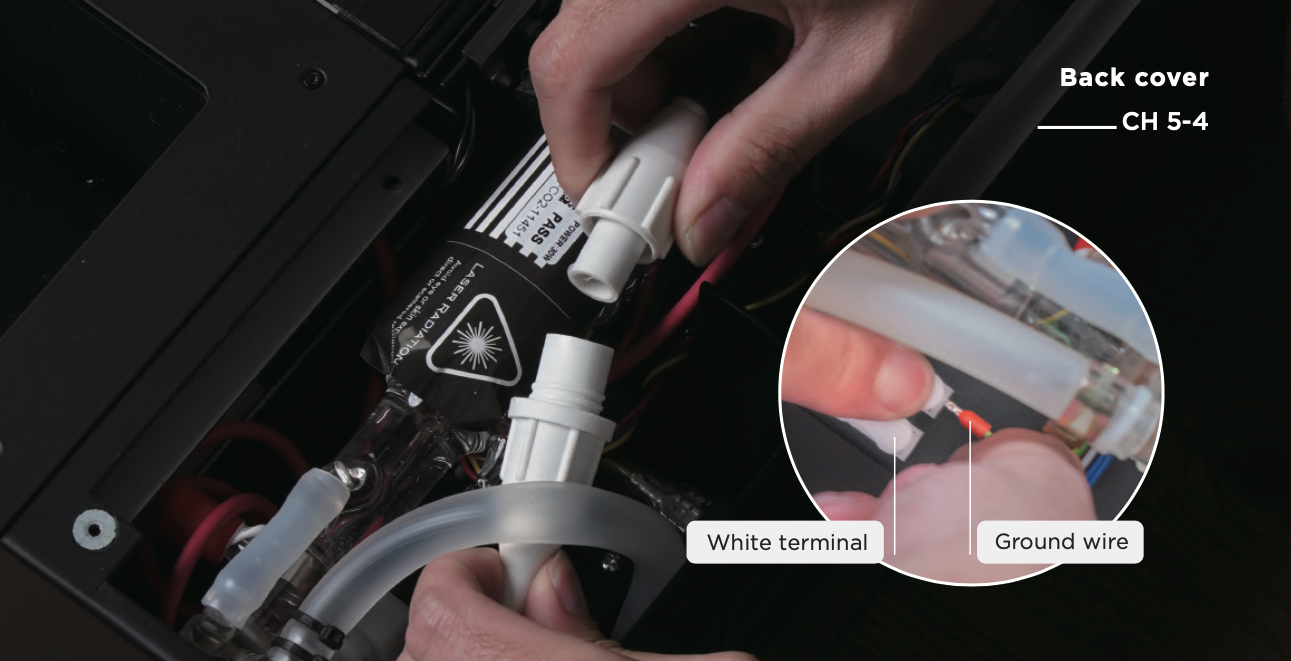

Svitare e scollegare il connettore bianco sul lato ad alta tensione > Premere il terminale bianco ed estrarre il cavo di terra sul lato a bassa tensione.


2. Allentare i supporti del tubo laser

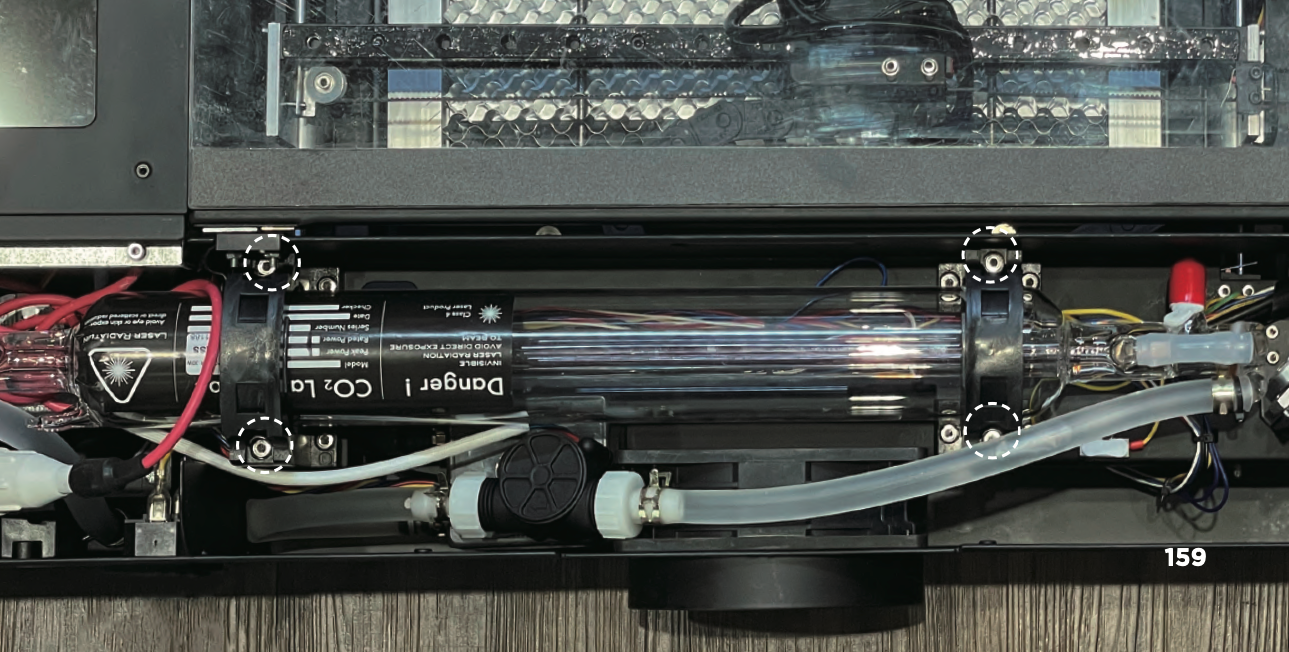

Utilizzare una chiave esagonale da 3 mm per allentare un totale di 4 viti sui supporti del tubo laser.


3. Estrarre il tubo laser per il drenaggio

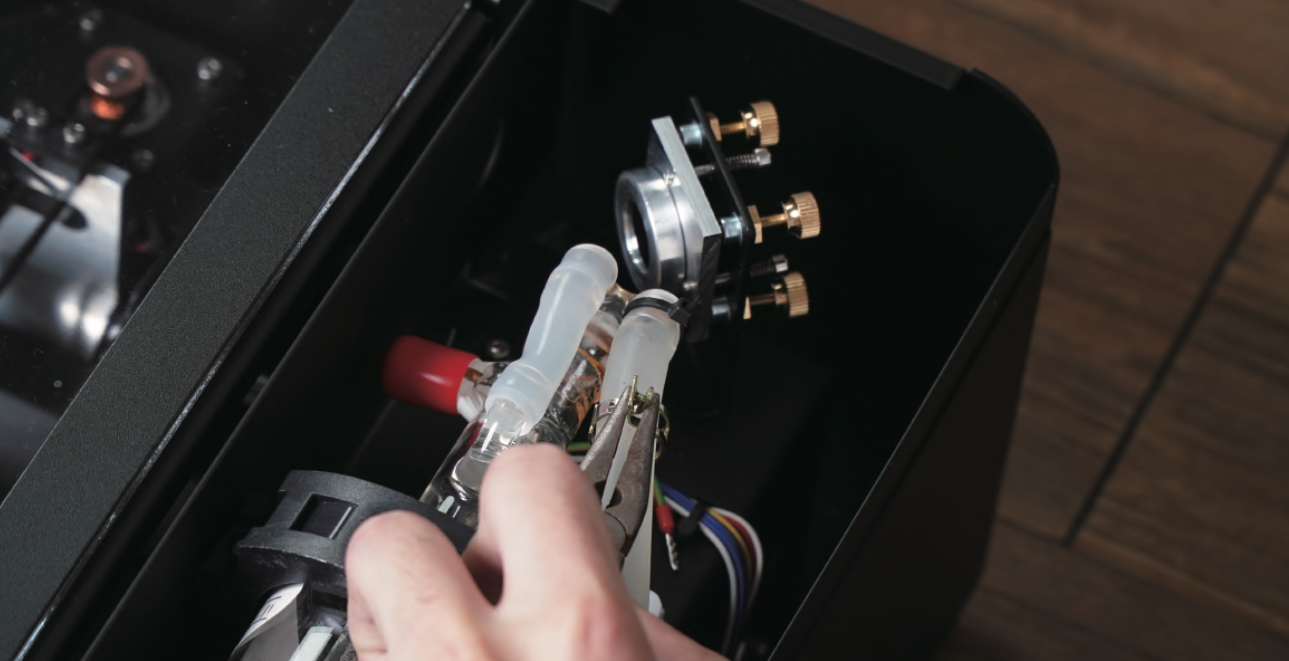

a. Utilizzare delle pinze a becchi per spostare la fascetta stringitubo dal lato a bassa tensione verso il centro del tubo dell'acqua ___2021-08-30___2.32.03.png

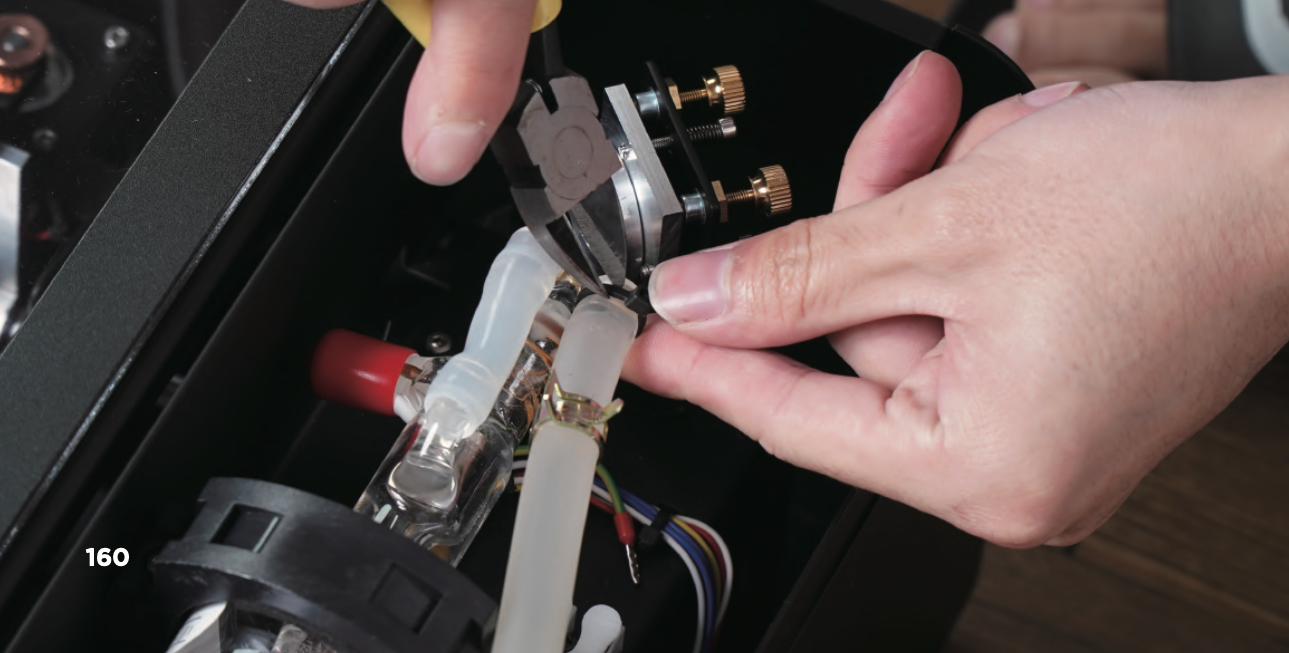

b. Utilizzare delle pinze diagonali per rimuovere la fascetta che fissa il tubo dell'acqua > Spostare il tubo laser fuori dal telaio ___2021-08-30___2.32.12.png

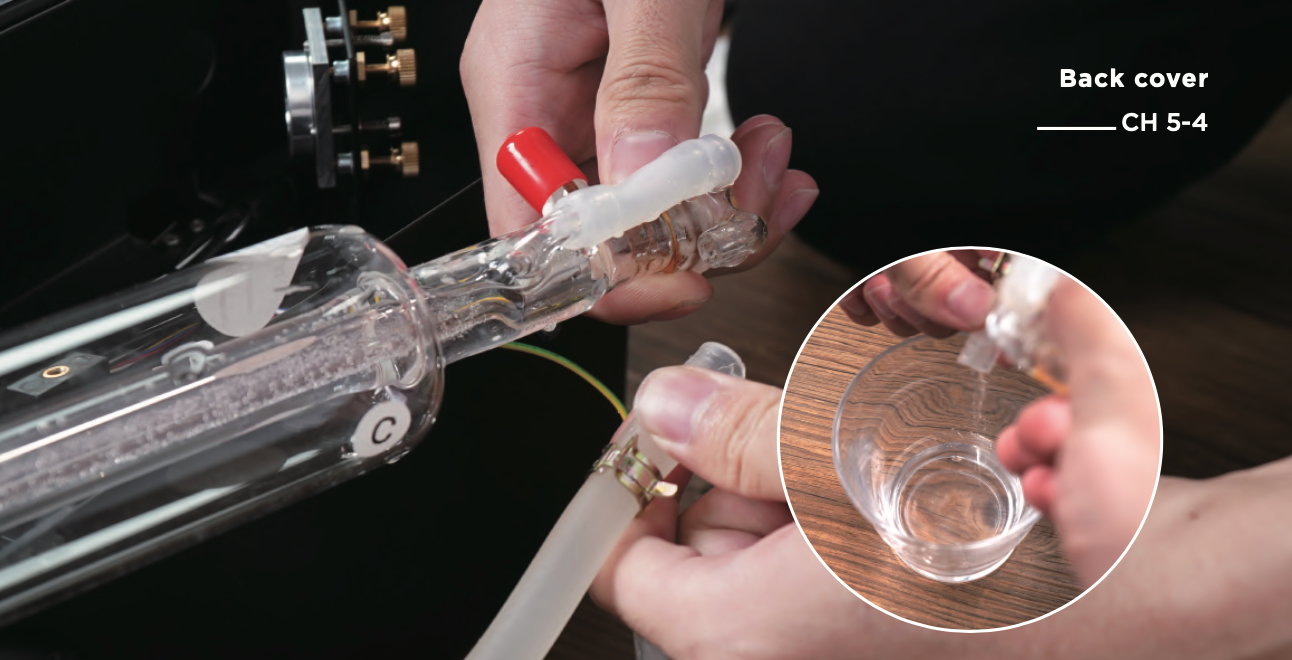

c. Puntare il tubo dell'acqua sul lato a bassa tensione verso il contenitore dell'acqua, quindi estrarre il tubo per far defluire l'acqua (quando la posizione di uscita dell'acqua sul lato a bassa tensione è più bassa di quella sul lato ad alta tensione, il liquido verrà scaricato per il principio dei vasi comunicanti)

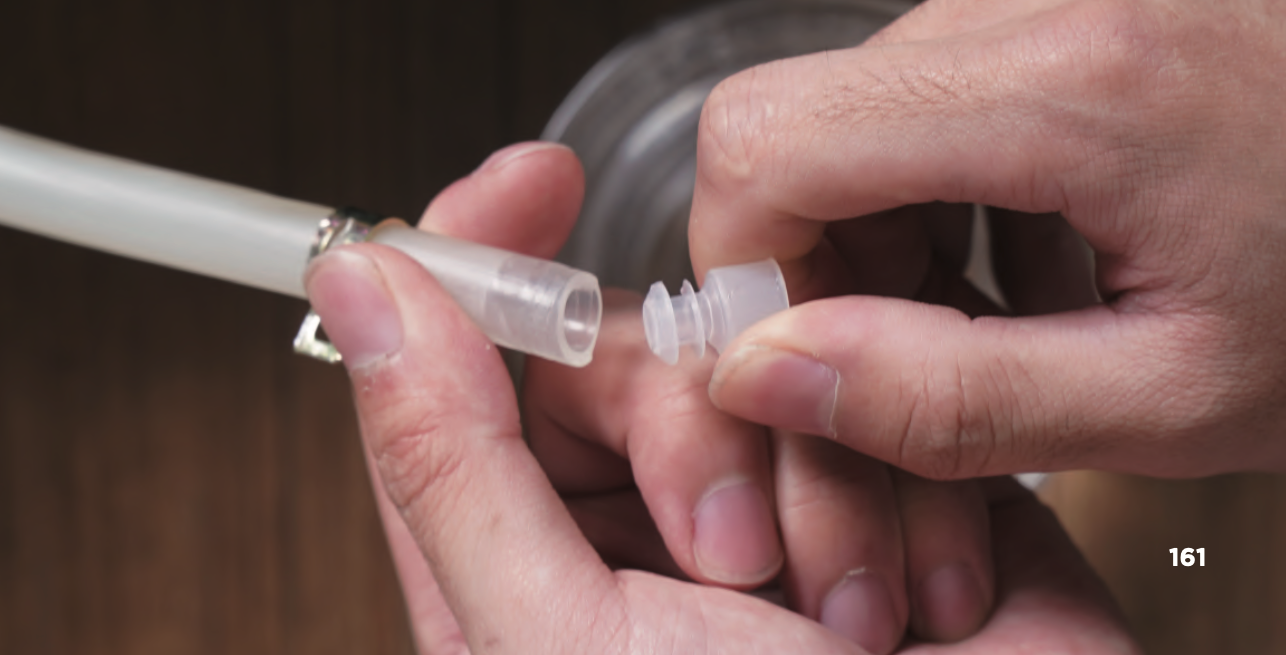

d. Al termine dello scarico, tappare l'uscita dell'acqua con un tappo per tubi. ___2021-08-30___2.32.31.png

4. Rimuovere il tubo laser

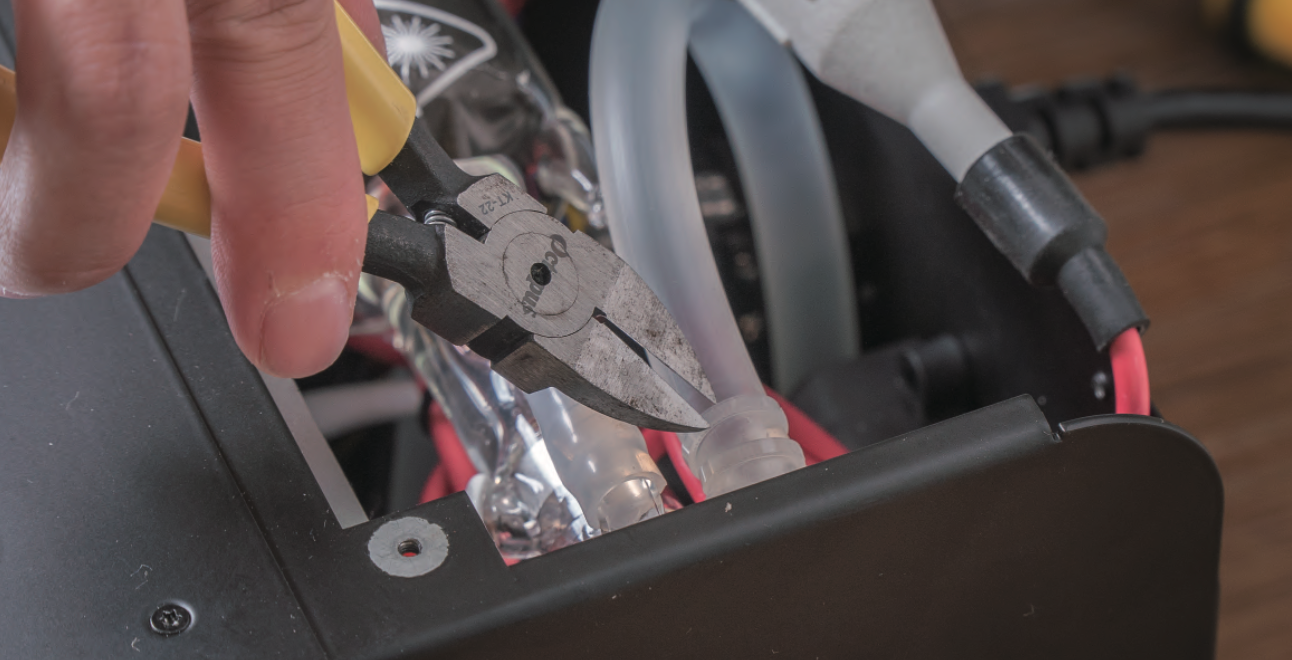

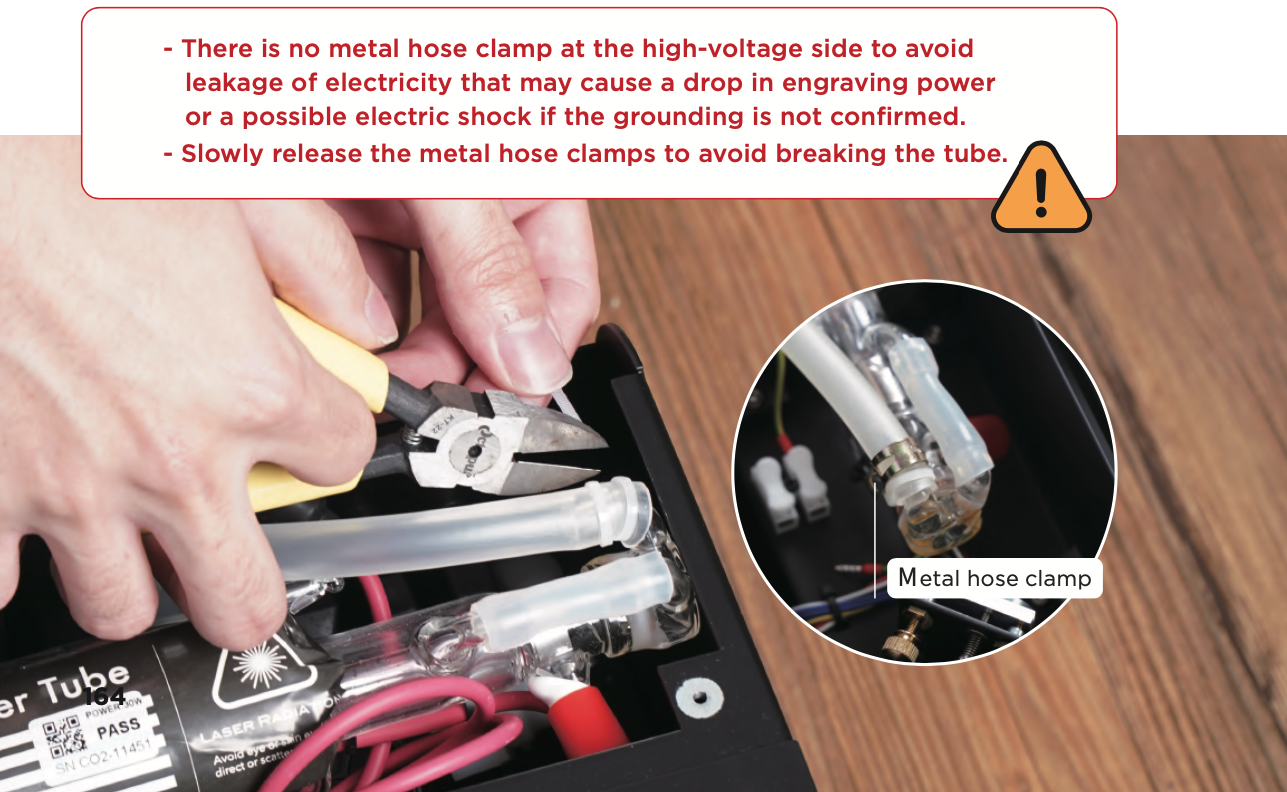

a. Per evitare perdite d'acqua, posizionare uno straccio o un tovagliolo di carta sotto il lato ad alta tensione > Utilizzare delle pinze diagonali per rimuovere la fascetta che fissa il tubo dell'acqua > ___2021-08-30___2.32.40.png

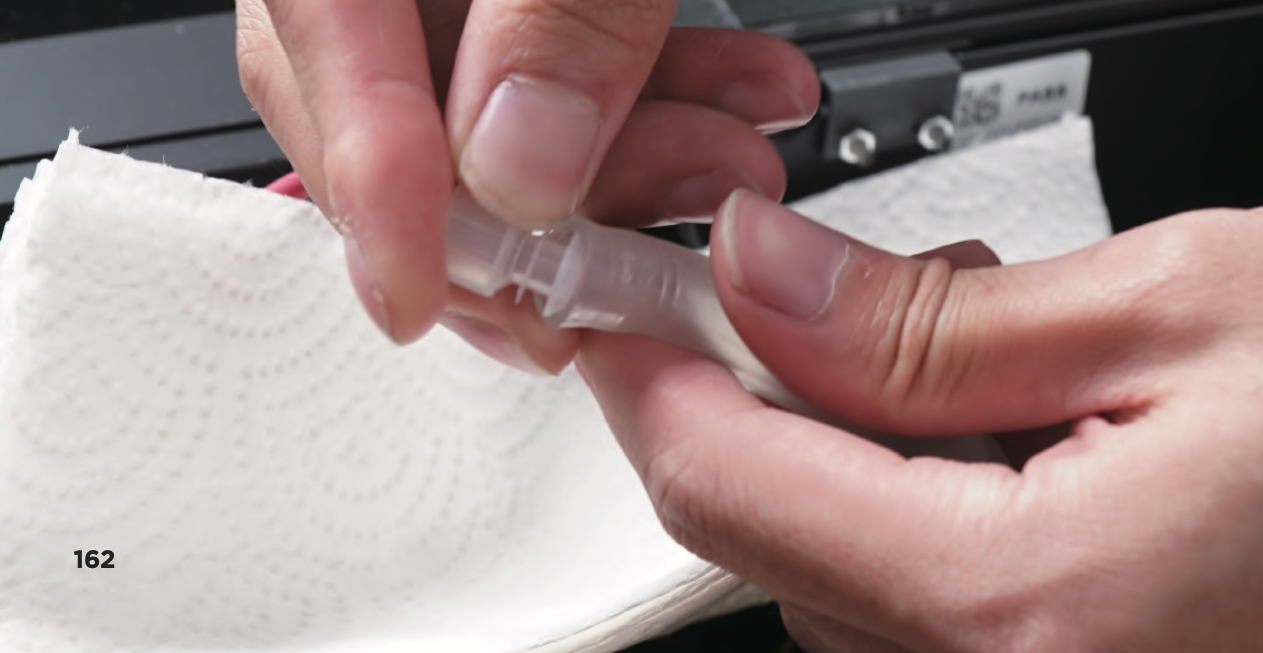

b. Estrarre il tubo dell'acqua sul lato ad alta tensione e inserire un tappo per tubi > ___2021-08-30___2.32.54.png

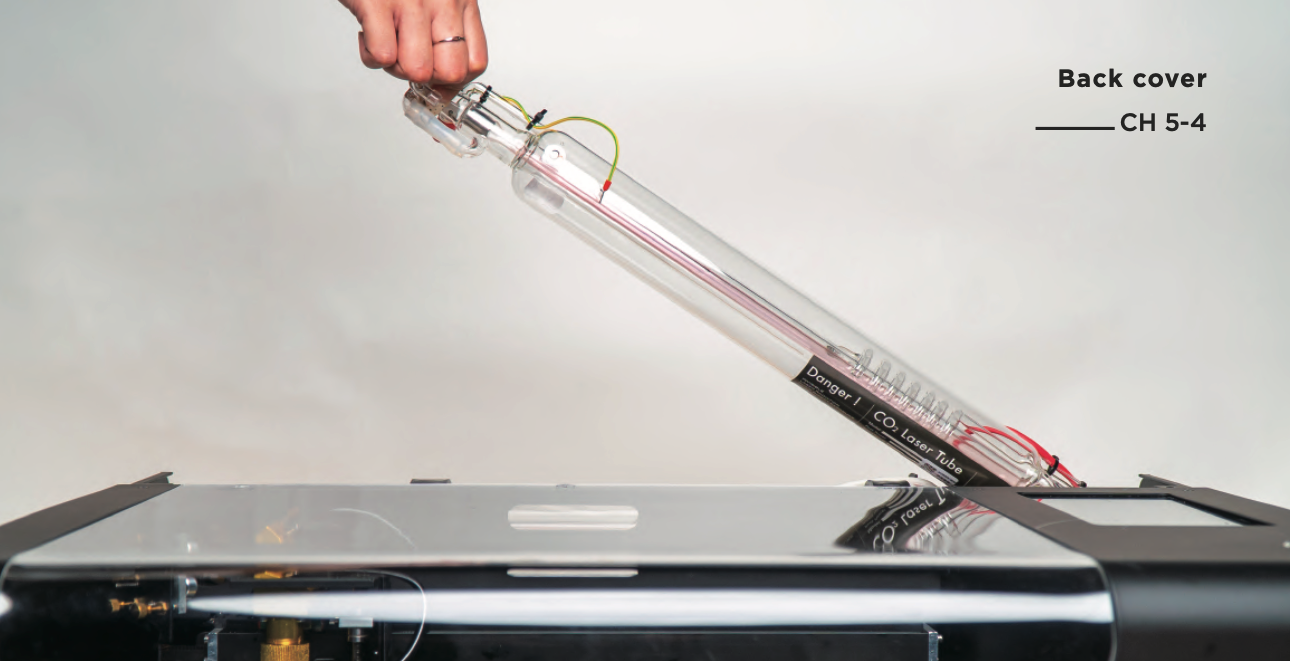

c. Rimuovere completamente il tubo laser.



5. Posizionare il tubo laser e il tubo dell'acqua

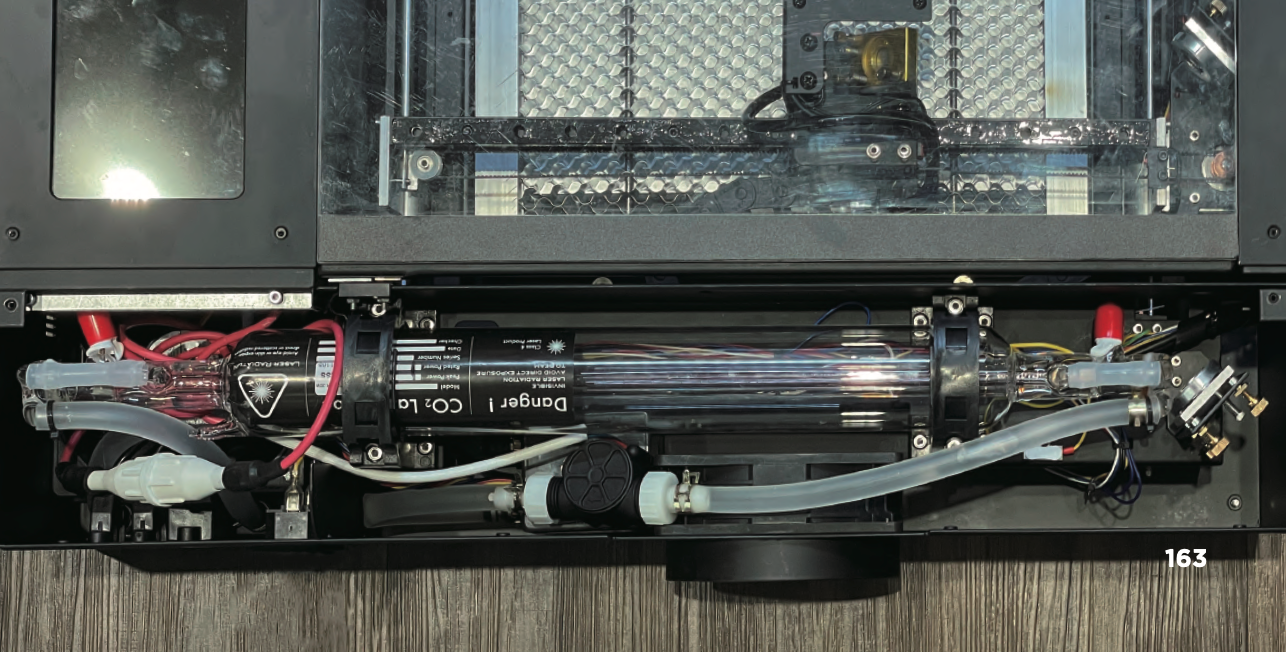

a. Posizionare il tubo laser come mostrato nell'immagine > ___2021-08-30___2.33.23.png

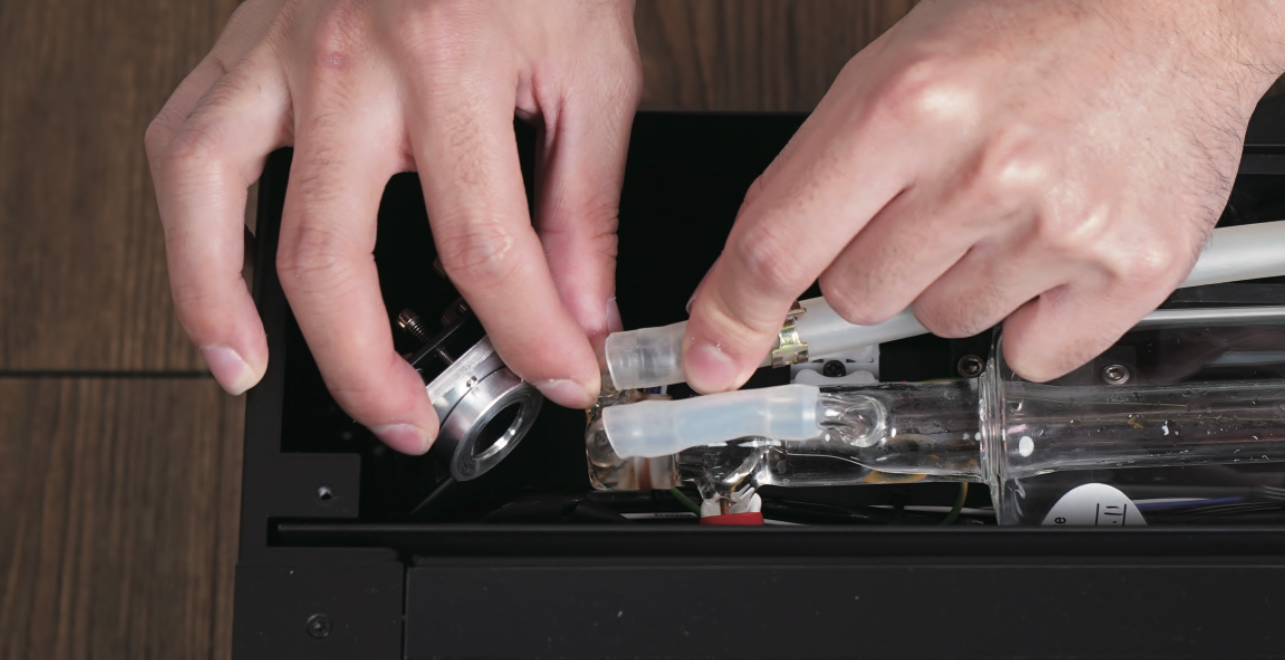

b. Rimuovere il tappo per tubi sul lato ad alta tensione e posizionare il tubo dell'acqua sul tubo di vetro > Rimuovere il tappo per tubi sul lato a bassa tensione e posizionare il tubo dell'acqua sul tubo di vetro.


6. Fissare il tubo dell'acqua sul tubo laser

Fissare il tubo dell'acqua sul lato ad alta tensione del tubo di vetro con una fascetta > Stringere la fascetta e tagliare l'eccesso con un paio di pinze diagonali > Fissare il tubo dell'acqua sul lato a bassa tensione del tubo di vetro con una fascetta > Stringere la fascetta e tagliare l'eccesso con un paio di pinze diagonali > Rimettere la fascetta stringitubo metallica.


7. Collegare il cavo del tubo laser

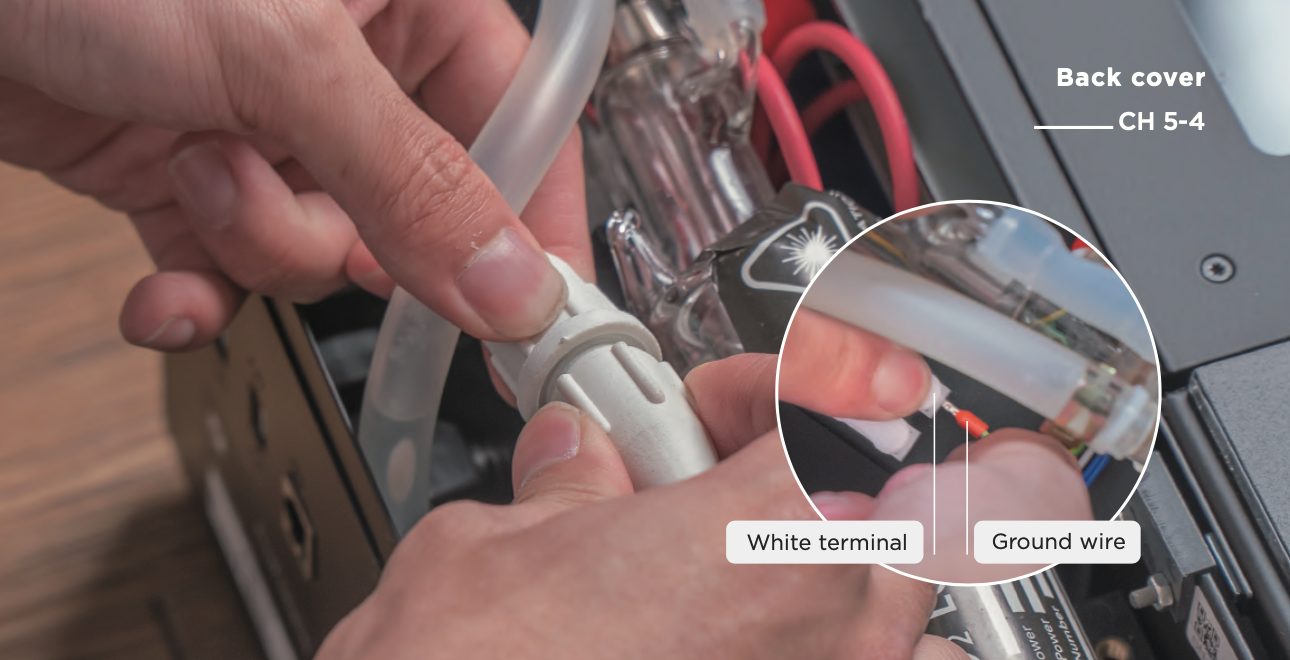

Collegare il connettore bianco sul lato ad alta tensione con un filo rosso e stringerlo > Premere il terminale bianco sul lato a bassa tensione e inserire saldamente il filo di terra > Rilasciare il terminale bianco e tirare delicatamente il filo di terra per verificarne la stabilità. ___2021-08-30___2.34.03.png

8. Stringere nuovamente i supporti del tubo laser

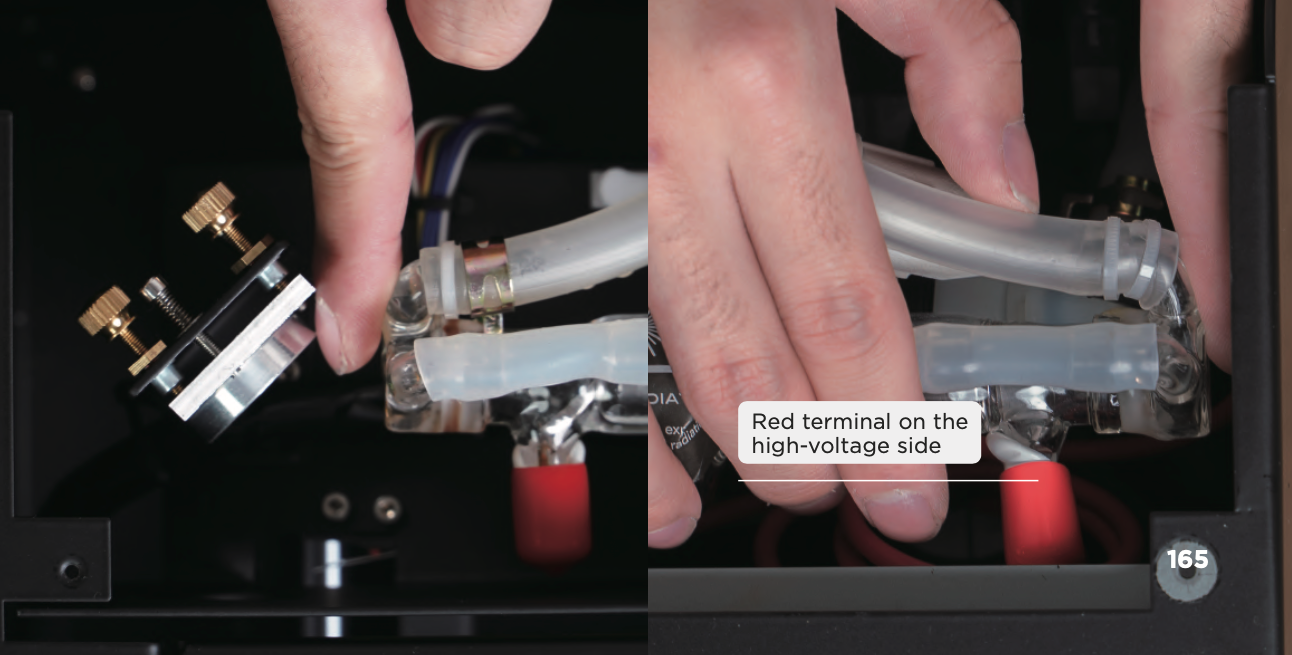

a. Posizionare il tubo laser in posizione, lasciando una distanza di un dito tra le estremità della testa e della coda > Ruotare il terminale rosso sul lato ad alta tensione verso l'interno del telaio della macchina > Assicurarsi che non ci siano pieghe o attorcigliamenti dei tubi dell'acqua ___2021-08-30___2.34.41.png

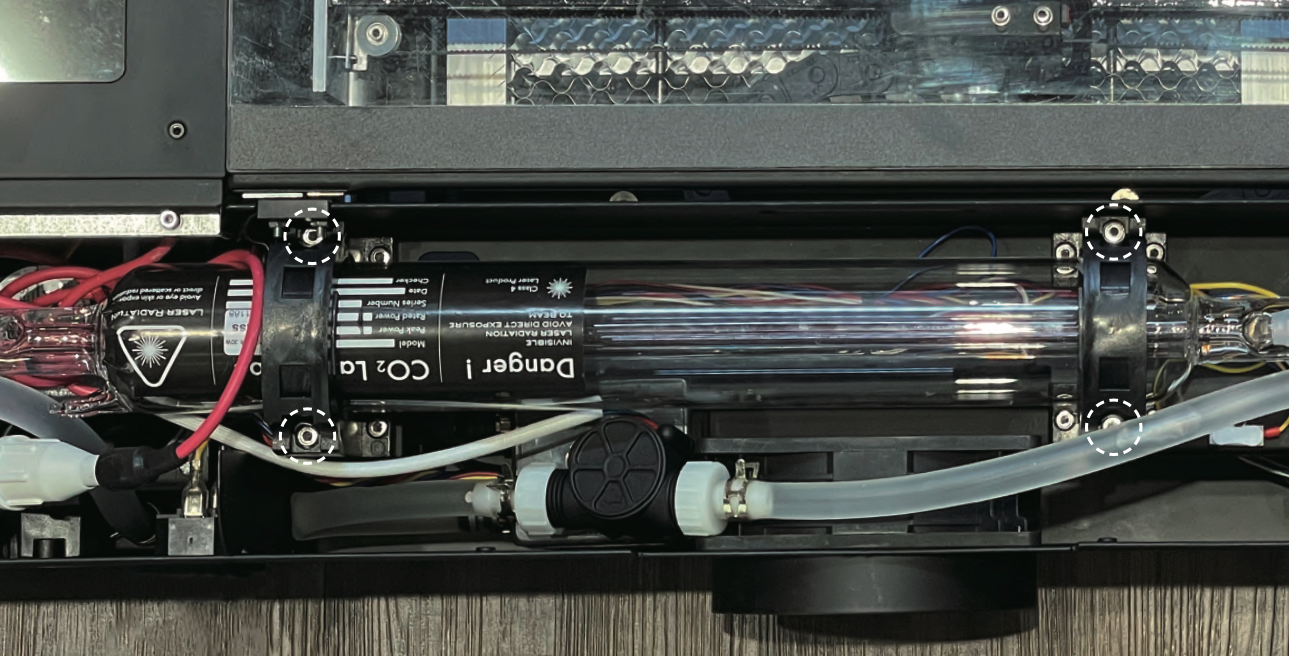

b. Utilizzare una chiave esagonale da 3 mm per serrare un totale di 4 viti sui supporti del tubo laser > Scuotere delicatamente il tubo laser per assicurarsi che non si sposti a sinistra e a destra e avanti e indietro. ___2021-08-30___2.34.51.png

9. Collegare il cavo di alimentazione e avviare la macchina

Dopo aver verificato che l'installazione sia corretta, è possibile collegare il cavo di alimentazione e avviare la macchina.

10. Attivare la "Pompa"

Dopo l'accensione della macchina, fare clic su "MANUTENZIONE" sullo schermo > Fare clic su "Pompa" dopo che la testa laser è tornata nella posizione iniziale. L'acqua di raffreddamento inizierà quindi a entrare nel tubo laser e il livello dell'acqua della pompa si abbasserà.

11. Spegnere la macchina e scollegare il cavo di alimentazione

Quando il livello dell'acqua della pompa è sceso a 1/4, spegnere la macchina e scollegare il cavo di alimentazione prima di aggiungere manualmente l'acqua.

⚠️
1. Non toccare l'area vicino al lato ad alta tensione del tubo laser dopo aver collegato il cavo di alimentazione per evitare scosse elettriche.

2. Quando si utilizza la pagina "MANUTENZIONE", evitare di toccare l'interruttore laser o di mettere la mano all'estremità del tubo laser.

3. Osservare attentamente il livello dell'acqua per evitare fuoriuscite.

4. Utilizzare acqua distillata per evitare che le impurità influenzino l'effetto di raffreddamento ad acqua.


12. Aggiungere acqua manualmente

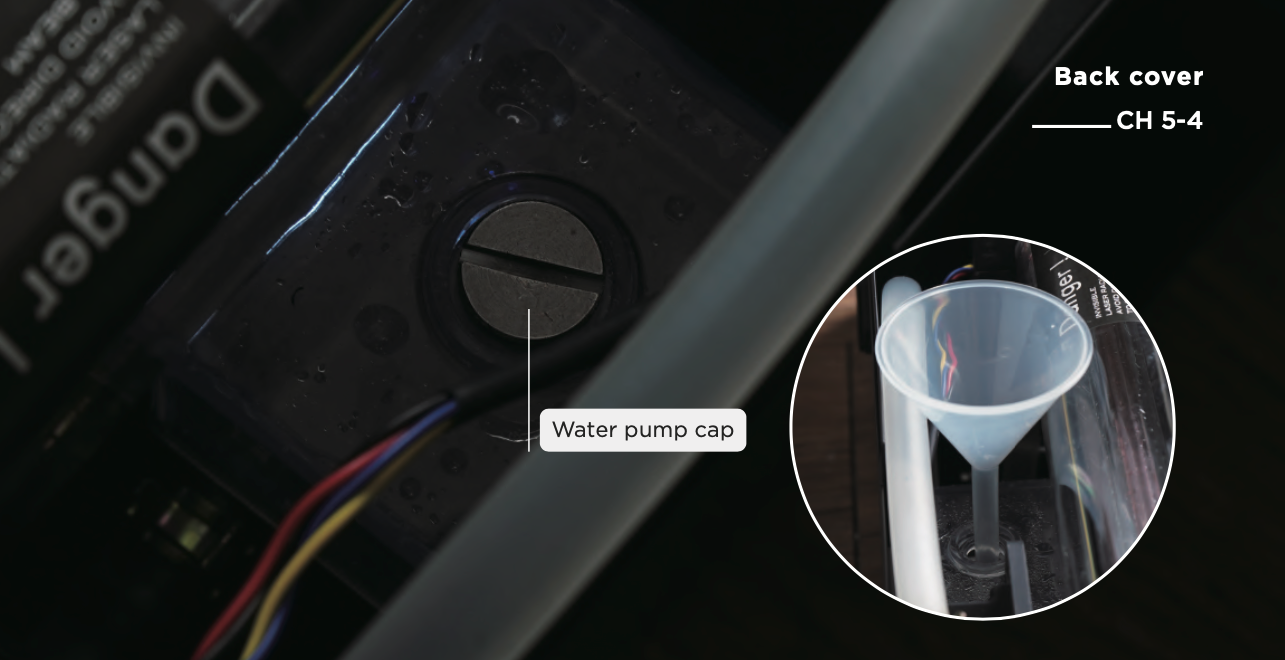

Utilizzare la chiave a doppia testa per aprire il tappo della pompa dell'acqua > Inserire l'imbuto > Riempire la pompa dell'acqua con acqua distillata.

13. Stringere nuovamente il tappo della pompa dell'acqua

Ripetere i passaggi da 9 a 12 fino a quando il livello della pompa dell'acqua raggiunge l'80% di riempimento e il livello dell'acqua non scende più a causa dell'aggiunta nel tubo laser, quindi utilizzare la chiave a doppia testa per stringere nuovamente il tappo della pompa dell'acqua per completare la procedura di sostituzione del tubo laser.

⚠️
1. Troppe bolle d'aria all'interno del tubo laser influenzeranno l'efficienza di dissipazione del calore.
2. Si consiglia di riempire l'acqua per più dell'80% o di premere il tubo dell'acqua durante l'aggiunta dell'acqua, in modo da ridurre la probabilità di formazione di bolle d'aria.
3. Se la pompa dell'acqua non può essere attivata, contattare il rivenditore.
4. Dopo aver spostato il tubo laser, Allineamento del percorso ottico deve essere eseguito.
