Frequenza Consigliata
Una volta ogni 3 mesi
Note: IPer evitare la rottura del tubo laser in vetro a causa del calore generato durante l'eccitazione laser e l'intasamento della pompa dell'acqua, è necessario mantenere l'effetto di raffreddamento ad acqua con sufficiente acqua distillata.
Video Completo

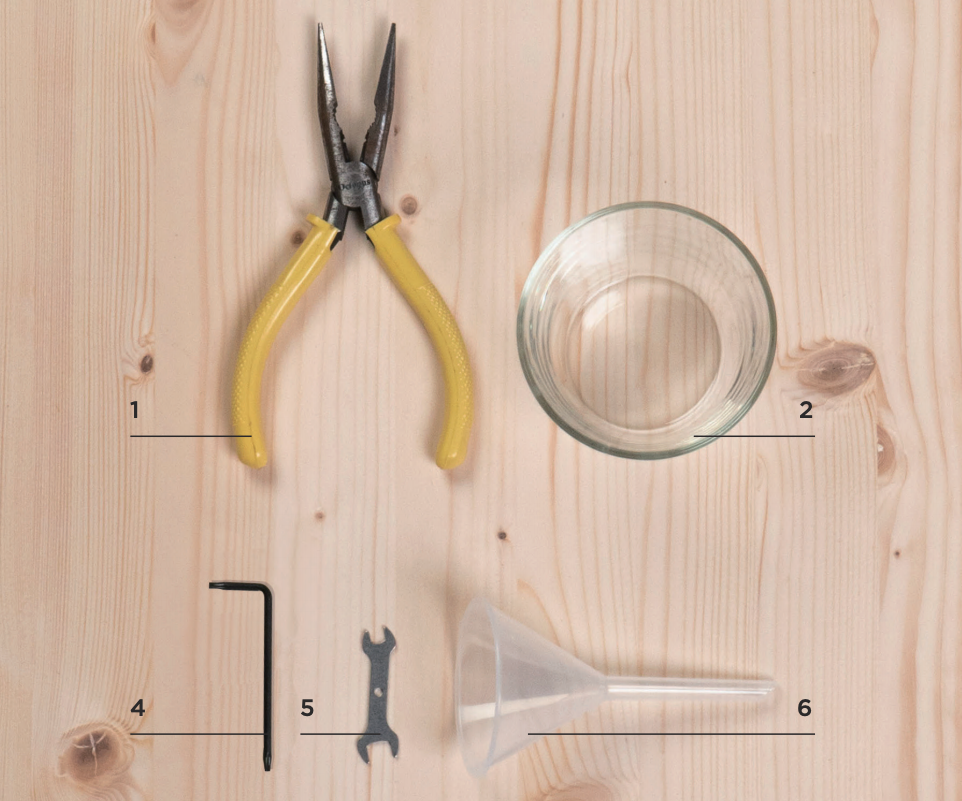

Elementi di Preparazione
Preparazione Autonoma:
1 | Pinze a becco lungo
2 | Contenitore per l'acqua
3 | Carta assorbente o panno
Incluso nella scatola degli accessori:
4 | Cacciavite Torx
5 | Chiave a doppia testa
6 | Imbuto
Passaggi per la Manutenzione
0. Scollegare l'alimentazione
- Spegnere la macchina e scollegare il cavo di alimentazione prima di sostituire il liquido di raffreddamento.
- Utilizzare un cacciavite Torx per rimuovere le sei viti sul coperchio posteriore, quindi sollevarlo.
- Il tubo laser ha due estremità: il lato ad alta tensione è vicino allo schermo, mentre il lato a bassa tensione è vicino allo specchio riflettente.
- Se l'acqua non è eccessivamente sporca, è possibile saltare i passaggi 1 e 2. Tuttavia, ricordare che il percorso ottico deve essere riallineato dopo aver spostato il tubo laser.

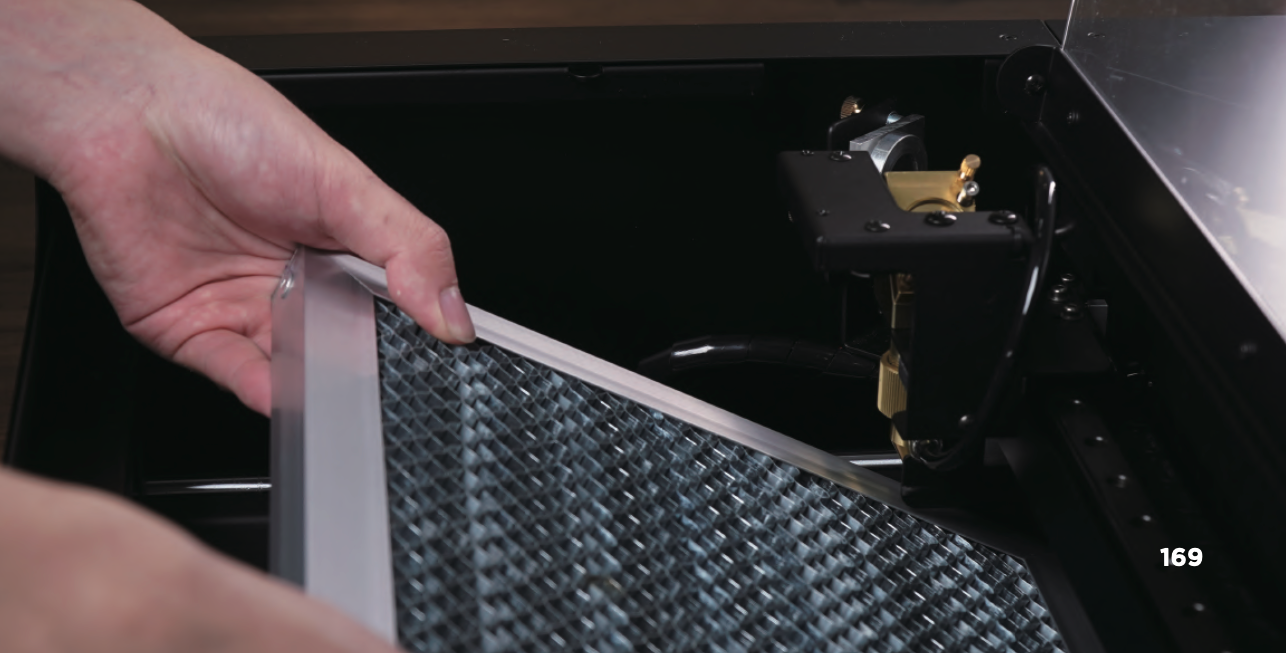

1. Estrarre il piano a nido d'ape
- La parte a rete del piano a nido d'ape è relativamente affilata, quindi prestare attenzione quando la si maneggia.
- Spostare la testa laser nell'angolo in alto a destra dell'area di lavoro. Se non è possibile spostare la testa laser, andare su "MANUTENZIONE" sullo schermo > "Motori" per rilasciare i motori.

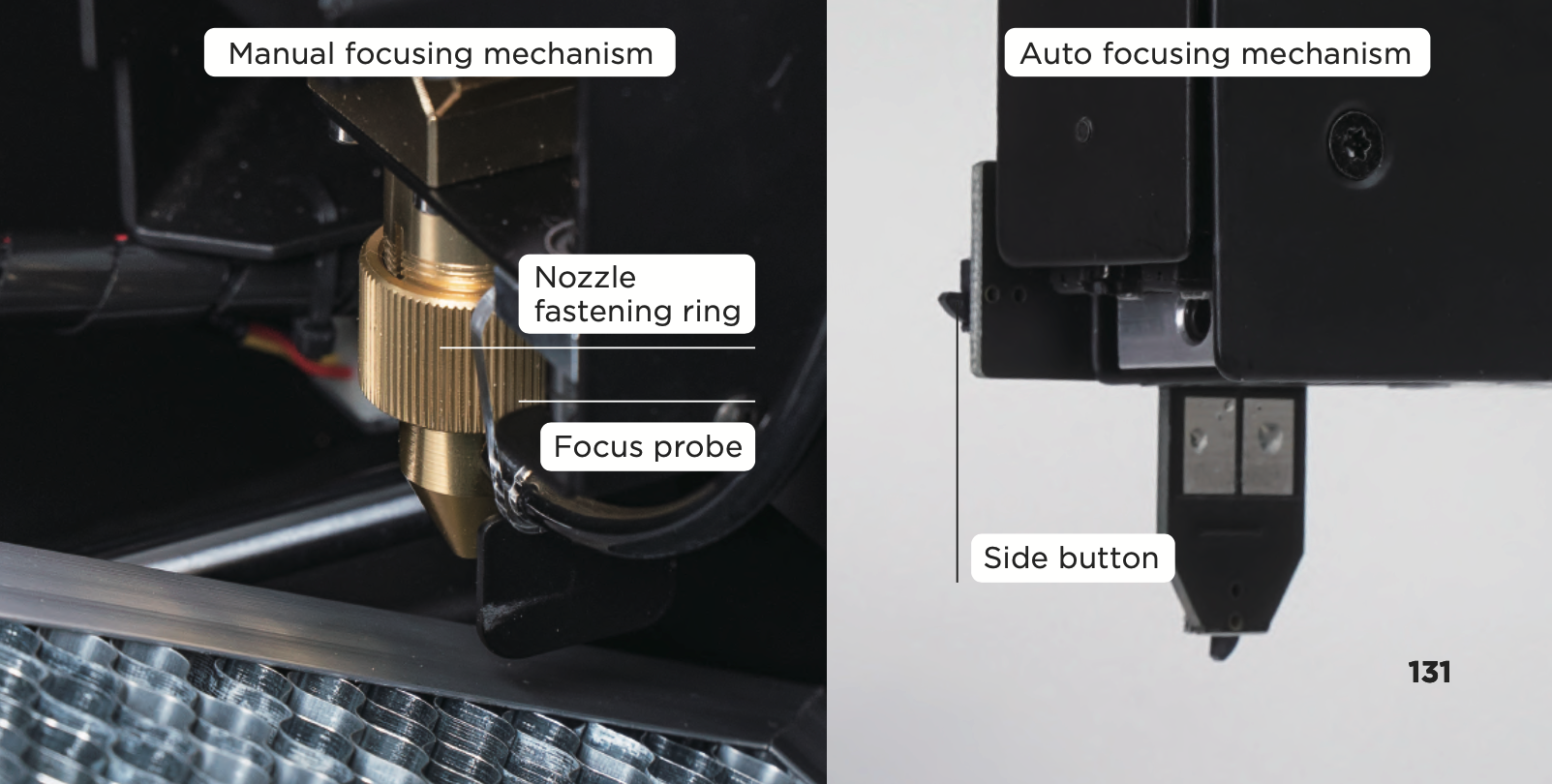

- Se la macchina è dotata di messa a fuoco automatica, premere e tenere premuto il pulsante laterale come mostrato nell'immagine in basso, per retrarre la testa laser ed evitare di urtare il piano a nido d'ape durante l'estrazione.
2. Estrarre la testa laser

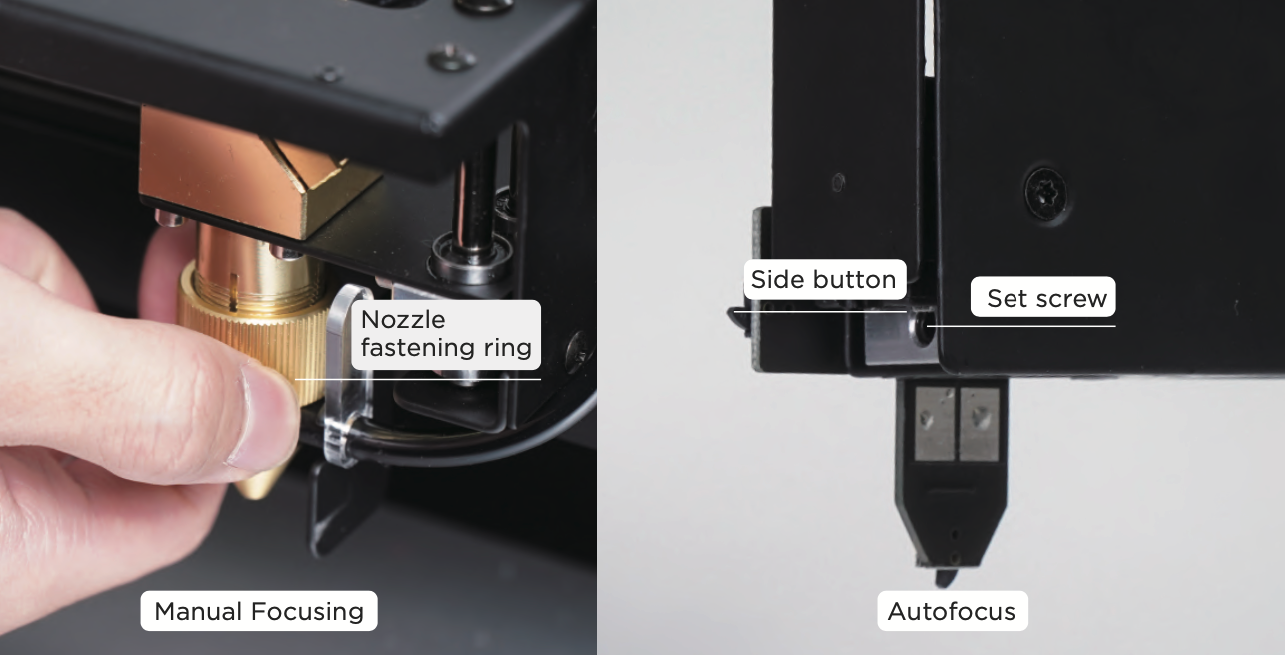

Messa a fuoco manuale: Svitare l'anello di fissaggio dell'ugello > Estrarre la testa laser verso il basso e in avanti.
Messa a fuoco automatica: Premere e tenere premuto il pulsante laterale, spostare la testa laser verso il basso fino in fondo e rilasciare il pulsante > Utilizzare una chiave esagonale da 2,5 mm per allentare la vite di fermo sul lato sinistro della testa laser > Spostare la testa laser verso il basso e verso l'esterno.
3. Svitare il raccordo a innesto e puntare la testa laser verso di esso

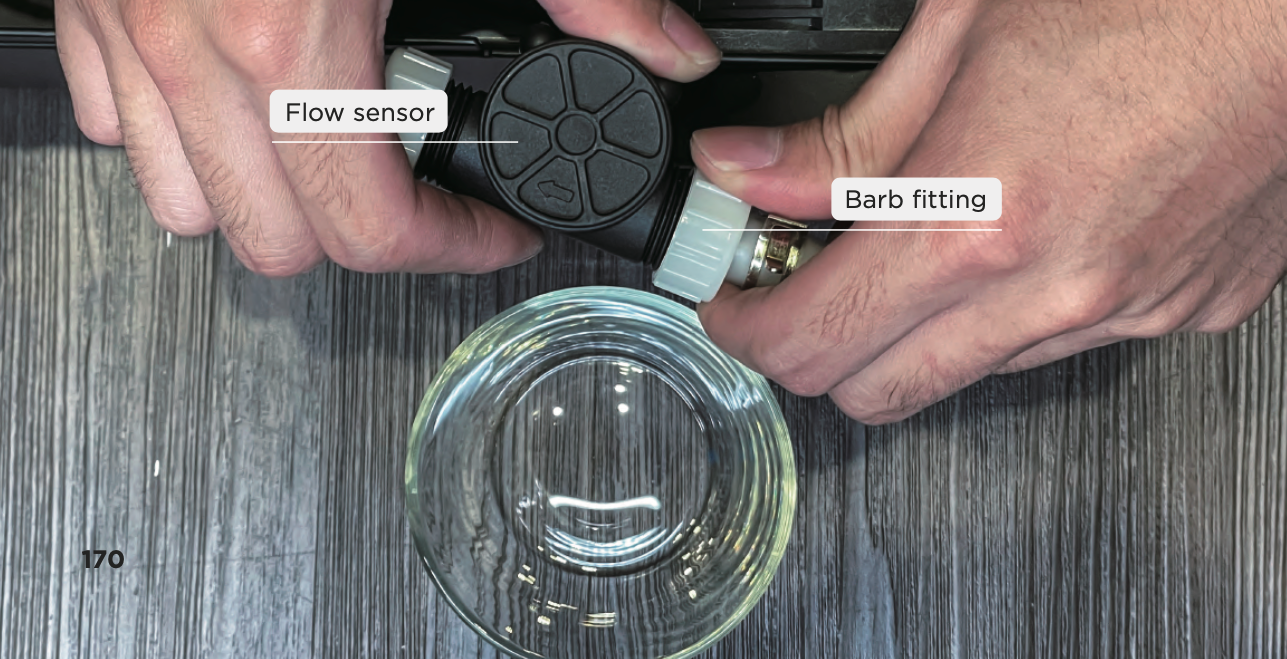

a. Svitare il raccordo a innesto vicino al lato a bassa tensione (vicino allo specchio riflettente) sul sensore di flusso >

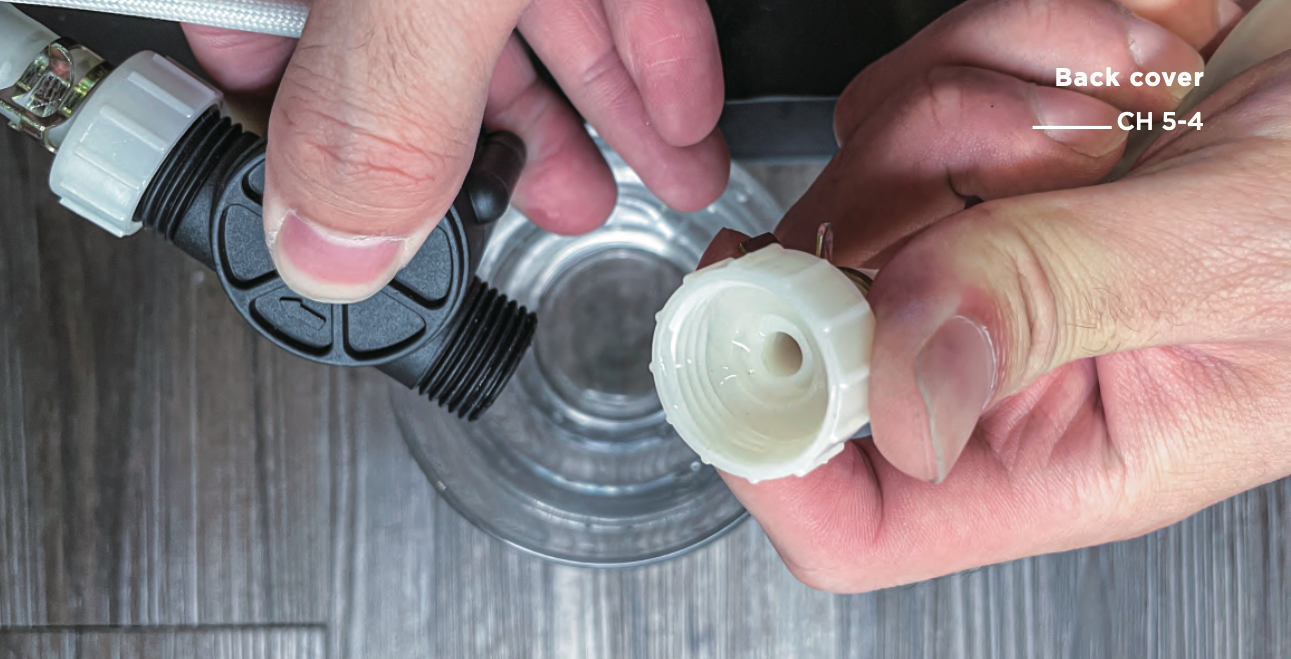

b. Posizionare il sensore di flusso all'interno del contenitore d'acqua > Sollevare leggermente il tubo dell'acqua vicino al lato a bassa tensione per far uscire un po' d'acqua >

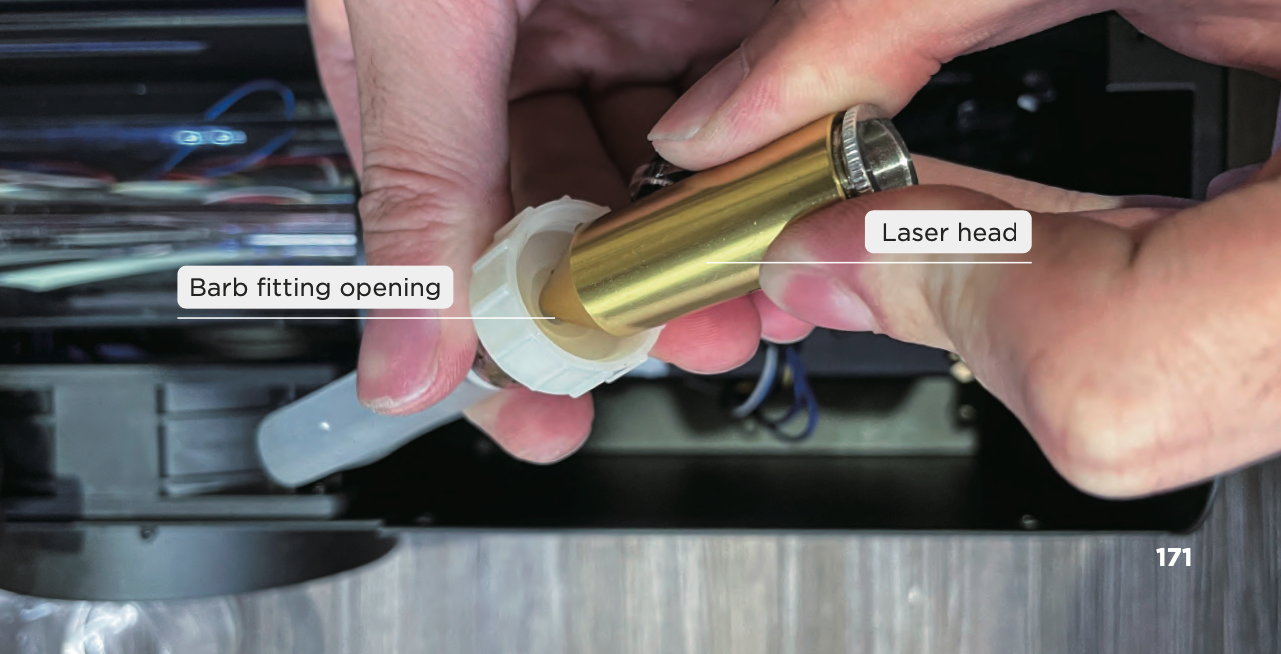

c. Puntare l'uscita della testa laser verso l'apertura del raccordo a innesto. Assicurarsi di chiedere a qualcuno di assistere nel tenere il sensore di flusso sopra il contenitore d'acqua per evitare fuoriuscite d'acqua dopo l'attivazione della pompa dell'aria
4. La "Pompa dell'aria" aiuta a scaricare l'acqua
Fare clic su "MANUTENZIONE" sullo schermo > Fare clic su "Pompa dell'aria" per attivare il flusso d'aria, l'acqua di raffreddamento verrà scaricata dal tubo dell'acqua vicino al lato ad alta tensione > Dopo aver svuotato l'acqua, fare clic su "Pompa dell'aria" per interrompere il flusso d'aria.
5. Asciugare e installare la testa laser
Utilizzare carta assorbente o un panno per asciugare la testa laser >: Posizionare la testa laser all'indietro e verso l'alto > Stringere l'anello di fissaggio dell'ugello.
Messa a fuoco automatica: IInserire la testa laser sotto l'accessorio di messa a fuoco automatica e spingere il tubo dell'aria nero verso l'alto > Utilizzare una chiave esagonale da 2,5 mm per stringere la vite di fermo sul lato sinistro della testa laser.
6. Ricollegare il raccordo a barbiglio

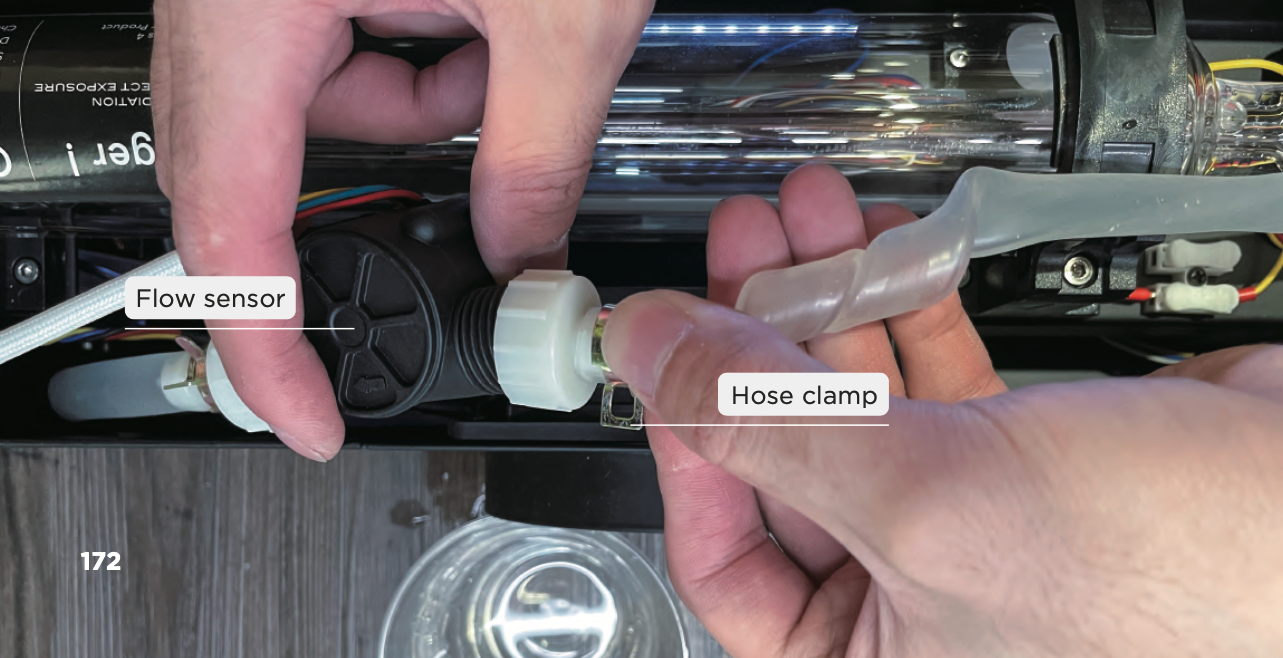

Preruotare il tubo dell'acqua di due giri o due giri e mezzo (la posizione della fascetta stringitubo può essere utilizzata come riferimento) > Ricollegare il raccordo a barbiglio al sensore di flusso.
7. Spegnere la macchina e scollegare il cavo di alimentazione
Spegnere la macchina e scollegare il cavo di alimentazione prima di aggiungere manualmente l'acqua.
8. Aggiungere manualmente acqua fino al 50%

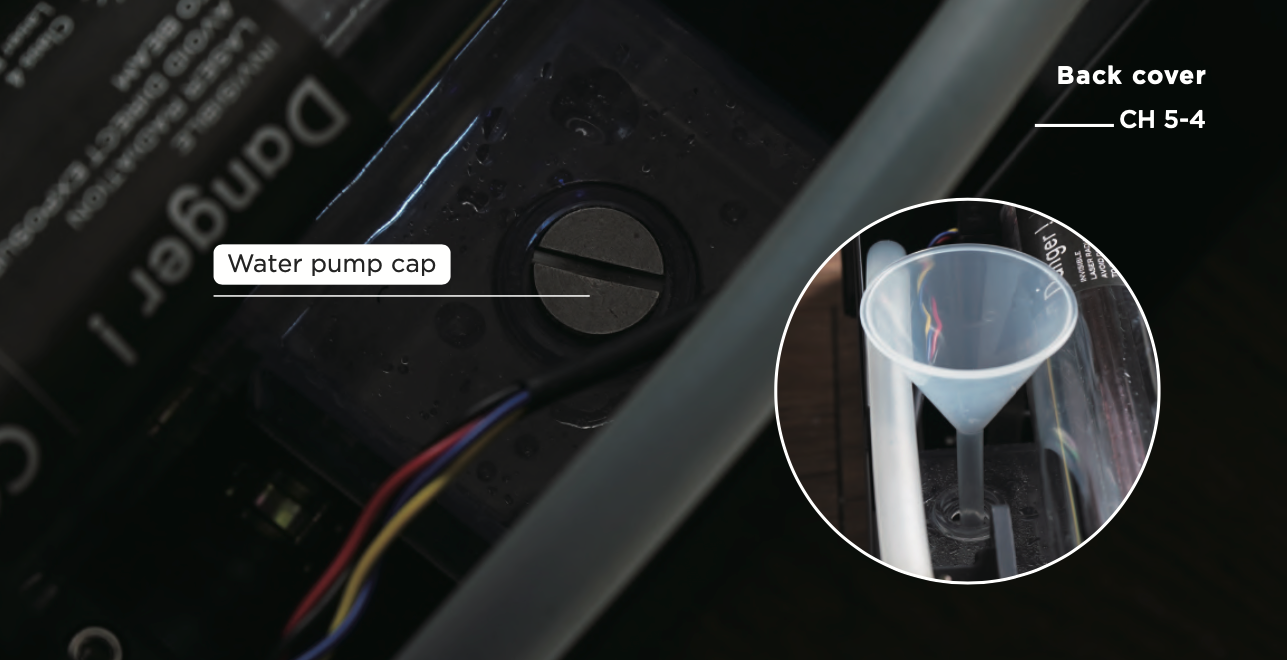

Utilizzare una chiave a doppia testa per aprire il tappo della pompa dell'acqua > Inserire l'imbuto > Riempire la pompa dell'acqua con acqua distillata.
Collegare il cavo di alimentazione e avviare la macchina
Collegare il cavo di alimentazione e avviare la macchina.
Attivare la "Pompa"
Dopo aver acceso la macchina, fare clic su "MANUTENZIONE" sullo schermo > Dopo che la testa laser è stata posizionata nella posizione iniziale, fare clic su "Pompa", quindi l'acqua di raffreddamento inizia a entrare nel tubo laser e il livello dell'acqua della pompa si abbassa. Se la pompa dell'acqua non funziona, contattare il proprio rivenditore.
Stringere nuovamente il tappo della pompa dell'acqua
Ripetere i passaggi da 7 a 10 fino a quando il livello della pompa dell'acqua raggiunge l'80% di riempimento e il livello dell'acqua non scende più a causa dell'aggiunta nel tubo laser, quindi è possibile utilizzare una chiave a doppia testa per stringere nuovamente il tappo della pompa dell'acqua per completare il cambio dell'acqua.
Si prega di stringere a mano il tappo della pompa per evitare danni al serbatoio.
⚠️
Assicurarsi che non ci siano pieghe o attorcigliamenti dei tubi dell'acqua che possano influire sul flusso dell'acqua.
Si prega di utilizzare acqua distillata per evitare che le impurità influiscano sull'effetto di raffreddamento ad acqua.
Troppe bolle d'aria all'interno del tubo laser influiranno sull'efficienza di dissipazione del calore. Si consiglia di riempire l'acqua per più dell'80% o di premere il tubo dell'acqua durante l'aggiunta dell'acqua, in modo da ridurre la probabilità di produrre bolle d'aria.
Si prega di osservare attentamente il livello dell'acqua per evitare fuoriuscite.
Si prega di non toccare l'area vicino al lato ad alta tensione del tubo laser dopo aver collegato il cavo di alimentazione per evitare scosse elettriche.
Quando si utilizza la pagina "MANUTENZIONE", evitare di toccare l'interruttore del laser o di mettere la mano all'estremità del tubo laser.
7. Se non è possibile attivare la pompa dell'acqua, contattare il proprio rivenditore.
