5-11 Test di avvio della macchina - Nessun risultato di incisione

Descrizione:

I problemi di incisione possono avere varie cause, come una connessione del modulo scadente, anomalie del modulo, firmware obsoleto, ecc.

Si prega di notare che il problema potrebbe persistere dopo aver seguito i passaggi seguenti.
Tuttavia, è ancora possibile raccogliere informazioni utili per il team FLUX per chiarire il problema in modo più efficace.

Passo 1 - Controllare la spia luminosa dell'alimentatore

Si prega di verificare se la luce verde sull'adattatore è accesa fissa o lampeggiante durante lo standby della macchina e l'esecuzione di un'attività.

(Dovrebbe sempre rimanere accesa fissa.)

Determinare il risultato e la prossima azione da intraprendere:

Passo 2 - Controllare l'installazione del modulo

1. Allentare la vite a mano 『A』 sull'adattatore del modulo 『B』.
2. Puntare il punto 『C』 sul modulo laser verso l'icona di sblocco 『D』 sull'adattatore del modulo e inserirlo verso il basso fino all'icona di blocco.
3. Stringere nuovamente le viti a mano 『A』 sull'adattatore del modulo.

Determinare il risultato e la prossima azione da intraprendere:

Passo 3 - Controllare il modo corretto di messa a fuoco e la distanza

• Spostare la testa del laser sopra il materiale. Quindi, fare doppio clic sul pulsante di messa a fuoco sul lato sinistro della macchina o tenere premuto a lungo il pulsante "AF" sul pannello della macchina fino a quando la testa del laser inizia a muoversi. La messa a fuoco è completa quando la testa del laser tocca il materiale e si sposta verso l'alto. Assicurarsi che la distanza di messa a fuoco sia corretta prima di ogni incisione.

  a. Tenere premuto a lungo il pulsante "AF" sul pannello della macchina:



  b. Fare doppio clic sul pulsante di messa a fuoco sul lato sinistro della macchina:






• Fare riferimento al link per assicurarsi che la distanza sia corretta: Regolazione della distanza di messa a fuoco (Ador)

Determinare il risultato e la prossima azione da intraprendere:

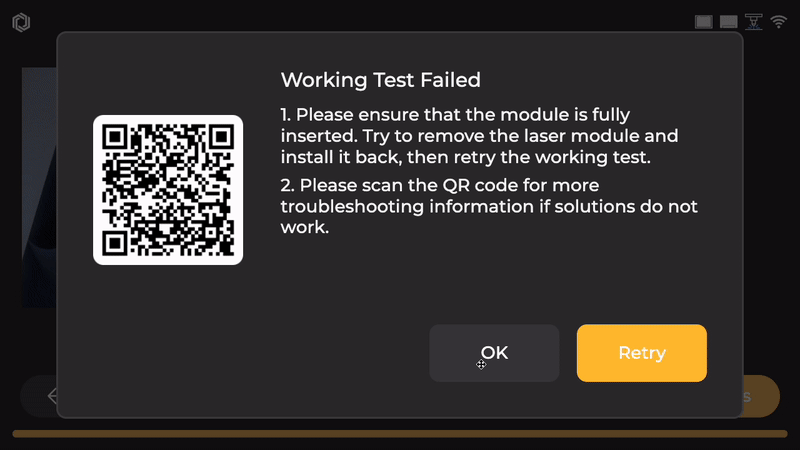

⚠︎ Se i passaggi precedenti non risolvono il problema, premere 'OK' >> 'Sì' >> completare le impostazioni di connessione, terminare il test di avvio e procedere con i seguenti passaggi.

Passo 4 - Escludere la possibilità di problemi del firmware

Un'installazione del firmware non riuscita potrebbe causare un'uscita laser instabile o nessun laser. Il ripristino delle impostazioni di fabbrica può eliminare efficacemente la possibilità di problemi del firmware.

1. Innanzitutto, ripristinare le impostazioni di fabbrica (Pagina principale > Macchina > Impostazioni > Ripristina impostazioni di fabbrica > Sì)



2. Dopo il ripristino delle impostazioni di fabbrica, seguire i passaggi nel link su Come aggiornare il firmware della macchina e assicurarsi che sia aggiornato all'ultima versione.


3. Dopo l'aggiornamento, eseguire nuovamente la stessa attività.

Determinare il risultato e la prossima azione da intraprendere:

Passaggio 5 - Controllare l'uscita laser

Verificare se il laser si attiva.
Se non si è sicuri se c'è un'uscita, è possibile esaminare il materiale utilizzato nel Passaggio 4 e confermare se ci sono segni di incisione/taglio o cambiare il materiale con carta per il test.

Determinare il risultato e la prossima azione da intraprendere:

Passaggio 6 - Pulire la lente interna e il POGO Pin

Si prega di fare riferimento al link sottostante per il modo corretto di pulire il modulo.
Pulizia del modulo laser (Modulo laser a diodi da 10W/20W)

Determinare il risultato e la prossima azione da intraprendere:

Passaggio 7 - Test dell'impulso laser

Procedere direttamente in modalità di controllo per il test degli impulsi laser. Inserire un foglio bianco, assicurarsi che la messa a fuoco sia precisa, chiudere saldamente il coperchio della porta (Prima del test degli impulsi laser, confermare che il simbolo del coperchio della porta mostri "chiuso" ), e attivare l'impulso laser cinque volte per valutare la presenza di eventuali segni."

Determinare il risultato e la prossima azione da intraprendere:

Passaggio 8 - Ridurre la velocità della ventola di scarico

Se l'alimentazione della macchina non è stabile e la velocità della ventola è impostata al massimo, l'emissione laser può diventare debole o non essere emessa affatto.
Si prega di testare regolando la velocità della ventola al minimo e poi utilizzare nuovamente lo stesso file per lavorare.

Macchina >> Impostazioni >> Impostazioni hardware >> Velocità di rotazione del ventilatore >> 10%

Determinare il risultato e la prossima azione da intraprendere:

Passo 9 - Test di taglio

Per verificare se il modulo laser è in buone condizioni, preparare un pezzo di legno/MDF da 3 mm e posizionarlo nell'angolo in alto a sinistra.
Utilizzare l'impostazione predefinita in Beam Studio ed eseguire l'attività per verificare se può essere tagliato senza problemi.

Determinare il risultato e la prossima azione da intraprendere:

Passo 10 - Contattare il Servizio Clienti
