5-5 Risultato di incisione o taglio scadente (Laser a diodi)

Descrizione

Poiché la causa di un cattivo risultato di incisione o taglio può variare, ad esempio, una lente sporca, una connessione del modulo errata, impostazioni dei parametri errate, decadimento del modulo...ecc.,

Si prega di notare che il problema potrebbe persistere dopo aver seguito i passaggi seguenti.
Tuttavia, è ancora possibile raccogliere informazioni utili per il team FLUX per chiarire il problema in modo più efficace.

Passo 0 - Utilizzare la lista di controllo per seguire i passaggi e registrare i risultati

Questa lista segna tutti i test che hai fatto nel tutorial.
Dopo aver completato i test, si prega di salvare la lista come documento PDF e inviarla al proprio rivenditore o al team FLUX.

Fare clic sul link per accedere alla lista di controllo:
Risultato di incisione o taglio scadente (modulo laser a diodi da 10W/20W) - Checklist (Ador)

Passo 1 - Controllare la spia luminosa dell'alimentatore

Si prega di verificare se la luce verde sull'adattatore è accesa fissa o lampeggiante durante lo standby della macchina e l'esecuzione di un'attività.
(Dovrebbe sempre rimanere accesa fissa.)

Determinare il risultato e la prossima azione da intraprendere:

Passo 2 - Escludere la possibilità di problemi del firmware

Un'installazione del firmware non riuscita potrebbe causare un'uscita laser instabile o nessun laser. Il ripristino delle impostazioni di fabbrica può eliminare efficacemente la possibilità di problemi del firmware.

• Per prima cosa, ripristina le impostazioni di fabbrica (Pagina principale > Macchina > Impostazioni > Ripristina impostazioni di fabbrica > Sì)



• Dopo il ripristino delle impostazioni di fabbrica, segui i passaggi nel link su Come aggiornare il firmware della macchina e assicurati che sia aggiornato all'ultima versione.


• Dopo l'aggiornamento, esegui nuovamente la stessa attività.

Determinare il risultato e la prossima azione da intraprendere:

Passaggio 3 - Controlla l'emissione del laser

Verifica se il laser si attiva.
Se non sei sicuro che ci sia emissione, puoi dare un'occhiata al materiale utilizzato nel Passaggio 2 e confermare se ci sono segni di incisione/taglio, o cambiare il materiale con carta per il test.

Determinare il risultato e la prossima azione da intraprendere:

Passaggio 3.1 - Pulisci la lente interna e il POGO Pin

Fai riferimento al link sottostante per il modo corretto di pulire il modulo.
Pulizia del modulo laser (Modulo laser a diodo 10W/20W)

Determinare il risultato e la prossima azione da intraprendere:

Passaggio 3.2 - Reinstallare il modulo

Si prega di fare riferimento ai seguenti articoli per reinstallare il modulo.

Modulo laser a diodi 10W/20W	Modulo laser a infrarossi 2W	Modulo di stampa

Determinare il risultato e la prossima azione da intraprendere:

Passaggio 3.3 - Test dell'impulso laser

Procedere direttamente in modalità di controllo per il test dell'impulso laser. Inserire un foglio bianco, assicurarsi di una messa a fuoco precisa, chiudere saldamente il coperchio della porta (Prima del test dell'impulso laser, si prega di confermare che il simbolo del coperchio della porta mostri "chiuso" ), e attivare l'impulso laser cinque volte per valutare la presenza di eventuali segni." (Per gli utenti bloccati nel test di avvio, si prega di saltare il test di avvio - Guida)

Determinare il risultato e la prossima azione da intraprendere:

Passaggio 4 - Controllare il modo corretto di mettere a fuoco e la distanza

Passaggio 4.1 - Controllare le impostazioni sul software e sul pannello

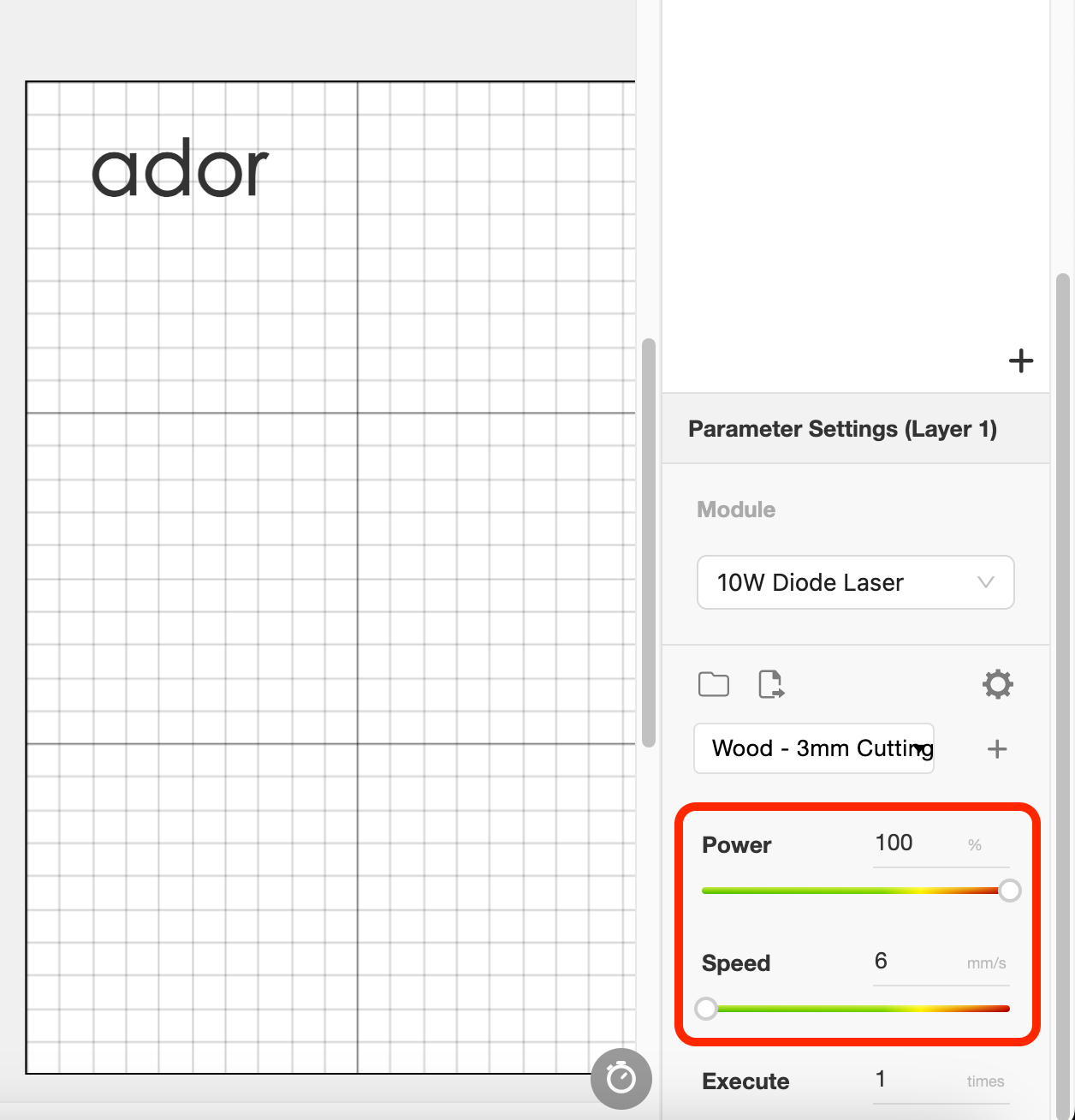

• Assicurarsi che i parametri siano impostati correttamente in Beam Studio. (Esempio: parametro 10w)

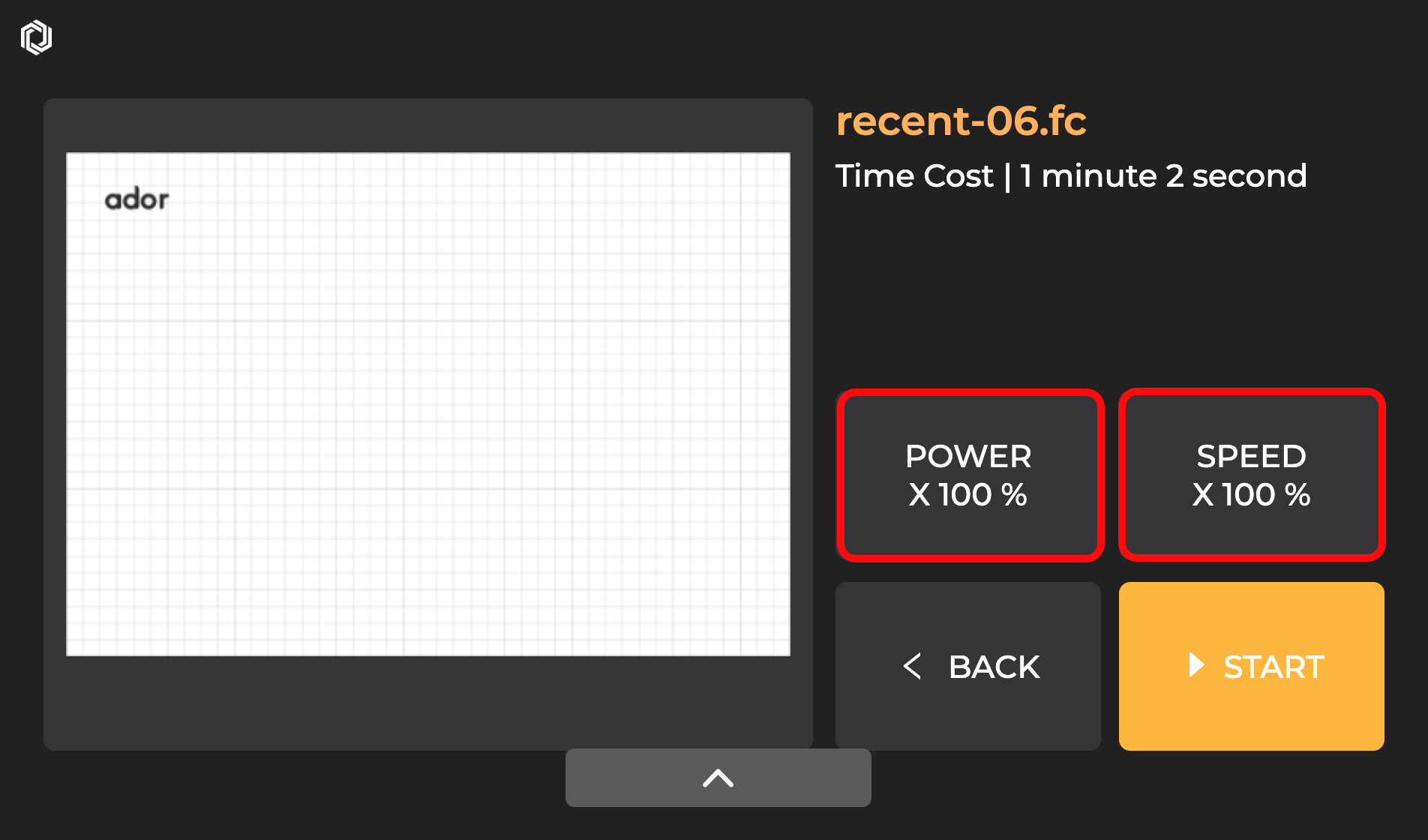

• Assicurarsi che le impostazioni siano impostate correttamente sul pannello.



• Dopo aver confermato le impostazioni, eseguire nuovamente la stessa attività.



Determinare il risultato e la prossima azione da intraprendere:

Passaggio 5 - Abbassare la velocità della ventola di scarico

Se l'alimentazione della macchina non è stabile e la velocità della ventola è impostata al massimo, l'emissione del laser potrebbe diventare debole o non essere emessa affatto.
Si prega di testare regolando la velocità della ventola al minimo e quindi utilizzare nuovamente lo stesso file per lavorare.

Macchina >> Impostazioni >> Impostazioni hardware >> Velocità di rotazione del ventilatore >> 10%

Determinare il risultato e la prossima azione da intraprendere:

Passaggio 6 - Test di taglio

Per verificare se il modulo laser è in buone condizioni, si prega di preparare un pezzo di legno/MDF da 3 mm e posizionarlo nell'angolo in alto a sinistra.
Utilizzare l'impostazione predefinita in Beam Studio ed eseguire l'attività per vedere se può essere tagliata senza problemi.

Determinare il risultato e la prossima azione da intraprendere:

Passo 7 - Contatta il Servizio Clienti
