5-18 Regolazione della tensione delle cinghie dell'asse Y

Strumenti

1. Torx T8 cacciavite
2. Chiave a brugola da 3mm
3. Chiave da 7mm
4. Cacciavite a croce
5. Pennarello

Passo 1 -
Spegnere la macchina, rimuovere il cavo di alimentazione e capovolgere la macchina

Passo 2 - Contrassegnare il piedino in gomma e la vite vicino alla porta USB

Lo scopo della marcatura è che la vite di questo piedino sarà più corta delle altre e deve essere nella stessa posizione.

Passo 3 - Svitare queste viti inferiori

Vite T8 x 6pz ＆ Vite esagonale da 3mm x 4pz

Passo 4 - Capovolgere la macchina e svitare le viti laterali

Vite T8 x 2pz

Passo 5 - Contrassegnare i fori delle viti su entrambi i lati con il pennarello

Lo scopo è ricordarsi che i lati contrassegnati saranno rivolti verso l'area di lavoro durante il montaggio.

Passo 6 - Spostare la sede del modulo verso la ventola fino alla fine

Passo 7 -
Sollevare il telaio superiore con entrambe le mani e posizionarlo sui perni.

(Fare attenzione a non far incastrare i cavi dai telai.)

Esempio di telaio appoggiato sui montanti:

Video di esempio di sollevamento (Il video è stato girato all'interno della macchina)：

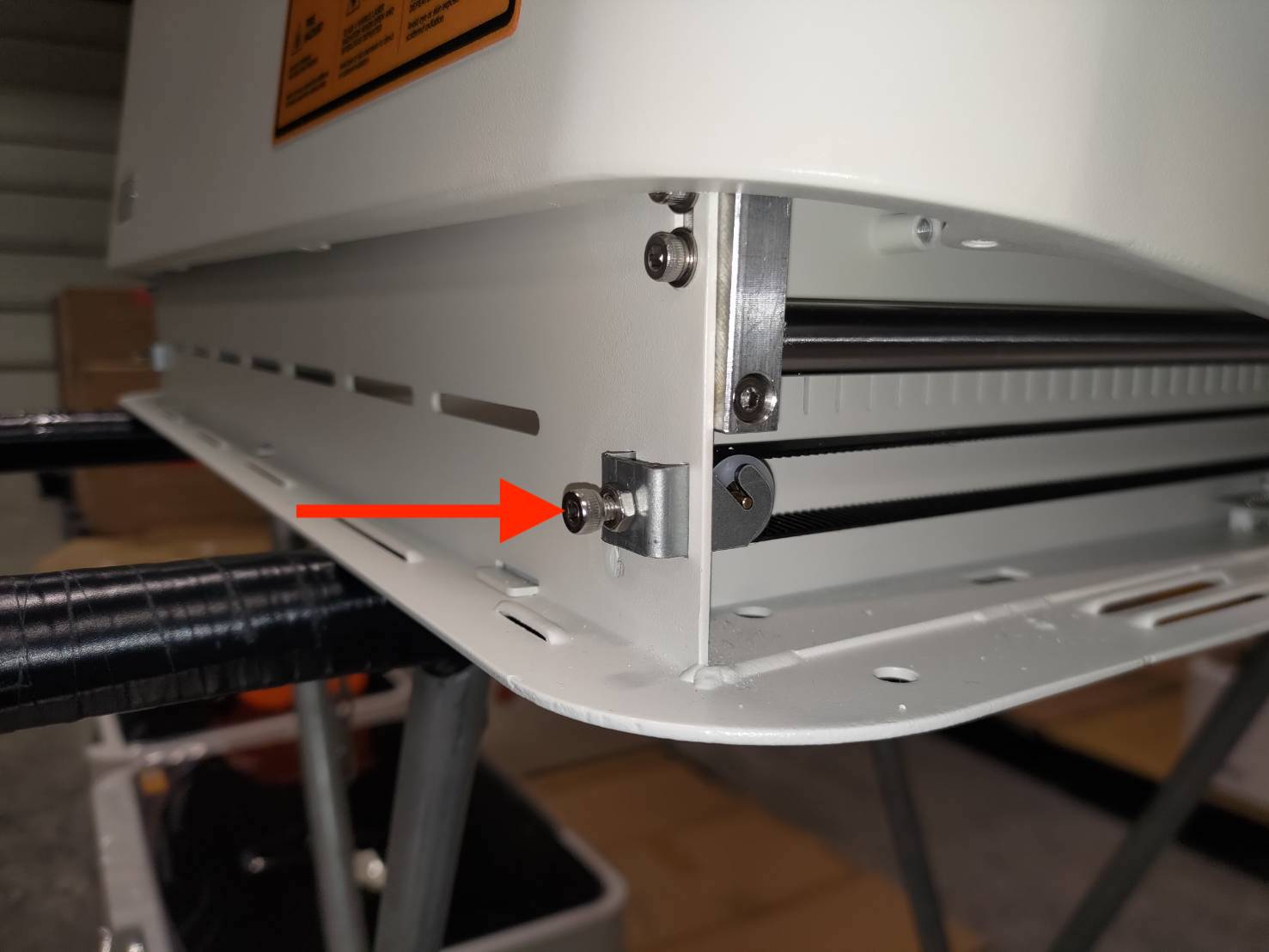

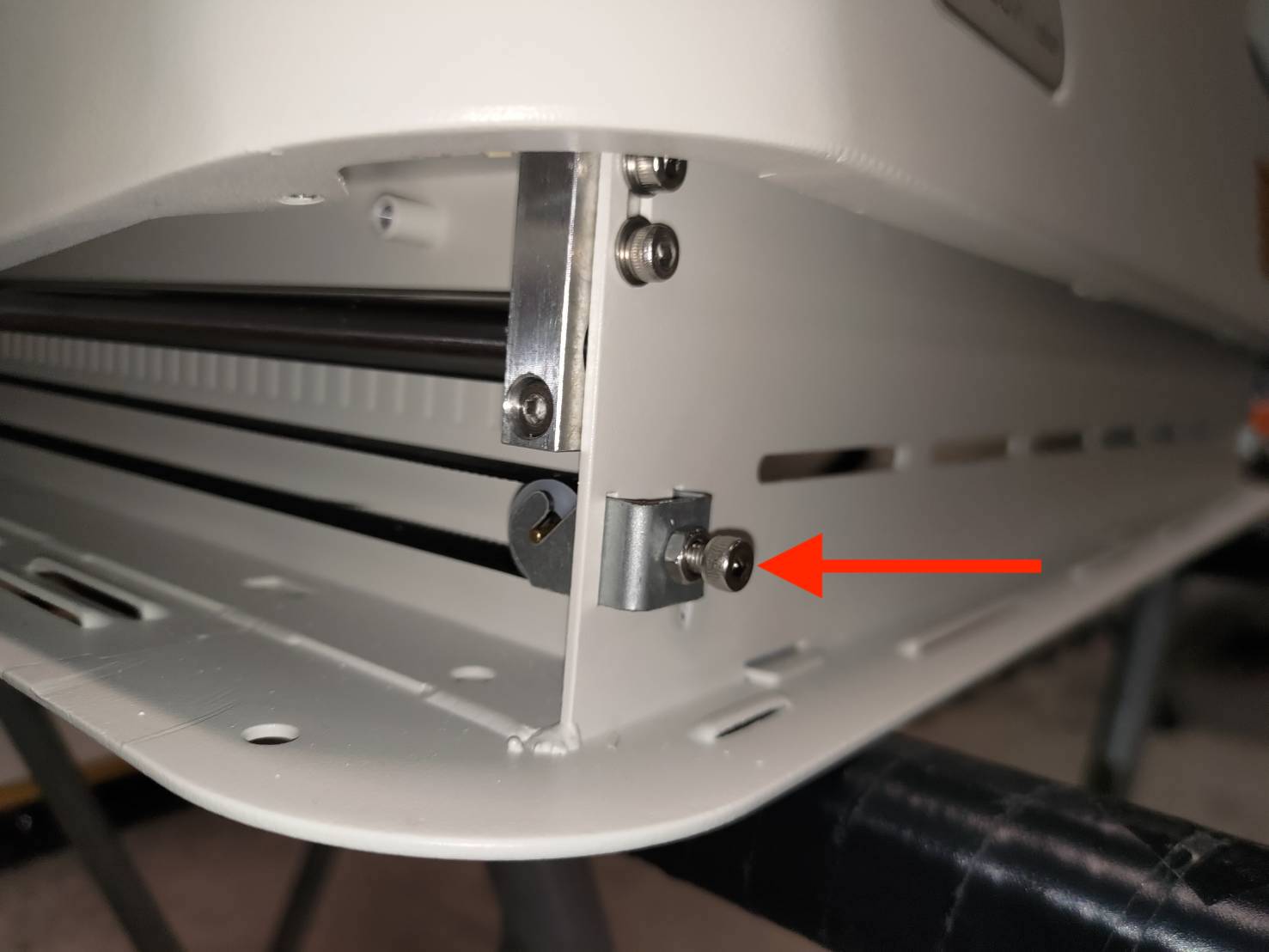

Passo 8 - Individuare le sedi delle cinghie e allentare i dadi con una chiave da 7 mm

Posizione degli alloggiamenti：

Lato destro：

Lato sinistro：

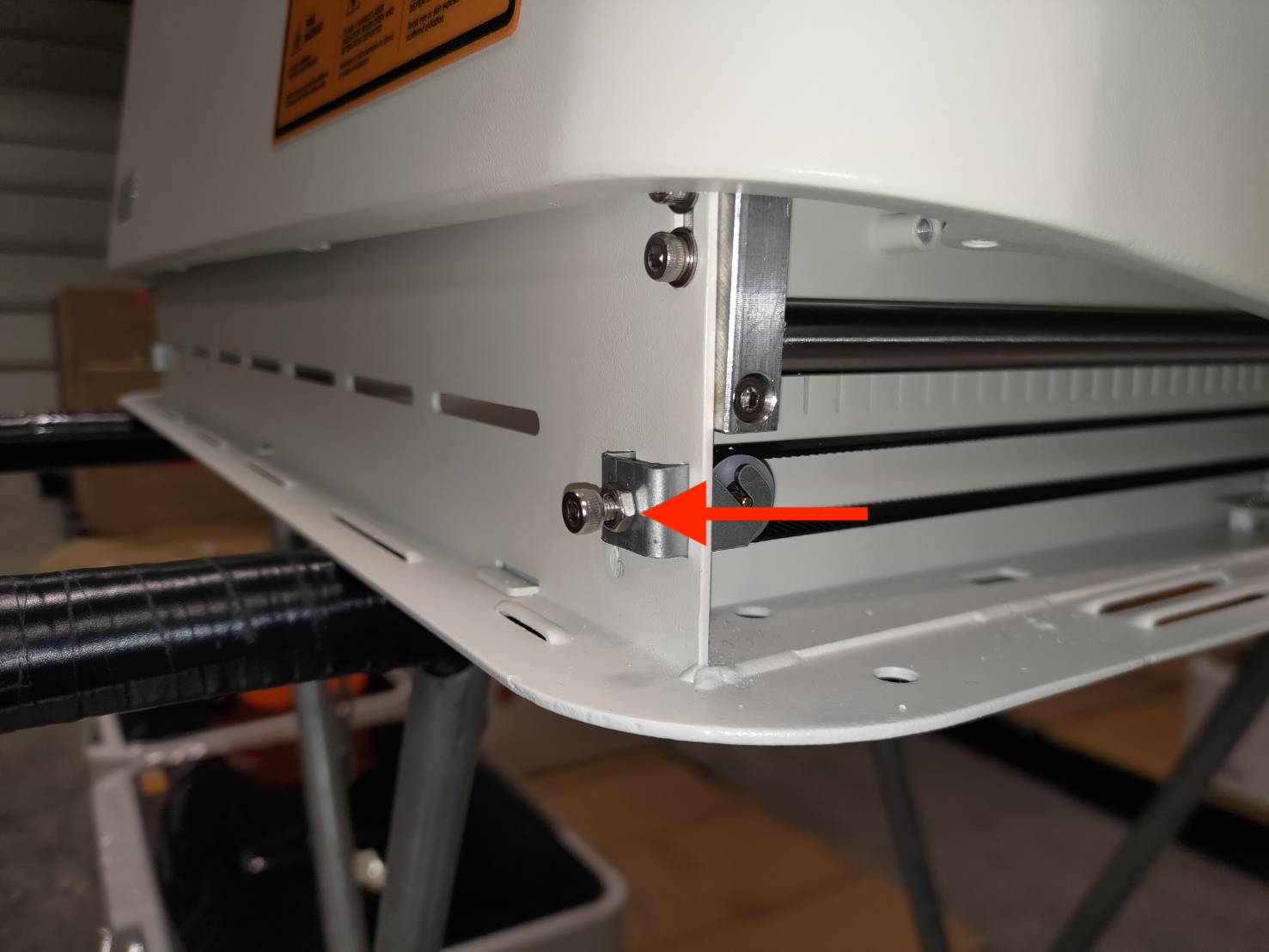

Step 9 - Regolare la tensione delle cinghie con una chiave a brugola da 3mm

Lato destro：

Lato sinistro：

Step 10 - Dopo la regolazione, serrare i dadi con una chiave da 7mm

Lato destro：

Lato sinistro：

Step 11 - Ripristinare la posizione del telaio superiore

Si prega di notare che i fori delle viti contrassegnati devono essere rivolti verso l'area di lavoro.


Ripristino del telaio：

Step 12 - Avvitare le viti laterali

Step 13 - Spegnere e capovolgere la macchina. Avvitare tutte le viti sul fondo

Si prega di notare che il piedino e la vite contrassegnati dovranno essere in una posizione vicina alle porte USB.

Suggerimento:
È meglio non serrare completamente le viti all'inizio poiché alcune viti potrebbero essere disallineate e non consentire l'inserimento delle viti. Pertanto, si consiglia di serrare tutte le viti dopo che tutte le viti sono state installate.

Step 14 - Capovolgere la macchina. Spostare avanti e indietro la sede del modulo

• Se può essere spostata senza problemi, la sostituzione è stata completata con successo.


• Se si blocca o non può essere spinta completamente verso la ventola, provare ad allentare la vite del piedino di gomma vicino alle porte USB e provare a spostare nuovamente la sede del modulo.
