説明
レーザーが出力されない原因は複雑で、レーザー管の劣化、レーザー電源(Laser PSU)の故障、システム障害など、様々な要因が考えられます。
以下の手順に従って、問題のトラブルシューティングを行ってください。
考えられる原因
|
必要な工具
|
ステップ 1
以下の動画を確認し、症状が自分の機器と類似しているかどうかを判断してください。
(マシンが動作中に大きな破裂音がして、レーザー出力がない場合、
レーザー管が破損していることを示しています。)
結果を確認し、次の対応を決定してください:
|
|
ステップ 1.1
お使いの状況が以下の説明に該当するかどうかを確認してください。
-
約10%の低出力時にレーザー出力がない。
-
低出力時にレーザー出力が強すぎる。 (彫刻結果が濃すぎる、または切断されてしまうなど)
結果を確認し、次の対応を決定してください:
|
ステップ 2
ソフトウェアの出力率と速度の設定が正しいことを確認してください。
結果を確認し、次の対応を決定してください:
|
|
ステップ 2.1
出力率の設定を2倍にし、タスクを開始して、レーザーが出力されるか確認してください。
(例えば、元の出力率が15%の場合は、30%に上げてタスクを開始します。)
結果を確認し、次の対応を決定してください:
|
|
ステップ 3
機器の電源を切ってください。

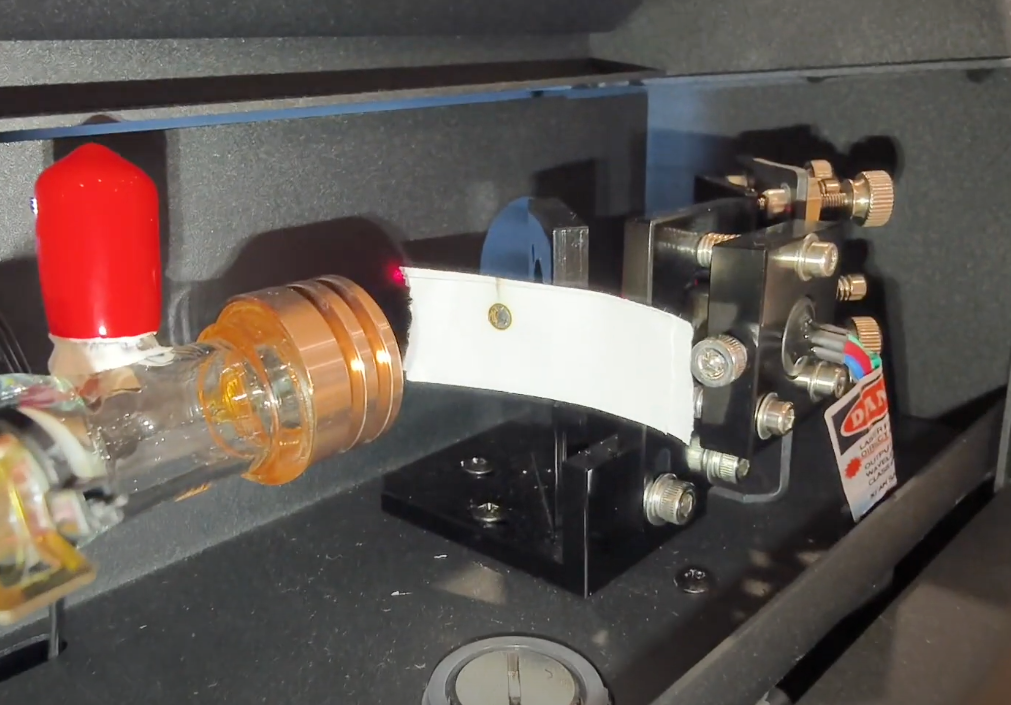

背面カバーを開け、第1ミラーに新しい両面テープを貼ります。
テープを貼った後、 ステップ 3.1.
- ドライバーを使用して機器背面のネジを外します。その後、背面カバーを開けることができます。
- ビームに対して90度の角度になるように、赤色光発光部にテープを貼ります。
- 背面カバーを閉じてください。
ステップ 3.1
5回のパルスを発生させ、テープに焦げ跡があるかどうかを確認してください。
（結果の判断については、 例 を参照してください。）
A. 機器の電源を入れてください。
B. 蓋を閉めてください。
C. メンテナンスモードに入り、原点復帰処理が完了するまでお待ちください。
（ドア、背面カバー、底面のアイコンが閉じていることを確認してください。開いていると、パルスを発生させることができません。）
D. パルスボタンを探してください。
E. 1回押すと1パルス、2回押すと2パルスというように動作します。
F. テープを確認してください
⚠︎ 必ずドアの蓋を閉めた状態でパルスを発生させてください。
テープの結果例
良好な例 - 円形で濃い |
不良な例 - |
結果を確認し、次の対応を決定してください:
|
|
|
ステップ3.2
- 赤色光エミッターに新しいテープを貼り付けてください。図のように、 ステップ 3.
-
テスト中にレーザーパルスが発生しないよう、安全のため出力を0％に設定してください。
- ドアセンサーはシャーシLEDライトに内蔵されています。詳細は以下の動画をご覧ください。
（この映像はHEXAで撮影されていますが、構造はBeambox 2と同じです。）
- ドアセンサーには 2つの赤色LEDライトがあり、常時点灯しています.
（この映像はHEXAで撮影されていますが、構造はBeambox 2と同じです。）
- 両方のLEDライトの近くにコーンスペーサー（マグネット）を配置します。マグネットを検出すると、ライトは「より明るく」なります。両方のLEDが同時にマグネットを検出すると、ドア閉信号がシステムに送信され、パネル上のアイコンが変更されます。
（この映像はHEXAで撮影されていますが、構造はBeambox 2と同じです。）
- マグネットを所定の位置に配置したら、ドアを閉めてください。
- 出力設定を100％に戻し、ドアアイコンが閉じていることを確認してから、
次に 5回のパルスを発生させてください。（ 例 を参照してください。）
結果を確認し、次の対応を決定してください:
|
|
|
ステップ3.3
- 赤色光エミッターに新しいテープを貼り付けてください。図のように、 ステップ 3.
-
テスト中にレーザーパルスが発生しないよう、安全のため出力を0％に設定してください。
- 背面カバーを開けて、背面カバーセンサーを確認します。
- 背面カバーセンサーには 2つの赤色LEDライトがあり、常時点灯しています.
- 両方のLEDライトの近くに2つの外部磁石を配置します。磁石を検出すると、ライトは「より明るく」になります。両方のLEDが同時に磁石を検出すると、ドアクローズ信号がシステムに送信され、パネル上のアイコンが変更されます。
- 磁石を配置した後、背面カバーを閉じます。
- 出力設定を100％に戻し、ドアアイコンが閉じていることを確認してから、
次に 5回のパルスを発生させてください。（ 例 を参照してください。）
結果を確認し、次の対応を決定してください:
|
|
|
ステップ4
- 機器の電源を切ってください。
ネジを外してサイドカバーを開けます。

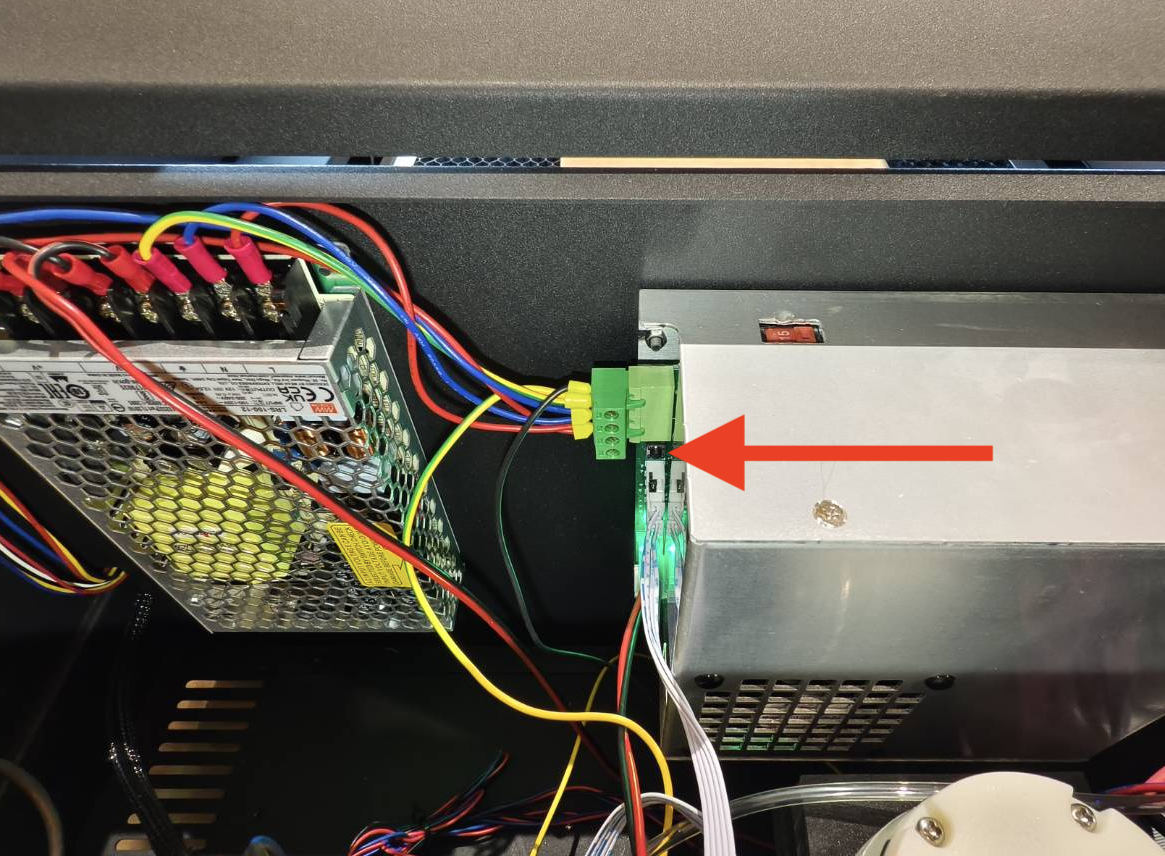

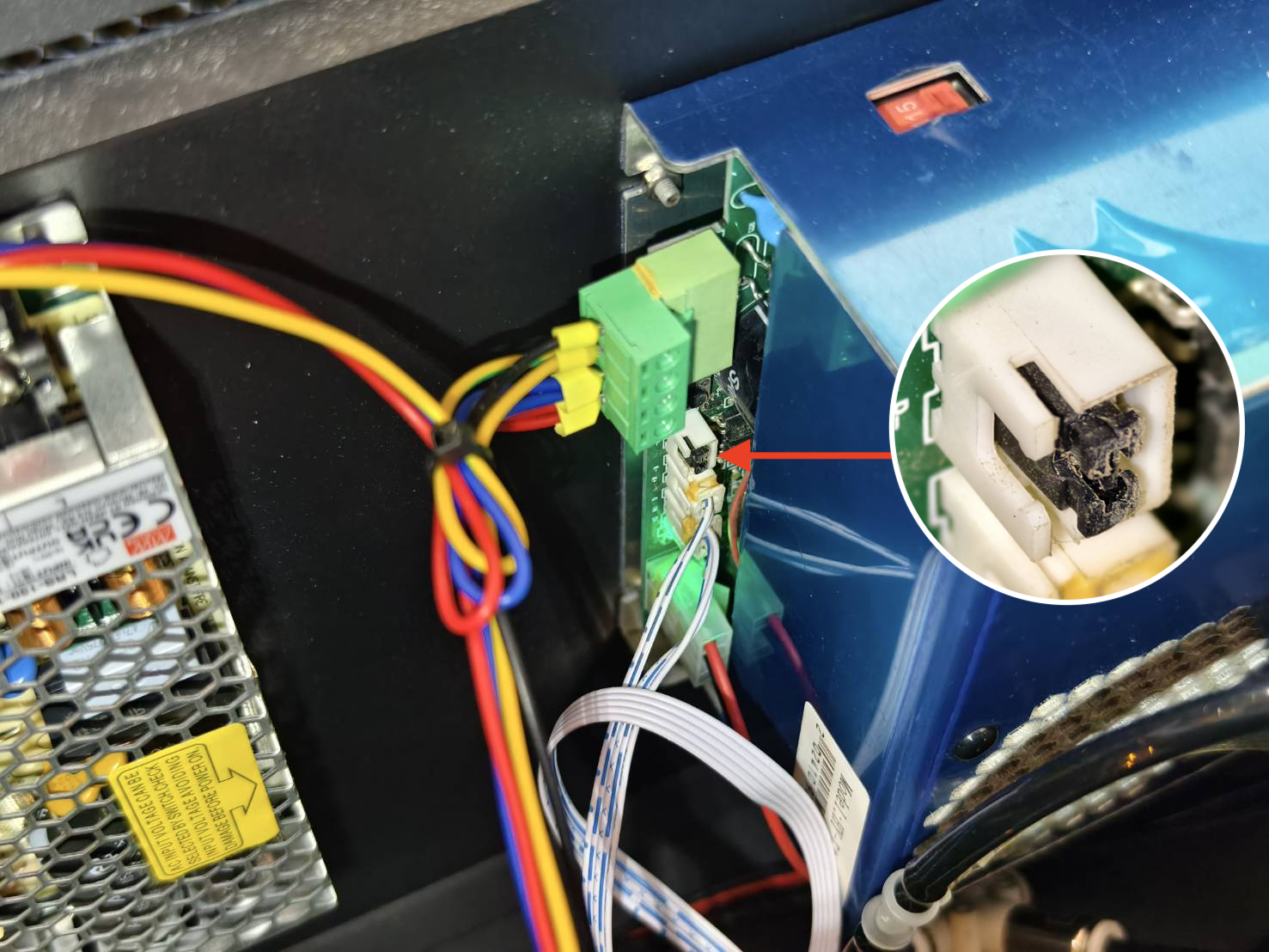

- PSUにジャンパーが取り付けられているかを確認してください。
結果を確認し、次の対応を決定してください:
|
|
ステップ4.1
ステップ 4.2
- 背面カバーを開き、赤色光源にテープを貼って、ビームに対して90度の角度になるようにしてください。
- 背面カバーを閉じてください。
次の作業を行う前に、ゴム手袋を着用してください。

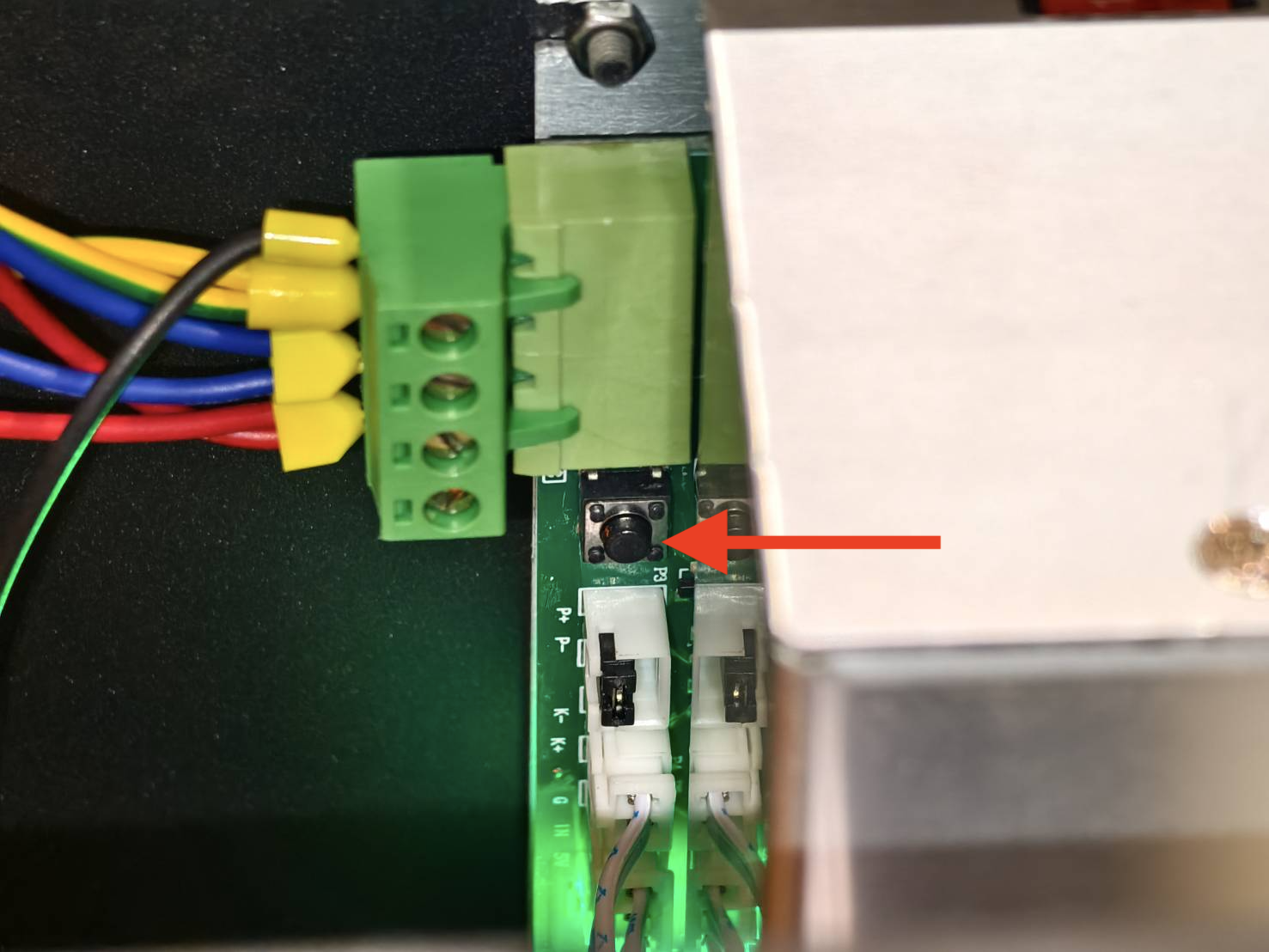

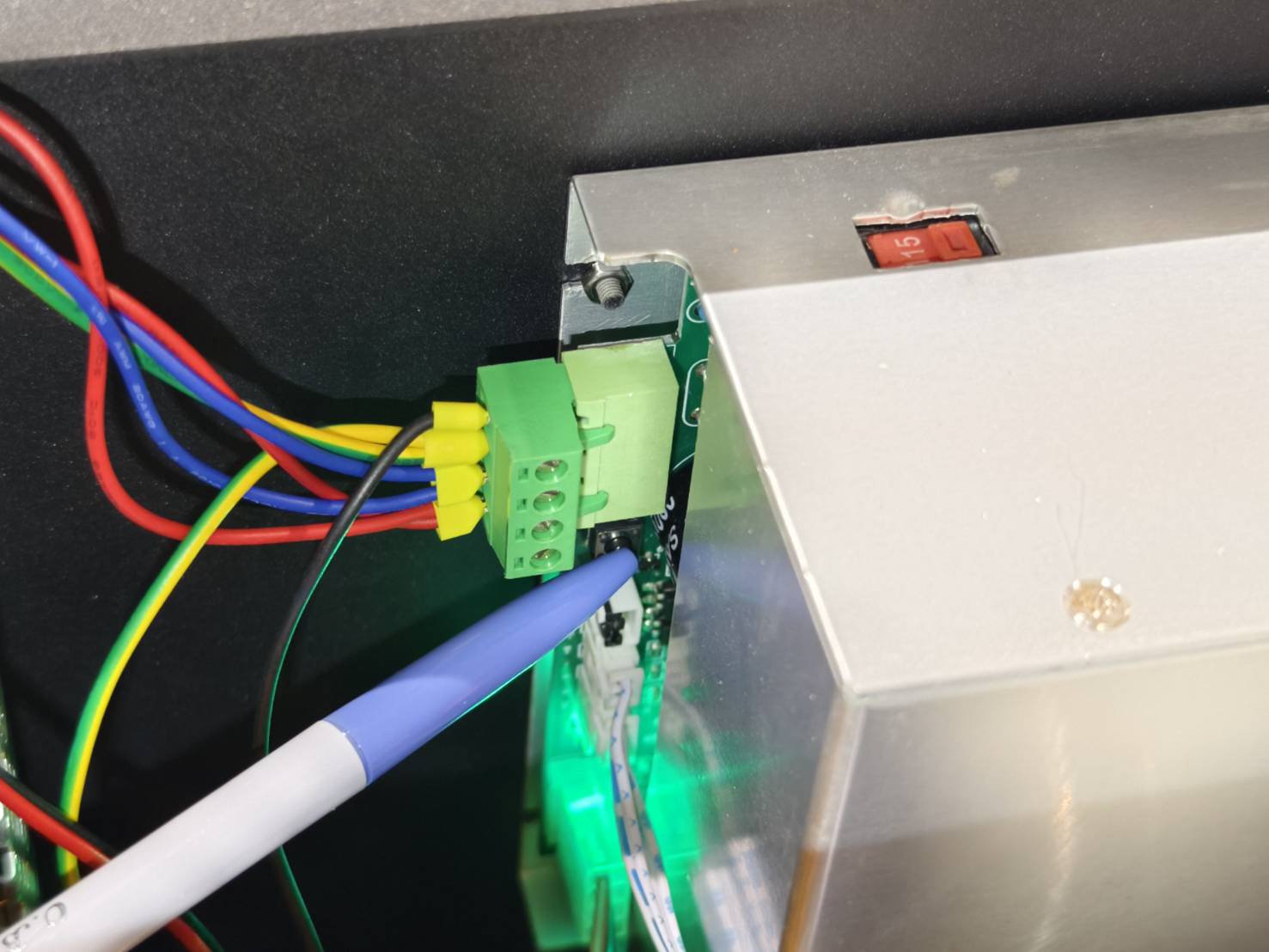

- マシンの電源を入れます。ペンまたは鉛筆でレーザー強制ボタンを2回押すか、1〜2秒間長押しして、テープ上のレーザー出力を確認します。
（結果の判断については、 例 を参照してください。）
- 第1ミラーで結果を確認してください。
（結果の判断については、 例 を参照してください。）
結果を確認し、次の対応を決定してください:
|
|
|
ステップ5

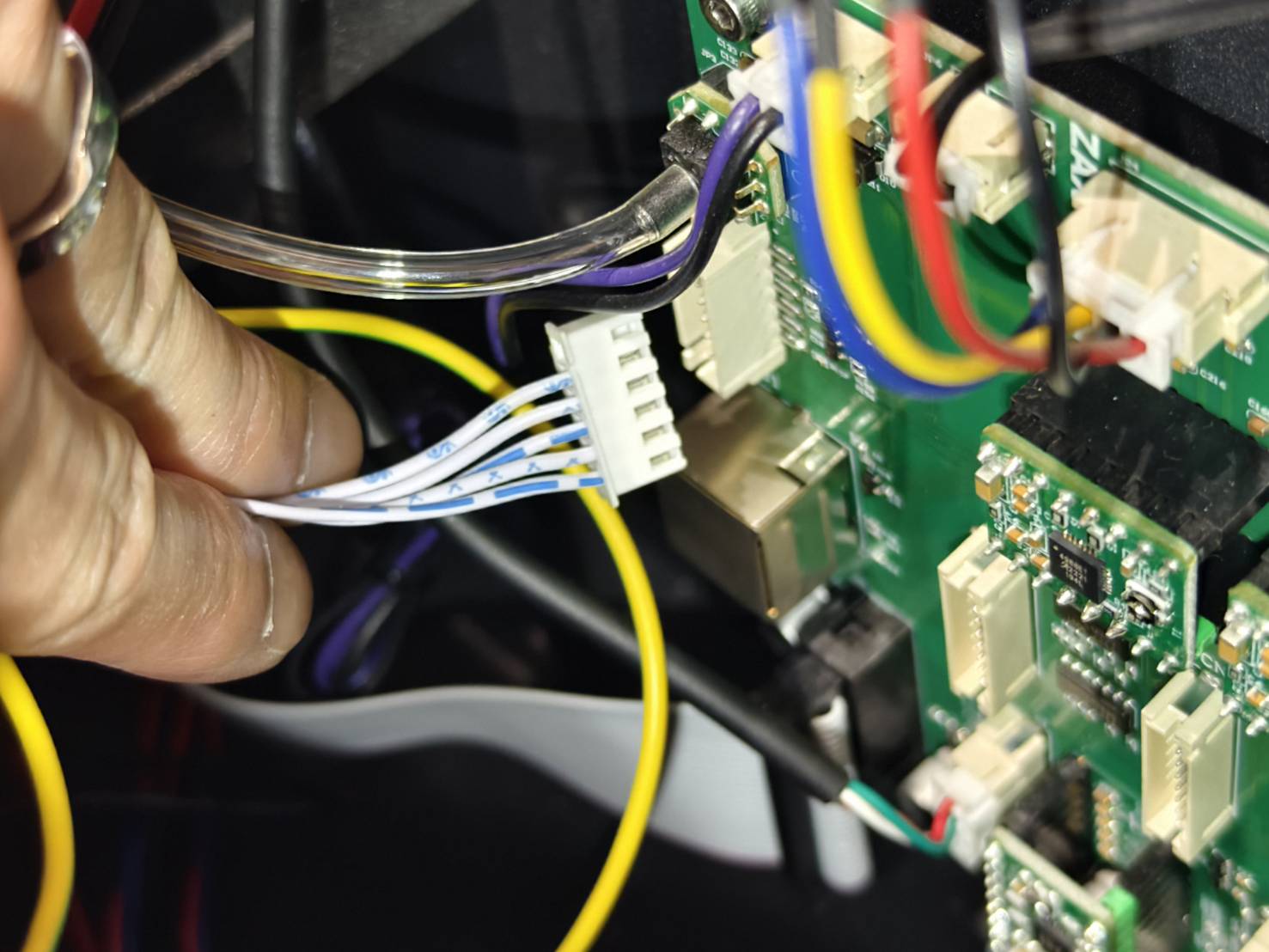

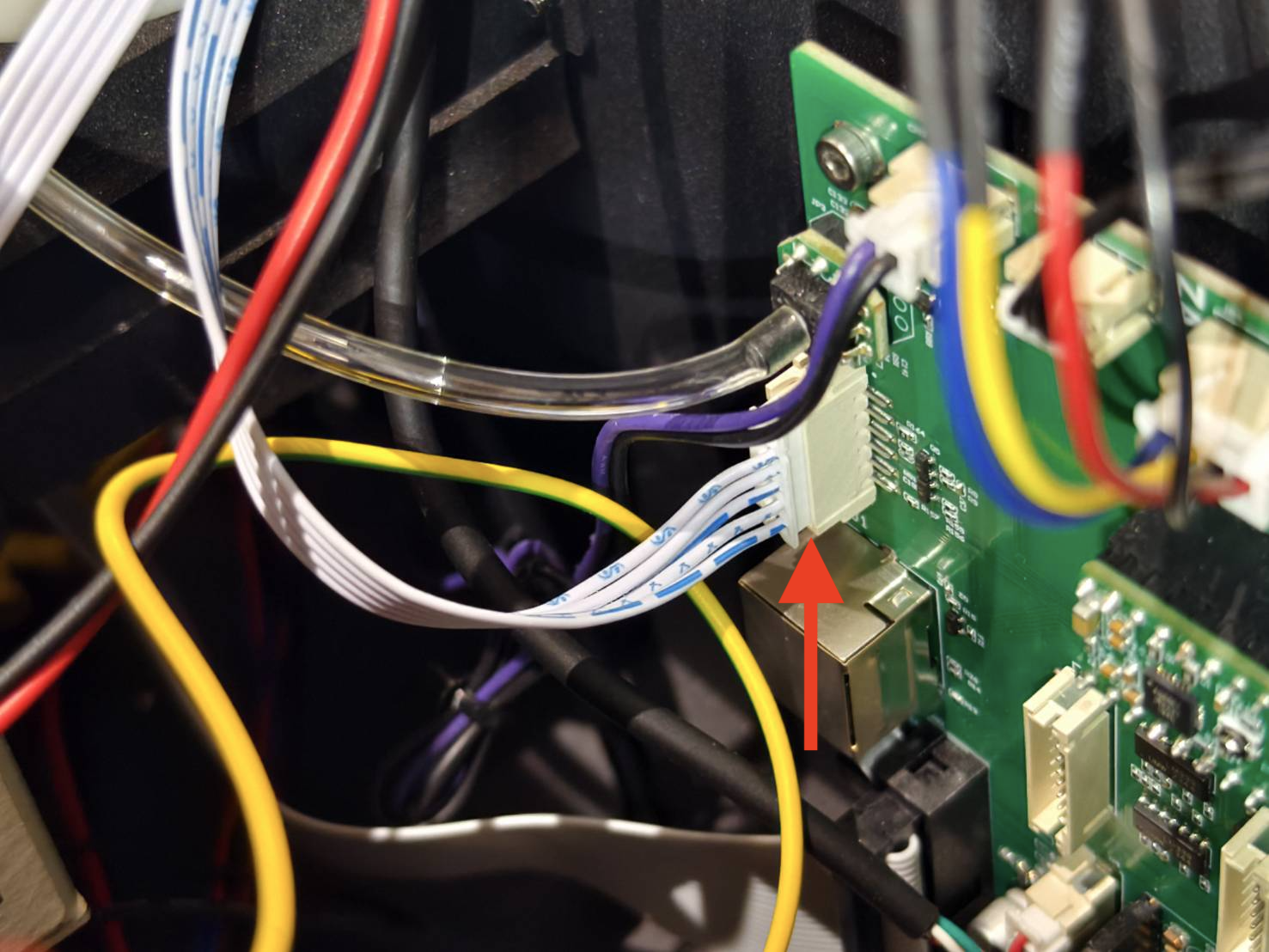

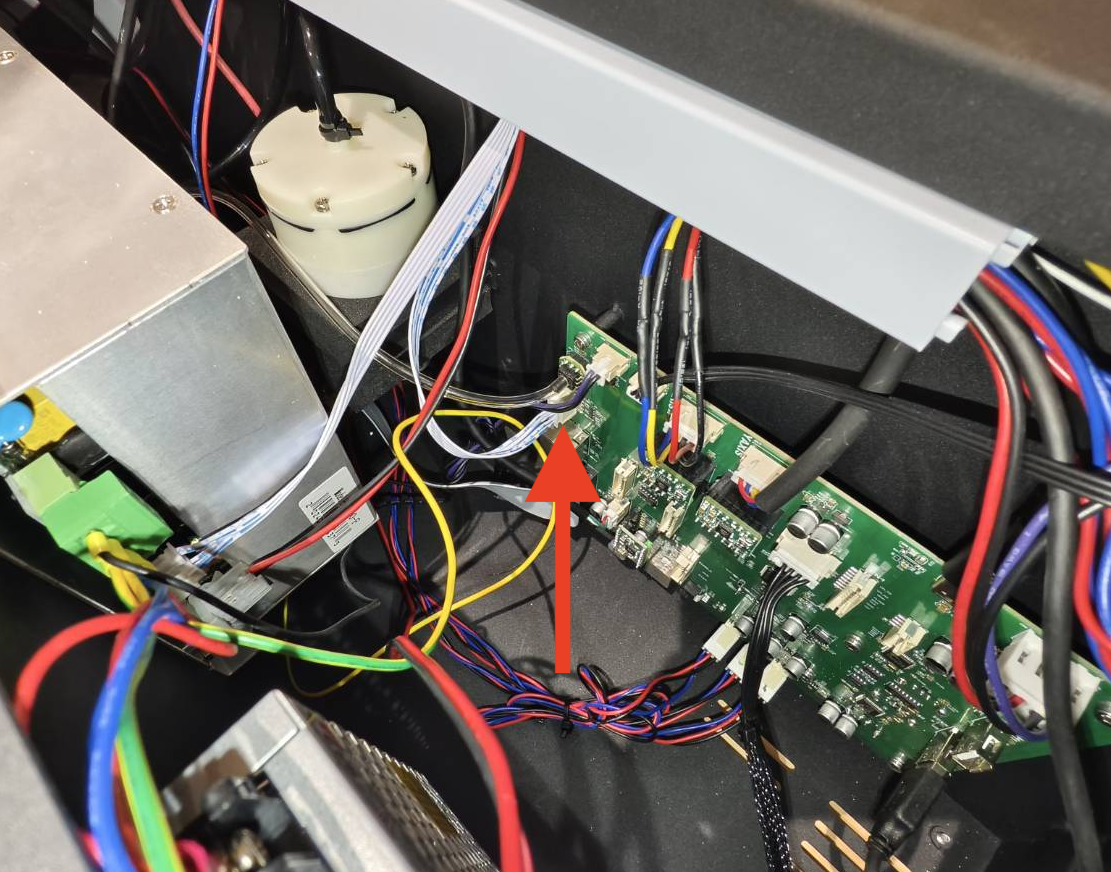

- レーザー制御ケーブルを再接続してください。
- 機器の電源を入れてください。機器を工場出荷時の設定にリセットしてください。
（メインページ > 機器 > 次のページ > 工場出荷時設定にリセット > はい）
-
ファームウェアを最新版に更新してください。詳細は以下のリンクをご参照ください。
Beambox 2 - ファームウェア更新ガイド
- 更新後、以下の手順に進んでください。 ステップ5.1.
ステップ5.1
新しい2層テープを使用し、 5回のパルスを発生させてください テープに焼け跡があるかどうかを確認してください。
（結果の判断については、 例 を参照してください。）
結果を確認し、次の対応を決定してください:
|
|
|
ステップ6
- 新しい2層テープを使用し、第1ミラーに貼り付けてください。
- 出力を150％に上げて、 5回のパルスを発生させてください 焼け跡が濃くなるかどうかを確認してください。
（結果の判断については、 例 を参照してください。）
結果を確認し、次の対応を決定してください:
|
|
カスタマーサポートまでお問い合わせください
以下のリンクの手順に従って、お近くの販売店またはFLUXサポートに問題を適切にご報告ください。 [カスタマーサービスへのお問い合わせ]
本記事で説明されている機器の問題を示す写真や動画などの収集された情報は、販売店またはFLUXサポートと共有させていただく場合がございます。
